Как подключить розетку к электросети

Эта статья о том, как правильно установить розетку. На рынке имеется огромный выбор электрических розеток; они различаются по форме, размеру и типу подключения. В Европе наиболее часто используются розетки стандарта CEE 7/4 (тип F), а в Северной Америке распространены розетки типа NEMA 5-15 с отверстиями для двух плоских параллельных штырей и для заземления. Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. В этой пошаговой инструкции мы покажем вам, как установить розетку европейского стандарта.

Инструменты:

• отвертка;
• плоскогубцы;
• нож;
• индикатор напряжения;
• уровень;
• защитные очки и перчатки.

Советы:

• перед началом работ отключите электропитание в квартире;
• прежде чем прикасаться к любому из проводов, с помощью индикатора напряжения убедитесь, что на него не подается напряжение;
• если вы не хотите рисковать, обратитесь за помощью к профессиональному электрику.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Совет: Оставьте крепящие винты в отверстиях крышки, чтобы они не потерялись.

Устройство розетки.

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Совет: Самый простой способ зачистить концы проводов – использовать специальные клещи для удаления изоляции.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали».

После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Как правильно подключить розетку?

Установка электрической розетки в квартире имеет свои особенности. В данной статье будут рассмотрены все методы и основные правила установки этого устройства, которые позволят подключить их своими руками.

Установка розеток

Способ установки розетки зависит от типа проводки, которых существует всего два:

1. Открытый

2. Скрытый

В случае установки розетки для скрытой проводки, в стене продалбливается отверстие, устанавливается подрозетник, в которую затем устраивается сама розетка.

При установке розетки для открытой проводки, процесс становится гораздо проще, так как розетка устанавливается непосредственно на стену. Для старых моделей розеток может понадобиться деревянная накладка для увеличения безопасности их эксплуатации, а современные розетки не нуждаются и в этом.

Как правильно установить и подключить розетку?

Первое, что нужно сделать перед установкой, это правильно выбрать месторасположение будущей электрической точки.

В зависимости от того, в каких помещениях устраиваются розетки, должны быть выдержаны определенные расстояния:

• В жилых комнатах — на расстоянии 20-30 см от пола

• В квартирах, в которых присутствуют дети — выше их роста или же следует использовать специальные накладки

• В кухнях — на расстоянии 1.3 метра от пола

• От газовых труб и электроприборов — на расстоянии не менее 50 см

• В ванных и душевых — 1 м от пола

• Еще некоторые правила вы найдете на картинке ниже

Разобравшись с местом установки, можно начинать подготавливать место в стене для монтажа розетки.

Подготовка отверстия под розетку

Для того чтобы устроить розетку в бетонной стене понадобится:

В случае если розетка будет устанавливаться в гипсокартонную перегородку, то можно вместо перфоратора использовать обычную дрель и коронку, приспособленную специально для гипсокартона.

В данном случае будет рассмотрена установка розетки в бетонную стену. Для того чтобы устроить в такой стене отверстие, нужно сначала сделать разметку. Для этого берется подрозетник, карандашом обводятся его контуры, и к нему уже прикладывается коронка.

После этого отверстие прорезается на необходимую глубину, равную размерам подрозетника, и при помощи зубила и молотка камень выбивается и вынимается из углубления.

Затем от готового отверстия продалбливается штроба под проводку. В подрозетнике может быть предусмотрено отверстие для ввода кабеля, а может и нет, и тогда его придется выломать самостоятельно.

После подготовки штробы, можно прокладывать в нее кабель и устанавливать подрозетник, для этого отверстие обязательно очищается от мусора, мелких камушков и пыли. Затем наносится грунтовка и укладывается штукатурный раствор, который позволит надежно закрепить установочный короб.

Когда коробка будет установлена в отверстие, по краю ее также нужно будет обмазать штукатуркой.

Подключение розетки

После того как штукатурный раствор высохнет и будет отшлифован, можно подключать провода к розетке. Для того чтобы сделать это правильно, нужно разобраться в ее устройстве.

На колодке розетки можно увидеть 3 контакта: 2 из них предназначены для подключения фазы и ноля, а третий — для заземления.

Подключаются они вот по такой схеме:

Важно! Перед тем, как начинать подключать провода, нужно обязательно обесточить квартиру. Проверить отсутствие напряжения в розетке можно при помощи специального прибора — мультиметра.

Разобравшись с тем, куда какой провод будет подключаться, нужно зачистить концы проводов и подсоединить их к контактам розетки. Подключение производится при помощи пружинного или винтового зажима. После этого можно скрутить излишки проводов и аккуратно уложить их в коробе.

Завершающий этап

После подключения остается только прикрепить колодку к стене и завершить процесс. Колодка крепится либо при помощи винтов, либо при помощи шурупов. А после прикрепления розетки, нужно установить пластиковую накладку, все — установка розетки завершена.

Установка розетки с выключателем

Розетка, совмещенная в выключателем в одном блоке — это довольно распространенная конструкция.

Вот так она выглядит:

Такое устройство чаще всего устраивается около ванной комнаты или туалета, что делает более удобным управление источниками света в этих двух помещениях .

Для подключения розетки с выключателем нужно 5 проводов: фаза, ноль, заземление и 2 провода, которые подключаются к 2-м лампочкам.

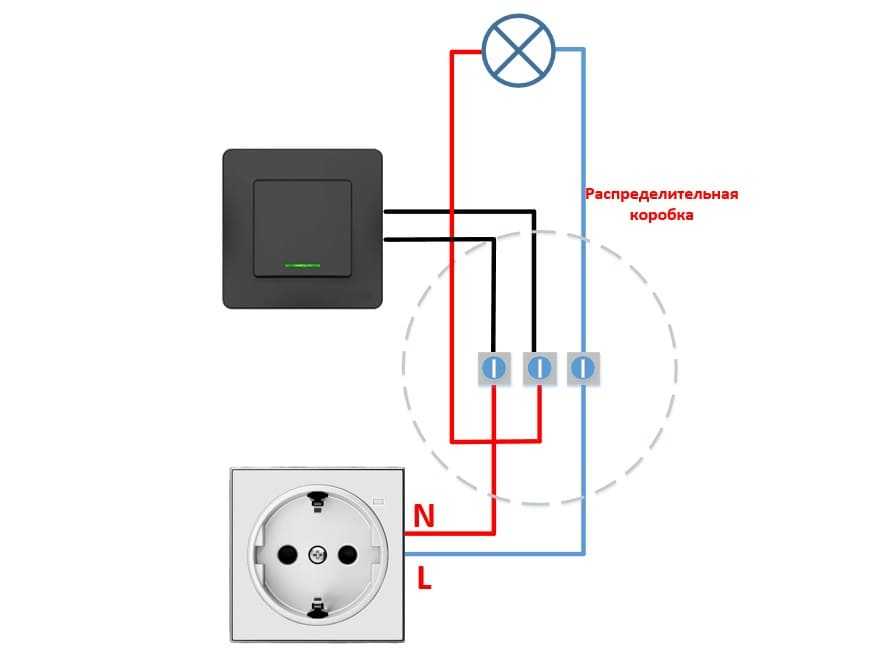

Схема подключения такова:

Заземление и нулевой проводник подключаются к розетке, а вот фаза перемычкой подключается и к розетке, и к выключателю.

Остаются еще 2 провода, которые соединяются с двумя источниками света в комнатах.

В итоге получается, что в розетке находится все три проводника, а на выключателе (на нижнем контакте) — фаза. При нажатии клавиш, фаза перейдет на верхний контакт, и, соответственно, лампа загорится.

Нулевой и заземляющий проводник, необходимые для нормальной работы светильников, проводятся из распределительной коробки точно так же, как и при подключении розетки.

Если блок состоит из розетки и одноклавишного выключателя, то схема подключения отличается только отсутствием одного из верхних контактов.

Следуя инструкциям, подключить розетку одинарную или розетку с выключателем, будет достаточно просто. Однако важно соблюдать все правила безопасности при устройстве электрических точек. При отсутствии необходимых навыков и понимания вопроса, лучше воспользоваться услугами электрика.

Для выяснения деталей процесса и визуализации всего сказанного, можно посмотреть видео по правильной установке розеток:

Несколько розеток Схемы проводки

Автор: Дейл Кокс

Домашняя страницаОтделка молдингаЭлектропроводкаСтроительство и реконструкцияРемонт стенПокраска домаУборка и ремонт Видео своими руками
Как читать эти схемы.

Эта страница содержит несколько схем для 2 и более розеток в одной цепи. Проводка для нескольких прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток включена в защищенные и незащищенные устройства.

Подключение нескольких розеток в ряд

На этой схеме настенные розетки подключаются в ряд с помощью клеммных винтов для передачи напряжения от одной розетки к другой. Соединение розеток вместе с помощью клемм устройства вместо сращивания косичек, как показано на следующей схеме, может создать проблему самого слабого звена. При использовании метода, показанного здесь, любая поломка или неисправность в одной розетке, вероятно, приведет к выходу из строя всех последующих розеток.

Схема подключения для нескольких розеток

На этой схеме показана проводка для нескольких розеток в схеме, при которой каждая розетка по отдельности подключается к источнику. Все провода соединяются в косичку, которая подключается к каждому устройству отдельно от всех остальных в ряду. Эта проводка позволяет обеспечить напряжение источника на каждой розетке независимо от других в цепи.

Схема подключения для двойных розеток

Здесь 3-жильный кабель проложен от двухполюсного автоматического выключателя, обеспечивающего независимое напряжение 120 В, к двум наборам нескольких розеток. Нейтральный провод от цепи является общим для обоих комплектов. Эта проводка обычно используется в кухонной цепи на 20 ампер, где необходимы два источника питания, например, для холодильника и микроволновой печи в одном месте.

Схема подключения нескольких устройств GFCI

На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены вместе с помощью косичек для подключения источника. Двухжильный кабель проложен между GFCI, а горячий и нейтральный провода от источника подсоединены к клеммам линии на каждом устройстве. Клеммы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.

Подключение нескольких розеток и GFCI

Здесь розетка gfci добавлена ​​в конце ряда дуплексных розеток для защиты в одном месте. Первая розетка подключается к источнику, а от ящика к ящику идет двухжильный кабель. Все провода сращиваются косичкой у приборов для пропуска тока к соседним. Клеммы нагрузки на gfci не используются, и он не защищает другие розетки в цепи.

Подключение устройства GFCI для защиты нескольких розеток

Здесь один прерыватель цепи замыкания на землю защищает несколько дуплексных розеток, следующих за ним, что известно как многопозиционная защита. Двухжильный кабель идет от gfci ко всем последующим розеткам. Клеммы линии на gfci подключаются к источнику цепи, а клеммы нагрузки подключаются к каждой следующей розетке с помощью сращивания косичек. Благодаря этому каждая дуплексная розетка подключена напрямую к gfci.

Больше подобных на сайте «Сделай сам-помощь»

Как заменить электрические розетки с помощью разъемов QuickWire (Push-In)

Как заменить электрические розетки с помощью разъемов QuickWire (Push-In)

Сообщение от Исправление Ким Шесть на 5:00 УТРА в сделай сам Электрический Электронная почта Детская
Этот пост может содержать партнерские ссылки

Когда я переделывал детскую комнату, я покрасил участок стены под поручнем стула в белый цвет. Поэтому обшарпанные старые не совсем белые розетки выглядели ужасно.

Еще когда я заканчивал комнату, я решил просто заменить крышки распределительных щитков, а затем спрятать розетки за мебелью. (#KeepingItRealwithKimSix), но сегодня я, наконец, слез с лошади и решил смириться и заменить сами розетки.

Должен признать, они были ДЕЙСТВИТЕЛЬНО плохими.. Я почти уверен, что пьяные обезьяны красили комнату или что-то в этом роде, так как на них было около 4 слоев краски.

Сейчас существует 10 000 руководств по замене электрических розеток. Мой личный фаворит от моего любимого DIY-гуру Бриттани. (На самом деле, я предлагаю вам прочитать ЕЕ сообщение и ЭТО сообщение, потому что знать больше всегда лучше.) Теперь особенность почти всех этих руководств (включая Pretty Handy Girl) заключается в том, что они рассказывают вам, как использовать традиционные боковые винты. для подключения новых розеток. И это вполне разумный способ сделать это, но я слишком ленив для этого.

Итак, сегодня я покажу вам ярлык, использующий вставные отверстия (также известные как разъемы «QuickWire»). Если вам неудобно работать с электричеством или вы ВООБЩЕ не уверены в том, что собираетесь делать, позвоните профессионалу. Серьезно.. Я не хочу, чтобы вы забивали себе голову, чтобы сэкономить 50 долларов. Если проводка выглядит странно или вы не уверены, что что-то в порядке, не думайте, что все будет в порядке, если вы просто угадаете. Я не несу ответственности, если вы сожжете свой дом! Кроме того, не забудьте проверить местные строительные нормы и правила. В некоторых юрисдикциях для этого вида электромонтажных работ может потребоваться разрешение** 9.0055

Как заменить электрические розетки:

Шаг 1: Выключите питание. ДУХ!

Я использую тестер напряжения для проверки розеток. Вы хотите проверить КАЖДЫЙ РАЗЪЕМ, над которым планируете работать. Розетки могут работать по разным цепям в одной комнате. Также проверьте цепи с включенным и выключенным выключателем света (если в вашей комнате есть выключатель), потому что вы не хотите предполагать, что розетка выключена, потому что питание отключено, а затем попросите кого-нибудь щелкнуть выключателем на вас. Наконец, проверьте верхнюю и нижнюю розетки (на самом деле они могут быть подключены независимо друг от друга).

Я всегда втыкаю тестер напряжения в розетку (чтобы убедиться, что он работает), затем отключаю питание и снова проверяю. Вы также можете использовать лампу, радио или что-то еще.

Шаг 2: Снимите розетку со стены

Сняв крышку пластины переключателя, отвинтите крепежные винты вверху и внизу розетки и вытащите розетку. Провода обычно жестче, чем вы ожидаете, поэтому вам придется тянуть довольно сильно… но не «дергайте» их, так как вы рискуете сломать провод.

Шаг 3. Следите за расположением проводов в розетке

Современная электропроводка состоит из трех частей. Горячий (черный) провод, нейтральный (белый) провод и заземляющий (необмотанный медный) провод. Если у вас отсутствует заземляющий провод, вам следует проконсультироваться с электриком, так как это больше не является законным в соответствии с большинством норм жилищного строительства. В некоторых розетках может быть более одного входящего горячего провода, особенно если в цепи есть выключатель. Вы хотите, чтобы ваша розетка работала правильно после ее замены, поэтому вам нужно подключить ее таким же образом. В моем примере я использую самую простую настройку проводки, которую вы можете получить:

Шаг 4: Отсоедините провода от старой розетки

Если ваши провода прикручены к розетке, вы можете открутить их, чтобы удалить. Если вы заменяете вставную розетку (как я), вам необходимо отсоединить провода от разъема. Нажмите отвертку (или, если отверстие меньше, чем головка отвертки, я предпочитаю использовать гвоздь), чтобы освободить провод. Вы должны нажать чертовски сильно.
Если вы успешно удалите провода, вы, вероятно, сможете использовать их «как есть», не снимая дополнительной изоляции. Если вы не можете их вытащить, вы можете отрезать их кусачками, а затем зачистить самостоятельно. Чтобы узнать, сколько изоляции вы должны снять, используйте полосовой калибр на задней стороне розетки. Т

Шаг 5. Подсоедините провода к новой розетке

. Приятная часть этого обновления (помимо цвета) заключается в том, что я использую розетки с защитой от несанкционированного доступа (они требуют, чтобы вы вставили вилку в три отверстия розетки одновременно. Это не позволит вам воткнуть что-то в одно отверстие. ) Что отлично подходит для детской комнаты.

Но ВСЕ розетки помечены либо «Горячий», либо «Белый», либо и тем, и другим. (Вы можете видеть на предыдущей фотографии и на фотографии ниже.) Некоторые труднее читать, чем другие, но присмотритесь, и вы найдете это. При повторном подключении проводов убедитесь, что вы положили их на правильную сторону.

Вот здесь вы сэкономите кучу времени. Вместо того, чтобы прикручивать их сбоку, вы можете вставить оголенные провода в маленькие отверстия на задней стороне розетки. Это так просто. Вот почему он называется «QuickWire».  В розетке есть небольшая клипса, которая захватывает провод и не дает ему вытянуться. длины соединения провода, вы будете знать, что провод вставлен достаточно далеко, когда почти не видно оголенного провода.0003

После того, как вы вставили горячий и нейтральный провода, вам нужно добавить землю. Создайте форму «крючка» на проводе и оберните его ПО ЧАСОВОЙ СТРЕЛКЕ вокруг (обычно зеленого) винта. Вы хотите, чтобы он вращался по часовой стрелке, поэтому, когда вы затягиваете винт, вы также затягиваете петлю провода.

Шаг 6: Замените розетку в стене.

Аккуратно сложите провода обратно в розетку и закрепите верхний и нижний винты.

Шаг 7: (ДОПОЛНИТЕЛЬНО: только наружные стены)

Если ваша розетка находится во внешней стене, вам нужно будет добавить небольшую изоляционную прокладку за пластиной переключателя.
