Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Содержание

• Подключение отдельно выключателя и розетки
  • Подключение розетки
  • Подключение выключателя
• Подключение выключателя от розетки
  • Подключение выключателя от розетки для светильника, расположенного рядом
  • Подключение выключателя от розетки для светильника, расположенного далеко
• Подключение блока « розетка и выключатель»
• Вывод

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

• Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
• Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
• И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

• Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
• Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
• Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
• Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
• После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

• Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
• Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
• С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
• Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

• После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

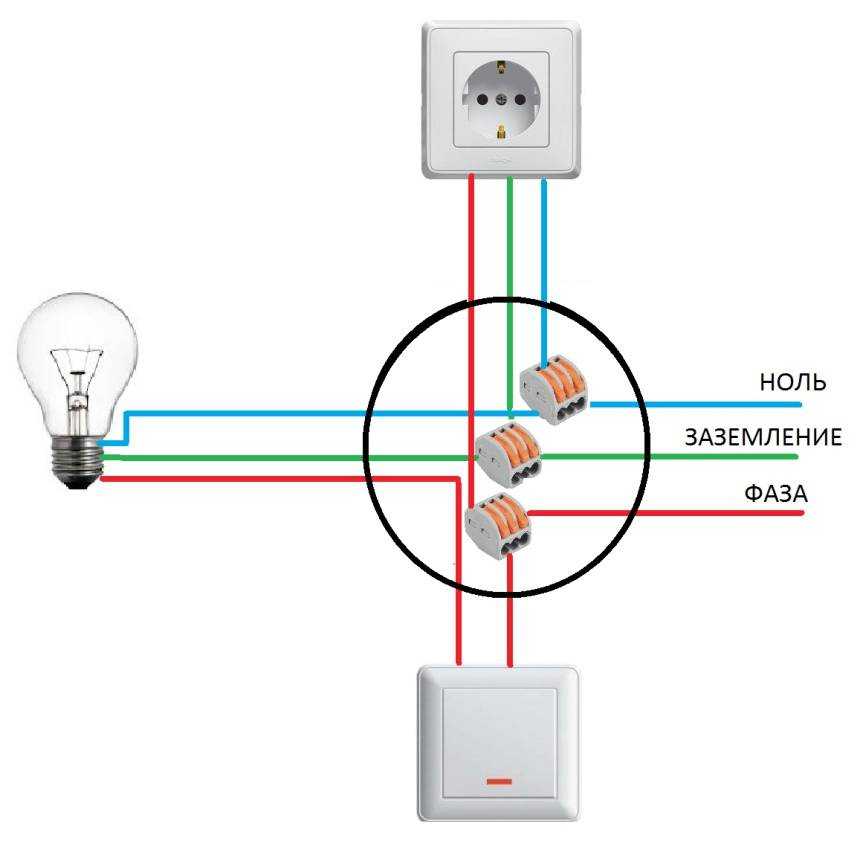

Схема подключения выключателя с розеткой, используя «ноль» розетки

• В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
• Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки.
  Выполнить это целесообразно непосредственно на клеммах розетки.
• Фазный провод от светильника подключаем к выводу выключателя.
• Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

• В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
• На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
• Фазный провод от светильника подключаем к выводу выключателя.
• Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Содержание

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:
