от простого до сложного метода

Монтаж нового оборудования с частичной заменой электрической проводки или без нее обязательно включает четкое определение проводов с фазой, «нулем» и заземлением. С поиском фазы вопросов нет: воспользуйтесь отверткой со встроенным индикатором. Если на объекте применяется проводка с двумя жилами, то автоматически понятно — первая является «фазой», вторая — «нулем». Сложности возникают при работе с системами, состоящими из трех токоведущих кабелей, поэтому ниже рассказано о том, как отличить «ноль» от заземления.

Проблемы связаны с фактически одинаковыми электрическими параметрами двух проводников. Именно поэтому не пытайтесь отличить «ноль» от «земли», используя обычную лампочку: светиться она будет в обоих случаях. Приблизительно идентичными будут значения напряжения при замере с помощью мультиметра на парах фаза-ноль и фаза-земля (около 220 В). Впрочем, данный метод все же актуален для определенных ситуаций.

Контрольная лампа на 220В

Содержание

• Определяем фазу
• Методы определения
  • Цветовая маркировка проводов
  • Дифференциальный ток
  • Заземляющие контакты на розетках
  • Использование мультиметра
  • Отключение нулевого провода (электрический щиток)
  • Метод прозвонки
• Разница между нулем и землей

Определяем фазу

Чтобы найти «фазу», достаточно воспользоваться индикаторной отверткой — простым инструментом, который должен быть у любого хозяина. Прикоснитесь жалом к каждому проводнику, одновременно удерживая палец на верхней, металлической части рукоятки отвертки. Когда световой индикатор внутри отвертки загорится, значит, вы коснулись фазного провода. Однако помните, что при выполнении соответствующих операций электрическая сеть не обесточивается.

Поиск фазного провода индикаторной отверткой

Методы определения

Существует несколько способов, позволяющих отличить «ноль» от «земли».

Цветовая маркировка проводов

Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:

1. Синяя/голубая оболочка используется для маркировки нулевого проводника.
2. Желто-зеленая оболочка (полосками) применяется для обозначения заземляющей жилы.
3. С фазным проводом сложнее, поскольку он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» такой монтаж будет правильным.

Синим маркируется ноль, зелено-желтым – земля, красным – фаза

Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно.

В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.

Дифференциальный ток

Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.

Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.

Примечание. Защитное устройство может не сработать по другой причине: если протекающий через лампу ток ниже номинального дифференциального значения (при котором оборудование должно выполнять обесточивание цепи). К примеру, лампа накаливания пропускает ток около 20-40 мА. Если используется УЗО на 100 мА, то логично, что прибор не сработает.

Заземляющие контакты на розетках

Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.

Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению. Данный метод поможет убедиться в правильности подключения заземляющих розеток.

Использование мультиметра

Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку. Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте.

Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.

На паре фаза-земля напряжение будет меньше

Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Примечание. Определение «земли» при помощи мультиметра актуально для более старых электрических сетей, построенных по конфигурации ТТ. Для современных топологий TN-C-S метод неактуален. Во втором случае нулевой и заземляющий проводники разделяются уже внутри здания, поэтому электрически являются идентичными и связанными между собой. У них одинаковое сопротивление, а, значит, при использовании мультиметра на обеих парах будет равная разница потенциалов.

Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.

Отключение нулевого провода (электрический щиток)

Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.

Вновь возьмите в руки мультиметр, измерьте напряжение между фазой (определяется индикаторной отверткой) и двумя другими проводниками. Напряжение появится исключительно между «фазой» и «землей», поскольку нулевой провод отключен от щитка.

Примечание. Существует такое понятие, как «наведенное напряжение». Не вдаваясь в подробности, отметим, что вследствие него при измерении пары фаза-ноль мультиметр покажет вольтаж, отличный от «0» (обычно не более 10 В).

Метод прозвонки

Прозвонка — один из самых популярных методов, использующихся мастерами для поиска мест обрыва электропроводки. Он подходит для определения «ноля» и «земли». Данный способ актуален при условии, что вы знаете расположение нулевого и заземляющего проводников на одном из концов. Например, когда прозвонка осуществляется от распределительного щитка, но по какой-то причине на другом конце провода имеют другую цветовую маркировку (либо одинакового цвета).

Произведите полное обесточивание. Прозвонка может выполняться профессиональными приборами (на любых моделях мультиметра имеется соответствующая функция) или обычной схемой из лампочки, батарейки и проводов.

Если длина измеряемых проводников небольшая, то воспользуйтесь куском кабеля, подсоединив отрезок к концам участка. Если требуется прозвонить проводник, идущий от распределительного щитка до розетки в дальней комнате, то лучше воспользоваться известной жилой: до обесточивания индикаторной отверткой определите и промаркируйте «фазу» (на обоих концах).

Один щуп мультиметра (или самодельного прибора) подключите к отмеченному фазному проводу, другой — к одному, а затем — другому неизвестному проводнику. Переходите к противоположному концу линии. Подключите поочередно два конца неопределенных жил к промаркированному фазному кабелю. Обозначьте их.

Разница между нулем и землей

Последствия неправильной коммутации нулевого и заземляющего проводников могут быть разными:

1. Неправильная работа приборов учета электроэнергии в меньшую или большую сторону. Соответственно в первом случае, когда компания-поставщик найдет ошибку, может быть начислен огромный штраф.
2. Некорректная работа устройств защитного отключения и дифференциальных автоматов: при существенных перепадах напряжения будет постоянно перегорать бытовая техника.
3. Отсутствие защиты человека от поражения током. Более того, неправильная схема может стать основной причиной удара.

В статье были рассмотрены способы, позволяющие отличить нулевой и заземляющий проводники в трехжильных системах. Расположены они в порядке возрастания сложности действий. Только правильный монтаж электрической проводки гарантирует корректную работу УЗО, дифференциальных автоматов и розеток с заземляющим контуром. Если есть малейшие сомнения, лучше обратиться за помощью к квалифицированному специалисту, предоставляющему акт о проведении ремонтных работ.

Как определить фазу, ноль и землю: правила, способы, советы

Содержание

• 1 Правильно определить фазу
• 2 Определение положения фазы по цвету изоляции жил провода
• 3 Найти нулевой провод в квартире
• 4 Дополнительные сведения о нахождении земли, фазы, нулевого провода
• 5 Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь – ноль или земля.

Правильно определить фазу

Провода трехжильные

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

1. В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая – земля (в противном случае – резервный провод питания напряжением 220 вольт).

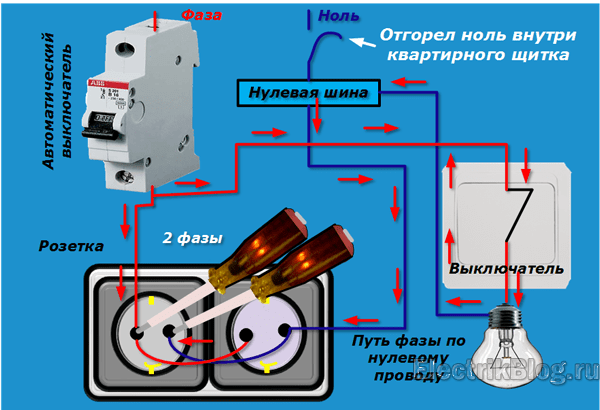

   Неверное положение нуля и фазы евророзетки

2. В двойном выключателе входные, выходные контакты разнесены по разную сторону. Одни находятся внизу, другие – наверху. Бок, где один-единственный контакт, станет фазой. Два других, соответственно, – нулевым проводом (рабочий плюс защитный). Подразумевается, разводка электрики квартиры сделана верно, в старых домах часть раскладки верна, другая выполнена наоборот.
3. Для одинарного выключателя столь просто определить фазу не получится, контакты лежат на одном боку (хотя если есть исключение, нуль находится снизу, если выполнены условия, указанные выше). Допускается попросту прозвонить тестером патрон. Сразу говорим, это нарушение техники безопасности, и прибор может сломаться. Поэтому рекомендовать метод штатным не можем. Попробуйте измерить переменное напряжение: 230 вольт окажется лишь меж двумя точками: фаза выключателя и нуль патрона.

Определение положения фазы по цвету изоляции жил провода

Нулевой рабочий провод снабжен синей изоляцией, земля желто-зеленая. Соответственно, на фазу приходится красный (коричневый) цвет. Правило может грубо нарушаться. Дома старой застройки часто оснащались проводами двух жил. Цвет изоляции в каждом случае белый. Отдельные устройства, наподобие датчиков освещенности или движения, имеют другую раскладку. К примеру, нулевой провод черный. Здесь приготовьтесь смотреть руководство по эксплуатации, вариантов раскладки бесчисленное количество.

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые – не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией. Обратите внимание – если в доме обустроено заземление, жил на входе минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

• Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
• Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
• Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
• Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ – промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу. Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям. Указывайте нарушение правил защитного зануления зданий.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

Отвертка-индикатор

• Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
• На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
• Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами. Пользоваться проводкой нужно с большой осторожностью.

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:

1. Красный – фаза.
2. Синий – нулевой провод.
3. Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.

Как определить фазу и ноль индикаторной отверткой

Как определить фазу и ноль индикаторной отверткой знает каждый электрик, но не всегда есть возможность пригласить специалиста, если в доме нет электричества. В этом случае первичную диагностику можно провести самостоятельно, ведь фазовый пробник – очень простое устройство, не требующее специальных знаний для его использования.

Содержание

• Как работает индикаторная отвертка
• Принцип работы простейшей, пассивной индикаторной отвертки
• Как работают более сложные, активные индикаторные отвертки
• Что может показать индикаторная отвертка
• Нюансы использования индикаторной отвертки

Как работает индикаторная отвертка

Чтобы понять, как пользоваться индикаторной отверткой, нужно хотя бы в общих чертах представить ее устройство.

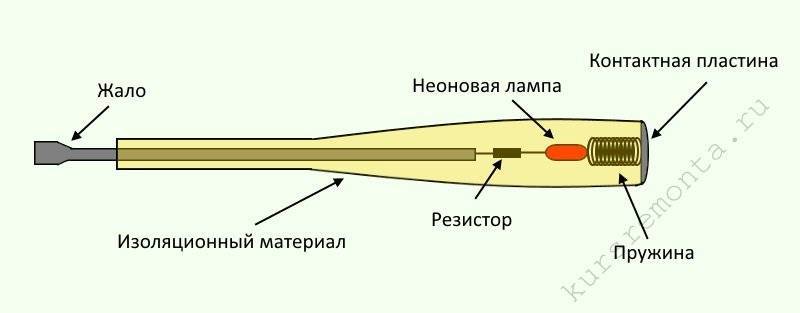

Простейшее устройство состоит из следующих компонентов:

• Наконечник отвертки. Часть устройства, соприкасающаяся с проводами или контактами, которую необходимо проверить на наличие напряжения.
• Резистор. Это проводящая часть, которая пропускает электрический ток, но снижает его значение. Сопротивление резистора подбирается под конкретное напряжение, на которое рассчитана индикаторная отвертка. Если прибор рассчитан на индикацию напряжения 220 вольт, то лезть с ним в высоковольтный трансформатор не стоит.
• Индикатор. Электрический ток не виден глазу, поэтому о его наличии или отсутствии можно судить исключительно по косвенным признакам, одним из которых является свечение лампочки.
• Весна. Является проводником между индикатором и контактной пластиной. При этом он зажимает лампочку внутри корпуса устройства.
• Контактная пластина. Он удерживает все детали внутри устройства, одновременно являясь контактом, после прикосновения к которому замыкается электрическая цепь, питающая световой индикатор.
• Изоляция. По наконечнику индикаторной отвертки протекает ток напряжением 220 вольт, если он присутствует в проверяемой сети. Во избежание поражения электрическим током корпус устройства и его жало практически по всей длине покрыты диэлектриком. Зачастую это прозрачный пластик желтоватого оттенка, сквозь который хорошо видно устройство индикаторной отвертки.

Обыкновенная индикаторная отвертка является одноразовым устройством — если она сломается, то использованный прибор можно будет только выбросить.

Принцип работы простейшей, пассивной индикаторной отвертки

Чтобы убедиться в наличии или отсутствии напряжения в электрической сети, необходимо понаблюдать за лампой индикаторной отвертки, и коснуться ее жалом токоведущих контактов розетки. При этом один из пальцев руки должен касаться контактной пластины.

Для того, чтобы лампа загорелась, на один ее контакт нужно подвести фразу, а на другой ноль. Если на контакте розетки есть фазное напряжение, то оно идет через резистор на разъем лампочки. Тело человека играет роль нулевого провода, так как обладает достаточной электрической емкостью и сопротивлением. Когда на один конец лампы приходит фаза, и палец касается контактной пластины, цепь замыкается и лампа начинает светиться. Таким образом, прикоснувшись вилкой отвертки к контактам розетки, можно найти фазу и ноль.

Недостатком такого устройства является наличие резистора, а слабым местом является индикаторная лампа. Первый не позволяет обнаружить наличие напряжения менее 60 Вольт, и лампа может перегореть, если по каким-то причинам напряжение в сети выше номинального. Также вероятен пробой фазы на землю — все включено, а розетки не работают (если заземление выполнено правильно). Однако такие случаи являются очень редкими исключениями из общего правила, и в основном индикаторная отвертка хорошо справляется со своей задачей.

Как работают более сложные отвертки с активным индикатором

В простейших индикаторных отвертках используется контактный метод измерения, то есть для определения наличия напряжения необходимо обязательно прикоснуться жалом к ​​проводнику. Это достаточно удобно, но не решает большинства проблем, с которыми сталкиваются электрики при поиске неисправностей в электрических сетях.

инструкция по эксплуатации индикаторной отвертки (нажмите для увеличения)

Более совершенная модель индикаторных отверток может работать бесконтактным способом – они реагируют на электромагнитное поле, возникающее в любом проводнике при протекании по нему электрического тока. Устройство таких карт намного сложнее — у них уже своя схема и отдельное питание. Большинство из них оснащены звуковой индикацией. В отдельную категорию входят индикаторные отвертки с ЖК-экраном — такие модели могут даже показать, какое напряжение есть в измеряемой сети.

Принцип действия очень прост — у отвертки есть катушка и при попадании ее в поле вокруг проводника в ней возникает электрический ток, отчего светится индикаторная лампа и звучит зуммер. Это свойство бесконтактных индикаторных отверток позволяет находить обрывы проводки даже через стену — без такого приспособления пришлось бы полностью снимать обои и сбивать штукатурку везде, где проложен провод.

Перед использованием отвертки с индикатором с возможностью бесконтактного определения наличия напряжения надо не забыть включить их питание — чтобы не садилась батарейка, у них есть выключатель.

Как пользоваться, как пользоваться такой индикаторной отверткой, вы можете узнать, посмотрев эту короткую видео-инструкцию:

Помимо индикаторных отверток существуют и другие виды индикаторов напряжения, о которых вы можете узнать, прочитав эту статью.

Что может показать индикаторная отвертка

Определение любых неисправностей в электросети индикатором напряжения имеет смысл только в том случае, если в квартире нет света, но в других по подъезду электричество есть точно. То же самое относится и к частным домам – первым делом нужно выяснить, есть ли у соседей электричество.

Если проблема все-таки в вашей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

• Нет фазы ни на одном из контактов розетки. Причин этому может быть множество, и большинство из них требуют профессионального вмешательства. Самостоятельно можно только определить, не перегорела ли вилка (чаще вместо нее устанавливается «автомат» — устройство автоматического отключения при превышении номинальных значений тока в цепи). Для этого нужно найти возле счетчика штекеры и проверить тестером, есть ли напряжение на контактах до и после него. Если пробка сгорела, то ее надо заменить, а если есть автомат, то и ее можно было выбить — у нее есть рычаг, который в рабочем положении повернут вверх (если прибор установлен правильно).
• На всех контактах розеток есть фаза. Почти со стопроцентной гарантией это означает, что нулевой провод возле счетчика перегорел. Если у вас нет навыка электромонтажных работ, то для решения проблемы необходимо пригласить электрика.

Нюансы использования индикаторной отвертки

Чтобы понять, как правильно пользоваться индикаторной отверткой, нужно всегда помнить о недостатках этого устройства:

1. Первое и самое главное правило – всегда и везде, прежде чем найти фазу и ноль, необходимо проверить работоспособность прибора. Понятно, что если неисправна индикаторная отвертка, то в лучшем случае неисправность будет просто неправильно определена, а в худшем можно получить удар током.
2. Щуп указывает на наличие или отсутствие напряжения на определенной поверхности проводника. Если на разъемах розетки нет тока, это не значит, что дело не в подходящем к ней проводе — контакте или самом проводе мог сгореть. Поэтому все участки цепи должны быть проверены.
3. Индикация также возникает при меньшем напряжении, чем должно быть в сети. Это значит, что если контакт возле счетчика частично подгорел и все равно пропускает 50-100 вольт, то индикаторная отвертка покажет наличие напряжения, а электроприборы работать не будут.
4. При определенных обстоятельствах отвертка может реагировать на так называемые токи срабатывания, показывая наличие напряжения там, где его нет.
5. Если тестер фаз показывает, что в сети сейчас нет напряжения, это не значит, что оно не может появиться там в ближайшие несколько минут. Если вам необходимо разобрать розетку, то в обязательном порядке перед этим необходимо отключить вводной автомат или выкрутить заглушки.

Еще одно видео, 6-минутное видео с рассказом о применении различных видов индикаторных отверток:

В итоге пользоваться индикаторной отверткой очень просто, но надо помнить, что ее показания это только половина «диагноза» — если нет четкого понимания, почему она показывает наличие или отсутствие напряжения, то это лучше обратиться к электрику. Также следует учитывать, что несмотря на название, индикаторная отвертка не предназначена для откручивания болтов, поэтому имеет соответствующую прочность.

Как определить фазу и ноль с помощью отвертки и мультиметра

21.07.2019

При установке розеток, выключателей Основная проблема, с которой приходится сталкиваться, это определение фазы и нуля в электропроводке. Если для опытных электриков эта задача не представляет проблемы, то у новичков в этом вопросе есть много непонятных моментов. Поэтому необходимо понимать, как и чем можно определить фазу и ноль в розетке, каково назначение проводов разводки и можно ли обойтись без специального оборудования.

Содержание

• 1 Концепции нуля и фазы
• 2 Как определить фазу и заземлять с помощью отвертки
• 3 Как определить фазу и ноль с помощью мультиметра
• 4 Как определить фазу и нулевой без метров

Понятие фазы и нуля

Электроэнергия в дом поступает от трансформаторной подстанции, основное назначение которой преобразование высокого напряжения чаще всего в 380В. Электроэнергия подводится к дому подземным или воздушным путем на вводном распределительном щите. Затем напряжение подается на распределительный щит каждого подъезда. Только одна фаза с нулем, т.е. 220 В и защитный провод (в зависимости от схемы электропроводки).

Таким образом, проводник, обеспечивающий ток к потребителю, называется фазным проводником. Внутри трансформатора обмотки соединены в звезду с общей точкой (нейтралью), заземленной на подстанции. К нагрузке подводится отдельным проводом. Ноль, являющийся общим проводником, предназначен для обратного протекания тока к источнику питания. Кроме того, нейтральный проводник выравнивает фазное напряжение, то есть значение между нулем и фазой.

Земля, часто называемая просто землей, не подключена к напряжению. Его назначение – защита человека от воздействия электрического тока при неисправности потребителя, т. е. при возникновении пробоя на землю. Это может произойти при повреждении изоляции проводников и прикосновении к поврежденному участку корпуса прибора. Но поскольку потребители заземлены, когда на корпусе возникают опасные напряжения, заземление сближает опасный потенциал с безопасным потенциалом земли.

Как определить фазу и землю с помощью отвертки

Один из способов узнать, где фаза и ноль в розетке или кабеле питания, это использовать отвертку. Инструмент внешне похож на отвертку, но внутри у него есть специальный штекер со светодиодом. Прежде чем приступить к замеру, нужно отключить автоматический выключатель, через который напряжение подается в помещение. После этого концы проверяемых проводов необходимо зачистить, для чего необходимо снять 1,5 см изоляционного материала.

Во избежание короткого замыкания между проводами после включения автоматического выключателя их следует направить в разные стороны. Когда все приготовления произведены, необходимо включить автоматический выключатель для подачи напряжения. Чтобы понять, как найти фазу и ноль, необходимо выполнить следующие действия:

1. Зажать отвертку между двумя пальцами — Средним и большим пальцами, избегая касания оголенной части наконечника инструмента.
2. Коснитесь указательным пальцем металлического наконечника на противоположной стороне отвертки.
3. Плоским концом индикатора прикоснитесь к зачищенным проводникам один за другим.
4. При касании тестером фазы загорается светодиод. Второй провод будет соответствовать нулю. При отсутствии индикации проводник изначально будет нулевым.

Как определить фазу и ноль с помощью мультиметра

Прибор, используемый для измерения напряжения, силы тока и сопротивления, называется мультиметром. Для идентификации с его помощью фазного и нулевого проводников сначала нужно настроить прибор, для которого выбрать нужный диапазон измерения. В случае цифровых приборов установите 600, 750 или 1000″ ~V » или « ACV ».

Идентификация фаз осуществляется следующим образом: Подсоедините один из щупов прибора к контакту розетки или кабеля и коснитесь рукой второго щупа. Когда на дисплее появится около 200 В, это будет означать наличие фазы. Показания могут различаться, в зависимости от отделки пола, обуви и т. д. Если прибор показывает нули или напряжения от 5 до 20 В, то контакт соответствует нулю.

Как определить фазу и ноль без приборов

Иногда бывают ситуации, когда отвертка для определения фазы или мультиметр под рукой, но нужно разобраться какой провод чему соответствует. Поэтому следует ориентироваться на цветовую маркировку проводов силового кабеля. Что касается маркировки проводов, то существует стандарт IEC 60446-2004. Это стандарт, которого должны придерживаться производители кабеля, а также электрики, выполняющие подключение определенной электроарматуры.

Для определения цвета провода, какой жиле он соответствует, следует соблюдать следующие маркировки:

• синий или синий — ноль;
• коричневый — фазовый;
• грунт — зелено-желтый.

Однако фазный провод бывает не только коричневым. Часто бывают и другие цвета, такие как белый или черный, но они будут отличаться от земли и нуля. Вы можете визуально идентифицировать провода в распределительной коробке, люстре и других точках питания.

Есть еще один способ определить где фаза и ноль при отсутствии приборов. Для этого потребуется лампочка накаливания с патроном и два небольших отрезка провода.
