Устройство сливного бачка унитаза: устранение неисправностей

Содержание:
Устройство сливного бачка унитаза: основные узлы и принцип работы
Ремонт сливного бачка унитаза: неполадки и способы их устранения
Неисправности поплавка: как отремонтировать
Сливной механизм: поломки и их устранение

Обнаружив незначительную течь или иную поломку унитаза, большинство людей, как правило, вызывают сантехника – у них даже не возникает мысли о том, что устранить возникшие проблемы можно самостоятельно. Непонимание сути вопроса и боязнь сделать что-либо не так заставляет людей платить немалые деньги за элементарный ремонт – хотя для того, чтобы отказаться от дорогостоящих услуг профессиональных сантехников, многого не требуется. Все, что для этого необходимо, знать устройство сливного бачка унитаза и уметь пользоваться простейшими инструментами. Именно этим вопросом мы и займемся в текущем мастер-классе, в котором вместе с сайтом stroisovety.org изучим все варианты возможных поломок унитаза и научимся их устранять.

Устройство сливного бачка унитаза

Устройство сливного бачка унитаза: основные узлы и принцип работы

В профессиональном мире сантехников все внутренности сливного бачка называются не иначе как запорная арматура, основное ее назначение – управление потоками воды. В случае с унитазом – это наполнение бачка и его слив. Чтобы понять, с чем придется иметь дело, выполняя ремонт унитаза своими руками, для начала разберемся с его конструкцией.

Заглянув внутрь бачка, неосведомленный человек увидит всего две детали – поплавок и сливной механизм. Профессионал, в отличие от первого, обнаружит в бачке два довольно сложных механизма, включающих в себя массу деталей – их мы и рассмотрим подробнее, поскольку именно с ними придется иметь дело.

Клапан подачи воды (поплавок) состоит из двух основных частей – корпуса, в котором установлена мембрана, отвечающая за подачу воды, и сам поплавок, связанный с мембраной системой рычагов. Для регулировки количества подаваемой в бак воды поплавок оснащается регулировочным винтом, вращая который в ту или иную сторону, можно опускать или поднимать поплавок, тем самым регулируя уровень наполнения бачка.

Если унитаз недостаточно хорошо смывает или, наоборот, расходует много воды, то нужно регулировать поплавок.

Ремонт унитаза своими руками фото

Устройство сливного механизма бачка унитаза в некоторых моделях может быть достаточно сложным. Если говорить о стандартном сливе, то он включает в себя всего три основные части – корпус, клапан и кнопку слива. Принцип работы у этого механизма сложностью не отличается – в пластиковом корпусе размещен подвижный клапан, который управляется кнопкой, связанной с ним системой рычагов. Кроме того, для предотвращения чрезмерного наполнения бачка водой клапан оборудован переливом, направляющим излишки воды в унитаз, минуя клапан. Перелив находится в середине сливного механизма и представляет собой пластиковую трубку, имеющую возможность подниматься и опускаться вниз – это своего рода регулировка.

Ремонт сливного бачка унитаза: неполадки и способы их устранения

Как правило, все проблемы, связанные с неисправностью бачка унитаза, однотипные и связаны с тремя его основными узлами – поплавком, сливным механизмом и самим корпусом бака.

Начнем по порядку.

Неисправности поплавка: как отремонтировать

С поплавком может случиться всего две неприятности – он может либо не подавать воду в бачок вообще, либо полностью не перекрывать ее подачу. В обоих случаях виновниками «торжества» могут выступать только две его части – это перекрывающий клапан и сам поплавок. С поплавком дела обстоят достаточно просто. Здесь все зависит от его конструкции – некоторые модели унитазов имеют поплавок в виде полого внутри предмета, наполненного воздухом, а некоторые в виде перевернутого стакана. Первый вариант поплавка намного хуже – если по каким-либо причинам внутрь груши попадает вода, поплавок перестает работать. Единственный выход – это замена всего устройства, запирающего воду. Со вторым вариантом поплавка может возникнуть только одна проблема – он обрастет грязью и также перестанет работать. Здесь можно обойтись элементарной его промывкой.

Ремонт сливного бачка унитаза

Что касается запирающего клапана, отвечающего за дозированную подачу воды, то во всех его неприятностях нужно винить мембрану или забитые водопроводящие отверстия.

Для ремонта таких неполадок поплавок придется разобрать – для этих целей нужно снять небольшой защитный колпачок, вынуть мембрану, хорошенько промыть все внутренние протоки и установить мембрану на место, закрыв его защитным колпачком. Колпак снимается с поворотом. Вообще, мембрану можно назвать самым слабым местом поплавочной системы – если уж вы выполняете ремонт бачка унитаза своими руками, то эту мембрану лучше заменить новой. Как правило, запаска прилагается в комплекте с новым поплавком – кроме того, купить ее на рынке не является проблемой.

Ремонт бачка унитаза своими руками

Теперь несколько слов о регулировке поплавка – выполняется она просто. Набираем бачок и смотрим, до каких пор доходит вода – ее уровень должен быть ниже боковых отверстий бачка на 3–4см. Если таковых нет, то ориентиром может послужить сливной механизм – вода должна ненамного закрывать его корпус (перелив в учет не берется, его можно отрегулировать). Чтобы добиться необходимого уровня воды в бачке, сам поплавок нужно либо опустить, что уменьшит содержание жидкости в бачке, либо поднять, если необходимо большее количество воды.

Регулировка осуществляется винтом или, как это бывает в дешевых устройствах, переустановкой рейки.

Как отремонтировать сливной бачок унитаза

Сливной механизм: поломки и их устранение

Вопрос, как отремонтировать бачок унитаза, а вернее его сливной механизм, может сводиться к устранению только одной неполадки – обычно она выражается в постоянном вытекании воды в сам унитаз. Происходить такая неприятность может по двум причинам.

Устройство сливного механизма бачка унитаза фото

  1. Неправильная регулировка перелива. Если его трубка опущена слишком низко, а поплавок набирает большой уровень воды, то устранить эту проблему можно элементарной регулировкой. Для начала следует поднять трубку перелива – ее нужно просто потянуть руками вверх. Подняли? Смотрим, что происходит дальше – если на этом течь прекратилась, то все отлично, если вода снова начинает уходить через перелив, то нужно поднять трубку выше. Если поднимать уже некуда, и возникает вероятность перетекания воды через верх бачка или его боковые отверстия, то нужно опустить поплавок.

    Как отремонтировать бачок унитаза фото

  2. Неисправности клапана. Вопрос, как отремонтировать сливной бачок унитаза, если не держит клапан, может возникать по двум причинам: либо пересох сам резиновый клапан, либо под него попал мусор. И в том и другом случае сливной механизм придется разобрать (бачок для этого снимать не нужно). Сливной механизм достаточно легко разделяется на две части, в результате чего появляется доступ к клапану и сливному отверстию. Для начала открывшееся сливное отверстие и сам клапан нужно почистить, после чего, восстановив все назад, проверить его работу. Если не помогло, то следует заменить мембрану клапана.

Кроме того, в бачке унитаза могут возникать и другие неполадки – например, может протекать соединение между бачком и унитазом или сломаться механическая часть запорной арматуры. Что касается первого, то здесь нужно отсоединить бачок от унитаза и просто заменить все имеющиеся там прокладки, включая уплотнители винтов, которые соединяют унитаз и бачок.

Что касается второго, то эти проблемы не иначе, как приобретением и заменой того или иного механизма, не решить.

Как отремонтировать сливной бачок унитаза

Вот и все, что необходимо знать о ремонте унитаза. Устройство сливного бачка унитаза является несложным, и его ремонт также не выглядит грандиозно. Надеемся, что вышеизложенные знания помогут вам в устранении поломок бачка своими руками. Ну а вообще, чтобы что-либо отремонтировать, нужно разобрать эту вещь до винтика и собрать заново – такой подход к делу позволит досконально изучить конструкцию устройства и очень точно определить неисправность.

Автор статьи Александр Куликов



Внутренности сливного бачка унитаза – как поменять самому (инструкция)

Автор Bladimir Sh На чтение 11 мин. Просмотров 5.6k. Обновлено

Невозможно представить себе жилье без хорошо оборудованного санузла. И основным в нем является унитаз со сливным бачком.

Туалетный бачок – это неотъемлемая часть данного сантехнического устройства, без которого оно просто теряет смысл своего предназначения. Внутренности сливного бачка унитаза позволяют удалять продукты жизнедеятельности человека подачей дозированной порции воды и снова наполнять емкость.

Оценить в полной мере важность данного сантехнического оборудования в туалете можно только в том случае, когда унитаз сломался и пользование им невозможно.

На нашем сайте есть отличная статья о том закрыть трубы в туалете пластиковыми панелями

Сливной бак- внутреннее строение

В процессе усовершенствования разрабатывались и применялись множество конструкций этих изделий. По месту расположения сливные баки можно классифицировать следующим образом:

  1. Верхний – располагается на высоте от приблизительно полутора метров над чашей унитаза, вода подается по трубе после воздействия на висячую ручку. Потянув за нее, открывают сливной клапан, и порция воды поступает в чашу.

  1. Скрытый. Емкость размещается в нише, которую устраивают в стене помещения. Пусковая кнопка при таком варианте располагается на вертикальной плоскости перегородки (дверки). Их обычно изготавливаются из пластмассы.

  1. Компактный бачок крепится непосредственно на чашу унитаза. Для этого на нем предусмотрена специальная полочка с отверстиями. Крепление производится винтовыми деталями, для фаянсовых изделий они изготавливаются из пластика.

Бачки для унитаза могут изготавливаться из различных материалов:

  1. Чугун. Литые изделия из этого материала являются первоначальными способами производства бачков для унитазов. В настоящее время их применение не актуально, но спрос все же остается поэтому они до сих пор производятся. Изделия из чугуна часто оформляются декоративными литыми элементами. Сам по себе материал долговечен и надежен. (См. фото 2.)
  2. Керамика. Самый популярный материал для производства сантехники в настоящее время. Изделия получаются достаточно прочными с чистой гладкой поверхностью, которая легко поддается мойке и чистке. Не рекомендуется для этого использовать порошки и пасты с абразивами.

  1. Пластиковые. Данные сантехнические приспособления производятся способом штамповки из различных полимеров. Преимуществом является высокая точность изготовления, когда доработка механическим способом практически не требуется.

Изделия из полимерных материалов используются, как правило, для скрытой установки, поэтому их ширина меньше, чем у изделий из других материалов.



Внутреннее строение сливного бака


При установке нового унитаза со сливным бачком первое, на что необходимо обратить внимание, это комплектность приобретенного оборудования и его размер. Если состояние чаши определяется чисто визуально на предмет установления ее целостности, то сливное приспособление достойно более пристального внимания. Его нужно не просто правильно установить, но и настроить для работы в оптимальном режиме. Это может дать солидную экономию из-за расхода воды.

На сегодняшний день рынок строительных материалов заполнен массой различных изделий по материалу и внутренней начинке. При желании можно найти и сантехнику устаревших конструкций, если таковая понадобится.

Конструктивные исполнения внутреннего устройства спускных бачков практически одинаковые с незначительной разницей у различных поставщиков:

  1. Механизмы, включающие в себя стоп-кнопку. Вода будет сливается до тех пор, пока она нажата или не вытечет весь объем. Если отпустить кнопку раньше по мере очистки чаши унитаза, жидкость перестает вытекать в нее.
  2. Сливные устройства с двумя кнопками. При нажатии одной из них выливается весь объем воды, а при использовании второй выливается часть жидкости в зависимости от регулировки расхода. Кнопки спутать невозможно – они разного размера. Они появились на рынке сравнительно недавно и это связано с необходимостью экономии водных ресурсов и, как следствие, собственных денег.
  3. Двух режимные сливные механизмы.

Отличаются бачки и по характеру смыва:

  • прямой – при этом вода в чашу течет непосредственно из бачка, по одному направлению;
  • обратный – вода при смыве может менять направление притока, что более эффективно очищает чашу унитаза, правда при этом создается шум.

Типовая схема устройства бачка унитаза напоминает обыкновенный гидрозатвор, включающий в себя поплавок и систему рычагов. При использовании кнопки или тяги (для штоковых механизмов), вода льется сверху вниз, очищая чашу унитаза.

При этом поплавок опускается вниз и, через систему рычагов, открывает впускной клапан, через который вода из водопроводной сети попадает в емкость, наполняя ее для последующего пользования.

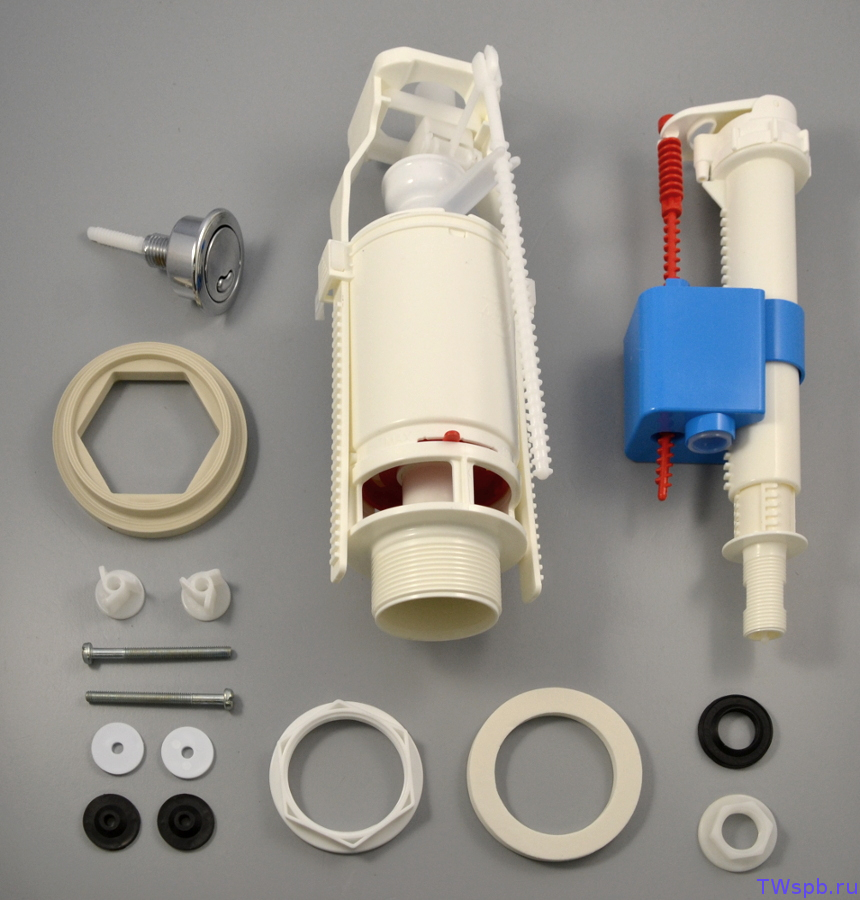

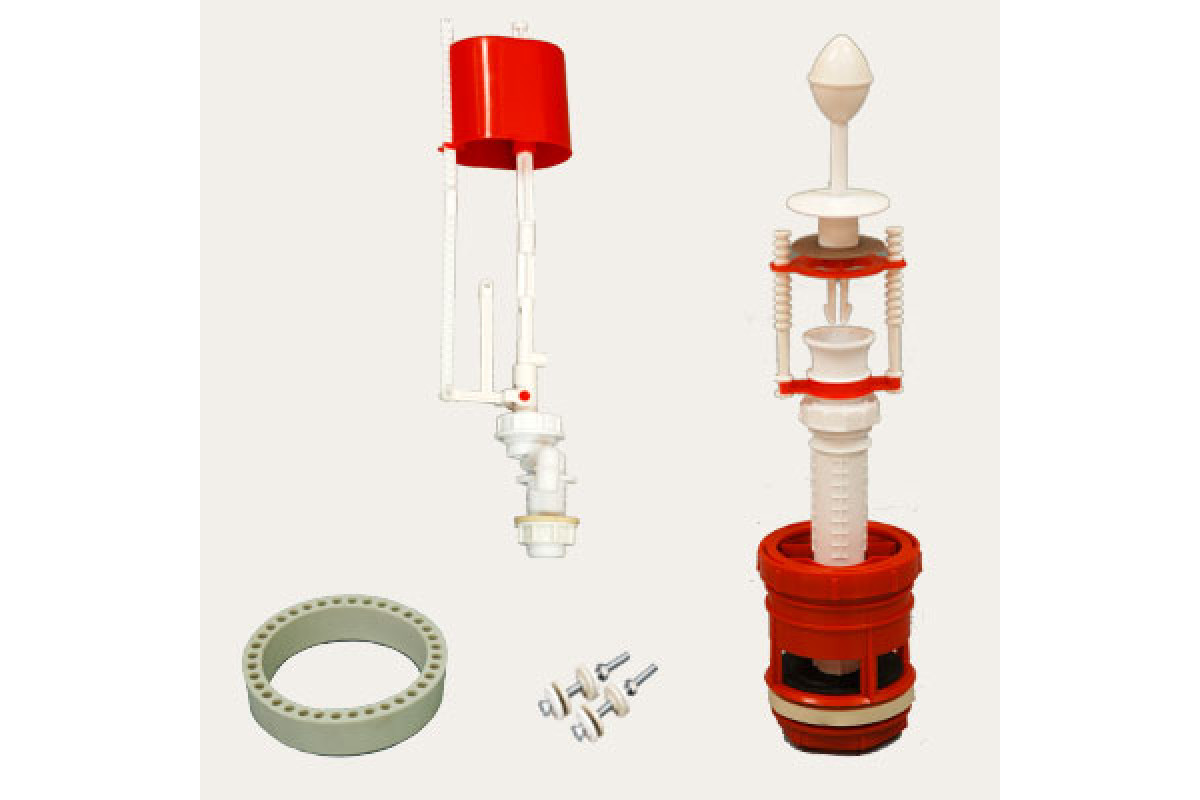

Внутренности для сливного бачка включают в себя:

  1. Впускной клапан.
  2. Поплавок.
  3. Сифон.
  4. Систему рычагов для перемещения деталей и узлов механизма.

Впускной клапан

Этот узел у различных производителей представлен множеством конструктивных решений, но суть для всех одна: это приводной клапан на системе водопровода, работающий под воздействием усилия от поплавка.

При опущенном поплавке открывается поршень, и вода через патрубок поступает внутрь бака.

По мере наполнения поплавок поднимается вверх и рычагом смещает поршень наружу, постепенно перекрывая патрубок. При этом вода течет все медленнее и при полном перекрытии сечения, ее поступление в емкость прекращается.

Поплавок

Это изделие представляет собой резиновую или пластиковую емкость, назначение которой в соответствии с названием – плавать. При этом через металлический рычаг он открывает и закрывает впускной клапан.

Сифон

Это устройство для залпового сброса воды  из бачка в чашу унитаза. Сифон для бачка унитаза активизируется при нажатии на спускную кнопку, в результате чего в воздушной камере создается разрежение.

Под его воздействием вода активно выкачивается из бака до полного опустошения.

Переливное устройство – распространенные поломки и их ремонт

Нормальным является заполнение бачка на 80 % от всей емкости. Это достигается регулировкой впускного клапана, вернее положения поплавка.

Однако возникают ситуации, когда в работе запирающего устройства возникает неисправность и бачок унитаза переполняется. В таком случае переполнение емкости неизбежно и вода выливается на пол.

Чтобы избежать такой ситуации в емкость устанавливается переливная труба, выходящая в слив. При повышении уровня жидкости сверх нормы, она вытекает через трубу в слив, предотвращая затопление помещения.

Смотреть видео

Однако такая ситуация, когда вода вытекает из бачка без остановки, является признаком неисправности и поводом для немедленного вмешательства для ее устранения. Учитывая современные тенденции в производстве сантехники, по всей видимости, не придется восстанавливать работоспособность сломавшегося узла, а необходимо заменить его полностью.

Но замененный узел все же придется разобрать, чтобы понять почему он вышел из строя и устранить причину. Например, установить внутренний фильтр тонкой (грубой) очистки на входе в бачок.

Другой причиной постоянного пролива воды может стать нарушение герметичности запирающего механизма по причине износа прокладки. Ее нужно просто заменить.

Вообще, протечка воды в  унитаз является типовой поломкой этого прибора. Одной из причин может быть повреждение или износ внутренностей мембраны сифона сливного бачка. При такой неисправности потребуется замена мембраны сифона, и сделать это можно в следующей последовательности:

  1. Слить воду из емкости. Для предотвращения заполнения емкости через впускной клапан, поплавок нужно, каким либо способом закрепить в верхнем положении, а лучше перекрыть шаровый кран на отводе водопровода.
  2. Отвернуть гайку, фиксирующую сливную трубку.
  3. Ослабить гайку сифона, расположенную у основания на выходе из емкости.
  4. Сифон отсоединить от рычага спуска жидкости и вынуть его.
  5. Снять мембрану и заменить ее аналогичной.

  1. Сборку механизма произвести в обратном порядке.

Во время работы необходимо осмотреть и другие внутренности для унитаза и поправить, где это необходимо. По окончании работы нужно заполнить бачок и произвести несколько пробных спусков воды, чтобы убедиться в устранении неисправности.

Также необходимо проверить все стыки в системе на предмет обнаружения протечек. Если таковые обнаружатся – принять меры для их устранения. Когда сделать это не удается – необходимо приглашать квалифицированного сантехника для устранения протечек.

Что делать, если не наполняется бак унитаза

Смотреть видео – что делать если не набирается вода
[sociallocker]

[/sociallocker]

Это одна из типичных неисправностей системы смыва в унитазе. При ее возникновении не стоит бежать в магазин за новым бачком. Попробуем разобраться в ситуации самостоятельно, действуя по следующему алгоритму.

  • Снять крышку.
  • Проверить положение поплавка. В ряде случаев причиной неисправности является его перекос, препятствующий перемещению внутри емкости. Необходимо восстановить положение, заполнить бачок и сделать пробный спуск жидкости.
  • Проверить наличие воды в системе водопровода на других консолях.
  • Перекрыть кран на вводе и отвернуть шланг подключения. Осмотром убедиться в том, что он не засорен.
  • Осмотреть отверстие в корпусе впускного клапана, при необходимости прочистить от загрязнения гвоздем или упругой проволокой.
  • Проверить ход поршня, если он тугой, необходимо извлечь и прочистить поверхность этой детали, добиваясь свободного перемещения в корпусе.

По окончании этих работ надо собрать систему обратно и произвести пробное наполнение бака два – три раза. Как правило, таких действий достаточно для устранения неполадки. Если наполнения емкости по-прежнему не происходит – придется навестить магазин сантехники и купить новый клапан.

Установка производится в обратном порядке. Одновременно с этим советуем купить и установить фильтры для очистки водопроводной воды и установить их сразу за водопроводным краном.

Установление факта, что сломался бачок унитаза не должно приводить человека в шок. Большинство неисправностей можно устранить своими руками. Если это не удается, вызывайте аварийную службу – за определенную плату они легко устранят любую неполадку.

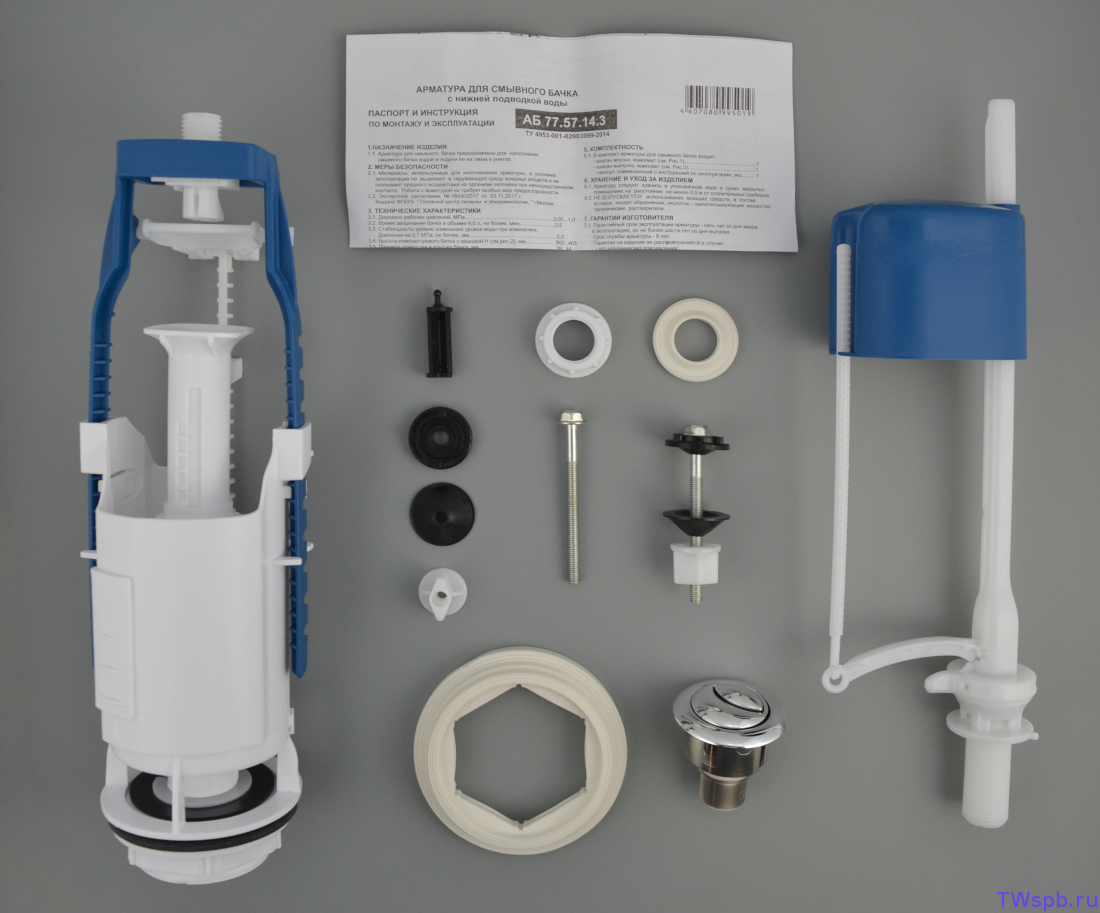

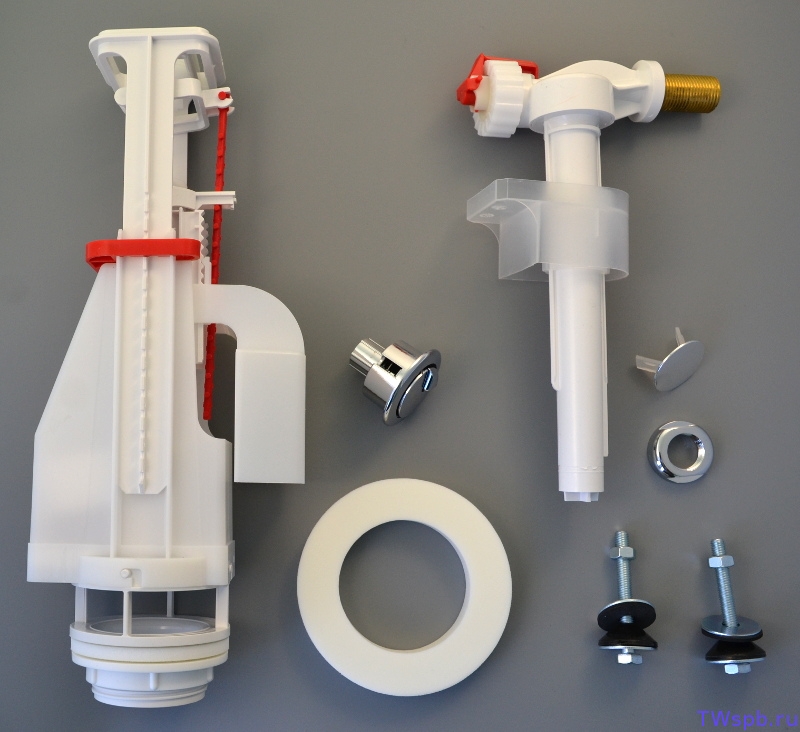

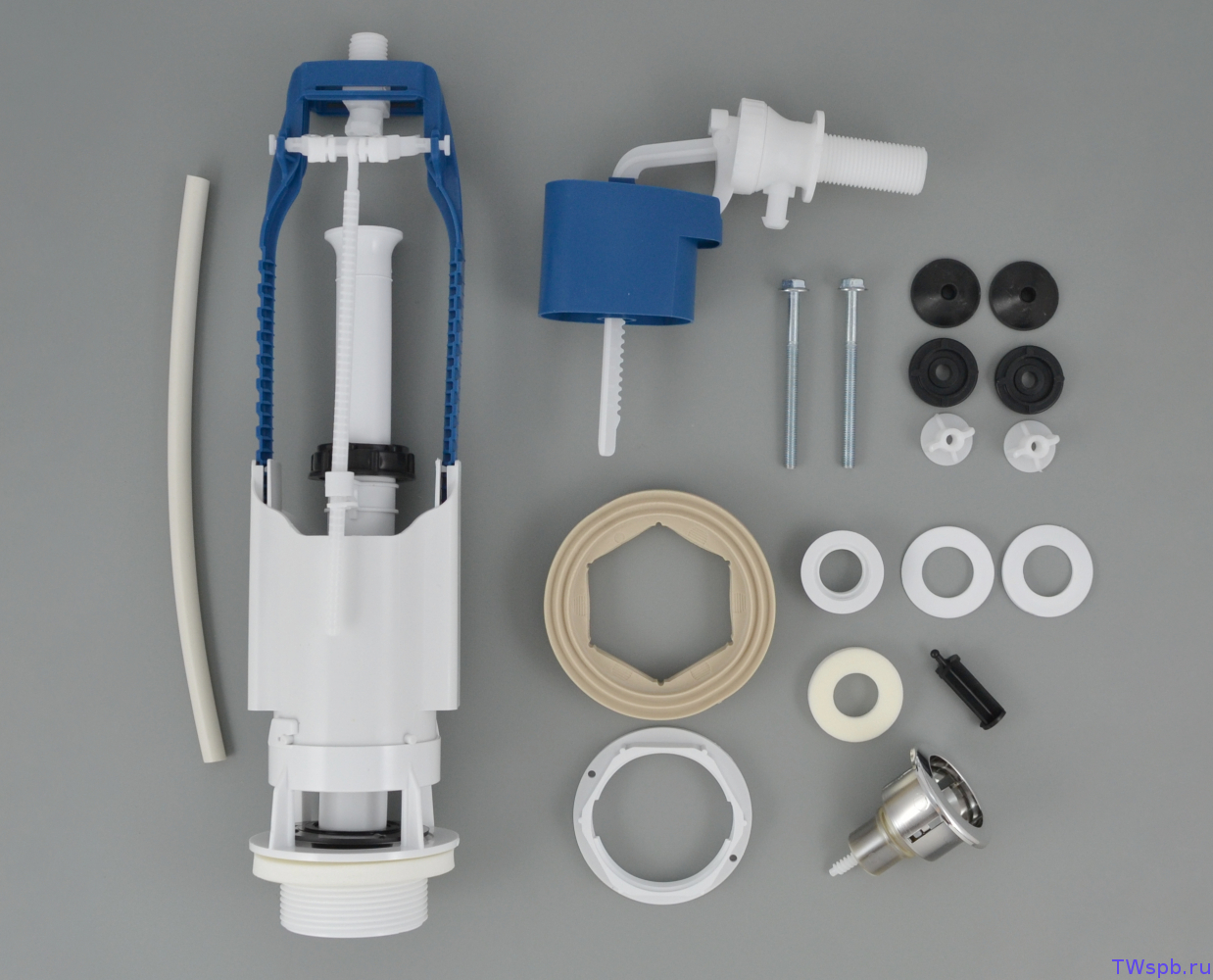

Монтаж и замена арматуры

«Ничто не вечно под луной», это в полной мере относится и к сливным устройствам для унитазов. Рано или поздно приходится приступить к замене арматуры, то есть внутреннего устройства бачка. Принимая решение о выполнении работ своими руками, надо учесть рад обстоятельств:

  1. Сама потребность в замене предполагает значительный срок службы своего устройства. Поэтому, отправляясь за покупкой внутренностей, надо хотя бы примерно знать возраст устройства.
  2. Производителей сантехники множество и каждый из них вносит свои конструктивные особенности в устройство. Поэтому нужно знать еще и автора изделия.
  3. Необходимость в починке и выполнение ее самостоятельно требует определенных знаний и навыков, а также наличие специального инструмента.

Монтаж внутренностей сливного бачка – кропотливая работа, сравнимая со сборкой нового изделия, поэтому отнестись к ней надо максимально внимательно и ответственно. В противном случае могут образоваться течи, устранение которых весьма хлопотно.

Видео – замена арматуры
[sociallocker]

[/sociallocker]

Следует помнить, что внутренности бачка могут представлять собой довольно сложные и хрупкие конструкции, поломка которых при неправильной установке весьма вероятна.

Различие во внутренностях арматуры различных производителей может зависеть от способа подачи воды. Различают такие особенности.

  • Боковая подача жидкости предусматривает расположение внутренностей в верхней части бачка, что характерно для отечественных изделий. Такая система наиболее экономична, но подача жидкости сопровождается заметным шумом. В более престижных моделях вода подается по трубке, конец которой опущен на дно и заливка производится тихо.
  • Устройство для подачи воды снизу чаще всего встречается на моделях зарубежного производства, но в последнее время попадаются и на отечественных изделиях.

Сливные устройства срабатывают при подтягивании рычага вверх или при нажатии кнопки, которых может быть две для различной дозировки воды при смыве.

Каких принципов нужно придерживаться при ремонте

Смотреть видео – внутреннее устройство и принцип действия
[sociallocker]

[/sociallocker]
Перед началом работ необходимо подготовить оборудование. Это означает выполнение следующих мероприятий:
  1. Нужно перекрыть кран на трубе водопровода перед впускным клапаном.
  2. Снять крышку. Возможно, для этого понадобится отвернуть фиксатор в виде кнопки, расположенный обычно на левой стенке емкости. Отвернуть фиксирующий винт и снять крышку, получая доступ к внутренностям бачка.
  3. Осмотреть арматуру для выявления изношенных или сломанных элементов.

Внутри арматуры для наполнения находится мембранный клапан или поршневой затвор. Любое из этих исполнений чувствительно к мелкодисперсным загрязнениям, всегда присутствующим в водопроводной воде.

Оседая на стенках труб и любых поверхностей, с которыми она соприкасается, эти загрязнения препятствуют работе механизмов арматуры. Структура этого осадка очень прочна, и удаляется она только механическим путем.

Если на входной трубе не установлены фильтрующие устройства, периодическая замена арматуры неизбежна. Можно отказаться от кнопочного механизма слива в пользу штокового.

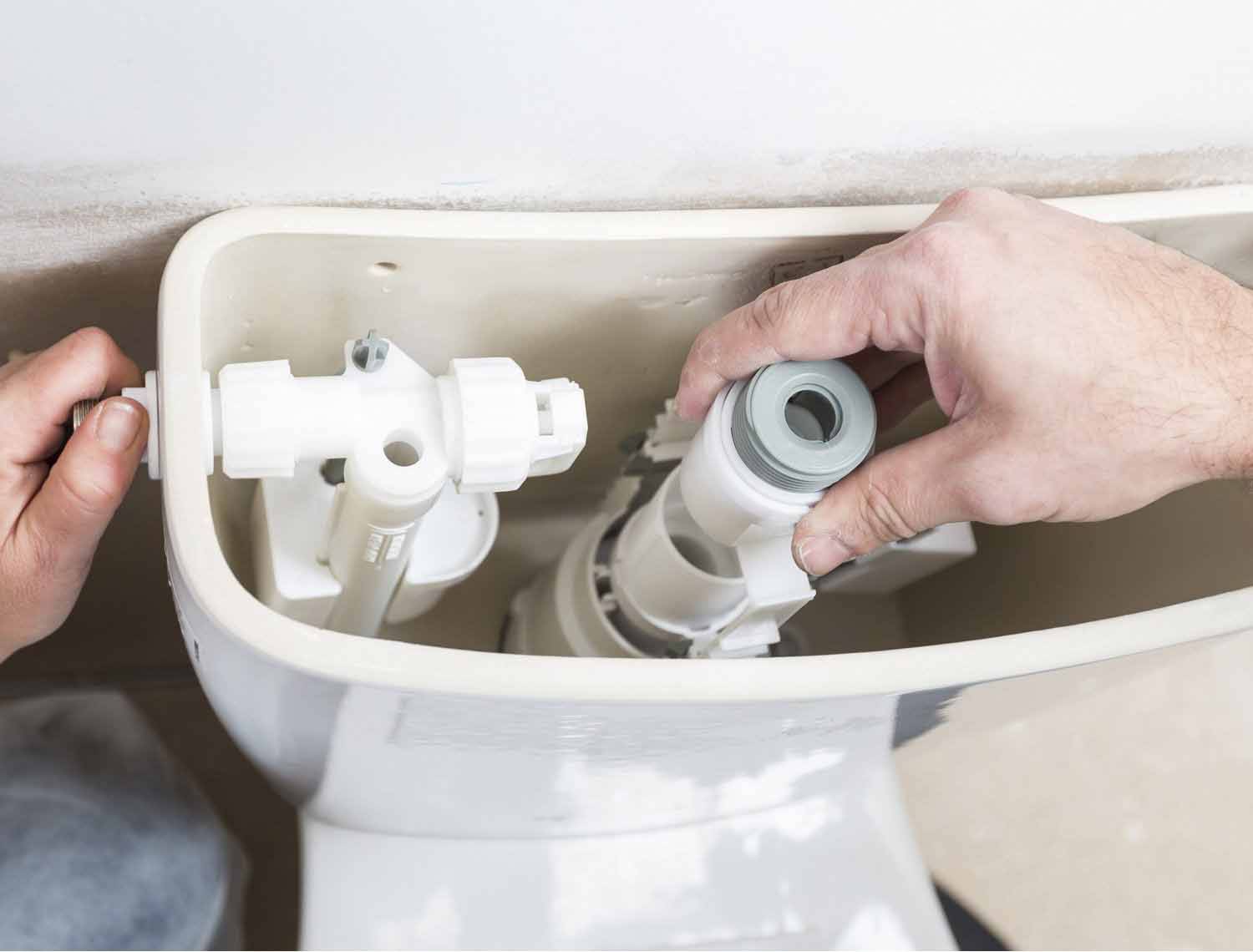

Для установки нового механизма в бачке нужно сначала извлечь старый. Это можно выполнить, проворачивая его по часовой стрелке до полного вывода из зацепления. При этом не следует применять чрезмерных усилий, если место крепления сломается, извлечь его будет проблематично.

Новая арматура должна соответствовать бачку по размерам, на это нужно обращать внимание при покупке.

Смотреть видео

Нужно также обращать внимание на правильную установку уплотняющих элементов – прокладок. Их размещение с перекосом может привести к возникновению дополнительных нагрузок и, со временем, к образованию трещин в корпусе, что губительно для керамических изделий.

При установке крепежа к нему нельзя применять чрезмерных усилий, чтобы не создавать дополнительных нагрузок.

Установка внутренностей бачка не представляется как сложная операция. Ее вполне можно выполнить собственноручно.

Заключение

Основным требованием при эксплуатации таких сантехнических изделий является постоянный надзор за их работой. Любое отклонение от нормы свидетельствует об определенных изменениях в начинке прибора и нужно четко понимать последствия таких изменений.

Самыми опасными явлениями являются ситуации, когда вода переливается выше допустимого уровня. Это чревато затоплением соседей снизу и реальными немалыми затратами на устранение последствий.

Смотреть видео

РЕМОНТ СЛИВНОЙ БАЧОК УНИТАЗА НОВАЯ ИДЕЯ! пропускает клапан и идет перелив в унитаз


Watch this video on YouTube

В настоящее время на рынке сантехники появились устройства для подключения унитаза непосредственно к водопроводу. При этом отпадает необходимость в бачке как таковом. Следует думать, что будущее за изделиями такого рода.

Устройство сливного бачка унитаза: основные поломки и способы их устранения

Обнаружив незначительную течь или иную неисправность унитаза, очень много людей, в основном, вызывают сантехника – у них даже не появляется мысли про то, что убрать возникшие трудности можно лично. Непонимание сути вопроса и боязнь выполнить что-нибудь не так заставляет людей выплачивать большие деньги за простой ремонт – хоть для того, чтобы отказаться от дорогих услуг специалистов по сантехнике, многого не потребуется. Все, что нужно для этого, знать устройство сливного унитазного бачка и уметь пользоваться простейшими инструментами. Конкретно данным вопросом мы и займемся в текущем мастер-классе, в котором одновременно с сайтом stroisovety.org выучим все вариации допустимых неполадок унитаза и научимся их ликвидировать.

Устройство сливного унитазного бачка

Устройство сливного унитазного бачка: ключевые узлы и рабочий принцип

В профессиональном мире сантехников все внутренности бачка для слива называются не иначе как арматура запорная, основное ее направление – управление потоками воды. На случай с унитазом – это наполнение бака и его слив. Чтобы понимать, с чем потребуется иметь дело, делая ремонт унитаза собственными руками, сначала попытаемся разобраться с его конструкцией.

Посмотрев вовнутрь бака, неосведомленный человек увидит всего две детали – поплавок и механизм слива. Специалист, в отличии от первого, обнаружит в баке два достаточно непростых механизма, включающих в себя массу деталей – их мы и рассмотрим подробно, так как собственно с ними потребуется иметь дело.

Клапан водоподачи (поплавок) состоит из 2-ух главных частей – корпуса, в котором поставлена мембрана, отвечающая за водо подачу, и сам поплавок, связанный с мембраной системой рычагов. Для регулировки количества подаваемой в бачок воды поплавок оборудуется регулировочным винтом, вращая который в какую-то определенную сторону, можно опускать или приподнимать поплавок, таким образом регулируя уровень наполнения бака. Если унитаз недостаточно прекрасно смывает или, наоборот, расходует много воды, то необходимо настраивать поплавок.

Ремонт унитаза собственными руками фото

Устройство механизма слива унитазного бачка в большинстве моделей может быть довольно сложным. Если вести разговор о стандартном сливе, то он в себя включает всего три ключевые части – корпус, клапан и кнопку слива. Рабочий принцип у данного механизма сложностью не выделяется – в пластиковом корпусе размещен подвижный клапан, который управляется кнопкой, связанной с ним системой рычагов. Также, для устранения чрезмерного наполнения бака водой клапан оснащен переливом, направляющим остатки воды в унитаз, минуя клапан. Перелив расположено по середине механизма слива и собой представляет трубку из пластика, имеющую возможность подниматься и спускаться вниз – это как бы регулировка.

Ремонт сливного унитазного бачка: поломки и способы их устранения

В основном, все трудности, связанные с поломкой унитазного бачка, одинаковые и связаны с тремя его ключевыми узлами – поплавком, сливным механизмом и самим корпусом бачка. Начинаем поэтапно.

Поломки поплавка: как отремонтировать

С поплавком может произойдет всего две не приятные моменты – он может либо не подавать воду в бак вообще, или совсем не закрывать ее подачу. В двух случаях виновниками «празднования» выступают только две его части – это перекрывающий клапан и сам поплавок. С поплавком обстоят дела очень просто. Тут в зависимости от его конструкции – многие модели унитазов имеют поплавок в качестве пустотелого в середине предмета, наполненного воздухом, а некоторые в качестве перевернутого стакана. Вариант первый поплавка значительно хуже – если по каким-то причинам вовнутрь груши проникает вода, поплавок перестает трудится. Один выход – это замена всего устройства, закрывающего воду. Со вторым вариантом поплавка может появиться лишь одна трудность – он обрастет грязью и также перестанет трудится. Тут можно обходится элементарной его промывкой.

Ремонт сливного унитазного бачка

Что же касается закрывающего клапана, отвечающего за дозированную водо подачу, то во всех его проблемах необходимо обвинять мембрану или забитые водопроводящие отверстия. Для работ по ремонту подобных поломок поплавок потребуется разобрать – для этого необходимо снять маленький защитный колпачок, вытянуть мембрану, хорошенечко вымыть все внутренние протоки и установить мембрану на место, закрыв его защитным колпачком. Колпак снимается с поворотом. Вообще, мембрану можно назвать самым слабеньким местом поплавочной системы – если уж вы делаете ремонт унитазного бачка собственными руками, то эту мембрану лучше сменить новой. В основном, запаска прилагается вместе с новым поплавком – более того, приобрести ее на рынке не проблема.

Ремонт унитазного бачка собственными руками

Сейчас пару слов о регулировке поплавка – делается она просто. Набираем бак и смотрим, до каких пор доходит вода – ее уровень обязан быть ниже боковых дырок бака на 3–4см. Если таких нет, то ориентиром может послужить механизм слива – вода должна не очень много закрывать его корпус (перелив в учет не берется, его можно настроить). Чтобы достигнуть нужного уровня воды в баке, сам поплавок необходимо либо опустить, что уменьшит содержание жидкости в баке, либо поднять, если нужно приличное количество воды. Регулировка выполняется винтом или, как это бывает в недорогих устройствах, переустановкой планки.

Как отремонтировать сливной унитазный бачок

Механизм слива: неисправности и их удаление

Вопрос, как отремонтировать унитазный бачек, а точнее его механизм слива, может сводиться к устранению только одной поломки – в большинстве случаев она выражается в систематическом вытекании воды в сам унитаз. Происходить подобная проблема может по двум причинам.

Устройство механизма слива унитазного бачка фото

  1. Ошибочная регулировка перелива. Если его трубка опущена очень низко, а поплавок набирает высокий уровень воды, то убрать данную проблему можно элементарной регулировкой. Сначала необходимо поднять трубку перелива – ее необходимо просто потянуть руками вверх. Подняли? Смотрим, что выполняется дальше – если на этом течь закончилась, то все прекрасно, если вода опять начинает уходить через перелив, то необходимо поднять трубку выше. Если приподнимать уже некуда, и появляется вероятность перетекания воды через верх бака или его боковые отверстия, то необходимо опустить поплавок.

    Как отремонтировать унитазный бачек фото

  2. Поломки клапана. Вопрос, как отремонтировать сливной унитазный бачок, если не держит клапан, может появляться по двум причинам: либо пересох сам резиновый клапан, либо под него попал мусор. И в обоих случаях механизм слива потребуется разобрать (бак для этого снимать не надо). Механизм слива очень просто зонируется на 2 половины, благодаря чему возникает доступ к клапану и отверстию для слива. Сначала открывшееся отверстие для слива и сам клапан необходимо очистить, после этого, вернув все назад, выверить его работу. Если не помогло, то необходимо поменять мембрану клапана.

Более того, в баке унитаза возникают и прочие поломки – к примеру, может протекать соединение между баком и унитазом или поломаться механическая часть арматуры запорной. Что же касается первого, то тут необходимо отсоединить бак от унитаза и просто сменить все присущие там прокладки, включая уплотнители винтов, которые объединяют бачок и унитаз. Что же касается второго, то данные проблемы не иначе, как приобретением и сменой того либо другого механизма, не решить.

Как отремонтировать сливной унитазный бачок

Теперь можно сказать все, что необходимо знать про ремонт унитаза. Устройство сливного унитазного бачка считается несложным, и его ремонт также не смотрится грандиозно. Будем надеятся, что вышеизложенные знания смогут помочь вам в устранении неполадок бака собственными руками. Ну а вообще, чтобы что-нибудь отремонтировать, необходимо разобрать эту вещь до винтика и собрать снова – этот подход к делу даст возможность точно выучить конструкцию устройства и очень точно определить поломка.


Похожие статьи

Из чего состоит сливной бачок унитаза: как называются внутренности бачка?

Даже самый надежный сантехнический прибор может сломаться. Особенно неприятно если это изделие, ежедневно используемое всеми членами семьи. Если вышла из строя арматура сливного бачка унитаза, то ждать пару суток пока придет сантехник совсем не хочется, согласны? Тем более, что такую проблему можно успешно решить своими силами.

Прежде чем приступить к ремонту, необходимо разобраться в конструкции бачка, устройстве сливного механизма и понять принцип работы водослива. В статье подробно рассмотрены все перечисленные моменты, а также описаны возможные поломки арматуры унитаза и способы их устранения.

Бачок унитаза: а что внутри?

Унитаз занимает центральное место в любом санузле. Если без душевой кабинки или ванны можно обойтись, используя поддон для омовений, то унитаз является незаменимым прибором не только для каждого члена семьи, но даже для некоторых домашних питомцев.

Поэтому знать его особенности и устройство просто необходимо, чтобы субботним утром не оказаться один на один с такой поломкой.

Починить или заменить арматуру бачка можно и своими руками. Главное, перекрыть воду перед началом работ и ознакомиться с рекомендациями производителя по регулировке конструкции

Особенности сливных бачков

Баки для унитазов отличаются по материалу изготовлению, способу установки и подключения к водопроводу, типу расположения кнопки/рычага. Да и ценовой диапазон этого типа сантехнических приборов весьма широк – от недорогих отечественных моделей до эксклюзивных дизайнерских вариантов именитых производителей сантехники.

По материалу изготовления выделяют следующие виды бачков для унитаза:

  • фаянсовые;
  • пластиковые;
  • чугунные.

Водосливная арматура, используемая для унитазов, в основном производится из пластика. Это касается даже дорогих моделей.

Лишь в эксклюзивных вариантах сантехники используют металлическую арматуру. Причем, ее изготавливают из латунных и бронзовых сплавов

Фаянсовые бачки получили признание и наибольшее распространение во всем мире. Именно этот материал чаще всего можно встретить в санузлах, где установлена пара унитаз + бачок.

Фаянсовые изделия производят как отечественные производители, так и именитые западные фирмы. Подобрать наиболее оптимальный вариант для своего санузла не составит труда

Пластиковые модели сливных баков имеют приплюснутую форму. Это обусловлено спецификой их применения – так называемые подвесные унитазы, когда устройство для смыва устанавливаются в стену. Конструкция отличается надежностью, простотой в обслуживании и длительным сроком службы.

Пластиковые баки для унитазов после установки обязательно должны иметь ревизионное окно. Оно, как правило, находится за кнопкой для смыва

Чугунные бачки – это пережиток прошлого. Тяжелые, громоздкие и непрезентабельные конструкции все еще остаются в использовании многих рачительных жителей нашей страны. Но при ремонте часто старые чугунные изделия заменяют на красивую современную сантехнику.

По способу подключения к водопроводу бывают баки для унитазов с верхней и нижней подводкой. Вторые более предпочтительны – выглядят более презентабельно и создают меньше шума при работе.

Вариант с верхней подводкой производят многие российские сантехнические фирмы. Чтобы уменьшить шум во время набора емкости после слива была усовершенствована арматура

Возможны три способа установки сливного бачка:

  • верхнее крепление;
  • инсталляция в фальш-стене;
  • на полочке унитаза.

Верхнее крепление – это ретро вариант. Такое расположение сливного устройства используется в ванных комнатах, выполненных в ретро стиле.

Бачки для унитазов в ретро стиле весьма популярны среди владельцев ванных комнат большой площади. В скромном санузле такое изделие будет неуместным, да и цена его весьма высока

Инсталляция унитаза используется для подвесных моделей, когда бачок прячется в стене. Это позволяет сэкономить место в санузле и гармонично вписать сантехнику в общую стилистику ванной/туалетной комнаты.

Встроенные в инсталляцию, скрытые фальш-стеной бачки отличаются более высокой ценой сравнительно с недорогой отечественной сантехникой из фаянса

Монтаж на полочке унитаза – традиционное решение. Это привычные модели сантехнической пары, когда сливная система крепится на полочке чаши унитаза.

Преимущества: простота и ценовая доступность. Да и выбор весьма широк – можно подобрать как отечественный вариант, так и элитную сантехнику итальянских, французских или немецких производителей.

Сливной бачок на полочке унитаза – это самый удобный в обслуживании вариант. Если возникает необходимость ремонта, то добраться до арматуры просто

Внутреннее устройство бачка

Внутри каждого сливного бачка имеется запорная арматура для управления работой унитаза. Ко многим моделям арматура идет в комплекте вместе со всеми необходимыми креплениями и гайками.

По способу подачи воды и месту установки в баке различают такие виды арматуры:

  • верхняя подводка;
  • нижняя подводка;
  • универсальная.

Конструкция с верхней подводкой встраивается в бак сбору. Гибкая трубка для подачи воды присоединяется сверху. Это нужно обязательно учитывать, ведь такая арматура подойдет далеко не к каждой модели сливного бачка. В основном, только отечественные производители предусматривают верхнюю подводку в своих сантехнических изделиях.

Арматура с нижней подводкой идет в комплекте к большинству сливных бачков западного производства. Причем, конструкция пластиковая, но качество всех составляющих высокое.

Когда требуется замена отдельной детали или всей арматуры с нижней подводкой воды, лучше купить более дорогостоящую конструкцию зарубежных фирм. Она прослужит дольше (+)

Универсальная арматура на сливной бак унитаза удобна тем, что ее можно поставить как в емкость с нижней, так и с верхней подачей воды. На второе отверстие, по ненадобности, надевается специальная заглушка, идущая в комплекте.

По типу материала, из которого изготовлена арматура, выделяют:

  • пластиковые конструкции;
  • металлические из сплава бронзы или латуни.

Большинство моделей комплектуются арматурой из пластика. Причем, в случае износа отдельных деталей всегда можно приобрести необходимую в магазине сантехники. Если нужной не окажется, то можно купить новую конструкцию.

Металлическая арматура дороже пластиковых аналогов. Изготавливают ее из сплавов, устойчивых к коррозии

Арматура сливного бачка состоит из 3-х основных узлов:

  • заполнение;
  • слив;
  • защита от переполнения.

Заполнение – узел, обеспечивающий наполнение емкости водой, поступающей по гибкой трубе. В конструкции арматуры предусмотрен специальный клапан, перекрывающий доступ воды в нужный момент. Его работу обеспечивает поплавок, который изготовлен из пенопласта или другого легкого материала.

Слив. Основной деталью этого узла является клапан отверстия слива. В действие его приводит тяга в момент нажатия пользователем на кнопку/рычаг.

Защита от переполнения или перелив. Основной элемент этого предохранительного устройства арматуры сливного бака – пластиковая трубка, пустая внутри. Она установлена вертикально в емкости.

Устройство арматуры для сливной емкости унитаза у всех производителей похоже. Отличие в качестве пластика и, соответственно, стоимости комплекта (+)

Принцип работы водосливного устройства

Водосливное устройство бака унитаза запускается в работу путем воздействия пользователя на внешний механизм арматуры. Причем, в зависимости от принципа действия механизма будет отличаться сама конструкция.

Особенности сливной функции бачка

Среди рабочих элементов, используемых для активации функции смыва, такие:

  • кнопка;
  • рычаг;
  • педаль.

Наиболее распространенный вариант – кнопка. Причем, есть модели арматуры с одной или 2 различными кнопками – для выпуска маленького и большого объема рабочей жидкости. 2 версии смыва позволяют экономить не только водный ресурс планеты, но и уменьшить ежемесячный платеж по водоснабжению.

Кнопки чаще всего используются во встроенных моделях сливных устройств и в компактных фаянсовых изделиях

При воздействии на кнопку или рычаг образуется тяга, которая открывает сливной клапан. Вода из емкости объемом 10-12 л устремляется вниз в чашу унитаза, очищая ее и смывая все, что в ней находилось до этого.

Рычаг для управления смывом может быть весьма искусно исполнен и стилизован под металл. Например, бронзу, сталь и прочие

Как происходит заполнение?

Одновременно с опустошением бака опускается поплавок, что приводит к открытию клапана, перекрывавшего подачу воды из системы водоснабжения. Вода постепенно наполняет емкость и как только поплавок окажется на определенном уровне, заданном пользователем ранее, штанга поплавка полностью перекроет подачу воды в сливной бак унитаза.

Модели бачков с пневмоприводом до сих пор встречаются в обиходе. Особенно такой механизм смыва удобен людям с ограниченными возможностями и детям

Как работает защита от переполнения?

Когда в процессе подачи рабочей жидкости произошел сбой или какой-то из механизмов арматуры вышел из строя, срабатывает предохранительное устройство – перелив. Это пустая трубка, соединяющаяся со сливным клапаном.

Принцип ее работы прост – как только уровень воды в бачке станет выше допустимого, вода начнет переливаться в эту трубку и вытекать в чашу унитаза.

Высота расположения верхнего раструба переливной трубки на 1-1,5 см больше, чем выставленный пользователем уровень воды в бачке

Проблемы с арматурой бачка унитаза

Качественный комплект унитаз + сливной бачок от производителя с хорошей репутацией может прослужить около 20 лет. А вот водосливная арматура, даже самая надежная, выйдет из строя раньше. Поэтому важно еще на начальном этапе выявлять и устранять возникающие поломки.

Чаще всего можно столкнуться с такими проблемами:

  • не происходит наполнение;
  • вода постоянно течет в чашу унитаза;
  • отсутствие реакции при нажатии на кнопку/рычаг;
  • протечки в местах соединений;
  • слабый напор слива.

Проблема №1. Наполнение не происходит, если впускная мембрана сильно засорилась. Тогда без ее очистки или же замены не обойтись. Если же состояние мембраны рабочее, а наполнение бачка рабочей жидкостью не происходит, то нужно проверить правильность функционирования поплавка. Возможно, предстоит регулировка или замена поплавка.

Во встроенных моделях осмотр, регулировка и ремонт арматуры проходит сквозь ревизионное отверстие, скрытое за декоративной панелью с кнопкой

Проблема №2. Вода постоянно течет в унитаз, увеличивая показания счетчика холодной воды. Эта проблема возникает при попадании в бачок крупного мусора или других предметов. Все лишнее мешает нормальной работе заливной арматуры бачка. Необходимо разобрать бачок и удалить из него посторонние предметы.

Также постоянную течь в унитазе может вызывать перекос, ослабление крепления или поломка поплавка. Выполнить ремонт поплавкового клапана без особых затруднений можно своими руками:

Галерея изображений Фото из Шаг 1: Отключение подачи воды в бачок Шаг 2: Смыв всей воды из сантехнического бачка Шаг 3: Откручивание крепежа вокруг клапана Шаг 4: Смещение держателя поплавка Шаг 5: Удаление шайбы или мембраны клапана Шаг 6: Удаление осадка вокруг поплавкового клапана Шаг 7: Обратная установка шайбы или мембраны Шаг 8: Проверка работы поплавкового клапана

В случае, когда с поплавком все в порядке, нужно проверить состояние других пластиковых деталей арматуры – штанги, рычага диафрагмы или спицы поплавка.

Проблема №3. При нажатии на кнопку смыва ничего не происходит. Здесь предстоит проверить наличие зазоров в тех местах, где их не должно быть – в местах соединений. Также, могут оказаться сломанными пластиковые детали арматуры, что особенно часто встречается в дешевых моделях, прослуживших более 3-х лет.

Нередкой причиной нарушения подачи воды в бачок является несоответствующая длина сливной и наливной трубок или их повреждение. В борьбе с ситуацией выполняем следующие шаги:

Галерея изображений Фото из Шаг 1: Проверка положения переливной трубки Шаг 2: Проверка состояния и длины наливной трубки Шаг 3: Резка новой наливной трубки для замены Шаг 4: Установка новой трубки на место

Проблема №4. Еще одна неприятность, возникающая с бачком унитаза – протечки в местах резьбового соединения. Чтобы устранить эту неприятность, понадобится заменить герметизирующую прокладку. Если же эта деталь еще не успела износиться, то нужно проверить хорошо ли закручены гайки и нет ли где перекосов.

Проблема №5. Ситуация, когда слив происходит, но его напор слаб, также довольно распространенное явление. Это свидетельствует о нарушении смыва из-за попадания резинового шланга в отверстие выпуска или каких-то других посторонних предметов.

Вариант с использованием сдвоенной кнопки для смывания очень удобен – можно выбирать нужный объем рабочей жидкости для смыва в конкретный момент времени

При выявлении утечки в районе смывного клапана производим следующие действия:

Галерея изображений Фото из Шаг 1: Полное удаление воды из смывного бачка Шаг 2: Ослабление крепежной гайки подающей трубки Шаг 3: Ослабление гаек, удерживающих смывной бачок Шаг 4: Отделение смывного бачка от унитаза Шаг 5: Откручивание контргайки с дна бачка Шаг 6: Раскрой новой смывной трубки Шаг 7: Установка нового сливного клапана Шаг 8: Обратная установка смывного бачка

Если же требуется серьезный ремонт с заменой многих деталей, то проще и дешевле обойдется установка нового сливного механизма с последующей настройкой арматуры.

К ее покупке также нужно отнестись ответственно – купить новую в фирменном магазине или подобрав подходящую модель от другого производителя. Важно учитывать диаметр и расположение подводки у своего унитаза.

Напор при смыве должен быть соответствующий, чтобы обеспечить достаточное омовение стенок чаши унитаза и своевременное удаление канализационных отходов

Выводы и полезное видео по теме

Как достать и промыть или заменить арматура бачка, встроенного в стену, продемонстрировано в видео ролике:

Принцип работы водосливной арматуры бачка унитаза подробно описан в видео:

Об устройстве и сборке арматуры, устанавливаемой в бачок унитаза, рассказывается в видео ролике:

Описание и характеристику сливного механизма унитазов можно увидеть в видео:

Наглядный и полезный видео ролик о ремонте узла слива в унитазах:

Изучив внешнее устройство сливного бачка, можно не бояться неприятных сюрпризов. Если вдруг бачок перестанет набираться или вода будет постоянно протекать, можно попытаться своими силами разобраться с проблемой, осмотрев арматуру и разобрав соответствующий рабочий узел.

Если же устранением поломки будет заниматься сантехник, то принимать результаты его работы будет намного проще.

Обнаружив незначительную течь или иную неисправность унитаза, очень много людей, в основном, вызывают сантехника – у них даже не появляется мысли про то, что убрать возникшие трудности можно лично. Непонимание сути вопроса и боязнь выполнить что-нибудь не так заставляет людей выплачивать большие деньги за простой ремонт – хоть для того, чтобы отказаться от дорогих услуг специалистов по сантехнике, многого не потребуется. Все, что нужно для этого, знать устройство сливного унитазного бачка и уметь пользоваться простейшими инструментами. Конкретно данным вопросом мы и займемся в текущем мастер-классе, в котором одновременно с сайтом stroisovety.org выучим все вариации допустимых неполадок унитаза и научимся их ликвидировать.

Устройство сливного унитазного бачка

Устройство сливного унитазного бачка: ключевые узлы и рабочий принцип

В профессиональном мире сантехников все внутренности бачка для слива называются не иначе как арматура запорная, основное ее направление – управление потоками воды. На случай с унитазом – это наполнение бака и его слив. Чтобы понимать, с чем потребуется иметь дело, делая ремонт унитаза собственными руками, сначала попытаемся разобраться с его конструкцией.

Посмотрев вовнутрь бака, неосведомленный человек увидит всего две детали – поплавок и механизм слива. Специалист, в отличии от первого, обнаружит в баке два достаточно непростых механизма, включающих в себя массу деталей – их мы и рассмотрим подробно, так как собственно с ними потребуется иметь дело.

Клапан водоподачи (поплавок) состоит из 2-ух главных частей – корпуса, в котором поставлена мембрана, отвечающая за водо подачу, и сам поплавок, связанный с мембраной системой рычагов. Для регулировки количества подаваемой в бачок воды поплавок оборудуется регулировочным винтом, вращая который в какую-то определенную сторону, можно опускать или приподнимать поплавок, таким образом регулируя уровень наполнения бака. Если унитаз недостаточно прекрасно смывает или, наоборот, расходует много воды, то необходимо настраивать поплавок.

Ремонт унитаза собственными руками фото

Устройство механизма слива унитазного бачка в большинстве моделей может быть довольно сложным. Если вести разговор о стандартном сливе, то он в себя включает всего три ключевые части – корпус, клапан и кнопку слива. Рабочий принцип у данного механизма сложностью не выделяется – в пластиковом корпусе размещен подвижный клапан, который управляется кнопкой, связанной с ним системой рычагов. Также, для устранения чрезмерного наполнения бака водой клапан оснащен переливом, направляющим остатки воды в унитаз, минуя клапан. Перелив расположено по середине механизма слива и собой представляет трубку из пластика, имеющую возможность подниматься и спускаться вниз – это как бы регулировка.

Ремонт сливного унитазного бачка: поломки и способы их устранения

В основном, все трудности, связанные с поломкой унитазного бачка, одинаковые и связаны с тремя его ключевыми узлами – поплавком, сливным механизмом и самим корпусом бачка. Начинаем поэтапно.

Поломки поплавка: как отремонтировать

С поплавком может произойдет всего две не приятные моменты – он может либо не подавать воду в бак вообще, или совсем не закрывать ее подачу. В двух случаях виновниками «празднования» выступают только две его части – это перекрывающий клапан и сам поплавок. С поплавком обстоят дела очень просто. Тут в зависимости от его конструкции – многие модели унитазов имеют поплавок в качестве пустотелого в середине предмета, наполненного воздухом, а некоторые в качестве перевернутого стакана. Вариант первый поплавка значительно хуже – если по каким-то причинам вовнутрь груши проникает вода, поплавок перестает трудится. Один выход – это замена всего устройства, закрывающего воду. Со вторым вариантом поплавка может появиться лишь одна трудность – он обрастет грязью и также перестанет трудится. Тут можно обходится элементарной его промывкой.

Ремонт сливного унитазного бачка

Что же касается закрывающего клапана, отвечающего за дозированную водо подачу, то во всех его проблемах необходимо обвинять мембрану или забитые водопроводящие отверстия. Для работ по ремонту подобных поломок поплавок потребуется разобрать – для этого необходимо снять маленький защитный колпачок, вытянуть мембрану, хорошенечко вымыть все внутренние протоки и установить мембрану на место, закрыв его защитным колпачком. Колпак снимается с поворотом. Вообще, мембрану можно назвать самым слабеньким местом поплавочной системы – если уж вы делаете ремонт унитазного бачка собственными руками, то эту мембрану лучше сменить новой. В основном, запаска прилагается вместе с новым поплавком – более того, приобрести ее на рынке не проблема.

Ремонт унитазного бачка собственными руками

Сейчас пару слов о регулировке поплавка – делается она просто. Набираем бак и смотрим, до каких пор доходит вода – ее уровень обязан быть ниже боковых дырок бака на 3–4см. Если таких нет, то ориентиром может послужить механизм слива – вода должна не очень много закрывать его корпус (перелив в учет не берется, его можно настроить). Чтобы достигнуть нужного уровня воды в баке, сам поплавок необходимо либо опустить, что уменьшит содержание жидкости в баке, либо поднять, если нужно приличное количество воды. Регулировка выполняется винтом или, как это бывает в недорогих устройствах, переустановкой планки.

Как отремонтировать сливной унитазный бачок

Механизм слива: неисправности и их удаление

Вопрос, как отремонтировать унитазный бачек, а точнее его механизм слива, может сводиться к устранению только одной поломки – в большинстве случаев она выражается в систематическом вытекании воды в сам унитаз. Происходить подобная проблема может по двум причинам.

Устройство механизма слива унитазного бачка фото

  1. Ошибочная регулировка перелива. Если его трубка опущена очень низко, а поплавок набирает высокий уровень воды, то убрать данную проблему можно элементарной регулировкой. Сначала необходимо поднять трубку перелива – ее необходимо просто потянуть руками вверх. Подняли? Смотрим, что выполняется дальше – если на этом течь закончилась, то все прекрасно, если вода опять начинает уходить через перелив, то необходимо поднять трубку выше. Если приподнимать уже некуда, и появляется вероятность перетекания воды через верх бака или его боковые отверстия, то необходимо опустить поплавок.

    Как отремонтировать унитазный бачек фото

  2. Поломки клапана. Вопрос, как отремонтировать сливной унитазный бачок, если не держит клапан, может появляться по двум причинам: либо пересох сам резиновый клапан, либо под него попал мусор. И в обоих случаях механизм слива потребуется разобрать (бак для этого снимать не надо). Механизм слива очень просто зонируется на 2 половины, благодаря чему возникает доступ к клапану и отверстию для слива. Сначала открывшееся отверстие для слива и сам клапан необходимо очистить, после этого, вернув все назад, выверить его работу. Если не помогло, то необходимо поменять мембрану клапана.

Более того, в баке унитаза возникают и прочие поломки – к примеру, может протекать соединение между баком и унитазом или поломаться механическая часть арматуры запорной. Что же касается первого, то тут необходимо отсоединить бак от унитаза и просто сменить все присущие там прокладки, включая уплотнители винтов, которые объединяют бачок и унитаз. Что же касается второго, то данные проблемы не иначе, как приобретением и сменой того либо другого механизма, не решить.

Как отремонтировать сливной унитазный бачок

Теперь можно сказать все, что необходимо знать про ремонт унитаза. Устройство сливного унитазного бачка считается несложным, и его ремонт также не смотрится грандиозно. Будем надеятся, что вышеизложенные знания смогут помочь вам в устранении неполадок бака собственными руками. Ну а вообще, чтобы что-нибудь отремонтировать, необходимо разобрать эту вещь до винтика и собрать снова – этот подход к делу даст возможность точно выучить конструкцию устройства и очень точно определить поломка.

В настоящее время сливной механизм бачка унитаза представлен на рынке множеством разновидностей, отличающихся по конструкции. Важно правильно подобрать необходимую, установить ее и отрегулировать. Лишь тогда пользоваться туалетом будет комфортно. Рассмотрим, как работает и из чего состоит данное устройство.

Принцип работы

Бачок устроен довольно просто. Это ёмкость с вмонтированной внутри запорной системой. Последняя выполняет следующие функции:

  • контролирует уровень наполнения воды;
  • сливает её при нажатии кнопки спуска;
  • открывает клапан подачи при сливе, чтобы бачок вновь заполнился.

Арматура сливного бачка

Работает сливной механизм бачка унитаза следующим образом:

  1. С помощью шланга, подключённого к впускному клапану, в ёмкость подаётся вода. В зависимости от конструктивного исполнения подача воды может располагаться сбоку или на днище.

    Виды подвода воды

  2. В ходе наполнения контрольный поплавок, подсоединённый к клапану, постепенно поднимается. Когда уровень воды в баке достигает определённого значения, подача перекрывается.
  3. При нажатии на кнопку слива с помощью рычага на дне поднимается резиновый уплотнитель или груша. Вода начинает стекать в унитаз, пока рычаг вновь её не перекроет.
  4. Поплавок опускается и открывает наливной клапан. Процесс, описанный в 1 и 2 шаге, повторяется. (видео с подробным описанием процесса можно посмотреть )

Двухкнопочная арматура сливного устройства унитаза работает идентично. При нажатии на одну кнопку из резервуара выпускается лишь часть воды, на другую – обеспечивается полный слив. Такая функция помогает экономить жидкость, что актуально для любого жилья с установленными счётчиками. Большая часть современных моделей выпускаются именно в таком исполнении.

Вне зависимости от конструкции принцип действия у всех подобных систем одинаковый. Конечно, существуют некоторые нюансы, но в них легко разобраться, если понимать общий принцип.

Элементы сливного механизма бачка унитаза

Чтобы система правильно функционировала по описанной выше схеме, требуется отлаженная работа всех её составных частей. В зависимости от модели они могут отличаться по внешнему виду, но общий набор практически всегда идентичен. Туда входит:

Сливной механизм бачка унитаза

  1. Наливной или, как ещё называют, впускной клапан. Это патрубок, имеющий резьбу на конце. Он вставляется либо сбоку в отверстие стенки, либо снизу в днище. С помощью гаек его прикручивают к ёмкости, установив предварительно прокладку для полной герметичности. Внутри патрубка имеется запорный механизм, который соединён с рычагом поплавка.
  2. Коромысло (рычаг). Открывает и перекрывает отверстие впускного клапана. К другому концу прикреплён поплавок, представляющий собой пластиковую герметичную ёмкость. Когда последний всплывает на поверхность воды, через рычаг перекрывается запорный механизм, и подача воды прекращается. При сливе происходит обратный процесс.
  3. Отверстие слива, в нормальном состоянии перекрытое резиновой грушей. По внешнему виду это чаще всего эластичная прокладка полусферической формы, которая соединена через шарнир с несущей частью.
  4. Кнопочный механизм, реже – рычажный. Находится сверху на крышке бачка, соединён с сливной системой. При нажатии на кнопку она поднимается, открывая отверстие. В чашу унитаза под собственной тяжестью начинает поступать вода, которая смывает всё содержимое в канализацию.

Расположены эти элементы внутри бачка могут быть по-разному в зависимости от модели. Раньше они поставлялись отдельно и требовали самостоятельной установки. Сейчас весь сливной механизм для унитаза выпускается собранным комплектом. Это значительно облегчает установку и настройку, однако в случае необходимости ремонта усложняет процесс поиска и замены сломанных компонентов.

При установке унитаза и сливного бачка своими руками нужно обратить внимание на все части, которые входят в комплект этих сантехнических изделий. Конечно, первое, на что вы должны обратить свое внимание – это на саму чашу унитаза. Чаши отличаются в основном между собой формой. Важным элементом в составе унитаза является сливной бачок, который надо не только правильно собрать и установить, но и настроить его работу, сэкономив при этом неплохую сумму денег.

Устройство сливного бачка унитаза

В настоящее время на рынке представлен широкий выбор сливных бачков, которые отличаются между собой материалом (керамические и пластиковые), видом механизма, качеством и, конечно, ценой. Если у вас имеется старая модель унитаза, но вышел из строя сливной бачок, можно купить старую модель бачка.

Устройство бачка унитаза в различных моделях сильно не отличается, а ассортимент предлагаемых механизмов включает в себя:

  • Механизмы со стоп-кнопкой.
  • Сливные механизмы с двумя кнопками.
  • Сливной механизм двухрежимный.

Сливные бачки с двумя кнопками стали выпускать относительно недавно, и их появление было вызвано необходимостью экономии водных ресурсов. Большая кнопка смывает всю имеющуюся воду в сливном бачке, а меньшая – только ее часть.

Смыв воды в унитазе тоже отличается и бывает следующих видов:

  • Прямой смыв – когда вода поступает прямо в унитаз из сливного бачка. При этом изменение направления воды не предусматривается.
  • Обратный смыв – при этом вода может менять сове направление при смыве из сливного бачка. Такой вид смыва гораздо более функционален и при работе производит больше шума.

Чтобы точно знать, какой сливной бачок выбрать, как его собирать и как в будущем делать самим его ремонт, нужно знать устройство сливного бачка унитаза. Все принципы работы сливного бачка сводятся к двум простым действиям – набору воды до необходимого уровня, а также спуску воды из бачка в унитаз.

Установка сливного бачка

Чтобы правильно установить сливной бачок, необходимо придерживаться следующих шагов:

  • Сбор всех запасных частей в одну систему. Перед сборкой внимательно ознакомьтесь с инструкцией приобретенной модели унитаза.
  • Укрепление сливного бачка. Этот этап зависит от модели сливного бачка и его расположения по отношению к унитазу.
  • Подключение сливного бачка к водопроводной трубе и к канализации для смыва. Обязательно обеспечить все стыки прокладками, чтобы не было утечки воды.
  • Регулировка уровня наполняемой воды в сливном бачке с помощью поплавка. Регулировка также зависит от конкретной модели поплавка. Скорее всего, как регулировать уровень воды, вы найдете в инструкции.
  • Контрольный запуск сливного бачка, чтобы проверить его работу. Если будут обнаружены дефекты или течь, необходимо их устранить.

Схема сливного бачка унитаза

Устройство сливного бачка унитаза может влиять на интерьер вашего санузла, а также на стоимость унитаза, поэтому перед покупкой нужно внимательно изучить конструкцию сливного бачка. Ведь если вы захотите установить подвесной бачок, то такая установка потребует провести к нему отдельную трубу для подачи воды.

Схема сливного бачка унитаза напоминает обычный гидрозатвор, в котором есть поплавок, система рычагов и пломба. Используя в работе кнопку или имеющийся рычаг, мы направляем запас воды в бачке сверху вниз, добиваясь тем самым вымывания из унитаза продуктов жизнедеятельности в канализацию.

Есть видимые глазу запасные части бачка (бак, крышка, кнопка для спуска воды) и невидимая часть, которая расположена внутри.

Внутреннее устройство сливного бачка унитаза бывает стандартным. В сливном бачке имеются:

  • Поплавковый кран (шар-кран или заливной клапан) – устройство для наполнения бачка водой и регулировки ее количества.
  • Кнопка, которая необходима для смыва воды, находится сверху на крышке.
  • Заглушка – нужно тогда, когда имеется боковой подвод бачка к унитазу. Обычно располагается на противоположной стороне установленного заливного клапана.
  • Сливная арматура.
Монтаж подвесного сливного бачка

Чтобы собрать подвесной сливной бачок, необходимо для начала присоединить смывную трубу к бачку. Стандартный размер трубы бывает 32 мм. На стене необходимо отметить высоту этой трубы, для этого сливной бачок нужно поднять таким образом, чтобы нижний конец трубы располагался на нужной высоте.

Отмечаем точки, в которых затем просверлим отверстия и крепим подвесной бачок. Подвесной бачок крепится дюбелями или специальными кронштейнами строго в горизонтальном положении (регулируется уровнем).

После этого к бачку подсоединяется холодная вода, и сливной бачок заполняется. Не забудьте проверить, чтобы в местах соединения трубы со сливным бачком была прокладка, которая не допустит утечки воды.

Монтаж низкорасположенного бачка

Эта модель унитаза предполагает закрепление сливного бачка на полочке унитаза. Для этого сначала нужно уложить уплотнительную прокладку, которая может быть самоклеящейся. Затем сливной бачок крепят к этой полочке с помощью специальных болтов с прокладками конусообразной формы, которые располагаются внутри сливного бачка.

После того, как сливной бачок прикреплен к полочке, осталось закрутить гайки и герметично прикрыть сквозные отверстия в сливном бачке, чтобы в будущем не было утечки воды. После этого необходимо установить бачок на унитаз, для этого болты бачка и отверстия полочки унитаза совмещаются, а затем затяжные гайки плотно закручиваются. Подключаем подачу воды через шланг, и установка сливного бачка готова.

Установка сливного бачка в стене

Сегодня такая модель сливного бачка пользуется спросом и является модным нововведением. Такой санузел не только привлекателен внешне, но и очень практичен. Во-первых, установка такой модели сливного бачка экономит пространство, а во-вторых, его просто невозможно разбить.

До того, как установить бачок унитаза в стене, нужно внимательно ознакомиться с инструкцией, обычно прилагаемой производителем к унитазу. Модель сливного бачка напоминает канистру, только без ручки, и сделан такой бачок из суперпрочного пластика, а не из фаянса, как другие модели.

В комплекте такого унитаза имеются специальные крепления, с помощью которых сливной бачок крепится либо к черновой стене, либо на специальную раму. Такая монтажная рама обычно совмещена с рамой подвесного унитаза.

Установка подвесного унитаза имеет свои особенности. Во-первых, необходимо собрать специальную металлическую раму для укрепления унитаза, а также спрятать ее за фальш-стеной. Все коммуникации (канализация, холодная вода) и сливной бачок будут находиться позади этой стены.

Обычно металлическая рама со сливным бачком бывает стандартной и приобретается отдельно от унитаза. Эта рама прикрепляется к стене с помощью крепежных болтов. На раме имеется специальный канализационный отвод, который соединяется с базовой канализационной системой. Затем подводится холодная вода и подсоединяется к сливному бачку гибким шлангом.

Главное правило после установки рамы – это тщательная проверка на течь, так как после завершения монтажных работ делается каркас из дерева или алюминиевого профиля для фальш-стены. Стена полностью наглухо обшивается декоративным материалом. На металлический каркас фиксируют кронштейны, на которые устанавливают подвесной унитаз.

Устройство сливного бачка унитаза, расположенного в стене, имеет смывную панель, которая может располагаться отдельно на стене, а в некоторых случаях выступает из чистовой стены. Панель имеет обычно две кнопки: нажав на правую, мы получаем 6 литров воды для смыва, а нажав на левую – 9 литров.

Как работает сливной бачок?

Суть работы бачка сводится к тому, что при его запуске с помощью кнопки клапан, который соединяет бачок с унитазом, переходит в открытое состояние и таким образом сливается вода. Если в бачке понизился уровень воды, срабатывает поплавок, который опускается вместе со спицей. Это позволяет наполнить бачок новой порцией воды.

Обязательным условием для необходимого количества воды в сливном бачке служит регулировка поплавка и фиксация его в нудном положении. Если воды набирается больше, чем нужно, поплавок немного опускают, если воды набирается меньше, чем нужно, поплавок поднимают. Для этой регулировки на поплавке имеются специальные приспособления, с помощью которых производится регулировка.

Ремонт сливного бачка унитаза

Если вы справились самостоятельно с установкой сливного бачка, то вам несложно будет производить его ремонт. В любом случае, мелкий ремонт нужно делать сразу и не откладывать его, так как промедление чревато тем, что вода просочится к соседям снизу, и в этом случае вам придется делать ремонт санузла или квартиры у соседей. Ремонт сливного бачка унитаза производится в следующих случаях:

  • Если бачок унитаза течет в месте крепления к чаше унитаза. Причиной может стать негодная прокладка или недостаточно плотное крепление болтов. Для устранения поломки нужно поменять прокладку или закрутить болты плотнее.
  • Если вода в сливной бачок поступает непрерывно. Это может быть из-за перекоса поплавка, недержания его механизма или вследствие прокладок, которые истерлись и пришли в негодность. Ремонт перекоса самый легкий, для этого нужна регулировка поплавка. Если механизм пришел в негодность, его надо заменить. То же самое касается и старых прокладок.
  • Если вода непрерывно попадает в унитаз. Возможно, это происходит из-за повреждения мембраны сифона. Ремонт заключается в замене поврежденного сифона на новый.
  • Если перестал работать рычаг спуска воды. Это может произойти по причине негодности тяги. Ремонт заключается в смене тяги на новую.
  • Если сливной бачок наполняется с шумом. Решение проблемы в этом случае – прикрепить к поплавковому клапану специальный глушитель.

Во всех этих случаях неисправность можно устранить самим, с помощью инструментов и необходимых запасных частей. Но в процессе ремонта нужно особенно осторожно обращаться с крышкой унитаза. Перед тем, как снять крышку с унитаза, помните о том, что ее поломка потребует замены всего сливного бачка, если не унитаза в целом.

Возможно, что вы сломаете крышку от унитаза с полочкой, который сегодня является редкостью и классикой времен Советского Союза. Полочка находится внутри чаши унитаза. Но тот, кто решится купить и установить такую модель, уже не просчитается. Потребители отличают положительную сторону унитаза с полочкой – это отсутствие всплеска и неприятных ощущений, бесшумность и комфорт.

Возможно, что вы захотите дополнительно к сливному бачку установить гигиенический душ для унитаза, тогда вам потребуется вывод рядом с унитазом отсекающего крана.

Устройство бачка унитаза и принцип действия

Выбирая унитаз, мы часто оцениваем его с эстетической точки зрения, забывая о том, что есть и другие важные моменты. Один из них – механизм сливного бачка, о котором мы вспоминаем лишь при появлении шума или утечке воды. Стоит помнить, что арматура сливного бачка унитаза при всей своей простоте довольно нежная штука. Она требует бережного отношения, а иногда, при возникновении проблем, – повышенного внимания. Помните, что своевременная регулировка арматуры унитаза может спасти соседей от потопа, а вас – от неминуемых финансовых затрат.

Устройство и составные части унитаза компакт

Наиболее популярны напольные унитазы компакт, сливной бачок которых установлен на полке чаши. Их выбирают по двум причинам: недорогой цене и простоте обслуживания.

Несмотря на внешние различия и некоторые технические нюансы, унитазы состоят из следующих конструктивных частей:

На схеме хорошо видно расположение и взаимодействие запорной и сливной арматуры

    1. Сливной бачок. Подвод воды может быть нижним или боковым. Емкости с боковым подводом имеют два отверстия, одно из них закрывается заглушкой. Для слива воды предусмотрена верхняя кнопка, но некоторые унитазы снабжены боковым рычагом. Стандартный объем – около 8-10 л.
    2. Система залива воды. Другими словами, это запорная арматура для унитаза. Она выполняет две функции: при пустой емкости пропускает воду, при наполненной – перекрывает доступ воде. Особое внимание следует уделить запорному клапану. Поршневые клапаны встречаются все реже, наиболее распространены мембранные.
    3. Система слива воды. Другое название – сливная арматура для унитаза. При нажатии кнопки она открывает сливное отверстие, после опустошения бачка закрывает его, при поломке водозапорной арматуры обеспечивает аварийный слив. Средний срок службы – 10-12 лет.

Чаша. Основное различие чаш состоит в устройстве канализационного отвода – прямого или косого. Бачок крепится к полке чаши при помощи болтов, для герметичности между ним и чашей используется резиновая прокладка.

Расположение и принцип действия арматуры в бачке с боковым рычагом такие же, как у модели с верхней кнопкой

В нашем следующем материале приведена подробная инструкция по ремонту сливного бачка унитаза: https://aqua-rmnt. com/santehnika/unitaz-rakovina/remont-slivnogo-bachka-unitaza.html.

Технология установки сливного оборудования

Следует выполнить три действия:

  • установить сливной бачок на полочке унитаза;
  • подсоединить его к водопроводу;
  • отрегулировать арматуру.

Первоначально на полочке закрепляют резиновую прокладку. Многие изделия являются самоклеящимися для более плотного прилегания. Бачок крепится специальными болтами с резиновыми конусообразными прокладками, помещенными внутрь емкости, острыми концами в отверстия.

Форма конуса прокладок защищает емкость от протекания. Болты помещают в отверстия, гайки закручивают – бачок установлен.

Внимание! Затягивать крепеж следует с особой осторожностью, чтобы не перетянуть болты. Керамика может треснуть, значит, придется покупать новый унитаз или сливной бачок.

Следующий этап – подсоединение шланга холодной воды. Наличие прокладки шайбы обязательно, иначе соединение будет протекать. Для проверки пускают воду. Если все соединения сухие, значит, бачок установлен правильно, а унитаз готов к работе.

Все составные части арматуры для сливного бачка продаются в магазине сантехники

Возможные неисправности и их исправление

Иногда требуется вмешательство в работу сливного бачка по причине вынужденного ремонта или из практических побуждений. Рассмотрим наиболее часто возникающие ситуации, когда необходима регулировка арматуры унитаза.

  • Уменьшаем объем смыва. Причина – экономия воды, при современном росте цен за коммунальные услуги этот вопрос становится актуальным. Следует настроить арматуру так, чтобы количество воды в бачке уменьшилось. Если рычаг из латуни, его нужно немного изогнуть. Положение поплавка подскажет необходимую степень изгиба. Современная запорная арматура часто изготовлена из пластика. В этом случае нужно отрегулировать крепежный винт или фиксирующую трещотку.
  • Устраняем протечку бачка. Если постоянно слышится журчание, а вода поступает через перелив, следует поступить так же, как при уменьшении объема смыва. Но возможна и другая причина – износ груши. Эта ситуация еще хуже, так как вода течет постоянно, даже при полупустом бачке. Для решения проблемы необходимо «утяжелить» грушу, привязав к ней несколько гаек, кусок свинца или чугунную муфту. Можно поменять грушу на новую. Для этого старое изделие следует захватить с собой в магазин в качестве образца, так как водосливная арматура для унитазов может отличаться по форме и размерам.

Для замены арматуры сливного бачка требуются самые простые инструменты

  • Устраняем слабый слив. Если унитаз плохо смывает, при этом уровень воды в бачке не имеет значения, скорее всего, что-то попало в слив унитаза или выпуск бачка. Иногда этим предметом является соскользнувший резиновый шланг, делающий поступление воды беззвучным. Он застревает на уровне чаши унитаза и мешает смыву. Если в семье есть дети, в бачке можно обнаружить все, что угодно. Проблема легко решается, если предмет находится сразу под грушей, — его можно достать рукой или пинцетом. Если он провалился глубже, придется снимать бачок.
  • Производим замену большой прокладки. Течь под бачком – признак изношенной прокладки между унитазом и бачком. Необходимо снять бачок, удалить старую прокладку, зафиксировать новую. Ржавчину, появившуюся во время протечки, следует убрать металлической щеткой.

Порой для регулировки арматуры не требуется кардинального ремонта. Перекос поплавка или запорного клапана также способны вызвать течь. Именно поэтому важно перед началом работ аккуратно снять крышку и проверить все части арматуры. Иногда для ремонта сливного механизма достаточно заменить небольшую деталь, болты или прокладки.

Как называется бачок. Особенности различных унитазов

В любом современном жилом доме, квартире либо офисе неотъемлемой частью комфортных условий проживания, работы является наличие туалетной комнаты. Центральное место в этом помещении занимает такое сантехническое устройство, как унитаз.

Эффективность этого прибора определяется многими факторами – правильной организацией канализационной системы, соблюдением всех нюансов подключения к трубе сливной и водоснабжающей.

Но основным элементом конструкции любого унитаза является сливной бачок, от нормального функционирования которого и зависит эргономика и удобство эксплуатации. Ведь при выходе из строя системы смыва нивелируется большинство преимуществ обустройства туалетного помещения в пределах жилой/рабочей площади здания. Как же устроен сливной бачок унитаза?

Классическая арматура для сливного бачка унитаза предусматривает наличие следующих функциональных элементов и устройств:

  • резервуар для воды с крышкой;
  • кнопка (либо рычаг) управления;
  • система набора воды;
  • система слива;
  • система перелива.

Механизм набора воды в емкость

Второе название этого узла – кран поплавковый . Основными элементами этого управляющего механизма являются:

  • запорный клапан;
  • поплавок;
  • штуцер с водопитающей трубкой;
  • штанга подвески поплавка.

Принцип функционирования поплавкового крана следующий : при падении уровня воды в резервуаре ниже установленной отметки (то есть, после осуществления слива) поплавок опускается, приводя в действии клапан подачи воды.

Затем поступающая жидкость поднимает поплавок, и по достижении верхнего установленного предела поплавочная штанга закрывает клапан , прекращая подачу воды.

В заливное отверстие перекрывалось постепенно, вместе с поднятием поплавка. Современные же механизмы позволяют перекрывать его единовременно (по достижении поплавком верхнего положения), что значительно увеличивает скорость наполнения емкости.

Существует два способа организации подачи воды в сливной бачок: . Большинство отечественных моделей бачков исполнены с верхним подключением. Этот способ несколько проще в реализации, но имеет один недостаток – повышенный уровень шума в процессе набора воды.

Более совершенные модели сливных бачков оснащаются заливной системой с нижним подключением . Этот вариант является практически бесшумным, что значительно повышает комфортность эксплуатации сантехнического прибора. К тому же нижнее подключение выглядит более эстетичным.

Монтаж арматуры верхнего подключения осуществляется после , а арматура нижнего подключения монтируется обычно до процедуры закрепления резервуара .

Сливное устройство

Прародителем конструкции слива была схема, основанная на применении грушеобразной пробки, выполненной из мягкой резины. Для приведения в действие механизма необходимо было приподнять вверх штангу, присоединенную к пробке .

Современные конструкции реализованы несколько по-другому. Сегодня механизм слива для бачка унитаза представляет собой единую систему, объединенную с механизмом налива , приводимую в действие кнопкой или рычагом.

Более того, тенденция к экономии природных ресурсов привела к появлению комбинированных , состоящих из двух частей. При нажатии на меньший сегмент осуществляется слив малого количества воды, а при активации большего бачок опорожняется полностью.

В большинстве случаев современная смывная арматура для бачков производится из недорогого пластика. Основными элементами сливного механизма для унитаза являются:

  • клапан отверстия слива;
  • тяга.

Конструкция и действие перелива

Кроме вышеперечисленных механизмов, современные сливные бачки для унитазов оборудуются также системой перелива – предохранительным устройством, предотвращающим переполнение бачка и вытекание воды наружу в помещение в случае выхода из строя системы автозаполнения. Она представляет собой пластмассовую переливную трубку, обычно являющуюся частью системы слива бачка.

Располагается эта трубка обычно вертикально по оси сливного отверстия. Верхний край с раструбом для более эффективного слива находится в 10-15 миллиметрах от максимального уровня воды в резервуаре .

В случае возникновения аварийной ситуации, то есть, несработке закрытия впускного клапана в процессе налива воды, механизм перелива отправит избыточную жидкость в унитаз , обезопасив тем самым поверхность пола туалетной комнаты и отделку аналогичного помещения соседей снизу.

Существуют также модификации комплектов арматуры для сливных бачков унитаза, предусматривающих отдельный выход для переполняющей емкость жидкости, но поскольку они не унифицированы, то есть подходят только к конкретным, ныне устаревшим моделям накопительных резервуаров для унитазов, сегодня они не актуальны.

Что происходит после нажатия рычага/кнопки?

Изначально активируется шток, производящий подъем пробковой груши – запорного клапана сливного узла, в результате чего вода из накопительной емкости свободно проникает в унитаз, омывая его рабочую поверхность, после чего попадает в канализацию. Потом пробка под воздействием собственной массы становится на место , перекрывая ток воды в унитаз.

Одновременно с падением уровня воды в резервуаре открывается запорный клапан впускного механизма и осуществляется наполнение бачка рабочей жидкостью. Этот процесс прекращается по достижении поплавком верхнего положения, которое обычно устанавливается на 20-30 миллиметров ниже боковых отверстий резервуара.

В этом видео вы сможете ознакомиться с устройством и принципом действия сливного бачка:

Наиболее распространенные неисправности

  1. в месте резьбовых соединений . Вызвано обычно неправильным соединением (когда гайка накручивается с перекосом, неплотно) либо выходом из строя .
  2. Вода безостановочно вытекает из резервуара в унитаз , то есть . Причин тут может быть несколько: попадание постороннего предмета между сливным отверстием и пробкой, перекос либо нарушение герметичности пластмассового поплавка.

    Также частой причиной бывает ослабление крепления либо поломка механических элементов – пластиковых штанг, поплавка.

  3. При нажатии управляющей кнопки слив не происходит . Это может быть вызвано, опять же, появлением значительных люфтов в местах соединения, поломкой пластиковых элементов системы. Может потребоваться .
  4. – даже после полного опорожнения бачка не срабатывает заливной механизм. Это происходит в результате неправильной работы поплавка либо засорении впускной мембраны.

Устройство современного сливного бачка отнюдь не настолько сложное, как кажется на первый взгляд. Любой человек, мало-мальски разбирающийся в технике, в силах изучить его, после чего сможет самостоятельно смонтировать бачок для унитаза, отрегулировать арматуру и произвести необходимые в случае возникновения неисправностей.

Невозможно назвать квартиру, частный дом или коттедж благоустроенными, если плохо работает сливной бачок для . Типов данного вида сантехники в современных магазинах насчитывается огромное количество. Но особых отличий строение внутренних механизмов сливного бачка унитаза с кнопкой не имеет.

Принцип работы идентичный. В том случае, если возникли проблемы с поступлением воды в емкость, зачастую причиной является сливной механизм бачка. Как самостоятельно устранить неполадки, расскажем далее.

Вконтакте

Как устроен унитаз

Устройство сливного бачка унитаза с кнопкой не отличается особой сложностью . Внутренности бачка, составляющие сливной клапан для унитаза, – это несколько базовых компонентов:

  • отверстие для слива жидкости, размещенное под определенным углом;
  • переливная трубка, установленная в боковой части по отношении к спускному отверстию;
  • крышка для клапана с уплотнителем в виде резинки;
  • механизм, который выполняет функцию наполнения бачка;
  • кнопка для слива.

Устройство, отвечающее за правильное наполнение бачка водой, – механизм подачи воды. Состоит он из следующих элементов:

  • приспособление с наличием поплавка;
  • запорный клапан.

Принцип работы поплавкового устройства заключается в следующем. К рычажному механизму, для изготовления которого используют металл или пластик, прикреплен непосредственно поплавок. В результате изменения уровня наполняемости емкости унитаза меняется расположение поплавка. При максимальном наполнении емкости приспособление находится в максимально поднятом положении.

Именно в этом положении рычаг воздействует на запорные клапаны , которые не позволяют поступать жидкости в емкость. Как только произошел слив жидкости, поплавок опускается до минимального уровня, и запорный механизм открывается, в результате чего жидкость снова беспрепятственно начинает течь в бачок.

Принцип работы двухрежимного слива

Модели нового поколения снабжаются двойной кнопочкой слива. По мнению специалистов, такое устройство помогает сэкономить количество расходуемой воды. Достигается это благодаря двухрежимному механизму слива:

  1. Стандартный тип слива – это уход воды из бачка полностью, которое по нормам составляет от 4 до 6 литров.
  2. Половинный тип позволяет разделить слив. За один раз он может слить только половину находящейся в бачке воды . Обычно это 2–3 литра. Именно такой тип и позволяет сэкономить воду. Но по своей функциональности он более капризен в отношении наладки и ремонта. Обосновано это тем, что в его устройстве используется большее количество деталей. В результате этого повышается вероятность поломки.

Существует еще один вариант устройства двухрежимной механики. Отличие заключается в отсутствии кнопки слива для унитаза, а степень слива зависит от степени нажатия на рычаг. Если нажать на рычаг слегка, то вода начинает сливаться, а как только отпускают, механизм снова перекрывается. Чтобы полностью слить бачок, необходимо на рычаг нажать сильно и до упора.

Регулируем количество воды в бачке

В сливных емкостях можно регулировать объем жидкости, заполняющей бачок. За эту функцию отвечает спица, на конце которой прикреплен поплавок. Изменяя ее длину, можно изменить и количество воды . Во многих моделях сливных бачков роль рычага играет латунная проволока. Изменить ее длину не составляет труда. Если согнуть ее так, чтобы поплавок оказался выше, то количество воды увеличится. Снижение уровня положения поплавка соответственно уменьшит степень наполняемости емкости.

Во многих вариантах латунные рычаги заменены пластиковыми. В этом случае согнуть его и поменять таким способом уровень поплавка не удастся. Здесь предусмотрено такое устройство, как шпилька, размещенная вдоль оси рычага. Двигая ее в одну или другую сторону, меняют плечо рычага. Чем дальше от боковой части унитаза будет расположен поплавковый механизм, тем больше воды будет поступать в емкость.

В тех моделях, в которых предусмотрен нижний подвод воды, плечо размещается вертикально. В этом случае регулировку производить довольно легко.

Поплавковый механизм двигается вверх или вниз, затем фиксируется специально предусмотренным зажимным приспособлением . Но все-таки некоторые неудобства присутствуют. Для осуществления регулировки приходится снимать крышку бачка.

Усложняется эта процедура тем, что на крышке прикреплена кнопка слива, которая напрямую соединяется со спускным механизмом. При разборке необходимо выполнять работы очень аккуратно, чтобы не повредить всю систему

Повышает вероятность поломки сливного механизма тот факт, что он в основном состоит из деталей, изготовленных из пластика . Но утешает то, что в магазинах в свободном доступе есть как полностью весь механизм, так и отдельные его детали.

Важно! Ремонт сливного механизма в основном зависит от вида поломки. В отдельных случаях можно заменить только деталь, а в других легче выполнить полную замену арматуры.

Устройство и монтаж сливного механизма

За подачу жидкости из сливного отдела в чашу унитаза отвечает соответствующий механизм. Состоит из следующих устройств:

  • сливного сифона;
  • ручки, которая управляет спускным рычагом.

Сифон плотно прилегает к сливному отверстию, что не позволяет пропускать воду без надобности . Данное устройство подразделяется на несколько видов:

  • Упрощенный. Представляет собой устройство цилиндрической формы из плотной резины, в обиходе называемое грушей. Механизмом для поднятия груши чаще всего выступает рычаг, место положения которого определено сбоку бачка. В других случаях – рукоятка, расположенная на крышке. Чтобы привести ее в действие, необходимо поднять ручку вверх.
  • Кнопка, отвечающая за спуск жидкости, монтируется в моделях, которые разработаны по новым технологиям. Размещается на панели изделия, расположенной на переднем плане. Чаще всего можно встретить на изделиях, монтируемых непосредственно в стену.

По окончании монтажных работ по в санузле приступают к установке сливного бачка, а точнее, к сборке внутренней системы.

Как собрать бачок? Для выполнения этой процедуры необходимо следовать следующей инструкции:

  1. На сливной механизм устанавливается резиновая прокладка.
  2. Помещают механизм прямо в емкость и прикручивают посредством пластмассовой гайки.
  3. На крепежи надеваются шайбы из пластмассы или металла . Это уже зависит от того, как укомплектовано изделие. Не забывают и о прокладках из резины. Затем болты вставляются в отверстия, а с обратной стороны монтируют гайки, предварительно установив .
  4. На гайку из пластмассы надевают прорезиненные кольца для уплотнения. В том случае, когда элемент используют новый, то мероприятия по герметизации производить не нужно. В противном случае необходимо тщательно обработать герметиком все соединения.

Совет! нужно тщательно осмотреть все детали с целью выявления дефектов . Если в местах соединения таковые существуют, то необходимо их обработать герметиком. Уплотнительное кольцо также герметизируют. Большую помощь окажет схема сборки, прилагаемая к каждому изделию сантехники.

Цены на сливной механизм для унитаза

сливной механизм для унитаза

Возможные неисправности

В том случае, когда с монтажом арматуры справились и запустили в работу, необходимо следить за их исправностью. Через некоторое время могут возникнуть некоторые неисправности, которые легко можно ликвидировать самостоятельно. Рассмотрим проблемы, которые возникли с подачей воды.

Самая частая поломка – вода не поступает в бачок или, наоборот, не прекращается ее подача. Причиной таких поломок служит клапан, отвечающий за подачу жидкости , или непосредственно поплавок. Поплавки по своей конструкции бывают в виде пустотелых цилиндров или перевернутых стаканов.

Поплавки первого вида ремонту не подлежат, их следует полностью заменять. Иногда приходиться менять весь клапан. Если говорить о поплавке в виде перевернутого стакана, то причиной неполадок может быть образование грязи и других отложений в нем. Решение проблемы – очистить поплавок от отложившихся загрязнений.

В том случае, когда с поплавком все хорошо, а вода все-таки не перестает поступать, причиной поломки может быть изношенная мембрана клапана. Чаще всего запасные детали идут в комплекте. В противном случае деталь покупают и производят ее замену. Для этого с клапана нужно снять колпачок, и извлекается изношенная мембрана. На ее место устанавливается новая деталь. Затем снова закрывается колпачком. Не забывают прочистить и отверстие, через которое поступает вода в бачок.

Бывает так, что вода начинает вытекать через перелив. В этом случае опять обращают внимание на поплавок и выполняют его регулировку. Если это не помогло, то приступают к проверке шпильки . В случае повреждения необходимо заменить ее новой или просто на медную проволоку.

Важно! При проявлении нескольких поломок следует тщательно изучить арматуру, выявить изношенную деталь и заменить ее. Очень часто приходиться полностью менять механизм, если изношено несколько деталей.

Как видим, устройство унитаза не отличается сложностью. В конструкцию бачка входит два рабочих механизма. Первый для подачи и контроля уровня жидкости в сливном бачке, а второй для слива воды в чашу унитаза.

Полезное видео: монтаж сливного механизма унитаза

На сегодняшний день существует несколько типов моделей, но принцип работы во многом схожий. Мастера отмечают, что во всех существующих видах производить установку, регулировку и ремонт самостоятельно абсолютно несложно: понять, как устроен унитаз, под силу даже ребенку. Многие проблемы можно решить на месте самому и не ждать сантехника. Но если речь идет о современном наборе, который встраивается в стену, то в этом случае лучше обратиться к опытным мастерам.

Невозможно представить себе жилье без хорошо оборудованного санузла. И основным в нем является унитаз со сливным бачком.

Туалетный бачок – это неотъемлемая часть данного сантехнического устройства, без которого оно просто теряет смысл своего предназначения. Внутренности сливного бачка унитаза позволяют удалять продукты жизнедеятельности человека подачей дозированной порции воды и снова наполнять емкость.

Оценить в полной мере важность данного сантехнического оборудования в туалете можно только в том случае, когда унитаз сломался и пользование им невозможно.

Сливной бак- внутреннее строение

В процессе усовершенствования разрабатывались и применялись множество конструкций этих изделий. По месту расположения сливные баки можно классифицировать следующим образом:

  1. Верхний – располагается на высоте от приблизительно полутора метров над чашей унитаза, вода подается по трубе после воздействия на висячую ручку. Потянув за нее, открывают сливной клапан, и порция воды поступает в чашу.

  1. Скрытый . Емкость размещается в нише, которую устраивают в стене помещения. Пусковая кнопка при таком варианте располагается на вертикальной плоскости перегородки (дверки). Их обычно изготавливаются из пластмассы.

  1. Компактный бачок крепится непосредственно на чашу унитаза. Для этого на нем предусмотрена специальная полочка с отверстиями. Крепление производится винтовыми деталями, для фаянсовых изделий они изготавливаются из пластика.

Бачки для унитаза могут изготавливаться из различных материалов:

  1. Чугун . Литые изделия из этого материала являются первоначальными способами производства бачков для унитазов. В настоящее время их применение не актуально, но спрос все же остается поэтому они до сих пор производятся. Изделия из чугуна часто оформляются декоративными литыми элементами. Сам по себе материал долговечен и надежен. (См. фото 2.)
  2. Керамика . Самый популярный материал для производства сантехники в настоящее время. Изделия получаются достаточно прочными с чистой гладкой поверхностью, которая легко поддается мойке и чистке. Не рекомендуется для этого использовать порошки и пасты с абразивами.

  1. Пластиковые . Данные сантехнические приспособления производятся способом штамповки из различных полимеров. Преимуществом является высокая точность изготовления, когда доработка механическим способом практически не требуется.

Изделия из полимерных материалов используются, как правило, для скрытой установки, поэтому их ширина меньше, чем у изделий из других материалов.

Внутреннее строение сливного бака


При установке нового унитаза со сливным бачком первое, на что необходимо обратить внимание, это комплектность приобретенного оборудования и его размер . Если состояние чаши определяется чисто визуально на предмет установления ее целостности, то сливное приспособление достойно более пристального внимания. Его нужно не просто правильно установить, но и настроить для работы в оптимальном режиме. Это может дать солидную экономию из-за расхода воды.

На сегодняшний день рынок строительных материалов заполнен массой различных изделий по материалу и внутренней начинке. При желании можно найти и сантехнику устаревших конструкций, если таковая понадобится.

Конструктивные исполнения внутреннего устройства спускных бачков практически одинаковые с незначительной разницей у различных поставщиков:

  1. Механизмы, включающие в себя стоп-кнопку. Вода будет сливается до тех пор, пока она нажата или не вытечет весь объем. Если отпустить кнопку раньше по мере очистки чаши унитаза, жидкость перестает вытекать в нее.
  2. Сливные устройства с двумя кнопками. При нажатии одной из них выливается весь объем воды, а при использовании второй выливается часть жидкости в зависимости от регулировки расхода. Кнопки спутать невозможно – они разного размера. Они появились на рынке сравнительно недавно и это связано с необходимостью экономии водных ресурсов и, как следствие, собственных денег.
  3. Двух режимные сливные механизмы.

Отличаются бачки и по характеру смыва:

  • прямой – при этом вода в чашу течет непосредственно из бачка, по одному направлению;
  • обратный – вода при смыве может менять направление притока, что более эффективно очищает чашу унитаза, правда при этом создается шум.

Типовая схема устройства бачка унитаза напоминает обыкновенный гидрозатвор, включающий в себя поплавок и систему рычагов. При использовании кнопки или тяги (для штоковых механизмов), вода льется сверху вниз, очищая чашу унитаза.

При этом поплавок опускается вниз и, через систему рычагов, открывает впускной клапан, через который вода из водопроводной сети попадает в емкость, наполняя ее для последующего пользования.

Внутренности для сливного бачка включают в себя:

  1. Впускной клапан.
  2. Поплавок.
  3. Сифон.
  4. Систему рычагов для перемещения деталей и узлов механизма.

Впускной клапан

Этот узел у различных производителей представлен множеством конструктивных решений, но суть для всех одна: это приводной клапан на системе водопровода, работающий под воздействием усилия от поплавка.

При опущенном поплавке открывается поршень, и вода через патрубок поступает внутрь бака.

По мере наполнения поплавок поднимается вверх и рычагом смещает поршень наружу, постепенно перекрывая патрубок. При этом вода течет все медленнее и при полном перекрытии сечения, ее поступление в емкость прекращается.

Поплавок

Это изделие представляет собой резиновую или пластиковую емкость, назначение которой в соответствии с названием – плавать. При этом через металлический рычаг он открывает и закрывает впускной клапан .

Сифон

Это устройство для залпового сброса воды из бачка в чашу унитаза. Сифон для бачка унитаза активизируется при нажатии на спускную кнопку, в результате чего в воздушной камере создается разрежение.

Под его воздействием вода активно выкачивается из бака до полного опустошения.

Переливное устройство – распространенные поломки и их ремонт

Нормальным является заполнение бачка на 80 % от всей емкости. Это достигается регулировкой впускного клапана, вернее положения поплавка.

Однако возникают ситуации, когда в работе запирающего устройства возникает неисправность и бачок унитаза переполняется. В таком случае переполнение емкости неизбежно и вода выливается на пол.

Чтобы избежать такой ситуации в емкость устанавливается переливная труба, выходящая в слив. При повышении уровня жидкости сверх нормы, она вытекает через трубу в слив, предотвращая затопление помещения.

Смотреть видео

Однако такая ситуация, когда вода вытекает из бачка без остановки, является признаком неисправности и поводом для немедленного вмешательства для ее устранения. Учитывая современные тенденции в производстве сантехники, по всей видимости, не придется восстанавливать работоспособность сломавшегося узла, а необходимо заменить его полностью.

Но замененный узел все же придется разобрать, чтобы понять почему он вышел из строя и устранить причину. Например, установить внутренний фильтр тонкой (грубой) очистки на входе в бачок.

Другой причиной постоянного пролива воды может стать нарушение герметичности запирающего механизма по причине износа прокладки. Ее нужно просто заменить.

Вообще, протечка воды в унитаз является типовой поломкой этого прибора. Одной из причин может быть повреждение или износ внутренностей мембраны сифона сливного бачка. При такой неисправности потребуется замена мембраны сифона, и сделать это можно в следующей последовательности:

  1. Слить воду из емкости. Для предотвращения заполнения емкости через впускной клапан, поплавок нужно, каким либо способом закрепить в верхнем положении, а лучше перекрыть шаровый кран на отводе водопровода.
  2. Отвернуть гайку, фиксирующую сливную трубку.
  3. Ослабить гайку сифона, расположенную у основания на выходе из емкости.
  4. Сифон отсоединить от рычага спуска жидкости и вынуть его.
  5. Снять мембрану и заменить ее аналогичной.

  1. Сборку механизма произвести в обратном порядке.

Во время работы необходимо осмотреть и другие внутренности для унитаза и поправить, где это необходимо. По окончании работы нужно заполнить бачок и произвести несколько пробных спусков воды, чтобы убедиться в устранении неисправности.

Также необходимо проверить все стыки в системе на предмет обнаружения протечек. Если таковые обнаружатся – принять меры для их устранения. Когда сделать это не удается – необходимо приглашать квалифицированного сантехника для устранения протечек.

Что делать, если не наполняется бак унитаза

Смотреть видео – что делать если не набирается вода

Это одна из типичных неисправностей системы смыва в унитазе. При ее возникновении не стоит бежать в магазин за новым бачком. Попробуем разобраться в ситуации самостоятельно, действуя по следующему алгоритму.

  • Снять крышку.
  • Проверить положение поплавка. В ряде случаев причиной неисправности является его перекос, препятствующий перемещению внутри емкости. Необходимо восстановить положение, заполнить бачок и сделать пробный спуск жидкости.
  • Проверить наличие воды в системе водопровода на других консолях.
  • Перекрыть кран на вводе и отвернуть шланг подключения. Осмотром убедиться в том, что он не засорен.
  • Осмотреть отверстие в корпусе впускного клапана, при необходимости прочистить от загрязнения гвоздем или упругой проволокой.
  • Проверить ход поршня, если он тугой, необходимо извлечь и прочистить поверхность этой детали, добиваясь свободного перемещения в корпусе.

По окончании этих работ надо собрать систему обратно и произвести пробное наполнение бака два – три раза. Как правило, таких действий достаточно для устранения неполадки. Если наполнения емкости по-прежнему не происходит – придется навестить магазин сантехники и купить новый клапан.

Установка производится в обратном порядке. Одновременно с этим советуем купить и установить фильтры для очистки водопроводной воды и установить их сразу за водопроводным краном.

Установление факта, что сломался бачок унитаза не должно приводить человека в шок. Большинство неисправностей можно устранить своими руками. Если это не удается, вызывайте аварийную службу – за определенную плату они легко устранят любую неполадку.

Монтаж и замена арматуры

«Ничто не вечно под луной», это в полной мере относится и к сливным устройствам для унитазов. Рано или поздно приходится приступить к замене арматуры, то есть внутреннего устройства бачка. Принимая решение о выполнении работ своими руками, надо учесть рад обстоятельств:

  1. Сама потребность в замене предполагает значительный срок службы своего устройства. Поэтому, отправляясь за покупкой внутренностей, надо хотя бы примерно знать возраст устройства.
  2. Производителей сантехники множество и каждый из них вносит свои конструктивные особенности в устройство. Поэтому нужно знать еще и автора изделия.
  3. Необходимость в починке и выполнение ее самостоятельно требует определенных знаний и навыков, а также наличие специального инструмента.

Монтаж внутренностей сливного бачка – кропотливая работа, сравнимая со сборкой нового изделия, поэтому отнестись к ней надо максимально внимательно и ответственно. В противном случае могут образоваться течи, устранение которых весьма хлопотно.

Видео – замена арматуры

Следует помнить, что внутренности бачка могут представлять собой довольно сложные и хрупкие конструкции, поломка которых при неправильной установке весьма вероятна.

Различие во внутренностях арматуры различных производителей может зависеть от способа подачи воды. Различают такие особенности.

  • Боковая подача жидкости предусматривает расположение внутренностей в верхней части бачка, что характерно для отечественных изделий. Такая система наиболее экономична, но подача жидкости сопровождается заметным шумом. В более престижных моделях вода подается по трубке, конец которой опущен на дно и заливка производится тихо.
  • Устройство для подачи воды снизу чаще всего встречается на моделях зарубежного производства, но в последнее время попадаются и на отечественных изделиях.

Сливные устройства срабатывают при подтягивании рычага вверх или при нажатии кнопки , которых может быть две для различной дозировки воды при смыве.

Каких принципов нужно придерживаться при ремонте

Смотреть видео – внутреннее устройство и принцип действия


Перед началом работ необходимо подготовить оборудование. Это означает выполнение следующих мероприятий:
  1. Нужно перекрыть кран на трубе водопровода перед впускным клапаном.
  2. Снять крышку. Возможно, для этого понадобится отвернуть фиксатор в виде кнопки, расположенный обычно на левой стенке емкости. Отвернуть фиксирующий винт и снять крышку, получая доступ к внутренностям бачка.
  3. Осмотреть арматуру для выявления изношенных или сломанных элементов.

Внутри арматуры для наполнения находится мембранный клапан или поршневой затвор. Любое из этих исполнений чувствительно к мелкодисперсным загрязнениям, всегда присутствующим в водопроводной воде.

Оседая на стенках труб и любых поверхностей, с которыми она соприкасается, эти загрязнения препятствуют работе механизмов арматуры. Структура этого осадка очень прочна, и удаляется она только механическим путем.

Если на входной трубе не установлены фильтрующие устройства, периодическая замена арматуры неизбежна. Можно отказаться от кнопочного механизма слива в пользу штокового.

Для установки нового механизма в бачке нужно сначала извлечь старый. Это можно выполнить, проворачивая его по часовой стрелке до полного вывода из зацепления. При этом не следует применять чрезмерных усилий, если место крепления сломается, извлечь его будет проблематично.

Новая арматура должна соответствовать бачку по размерам, на это нужно обращать внимание при покупке.

Смотреть видео

Нужно также обращать внимание на правильную установку уплотняющих элементов – прокладок. Их размещение с перекосом может привести к возникновению дополнительных нагрузок и, со временем, к образованию трещин в корпусе, что губительно для керамических изделий.

При установке крепежа к нему нельзя применять чрезмерных усилий, чтобы не создавать дополнительных нагрузок.

Установка внутренностей бачка не представляется как сложная операция. Ее вполне можно выполнить собственноручно.

Заключение

Основным требованием при эксплуатации таких сантехнических изделий является постоянный надзор за их работой. Любое отклонение от нормы свидетельствует об определенных изменениях в начинке прибора и нужно четко понимать последствия таких изменений.

Самыми опасными явлениями являются ситуации, когда вода переливается выше допустимого уровня. Это чревато затоплением соседей снизу и реальными немалыми затратами на устранение последствий.

Смотреть видео

В настоящее время на рынке сантехники появились устройства для подключения унитаза непосредственно к водопроводу. При этом отпадает необходимость в бачке как таковом. Следует думать, что будущее за изделиями такого рода.

Сливные бачки популярными стали лет 200 назад, когда люди стали пользоваться канализацией и водопроводом. Сперва это был обычный сливной бачок клапанного типа к унитазу. Потом появился бачок, снабженный рукояткой, и неприятный запах удалять стало намного проще.

Считается, что работа бачка устроена по принципу гидрозатвора.

В наше время сливные баки по классификации намного разнообразнее, и устройство сливного бачка унитаза полезно просмотреть заранее.

Чтобы иметь возможность выбирать из современного ассортимента именно то, что больше всего подойдет вам, с этим сантехническим прибором лучше познакомиться поближе.

Разновидности сливных бачков

Схема смывного бачка.

По типу материала сливные бачки для унитаза делятся так:

  • металлические (в основном чугунные) — они прослужат очень долго, но по внешности не особенно хороши;
  • керамические — такой бачок довольно надежно работает, монтаж простой, можно выбрать из огромного количества форм и расцветок;
  • пластиковые — они легковесны и очень просты для монтажа, но у них есть и существенный недостаток: их легко повредить, сломать.

По типу механизма спуска:

  • ручной тип — клапан бачка может открываться в зависимости от желаний пользователя, и количество используемой жидкостей можно регулировать самостоятельно;
  • механический тип — регулировка осуществляется правильно без какого-либо вмешательства.

Схема устройства и принцип действия безпоплавкового бачка.

По типу спускового устройства бачки подразделяются следующим образом:

  1. Боковой — на бачке укреплена цепочка, а сам бачок находится на некоторой высоте от унитаза. Сливной механизм работает так: при натяжении веревки рычаг приводится в действие — на противоположном конце поднимается пробка с прокладкой, что позволяет воде попадать в сливную трубу.
  2. Верхний — на верхней части крышки (как правило, по центру) находится кнопка или головка. Вода в сливную трубу попадает после того, как нажата кнопка или поднят вверх шток, то есть стержень. Резиновая груша в момент нажатия поднимается и пропускает воду.

Статья по теме: Граффити в интерьере – способы оформления

По способу установки:

  • первый вариант — когда бачок находится почти под потолком, а с унитазом соединяется при помощи длинной арматуры. Этот вариант обеспечивает при спуске большой напор воды, но в современном дизайне выглядит не очень красиво;
  • второй вариант — бак укреплен на унитазе. Для проведения каких-либо ремонтных работ это очень удобно;
  • третий вариант — встраивание в стену сливной емкости. Это позволяет сэкономить в помещении немного места и аккуратно выглядит. Недостаток в том, что ремонтные и установочные работы правильно проводить оказывается довольно сложно.

Устройство бачка — откуда поступает вода?

Сливной бачок с полочкой, боковой пуск: 1 - крышка бачка, 2 - перелив, 3 - поплавок, 4 - тяга, 5 - рычаг, б - поплавковый клапан, 7- спускной рычаг, 8 - корпус бачка, 9- гайка перелива, ТО - полочка, 11 - шпилька, 12 - прокладка седла, 13 - груша, 14 - гайка, 15 - прокладка, 16 - прокладка фасонная, 17- седло, 18 - дуга, 19 - втулка.

Бачок для унитаза — это керамическая, пластиковая или металлическая емкость, которая бывает самых разных форм, а в качестве оборудования могут быть использованы самые разные механизмы спуска. Но предназначение у бачка — это набор и спуск воды. Это действие возможно благодаря тому, что внутри бачка имеется конструкция, представляющая собой несложный механизм из двух элементов: устройства для слива и устройства подачи воды.

Более детально осмотрев бачок, можно заметить поплавок и клапан поплавка, грушу, рычаги и перелив. Они могут быть выполнены из разного материала: поплавок, к примеру, может быть из латуни или пластика, груша — из пластика или резины. Они могут отличаться по форме или способам соединения, но при этом неизменен их принцип работы.

Статья по теме: Как надежно укрепить поддон душевой кабины?

Устройство для подачи в бак воды совсем несложное: оно действует при помощи арматуры, отвечающей за набор в бак воды. Система ее подачи может быть выполнена одним из следующих способов:

  1. Арматура расположена наверху сливного бачка унитаза, поступление воды идет через боковой канал. В этом варианте поплавок расположен на кончике рычага. При достижении определенного уровня противоположный конец рычага начинает оказывать давление на шток, и при помощи мембраны перекрывается подача воды. Эта система достаточно шумная, но среди отечественного сантехпроизводства она довольно распространена.
  2. Нижняя подача — арматура находится снизу бака. В этой системе передвижение поплавка идет по вертикальному штоку. На запирающую мембрану энергия передается при движении поплавка с помощью специальной тяги, ограничивающей уровень жидкости в баке. По сравнению с предыдущим, этот вариант набора воды получается более тихим.

Механизм, подающий воду, по своему принципу несложная конструкция, которая базируется на всем известных физических законах. Но любая система, пусть даже самая элементарная, может дать сбой. В поплавочном механизме могут возникать такие поломки:

  1. Замедленная подача воды. Чаще всего причиной является засорение перекрывающей мембраны. Чтобы это исправить, достаточно очистить отверстие подачи воды от мусора. Механизм мембраны надо аккуратно разобрать, а потом собрать, постаравшись не оставлять лишних деталей. Инструменты для того, чтобы собрать механизм обратно, понадобятся самые простые: кусачки, плоскогубцы.
  2. Излишнее количество воды в бачке. Ее уровень должен быть правильно отрегулирован — решение зависит от типа поплавка. При боковой подаче уровень регулируется при помощи откручивания рычажной гайки, из-за чего сторона с поплавком опускается. При нижней подаче уровень выставляют при помощи вращения винтовой пластиковой тяги. Вращать следует так, чтобы поплавок опустился и уровень воды понизился.
  3. Если сломались рычаги поплавка, то весь поплавочный механизм бачка подлежит замене.

Как устроен сливной механизм

Схема конструкции сливного бачка.

Добавить сайт в закладки

О том как снять заглушку с канализации .

Конструкция унитаза

Самые главные части в конструкции унитаза – сиденье с крышкой, бачок, чаша и арматура, устройство смыва воды. Существуют варианты унитазов без бачка, где вместо бачка используется сливной кран. Существуют разновидности унитазов с бачком, который расположен отдельно; с бачком, который установлен на полу (он называется компакт). Бачки, расположенные отдельно, требуют дополнительной установки соединительной трубы между чашей и, соответственно, бачком. Ранняя конструкция унитаза предусматривала монтаж бачка на высоте не менее 2 метров, чтобы вода набрала достаточно большую скорость. Позднее эта конструкция была заменена компактными унитазами, более легкими в установке, ремонте и обслуживании. Существуют виды унитазов, в которых бачок установлен скрыто. В этом случае устройство смыва незаметно.

При производстве унитазы отливаются так, чтобы открытая часть чаши постепенно переходила в сифон, находящийся в глубине.

Сифон нужен для обеспечения водяного или гидравлического затвора для газов, которые образуются и скапливаются в системе канализации. Бачок предназначен для накапливания определенного количества воды.

Бачки унитазов обычно изготавливаются из керамики, а отдельно смонтированные бачки могут быть изготовлены из чугуна, пластмассы, стали или любых других водонепроницаемых материалов. В бачке монтируется механизм подачи воды и устройство смыва. Для наполнения бачка придуман поплавковый клапан, с помощью которого перекрывается приток воды при достижении необходимого уровня.

Разновидности смыва

Плюсом горизонтального слива является то, что задняя стенка унитаза под большим напором воды лучше очищается.

Выпускаются унитазы с различными устройствами смыва воды. Например, сифонный спуск используется в бачках с высокой установкой. В нем при спуске воды, после отпускания рычага, вода продолжает течь. Такое устройство работает очень шумно. Сейчас очень распространены механизмы спуска воды, в которых существует возможность слить как весь объем воды, так и часть этого объема. Обычно бачок унитаза вмещает 6-8 литров воды. Существуют виды бачков с двойным смывом – на 3 литра и 6 литров. Есть вариант бачка с прерываемым смывом, когда пользователь собственноручно может остановить спуск воды в любой удобный для него момент. Сконструированы кнопочные и электронные системы смыва воды.

Наиболее распространенная форма с уклоном задней стенки, ее проще чистить.

Существуют дополнительные требования к устройству, касающиеся качества смыва. Например, определяется действенность смыва туалетной бумаги и даже степень качества смыва на внутренней поверхности чаши. Важное значение имеет устройство подвода воды: система нижнего подвода воды является более бесшумной и безопасной. Рассмотрим подробнее все модели унитазов на рынке. Сейчас унитазы производят в подвесных, настенных или напольных вариантах. Напольные унитазы подразделяются на унитазы с бачком, отдельно стоящие унитазы, приставные унитазы и унитазы с примыканием к стене.

Подвесные унитазы подразумевают, что в стене имеется скрытый бачок или система смыва воды без бачка. В случае если используется система смыва без бачка, смыв воды происходит напрямую из водопровода.

Горизонтальный смыв

Схема сливного бочка “Колокол”.

Производятся унитазы с горизонтальным смывом, вертикальным или наклонным. Унитазы с горизонтальным смывом – это самый распространенный тип унитазов в Европе. Выход этого типа унитаза расположен в задней части чаши. Эти унитазы популярны в основном в Европе, включая Россию, Украину и Беларусь. Связано это с тем, что прокладка канализационных труб в этих странах производилась, как правило, по перекрытиям, вдоль стен и перегородок. Поэтому унитазы с горизонтальным смывом и выпуском устанавливают у стены под углом в 90 градусов к ней. Спускную трубу унитаза соединяет с канализационной трубой специальная муфта. К полу эти модели унитазов монтируются через отверстия в нижней части постамента чаши посредством винтов или шурупов с дюбелями. Унитазы с горизонтальным смывом очень часто используются в тех случаях, когда канализация предусмотрена в стене.

устройство и виды, принцип работы арматуры, основные поломки и способы ремонта

13.01.2019 16:52

Просмотров: 37044

Вне зависимости от марки производителя и особенностей конфигурации запорная арматура для унитаза решает следующие основные задачи: обеспечивает подачу воды в бачок унитаза и прекращает поток, как только достигнут нужный уровень. Если запорная арматура выйдет из строя, это создаст немало неудобств для всех членов семьи. Однако нет необходимости вызывать сантехника: большинство поломок можно успешно устранить собственными силами.

Что входит в комплект?

Любой бачок для унитаза включает в себя набор из нескольких комплектующих:

  • Сливной механизм. Он представляет собой закрытый сифон, соединенный с трубой с использованием герметизирующей резиновой прокладки.
  • Поплавок, регулирующий уровень воды. Он соединяется при помощи спицы с основным механизмом.
  • Рычаг, отвечающий за подачу воды. Конструкция присоединяется к водопроводу с использованием шарового крана.

Принцип работы зависит от установленной разновидности арматуры для бачков. Наибольшее распространение среди них получили сливные бачки, которые устанавливаются на сам унитаз, хотя еще недавно были распространены шумные подвесные конструкции. Рассмотрим виды арматур сливного бачка и наиболее важные отличия подробнее.

Разновидности сливных механизмов

Различают две основные конфигурации сливного механизма:

  • Штоковый (другое название – вытяжной).

    Для таких механизмов слива характерно наличие штока, который запирает отверстие. Чтобы вода из бачка унитаза полилась в чашу, необходимо поднять шток рукой. Такая конструкция широко распространена в советских моделях, в обновленных унитазах она встречается редко.
  • Кнопочный тип арматуры сливных бачков.

    Эта система может работать в одном или в двух режимах. Однорежимный тип механизма бачка унитаза предполагает, что вся вода сливается за один раз, двухрежимный позволяет обеспечить максимальную экономию воды.

Также применяется запорная арматура с функцией остановки водяного потока. Бачок имеет только одну клавишу: первым нажатием открывается поток воды в чашу унитаза, вторым нажатием он останавливается.

Конструкции поплавковых механизмов

Обязательным компонентом арматуры сливного бачка является поплавковый механизм, задача которого – не допускать подъема воды выше заданного уровня. Сам поплавок бачка представляет собой полый пластиковый баллон, который под действием воды, заполняющей бачок, поднимается до нужного уровня. Механизм поплавка соединен с системой рычагов, воздействующей на запорный клапан. Как только поплавок достигает нужного уровня, механизм запорной арматуры перекрывает подачу воды.

Клапан сливного бачка имеет несколько разновидностей:

  • Кройдон-клапан. Перекрывание потока обеспечивается за счет использования вертикально расположенного поршня. Рычаг поплавка запускает движение поршня, в результате вода перестает заливаться в сливной бачок.
  • Клапан поршневого типа. Его отличием является разделенный на две части шплинт, в котором закрепляется рычаг поплавкового механизма. При движении рычага под воздействием поплавка поршень начинает двигаться горизонтально. Поршень начинает давить на седло, и установленная на нем прокладка останавливает подачу воды. Это наиболее распространенный вид арматуры для унитаза.
  • Мембранный клапан. Его особенностью является наличие мембраны, выполненной из резины или силикона, которая установлена вместо прокладки. Рычаг двигает пластиковый поршень, он воздействует на мембрану, и она закрывает отверстие для заливания жидкости в бачок. Эту арматуру используют реже, однако она отличается высокой надежностью.

Поплавковая запорная арматура обеспечивает автоматическое прекращение подачи воды в бачок, он не переполнится выше допустимого уровня.

Различают системы арматуры для сливного унитазного бачка с нижней подводкой и боковой подводкой. Первый вариант более комфортен в использовании, так как вода поступает в бачок с минимальным уровнем шума. Боковая подводка более шумная, но относительно недавно производители решили эту проблему. Для подачи предусмотрена специальная отводная трубка, выполненная из мягкого полимера. Она опускается на дно бачка, в результате уровень шума существенно снижается.

Как работает механизм слива?

Еще один важный компонент арматуры для унитаза – механизм, отвечающий за спуск. В комплект входят следующие компоненты:

  • Сливное отверстие, которое располагается в нижней части бачков. Оно должно иметь правильный наклон для беспроблемного спуска жидкости из сливного резервуара.
  • Переливная трубка – важный обязательный компонент механизма.
  • Клапанная крышка и резинка, которая не допускает самопроизвольной утечки воды вниз.
  • Кнопка, отвечающая за открывание запорного механизма. Управление кнопкой может предполагать один или два сливных режима в работе унитаза, поэтому и конфигурация будет различаться.

Любые виды комплектующих для домашнего унитаза должны быть выполнены из качественных прочных материалов. Дешевый пластик может быстро выйти из строя под воздействием солей жесткости, которые практически всегда присутствуют в водопроводной воде. В этом случае устройство достаточно быстро перестанет правильно работать и потребует замены.

Основные причины поломок

Неисправности в сливных системах бытовых унитазов обычно возникают на 2-3 год эксплуатации, они могут проявляться по-разному. Достаточно часто, начинает протекать прокладка или мембрана: в результате вода постоянно стекает в чашу, на стенках унитазов образуются жёлтые разводы ржавчины из-за присутствующих в воде солей. Проблемы с арматурой также проявляются нарушениями поступления воды в бачок, система перестает срабатывать автоматически.

Можно перечислить несколько наиболее распространенных причин поломок устройств:

  • Низкокачественные материалы, из которых выполнены детали арматуры. Если устройство выполнено из непрочного пластика, он достаточно быстро деформируется и перестает справляться со своей задачей. Решение проблемы в замене арматуры на более качественный набор.
  • Слишком жесткая вода. В ней может присутствовать избыток солей кальция и магния, а также активного хлора, который применяется в водопроводе для обеззараживания. Под воздействием агрессивных веществ пластик устройства быстро разрушается и требует замены.
  • Нарушение герметичности поплавка. Если в него начнёт попадать вода, он будет тонуть и перестанет справляться со своей задачей.
  • Нарушение правил установки. Непрофессиональное вмешательство в устройство также может со временем привести к поломкам.

Чтобы заменить арматуру и восстановить нормальную работу устройства, не всегда нужно звать мастера. Многие элементы запорного механизма можно поменять или починить своими силами, для этого не нужны специальные знания.

Основные способы ремонта

Если бачок сантехники изначально снабжен качественной арматурой, она способна прослужить до 20 лет, но часто поломки возникают значительно раньше. Однако со многими из них можно справиться без большого труда. Основные методы устранения неполадок:

  • Если проблемы с впускной мембраной возникли из-за засорения ржавчиной, окалиной или иным крупным мусором, компонент устройства нужно очистить от загрязнений. Полностью решить проблему поможет установка фильтра грубой очистки перед входом водопровода в бачок: он будет задерживать крупные нерастворимые частицы, и унитаз дольше прослужит без сбоев.
  • Если при нажатии на кнопку смыва вода не сливается, необходимо снять крышку и найти причину неполадок устройства. Поломка кнопки обычно связана с неполадками пластиковых частей, они потребуют замены.
  • Если вода недостаточно быстро набирается в емкость, необходимо отрегулировать положение переливной трубки. Она должна располагаться минимум на сантиметр ниже кнопки, арматуру нужно поставить в правильное положение.
  • Если в местах резьбового соединения унитазов появились протечки, их можно устранить путем замены резьбовых прокладок. Соединение разбирается, устанавливаются новые прокладки, после этого его важно правильно собрать.
  • Если ухудшился напор слива в унитаз, причиной чаще всего являются крупные частицы известковых отложений и ржавчины, попавшие в отверстие. Его необходимо очистить от загрязнений.

Если вы ранее не занимались ремонтом унитазов и никогда не работали с сантехникой, лучше поручить выполнение задачи профессионалу.

Протечки не только нарушают комфорт пользования арматурой: они существенно увеличивают расход воды, а значит, растет плата за коммунальные услуги. Кроме того, есть риск залить соседей, после чего придется платить еще и за чужой ремонт. Проблем с унитазом можно избежать, если вовремя устранять незначительные неполадки.

Замена комплектующих своими силами

Наиболее надёжный вариант ремонта арматуры – полная замена всех компонентов устройства. Для этой работы потребуется стандартный набор инструментов сантехника: в него входят плоскогубцы, отвертки, разводной ключ, также потребуется приобрести ФУМ-ленту для уплотнения соединений, резиновые прокладки и кран. Для замены рекомендуется приобрести оригинальный набор запорных элементов, в этом случае он гарантированно подойдет по размерам и конфигурации емкости.

Чтобы поставить новую арматуру, необходимо сделать следующее:

  • Установить резиновую уплотнительную прокладку между сливным отверстием и основанием на унитазе. Она предотвращает протечку воды и обеспечивает герметичное соединение.
  • Бачок болтами прикручивается к унитазу и надежно закрепляется для предотвращения смещения.
  • После этого можно устанавливать внутрь новую арматуру взамен имеющейся. К водопроводному стояку подсоединяется гибкая подводка, которая обеспечит подачу воды в бачок. Чтобы при необходимости ее перекрыть, в систему монтируется шаровый кран. Для максимальной герметичности соединения следует использовать ФУМ-ленту.
  • Следующий шаг – подключение и настройка поплавкового механизма в сливном резервуаре. Поплавок регулируется так, чтобы уровень воды не превышал 10 см от края сливной емкости.
  • Последний этап установки – подключение запорного механизма слива. Нижний элемент закрывает отверстие в бачке, верхний вставляется в отверстие в крышке и закрывается декоративным элементом кнопки.

Если монтаж комплекта в унитаз вызывает сложности, лучше не рисковать и вызвать профессионала. Неправильная установка сокращает срок службы компонентов, и скоро арматуру придется менять вновь. Чтобы избежать ненужных проблем, вызовите на дом квалифицированного сантехника.

Работы со встроенным в стену резервуаром

Достаточно сложно менять и ремонтировать арматуру, если емкость для слива убрана в стену и замаскирована отделочными материалами. Для этого приходится сначала демонтировать настенную панель с клавишами смыва, после этого с помощью отвертки откручивается рамка на отверстии в стене. Удаляется перегородка, после этого открывается доступ к скрытой водяной арматуре.

Вода перекрывается, после этого демонтируются клапаны и другие элементы конструкции. Поломка устраняется, после этого неисправные пластиковые детали меняются на новые, и проводится сборка механизма в обратном порядке. Без опыта работы правильно собрать компоненты достаточно сложно, поэтому скрытые механизмы лучше доверить специалисту. Такую арматуру легко повредить, а для полной замены емкости придется демонтировать декоративную отделку.

Оставьте заявку выезд в пределах МКАД бесплатно

Ответственное отношение к состоянию сантехники позволяет предотвратить большинство поломок. Лучше не экономить на установке фильтров для воды, так как они значительно продлевают срок эксплуатации сантехники. Менять арматуру необходимо только на качественные детали проверенных марок, это позволит избежать повторных неполадок и недешевого ремонта. Однако при наличии определенных навыков и инструментов решить проблему можно даже своими силами.


К другим материалам:

  • Ролики для душевых кабин - как выбрать и установить

Добавить новый комментарий

Арматура для сливного бачка унитаза, выбор, правильная установка.

Арматурой называют детали, которые создают условия для работы сливного бачка унитаза. Исходя из того, настолько четко срабатывает арматура при подаче и сливе воды, определяют надежность работы унитаза.

Арматура для сливного бачка: виды, характеристики

В зависимости от выполняемых функций, арматуру делят на два типа:

  1. Запорную. Она отвечает за заливку воды в бачок и блокировку его после заполнения.
  2. Сливную. С её помощью спускают воду и обеспечивают перекрытие слива до наполнения бачка.

Оба этих вида, несмотря на взаимосвязанность, работают автономно, но если один вид арматуры выходит со строя, итог один — протечки воды или её неподконтрольное вытекание.

Особенности запорной арматуры

Набор запорной арматуры состоит из:

  1. Сливного механизма, состоящего, в свою очередь, из сифона с крышкой и прокладки. Последняя деталь разделяет сливную трубу и накопительный резервуар.
  2. Рычага регулирования струи. К водопроводной трубе его подсоединяют через шаровой кран.
  3. Поплавка, координирующего заполнение бачка. С устройством слива он связан рычагом.

Работает запорная арматура по следующей схеме:

  • в бак подается вода;
  • поплавок поднимается до установленного уровня;
  • рычаг оказывает воздействие на запорный клапан и блокирует поступление жидкости из водопровода.

При сливе поплавок занимает нижнее положение, а рычаг открывает путь для поступления воды в ёмкость из водопровода. Исходя из способа ввода воды, различают запорную арматуру боковую и нижнюю.

Боковая арматура для сливного бачка

Резервуары с боковым подводом оснащены двумя отверстиями, одно из которых закрыто заглушкой. В одних моделях унитазов слив осуществляется посредством бокового рычага, в других — при помощи верхней кнопки.

Работа боковой арматуры сопровождается довольно большим шумом, устраняют который путем применения удлиненного наливного шланга.

Компоненты арматуры с боковой подводкой

Конструкция слива состоит из следующих элементов:

  • впускного клапана;
  • спускового устройства;
  • рычага с поплавком;
  • заливной ёмкости;
  • рычага, управляющего спусковым устройством.
Заливная ёмкость может отсутствовать. Тогда поплавок движется вдоль направляющей.

Плюсом арматуры с боковой подводкой является простота конструкции. Её легко ремонтировать, не нужно сильно уплотнять место подключения наливного шланга, стоимость её сравнительно невысокая.

Механизм слива работает следующим образом:

  1. При активации кнопки возникает тяга. Под её воздействием сливной клапан открывается.
  2. Вход в сливной механизм блокируется и осуществляется слив.
  3. При достижении наименьшего уровня воды, в бачке перекрывается слив путем закрытия выпускного механизма.
  4. Поплавковое отверстие открывается.
  5. После возвращения на место вертикального клапана, перекрывается спускной проход.
  6. Уровень воды понижается, и поплавок опускается, освобождая путь для наполнения сливного бачка.
  7. При достижении максимального уровня жидкости и подъёме поплавка, перекрывается кран, приостанавливая поступление воды.

Арматура для бачка унитаза с нижней подводкой

Нижняя арматура включает следующие элементы:

  1. Поплавок. Его роль — ограничение уровня воды в бачке.
  2. Направляющая. По ней движется поплавок.
  3. Спусковое устройство. В него входит стакан, в который при смыве унитаза опускается поплавок и тяги, связанной одним концом с поплавком, а другим с элементом для запора жидкости.
  4. Мембранный клапан.
Арматура для бачка унитаза с нижней подводкой воды.

К преимуществам арматуры этого вида относится отсутствие шума при наполнении бака водой. Конструкция нижней арматуры предельно проста, следовательно, служит она долго. Конструктивно она устроена так, что наливной шланг можно спрятать.

Работает нижняя арматура по такой схеме:

  1. Когда из бачка спускают воду, поплавок по направляющей уходит вниз.
  2. Тяга сообщает усилие, провоцирующее запирание клапана. Вода в накопительный резервуар не подается.

Отличительной особенностью этой арматуры является прямая зависимость мембранного клапана от качества, поступающей в бачок воды. В идеале она должна проходить предварительную фильтрацию, в противном случае возможно засорение деталей. В этом случае затрудняется подачи воды в резервуар.

Эстетичность конструкции — несомненный плюс арматуры для бачка унитаза с нижней подводкой, но при его ремонте приходится столкнуться с некоторыми трудностями. Они связаны с неудобным расположением арматуры.

Запорные элементы выходят со строя из-за нарушения герметичности поплавка, в результате чего происходит его затопление. Жидкость в накопительный резервуар поступает постоянно и через переливную трубу сбегает в унитаз.

Протечка возможна в зоне подключения из-за слабой фиксации гайки или по причине повреждения резиновой прокладки.

Как выбрать арматуру для сливного бачка унитаза

Главное требование к арматуре бачка — долгий срок службы без ремонта. При покупке унитаза следует заглянуть в бачок или попросить продавца-консультанта показать арматуру отдельно.

Основные рекомендации при покупке унитаза

Специалисты советуют придерживаться следующих правил:

  1. Не выбирать сложные механизмы. У них чаще бывают неисправности, а ремонтировать их непросто. Конструкция должна быть простой и предельно понятной.
  2. Лучше выбирать конструкции с фиксацией поплавка и клапана для дозирования подачи жидкости к боковой стенке. Нижний подвод — слабое место, здесь чаще всего возникают протечки.
  3. Выбор эксклюзивного варианта арматуры — не очень удачное решение. Типовую конструкцию ремонтировать легче, в случае необходимости, её можно просто заменить.
  4. Большое значение имеет качество пластмассовых деталей. Материал должен обладать достаточной прочностью, устойчивостью к скачкам температуры, механическим нагрузкам.
  5. Следует обратить внимание на торговую марку. Бывает, что недорогие модели от неизвестного производителя имеют брак.

Выбрав компакт-вариант сливного бачка, следует быть готовым к тому, что могут возникнуть сложности с заменой арматуры. Часто мембраны импортного производства не рассчитаны на воду с агрессивными примесями, что в реальных условиях приводит к быстрому их износу.

Выбор по конструктивному исполнению арматуры слива

У разных моделей сливная арматура отличается конструктивным исполнением. Есть кнопочные варианты полного слива, некоторые модели оснащены двумя режимами спуска, специальной функцией, позволяющей прерывать спуск воды.

Двухрежимная кнопка — аналог клавиши. В одной из позиций она выпускает жидкость полностью, в другой — только часть. Функция спуска с прерыванием позволяет как перекрыть слив, так и разблокировать его.

Материал арматуры

Большинство арматуры изготовлено из полимерных материалов. Свойства входящих в них составляющих определяет долговечность и качество работы механизма.

Металлическая арматура является наиболее прочной, стойкой к механическим воздействиям. Производители используют цельный вариант такой арматуры исключительно в элитных моделях. Раздельную систему можно встретить в любом унитазе.

В современных моделях смывных бачков долговечность арматуры в основном зависит от срока службы элементов из резины и от влияния на них воды разной жесткости. Замена этих деталей позволяет эксплуатировать арматуру и в дальнейшем.

Установка и замена сливной арматуры

Прежде чем приступить к монтажу или замене арматуры нужно подготовить необходимые инструменты: трубный и другие ключи, пассатижи. В качестве дополнительных материалов требуется уплотнительная лента, прокладки разных диаметров, гибкие патрубки. Если в бачке имеется два отверстия, потребуется декоративная заглушка, чтобы закрыть неиспользуемое отверстие.

Часть арматуры устанавливают ещё до монтажа бачка, а после другую часть. Первый этап предусматривает установку основы сливного механизма. Фиксируют её при помощи пластмассовой гайки. Далее, на гайку надевают резиновую уплотнительную прокладку и крепят собственно бачок.

Следующий шаг — монтаж устройства, ответственного за поступление воды и подключение рукавов от водопровода.

В ходе установки обязательно регулируют поплавок, рычаги, клапан. Выставляют поплавок так, чтобы он обеспечивал нужный для слива объём воды. Поплавок из пенопласта регулируется просто — его перемещают по планке. Пластиковый — путём изменения угла между планками.

Как выглядит установка арматуры можно посмотреть в следующем видео:

Ремонт арматуры для унитаза

Сливной бачок ломается не так уж редко. При этом не обязательно вызывать сантехника, изучив принцип действия арматуры, можно устранить неисправности самостоятельно.

Основные неисправности

Среди возможных дефектов чаще всего встречаются:

  • большой расход воды;
  • протечка;
  • слабый слив;
  • выработка прокладок.

Недостаточный слив может наблюдаться в результате непроходимости сливного канала.

Протечка может объясняться прибавлением воды через перелив либо износ поплавка. В случае перелива арматуру настраивают на умеренное потребление воды. Для этого изгибают рычаг или выполняют регулировку крепежного винта. Во втором случае поплавок утяжеляют, добавляя металлические подвесы или меняют его на новый.

Устранение неисправности впускного клапана

В этом узле чаще всего наблюдается нарушение качества запирания. Происходит это из-за срабатывания эластичной манжеты или резиновой пробки. Для ремонта выпускной клапан необходимо снять. Перед этим перекрывают кран и сливают из бачка воду. Далее, вывинчивают кнопку слива, снимают крышку, отвинчивают гайку накидную, посредством которой клапан прикреплен к проходной втулке.

Клапан имеет на обратной стороне небольшое коромысло, оно связано с рычагом поплавка или штангой. В этом месте кроется проблема клапана любого вида. Чтобы устранить неисправность предпринимают следующие шаги:

  1. Приводной рычаг выводят из зацепления с этим коромыслом.
  2. Само коромысло удаляют. Как правило, оно закреплено в корпусе клапана парой штифтов.
  3. Проверяют состояние пробки, запрессованной в пластиковый стаканчик, находящийся на противоположной стороне коромысла. Её вынимают и поворачивают к носику подачи воды ровной стороной. Если это уже когда-то делали, пробку разрезают, при этом получается два ровных торца. Половинки складывают и запрессовывают в стакан обратно.

Клапаны мембранного типа теряют герметичность, когда резиновый диск деформируется, причиной может быть и недостаточное давление поплавка на клапан. В этом случае регулируют стакан, располагая его ниже. Есть и другой вариант — к поплавку снизу подсоединяют кубик из пенопласта. Когда эти действия не дают нужного результата, меняют мембрану.

Устранение неисправности кнопки

В этом узле может возникнуть заклинивание, неудовлетворительный ход, полное неподчинение воздействию. В старых моделях кнопка работала путем её воздействия на зубчатую рейку. Последняя передавала движение шестерне, на которой закреплен длинный рычажок. На конце рычага закреплена цепочка, через которую осуществлялся подъём мембраны. Проблему устраняли через более сильное натяжение цепочки. Зубья на рейке также могли сработаться. Для устранения неисправности её поворачивали тыльной стороной.

Современные сливные клапаны оснащены рычажным механизмом, являющимся более надежным. Возможна только его неправильная центровка. Чтобы избежать этого резьбу на корпусе клапана слива располагают точно по центральной оси отверстия. Если это условие нарушено, верхнюю упорную пластину микролифта смещают в нужную сторону.

Причина такой неполадки, как непоступление воды в бачок, замусоривание участка клапана в самом узком месте. В этом случае бачок следует опорожнить, а клапан совместно с поплавком и рычагом откручивают. Затем с помощью иголки прочищают узкий проход, через который жидкость заходит в бачок.

Остатки мусора промывают, предварительно открыв вентиль входного патрубка. Если вода проходит свободно, вентиль закрывают и все элементы устанавливают на место.

Если нужно выполнить замену любой детали арматуры, лучше взять негодный элемент в магазин. В этом случае можно приобрести деталь полностью идентичную сломанной.

Регулировка и настройка сливной арматуры

Нижнюю арматуру регулируют путём вращения настроечного винта. Он устанавливает положение поплавка по относительно тяги. Для максимального наполнения ёмкости винт проворачивают против часовой стрелки. Если требуется минимальное наполнение — выполняют регулировку по часовой стрелке.

Путём перемещения камеры поплавка вдоль штанги настраивают уровень жидкости в бачке. Когда рычаг имеет повышенный размер уровень можно повысить и наоборот. Для этого достаточно отвинтить крепежный винт, установить его в нужной позиции и зафиксировать.

Поплавок можно переместить по зубчатой пластмассовой тяге. Уровень воды в моделях с металлической штангой можно изменить, подогнув штангу в нужную сторону.

Освоив принцип устройства сливного бачка, можно разобраться со всеми проблемами своими силами. Даже если поломку будет устранять сантехник, можно оценить и принять его работу. Решая, какую арматуру выбрать, следует помнить, что механизмы с верхним подключением дешевле, проще, а нижняя подводка также может быть надежной, если соблюдены все правила установки.

Описание частей туалета

Унитаз со смывом - одно из самых простых механических устройств в вашем доме, работающее довольно безупречно с использованием системы, не имеющей двигателей и не требующей электричества (обычно). Эта система практически не менялась на протяжении веков. Сегодняшние туалеты могут внешне отличаться от первого туалета со смывом, запатентованного Джозефом Брамахом из Йоркшира, Англия, в 1778 году, но принцип работы остается на удивление таким же.

Тем не менее, несмотря на присущую ему простоту, фактическая работа унитаза со сливом остается загадкой для многих людей, возможно, потому, что большая часть волшебства происходит внутри фарфорового резервуара, под крышкой, которая редко срывается.

Понимание частей вашего туалета и того, как они работают, может помочь вам понять и решить проблемы, когда они возникают. Обладая небольшими знаниями, вы обнаружите, что многие проблемы можно довольно легко решить, вообще не вызывая сантехника.

Путешествие по туалету

Для начала просто снимите крышку унитаза, осторожно отложите ее в сторону и внимательно осмотрите детали внутри бачка. В стандартном унитазе со смывом - типе, который можно найти в большинстве домов в США - все детали будут одинаковыми.

Ручка и шток для смыва

Ручка и промывочный стержень - это детали, которые инициируют промывку. Изучив ручку, вы увидите, что она прикреплена к горизонтальному стержню, который соединяется с цепью или проволокой. Иногда ручки унитаза ослабляются, и исправить это обычно просто, затянув пластиковую или металлическую гайку, расположенную внутри бачка. Имейте в виду, что эта гайка имеет противоположную резьбу, чем обычные гайки. Вы затягиваете его на хвостовике рукоятки, поворачивая гайку против часовой стрелки.

Подъемная цепь (подъемные тросы)

Подъемная штанга, выступающая горизонтально от ручки, соединена с цепью, которая спускается вертикально на дно резервуара. Это механизм, с помощью которого открывается сливной клапан на дне бака, чтобы вода стекала в унитаз. Распространенная проблема с подъемной цепью - когда она запутывается или ломается. Когда смыв в вашем унитазе совсем не смывается или смывается не полностью, проблема очень часто связана с лифтовой цепью, которая сломана или нуждается в регулировке.

Заслонка (Танк Бал)

Подъемная цепь приводит в действие резиновую заслонку, которая упирается в отверстие промывочного клапана. (В старых унитазах это может быть шар бака.) Возможно, вы не сможете четко увидеть заслонку с водой в бачке, но ее работа станет ясной, когда вы смываете унитаз и наблюдаете за действием. Заслонка приводится в действие, когда ручка унитаза и подъемная цепь поднимают ее над сливным клапаном, чтобы вода, хранящаяся в резервуаре, стекала вниз в чашу.Створки со временем изнашиваются или смещаются, из-за чего вода может продолжать стекать в унитаз после смыва. «Работающий унитаз» часто можно отнести к неисправной заслонке.

Промывочный клапан

Это пластиковая или металлическая деталь, находящаяся на дне бака, образуя отверстие, через которое вода падает из бачка в унитаз, когда начинается смыв. Промывочный клапан обычно присоединяется к вертикальной переливной трубке как часть цельной конструкции.Большое мягкое кольцевое уплотнение плотно прилегает к патрубку промывочного клапана под резервуаром, уплотняя и амортизируя соединение между резервуаром и блоком барабана.

Переливная трубка

Прикрепленная к узлу клапана промывки, переливная трубка служит мерой безопасности для предотвращения перелива воды в баке, если клапан подачи воды не закрывается. Избыточная вода вытечет через верх переливной трубки в унитаз. «Текущий» унитаз может быть признаком того, что уровень воды в унитазе слишком высок.

Запорный клапан

Снаружи унитаза, на водопроводе, по которому холодная вода в унитаз, должна быть запорная арматура возле пола. Обычно он находится слева от унитаза, под баком. Этот арматурный запорный вентиль позволяет перекрыть подачу воды в унитаз при необходимости ремонта. Не во всех унитазах есть запорные клапаны, но их рекомендуется установить. Со временем запорная арматура может выйти из строя, поэтому замена одной из них - довольно распространенный проект своими руками.

Подающая трубка

От запорного клапана к патрубку подачи воды на дне бачка унитаза проходит подающая трубка из виниловой, пластиковой или стальной сетки. Эти трубки, как правило, довольно безотказны, но они могут выйти из строя, когда станут старыми или если соединения ослабнут.

Клапан подачи воды (шаровой кран)

Внутри резервуара клапан подачи воды, часто известный как шаровой кран , представляет собой вертикальный узел, обычно устанавливаемый на левой стороне резервуара.Это основная задача туалетной системы, части, которая открывает подачу свежей воды для наполнения резервуара в конце цикла смыва и снова закрывается, чтобы перекрыть подачу воды, когда она достигает надлежащего уровня в резервуаре. Подающий клапан - это место, где возникают многие проблемы с туалетом, и замена одного, когда он выходит из строя, - очень распространенный проект.

Поплавковая чашка (Float Ball)

Все клапаны подачи имеют какое-то поплавковое устройство, которое измеряет уровень воды в резервуаре и перекрывает клапан подачи воды при достижении необходимого уровня.В старых унитазах это может быть плавающий шар, прикрепленный к горизонтальному поворотному рычагу, идущему от клапана подачи (см. Диаграмму выше). В более новых унитазах поплавковое устройство обычно представляет собой поплавковый стакан , который прикреплен к вертикальному валу подающего клапана. Регулировка поплавкового устройства - это то, что позволяет регулировать уровень воды в баке.

Заправочная трубка

От клапана подачи воды вы увидите небольшую гибкую трубку, которая прикрепляется к верхней части переливной трубки в центре резервуара.Это заправочная трубка , предназначенная для подачи небольшой струйки воды в унитаз во время цикла заправки. Это служит для пополнения уровня стоячей воды в чаше, что важно для сохранения герметичности сифона от канализационных газов.

Унитаз

Конечно, именно здесь и происходит «действие». Но большинство людей не замечают, что унитаз, прикрепленный болтами к полу, имеет внутреннюю изогнутую конструкцию сифона, которая работает так же, как сифон слива раковины.Внутренний сифон служит для удержания стоячей воды и предотвращения попадания канализационных газов в дом. Вода, которую вы видите в унитазе, на самом деле является верхней горловиной сливного сифона унитаза. Сифон - это место, где возникает самая распространенная проблема туалета - засорение слива. Если вы не будете заниматься другим ремонтом туалета, вы почти наверняка столкнетесь с засором в какой-то момент.

Восковая печать (восковое кольцо)

Под унитазом скрыто мягкое восковое кольцо, которое закрывает соединение между дном унитаза (рожком) и сливным отверстием в полу.Это восковое уплотнение создает герметичное и водонепроницаемое уплотнение между унитазом и канализацией. Когда это не удается, вы можете заметить, что вода просачивается вокруг дна унитаза во время смыва. Замена воскового кольца может быть довольно грязной работой, но рано или поздно большинству туалетов понадобится новое.

Как смывает воду в туалете

Если вы посмотрите внутрь бачка унитаза со снятой крышкой во время цикла смыва, вы получите четкое представление о том, как работает система и где могут возникнуть проблемы.

  1. Нажатие или вытягивание рычага ручки приводит в действие подъемную цепь, которая поднимает заслонку от отверстия промывочного клапана. Это вызовет поток воды из бачка в унитаз.
  2. Вода в чаше вместе с отходами сливается через встроенный сифон в чашу в канализационную систему дома.
  3. Когда резервуар пустой, заслонка возвращается на свое место в отверстии промывочного клапана.
  4. Когда поплавок или поплавок падает в резервуар, открывается клапан подачи воды, и начинает течь пресная вода.Большая часть этой воды наполняет резервуар, но небольшое количество возвращается в унитаз через заправочную трубку и переливную трубку.
  5. Когда поплавковая чашка или поплавковый шар, движущийся по уровню воды, достигает нужной высоты в баке, он закрывает кран подачи воды. Теперь унитаз готов к следующему смыву.

Теперь у вас есть четкое представление о частях вашего туалета и их функциях. Когда возникают проблемы, вы, вероятно, будете точно знать, где искать.

Множество частей туалета (3 схемы: бак, унитаз и сантехника)

3 схемы, на которых показаны все части туалета.Включает в себя бак, унитаз и внешнюю часть унитаза. Посмотрите, как именно собраны унитазы, как они работают и как работают все части.

Когда вы становитесь домовладельцем или снимаете квартиру у плохого домовладельца, вы со временем немного познакомитесь с работой туалета. Я знаю, что отремонтировал.

Причина в том, что иногда просто некогда ждать сантехника. Вам нужно попытаться исправить что-то немедленно, поэтому вы выбрасываете набор инструментов и разбираетесь в этом.Иногда это устраняется, а иногда нет.

Если вы ремонтируете ванную комнату, строите новую или просто устанавливаете новый унитаз, может быть полезно ознакомиться с подробной схемой, на которой показаны все части унитаза. Ниже приведена наша обширная и подробная схема с обозначением бака, унитаза и водопровода, за которым следует описание всех частей.

Связанный: Топ 15 брендов унитазов | Интернет-магазины туалетов

Детали схемы туалета

Полный вид на туалет

Рычаг переключения: Металлический стержень, соединенный с ручкой унитаза.

Крышка бачка: Крышка бачка унитаза.

Цепь : Подключает уровень срабатывания к заслонке клапана.

Поплавковый шар: Перемещается вверх и вниз по клапану наполнения унитаза.

Заправочная трубка: Впрыскивает воду в чашу после промывки.

Откидной клапан: Он поднимается, когда ручка унитаза опускается вниз, и останавливает постоянный поток воды в унитаз.

Прокладка клапана промывки: Позволяет воде течь в чашу при промывке.

Чехол на сиденье: Устанавливается на сиденье в качестве защитного барьера от возможных микробов, попадающих на сиденье.

Сиденье: Шарнирный блок, прикрепленный к чаше, где пользователь может сидеть.

Основание: Низ унитаза.

Болт для туалета: Длинные винты, соединяющие фланец с унитазом.

Фланец для унитаза: Также известный как фланец для унитаза, тип фланца, используемый для крепления унитаза к полу и соединения слива унитаза со сливной трубой.

Запорный клапан: Также называемый запорным клапаном, он используется для перекрытия воды во время аварийной ситуации или ремонта.

Гибкий шланг: Трубка для транспортировки воды.

Наполнительный клапан: Где вода течет из линии подачи и заполняет резервуар после промывки.

Шаровой кран: Также называемый шаровой головкой или поплавковым клапаном, он используется для наполнения резервуаров для воды и предотвращения переполнения.

Ручка унитаза: Инструмент, используемый для смыва.

Вид унитаза в разрезе

Ручка унитаза: Инструмент, используемый для смыва.

Рычаг переключения: Металлический стержень, соединенный с ручкой унитаза.

Поплавковая штанга: Горизонтальная штанга, соединенная с поплавковым шаром и наполнительным клапаном.

Заправочная трубка: Впрыскивает воду в чашу после промывки.

Поплавковый шар: Перемещается вверх и вниз по клапану наполнения унитаза.

Емкость: Открытый сосуд под сиденьем унитаза, который можно смыть водой.

Переливная трубка: Предохранительное устройство, предотвращающее выход воды из бачка унитаза.

Отверстия в ободе: Отверстия под кромкой сиденья унитаза.

Восковое кольцо: Восковое кольцо между фланцем и дном унитаза.

Трубка P-сифона: П-образная часть трубы, удерживающая воду и предотвращающая проникновение неприятного запаха в унитаз.

Дренажная труба: Для отвода сточных вод и серой воды для облегчения потока воздуха и предотвращения засорения.

Гибкий шланг: Трубка для транспортировки воды.

Запорный клапан: Также называемый запорным клапаном, он используется для перекрытия воды во время аварийной ситуации или ремонта.

Прокладка клапана промывки: Позволяет воде течь в чашу при промывке.

Откидной клапан: Он поднимается, когда ручка унитаза опускается вниз, и останавливает постоянный поток воды в унитаз.

Наполнительный клапан: Где вода течет из линии подачи и заполняет резервуар после промывки.

Шаровой кран: Также называемый шаровой головкой или поплавковым клапаном, он используется для наполнения резервуаров для воды и предотвращения переполнения.

Иллюстрация интерьера резервуара

Рычаг переключения: Металлический стержень, соединенный с ручкой унитаза.

Ручка унитаза: Инструмент, используемый для смыва.

Регулировочный винт стержня поплавка: Устройство, используемое для затягивания или ослабления стержня поплавка.

Поплавковая штанга: Горизонтальная штанга, соединенная с поплавковым шаром и наполнительным клапаном.

Заправочная трубка: Впрыскивает воду в чашу после промывки.

Переливная трубка: Сливает воду прямо в унитаз.

Поплавковый шар: Перемещается вверх и вниз по клапану наполнения унитаза.

Цепь : Подключает уровень срабатывания к заслонке клапана.

Откидной клапан: Он поднимается, когда ручка унитаза опускается вниз, и останавливает постоянный поток воды в унитаз.

Прокладка клапана промывки: Позволяет воде течь в чашу при промывке.

Гибкий шланг: Трубка для транспортировки воды.

Запорный клапан: Также называемый запорным клапаном, он используется для перекрытия воды во время аварийной ситуации или ремонта.

Наполнительный клапан: Где вода течет из линии подачи и заполняет резервуар после промывки.

Далее: Ознакомьтесь с 21 различными типами туалетов, которые вы можете купить.

Связанный: Типы сидений унитаза

Детали вашего туалета и принцип их работы

Базовое понимание того, как работают туалеты, может помочь вам диагностировать ряд проблем с водопроводом. Вы когда-нибудь задумывались о том, как работает ваш унитаз или как функционирует каждая его часть? Если вам не приходилось ремонтировать его самостоятельно, вероятно, вам и в голову не приходило изучать внутреннее устройство унитаза. Вот почему Warner Service составила это руководство, чтобы помочь вам понять, как работает ваш унитаз.

Принцип работы унитаза довольно прост, если вы понимаете, что это за разные части и для чего они нужны. Это может быть полезно для вас, если у вас когда-нибудь возникнут проблемы с утечкой, работой или неправильным смывом из унитаза. Если вы понимаете, что там происходит, вам будет легче понять, что вызывает проблемы, с которыми вы можете столкнуться.

Знание того, как работают детали унитаза, может помочь вам диагностировать ряд проблем, с которыми вы можете столкнуться с туалетом.

Основание унитаза крепится к полу с помощью фланца. Между фланцем и приспособлением вставляется восковое кольцо, чтобы создать уплотнение. Унитаз крепится к фланцу анкерными болтами.

Если у вас качается унитаз, что может быть не так? Обычно проблема связана со старыми или неэффективными болтами или изношенным фланцем. Если он протекает в основании, это может означать, что ваше уплотнение больше не работает, и вам нужно новое восковое кольцо.

От бачка отводится тонкая труба (подводящая линия), соединяющая унитаз с источником воды.У стены должна быть запорная арматура, которая позволит перекрыть подачу воды в унитаз в случае переполнения.

Если ваш туалет работает, и вы не можете понять, почему, возможно, вам понадобится сантехник. Вероятно, было бы неплохо отключить воду через запорный клапан, чтобы не получить чрезмерный счет за воду (или, что еще хуже, грязный и / или поврежденный пол). Он может продолжать работать в течение короткого времени, пока вода не стечет из линии подачи, но довольно быстро остановится.

Внутри бака детали немного усложняются. Здесь расположены все механизмы, которые помогают смывать воду в унитазе.

Когда вы промываете с помощью ручки, она тянет вверх рычаг отключения или цепь. В конце цепочки находится часть, называемая заслонкой. Когда вы смываете, заслонка поднимается, и сила воды втягивает воду и отходы, которые вы смываете через сифон в канализацию.

Если ручка ничего не делает, когда вы ее нажимаете, возможно, что-то отсоединилось или сломалось в резервуаре.

Вот список терминов, которые нужно изучить, чтобы познакомиться с частями вашего туалета:

Фланец: ободок, используемый для крепления одного объекта к другому.

Восковое кольцо: буквально восковое кольцо, которое находится между фланцем и основанием унитаза и образует уплотнение.

Болты для унитаза: длинные латунные винты , соединяющие фланец с основанием унитаза.

Рычаг переключения: металлический стержень, соединенный с ручкой смыва, который поднимается и поднимает шар бака при смыве.

Заслонка: плоский упор на конце цепи, который поднимается, когда ручка опускается. Это предотвратит постоянное попадание воды в унитаз.

Заправочный клапан: вода поступает в бак из подающей линии через заправочный клапан. Когда вода в баке поднимается, вместе с ней поднимается поплавок на заливном клапане. Когда он достигает верхней части наполнительного клапана, унитаз перестает наполняться.

Благодаря этой информации Warner Service надеется, что вы будете более уверены, когда у вас возникнут проблемы с туалетом в доме.Если вам нужна дополнительная помощь, наши услуги сантехники находятся на расстоянии одного клика или звонка.

Детали туалета | Портленд, штат Мичиган,

Бак - бак - это верхняя часть, в которой находится отдельно стоящая вода для промывки (подача самотеком) или цилиндр вспомогательного давления (вспомогательное давление). В унитазе с гравитационной подачей в баке находится заправочный клапан (часто называемый «шаровой кран»), промывочный клапан (обычно включающий переливную трубку с заслонкой и седлом заслонки) и сливной или спусковой рычаг.Эти детали называются «обрезными».

Крышка бачка - это самая верхняя часть бачка унитаза, закрывающая механизмы внутри бачка.

Чаша - Чаша - это нижняя половина унитаза, используемая для удержания жидких и твердых отходов перед смывом.

Водяное пятно / Санитарное уплотнение - это поверхность воды, которую вы видите внутри унитаза после завершения смыва. Эта вода в чаше способствует перемещению твердых частиц в сифон и обеспечивает жидкое уплотнение в сифоне, чтобы канализационные газы не попадали из сливной линии в ваш дом.

Эвакуация - в туалетных разговорах это процесс смыва, при котором из унитаза удаляются жидкости и твердые частицы.

Уплотнение от бака к унитазу - это круглое уплотнение в форме пончика между баком и унитазом в двухкомпонентном унитазе. Это уплотнение обеспечивает подушку, на которую опирается резервуар, и предотвращает утечку воды вокруг соединения между резервуаром и резервуаром.

Запорный / приточный клапан - Клапан на стене рядом с основанием унитаза с круглой или овальной ручкой, позволяющий перекрыть подачу воды во время обслуживания унитаза.

Линия подачи - это сплошная или гибкая линия между запорным / подающим клапаном и соединением на дне резервуара (фитинг клапана заполнения).

Billy Bolt Set - Набор болтов Т-образной формы, плоских и куполообразных гаек, а также круглых и / или овальных шайб, используемых для соединения унитаза с кольцом туалета.

Гарнитурное кольцо - Металлический или пластиковый фланец, который постоянно устанавливается в конце вашей сливной линии (на уровне пола) и имеет прорези для Т-образных болтов / болтов Билли.Внутренний диаметр обычно составляет от 3 до 4 дюймов. Кольцо туалета сопрягается с выпускным отверстием на дне чаши и обеспечивает средства для эвакуации.

Восковое кольцо - желтоватое кольцо из пчелиного воска (или материала типа пчелиного воска) между дном унитаза и ответным кольцом (фланцем). Он имеет форму пончика и имеет толщину около 1 дюйма. Плотность достигается, когда восковое кольцо зажато между дном унитаза и верхом кольца для туалета.

Ballcock (Fill Valve) - Вы найдете это только в туалете с гравитационным питанием.Это высокий механизм, который вы видите внутри своего резервуара (с левой стороны), с поплавком, соединенным с ним с помощью металлического стержня или пластикового рычага. Или вместо поплавка, установленного на конце стержня, он может иметь поплавок, скользящий вверх и вниз по трубе / стволу самого механизма.

Поплавок - сфера в форме луковицы на внешнем конце стержня / рычага поплавка ИЛИ поплавок в форме банки, который скользит вверх и вниз по трубке наполнительного клапана.

Рычаг поплавка - Металлический стержень или пластиковый рычаг, который соединяет поплавок крана с запорным рычагом на самом клапане крана.На этих заправочных клапанах без поплавка на конце стержня или рычага жесткая и тяжелая проволочная перемычка в виде стержня с регулировочным зажимом соединяет запорный рычаг с поплавком, выполняя ту же функцию отключения.

Регулировочный винт рычага поплавка - этот винт обычно находится только там, где поплавок соединен с рычагом отключения с помощью металлического стержня или пластикового рычага. При повороте по часовой стрелке этот винт заставляет воду, поступающую в резервуар, отключаться раньше. Тот же эффект достигается перемещением жесткой проволочной перемычки вниз с помощью регулировочного зажима для плавающего механизма скользящего типа.

Клапан промывки Douglas - вы найдете его в большинстве унитазов с гравитационным питанием. Это механизм, который вы видите прямо в центре вашего резервуара. С одной стороны вы увидите полую трубку диаметром примерно 1 дюйм (переливную трубку). Заслонка соединена с трубкой с помощью «проушин крепления цапфы». Заслонка регулирует количество воды, которая проходит из бака в чашу во время цикла смыва.

Заправочная трубка - это небольшая пластиковая трубка (диаметром примерно 1/8 дюйма), которая подсоединяется к верхней части механизма шарикового крана на одном конце и к внутренней части переливной трубки на другом конце.Вода течет через эту трубку только во время цикла смыва, и это вода, которая пополняет водное пятно / санитарное уплотнение унитаза.

Переливная трубка - это полая трубка диаметром примерно 1 дюйм, к которой подсоединяется заправочная трубка. Это проход для воды, образующей водяное пятно / санитарное уплотнение, для попадания в чашу. Когда уровень воды слишком высокий, вода будет течь изнутри бачка в эту трубку и в унитаз.

Цапфа и опорное кольцо - «Монтажные проушины» цапфы - это валы диаметром примерно 1/8 дюйма и длиной 3/8 дюйма, выступающие из переливной трубы рядом с ее основанием.Это «уши», к которым прикрепляется заслонка. В некоторых случаях переливная трубка не имеет этих проушин, и в этом случае круглое «опорное кольцо» «резинового» типа с двумя монтажными проушинами скользит вниз по трубке, обеспечивая точки соединения для заслонки.

Заслонка - Заслонка представляет собой уплотнение клапана промывки и служит для регулирования объема воды, проходящей из бака в чашу во время цикла промывки. Он сопрягается с седлом промывочного клапана Douglas для завершения уплотнения и предотвращения утечки воды из бака в чашу между промывками.Почти все хлопушки частично имеют форму "летающей тарелки", то есть небольшой "купол" сверху, плоский, как "блин" в центре, а затем (не как летающая тарелка) "воронка" или " форма луковицы на дне. Вся эта сборка обычно представляет собой одну формованную деталь и изготовлена ​​из гибкого резиноподобного материала. Средняя часть в форме блина имеет примерно 3 дюйма в диаметре. Остальные заслонки (или уплотнения) имеют конструкцию плоской шайбы.

Существует 4 распространенных типа хлопушек:

1.Без выпуска воздуха - чаще всего встречается в туалетах от 3,5 до 7 галлонов, а иногда и в некоторых туалетах со сверхнизким смывом (ULFT). Безвоздушная или «стандартная» заслонка имеет воздушную камеру в воронкообразной части. В маленьком конце есть отверстие диаметром примерно 1/2 дюйма. Этот маленький конец обращен вниз, и воздух, попавший внутри, не может выйти, поэтому он плавает над водой в резервуаре, пока сила воды, проходящей через отверстие в промывочном клапане Дугласа, не заставит заслонку закрыться. и печать.

2. Отвод воздуха через калиброванное отверстие - часто называется заслонкой "раннего закрытия". Эта заслонка иногда используется для достижения объема промывки 1,6 галлона в ряде ULFT, где емкость намного превышает 1,6 галлона. Эта заслонка также имеет воздушную камеру, но в верхней части воронки есть круглое отверстие для «выпуска воздуха» диаметром приблизительно 1/4 дюйма. В небольшой части воронки размером 1/2 дюйма находится плотно прилегающая вставка. В середине вставки отверстие. Существует ряд отверстий разного размера для соответствия требованиям различных производителей унитазов.(В некоторых случаях размер отверстия регулируется с помощью вставки типа «циферблат», что делает его «регулируемой» заслонкой.) Размер отверстия определяет, насколько быстро вода поступает в камеру в форме воронки для вытеснения воздуха, выходящего через Отверстие для выпуска воздуха 1/4 дюйма в верхней части. Когда достаточное количество воздуха вытесняется водой, заслонка теряет плавучесть и опускается, перекрывая выходящую воду задолго до того, как вся вода сможет покинуть резервуар; Отсюда и термин «досрочное закрытие».

3.Удаление воздуха с помощью поплавка - также известный как тип «раннего закрытия» и используется для достижения объема смыва 1,6 галлона в ряде ULFT. Он также имеет воздушную камеру с круглым отверстием для выпуска воздуха диаметром примерно 1/4 дюйма в верхней части воронкообразной камеры. В небольшой части воронки размером 1/2 дюйма нет вставки, регулирующей скорость вытеснения водой воздуха в камере. Вместо этого поплавок соединен с верхней частью заслонки с помощью цепи. Поплавок остается над водой в резервуаре, и длина цепи, соединенной с заслонкой, определяет, как быстро заслонка (которая быстро наполнилась водой) достигнет седла заслонки и перекроет поток воды между баком и заслонкой. чаша.

4. Плоское уплотнение - Диск в форме шайбы с плоской поверхностью и отверстием в центре. Плоское уплотнение является общим для всех унитазов, в которых используется промывной клапан поршневого типа (в отличие от промывочного клапана Дугласа), а также используется в некоторых туалетах с уникальной конструкцией промывочного клапана. Плоское уплотнение из гибкого резиноподобного синтетического материала имеет диаметр от 2 1/2 до 3 1/2 дюймов и легко устанавливается на корпус промывочного клапана.

Седло заслонки - твердая круглая поверхность у основания (или седла) промывочного клапана Douglas.Заслонка опирается на седло, когда клапан закрыт. Седло окружает 2-дюймовое отверстие в основании смывного клапана Douglas, который почти всегда изготавливается из материала ПВХ, хотя некоторые старые туалеты были оборудованы латунными клапанами. Вся вода, используемая во время цикла промывки, проходит через клапан.

Уровень воды - Уровень воды внутри бачка унитаза с самотечным питанием. Некоторые производители отливают фарфоровую «линию наполнения» внутри резервуара, в то время как другие производители наносят отметку наполнения на переливную трубку.В некоторых случаях линия заполнения не отображается. В таких обстоятельствах хорошее практическое правило - отрегулировать уровень воды на 1 дюйм ниже верха переливной трубки.

Ручка смыва или срабатывания - это ручка, обычно находящаяся в верхней левой передней части бака или в верхней левой части бака. Это механизм, толкаемый или вытягиваемый для смыва.

Рычаг промывки или отключающий рычаг - это металлический или пластиковый удлинитель, подсоединенный к промывочному клапану. Он находится внутри резервуара и может достигать 6 дюймов в длину.Он достигает от ручки непосредственно к промывочному клапану или к месту над заслонкой.

Цепь / хвост рычага смыва или отключения - это связующее звено между плечом рычага смыва / отключения и заслонкой. При правильной настройке это соединительное звено позволяет рычагу открывать заслонку и запускать цикл промывки.

Источник:

CUWCC Практическое руководство по сантехнике

Внутри туалета для чайников (детали туалета и фотографии 101)

Вы пользуетесь туалетом несколько раз в день.Вы умеете смывать воду в туалете, но если что-то пойдет не так, у вас будут проблемы.

Если ты под рукой, ты знаешь, как пользоваться поршнем (а кто нет). Но что происходит внутри туалета - это отдельная история? Есть клапаны, трубы, трубки и цепи. Выглядит так сложно, правда?

Когда я начал работать над туалетами, я запутался. Я не знал терминологии, поэтому не мог обозначить детали, которые нужно было заменить.

Как только я узнал названия частей, я собрал их вместе и быстро понял, как работает унитаз.

Это довольно простая технология, которая не сильно изменилась за последнее столетие (хотя ее эффективность использования воды немного улучшилась).

В этой статье я расскажу, что находится внутри туалета. Мы рассмотрим детали, из которых состоит унитаз, чтобы вы лучше его поняли. Я понял, что после того, как я узнал больше о туалете, очень легко исправить мелкие проблемы, которые могут возникнуть.

Внутри туалета для чайников (Детали туалета и фотографии 101)

Внутри резервуара

Самая устрашающая часть туалета находится внутри резервуара.Чтобы получить доступ к внутренней части бака, снимите крышку. Будьте осторожны с крышкой, так как она фарфоровая и треснет, если на нее наступить или уронить.

После снятия крышки вы можете заглянуть внутрь резервуара и увидеть его компоненты. Это может показаться сложным, но это не так.

Имеется клапан для поступления воды в резервуар, «поплавок», контролирующий уровень воды, перепускной клапан (на случай, если в резервуаре слишком много воды) и промывочный клапан, на котором вода выходит из резервуара. Еще несколько частей помогают объединить компоненты.

Ниже приведен список с пояснениями компонентов внутри резервуара.

  • Угловой клапан (водяной клапан)

Угловой клапан находится вне резервуара. На самом деле он находится за резервуаром и позволяет воде попадать в резервуар. Если вы работаете с унитазом, вам, вероятно, захочется затянуть вентиль, чтобы перекрыть воду.

Не забудьте снова включить его, когда закончите работу.

Заливной клапан позволяет воде заполнять резервуар и соединен с поплавком, который контролирует уровень воды.

Наполняющая трубка представляет собой небольшую резиновую трубку, которая проходит от наполнительного клапана внутрь перепускного клапана. После смыва унитаза вода поступает в бак и наполняет унитаз.

Чаша наполняется через заливную трубку, когда вода стекает через переливной клапан в емкость.

Поплавок контролирует воду, поступающую в бак и наливную трубку. В старых унитазах будет использоваться баллонный поплавок, в то время как в новых унитазах используется меньший клапан, который прикреплен к заправочному клапану.

Воздух в поплавке заставляет его подниматься по мере наполнения резервуара, и, когда поплавок достигает заданного уровня, автоматически прекращает поток воды (узнайте, как регулировать уровень воды, регулируя поплавок).

Перепускной клапан позволяет лишней воде выходить из бака. Если уровень воды установлен слишком высоким, вода будет стекать в переливной клапан (это одно из объяснений того, что унитаз работает).

Ручка смыва расположена на внешней стороне бачка, и мы используем ее для смыва унитаза. Ручка соединена с рычагом внутри резервуара, который поднимается при смыве ручки.

Цепь подсоединяется к рукаву смыва. Когда рычаг поднят, цепь тянется вверх и открывает заслонку

.

Заслонка связана с цепью и управляет потоком воды из бака в чашу.Когда унитаз смывается, заслонка поднимается, и вода с силой течет в унитаз (как правильно выбрать заслонку унитаза).

Промывочный клапан соединяет бак с бачком. Трудно увидеть и находится под заслонкой. В большинстве старых туалетов используется 2-дюймовый сливной клапан, в то время как в новых унитазах используется 3-дюймовый клапан.

Внутри чаши

У унитаза как такового нет деталей, однако есть терминология, которую вам следует знать.

Водяное кольцо - это уровень, на котором вода находится в унитазе.В старых унитазах в унитазе обычно есть водяной знак, и его полезно контролировать.

Уровень воды не изменится, если не будет засора (узнайте, как избавиться от водяного кольца естественным путем).

Вы когда-нибудь задумывались о том, как вода попадает в вашу чашу из резервуара? По краю чаши есть небольшие отверстия, через которые вода может попадать в нее.

Если вы живете в районе с жесткой водой, кальций и другие минералы могут заблокировать отверстия для подачи воды на ободе и снизить мощность смыва (забитые отверстия на ободе являются причиной медленного слива унитаза).

Сифон - это область, в которой вода проходит через унитаз после смыва. Сифон сводит к минимуму вероятность засорения и предотвращает попадание газа в вашу ванную комнату из труб (лучший способ прочистить туалет).

Это простая изогнутая технология, но важная часть унитаза.

Не забывай

Если вы устанавливаете новый унитаз, вам понадобятся фланец и восковое кольцо, которые помогут направлять отходы из унитаза в трубу в полу.Восковое кольцо обеспечивает уплотнение между двумя трубами. Узнайте больше о восковых кольцах в этой статье.

Заключение

Итак, вот оно. Может показаться, что это много информации, но как только вы присмотритесь к унитазу, вы поймете, что это не так уж много. Знание деталей внутри резервуара может помочь вам решить проблему, когда что-то пойдет не так.

Большинство проблем возникает с заслонкой или поплавком. Если у вас старый унитаз, заслонку со временем придется менять.В зависимости от типа поплавка он может застрять, и время от времени может потребоваться его регулировка.

При необходимости все детали и клапаны внутри бака можно заменить, а детали можно приобрести как часть комплекта.

Если вы посмотрите в чашу, вы не увидите «деталей», но вы должны знать несколько мест, где можно искать засорение. Через отверстия на ободе в чашу поступает вода, и они могут забиться. Эту проблему можно решить, продев в отверстия небольшой провод.

После того, как унитаз будет спущен, вода пройдет через сифон.Ловушка предотвращает попадание газа и отходов обратно в чашу. Время от времени в ловушке может образовываться засор, который можно исправить двойным смывом или поршнем.

Спасибо, что прочитали эту статью о внутренней части туалета для чайников. Унитаз простой, и я надеюсь, что эта информация поможет вам решить любые проблемы самостоятельно, вместо того, чтобы вызывать дорогого сантехника. Даже если вы решите позвонить своему сантехнику, узнать о туалете будет полезно, потому что мы так часто им пользуемся!

Детали и функции бачка унитаза: часть вторая

Как мы уже выяснили в прошлом блоге, современный унитаз состоит из двух частей: бачка и унитаза.В той статье мы обсудили чашу и ее различные элементы и функции, а сегодня мы обсудим резервуар.

Сантехники Whipple Plumbing регулярно обслуживают забитые туалеты и устраняют другие проблемы с туалетами. В некоторых случаях проблемы начинаются с резервуара над самой чашей. Вот назначение танка, его части и принцип работы.

Резервуар Назначение

Туалеты работают с использованием давления для откачивания отходов, но в обычном бытовом водопроводе давления просто не хватает для создания такого вакуума.Вот тут-то и пригодится резервуар - заполнение резервуара водой может занять от 30 до 60 секунд, но когда вы смываете унитаз, нужно всего три секунды, чтобы вся эта вода слилась в унитаз. Такая высокая скорость создает необходимый эффект сифона для смыва унитаза.

Компоненты резервуара

Все следующие части работают вместе в резервуаре:

  • Ручка: Деталь за пределами резервуара, которая инициирует промывку
  • Рукоятка: поворотный элемент, прикрепленный к ручке внутри резервуара
  • Цепь: компонент, соединяющий рычаг ручки с заслонкой
  • Заслонка: резиновый элемент, закрывающий сливное отверстие между промывками.
  • Промывочный клапан: прикрепляется к заслонке бачка унитаза и удерживает заслонку открытой, пока вода течет в унитаз
  • Сливное отверстие: кусок водопровода, соединяющий бачок унитаза с унитазом
  • Заправочный клапан: устройство, заполняющее бак при подготовке к следующей промывке
  • Заправочная трубка: трубка, по которой вода из заправочного клапана поступает в резервуар
  • Поплавок наполнителя / поплавок: эти элементы существуют для того, чтобы указать клапану наполнения включать воду, когда резервуар пуст, и выключать его, когда он полон.
  • Переливная трубка: защита на случай отсоединения поплавкового шара или заклинивания наливного клапана.

Промывка

Когда вы нажимаете на ручку, рычаг ручки поднимает цепь, которая открывает заслонку и активирует промывочный клапан.Вода устремляется в таз через сливное отверстие и вымывает отходы.

Заправка

Поплавковый шар опускается, когда резервуар опорожняется, и это сообщает клапану наполнения о начале наполнения. Когда это происходит, заслонка закрывается над сливным отверстием, чтобы изолировать его от чаши. Бак наполняется до тех пор, пока поплавок не поднимется до заданного уровня, после чего наполнение прекращается.

Хотите узнать больше о унитазе или вам нужны другие сантехнические услуги? Поговорите с профессионалами Whipple Plumbing сегодня.

Как работает туалет и схемы сантехники унитаза


Полезное объяснение того, как работает унитаз, со схемами сантехники унитаза и определениями частей унитаза.

Для начала ознакомьтесь с основными принципами работы унитаза. См. Рисунок справа.

Унитаз состоит из двух основных частей - бачка и унитаза. Чаша вмещает воду и подключается к сливу для удаления сточных вод и отходов. Бак, который находится за дежой, содержит запас воды для наполнения дежи, а также устройства для слива чистой воды в дежу и наполнения бака.

Принцип работы туалета - Схема сантехники туалета

Одно из этих устройств, называемое краном, подключено к водопроводу и контролирует подачу воды в резервуар. Когда вода из бака быстро опускается в таз (при смыве), давление заставляет сточные воды из бачка стекать в канализацию. Падение уровня воды определяется поплавком, шаром или манометром, и это приводит в действие шаровой кран для наполнения бака.

Что такое откидной клапан?

При смыве обычного туалета вода из бака устремляется в унитаз через отверстие, называемое сливным клапаном.Перед тем, как вы нажмете рычаг, этот клапан закрывается резиновой пробкой, называемой шаром резервуара, шаром седла промывочного клапана или более новым, более эффективным шаром заслонки или заслонки.

Клапан заслонки унитаза

Клапан и заслонка вместе называются - что неудивительно - заслонкой. При нажатии на рычаг резиновая заслонка просто приподнимается с клапана, и… свист, вода течет в унитаз!

Промывочный клапан имеет диаметр 2 1/2 дюйма, как и шарообразная часть заслонки. Заслонка шарнирно закреплена на вертикальной переливной трубе, которая находится рядом с клапаном, а небольшая цепочка соединяет заслонку с рычагом отключения.Преимущество заслонки по сравнению с предыдущими пробками заключается в том, что у нее меньше деталей, которые могли бы засориться или заедать, поэтому вероятность того, что резервуар «потечет» или протечет в чашу, меньше.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора Home Magazine, автора более 30 книг по благоустройству дома и автора бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.

Related Post
