КАК СДЕЛАТЬ ПРОВОДКУ В КВАРТИРЕ СВОИМИ РУКАМИ

Старая или некачественно проведенная проводка может стать причиной многих бед. Вы можете не только потерять имущество, но и существенно повредить свое здоровье и здоровье близких. Замена электропроводки – это затратное и трудоемкое дело, но, возможно, оно крайне необходимо. Вы всегда можете обратиться за помощью к специалистам компании УкрПровод. Наши сотрудники быстро и качественно проведут ремонтные работы, при этом соотношение цены и качества приятно удивят.

Но если нет возможности воспользоваться услугами специализированной бригады, мы все же попробуем помочь сделать проводку в квартире своими руками.

Мы уже описывали общие моменты монтажа электропроводки своими руками, а более детально о том, как проложить кабельную линию скрытым или открытым способом, Вы можете узнать в статье по ссылке.

ПРИБОРЫ И ИНСТРУМЕНТЫ, КОТОРЫЕ МОГУТ ПОНАДОБИТЬСЯ

Если Вы решили провести проводку в квартире своими руками, тогда наверняка понадобится инвентарь.

Список необходимых инструментов:

Молоток. Универсальный ручной инструмент, полезный при монтажных работах. Молотки различаются между собой весом бойков. Для электромонтажа будет достаточно максимум 600г. Но, если планируется использование электроустановочных скоб, тогда понадобится молоток с бойком 150г. Очень удобно если на обратной стороне у него будет гвоздодер.
Набор ключей малых размеров (6-24мм). Можно взять универсальный ключ с набором насадок. Используется для соединения проводов при помощи сжимов, болтов. Пригодится при работе с распределительным шкафом.
Монтажный нож. Для проведения электромонтажных работ выбирается нож с изолированной ручкой.
Отвертки. Возьмите набор отверток или универсальную со сменными насадками. Для работы в труднодоступных местах применяется отвертка с длинным жалом и дополнительной изоляцией.

Рулетка. Для электромонтажа подойдет на 7,5-10м. Если площадь помещения большая, можно взять специальную на 50м с матерчатой лентой.
Пассатижи. Выбирайте только с заизолированными рукоятками.
Перфоратор. Если Вы планируете проложить скрытую электролинию, вручную это сделать будет трудоемко и длительно. В таком случае, перфоратор станет Вашим спасением. Он работает в трех режимах: сверление, долбление, ударное сверление. В некоторых моделях присутствует реверс (переключатель направления вращения). Тогда он используется также в качестве шуруповерта. Для выполнения разного рода работы выбираются различные насадки: буры для сверления бетона, камня; коронка по бетону; коронка по мягким материалам и т.д.
Болгарка (углошлифовальная машина). Также отлично подойдет для штрабления стен. Следует запастись сменными дисками: они различаются по диаметру, толщине. Отличаются между собой диски для работы по металлу, по камню. Внимание! Работа с данным инструментом является опасной! Будьте предельно осторожны.
Мультимер. Совмещает в себе функции вольтметра, амперметра, омметра. Может быть аналоговым, цифровым.

Конечно же, это не полный перечень инвентаря, способного облегчить проведение проводки в квартире своими руками, есть также электрические отвертки, ударные дрели и многое другое. Мы перечислили лишь самые универсальные инструменты. Что именно использовать – решать Вам.

ЗАЗЕМЛЕНИЕ В МНОГОКВАРТИРНОМ ДОМЕ

Итак, Вы приняли решение сделать проводку в квартире своими руками. И хотите сделать все максимально правильно и безопасно. Для этого, конечно же, Вы соберетесь сделать три электролинии: фаза, ноль (N-проводник, нейтраль) и заземление (PE-проводник, защитный провод). Но! Не стоит спешить. Для начала, выясните, какая система заземления предусмотрена в здании.

Для домов, построенных после 2000 года характерна система заземления TN-S. Это значит, что N-провод и PE-провод разделены по всей длине цепи. Заземление уходит в землю уже на трансформаторной подстанции.

Это самая современная система. Если в Вашем доме установлена такая – можете спокойно проводить безопасную электропроводку.

Со старыми постройками возникнут существенные сложности. Большинство из них строились с системой TN-C, что означает соединение защитного проводника и нулевого в один (называется проводник PEN). После, в некоторых зданиях произошла модернизация до TN-C-S. Это означает, что на отдельных участках цепи происходит объединение PE и N в PEN-проводник. Такая модернизация делает Ваш быт более безопасным, но до уровня TN-S все же не дотягивает. Чтобы определить, проведено ли в доме обновление системы заземления, необходимо посмотреть на провода в этажном электрощитке. Если входящих проводов 4, а квартирных 2 – у Вас TN-C, если соответственно 5 и 3 – Вы обладатель TN-C-S. В последнем случае допускается прокладка заземляющего провода в квартире.

Если Вы не планируете полностью делать замену проводки в квартире, но хотите заполучить заземление, просто проведите отдельную кабельную линию в качестве заземления. Это можно сделать открытым способом, например, в кабель-канале.

Как видите, самая большая загвоздка у жильцов домов с системой заземления TN-C. Но, несмотря на это, большинство этих людей активно использует электроприборы, предполагающие наличие PE-провода. Что посоветуем в таком случае?

Вариант 1. Наиболее безопасный, на наш взгляд: использование защитных автоматов, УЗО, предохранителей. О них мы подробнее расскажем далее.

Вариант 2. Сделать все же трехжильную проводку, но провод заземления не подключать ни в одной электроточке. Конец PE-проводника должен быть заизолирован и не подключен ни к чему. Для чего это нужно? Когда проводка Вашего дома будет модернизирована, Вы просто сможете подключить заземление к щитку и электроприборам. При этом дополнительных затрат и ремонтных работ проводить не надо будет.

А теперь поговорим о том, что многие делают, но делать это не рекомендуется. А в некоторых случаях даже запрещается. Мы настаиваем на том, чтобы при проведении проводки в квартире своими руками, Вы отказались, от таких методов. Даже если услышите дружеские советы из серии «у меня так, и ничего».

Расщепление нуля. Подключение защитного провода к общему PEN. Возможные опасности: нейтраль может перегореть. Если у Вас установлены защитные устройства, они сразу отключат сеть. Если таких нет – корпуса электроприборов, заземленных этим способом, окажутся под напряжением 220В, что приведет к опасной для здоровья ситуации. Поиск повреждения N-проводника при этом будет сложнее, чем в случае с фазным.
Соединение нейтрали и защитного провода непосредственно в розетке. Помимо вышеописанной ситуации может произойти еще одна неприятность. Во время ремонта можно перепутать нулевой и фазный проводники. Для электроприбора не важно по какому проводу идет ток, поэтому принципиального значения это не имеет. Но вот если заземление соединится не с нулем, а с фазой – вот тогда разница станет ощутима. Все корпуса электроприборов, включенных в такую розетку, будут под напряжением 220В.
Самый опасный способ – использование для заземления труб отопления и водоснабжения. Если контакт с землей разорван, а такое бывает, когда Ваши соседи заменяют трубы на пластиковые, вместо безопасного заземления, образуется конденсатор электроэнергии, способный также подпитываться блуждающими электротоками, о которых никто даже не подозревает. Самый бездумный вариант – подключить PE на трубу газоснабжения. По статистике, около 90% взрывов бытового газа случается из-за некачественно проведенной проводки. Такое подключение может стоить не только здоровья, но и жизни большого количества людей.

Еще раз повторим, что, если Вы хотите сделать проводку в квартире своими руками правильно – не стоит пользоваться вышеперечисленными тремя способами. Лучше воспользуйтесь полезными приборами электрозащиты, о которых мы поговорим ниже.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ

Никто из пользователей электросети не застрахован от такой ситуации, как короткое замыкание. При таком явлении сила тока может подскочить в 10 раз, что приведет к резкому увеличению количества тепла в электропроводе. А это уже приводит к опасности возникновения пожара. Защитить себя и свое имущество можно установив ВА – термомагнитный автоматический выключатель. Если показатели электротока превысят пороговые значения ВА прервет подачу такого тока в автоматическом режиме. Современные модели автоматов уберегут Вас и от токов малого напряжения. Устанавливаются на входе электролинии в квартиру, чаще всего в электрощитах. Различаются между собой следующими параметрами:

время отключения питания (самые быстрые – 0,005с)
принцип обнаружения неполадки (тепловой и электромагнитный)
размер порогового значения параметров тока для отключения (в % от номинальных)
количество полюсов
сила тока, на которую рассчитаны

Подключение автоматических выключателей является достаточно простой работой, поэтому Вы с легкостью самостоятельно сможете их подключить при проведении проводки в квартире своими руками.

УЗО

Следующая опасность, которая может Вас постигнуть при использовании электричества в быту – удар током при соприкосновении с проводом без изоляции, а также с корпусом не заземленного электроприбора. Электрики называют такое явление дифференциальным током, или током утечки. Для защиты людей и животный в квартире устанавливают дифференциальный выключатель, который также называют устройством защитного отключения (УЗО). Такой прибор, обнаруживая утечку электричества, разрывает сеть практически мгновенно – в течение 10-30мс. УЗО бывают разных типов в зависимости от количества регистрируемого тока утечки. Для квартиры оптимальным вариантом будет УЗО на 30мА. Напряжение электротока также важно: есть аппараты на 220В, 380В. Номинальное напряжение на котором будет работать выключатель выбирается из ряда: 6А, 10А, 13А, 16А, 20А, 25А, 32А, 40А, 63А, 80А, 100А, 125А. Устанавливается в электрощитке, в случае опасности обесточивает сразу всю квартиру. Можно установить несколько УЗО – на различные электроцепи (отдельно на освещение, отдельно на розетки – к примеру). Если Вы решились на установку дифференциального выключателя, тогда в обязательном порядке нужны будут в квартире отдельные N и PE.

И еще один совет: перед установкой УЗО следует обновить Вашу проводку. Ветхая электросеть со скрытыми утечками может вызвать ложное срабатывание механизма. Поэтому, если решились сделать новую проводку в квартире своими руками, можете воспользоваться моментом и установить УЗО. Если же Вы меняете только отдельную линию, ставить дифференциальный выключатель на все помещение не стоит.

ДИФФЕРЕНЦИАЛЬНЫЕ АВТОМАТЫ (АД)

Это великолепные устройства для Вашей электробезопасности. Они объединяют в себе функции УЗО и ВА: защищают от дифференциального тока, а также электросеть от перегрузок. Как и предыдущие охранные механизмы выбор того или иного АД будет зависеть от электропараметров Вашей сети и уровня защиты.

ПРЕДОХРАНИТЕЛИ

С такой системой электрозащиты сталкивалось большинство людей: предохранители предотвращают вред от короткого замыкания и сверхвысоких токов, находятся в распределительных щитах.

Пробки – одноразовые предохранители, работающие на принципе регистрации избытка тепла.

К предохранителям многократного использования можно отнести ВА, о которых говорилось выше, и автоматические предохранители.

ЭЛЕКТРОСЧЕТЧИК

Каждый из нас понимает, что такое электросчетчик и для чего он нужен. В многоквартирных домах счетчики располагаются либо в этажных электрощитах, либо в квартире при входе электрокабеля к потребителю.

Если при проведении замены проводки в квартире своими руками у Вас возникли сомнения в правильности работы Вашего счетчика, Вам стоит вызвать представителя энергосетей. Вам выпишут предписание на поверку прибора, хотя, возможно, Вам будет проще купить новый.

При покупке прибора учета Вам следует знать несколько параметров для того, чтобы сделать правильный выбор. Во-первых, Вам нужно определиться, какой счетчик Вы хотите: индукционный или электронный. Во-вторых, на какую электросеть он рассчитан: однофазную или трехфазную. Определитесь со способом крепления: счетчики могут крепиться на трех винтах, или на DIN-рейке. Обязательно проверьте целостность пломб электроприбора.

Устанавливать счетчик самостоятельно нельзя. Необходимо вызвать специалиста, у которого есть разрешение на проведение таких работ.

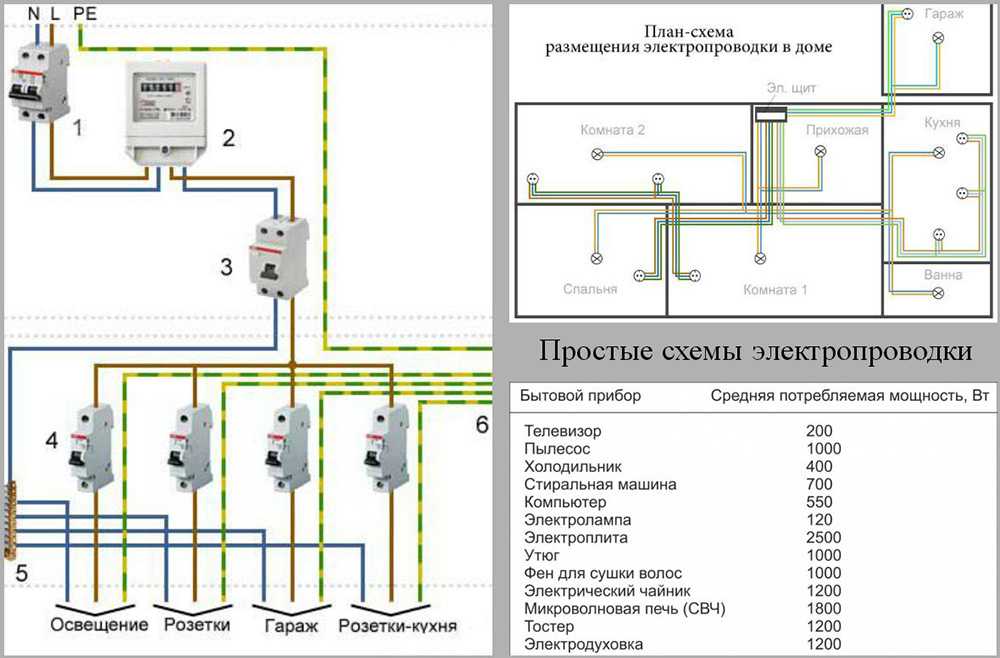

ЭЛЕКТРОЩИТ В КВАРТИРЕ

Вводной распределительный электрощит в квартире необходим для того, чтобы:

распределять электроэнергию между разными группами потребителей (разные электролинии для отдельных комнат, групп розеток, выключателей и т.д.)
служить месторасположением различных защитных устройств электросети
в некоторых случаях электросчетчик также устанавливается в распределительный щиток

Электрощиты бывают внутренними и накладными. Изготавливаются из пластика или металла. Для правильного выбора электрощита Вам необходимо определиться с его размерами, а именно – на сколько модулей он пригоден. Модуль – это размер однополюсного автоматического выключателя (примерно 18мм). Например, двухполюсный ВА займет уже два модуля. Однофазное УЗО – три. И т.д. Если Вы посчитали, сколько модулей Вам потребуется – купите на всякий случай электрощит чуть большего размера, с запасом. Пустые модули можно будет прикрыть впоследствии специальными заглушками.

Если Вы решили сделать проводку в квартире своими руками, Вы наверняка столкнетесь с необходимостью самостоятельно установить электрощит. При монтаже электрощита в первую очередь нужно установить его в нужном месте расположения. Помните, что доступ к нему должен быть легким и безопасным. После этого щит нужно укомплектовать необходимыми электроприборами: ВА, АД, УЗО – в зависимости от Вашего выбора. Простая схема последовательности установки приборов для квартиры может быть следующей. На входе у Вас дифференциальный автомат. Он охраняет всю квартиру и позволяет обесточить все помещение сразу. Далее ставим электросчетчик. После идет общее для квартиры УЗО, от которого расходятся отдельные электролинии с индивидуальными автоматическими выключателями. Крепление приборов происходит при помощи DIN-рейки.

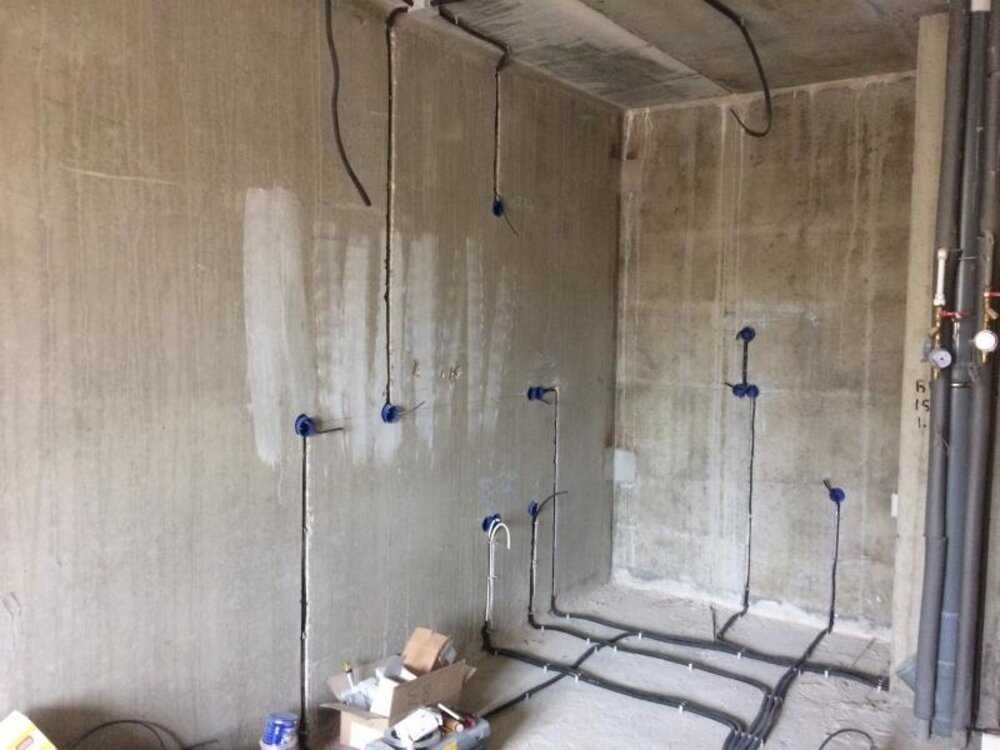

И, напоследок, еще несколько простых советов. Если Вы решили обновить Вашу электросеть скрытого типа, Вам стоит это сделать в период ремонта, т.к. Вам в любом случае необходимо будет штрабировать стены. Для электропроводки открытого типа такое условие не обязательно. Провод в кабель-канале довольно легко меняется, это не столь трудоемко и пыльно. И не забудьте предупредить соседей об осуществлении громких ремонтных работ.

Очень надеемся, что наша статья немного помогла Вам понять, как сделать проводку в квартире своими руками. Если же Вы все-таки сомневаетесь в своих силах, обратитесь к специалистам. Заказать проведение электромонтажных работ нашей компанией можно, воспользовавшись многоканальными телефонами, или же электронной почтой, указанными в соответствующем разделе сайта. Также у нас Вы можете купить необходимые сопутствующие электротовары. Предлагаем Вам широкий выбор автоматических выключателей, УЗО, дифференциальных автоматов высочайшего европейского качества таких производителей как GE, ABB, Schneider Electric, Eaton (Moeller), и более дешевые, но тем не менее достойные варианты от ИЭК, АСКО. Звоните нам и мы обязательно поможем подобрать то, что нужно именно Вам.

Квартира продолжает отключать электрическую цепь

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Почему в квартирном блоке может срабатывать автоматический выключатель: Почему в моей квартире отключается автоматический выключатель?

Видео по электрике №1

Автоматический переключатель резерва генератора
и подпанель электрической цепи

Проверьте мой канал на YouTube и подпишитесь на мои видео
» Спроси у электрика «
ПРИМЕЧАНИЕ. Список всех моих полезных видео
Отображается в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Отключение автоматического выключателя в квартире
Электрика Вопрос: Почему в моей квартире отключается автоматический выключатель?

Я недавно переехал в 6-комнатную квартиру. За последние 8 дней, что я там живу, выключатель срабатывал 5 раз в разные дни.
- Однажды он сработал, потому что переносной обогреватель и холодильник были подключены к розетке в разных комнатах.
- В других случаях это было из-за различных комбинаций освещения.
Я хочу сказать, что он сработал из-за того, что в стену было воткнуто несколько предметов.
Больше всего меня беспокоит то, что в моей квартире есть только ОДИН выключатель.
- Означает ли это, что все мои розетки подключены к одному выключателю, и противоречит ли это кодексу штата Висконсин?
Пожалуйста, дайте мне знать, кому я могу позвонить, чтобы проверить это и соответствует ли это стандартному коду.

Спасибо.

История: Ванг, студентка из Милуоки, штат Висконсин.

Дополнительные комментарии: Очень информативный сайт.

Ответ Дэйва:
Спасибо за вопрос по электрике, Ванг.

Почему в квартире срабатывает автоматический выключатель

Во-первых, переносные обогреватели обычно потребляют много энергии и могут требовать собственной цепи, поэтому, если нагреватель был подключен к холодильнику, он, несомненно, отключит цепь.
Ванг, вы утверждаете, что на всю квартиру всего один выключатель, и мне интересно, какого размера эта цепь.
Если единственная цепь представляет собой цепь на 15 или 20 ампер, этого будет недостаточно.
Сейчас я не знаю специфики вашей квартиры, типа возраста и размера блока, но в любом случае одной схемы будет недостаточно.
- Существуют агентства, которые должны оказать помощь, если она вам понадобится
- Вам следует пройти процедуру информирования управляющего квартирой о проблеме и предоставления ему возможности исправить ситуацию.
- Если они не позаботятся о ситуации, вы можете проконсультироваться с местным Управлением по правам арендаторов или Жилищным управлением, которое поможет вам решить эту проблему.

Кстати, безопасное жилище должно иметь следующее:
- Установленные дымовые извещатели
- Розетки с защитой GFCI
  - в ванной
  - и кухня

Подробнее об электропроводке

Электропроводка настенных розеток

Электропроводка Электрическая розетка для дома
Домашняя электропроводка включает в себя розетки на 110 В и розетки на 220 В, а также розетки, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.

Автоматический выключатель

Защита электропроводки с помощью автоматических выключателей
Руководство по домашним автоматическим выключателям и тому, как они работают для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.

освещение

Статьи по домашнему освещению
Домашнее освещение Статьи, посвященные встраиваемому освещению, освещению под шкафами, терминологии освещения и т. д.

Электротехнические нормы и правила

Статьи электротехнических норм и правил
Электротехнические нормы и правила Справочник, охватывающий цепи AFCI, электрические коробки, электрические цепи, электрические кодовые розетки, электрические GFCI, электрическое заземление, электрические проекты, электрические услуги, электрика-подполье, электрика-код, электрика-код, световой код, дымовой извещатель,

Вам также может быть полезно:

Видео по электрике #2

Как подключить розетку GFCI

без провода заземления

Проверьте мой канал на YouTube и подпишитесь на мои видео
» Спроси у электрика «
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Продолжайте смотреть, чтобы я мог помочь вам подключить его правильно!

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально подходит для домовладельцев, студентов,
Handyman, Handy Women, and Electricians
Includes:
Wiring GFCI Outlets
Wiring Home Electric Circuits
120 Volt and 240 Volt Outlet Circuits
Wiring Light Switches
Wiring 3 — Проводная и 4-проводная электрическая плита
Электропроводка 3-проводной и 4-проводной шнур и розетка сушилки
Устранение неполадок и ремонт электропроводки
Способы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»>

Снимите изоляцию проводов, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>

Что такое электрическая установка здания? Определение, значение, структура

Электроустановка здания: сборка соответствующего электрического оборудования, расположенного в здании и имеющего согласованные характеристики для выполнения конкретных целей [ИСТОЧНИК: IEC 60050-826:2004, 826-01-01, изменено: добавлено «расположенное в здании и»].

Электромонтаж квартиры

В настоящее время существует новое понятие – «квартирный электромонтаж», которое характеризует отдельную часть электроустановки многоквартирного дома, расположенную в одной квартире. Электроустановка квартиры представляет собой совокупность взаимосвязанного электрооборудования, установленного в квартире. Обычно он функционирует независимо от электроустановок других квартир.

Электроустановка квартиры состоит из нескольких частей-электросхем. До девяностых годов прошлого века электроустановка квартиры была, как правило, однофазной электроустановкой и состояла из двух концевых электрических цепей для освещения и розеток. В жилых домах, где устанавливались электроплиты, к двум указанным цепям добавлялась третья конечная электрическая цепь электроплиты. Эти цепи были подключены к этажному распределительному щиту.

В настоящее время квартирная электроустановка может быть однофазной или трехфазной. Он состоит из большего количества конечных электрических цепей. Например, электроустановка двухкомнатной квартиры может включать две концевые электрические цепи освещения, пять концевых электрических цепей розеток, одну оконечную электрическую цепь электроплиты, одну оконечную электрическую цепь электроводонагревателя, одну оконечную электрическую цепь кондиционера. схема, одна конечная электрическая цепь электрического теплого пола. Эти конечные электрические цепи обычно подключаются к квартирному распределительному щиту, который, в свою очередь, посредством электропроводки электрической распределительной цепи подключается к этажному распределительному щиту.

Внутренний и наружный электромонтаж здания

Ю.В. Харечко в своей книге [2], на мой взгляд, подробно и полно описывает суть этих понятий (прим. автора: в моем переводе):

« Все электрооборудование, установленное в здании, предназначено для выполнения строго определенных функции. Например, электрический светильник освещает комнату или какую-то ее часть. Кабель передает электрическую энергию в некоторые помещения здания. Выключатель включает и выключает светильник или группу светильников и т. д. Сумма всего электрооборудования, установленного в здании, составляет электроустановку здания, которую следует классифицировать как внутреннюю электроустановку. Однако некоторые части электроустановки здания, напр. в том числе светильники, используемые для освещения наружных стен здания и прилегающей территории, могут быть установлены снаружи здания на его стенах и кровле. Эта часть электроустановки здания по конструкции соответствует наружной электроустановке. »

Для нормальной работы электроустановки здания входящее в нее электрооборудование должно иметь согласованные между собой характеристики. Например, проводники электропроводки должны обеспечивать номинальную электрическую мощность, необходимую для нормальной работы электрооборудования. Устройства защиты от сверхтоков должны надежно защищать эти проводники от перегрузок и коротких замыканий. Номинальное напряжение электрооборудования должно соответствовать номинальному напряжению электрических цепей и т. д.

Конструкция

Электроустановка здания состоит из нескольких частей (электрических цепей), объединяющих электрооборудование, установленное в одном или нескольких помещениях здания и предназначенное для выполнения определенных функций. Электрические цепи подключаются к главным распределительным щитам, блокам потребителей и другим низковольтным распределительным устройствам электроустановки здания. Наиболее распространенными электрическими цепями в электроустановке здания являются конечные электрические цепи освещения и розеток. Электроустановка большого здания может иметь сотни или тысячи таких цепей.

На рисунке в качестве примера показано схематическое изображение электроустановки здания, являющегося частью распределительной системы.

Рисунок 1 – Система распределения. Схематическое изображение электроустановки здания

Какие бывают виды электроустановок?

Электроустановки можно разделить на различные типы в соответствии с различными критериями. Наиболее распространена классификация по применению, например жилое, коммерческое и промышленное. Другие классификации включают тип системы электропроводки (переменный или постоянный ток), уровень напряжения (низкое напряжение или высокое напряжение) и тип тока (переменный ток или постоянный ток).

Жилая электроустановка включает в себя всю электропроводку и оборудование, установленное в частном жилище, например, в доме на одну семью или в квартире. Обычно состоит из основного щита обслуживания, ответвлений, розеток и светильников.

Коммерческая электроустановка включает всю электропроводку и оборудование, установленное в коммерческом или промышленном здании. Как правило, она состоит из основного щита обслуживания, ответвлений, осветительных приборов и розеток.

Промышленная электроустановка включает всю электропроводку и оборудование, установленное на промышленном объекте. Обычно он состоит из главной сервисной панели, ответвлений, центров управления двигателем, трансформаторов и розеток.

Тип системы электропроводки, используемой в электроустановке, зависит от уровня напряжения и рода тока. Системы электропроводки переменного тока используются для низковольтных приложений, таких как жилые и коммерческие установки. Системы проводки постоянного тока используются для высоковольтных приложений, таких как промышленные установки.

Уровень напряжения электроустановки зависит от типа питаемого оборудования. В низковольтных установках напряжение ниже 600 вольт. Высоковольтные установки имеют напряжение выше 600 вольт.

Часто задаваемые вопросы

Как проложить электропроводку в здании?

Независимо от того, строите ли вы новый дом или офисное здание или ремонтируете существующее, электропроводка является одним из наиболее важных аспектов, которые необходимо выполнить правильно. Это руководство поможет обеспечить правильную и безопасную установку электропроводки.

Первый шаг — определить размер и тип провода, который вам понадобится. Размер будет основан на номинальной силе тока цепи, а тип будет основан на приложении. Например, если вы устанавливаете розетки на кухне, вам нужно будет использовать провод другого типа, чем при установке осветительных приборов.

После того, как вы определили размер и тип провода, который вам нужен, следующим шагом будет установка электрических коробок. В них будет размещена проводка и предусмотрено место для подключения цепей. Убедитесь, что коробки правильно рассчитаны на размер автоматического выключателя, который вы будете использовать.

После того, как электрические коробки установлены, можно приступать к прокладке проводов. Важно правильно прокладывать провода, чтобы они не запутались. Начните с прокладки основного провода от коробки выключателя к первой электрической коробке. Затем подключите каждый провод к соответствующему автоматическому выключателю.

Наконец, проверьте цепи, чтобы убедиться, что они работают правильно. После того, как все работает правильно, вы можете установить крышки розеток и крышки выключателей света. Это поможет защитить проводку и предотвратит ее повреждение.

Какие этапы электромонтажа?

Электромонтаж состоит из четырех этапов: проектирование, кабелепроводы и фитинги, прокладка кабелей и заделка. На каждом этапе есть свой набор проблем и потенциальных опасностей, поэтому важно понимать связанные с этим риски, прежде чем начинать любой электрический проект.

Проект: Первым этапом электромонтажа является этап проектирования. Здесь планируется и составляется электрическая схема проекта. Важно иметь четкий и точный дизайн, так как любые ошибки, допущенные на этом этапе, могут быть дорогостоящими и опасными.

Трубопроводы и фитинги: Второй этап – монтаж трубопроводов и фасонных частей. Здесь электрическая проводка проходит через здание, часто в подземных каналах или за стенами. Этот этап может быть сложным, так как важно убедиться, что проводка правильно защищена и проложена так, чтобы она не представляла опасности возгорания.

Кабельная разводка: Третий этап — кабельная разводка. Здесь проложены фактические электрические провода. Этот этап может быть опасным, если его выполнить неправильно, так как провода под напряжением могут представлять серьезную опасность поражения электрическим током. Важно внимательно следовать инструкциям и использовать правильный тип провода для работы.

Прекращение: Четвертый и последний этап — завершение. Здесь электромонтаж завершается подключением проводов к розеткам, выключателям и другим устройствам. Этот этап также может быть опасным, если его выполнить неправильно, так как неправильная проводка может привести к пожару. Важно внимательно следовать инструкциям и использовать правильный тип провода для работы.

Ссылки

МЭК 60050-826:2004
Харечко Ю.В. Краткий терминологический словарь электроустановок низкого напряжения. Часть 2 // Приложение к журналу «Библиотека инженера по технике безопасности».
