пошаговый мастер-класс как подключить люстру (150 фото)

В жизни каждого мужчины наступает момент, когда необходимо повесить новую люстру или заменить старый вариант. Конечно, можно вызвать специалиста, и доверить всю работу ему. Но при обладании некоторыми навыками и соблюдении техники безопасности можно произвести работы по самостоятельному подключению люстру.

В этой статье мы постараемся дать пошаговую инструкцию, о том, как правильно и безопасно подключить люстру.

Краткое содержимое статьи:

Необходимые инструменты для проведения работ

Для проведения качественной установки люстры, вам необходимо подготовить инструмент, который пригодиться во время работы.

• Отвертки. Необходимо приготовить три вида отверток. С плоским концом, фигурную и индикаторную отвертку.
• Плоскогубцы
• Нож
• Вольтметр
• Изоляционная лента или соединительные клеммы.

Подготовительные работы

Прежде чем начать установку новой люстры, вам необходимо демонтировать старую люстру.

Рекомендуем производить демонтаж при отключенном энергоснабжении помещения.

После того как сняли люстру, вам необходимо определиться с проводами по которым происходит питание.

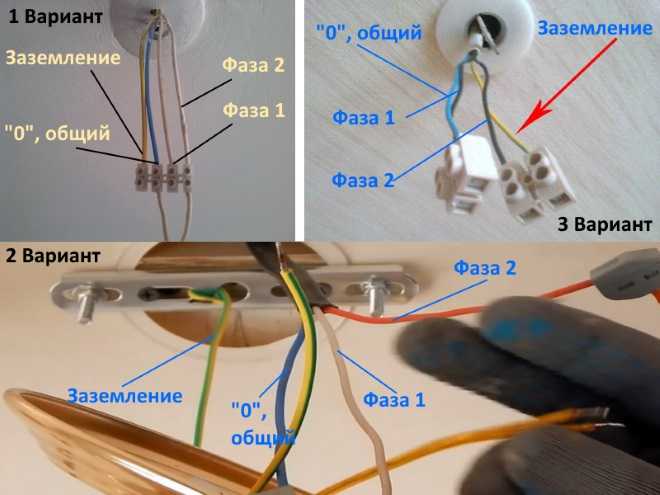

В основных вариантах к люстре подходят три провода. Это фаза, ноль и заземление. Для правильной установки люстру, необходимо определить какой провод соответствует указанным маркировкам.

Виды проводов

• Заземление. Провод заземления определить очень просто. Изоляция провода окрашена в желто-зеленый цвет.
• Фаза. Обычно фаза проходит по проводу имеющий коричневый цвет.
• Ноль. В обычных вариантах изоляция такого провода окрашена в синий цвет.

Для более точного определения, где фаза или ноль, необходимо воспользоваться индикаторной отверткой. Дотронувшись кончиком отвертки до оголенного провода, точно определите, по какому из проводов проходит фаза.

После этого внимательно рассмотрите провода на люстре.

Если на люстре несколько рожков, то от каждого рожка будет отходить по два провода. Один нулевой, другой с фазой.

Обычно однотипные провода в люстре окрашены одинаковым цветом. Поэтому при присутствии нескольких рожков следует скрутить провода одного цвета в один жгут, а другого цвета в другой.

В результате у вас в конструкции люстры будет три провода: фаза, ноль, заземление.

Подключение люстры

После того как определили с проводами на люстре и на потолке, можно приступать к подключению люстры своими руками.

Для удобной установки люстры рекомендуем воспользоваться стремянкой. Вы будете чувствовать себя более комфортно в таких условиях.

Не рекомендуем использовать стулья или другие варианты. Во-первых, вы можете не дотянуться до потолка со стула, во-вторых, стул или другой способ является не очень устойчивым вариантом.

После установки стремянки можно приступать к основным этапам подключения. В начале, необходимо соединить провода заземления на люстре и потолке.

Напоминаем, что все работы по подключению люстры необходимо проводить при отключенном электричестве в помещении. Для этого на счетчике необходимо отключить клавиши или вывернуть пробки, если они присутствуют.

Соединив провода заземления, можно приступать к соединению проводов с фазой и нулем. В обычных случаях производят соединение проводов с помощью скрутки.

Стоит помнить, что таким вариантом можно воспользоваться, если провода на потолке и люстре имеют одинаковый состав. Можно соединять вместе только медные или алюминиевые провода.

Если у вас разнотипные провода, то советуем воспользоваться соединительными колодками. При однотипных проводах так же можно воспользоваться колодками.

Проверка подключения

После окончания работ по соединению проводов следует проверить изоляцию в местах соединения. После этого можно подать электричество и проверить качество работы.

Как видите каких-либо сложностей для того, что бы правильно повесить люстру, не существует. С этим может справиться любой желающий.

В конце статьи напоминаем, что существует несколько способов подключения люстры. Все зависит от вашего варианта люстры и количества проводов, которые предусмотрены для питания.

При возникновении каких-либо сложностей вы можете воспользоваться специализированными сайтами, на которых специалисты смогут вам помочь в разрешении возникшей проблемы.

Фото советы как подключить люстру своими руками

Вам понравилась статья? Поделитесь 😉



синий, желтый, и два белых. — Спрашивалка

есть 4 провода из потолка: синий, желтый, и два белых. — Спрашивалка

ИЛ

Инга Левицкая

На люстре из икеа есть также 4 входа, два L и два N. Куда какой вставлять?

• провод
• потолок

СЗ

Саня Заец

ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ)
Провод «земли» — должен быть желто-зеленого цвета. В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения) , в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

НОЛЬ (НЕЙТРАЛЬ)
Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

ФАЗА
Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же белым. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

В данном случае жёлтый вообще не нужен. Синий к N, белые к L.

Натали

Два белых это фазный на две группы лампочек в люстре (если люстра одна лампа то подключаете один провод второй изолируете) Синий это ноль подключается желто зеленый это заземление люстры или светильника подключаете если светильник имеет стальной корпус, если пластиковый то изолируйте. На люстре L это фазные — белые а N это ноль синий . Провод один а клемы две, надо ставить перемычку

Маша

2 л это 2 белых н это синий

Сергей Куртинец

тебе повезло, что на люстре 4 провода
мы уж 2 люстры купили на 5 и 6 рожков, так там всего 2 провода
включаются все лампы разом — а это не всегда надо

я бы соединил L и синий + белый

Asatur Ichmelyan

Три белых коня, три белых коня-декабрь, январь и февраль.

Эдуард

фазоискателем пользоваться умеешь?

ЕЛ

Евгения Левина

сначала определись с потолком, пробником где фаза, а где ноль.

Похожие вопросы

как правильно провод от стиральной машинки где внутри 3 проводка: синий, желтый и коричневый, соеденить с вилкой.

Как вывести на потолке желтое пятно от воды?

как вывести желтые пятна на потолке

три белых провода, и все подключены!

Вопрос по наушникам. Там есть три провода. Красный, желтый и синий.

флаг синий, белый, желтый (рисунок на синем цвете)

Народ подскажите, фаза — белый, ноль — синий, земля — желтый, правильно???

Двигатель. Провода черный красный синий желтый белый как подключать?

есть три провода: желтый, черный и белый. Желтый фаза. а какой ноль и земля?

фонарь с дат. движения. Провода коричн, синий, желтый красный. И к синему и красному присоединены по белому. Куда креп новые?

Понимание электрической проводки потолочных светильников

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Потолочный светильник Электрическая проводка и соединения: В зависимости от возраста дома в потолочной распределительной коробке может находиться один или несколько кабелей. Эти кабели используются для подачи питания на осветительную арматуру, настенный выключатель, а также могут обеспечивать питание настенных розеток.

Видео по монтажу домашней электропроводки Как подключить розетку GFCI без провода заземления Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Электропроводка Потолочные светильники
Электрика Вопрос: У меня есть потолочный вентилятор и светильник с несколькими проводами, с которыми мне нужна помощь.

• Я снял потолочный вентилятор и светильник из спальни, чтобы установить светильник для скрытого монтажа.
• Когда я отцепил потолочный вентилятор, я обнаружил, что к потолочной коробке подходят четыре разных набора проводов.
• Есть четыре черных провода и четыре белых провода, а провода заземления отсутствуют.
• Этот ящик управляется одним выключателем света, который одновременно управляет и вентилятором, и светом.
• Мой вопрос: как мне это подключить? Я не отцеплял ни один из проводов с тех пор, как снял вентилятор. В настоящее время все черные провода связаны вместе с одним белым проводом. Все остальные белые провода также связаны между собой.
• Есть один лишний черный провод (тот, что с белым проводом, привязанным к черным), который был присоединен к проводке вентилятора. Таким образом, к вентилятору/осветительному прибору было подключено три провода: два черных провода и один белый. Я очень смущен этим.
• Я уверен, что это середина цепи. Как вы, вероятно, понимаете, я очень мало знаю об этом и ожидал простой замены вентилятора.

Спасибо за помощь.

История: Алан, домовладелец из Джексона, Миссури.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Алан.

Светильник Электрическая проводка и соединения

Применение: Электропроводка потолочного светильника .
Уровень навыков: от начального до среднего — лучше всего подходит для лицензированного электрика.
Необходимые инструменты: базовая сумка для электриков, ручные инструменты, неалюминиевая лестница и тестер напряжения.
Расчетное время: зависит от личного опыта, умения работать с инструментами и доступа к светильнику.
Меры предосторожности: определите автоматический выключатель для светильника, выключите его и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки светильника должна производиться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

Потолочный светильник Соединения электропроводки

В зависимости от возраста дома в потолочной распределительной коробке может находиться один или несколько кабелей. Эти кабели используются для подачи питания на осветительную арматуру, настенный выключатель, а также могут обеспечивать питание настенных розеток.

• Блок приборов, о котором вы говорите, имеет один 2-проводной кабель, обеспечивающий питание или питание, два 2-проводных кабеля, по которым подается питание в другие места, и один 2-проводной кабель, который используется для выключателя, что объясняет, почему вы видите белый провод, присоединенный к другим черным проводам.
• Вы заметите, что черный провод этого последнего 2-жильного кабеля был тем, который снабжал питанием осветительную арматуру. Все остальные белые провода являются нейтральными.

ПРИМЕЧАНИЕ:
Предыдущее может не отражать каждый сценарий подключения в одних и тех же местах. Точные конфигурации проводки лучше всего определять с помощью тестера напряжения, чтобы правильно идентифицировать электрическую проводку, и лучше всего выполнять ее квалифицированным лицензированным подрядчиком-электриком, который выполнит проводку в соответствии со статьей 110 NEC.

Подробнее о проводке светильников

Я предоставил следующие ресурсы, которые ведут к полной подробной информации на этом веб-сайте, которая поможет вам с электрической проводкой вашего светильника:
Электропроводка выключателя освещения

Электропроводка выключателя освещения – схема 1

Полностью поясненные изображения и схемы подключения выключателей освещения с описанием наиболее распространенных выключателей, начиная с фотосхемы 1.

• Цепь Проводка
• Для получения дополнительной информации об электропроводке
• Электропроводка

Электропроводка
Проекты электропроводки дома с картинками и схемами.

Эта ссылка будет полезна домовладельцу
Самостоятельная электрика

Электрические коды для проводки

Следующая информация также может быть вам полезна:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Проводка розеток GFCI Проводка домашних электрических цепей Цепи розеток 120 и 240 В Проводка выключателей освещения 9 0064 Электропроводка 3-проводная и 4-проводная электрическая плита Электропроводка 3-жильный и 4-жильный кабель сушилки и розетка для сушилки Поиск и устранение неисправностей и ремонт электропроводки Методы прокладки проводки для модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

Как подключить светильник с помощью красно-черных и белых проводов

Если вы когда-нибудь задавались вопросом, как подключить светильник с помощью красно-черных и белых проводов, вы попали в нужное место.

Обычно красный, черный и белый провода означают, что использовался трехжильный провод. Это означает, что черный — это постоянная сила, и он переходит к чему-то другому. Красный — это коммутируемый провод к светильнику, а белый — нейтральный провод к светильнику. Так что используйте красный и белый.

В этой статье мы ответим на ваши вопросы о красном проводе, где он идет с черным и белым, и почему в вашем светильнике могут быть провода двух разных цветов. Надеемся, что это руководство избавит вас от необходимости нанимать профессионального электрика для подключения светильника.

Содержание

Как подключить светильник с помощью красно-черно-белых проводов.

Куда идет красный провод на потолочном светильнике?

Если вы не знаете, куда идет красный провод на потолочном светильнике, ответ может вас удивить. Вы можете подумать, что красный провод подключен к лампочке, но на самом деле это горячий провод, и он переключается. Если вы не уверены, используйте бесконтактный тестер напряжения для определения тока.

• Подсоедините красный провод к черному проводу внутри комплекта освещения или к черному проводу потолочного вентилятора.
• Как только это будет сделано, спрячьте красный провод в коробку.

Если вы не знаете, куда идет красный провод, обратитесь к лицензированному электрику. Некоторые светильники могут иметь три провода, поэтому вам придется найти правильный. Внимательно проверьте электрическую схему, и если в фонарях нет этого провода, замените их. В некоторых осветительных приборах его может не быть, и вам понадобится лицензированный электрик, чтобы убедиться, что вы все делаете правильно. Вы обнаружите, что схема для осветительных приборов довольно сложна, поэтому всегда полезно обратиться за профессиональной помощью, прежде чем пытаться починить или заменить свет.

Как подключить светильник с помощью красного, черного и белого проводов. Красный провод сочетается с черным или белым?

Установка нового светильника может показаться простой задачей, но это не всегда так просто. У вас осталось три провода — красный, черный и белый. Вы можете запаниковать, когда поймете, что один или несколько из них не одного цвета! Хорошая новость заключается в том, что есть несколько простых способов обойти эту проблему. Следуйте этим советам, чтобы установить светильник самостоятельно.

Сначала раскрутите красный и черный провода. Это можно сделать, открутив проволочные гайки. Подсоедините черный провод к черному проводу в распределительной коробке. Красный провод обычно идет к выключателю света. Используя проволочную гайку, чтобы затянуть его, вы можете скрутить два отдельных провода вместе. Если в вашем светильнике нет распределительной коробки, используйте электрическую розетку для подключения двух проводов.

Обязательно проверьте проводку перед установкой светильника. Обязательно используйте правильные цвета и помните, что красный провод — это горячий провод от настенного выключателя. Черный провод не подключается к переключателю контроллера. Как только вы убедитесь, что ваш светильник правильно подключен, вы можете приступить к его установке в вашем доме. Этот процесс не займет много времени, и вы даже можете обратиться к электрику за помощью и советом.

Красный провод идет к черному?

В зависимости от осветительного прибора может понадобиться черный или красный провод. Как подключить светильник с помощью красного, черного и белого проводов. Черный провод используется для потолочного вентилятора, а красный провод обычно используется для выключателей и соединений между датчиками дыма. Независимо от назначения красный провод всегда горячий, если не указано иное. Вы можете проверить провод на нагрев с помощью бесконтактного тестера напряжения.

Чтобы подключить светильник, вам нужно знать цвета проводов и соответствующее напряжение. Красный провод должен быть подключен к черному проводу от сети дома и к белому или желтому проводу от светильника. Третий провод может быть голым, зеленым или синим. Вы должны соединить его с металлическим основанием светильника. Вы также должны добавить заземляющий винт, если он есть в светильнике.

Красный провод — это горячий провод от настенного выключателя. Если у вас нет выключателя, вместо него следует использовать черный провод. Цвета проводов используются для предотвращения поражения электрическим током и пожаров. Важно, чтобы электрик использовал правильный цвет провода для проектов домашней проводки, а не домовладелец. Однако это может вызвать трудности у неопытных пользователей. Во избежание травм используйте надлежащие инструменты и соблюдайте меры безопасности.

Почему у меня красно-черно-белый провод?

Красно-черный и белый провода известны как горячие и нейтральные провода соответственно. Черный провод подключается к земле, а белый провод подключается к питанию выключателя. В однофазных цепях с отводом от середины напряжение равно Vt+Vb, а ток равен Va+Vb. Белый провод является проводом питания для выключателя, а черный провод подключается к другим источникам света.

Горячие провода обозначаются цветовым кодом. Черный — это провод под напряжением, а белый — нейтральный провод. В электрической цепи черный провод — это горячий провод, а белый — нейтральный провод. Провода заземления зеленые или оголенные. Важно знать, какие провода одинаковы, прежде чем пытаться выполнять какие-либо электрические работы. Ниже перечислены различия между черным и белым проводом.

Является ли красный провод таким же, как и черный провод?

У многих людей возникают проблемы с определением различных цветов электрических проводов в цепи. Это связано с тем, что большинство цепей имеют разные типы проводов, и не каждый является электриком. Вот несколько фактов, которые могут вам помочь. Красный провод обычно используется для подключения выключателей, а черный — для управления освещением. Красный провод часто обозначается как вторичный горячий провод, поэтому обязательно пометьте его четко. Как правило, красные провода используются при установке потолочных вентиляторов или выключателей света.

Красный и черный провода не только разного цвета, но и имеют одни и те же компоненты. Однако внешний изолятор красного провода отличается от изолятора черного провода. Эта разница может привести к поражению электрическим током, если вы соедините их вместе. Поэтому лучше доверить эти проекты профессионалам. Обычно в цепях на 220 вольт используются красные провода, а в цепях на 120 вольт — черные. Они также используются в детекторах дыма и других подобных устройствах.

Какой живой красный или черный?

Сначала проверьте проводку. Красный и черный провода подключены к домашней цепи. Скрутите черный провод вокруг красного провода. Затем скрутите черный и белый провода вокруг красного и белого проводов. Заземляющий провод может быть оголен или покрыт зеленой изоляцией. Вы также можете использовать плоскогубцы и отвертку, чтобы открыть черный и белый провода.

Прежде чем приступить к подключению осветительного прибора, вы должны знать, какой из них находится под напряжением. Если вы устанавливаете потолочный светильник, скорее всего, черный провод подключен к настенному выключателю. Однако для большинства светильников красный провод подключен к потолочному выключателю и является токоведущим. Если у светильника есть белый провод, вероятно, это вентилятор. Когда светильник оснащен желтым проводом, это заземляющий провод.

Если вы заменяете светильник, черный провод должен соединиться с красным или черным проводом в блоке предохранителей. Черный провод должен соединиться с красным проводом на выключателе света. Вы также можете подключить черный провод к белому проводу в блоке предохранителей. Обязательно проверьте проводку, прежде чем принимать окончательное решение. На светильнике есть много других проводов, которые вам нужно знать.

Как подключить светильник?

В зависимости от типа светильника вам может понадобиться использовать неизолированный провод для подключения его к распределительной коробке. Бесконтактный тестер напряжения или тестер цепи может помочь вам определить, какие провода находятся под напряжением, а какие нет. Если вы не уверены, вы также можете использовать проволочную гайку. Когда вы завершили этот шаг, вы готовы установить светильник.

После того, как вы соединили белый провод с черным, следующим шагом будет подключение двух других. Это легко сделать, открутив гайки на обоих концах проводов. Белый провод теперь должен соединиться с белым проводом в распределительной коробке, а черный провод должен соединиться с красным, который обычно подключается к выключателю света.

Далее следует отделить белый и черный провода от остальных электрических проводов в коробке. Обязательно пометьте каждый провод в соответствии со стандартными цветовыми кодами. Кроме того, обязательно подключайте каждый провод к выключателю, а не пересекайте его. Чтобы быть в безопасности, убедитесь, что вы носите перчатки и не пересекаете провода. Если вы выполняете эту работу самостоятельно, вам следует попросить напарника поднять лампу.

Что такое 4 провода в светильнике?

Вы можете спросить: «Что такое 4 провода в светильнике?» и вы можете быть смущены тем, какой тип проводки использует ваш прибор. К счастью, есть простые шаги, которые помогут вам определить правильные провода для вашего светильника. Для начала вы должны понимать, что каждый светильник состоит из двух проводов: белый провод для нейтрали и черный для горячего. Хотя эти цвета не всегда совпадают, их все же важно знать.

Чтобы начать ремонт светильника, убедитесь, что у вас есть ровная поверхность, на которую вы можете его поставить. Затем пропустите электрические провода через каждое звено. Затем наденьте части приспособления на проводку. Некоторые новые светильники могут иметь как белый, так и черный провод. При соединении двух используйте проволочную гайку, чтобы закрепить ее на месте. Помните, что вы не можете использовать проволочную гайку на утопленной распределительной коробке, так как это может быть нарушением правил.
