Холодная сварка металлов – никакого волшебства!

Холодной сваркой называется соединение металлов в твердой фазе, достигаемое совместным пластическим деформированием соединяемых элементов без применения нагрева. Процесс осуществляется на воздухе при комнатной температуре, которая для большинства материалов ниже температуры рекристаллизации (чаще всего – путем приложения давления). Поэтому в ГОСТ 2601 данный способ имеет следующее определение:

Холодная сварка

сварка давлением при значительной пластической деформации без внешнего нагрева соединяемых частей

ВНИМАНИЕ! Если вы искали клей «холодная сварка» см. статью «Холодная сварка» – клей, но не сварка

Содержание

1. Экскурс в историю
2. Что такое холодная сварка?
3. Виды материалов пригодных к свариванию
4. Параметры режимов холодной сварки
5. Условия получения надежного сварного соединения
6. Виды холодной сварки
7. Область применения

Холодная сварка металлов – экскурс в историю

Холодная сварка металлов известна с древних времен. Как показывают археологические исследования и исторические хроники – «Колосс Родосский» был снаружи покрыт тонкими медными листами, которые были соединены между собой с использованием холодной сварки. То есть данная технология была применена и при создании шедевров античного периода.

В Национальном музее в Дублине (Ирландия) хранятся золотые коробочки, которые по заключению экспертов, изготовлены в эпоху поздней бронзы с применением данного способа.

В 1724 году священником Дезагюлье (J. L. Desaguliers) был представлен способ соединения свинца с помощью холодной сварки. Опыт заключался в том, что два свинцовых шарика диаметром около 25 мм сдавливали вместе и вращали, в результате они соединялись. Последующие попытки разорвать данное соединение и измерить величину разрыва с помощь весов показали, что прочность соединения некоторых образцов оказалось ничем не хуже основного металла. Результаты данных опытов были опубликованы в научных журналах.

На данный способ получения соединения впервые всерьез посмотрели в 1940-х годах, именно в это время ученые обнаружили странный эффект взаимодействия нескольких кусков одного и того же металла в абсолютном вакууме – при наличии чистых плоских граней они притягиваются.

Начиная со второй половины 1940-х годов она начала применяться в промышленно развитых странах: в 1947 — 1948 гг. появилась в США, а в 1949 г. началось использование и в СССР.

В настоящее время она успешно применяется для соединения изделий из пластичных металлов, таких как медь, алюминий, свинец, олово, никель и др.

Что такое холодная сварка?

Холодная сварка – процесс, при котором происходит соединение двух твердых тел без нагрева свариваемых деталей на стыке соединения. Отличительной особенностью холодной сварки металлов является отсутствие фазы расплавления.

На первый взгляд, холодная сварка может показаться волшебством. Многие люди не могут понять, как может производится процесс соединения без нагрева, электрического тока или специальных растворов. Если посмотреть видео – у многих возникает мысль: «Это что-то магическое». На самом деле никакой магии нет.

Метод холодной сварки основан на использовании пластической деформации, с помощью которой разрушают на свариваемых поверхностях хрупкую пленку окислов. В настоящее время известно, что сила сцепления от контакта может быть значительно увеличена благодаря сильному сжатию деталей между собой, увеличению времени контакта, повышению температуры деталей, а также от комбинирования вышеперечисленных факторов.

Основная трудность подготовки поверхности деталей заключается в тщательном удалении с нее органических и окисных пленок. Органические пленки – это тонкие пленки масел, жирных кислот и парафинов, покрывающие свариваемые поверхности. Препятствуют сцеплению также пленки адсорбированных на поверхности газов.

При контакте с кислородом или другими реактивными веществами происходит образование поверхностных слоев, которые в значительной мере или полностью исключают вероятность возникновения эффекта холодной сварки. Ведь именно образующаяся из-за содержания кислорода в воздухе на поверхности металла оксидная пленка не дает соединиться свариваемым деталям в нормальных условиях. Кстати, даже при помещении в вакуум оксидная пленка не исчезает, то есть поверхность металла требует дополнительной очистки.

Интересные факты:

1. Золотые самородки в природе образуются благодаря методу холодной сварки, а происходит это потому, что у золота попросту нет оксидной пленки, как всем известно – золото не окисляется.
2. При возникновении механических проблем на первых моделях искусственных спутников Земли все списывалось именно на эффект холодной сварки. Однако позже было доказано, что причиной возникновения проблем стали простые недоработки в конструкции, а возникновение данного эффекта на орбите до сих пор не подтверждено (конечно же, кроме случаев, когда в определенных экспериментах он вызывался человеком преднамеренно).

При холодной сварке металлы соединяются благодаря совместному пластическому деформированию по поверхности их взаимного контакта. Образование цельнометаллического соединения происходит за счет возникновения металлических связей между соединяемыми металлами. Эти связи возникают между атомами при сближении поверхностей соединяемых материалов в результате образования общего электронного облака, взаимодействующего с ионизированными атомами обеих металлических поверхностей. Сварное соединение образуется только путем деформации, без нагрева извне. Это обстоятельство позволяет сваривать термически разупрочняемые материалы без нарушения их физических свойств. Отсутствие нагрева исключает опасность образования хрупких интерметаллических прослоек в зоне контакта разнородных металлов (например, алюминия и меди). Холодную сварку можно выполнять во взрывоопасной среде, возможна герметизация объектов, нагрев которых недопустим (это широко используют в промышленности).

В реальных условиях нет идеально чистых и гладких металлических поверхностей. На них имеются неровности, выступы, окисные, адсорбированные пленки, органические пленки, которые препятствуют сближению поверхностей на расстояния действия межатомных сил. Поэтому получение сварного соединения возможно только при значительных пластических деформациях, приводящих к сминанию выступов, разрушению и раздроблению поверхностных слоев и их удалению из зоны сварного соединения вследствие пластического течения. В результате в контакт вступают по всей свариваемой поверхности чистые слои металла, между которыми образуется металлическая связь.

Исследования показали, что даже у самых гладких поверхностей металлических деталей есть шероховатости, и именно эти высокие точки прикасаются к противоположной детали. В процессе образования сварного шва фактически участвуют лишь несколько тысячных долей процента площади поверхности детали, но этих микроскопических участков вполне достаточно для создания мощных молекулярных соединений. Так что при соблюдении необходимых показателей гладкости свариваемых поверхностей деталей между точками соприкосновения создается мощнейшая связывающая сила.

Снижение прочности сварного соединения за счет уменьшения толщины металла в месте соединения до известной степени компенсируется повышением прочности деформированного металла, получающего наклеп. Например, предел прочности технически чистого алюминия в зоне максимальной деформации возрастает примерно в два раза.

Виды материалов пригодных к свариванию

Применение холодной сварки ограничивается физическими свойствами материалов и пригодна для различных металлов и их сплавов, достаточно пластичных при комнатной температуре:

• алюминий
• медь
• кадмий
• никель
• свинец
• олово
• цинк
• титан
• серебро
• индий
• золото
• платина и др.

Пластичность соединяемых материалов может быть повышена подогревом до соответствующей температуры. Так, например, высокопрочные алюминиевые сплавы при температуре 300-350°С свариваются за счет соответственно направленной пластической деформации подобно чистому алюминию при комнатной температуре.

Если на металл нанести твердые пленки электролитическим способом, например на медь пленку твердого никеля, или принять меры к предотвращению загрязнения, выполняя холодную сварку сразу же после окончания обработки механической щеткой, то в этих случаях связь происходит при значительно меньших деформациях.

Свариваемость при данном способе может быть оценена максимальной остающейся толщиной металла в месте соединения, выраженной в процентах по отношению к первоначальной толщине детали до сварки.

Параметры режимов холодной сварки

Основной параметр, определяющий процесс – величина деформации в месте соединения, которая зависит от свойств металла, его толщины, типа соединения и способов подготовки поверхностей.

Основными параметрами режима холодной сварки являются:

• удельное давление
• глубина вдавливания пуансона
• величина вылета деталей из цанг (при стыковом способе)
• диаметр пуансона
• степень деформации

Величина удельного давления выбирается в зависимости от физико-механических свойств свариваемых материалов. Рекомендуемое удельное давление при стыковой холодной сварке:

• алюминиевых деталей: 180-250 кг/мм²
• медных деталей: 650-800 кг/мм²
• для разнородных металлов, например, алюминий – медь: 500-650 кг/мм²

Усилие зажатия образцов в зажимах с насечкой должно превышать усилие осадки для алюминия более чем на 50%, а для меди – более чем на 80%

Зависимость деформации от свойств

Металл	Относительная глубина вдавливания пуансона, %
Алюминий	55 – 60
Алюминиевые сплавы	75 – 80
Медь	85 – 90
Олово	85 – 88
Титан	70 – 75
Серебро	82 – 86
Армко-железо	85 – 92
Свинец	80 – 85
Никель	85 – 90
Индий	10 – 15

Величина вылета стержня составляет:

• для алюминия 1-1,2 диаметра стержня
• для меди 1,25-1,5 диаметра стержня
• для разнородных металлов алюминий – медь: вылет медного стержня должен быть на 30-40% больше, чем алюминиевого

Степень необходимой деформации при холодной сварке разнородных материалов определяется свойствами того из свариваемых металлов, при соединении которого требуется меньшая деформация. Этим пользуются при необходимости сварить малопластичные материалы, применяя прокладки из пластичных металлов.

Предварительные исследования свариваемости показывают следующие результаты:

Металл	Свариваемость в %
Алюминий особо чистый	40
Алюминий технически чистый	30
Дюралюминий	20
Кадмий	16
Свинец	16
Медь	14
Никель	11
Цинк	8
Серебро	6

Из этих данных видно, что наилучшие результаты холодной сварки дают алюминий и алюминиевые сплавы, удовлетворительные результаты дает медь. Довольно удовлетворительную свариваемость дает никель, имеющий высокую температуру плавления (1450°С).

Условия получения надежного сварного соединения

Надежное сварное соединение холодной сваркой может быть получено при соблюдении следующих условий:

• тщательная подготовка поверхности свариваемых изделий. При точечном и роликовом способах поверхность рекомендуется зачистить механическими щетками, торцы деталей при стыковом способе для соединения проводов сравнительно небольшого диаметра – с помощью специальных ручных кусачек или механического ножа, а торцы деталей большого сечения подвергают механической обработке. При этом необходимо обеспечить параллельность свариваемых поверхностей обеих деталей и отсутствие на них жировых загрязнений;
• одновременная пластическая деформация соединяемых деталей;
• значительное и симметричное относительно центра зоны соединения растекание металла в плоскости соединения. Данное растекание вызывает разрушение оксидных или иных пленок, вытеснение их обломков из зоны соединения. Одновременно, растекание создает условия для интенсивного движения дислокаций с образованием активных центров на соединяемых поверхностях. Симметричное растекание необходимо для более полного удаления пленок из зоны сварного шва;
• сжатие заготовок на заключительной стадии образования сварного соединения, что требует значительных давлений в зоне контакта;
• очистка кромок соединяемых заготовок от загрязнений (промывка растворами, бензином, спиртом) и окисных пленок. Применение абразивного инструмента недопустимо, так как шаржированные в поверхность заготовок абразивные зерна затруднят получение сварного соединения;
• предварительная подготовка поверхностей заготовок (шероховатость – Rz не более 10 мкм; неплоскостность поверхности не более 0,1 мм).

Виды холодной сварки

В зависимости от способа приложения давления и схемы деформации определяют следующие виды:

Области применения холодной сварки металлов

Как мы уже писали в статье данным способом успешно соединяют металлы, обладающие хорошими пластическими свойствами. Этот способ нашел применение главным образом в приборостроении, для соединения алюминиевой оболочки кабелей, при изготовлении корпусов полупроводниковых приборов, при изготовлении бытовых приборов из алюминия – чайников, подставок, каркасов, в электромонтажном производстве для соединения проводов и шин внахлестку и встык при монтаже сетей связи, троллейбусных проводов, электропроводки в домах. В летательных аппаратах встык варят шпангоуты. В последнее время достигнуты успехи в соединении полупроводниковых материалов.

Одним из направлений применения данного способа является его сочетание с обработкой давлением: прокаткой, высадкой, штамповкой, вытяжкой и т.п. С помощью последней, например, получают биметаллические переходники из алюминия и коррозионно-стойкой стали, которые затем используются в бесфланцевых соединениях трубопроводов летательных аппаратов.

Последние исследования открывают широкие возможности применения в процессе производства на микроуровне и наноуровне. Кроме того, экономически оправдано её применение при соединении небольших деталей из мягких, пластичных металлов, а также тонких металлических пленок, использующих полимеры в качестве подложки.

Холодную точечную сварку можно выполнять на любых прессах: гидравлических, эксцентриковых и т. п. Если сваривается несколько точек за один ход пресса, то требуются прессы усилием 500-1000 кг. Для холодной сварки одной точки достаточно пресс усилием 50-100 кг.

120 фото сварочного материала и инструкция по его применению

Множество людей пользуются холодной сваркой для соединения металлических деталей, устранения мелких дефектов. Этот способ имеет множество преимуществ перед другими технологиями. Хотя не все еще оценили ее по достоинству, потому что неправильно использовали пластичную массу.

Очень важно перед первым применением хорошо разобраться с тем, как пользоваться такой сваркой. Это позволит избежать многих ошибок и получить желаемый результат, ведь область применения холодной сварки различна. Неправильно выполненная работа ведет к снижению качества.

Краткое содержимое статьи:

Разновидности холодной сварки

Холодную сварку можно назвать очень пластичным клеем, для изготовления которого используется эпоксидная смола. Он не вступает в реакции с горючими жидкостями и другими продуктами нефтехимии, с маслами.

Очень быстро становится твердым. Обладает высокой способностью к прочному сцеплению с разными материалами, например с металлом, пластиком, линолеумом, бетоном.

Сегодня такие клеящие составы выпускают двух видов:

Жидкие. Изготовлены из эпоксидки с добавлением отвердителей. Этот состав является двухкомпонентным. К преимуществам относится долгий срок хранения, отсутствие резкого запаха, не выделяет вредные вещества.

Пластичные. Внешне похожи на обычный пластилин, так как имеют форму одно- или двухслойного бруска. Относятся к однокомпонентным. Их рекомендуется применять сразу, при долгом хранении теряют свои свойства.

Фирмы-производители выпускают холодную сварку в цилиндрической емкости, сама масса состоит из двух слоев. Эпоксидная смола находится во внутренней части, в нее добавлены мельчайшие частички металла, а сверху -отвердитель. Добавление металлической пыли придает сварному шву высокую прочность, делает его намного надежнее.

Классификация холодной сварки

Существует несколько видов данного средства. Какой выбрать, подскажет материал, из которого изготовлено изделие, требующее ремонта.

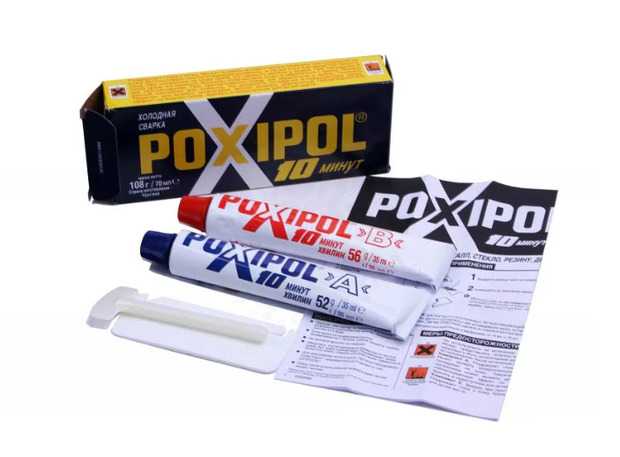

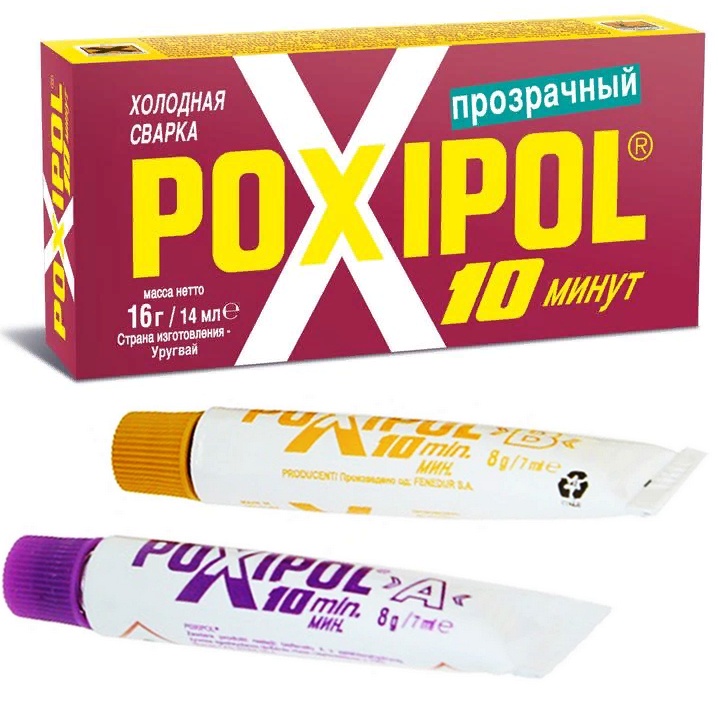

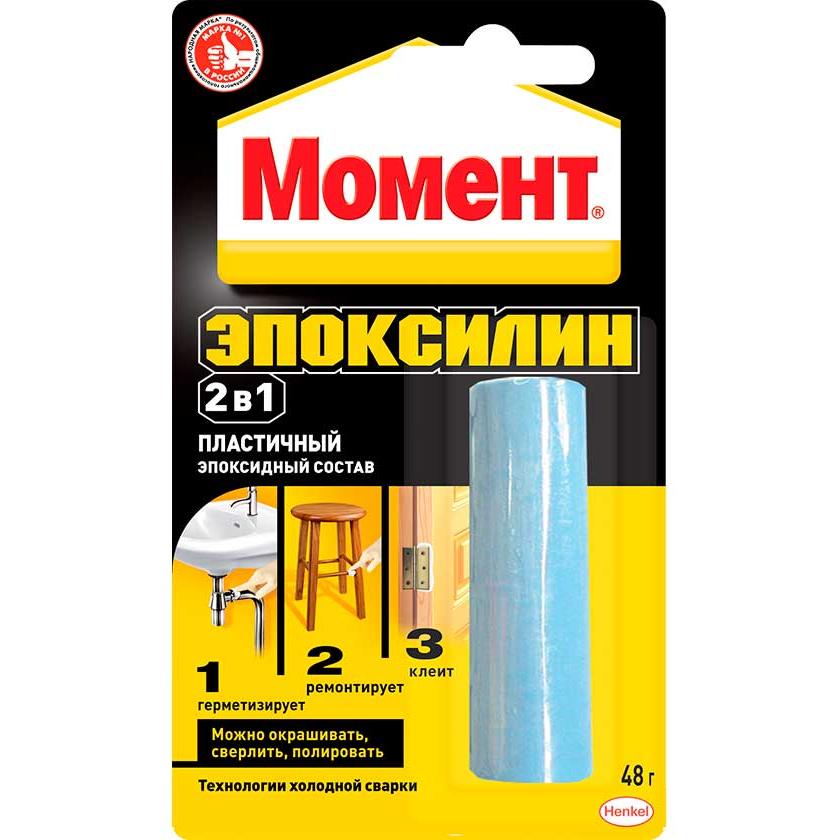

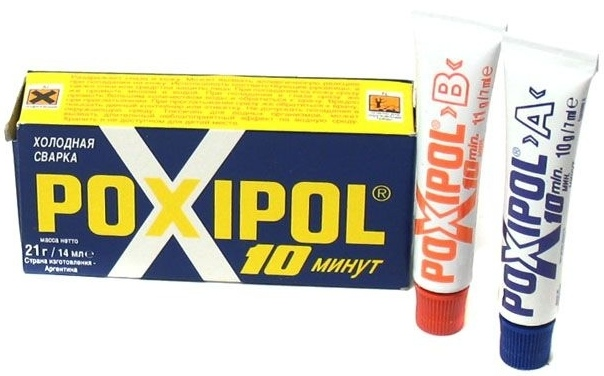

На фото представлены некоторые виды выпускаемой холодной сварки.

Самая распространенная — это холодная сварка для металла. Дома она поможет привести в порядок сантехнику (починить протекающую батарею, трубы), автолюбители тоже часто используют данное средство при мелком ремонте. Например, замазывают отверстия в баках, поддонах, глушителях. Также она отлично склеивает оторванные металлические детали.

Чаще используют сварку с пластическим составом, но и средство в жидкой форме выпуска не подведет. Нужно учесть, что сварка по металлу не поможет соединить детали, которые испытывают сильные нагрузки.

К тому же, все таки этот метод позволяет решить проблему лишь на время, а при первом удобном случае требуется выполнить полноценный ремонт.

Сварка для металла бывает высокотемпературной. Она позволяет заделать отверстия в железных деталях, в стали. Максимально выдерживает температуру 1316 градусов.

Еще один полезный вид-холодная сварка для пластика. Она поможет при ремонте изделий из различного пластика как на предприятиях, так и в быту.

Холодная сварка для линолеума. Используется во время строительства и ремонта. Позволяет получить очень прочное соединение, которое намного лучше, чем при использовании клея или двустороннего скотча. Может помочь и при работе с изделиями из прочной резины.

Инструкция по применению холодной сварки

Для проведения качественного склеивания деталей необходимо выполнить несколько простых шагов. Все производители вкладывают в тубу подробную инструкцию о том, как пользоваться холодной сваркой. Принцип использования любого типа клея одинаков.

Подготовка склеиваемых поверхностей. Если работают с металлом, то его зачищают наждачной бумагой. Это позволяет увеличить силу склеивания деталей.

Производят обезжиривание поверхности бензином, спиртом, антисиликоном, в общем, любой подходящей для этой цели жидкостью.

Теперь пора подготовить саму холодную сварку к работе. Для этого от бруска отрывают кусочек и хорошенько разминают до однородного мягкого состояния. Если используется жидкая форма, выдавливают небольшое количество смеси и перемешивают. При этом у смеси увеличивается температура, она становиться теплой.

На подготовленную деталь наносят клей. Затем замазывают поврежденный участок и разравнивают поверхность холодной сварки. Все эти манипуляции нужно производить довольно быстро, так как сварка застывает буквально за несколько минут.

Остается дождаться полного затвердевания клея. Это происходит через 24 часа, но в экстренных случаях достаточно подождать хотя бы 30 минут.

Пользоваться холодной сваркой довольно просто, да и цена на нее не высока, поэтому все больше и больше людей используют ее дома и берут с собой в поездку на автомобиле. Даже профессионалы оценили ее по достоинству и нашли ей широкое применение.

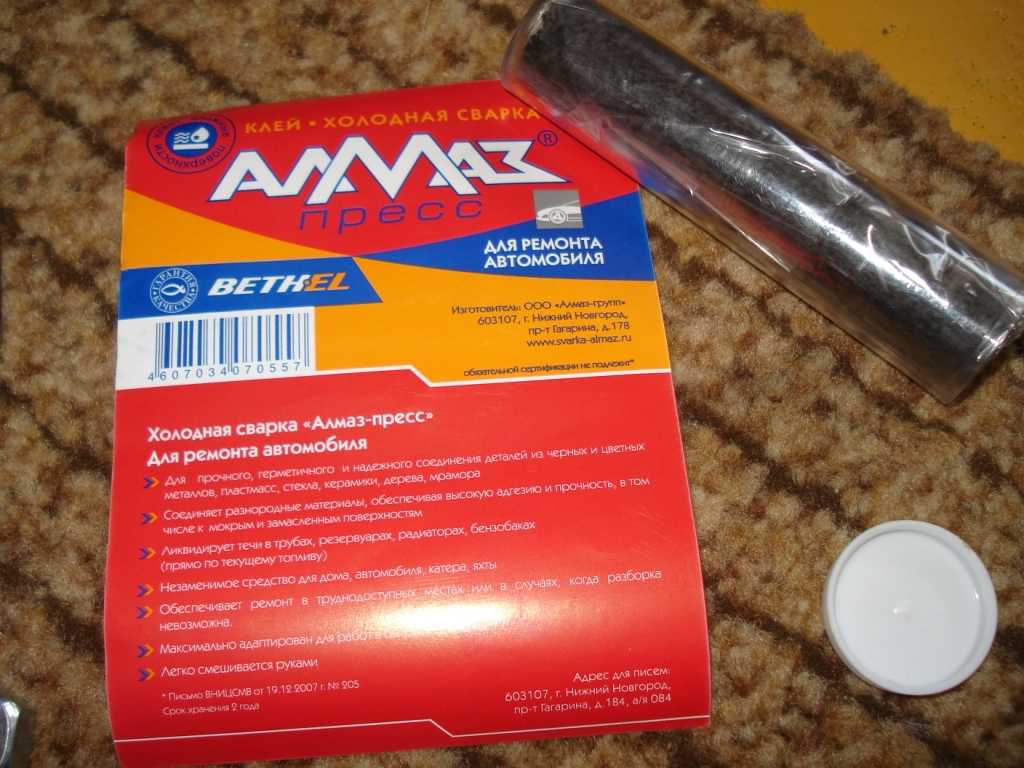

Фото холодной сварки

Также рекомендуем посетить:

• Костюм сварщика
• Типы сварочных аппаратов
• Как залудить паяльник
• Сварочный стол
• Сварочный аппарат своими руками
• Сварочный полуавтомат
• Сварочные провода
• Сварочные электроды
• Плазмотрон
• Как паять
• Сварочный аппарат для дома
• Споттер
• Как запаять радиатор
• Сварочная проволока
• Сварочный трансформатор
• Сварочная горелка
• Сварка полипропиленовых труб
• Газовая сварка
• Сварочный аппарат
• Плазменный сварочный аппарат
• Сварочные работы
• Точечная сварка
• Дуговая сварка
• Как варить алюминий
• Сварочная маска
• Электрододержатель
• Какой сварочный аппарат выбрать
• Сварочный инвертор
• Как сварить металл
• Сварочное оборудование

Что это? Как это работает

Холодная сварка соединяет металл практически без тепла. Это один из самых интересных методов сварки, и многие металлы можно сваривать холодным способом благодаря законам физики и нашему пониманию материаловедения.

В этой статье вы узнаете, что такое холодная сварка, как она работает и какие металлы можно сваривать холодным способом.

Что такое холодная сварка?

Процесс холодной сварки не требует подвода тепла для соединения металлических деталей. Металл остается в твердой фазе и никогда не расплавляется. Таким образом, холодная сварка считается процессом сварки в твердом состоянии.

Вместо этого энергия, необходимая для связывания металла, применяется в виде давления. В отличие от сварки плавлением, такой как дуговая сварка и сварка трением, холодная сварка не имеет фазы расплавленного или жидкого металла, поэтому ее называют холодной сваркой.

Приложенное давление максимально сближает поверхности заготовок. После сжатия наноразмерное расстояние становится неважным, и атомы металла перескакивают с одного куска на другой. Это приводит к почти идеальному соединению практически без последствий, и два отдельных куска металла становятся однородной массой.

Но для этого нужно идеально очистить металлические поверхности. Каждый металл имеет оксидные слои, которые необходимо удалить перед попыткой холодной сварки. Но об этом мы поговорим далее в статье более подробно, но сначала давайте рассмотрим некоторые плюсы и минусы этого процесса.

Pros

• Идеальный процесс для сварки алюминия, особенно соединения алюминия с медью, двух металлов, которые являются сложной задачей при использовании других способов сварки
• Устраняет проблемы в зоне термического влияния (ЗТВ), поскольку отсутствует концентрированное тепло и, следовательно, ЗТВ от сварочной дуги
• Обеспечивает почти идеальное сварное соединение без хрупких интерметаллидов, микротрещин и других дефектов соединения
• Способен соединять широкий спектр разнородных металлов, которые иначе трудно сварить вместе
• Снижает требования к навыкам сварки экзотических металлов

Минусы

• Поверхность должна быть тщательно очищена; может потребоваться несколько этапов очистки и подготовки металла
• Неровности поверхности, загрязнения и наноразмерные молекулярные структуры могут исказить результаты
• Трудно достичь в промышленных условиях из-за пыли и других частиц в воздухе
• Углеродистая сталь и закаленные металлы не подлежат холодной сварке, работают только с цветными пластичными металлами, такими как медь, алюминий, свинец, золото и т. д.
• Неправильные формы плохо поддаются холодной сварке, и наилучшие результаты достигаются с плоскими поверхностями

Для чего используется холодная сварка?

Холодная сварка используется во многих отраслях промышленности, в том числе в аэрокосмической, автомобильной, электронной и производственной.

Чаще всего используется при сварке проводов, особенно из разнородных металлов. Холодная сварка также идеальна при прокладке подземных проводов, когда существует опасность возгорания горючих газов в процессе сварки, вызывающей тепло.

Кроме того, часто используется для герметизации емкостей, чувствительных к теплу, например, контейнеров со взрывчатыми веществами.

Как правило, холодная сварка используется, когда высокая температура может вызвать слишком большие повреждения или представлять опасность.

Как работает холодная сварка

Процесс холодной сварки до приложения давления

Холодная сварка соединяет металл при температуре окружающей среды без нагревания или прохождения электрического тока в соединении. Применение силы к металлическим деталям устраняет шероховатость поверхности и устраняет мелкие неровности поверхности. Но самая важная причина применения давления — способствовать межатомному притяжению между двумя металлическими поверхностями.

Перед холодной сваркой необходимо удалить оксидные слои с обоих металлов. Каждый металл образует оксиды на поверхности, что делает внутренний, чистый металл недоступным. Вот почему, например, сжатие двух неочищенных, окисленных медных деталей не даст сварного шва.

Цитируя известного физика Ричарда Фейнмана:

«Причина такого неожиданного поведения в том, что, когда соприкасающиеся атомы все одного и того же типа, атомы не могут «знать», что они находятся в контакте. разные куски меди. Когда есть другие атомы, в оксидах и жирах и более сложных тонких поверхностных слоях загрязнителей между ними, атомы «знают», когда они не находятся на одной и той же части».

Итак, когда мы очистим поверхность металла и приложим достаточное давление, металлы образуют однородную металлургическую связь. Новообразованный металл будет вести себя так, как если бы он всегда был однородным куском.

Но для этого требуется исключительная чистота и отсутствие неровностей поверхности. В реальных приложениях такой уровень однородности достигается в основном при холодной сварке проволоки. Это связано с тем, что в процессе сварки холодной проволокой загрязнения удаляются практически с идеальной точностью.

Давление, прикладываемое к границе стыка, вызывает деформацию (осадку) и приводит к вспышке

Необходимые условия для холодной сварки

Основными условиями для холодной сварки являются первоначальная очистка поверхности металла и подготовка геометрии соединения. Плоские поверхности соединения работают лучше всего, поэтому рекомендуется сгладить любые неровности формы.

Оксидный слой и другие загрязнения можно удалить обезжириванием, проволочной щеткой или механическими и химическими методами. Жир и масло обычно присутствуют на поверхности металла и должны быть удалены перед чисткой проволочной щеткой. Это важно, потому что щетка может вдавить эти примеси глубже в металл. Благодаря острой щетине проволочной щетки мягкие металлы, такие как алюминий, медь, золото, серебро и другие, наиболее восприимчивы к проникновению поверхностных масел под поверхность.

После того, как вы очистите масла, вы можете приступить к удалению самого оксидного слоя. В зависимости от металла могут быть рекомендованы различные материалы щетины и типы щеток. Всегда полезно проверить спецификацию металла.

Надежна ли холодная сварка?

Холодный сварной шов будет таким же прочным, как основной металл, если правильно провести необходимую подготовку. Прочность соединения зависит от свойств металла. В отличие от других методов сварки, прочность соединения при холодной сварке не может превосходить первоначальную прочность металла.

Прочность соединения снижается, если соединяемые поверхности недостаточно очищены или имеют неправильную форму. Но для типичных применений холодной сварки, таких как соединение проволоки, добиться максимального сцепления несложно.

Возможные сварные соединения

Поскольку холодная сварка давлением лучше всего работает при большой контактной поверхности, лучше всего использовать соединения встык и внахлестку.

Сварка встык в основном используется при сварке проволоки и труб. Это потому, что легко обрезать концы, получить чистый металл на контактной поверхности и прижать провода друг к другу.

При сварке встык расстояние между точками зажима и контактной поверхностью не должно быть слишком большим, так как мягкие металлы вместо соединения могут изгибаться вбок.

Холодное соединение внахлест немного сложно. Сжатие листового металла вместе уменьшит его толщину из-за приложенного давления. Таким образом, вы должны учитывать как минимум 50% потери толщины при подготовке вашего проекта. В противном случае готовая сварная деталь не будет соответствовать требованиям проекта.

Даже если сварка выполнена идеально, утончение детали может быть неприемлемо. Учитывайте пластичность и мягкость металла и сделайте несколько пробных сварных швов, чтобы определить результирующую толщину.

Аппараты для холодной сварки для соединения проводов

Аппараты для холодной сварки с ручным управлением для проволоки малого диаметра. Но большие диаметры требуют пневматического или электропневматического управления. Большинство этих машин являются портативными и могут работать с проволокой, стержнями и полосами.

С помощью пневмогидравлического усилителя портативный аппарат для холодной сварки создает экстремальное давление. Со стороны оператора находится «сварочная головка». Он расположен в верхней части машины и служит для установки сварочной матрицы, обеспечения стабильности и контроля приложенного давления.

После того, как матрица помещена и закреплена в кармане матрицы, по бокам в нее подаются проволоки/стержни. Приложение давления заставляет матрицу захватывать провода рядом с конечными точками и плотно прижимать их друг к другу. В результате мельчайшие загрязнения, оставшиеся на поверхности поперечного сечения проводов, выдавливаются из их жил наружу. Вот почему проволока для холодной сварки создает лучшее соединение, чем сварка листового металла. Это возможно только потому, что провода имеют небольшую площадь поверхности соединения, в отличие от листового металла.

Давление применяется не менее четырех раз для удаления всех примесей. Этот процесс называется «принцип множественных нарушений». После того, как провода склеены, вы можете снять их с машины и удалить остатки вокруг места соединения.

Холодная сварка по сравнению с горячей сваркой

Методы горячей сварки включают электрическую дугу, внутреннее сопротивление или активное пламя для расплавления и сплавления металла. Холодная сварка лучше всего подходит для цветных металлов и специальных применений, в то время как горячая сварка имеет гораздо больше применений.

Особенность	Холодная сварка	Горячая сварка
Требуется тепло	№	Да
Требуется электрическая дуга	№	Да
Сварка Все металлы	Цветные и не содержащие углерода	Да (несколько редких исключений)
Область применения	Лимитед	Гораздо шире

Какие металлы можно сваривать холодным способом?

К металлам, пригодным для холодной сварки, относятся медь, алюминий, свинец, цинк, латунный сплав 70/30, никель, серебро, сплавы серебра, платина и золото. Он также может сваривать алюминиевые сплавы серий 2xxx и 7xxx. Их нельзя сваривать плавлением, потому что они склонны к растрескиванию под воздействием тепла, и их сложно соединить другими методами сварки, кроме холодной сварки.

Холодная сварка углеродистой стали или любого другого металла, содержащего углерод, невозможна. Это сильно ограничивает применение холодной сварки, потому что углеродистая сталь является наиболее свариваемым металлом.

Холодная сварка лучше всего подходит для металлов с гранецентрированной кубической структурой атомов, которые не затвердевают быстро. Все металлы, которые быстро затвердевают при работе, имеют тенденцию к растрескиванию до того, как давление холодной сварки сможет создать соединение. Вот почему только высокопластичные металлы, описанные выше, могут подвергаться холодной сварке.

Различные виды холодной сварки

Не существует различных видов холодной сварки. Вместо этого есть три метода с одинаковыми названиями. Кратко рассмотрим эти процессы.

Холодный перенос металла

Холодный перенос металла (CMT) — это процесс сварки плавлением, в котором для создания соединения используется сварочная дуга. Его часто ошибочно называют «холодной сваркой», что вызывает путаницу. CMT — это процесс сварки MIG, который требует примерно на 90 % меньше тепловложения, чем обычный процесс сварки MIG.

Поскольку этот метод дуговой сварки настолько «холодный», он решает многие проблемы, такие как сам процесс холодной сварки. Тем не менее, вы не должны путать эти два.

В СМТ используется электрическая дуга, присадочная металлическая проволока, и мы можем использовать ее для металлов, где сварка холодным давлением невозможна. Но CMT полагается на точное втягивание присадочной проволоки при зажигании дуги для контроля подвода тепла.

Это может сделать только робот, и это неэкономично, если возможна холодная сварка давлением.

Холодная сварка ВИГ

Как и в случае CMT выше, холодная сварка ВИГ не имеет отношения к методу, описанному в этой статье.

Некоторые сварочные аппараты для сварки ВИГ имеют «холодную» настройку, которая существенно ограничивает подвод тепла. Это достигается путем приложения электрической дуги к крошечному пятну всего за долю секунды.

Температура минимальна, поскольку любое генерируемое тепло быстро рассеивается, особенно в случае металла с высокой проводимостью, такого как алюминий.

Это полезно при сварке очень тонких листов металла и проволоки. Но вы можете добиться чего-то подобного с любым продвинутым аппаратом для сварки TIG, используя настройки импульса.

Вы получите низкотемпературную сварку TIG, установив низкий импульсный ток и большую временную задержку между импульсами. Но низкой температуры иногда недостаточно, поэтому, когда возможна холодная сварка давлением, она улучшит соединение.

JB Weld

JB Weld — торговая марка системы эпоксидного склеивания, используемой для металла, бетона, кирпича, стекловолокна и т. д. Хотя она называется «Оригинальной формулой холодной сварки», на самом деле она не создает сварка между металлами.

В отличие от процесса холодной сварки, здесь отсутствует межатомное притяжение, и два металла не сливаются в однородную массу.

JB Weld — хороший метод склеивания металла, но его нельзя сваривать. Продукт представляет собой двухкомпонентную эпоксидную смолу, основу и активатор. Когда вы смешаете и нанесете этот продукт на металлические детали, вы должны закрепить их зажимами и начать процесс отверждения.

Прочность соединения при растяжении составляет 5020 фунтов на квадратный дюйм, что обеспечивает более слабое соединение по сравнению с типичным стержневым электродом E6010 с давлением 60 000 фунтов на квадратный дюйм.

Это не заменит настоящего сварного шва, если вы не делаете мелкий ремонт по дому. Но некоторые люди путают его с процессом холодной сварки.

Краткая история холодной сварки

История холодной сварки началась в бронзовом веке, около 700 г. до н.э., но она была не такой сложной, как сегодня. Археологи раскопали множество инструментов и посуды того периода, которые были изготовлены с использованием примитивного процесса холодной сварки.

Однако первый задокументированный научный эксперимент по холодной сварке был проведен в 1724 году преподобным Ж. И. Дезагюлье. Он обнаружил, что если сжать и скрутить два свинцовых шарика вместе, они образуют прочное соединение. Он проверил прочность связи на безменах с хорошими результатами.

Следующим знаменательным моментом в истории стала Вторая мировая война, когда в Германии методом холодной сварки были сварены легкосплавные детали самолетов. С последовавшим промышленным прогрессом холодная сварка стала более продвинутой и привела к тому, чем она является сегодня — хорошо изученному процессу, используемому в специализированных условиях.

Холодная сварка | Fractory

Холодная сварка — это процесс сварки в твердом состоянии, при котором для соединения двух или более металлических поверхностей требуется небольшое количество тепла или вообще его не требуется. Первое научное доказательство холодной сварки было зарегистрировано в 1724 году, когда два свинцовых шарика были соединены вместе путем их скручивания после контакта. В 19В 40-х годах процесс холодной сварки был официально признан общим феноменом материалов, при котором две чистые металлические поверхности, спрессованные вместе, прилипают к контакту в вакууме.

Несмотря на то, что на освоение холодной сварки ушли годы, она стала незаменимой техникой для некоторых отраслей промышленности, будучи простым, но гениальным процессом.

Что такое холодная сварка?

Нахлесточные соединения холодной сварки имеют уменьшенное поперечное сечение; стыковые соединения создают заусенец, который впоследствии удаляется.

Холодная сварка, также известная как холодная сварка давлением или контактная сварка, представляет собой процесс сварки, при котором две чистые металлические поверхности соединяются вместе с использованием достаточного давления для создания металлургических связей. В отличие от других процессов сварки, в которых используется тепло и расплавленный материал для сплавления металлов, холодная сварка позволяет соединять металлы без тепловой энергии, создавая почти идеальное соединение между материалами.

При нормальных атмосферных условиях поверхность металла вступает в реакцию с кислородом, образуя оксидный слой. Этот оксидный слой действует как барьер, который не позволяет атомам образовывать связь. Для очистки металлов для холодной сварки оксидный слой удаляют скалыванием, очисткой щеткой или другими механическими и химическими методами.

Металлы должны быть хотя бы в некоторой степени пластичными и не подвергаться сильной закалке. Еще одним ограничением этого процесса является то, что металлы не могут содержать углерод. Холодная сварка работает лучше всего, когда она проводится в вакууме, где нет кислорода.

Некоторые люди не знакомы с холодной сваркой, так как это нетрадиционный сварочный процесс, отличающийся от общей идеи сварки, в которой задействовано тепло. Лучше всего понять некоторые так называемые методы холодной сварки, которые на самом деле представляют собой процессы горячей сварки, в которых используется либо проводящий электрод, либо поверхность.

Холодный перенос металла

Холодный перенос металла — это процесс дуговой сварки плавлением, в котором для создания сварных соединений используется электрическая дуга. Этот процесс сварки MIG ошибочно называют холодной сваркой, поскольку тепло, подаваемое в сварочную ванну, составляет 9На 0% меньше, чем при обычном процессе MIG.

Холодная сварка ВИГ

Так называемая холодная сварка ВИГ достигается за счет значительного снижения тепловложения и точного приложения электрической дуги к крошечному участку всего за долю секунды. Тепло быстро рассеивается, поэтому этот метод не имеет плавления и эффективен только при соединении тонких металлических листов.

Процесс холодной сварки

Предварительным условием процесса холодной сварки является очистка металлов путем удаления оксидных слоев с поверхности с помощью проволочной щетки или резки поверхностей. После удаления загрязнения с поверхности металлы можно спрессовать вместе под высоким давлением с помощью промышленных машин.

Эта процедура сварки работает на микроструктурном уровне между атомами металла, так как электроны будут передаваться между двумя чистыми поверхностями, которые соприкасаются. Соединение холодной сварки прочное, с небольшим количеством примесей и шероховатостей, но также может быть заметно слабее, если присутствуют загрязнения или неровности поверхности.

Кроме того, время между подготовительным процессом очистки металлов и фактическим процессом холодной сварки имеет решающее значение. Это временное окно короткое, так как атомы на чистой поверхности металла начинают реагировать с атмосферой. Длительное воздействие может оставить исключительное количество примесей, которые позже повлияют на прочность соединения. Эти примеси можно выявить с помощью различных методов неразрушающего контроля.

Для этого относительно простого метода сварки требуется лишь небольшое количество инструментов: проволочная щетка для удаления поверхностного оксидного слоя и аппарат для холодной сварки давлением, чтобы обеспечить контакт со свежеоткрывшейся металлической атмосферой.

Аппарат для холодной сварки давлением

Аппарат для холодной сварки давлением в действии

Типичная машина для холодной сварки давлением содержит механизм приложения давления (пробивной пресс), штамп или штампы, которые действуют как направляющие для металлов, ролики для проволоки или листов, а также статическую нагрузку для приложения давления либо механически, либо пневматически.

При холодной сварке проволоки для проволоки выбирается матрица нужного размера, которая затем помещается в машину для холодной сварки. В большинстве случаев машины для холодной сварки проволоки оснащены гильотиной для обрезки/отрезания концов металла для удаления оксидных слоев и получения плоских поверхностей.

Затем две проволоки или полосы соединяются под высоким давлением. Вспышка создается в области контакта между двумя металлическими поверхностями, и лишние металлы удаляются. Проволока для холодной сварки и очень тонкие листы полностью используются в полупроводниковой промышленности, где детали компактны и чувствительны.

Размеры аппаратов для холодной сварки давлением могут сильно различаться в зависимости от типа и размера материала. Они могут варьироваться от ручных устройств, которые в основном используются для холодной сварки медных проводов, до машин с пневматическим управлением.

Металлы, подходящие для холодной сварки

Металлы с аналогичной металлической структурой и цветные мягкие металлы лучше всего подходят для холодной сварки, но также возможно соединение разнородных металлов. Вот некоторые из наиболее распространенных металлов, которые часто подвергаются холодной сварке:

Применения для холодной сварки

Наноразмерная холодная сварка

Ультратонкие золотые нанопроволоки могут быть соединены в течение нескольких секунд посредством механического контакта. Испытания показали отличные результаты, поскольку сварные швы имеют ту же ориентацию кристаллов и механические свойства, что и остальная часть нанопроволоки. Наноразмерная холодная сварка также выполнялась между золотом и серебром и серебряными сплавами, что указывает на то, что при дальнейших исследованиях этот процесс может быть общеприменимым.

Аэрокосмическая и автомобильная промышленность

Эти отрасли промышленности постоянно ищут сочетания легких и функциональных материалов для повышения производительности, снижения расхода топлива и т. д. Здесь на помощь приходит холодная сварка, особенно при сварке алюминия и нержавеющей стали. Этот метод позволяет не подвергать материалы чрезмерному нагреву, тем самым снижая риск слишком хрупкого строения.

Подземные кабельные линии

Холодная сварка является исключительным решением в ситуациях, когда попадание тепла в окружающую среду может быть опасным. Хорошо известным примером является безопасное соединение подземных проводов с помощью холодной сварки, когда тепло может представлять опасность, поскольку оно может вступить в контакт с взрывоопасными газами.

Обрабатывающая промышленность

Теплообменники, используемые для охлаждения, используют холодную сварку при выполнении трубчатых проходов в крупногабаритных листах. Некоторые устройства для хранения или упаковки также используют холодную сварку при создании соединений встык или внахлестку. Дополнительным преимуществом является то, что соединение металлов без нагревания помогает сохранить целостность материалов.

Преимущества холодной сварки

1. Холодная сварка позволяет получить чистые и прочные швы. Прочность созданной связи близка к основному металлу, если не такая же.

2. Холодная сварка не создает зоны термического влияния (ЗТВ), что ослабляет структуру металла.

3. Холодная сварка позволяет соединять разнородные металлы, такие как сплавы меди и алюминия.

4. Процесс идет быстро, практически без деформации и коробления металлов.

5. Работы по холодной сварке могут выполняться в термочувствительных средах, где использование других сварочных процессов не считается безопасным.

Недостатки холодной сварки

1. Холодная сварка требует много времени на подготовку к очистке металлов.

2. Холодной сварке можно подвергать только определенные материалы. Металлы должны быть пластичными и не содержать углерода.

3. Холодная сварка неровных поверхностей сложна, процесс дает наилучшие результаты при выполнении на плоских поверхностях.

4. Прочность соединения может быть легко снижена из-за загрязнения. Это может быть вызвано оксидными слоями, неровностями поверхности и другими непредвиденными причинами.

5. Часть материала теряется при подготовке (стрижка, резка, чистка щеткой)

Случайная холодная сварка

Холодная сварка дает наилучшие результаты, когда процесс выполняется в вакууме, т. е. без кислорода. Вот почему бывают случаи, когда в деталях космических кораблей случайно применялась холодная сварка.

Космический корабль «Галилео» — отличный пример инженерного решения, в котором не учитывалась возможность случайной холодной сварки. Это чуть не помешало всей операции и обошлось НАСА в миллиарды долларов. 9 октябряВ 1989 году был запущен Galileo для сбора информации о Юпитере. Когда они, наконец, достигли планеты после 18 месяцев космического путешествия, три из восемнадцати специализированных антенн, которые должны были развернуться, были спонтанно сварены вместе.

Части подвижной конструкции антенны со временем очищались из-за нехватки кислорода и сплавлялись вместе, когда части соприкасались под высоким давлением. Относительное движение между поверхностями не исключает возможность возникновения холодных сварных швов. Это означает, что холодная сварка может происходить одновременно с истиранием и истиранием, поскольку металлы подвергаются повторяющимся ударам и вибрациям.

В настоящее время приняты контрмеры для предотвращения случайной холодной сварки. Некоторыми ключевыми областями, на которых дизайнеры и инженеры сосредотачиваются для предотвращения нежелательного сплавления, являются выбор материалов, смазка, покрытие и уменьшение контактной поверхности.

С другой стороны, явление холодной сварки позволяет астронавтам эффективно выполнять любые необходимые ремонтные работы вне космического корабля.

Важные моменты, которые следует помнить

В отличие от других методов сварки, при которых металлы подвергаются воздействию жидкой или расплавленной фазы (дуговая сварка, сварка трением, точечная сварка и т. д.), холодная сварка позволяет соединять металлы без нагрева. Этот процесс характеризуется равномерный и прочный результат, так как не оставляет зоны термического влияния в сварном шве. Хотя для получения отличных результатов очень важно удалить оксидные слои и устранить любые неровности поверхности. Имейте в виду, что процесс лучше всего выполнять в вакууме.
