Холодный дом и фильтр в обратке.

Недавно в Подмосковье было морозно, ниже минус двадцати. Крещенские морозы. Как то уже и позабыли, а они тут как тут . И, как назло, когда на улице и холодов не было, все батареи отопления были горячие, а стоило завернуть холодам и батареи стали еле еле теплыми. Может прибавить температуру на газовом котле? Ну да. Была совсем не на максимум вывернута. Пожалуй да, стоит и прибавить. Сделано. Ждем потепления в доме. А дома всё не теплеет, нет. И было то холодно, а все холоднее и холоднее становятся батареи и весь дом продолжает остывать. В доме, медленно но верно, столбик градусника ползет вниз. Холодный дом становится совсем не уютным, всем тревожно и непонятно что делать и как спасаться от этого холода. Какие там комфортные 22- 23градуса, их давно нет, после морозной ночи градусник в доме может испугать и 10 градусами. Просто холодрыга! В таком доме жить нельзя. А что котел то? Он же у нас всё тепло создает в частном доме. Может с ним что не так? Да, верно, первым делом надо начинать разбираться именно с котла.

Проверяем. Он вообще то работает? Не отключился ли? Да нет . Котел точно работает. Вот и дым из трубы дома периодически идет. И давление нормальное на манометре системы отопления 1,8 бар. И если аккуратно потрогать рукой трубу, которая сверху выходит из корпуса котла (это труба подачи), то она просто огненная . Успеть бы отдернуть руку, чтобы не было ожога. А если потрогать трубу, которая подходит к корпусу котла снизу (это труба обратки) то и она тоже теплая. Работает. Работает котел . Работает и вполне себе греет теплоноситель в системе отопления. Так а почему же батареи то холодные? Всё же только вчера отлично работало и было тепло. Что же теперь случилось ? Может циркуляционный насос сломался ? Нет. И он работает. Слышно как шумит. И небольшие вибрации можно ошутить прикоснувшись к нему рукой ( он правда тоже очень горячий, трогать надо аккуратно). Ну можно, для верности, открутить гайку сброса воздуха циркуляционного насоса и ткнуть в отверстие плоской толстой отверткой . Тогда будет совершенно точно ясно по характерному звуку и вибрациям , что циркуляционный насос тоже исправно работает. Что же не так и что делать? Всё работает, всё исправно и вчера отлично работало, а батареи остывают на глазах и в доме холодно. А виноват во всём косой фильтр на трубе обратки котла. Именно так он и прекращает циркуляцию теплоносителя в системе отопления частного дома. И все основные узлы вроде как исправны и котел греет и циркуляционный насос крутит а тепла нет. Нет, потому, что забитый грязью косой фильтр практически полностью перекрыл циркуляцию теплоносителя в системе отопления. Если в такой ситуации внимательно приглядеться к режиму работы котла, то выяснится, что включения/выключения его горелки происходят редко(дым из трубы дома идет редкими порциями) , что на трубе подачи ( в месте сразу около котла) в момент выключения горелки котла температура не прекращает возрастать а возрастает очень значительно ( поэому и такая огненная труба подачи), что труба обратки котла имеет температуру почти такую же как температура тела ( рука почти не чувствует тепла на трубе обратки). Если горячая вода в доме получается из бойлера косвенного нагрева — то и она будет чуть чуть тепленькой а совсем не горячей.

Да. Это именно он. Срочно чистим косой фильтр в обратке котла. Найти его не будет сложно. Выглядит он вот так :

Проше всего начинать его искать продвигаясь по трубе обратки ( когда отопление не работает это еле теплая труба, которая подходит к котлу снизу) от котла всё дальше и дальше. По пути такого продвижения должен встретиться этот самый косой фильтр . Косой фильтр с двух сторон окружен вентилями (на фото вентиль с черной ручкой ). Этот косой фильтр забился. Его надо срочно чистить, пока весь дом не замерз. Отключаем котел. Отключаем циркуляционный насос системы отопления. Перекрываем вентили вокруг косого фильтра . Конструкция косого фильтра такая. Латунный корпус, через один прямой патрубок в него поступает теплоноситель , через другой прямой патрубок из него выходит теплоноситель, а между этими прямыми патрубками есть косой отстойник в котором стоит сеточка фильтра и в который вкручена заглушка с гайкой.

Под гайку отстойника ставим что то, куда не жалко слить немного теплоносителя и вытряхнуть грязь из фильтра. Откручиваем гайку отстойника и откладываем её в сторону, совсем немного теплоносителя сольется во время откручивания этой гайки. Вынимаем из отстойника сеточку фильтра .

Она будет забита грязью! Как следует отмываем сеточку фильтра от всей этой грязи и ставим её обратно в отстойник косого фильтра. Закручиваем обратно гайку – заглушку в отстойник. Открываем вентили вокруг косого фильтра. Включаем котел и циркуляционные насосы . После этой процедуры . Труба обратки станет значительно теплее, чем была, когда отопление не работало. Температура на трубе подачи котла (на котловом термометре) перестанет сильно возрастать после того, как горелка котла уже выключилась . И это будет победа над холодом. Проверяйте свои батареи отопления . Теперь они опять горячие и совсем скоро в доме станет тепло.

Советы такие. Не забывайте каждый год перед отопительным сезоном чистить косой фильтр. Если меняли что то в трубопроводах системы отопления – чистить косой фильтр. Если меняли циркуляционный насос, особенно если поменяли его на более мощный – чистить косой фильтр и чистить несколько раз, а не так редко как делали это со старым насосом. Если в системе отопления переключили циркуляционный насос на скорость больше чем была прежде и батареи после этого как то стали вроде греть хуже – чистить косой фильтр. Если без видимых причин стало холодно в доме – чистить косой фильтр.

Пусть у вас дома всегда будет уютно и тепло!

Slava

1 день назад

Вопросы про коэффициент мощности .

В последнем видео, том, которое про светодиодную лампу Feron 15w E27, в комментариях какой то странный, на мой взгляд, спор про «реактивной мощности тут вообще нет». Это как же так то ? Куда ж она…

1 день назад

3

72

3

Slava

1 день назад

Slava

2 месяца назад

Привет из морозного Нижнего Новгорода!

И всем поздравления с прошедшими праздниками

2 месяца назад

4

1

2

Slava

2 месяца назад

Slava

4 месяца назад

Один дома 🙂

4 месяца назад

4

9

8

Slava

4 месяца назад

Slava

5 месяцев назад

Минус 4 .

5 месяцев назад

2

4

1

Slava

5 месяцев назад

Slava

7 месяцев назад

Обшить дом сайдингом.

Продолжаю свой проект по капитальному ремонту старого сруба. Про все основные этапы проекта я всегда довольно подробно рассказываю . Теперь рассказ про то как получилось обшить старый дом, сруб …

7 месяцев назад

3

11

1

Slava

7 месяцев назад

Slava

9 месяцев назад

Конденсат на деревянном потолке погреба.

Вот, казалось бы, новость … Ну да …конденсат в погребе … и что … не первый и не последний, кто наступил на эти грабли … И все таки . Те, кто давно следит за моим процессом ремонта сруба в курсе всех…

9 месяцев назад

2

10

3

Slava

9 месяцев назад

Slava

9 месяцев назад

Какая чувствительность светодиодной лампы к окружающей.

.. Так ли очевиден ответ на этот, очень интересный, по моему, вопрос. Пусть я включил светодиодную лампу в помещении где температура + 23 . Пусть через 30 минут диодная плата лампы под рассеивателем…

9 месяцев назад

2

7

29

Slava

9 месяцев назад

Slava

9 месяцев назад

Подготовка сруба для отделки сайдингом …и другие мелочи .

Лето это маленькая жизнь … Так и есть, особенно, когда живешь в своем доме на своей земле. Летом всегда прибавляется множество дел и забот на земле. Зимой всё это хозяйство аккуратно прячется под…

9 месяцев назад

2

13

1

Slava

9 месяцев назад

Slava

10 месяцев назад

Неубиваемый светильник-переноска из СССР.

Всего то потребовалось залезть на чердак… Делов то . Но там темно. Надо какой то свет. Тащить туда настольную лампу как то совершенно не хотелось. И тут я вспомнил о том, что есть у меня старинной…

10 месяцев назад

2

35

4

Slava

10 месяцев назад

Slava

10 месяцев назад

Полив и капельницы для автоматического полива.

Из трех вариантов компенсационных капельниц для полива, мне больше всего понравилась эта: Капельница компенсированная 2л/час (желтая)

10 месяцев назад

1

0

0

Slava

10 месяцев назад

Как мы делаем обслуживание

Как мы обслуживаем котел —   понятными словами

Около 67% проблем с котлом устраняется при обслуживании.

Котел частично разбирается.
Вскрывается камера сгорания, сливается вода с котла, снимается вентилятор…

Чистка фильтра на обратке отопления, не только котла но и другие в котельной

В воде бывают взвеси, песок, и другие механические примеси
Фильтр забивается
В итоге:
Котел часто включается-выключается
Подача горячая, обратка холодная, система не прогревается
Дома прохладно, иногда холодно
Завышенный расход газа

Некоторые котлы работают по датчику протока воды в отоплении, при забитом фильтре протока не будет и котел остановится
Можете прийти домой и все уже замерзло
Например после работы, или приехав после выходных

Проверка и подкачка расширительных баков, не только котла но и другие в котельной

Со временем из расширбаков выходит воздух
Стрелка на манометре котла начинает “Скакать” — при нагревании отопления давление поднимается, при остывании падает.
Сначала эти колебания менее заметны, затем то падает до нуля, то поднимается до максимума и сбрасывается с котла через сбросной клапан.
Такого быть не должно.

Обычно подкачки хватает от обслуживания до обслуживания, то есть около года
Если подкачивать приходится чаще — нужно менять расширитель

Еще момент — нужно не просто расширитель подкачать, нужно правильно подкачать
Некоторые монтажники и мастера не умеют этого делать

Чистка вентилятора — турбины

На лопастях вентилятора нарастает пыль из воздуха
В результате:
Хуже отвод дымовых газов
Котел начинает выдавать ошибку и отключаться
Затем совсем перестает работать
Из-за большого количества пыли идет нагрузка на подшипники, они выходят из строя, турбину приходится менять
Из-за затрудненного вращения вентилятора идет нагрузка на плату, тоже выходит из строя

Подшипники на турбине не меняются, турбину меняют на новую
Пробовали менять подшипники, не всегда удачно получается и работает она потом не долго
Многие знакомые сервисники тоже это пытались делать и отказались от этого в итоге

Наружная чистка теплообменника

На теплообменник снаружи скапливается пыль из воздуха
Расстояние между пластинами 2 — 3 мм
Сначала просто затруднен проход продуктов сгорания
Затем из-за нехватки воздуха образуется сажа

В итоге:
Котел выдает ошибку и не работает
Бывает продолжает работать но:
отложения приводят к местному перегреву теплообменника, со временем может потечь
нужно будет менять на новый
Из-за затрудненной продувки камеры сгорания бывают хлопки при пуске котла, иногда очень сильные

Чистка горелки в камере сгорания

Засоряются пылью

В итоге:
Неправильное приготовление газовоздушной смеси
Перебои в работе котла
Неполное сгорание и перерасход газа
Проблемы при пуске котла

Чистка электродов розжига и ионизации

Засоряются снаружи пылью и отложениями

Проблемы при запуске котла
Может гаснуть в процессе работы
Часто полная остановка

Газовый котел — прибор повышенной опасности В нем умная электроника, хорошо продумана безопасность Но это при условии, что все исправно Проверяем исправность датчиков и срабатывание систем безопасности Чтобы понимать ситуацию и что все будет безопасно

Проверяем узлы и соединения При необходимости устраняем недостатки Очень важный момент. Утечка газа — причина взрыва Проверяем, при необходимости устраняем При пусконаладке котла необходимо настраивать газовый клапан Часто этого не делают, просто включают в розетку и говорят он с завода настроен Да он настроен, но во всех инструкциях пишут, что нужно при первом пуске проверять, подстроить под фактическое давление газа Часто новые котлы настроены некорректно И со временем настройки сбиваются И нужно подогнать котел под площадь дома по отоплению Если газовый клапан настроен не правильно: Котел не выходит на полную мощность Завышена или занижена мощность отопления и гвс Завышено или занижено минимальное пламя Приводит к: завышенному расходу газа частому включению-выключению котла, тактует выходу из строя теплообменника

Читать дальше

Подача и обратка горячие, а радиаторы холодные??

---

• Дом
• Новые сообщения
• Часто задаваемые вопросы
• Календарь
• Поиск
• Новые сообщения
• Подрядный бизнес

• Форум
• Обратитесь за помощью к нашим профессионалам-владельцам — НИКАКИХ советов по самостоятельному изготовлению даваться не будет.
• AOP Жилой HVAC (Зона Beenthere)
• Подача и обратка горячие, а радиаторы холодные??

---

1. Согласие на использование файлов cookie

   Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений

   Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:

   • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
   • Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
   • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
   Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!

   Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

1. 18. 11.2020, 19:53 #1

   Подача и обратка горячие, а радиаторы холодные??

   У меня есть водогрейная печь Slant Fin около 20 лет, которая настроена на 3 зоны …. 2-й этаж, 1-й этаж и подвал. В последнее время меня озадачивает подвал. Это работает, но не отлично. Время от времени проверяю и подающая труба очень горячая а обратка теплая а по радиаторам все холодная. Нет никакого смысла в том, что вода проходит по трубам сначала горячей, затем охлаждается, а затем возвращается теплой. Это вообще возможно? Есть ли решение? Остальные 2 зоны работают отлично.

   Ответить Ответить с цитатой

   ---

2. 18. 11.2020, 22:44 #2

   Воздух заблокирован или циркулятор не работает (или что-то, что управляет циркуляцией, не работает).
   Подача и обратка возле котла горячие, потому что тепло мигрирует из котла за счет гравитационной циркуляции и/или термосифонирования.
   Техник должен подтвердить, что циркуляр получает вызов на работу, что он работает, затем выключите все и очистите зону.

   Если я делаю работу за 30 минут, то это потому, что я потратил 30 лет на то, чтобы научиться делать это за 30 минут. Ты должен мне годами, а не минутами.

   Полезные расчеты, советы и рекомендации на моем канале YouTube: https://www.youtube.com/channel/UCgm…TUTAdKmqRiTDEg

   Ответить Ответить с цитатой

   ---

3. Опубликовать лайки — 1 лайк, 0 дизлайк

4. 18.11.2020, 23:05 #3

   Можем ли мы исключить циркулятор, потому что другие зоны работают нормально?

   Ответить Ответить с цитатой

   ---

5. 19. 11.2020, 05:04 #4

   Мы не можем видеть вашу систему, так что отсюда ничего нельзя исключать. Пора звонить в сервис и диагностировать.

   Решения для климат-контроля для вашего дома или офиса

   Обслуживание на северо-востоке Филадельфии и прилегающих районах

   Ответить Ответить с цитатой

   ---

6. 11-19-2020, 07:49 #5

   Это может быть монофлоу-система, в которой есть петля вокруг подвала, и каждый радиатор или секция плинтуса вставляется в петлю и выходит из нее с помощью специальных тройников. Контур может быть горячим, но если в излучении есть воздух, он не будет нагреваться. Ищите прокачку на плинтусе или что у вас есть.

   Ответить Ответить с цитатой

   ---

7. 19.11.2020, 08:08 #6

   Я просто думал на упрощенном уровне, что если циркуляционный насос качает воду в две другие зоны, то это, вероятно, означает, что циркуляционный насос работает правильно. Возможно, аквастат не сигнализирует о потоке в эту зону. В качестве альтернативы, как кто-то упомянул, зона может быть забита воздухом или, возможно, неисправен зональный клапан. Ко мне на выходных придет человек, чтобы посмотреть на систему. Я просто плююсь.

   Ответить Ответить с цитатой

   ---

8. 19.11.2020, 15:18 #7

   Если у каждой зоны нет своего циркулятора, я бы проверил зональный клапан. Возможно, проблема с концевым выключателем или самим клапаном. Когда эта зона звонит, посмотрите, горячие ли они с обеих сторон зонального клапана после включения циркуляционного насоса.

   Если я делаю работу за 30 минут, то это потому, что я потратил 30 лет на то, чтобы научиться делать это за 30 минут. Ты должен мне годами, а не минутами.

   Полезные расчеты, советы и рекомендации на моем канале YouTube: https://www.youtube.com/channel/UCgm…TUTAdKmqRiTDEg

   Ответить Ответить с цитатой

   ---

9. 19.11.2020, 23:41 #8

   Я согласен со всеми остальными.

   Я всегда находил подвальные петли для шлюзов, потому что они обычно снабжены перевернутыми ловушками.

   Если ваш трубопровод позволяет отключать каждую зону и на каждой из них имеется слив котла, вы можете продуть воздух с помощью подпиточного клапана

   Отправлено с моего iPhone с помощью Tapatalk

   Ответить Ответить с цитатой

   ---

Сообщение vBulletin



Отменить изменения

« Предыдущая тема | Следующая тема »

Разрешения на публикацию

Обратная труба котла холодная? Вот почему [и что делать дальше]

Обратная труба вашего котла холодная? Вы находитесь в нужном месте — наше 5-минутное руководство охватывает все, что вам нужно знать о подающих и обратных трубах котла, возможных проблемах и их устранении.

Мы также объясняем, почему различаются температуры между подающим и обратным трубопроводом, и рассказываем о признаках неисправности. Читай дальше, чтобы узнать больше!

Что такое подающая и обратная трубы котла

Подающая и обратная трубы котла функционируют одинаково, независимо от того, имеете ли вы вентилируемую или герметичную систему. Когда ваш бойлер нагревает воду, она откачивается и циркулирует по вашей системе центрального отопления, то есть по всем радиаторам и полотенцесушителям. Горячая вода (не кипяток — ближе к 75°C) выходит из подающей трубы. Эта вода обтекает всю систему и возвращается в котел по обратному трубопроводу.

Почему температура подающей и обратной воды различается

Вы заметите, что подающая вода быстро нагревается и обычно горячее, чем обратная труба.

Это связано с тем, что все трубопроводы и радиаторы холодные, когда вы топите котел. Трубы и радиаторы поглощают часть тепла, поэтому возвращающаяся вода холоднее.

По мере медленного прогрева вашего центрального отопления разница температур между двумя трубами будет уменьшаться. Несмотря на разницу, обратная труба никогда не должна быть холодной, как камень, когда котел работает.

Размеры подающей и обратной труб

Для быстрой циркуляции горячей воды котлы должны быть оснащены медными подающими и обратными трубами диаметром не менее 22 мм. Это требование может возрасти до 28 мм и более для крупных объектов и коммерческих котлов.

Проблемы с возвратной трубой котла

Ниже мы обсудим некоторые распространенные проблемы с возвратной трубой котла.

Подающая труба горячая, а обратная холодная

При решении проблем, связанных с температурой подающей и обратной труб, эта проблема встречается чаще всего; обратка холодная, а подающая горячая.

Естественно, подающая труба будет нагреваться быстрее, чем обратка. Однако, если обратная труба хотя бы не нагревается, есть несколько потенциальных виновников.

#1 – Неисправный насос или неправильная настройка скорости

После того, как ваш котел нагрел воду, задача насоса центрального отопления – обеспечить циркуляцию этой воды по системе.

Если этот насос с электроприводом неисправен, велика вероятность, что он недостаточно быстро циркулирует по воде. К тому времени, когда вода вернется в котел по обратке, она остынет больше, чем должна была. Это может быть связано с:

• Грязная отопительная вода блокирует насос
• Неправильная установка скорости насоса
• Заклинивание вала насоса
• PCB неправильно обменивается данными с насосом.

Исправление

В зависимости от первопричины решение может включать промывку, приобретение нового насоса или замену печатной платы. Мы создали подробное руководство по проблемам с тепловым насосом и их устранению здесь.

№2 – система с воздушным шлюзом

Воздушные шлюзы любого типа могут вызвать прерывистую работу системы отопления, и их можно найти в:

• Насосы
• Вешалка для полотенец
• Радиаторы

The Fix

Вам необходимо удалить весь воздух из системы. Радиаторы и полотенцесушители имеют выпускной клапан (а не радиальные клапаны, используемые для балансировки), который позволяет воздуху выходить. Их можно прокачать ключом прокачки.

Если обратная труба все еще холодная, проблема может быть в насосе с воздушной пробкой. И если это так, есть большая вероятность, что вы слышали стук и стук, когда насос неисправен.

Поскольку для прокачки насоса необходимо снять внешний корпус, вам необходимо вызвать инженера по газовой безопасности.

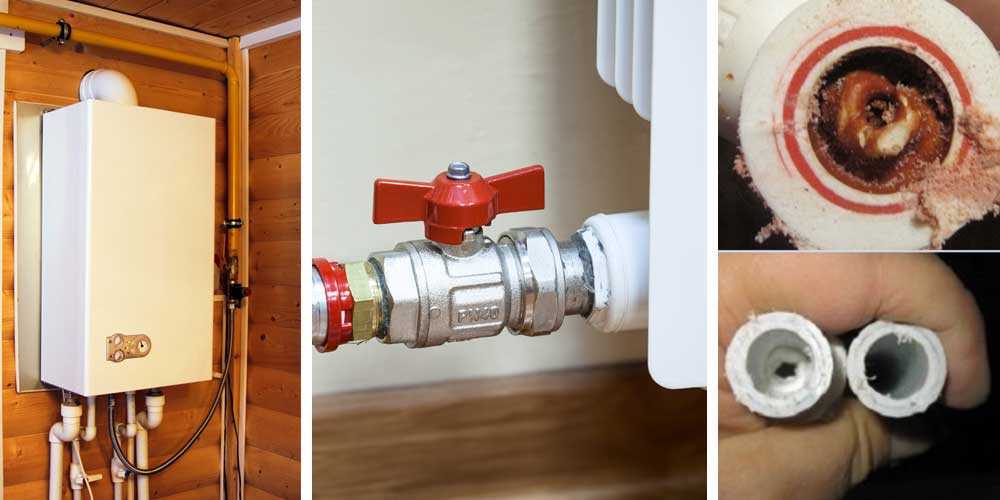

#3 – Засорение в системе отопления

Если обратные трубы холодные, а подача к котлу горячая, в системе ЦО может быть частичная закупорка.

Засоры обычно происходят из:

• Отложений центрального отопления
• Известковый налет

Известковый налет образуется из минералов в воде и может прилипнуть практически к любому месту. С другой стороны, шлам от нагревания происходит из-за внутренней ржавчины радиаторов и трубопроводов. Когда это сломается, ваши радиаторы и даже обратная труба вашего котла могут быть частично заблокированы. Эта блокировка ограничивает поток горячей воды, поэтому радиаторы не нагреваются, а температура обратной воды в лучшем случае остается теплой.

The Fix

Во-первых, вам нужно промыть систему с помощью чистящих химикатов. Это позволит избавиться от большей части шлама и известкового налета.

Затем вам необходимо установить:

• Средство для удаления известкового налета
• Фильтр котла для улавливания отопительного шлама

Стоит отметить, оба вышеперечисленных устройства нужно будет чистить при каждом сервисе. В противном случае они заполнятся мусором и не смогут поймать что-либо еще, циркулирующее в системе. Со временем накопление необработанного шлама приводит к повреждению дорогостоящих внутренних компонентов котла, таких как теплообменники. Повреждения, связанные с шламом, настолько распространены, что даже премиальные планы ухода за котлами не покрывают связанные с этим расходы на ремонт, поэтому вы должны предотвратить образование шлама посредством регулярного технического обслуживания.

#4 – Трубопровод с микроотверстием

Далее у нас идет трубопровод с микроотверстием.

Если у вас есть 8-миллиметровая или 10-миллиметровая труба, питающая радиаторы и полотенцесушители, есть вероятность, что они ограничивают поток или частично заблокированы (см. № 3).

Исправление

Когда к вам приедет инженер-газовик и диагностирует проблему, обязательно покажите ему все трубопроводы с микроотверстиями. В зависимости от схемы трубопровода может потребоваться его замена. И если вы недавно заменили его, есть вероятность, что он был установлен неправильно.

#5 — Вы добавили дополнительные полотенцесушители или радиаторы

Размеры систем отопления основаны на BTU — единице измерения тепла.

Трубопроводы, радиаторы, ваш котел и даже насос котла будут рассчитаны на БТЕ вашей собственности.

Добавляя радиаторы или полотенцесушители, вы повышаете потребность в БТЕ, поэтому котел начинает нагревать дополнительную воду, в то время как насос должен циркулировать больший объем воды, чем предполагалось.
