Группа безопасности котла в системе отопления: принцип работы, уствановка, подключение

В обвязке котельных установок используются различные элементы, каждый из которых выполняет отведенную ему функцию. Одни обеспечивают циркуляцию теплоносителя, другие его распределяют или перекрывают, третьи отвечают за фильтрование или компенсацию расширяющегося объема жидкости. Существуют и устройства, предотвращающие возникновение аварий в нештатных ситуациях. В данной статье мы осветим вопрос, какую роль играет группа безопасности котла в системе отопления, из чего она состоит и как правильно устанавливается.

Устройство и назначение группы безопасности

В сущности, этот простой элемент состоит из трех разных приборов, установленных на общем коллекторе. Последний изготавливается из латуни или нержавеющей стали и имеет 3 посадочных места в виде отверстий с резьбой.

Снизу коллектор оснащен резьбовой муфтой для присоединения к системе отопления. Сверху к нему прикручиваются:

  • манометр;
  • автоматический воздухоотводчик;
  • сбрасывающий предохранительный клапан.

Соответственно, группа безопасности отопления объединяет в себе 3 функции, разберем каждую из них подробнее. Манометр служит для визуального контроля за давлением воды в котловом баке и системе в целом. Также он играет важную роль при заполнении сети трубопроводов и настройке давления в том случае, когда система отопления – закрытого типа.

Основная функция воздухосбрасывателя — сервисная. Внутри него имеется камера с поплавком, механически связанным с клапаном, что открывается при отсутствии воды. Задача прибора — удалять воздух при заполнении котла и системы теплоносителем, а также в процессе эксплуатации. Есть и дополнительная функция – выпуск первых порций пара, образующегося в котловом баке при перегреве.

Предохранительный клапан – это аварийное устройство, сбрасывающее воду, пар или их смесь в случае превышения установленного порога давления. Получается, что принцип работы группы безопасности котла заключается в контроле и предупреждении аварийных ситуаций, связанных с закипанием теплоносителя в водяной рубашке теплогенератора. Ведь что при этом происходит? Сначала манометр регистрирует рост давления, потом появляющийся пар уходит через воздухосбрасыватель, и последняя стадия – сброс воды или пароводяной смеси из системы предохранительным клапаном.

Если бы группа безопасности в системе отопления отсутствовала, то за перегревом неминуемо последовал бы взрыв оболочки агрегата со всеми вытекающими последствиями. А так, если не предпринимать никаких действий, сбросной клапан будет сливать воду до тех пор, пока давление не войдет в допустимые рамки. В подавляющем большинстве котельных установок верхний порог давления составляет 3 Бар, хотя есть экземпляры с максимальным рабочим давлением 1.6—2 Бар.

Сфера применения

Оказывается, группа безопасности для отопления нужна далеко не всегда, но по желанию домовладельца может быть установлена в любой системе и служить подстраховкой. Например, теплогенераторы, сжигающие природный газ и дизельное топливо, а также работающие на электроэнергии, не нуждаются в дополнительной защите. Эти котлы сами по себе имеют высокий уровень безопасности и могут моментально остановиться и прекратить нагрев при возрастании температуры или давления.

Примечание. В закрытых системах отопления с газовым или электрическим котлом группа безопасности чаще всего ставится для удобства контроля и обслуживания.

А вот источники тепла на твердом топливе обладают большой инерцией и сразу остановиться не могут. Даже автоматизированным пеллетным котлам требуется немного времени, чтобы сжечь топливо, попавшее в зону горения. А представьте себе топку, полную горящих дров? Термостат или контроллер при росте температуры в рубашке перекроют воздух моментально, но процесс прекратится далеко не сразу. Дрова не погаснут, а станут тлеть и в результате температура воды вырастет еще на несколько градусов. Предотвратить вскипание и взрыв может только группа безопасности для твердотопливного котла, оттого она является непременным атрибутом теплогенераторов этого типа.

Примечание. Большинство производителей изначально комплектуют свои твердотопливные агрегаты группой безопасности.

Указания по монтажу

Если дровяной или угольный котел не укомплектован группой безопасности, то ее без проблем можно купить отдельно или собрать самостоятельно. Здесь главное — правильно подобрать приборы под свой теплогенератор. Технические характеристики автоматического воздухоотводчика большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, указанного в инструкции по эксплуатации на котел.

Вообще, установка группы безопасности в системе отопления никакой сложности не представляет, это может сделать любой человек при наличии стандартного набора слесарного инструмента. Монтаж может осуществляться двумя способами:

  • постановка на «родной» штуцер, выходящий из котла;
  • врезка в подающий трубопровод на выходе из теплогенератора.

Важно. При установке элемента следует помнить одно главное правило: на участке между выходным патрубком агрегата и группой безопасности запрещается ставить какую-либо арматуру и не допускается подключение других устройств с помощью тройника. Длина этого участка должна быть как можно меньше, в идеале приборы ставятся у самого котла. Ниже на фото показан весь набор перечисленных нарушений:

Когда группа ставится на подающей магистрали, то следует выбрать такое место, чтобы от входа в котельную были хорошо видны показания манометра. Иногда для этого нужно выполнить монтаж группы безопасности на вертикальном отрезке трубы или специальном кронштейне, прикрепляемом к стене. К выходному патрубку предохранительного клапана следует подсоединить шланг (лучше прозрачный) и опустить его в пластиковую канистру или канализацию. Первый вариант хорош тем, что по наличию воды в емкости вы всегда будете замечать, когда в ваше отсутствие котел работал в критическом режиме.

Заключение

Невзирая на то, что в установке группы безопасности нуждаются только твердотопливные котлы, ее можно, и даже рекомендуется ставить во все отопительные системы закрытого типа. Это не приведет к большим затратам, зато создаст комфортные условия для обслуживания и обеспечит дополнительную ступень защиты.

cotlix.com

устройство, действие, выбор и монтаж

Человек физически не может все время оставаться в котельной для контроля исправности линии обогрева, температурных показателей и уровня давления отопительного прибора. Главными помощниками в этом вопросе служат дополнительные устройства, автоматически отслеживающие функционирование системы.

Мы расскажем, какие устройства включает группа безопасности на отопление, как они действуют, каким образом защищают систему. С учетом наших советов вы сможете без проблем подобрать необходимые компоненты. В статье описаны правила сборки и подключения этого важного звена, отвечающего за безаварийность работы.

Содержание статьи:

Устройство блока безопасности

Главные основания для сбоя в работе котельной системы закрытого типа – повышенное давление или чрезмерное заполнение трубопровода теплоносителем, т. е. водой. Теплообменник котла — первый прибор, реагирующий на такие отклонения, поэтому он и выходит из строя.

Почему может произойти авария?

Чтобы не допустить подобных сбоев в системе обогрева, используется блок безопасности. С его помощью достигается необходимое давление теплового носителя в котле, трубопроводе и батареях.

В момент преизбыточной величины давления производится сбрасывание излишков разогретого теплового носителя. Возникающие аварийные ситуации, такие как перегрев водонагревательного котла, — приводят к возрастанию давления в магистрали. Этот процесс становится следствием превышения температурной нормы теплового носителя.

При разогреве жидкость имеет свойство расширяться, на что отопительная система закрытого типа не рассчитана — в качестве дополнительного резерва в ее контур включают Однако его объем тоже ограничен.

Система отопленияСистема отопления

Любая система отопления находится под давлением. Для малоэтажных строений корректно установленные приборы, обеспечивающие теплоносителем, при прохождении нагревающего и охлаждающего циклов создают давление в 1-2 бара

Последствием увеличенного давления становится выход из строя элементов котла или разрыв магистрали. Чтобы контролировать давление и при наступлении потенциально опасной ситуации отрегулировать его до оптимального значения понадобится монтируемая группа безопасности.

Конструктивно устройство сформировано из следующих модулей: автоматический воздухоотводчик, манометр и предохранительный клапан. Все эти приборы вмонтированы в стальной оцинкованный корпус с резьбовыми разъемами, с теплоизоляцией или без нее.

Автоматический отводчик воздуха

В большинстве случаев автоматический воздушный клапан для системы безопасности изготавливается из латуни.

Пузырьки воздуха в отопительной системе появляются из-за таких факторов:

  • первоначальное заполнение отопительной магистрали жидкостью;
  • монтаж некачественных или износ резиновых уплотнений;
  • засор коррозийным налетом внутри трубопровода;
  • подпитка водой;
  • некорректное произведение монтажа или введение в эксплуатацию системы отопления и др.

Вода, поступающая в контур отопления, содержит много кислорода, который посредством нагревания начинает расширяться, образуя воздушные пробки. За счет их формирования повышается давление, а скорость циркуляции теплоносителя замедляется.

Конструкция автоматического воздухоотводчикаКонструкция автоматического воздухоотводчика

Автоматический тип воздухоотводчика имеет специальную конструкцию воздушной камеры: частицы грязи не могут попасть внутрь, а за счет большого объема воздушной камеры устраняется проблема блокировки воздухоотводного канала

Чтобы этого не случалось, целесообразно устанавливать автоматический прибор по сбросу воздуха, отличающийся удобством при эксплуатации — он не нуждается в регулировке с участием человека.

Принцип действия приспособления полностью зависит от особенностей конструкции. Автоматическое устройство состоит из канала и клапана. Второй элемент отвечает за отвод излишков воздуха. Если в трубопроводе нет лишнего давления, поплавок располагается в поднятом состоянии, а игольчатый клапан в позиции «закрыто».

В момент формирования воздушной пробки, поплавок будет опускаться, а коромысло откроет клапан – так происходит выпуск воздуха из системы. После удаления лишнего поплавок вернется в свою начальную позицию и клапан снова будет закрыт.

Манометр – точный показатель давления

Функционирование манометра рассчитано на измерение . Этот прибор создан для оперативного получения, проверки и корректировки допустимой степени показателей. Основная его характеристика – определение точных данных.

На втором месте находится такое качество, как надежность. Некоторым важен и размер циферблата для удобства просмотра показаний. Каждый стрелочный механизм имеет свою неточность в измерении. Эта погрешность разбросана следующим образом: на краях шкалы она имеет максимальное значение, в центре – минимальное.

Манометр с двумя стрелкамиМанометр с двумя стрелками

На манометре есть две стрелки: красного и черного цвета. Первая указывает на реальные данные, вторая устанавливается на отметку, критическую для системы

Для каждого механизма отопления в сопроводительной документации прописан максимально допустимый уровень давления, который он способен выдержать. В качестве измерительных единиц в манометрах применяются бары или атмосферы. Однако широкое распространение получил первый вариант измерения.

Бары имеют промежуточное значение и максимально приближены к физической и технической атмосферам:

  • 1 bar = 10,197 м водного столба или 0,1 Мпа
  • Техническая атмосфера (1 ат) = 10 м водного столба
  • Физическая атмосфера (1 атм) = 10,33 м водного столба

Показатель в 1,5 атмосферы – это стандартные значения давления в трубопроводах . Поэтому для будет достаточно манометра с максимумом (конец шкалы) в 4 атмосферы.

Манометр в группе безопасностиМанометр в группе безопасности

Максимальное давление, на которое рассчитаны манометры – 10 атмосфер. Также на рынке представлены приборы на 8, 6 и 4 атмосферы

Особенности предохранительного клапана

В отопительной системе играет важную роль. Это защитное устройство, предназначенное для теплогенераторов. Главная функция – устранение нагрузок (перепадов) при возникновении внеплановых ситуаций. Наиболее актуальна эта проблема для систем отопления парового типа.

Однако возникнуть повышенное давление может и по причине таких неполадок:

  1. Из-за сбоя в работе автоматики объем теплоносителя может превысить допустимую норму.
  2. Стремительное повышение показателей температуры в контуре.

Также этому приспособлению свойственно регулировать поток в линии обогрева. Это штампованная конструкция, состоящая из латунного корпуса, оснащенного двумя деталями – мембраной и стальной пружиной. Как правило, в момент срабатывания предохранителя для нормализации работы отопления необходимо устранить около 100 г разогретой жидкости.

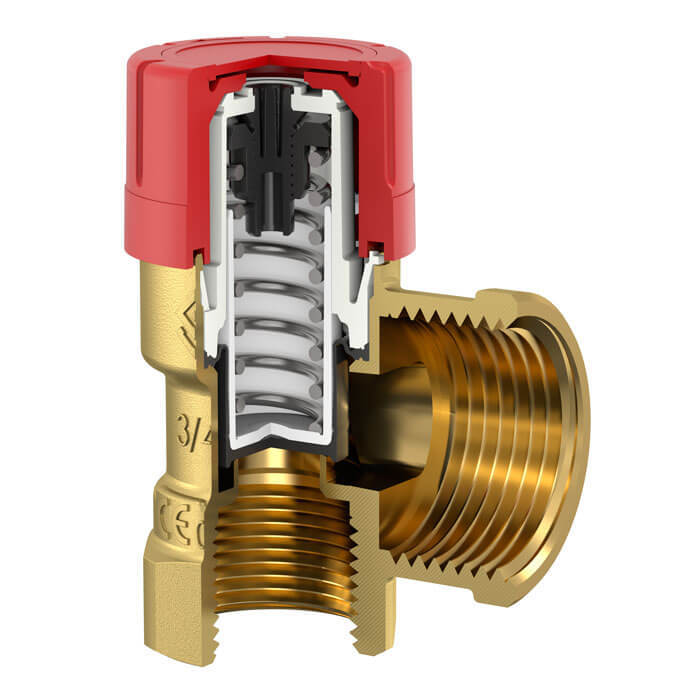

Латунный предохранительный клапанЛатунный предохранительный клапан

Предохранительный клапан из латуни может выдерживать температурный режим теплового носителя до 120 °C. Шток и спиралевидная пружина в этом устройстве сделаны из нержавейки

За счет гибкости первого элемента устанавливается необходимый коэффициент давления, воздействующего на мембрану. Следовательно, мембранная перегородка осуществляет перекрытие прохода наружу. Посредством изменения степени сжатия пружины в предохранительном затворе выполняется регулирование функций защитного механизма в отопительной системе.

Настраивать защитный механизм необходимо таким образом, чтобы максимально возможный показатель давления был больше рабочего на 15 %. Процесс регулировки клапана осуществляется каждый год накануне отопительного периода.

Дееспособность прибора проверяется его принудительным открытием. Делать это стоит с определенной периодичностью, чтобы механизм сброса не засорился от различных отложений, находясь в нерабочем положении.

Стрелка выброса теплоносителя на клапанеСтрелка выброса теплоносителя на клапане

При проверке работоспособности предохранительного клапана принудительный выброс теплового носителя выполняется при помощи специальной ручки. На корпусе прибора стрелкой указывается направление выхода горячего воздуха

С особенностями действия и установки предохранительного клапана для бойлера ознакомит , в которой детально разобрано устройство и приведены монтажные схемы.

Принцип работы блока безопасности

Группа безопасности работает по предельно простой схеме, где каждый из модулей отвечает за выдержку норм определенных показателей в частной котельной:

  1. За счет удобного манометра пользователь может контролировать показания давления в момент заполнения магистрали теплоносителем, а также при функционировании котла.
  2. Защитный клапан предохраняет теплогенератор от критических перепадов давления.
  3. Основной функционал воздухоотводчика основан на автоматическом спуске воздуха, попадающего в трубопровод при его первоначальном наполнении или в процессе работы.

Все модули безопасности представлены единым звеном и укомплектованы с помощью специального корпуса — коллектора.

При условии, что в схеме котельной используется расширительный бачок открытого типа, монтаж группы безопасности не имеет смысла — давление в трубопроводе равно атмосферному, а избытки воздуха покидают систему через емкость бака.

Группа безопасности в отопительной системеГруппа безопасности в отопительной системе

Вне зависимости от вида используемого котла (твердотопливный, газовый, дизельный) – защитный блок считается основным противоаварийным элементом закрытой системы отопления, которой свойственно работать с избыточным давлением

Правила подбора оборудования

Для каждой модели защитного блока в сопроводительной документации прописаны параметры, на которые он рассчитан.

Основные критерии, оказывающие влияние на выбор устройства:

  • теплотехнические характеристики котла, на которую рассчитан агрегат, кВт;
  • максимальный температурный режим теплоносителя, °C;
  • номинальное давление;
  • совместимость с теплоносителем — вода, пар или антифриз;
  • диаметр соединительной резьбы — при несовпадении достаточно будет приобрести переходники нужного диаметра.

Правильный подбор мощности блока безопасности обеспечивает надежную защиту котла от любых сбоев в работе контура отопления.

Рейтинг популярных моделей

Среди производственных компаний, занимающихся разработкой предохранительной арматуры, можно выделить такие популярные фирмы: Watts и Valtec. Производитель Watts славится довольно обширным ассортиментным рядом приборов для отопительной системы, в числе которых важное место занимает блок безопасности.

Серия KSG имеет различные устройства резьбового корпуса, отличающиеся своими размерами (от стандартных до компактных) и материалом изготовления:

  • чугун;
  • сталь;
  • латунь.

Дополнительно некоторые модели идут в комплекте с теплоизоляционными кожухами. Для агрегатов из линейки KSG характерно оснащение сбросным клапаном, рассчитанным на критическое давление в 3 бара. Монтаж в отопительную магистраль производится посредством разъема диаметром 1 дюйм с внутренней резьбой.

Группа безопасности KSG фирмы WattsГруппа безопасности KSG фирмы Watts

Модельный ряд KSG фирмы Watts, предназначенный для функционирования в схеме котельной с теплогенераторами, мощностью 50-200 кВт

Компания Valtec не уступает по качеству своей продукции предыдущему бренду. Фирмой представлены линейки приборов для котлов и расширительных бачков — серия VT 460 и VT 495 соответственно.

Модельный ряд VT 460 рассчитан на функционирование с бытовыми отопительными агрегатами мощностью до 44 кВт, при максимальном давлении в 3 бара. Однако цены на готовые приборы далеко не дешевые, поэтому целесообразным можно назвать решение самостоятельной сборки такого блока.

Группа безопасности серии VT 460 от ValtecГруппа безопасности серии VT 460 от Valtec

Фирма Valtec разрабатывает защитные блоки, предназначенные для любых видов теплогенераторов. Характерной особенностью серии VT 460 является упаковка модулей группы безопасности в корпус из латуни компактных размеров

Собираем блок безопасности самостоятельно

В изготовлении блока безопасности не должно возникнуть трудностей.

Для начала процесса потребуется подготовить следующие модули и инструменты:

  • сбросной клапан;
  • манометр;
  • воздухоотводчик;
  • гаечный ключ;
  • газовые ключи;
  • два угольника с резьбовым соединением наружного и внутреннего типа;
  • штуцер;
  • крестовина;
  • переходники;
  • герметик;
  • сантехнический лен для герметизации и уплотнения соединений.

Первоначально угольники необходимо ввинтить в крестовину. Для плотной стыковки льняные пряди накручиваются на резьбу по ходу часовой стрелки, при этом распределение уплотнителя по поверхности должно быть одинаковым.

Модель блока безопасности своими рукамиМодель блока безопасности своими руками

Стоимость самостоятельно изготовленного блока безопасности для системы отопления приблизительно в два раза меньше предлагаемых на рынке аналогов

Сверху нитей наносится тонкий слой герметика. Далее с помощью гаечного ключа вкручивают угольники в крестовину перпендикулярно один другому.

Теперь необходимо установить манометр, предохранительный клапан и воздухоотводчик. Если у деталей разный диаметр применяются соответствующие переходники. После окончательной сборки всех модулей работу механизма необходимо проверить под давлением — устройство не должно подтекать, а все детали находиться в рабочем состоянии.

Подключение в отопительную систему

В первую очередь необходимо правильно определить место монтажа группы безопасности.

Здесь есть определенные требования, которые необходимо соблюдать:

  • это должен быть горизонтальный участок трубопровода рядом с теплогенератором;
  • на подающей линии после котла;
  • в некоторых котлах предусмотрена установка блока безопасности непосредственно на сам агрегат, для этого сверху теплогенератора есть специальный разъем;
  • расстояние от отопительного прибора до защитного блока не должно превышать 1,5 метра, меньше можно;
  • для трубы, идущей вертикально вверх от котла, к примеру, на следующий этаж, необходимо обустроить разветвление. Это делается с помощью уголка таким образом, чтобы группа безопасности могла расположиться в горизонтальной плоскости и агрегаты смотрели «головами вверх»;
  • для очень мощного котла может понадобиться обустройство еще одного защитного узла.

Очень важное правило, подлежащее выполнению – запорная арматура между группой безопасности и котлом не монтируется. Целесообразна будет установка защитного блока до первого запорного крана, расположенного на линии.

Установка группы безопасностиУстановка группы безопасности

Чтобы не получить травму при проверке или при срабатывании предохранительного клапана в присутствии человека, необходимо подключить к устройству дренажную трубку и вывести ее в канализацию

Стоит своевременно проверить работоспособность предохранительного клапана. Эта процедура выполняется при помощи следующего метода — после установки открыть колпачок в направлении, указанном стрелкой на приборе.

После осуществления монтажа защитного устройства, необходимо проверить корректность работы всех модулей. Для начала эксплуатации воздухоотводчика потребуется открутить верхний колпачок и спустить воздух. Теперь крышку возвращают в начальное положение, однако устройство должно остаться приоткрытым.

Выводы и полезное видео по теме

Видео #1. Как своими руками собрать группу безопасности для отопления:

Видео #2. Правила установки защитного модуля:

Видео #3. Подключение узла безопасности к полипропиленовой подающей трубе:

Многие уверены, что защитный узел относится к рядовым устройствам и его установка не является обязательной. Однако халатное отношение к этому вопросу не сможет защитить тепловой агрегат и саму отопительную систему от разрыва в результате резкого скачка давления, что в закрытом контуре довольно частое явление.

Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в находящемся ниже блоке. Расскажите, как вы оборудовали отопительный контур группой безопасности. делитесь полезной информацией, которая может пригодиться посетителям сайта.

sovet-ingenera.com

Группа безопасности котла на отопление принцип работы, цена и установка

Содержание статьи

Группа безопасности в системе отопления

Приборы контроля за состоянием системы отопления помогут избежать аварий

При установке автономного отопления необходимо позаботиться о безопасной работе системы. Обеспечить такую работу сможет профессиональный монтаж, а также приборы контроля, которые вовремя подадут сигнал о неполадках. Автоматизация контроля за работой системы отопления осуществляется при помощи группы (или блока) безопасности.

Несложно догадаться, что при автоматизированном контроле за состоянием отопительного контура снижается риск выхода из строя дорогостоящих узлов. Особенно актуальна установка группы безопасности для систем отопления закрытого типа. В некоторых моделях котлов она установлена изначально, в другие монтируется опционно, а иногда приобретается и монтируется дополнительно.

Рассмотрим подробнее, что же такое группа безопасности для отопления, из чего она состоит и как правильно монтируется в контур

Важно ведь не только приобрести оборудование, но еще и правильно установить его

Что такое группа безопасности для отопления?

Блок безопасности — это несколько приборов контроля в общем корпусе

Несколько приборов, объединенных на одном корпусе, называют блоком безопасности. Сам корпус обычно изготавливают из оцинкованной стали. А приборы имеют латунную основу и крепятся с помощью фитингов. Хотя теоретически, при изготовлении и установке группы безопасности для отопления своими руками, крепления могут быть изготовлены из любого подходящего материала

Важно только, чтобы он выдерживал рабочую температуру и давление внутри отопительной системы

Предохранительный мембранный клапан

Предохранительный клапан поможет сбросить давление при необходимости

Предназначен для сброса излишков теплоносителя, например, в случае его закипания. Особенно актуален при установке группы безопасности в закрытую систему отопления. Выполняет очень важную функцию, так как помогает избежать аварийных разрушений и поломки оборудования.

Ведь в результате превышения предельно допустимого рабочего давления внутри системы может произойти разрыв труб, разгерметизация, а также выход из строя самого важного звена – отопительного котла. Суммы, которые придется затратить на ремонт и восстановление системы, и цена предохранительного клапана несопоставимы

Поэтому вопрос, устанавливать ли мембранный клапан в группу безопасности для отопления обычно даже не обсуждается. Однозначно – да.

Как правильно установить группу безопасности на отопление?

Для того чтобы отопительная система функционировала без проблем и всегда находилась под защитой приборов автоматического контроля, необходимо выполнить правильную установку группы безопасности для отопления. После того как все необходимые приборы (или блок безопасности в комплекте) куплены, их необходимо врезать в контур.

В настенных котлах отопления, как правило, не требуется что-то дополнительно приобретать и устанавливать, так как блок безопасности входит в комплектацию котла.

Где же ставить группу безопасности в системе отопления? Ответ очень прост – на выходе из котла и чем ближе к нему, тем лучше. Обычно место установки группы безопасности в системе отопления находится на расстояние в 1 (максимум 1,5 м) от котла.

Следует также помнить, что в промежутке между корпусом блока и котлом не должно быть никаких кранов, вентилей и др. врезок.

Наличие крана между котлом и группой безопасности – веское основание для отказа в гарантийном ремонте в случае выхода из строя.

Подключая группу безопасности к системе отопления нужно учитывать также следующие моменты:

  • сброс воздуха и жидкости из контура производится под давлением, поэтому на пути не должно быть каких-либо предметов или приборов, которым может быть нанесен вред;
  • жидкость, которая отводится с помощью предохранительного клапана – горячая, поэтому отводная трубка должна быть изготовлена из подходящего материала;
  • если в качестве теплоносителя используется вода, то сброс можно производить в общую канализационную систему;
  • если в состав теплоносителя входит антифриз, то слив производится в специальную емкость. После фильтрации слитый антифриз можно использовать повторно.

В данной статье мы рассмотрели, из чего состоит группа безопасности на отопление и как ее установить в систему. Наглядно увидеть этот процесс вы можете на видео.

Отличия в устройстве и принципах работы.

Устройство. Открытая система отопления сообщается с атмосферой посредством открытого расширительного бака. Это главное и, пожалуй, единственное отличие открытой системы от закрытой в части ее устройства. Закрытая система и называется закрытой потому, что сообщения с атмосферой не имеет — ее расширительный мембранный бак герметизирован.

Принцип работы. При нагреве теплоносителя последний расширяется в любой системе. Из-за увеличения объема излишки теплоносителя уходят в расширитель. В открытой системе увеличивается уровень теплоносителя в ее открытом расширительном баке. В закрытой системе теплоноситель, поступая в расширитель, просто сжимает находящийся там газ.

Загрузка…

vse-otoplenie.ru

из чего состоит, монтаж своими руками

Группой безопасности котлового оборудования является залогом безопасности главного отопительного модуля, а именно котла. Как работает устройство, что такое узел безопасности в отоплении, каков принцип его работы и область применения? Об этом далее.

Читайте в статье

Что это такое

Группа безопасности котла — главное звено, отвечающее за то, чтобы котел работал безаварийно. Это набор конструктивных элементов, которые нацелены на предотвращение аварий и защиты отопительной системы от того, чтобы рабочее давление превышало максимально допустимую норму и отводило воздух из оборудования.

Составной частью группы безопасности для отопления является предохранительный клапан с автоматическим воздухоотводчиком и манометром, который смонтирован на специализированной консоли. Эта консоль с предохранительным клапаном, воздухоотводчиком, присоединительным штуцером и манометром изготовлена из горячей ковки с латунной токарной обработкой.

Обратите внимание! При этом предохранительный правильный клапан выполнен из термостойкого нейлона, а манометр выполнен из пластика и акрилового стекла.

Принцип работы

Главным основанием того, чтобы произошел сбой в котельной закрытой системе это чрезмерное давление с трубопроводным заполнением теплового носителя с помощью воды. Также на сбой влияет коррозийный налет, водоподпитка, некорректный монтаж оборудования и прочие факторы.

Тепловой котловый обменник — прибор, который реагирует на подобные отклонения в работе системы. Поэтому это первая система, которая ломается в случае сбоев.

Группа безопасности нацелена на устранение подобной проблемы. Она работает по стандартной схеме. Согласно ней каждый модуль отвечает за то, чтобы выдерживались определенные показатели по нормам. Так, благодаря удобному манометру происходит контроль за показателями давления при заполнении теплового носителя и работе котла, а благодаря защитному клапану предохраняется тепловой генератор от того, чтобы происходили критические перепады давления.

Главный функционал воздухового отводчика основан на том, чтобы автоматически происходил спуск воздуха, который попадает в область трубопровода при его начальном заполнении или при работе.

Обратите внимание! Все модули выполнены в виде единого звена и комплектованы специальным коллектором. Важно отметить, что если в котельной есть расширительный открытый бак, то делать монтаж подобной системы не нужно из-за того, что избытки кислорода итак уходят из системы через бак.

Область применения

Группа безопасности — система, которая используется не только для котлового оборудования. Она может быть поставлена в любой системе в качестве подстраховки, к примеру, в тепловом генераторе, который сжигает газ с дизельным топливом.

В отопительных закрытых системах она используется, чтобы было удобно контролировать работу системы и обслуживать ее. Группа безопасности активно используется как дома, так и на производстве с промышленной сферой.

Монтаж

Чтобы сделать и поставить блок безопасности, необходимы модули с инструментами в виде:

  • сбросного клапана;
  • манометра;
  • воздухоотводчика;
  • гаечного ключа;
  • газового ключа;
  • треугольника, имеющего резьбовое соединение наружного со внутренним типом;
  • штуцера;
  • крестовины;
  • переходника;
  • герметика и сантехнического льна, чтобы были загерметизированы и уплотнены соединения.

Вначале угольники нужно ввинтить в часть крестовины. Чтобы плотно состыковать соединение, нужно накрутить на резьбу льняные пряжи по часовой стрелке, затем распределить уплотнитель одинаково по поверхности. Затем сверху нанести тонкий герметичный слой, потом гаечным ключом вкрутить угольники в крестовину перпендикулярным образом один к другому.

Теперь нужно поставить манометр с предохранительным клапаном и воздухоотводчиком. Если детали имеют разный диаметр и квт, используются соответствующего вида переходники. После того, как будет осуществлена окончательная сборка всех модулей, проверяется работа механизма под давлением. Устройство должно работать исправно. Подтеков быть не должно. При этом все детали должны быть рабочие.

Обратите внимание! Что касается момента установки и подключения оборудования, необходимо соблюдать четко установленные требования. В основном, это касается места монтажа системы. Так, этот участок должен быть горизонтальным, около теплового генератора. Стоять обязан на подающей линии после котла. В некоторых моментах устанавливается блок безопасности прямо на емкостный бак в специальный отсек.

Расстояние от прибора отопления до блока защиты при этом не должно быть больше полутора метров и состоять метр. Для трубы, которая идет вертикально вверх необходимо обустройство разветвления. Это делается уголком так, чтобы защитная система была расположена по горизонтали и агрегаты были направлены носом вверх. В случае с очень мощным котлом, потребуется обустроить еще один защитный узел.

Очень важно понять, что запорный вид арматуры около группы безопасности и котла не монтируется. Целесообразно будет поставить защитный блок до запорного крана, который расположен на линии. Стоит своевременным образом сделать проверку работоспособности предохранительного клапана. Это процедура выполняется после того, как будет открыт колпак по стрелке прибора.

Обратите внимание! Важно, чтобы после монтажа была проверена корректность оборудования. Для этого откручивается верхний колпак и спускается воздух. Затем крышка возвращается изначально туда, где она стояла и устройство остается приоткрытым.

Необходимо отметить некоторые рекомендации производителя:

  1. Ставить подающий вид трубопровода на выходе отопительной агрегатной системы;
  2. Максимальным расстоянием от теплоисточника является 50 сантиметров;
  3. На трубном участке, который соединяет тепловой генератор с элементом, нельзя ставить краны с тройниками, имеющими ответвления к мембране расширительного бака, поскольку на этом участке нельзя ничего ставить;
  4. Указанная часть трубопровода металлическая, поэтому полипропилен с металлопластиком исшитым полиэтиленом от пара может быть деформирован;
  5. Положение воздушного отводчика должно быть строго вертикальным;
  6. Предохранительный клапан должен быть дополнен гибким шлангом, чье окончание должно быть направлено на пол.

И последнее: ставить кран до ГБ можно только при приобретении дешевого некачественного изделия, где происходит протечка клапанов или они не работают.

Обратите внимание! Во избежание опорожнений всех трубопроводных систем и радиаторов нужно временно поставить вентиль, но снять рукоятку с части штока.

Отзывы

Алексей, Красноярск: «Недавно купил себе группу безопасности для отопительной системы. Посоветовали друзья и сказали, что так можно предотвратить возможную протечку и избавить от лишнего воздуха в системе. Выбрал в магазине, поставил на бак и уже несколько месяцев он у меня работает. Очень удобный и полезный агрегат, благодаря которому можно защитить все элементы и не бояться за то, что придется покупать новый бойлер, все работает, как часы. Особенно радует тот факт, что отапливаться теперь каждая комната стала гораздо быстрее, чем это было раньше».

Андрей, Москва: «Группа безопасности шла у меня к бойлеру в подарок. Магазин предоставлял такую интересную спецакцию. Несмотря на то, что бойлером я очень доволен, и он меня радует отличной службой, чтобы защитить от переизбытка давления и воздуха, решил установить такой агрегат к нему. Все очень хорошо работает, не могу сказать ничего плохого. Монтаж мне делали специалисты сервиса, поскольку побоялся притрагиваться к дорогостоящей модели. Полгода пользуюсь, и все нравится. Аппарат стал у нас работать быстрее, и помещение нагревается за считанные часы. Особенно понравился тот факт, что на группу измерительных приборов наладчиков дается годовая гарантия в каждом магазине».

Ольга, Ростов-на-Дону: «Недавно к нам в дом заходил мастер и обслуживал бойлер. Сказал, что для сохранения его работы требуется поставить группу безопасности и действовать строго по инструкции. Мы купили, поставили и могу сказать одно, что прибор у нас стал работать лучше и шустрее. Раньше такого не замечали. Поэтому могу только порекомендовать устанавливать аппарат у себя дома. Стоит он недорого, устанавливается просто. Главное при эксплуатации четко следовать инструкции, которая, как правило, прилагается к покупному агрегату. Важно также обращаться с покупной моделью осторожно».

В целом, группа безопасности отопительной системы — набор необходимого оборудования, которое позволяет контролировать работу всей системы и устранять возникающие неполадки. Особенно оно требуется там, где поставлены некачественные приборы, во избежание поломки теплопроводника и рядом стоящих элементов.

www.tproekt.com

Группа безопасности котла, схема, подключение

Чтобы обеспечить безопасную эксплуатацию закрытой автономной системы твердотопливного водонагревательного котла, необходимо установить группу безопасности. Она состоит из различных устройств и приборов, которые сохраняют работоспособность системы отопления. Кроме того, защищают ее от избыточного давления и появления лишнего воздуха. Если система безопасности спроектирована правильно, то она быстро среагирует на внештатную ситуацию. К примеру, лишний воздух в системе будет выпущен через специальные клапаны.

специальных клапанов..jpg

В группу безопасности системы входят следующие элементы:

  • Предохранительный клапан давления.
  • Манометр.
  • Отводчик воздуха с запорным клапаном.
  • Расширительные баки иногда относят к данной группе, хотя считаются отдельными элементами и используются для системы отопления.

системы отопления..jpg

Манометр

Данный элемент является самым важным. С его помощью определяется давление в системе. Каждый котел работает при определенном давлении, которое указано в его паспорте. Благодаря манометру можно следить за ним будет очень просто. Оно не должно опускаться или повышаться выше допустимого значения.

допустимого значения..jpg

Предохранительный клапан

С помощью предохранительного клапана отводится вода из системы. Обязательное условие – клапан должны быть расположен выше котла. Выбирая данный элемент нужно знать, при каком давлении работает котел на твердом топливе. Группа безопасности соответствующая: 1, 2, 3, 6 атмосфер и так далее.

1, 2, 3, 6 атмосфер и так далее..jpg

Воздухоотводчик

Воздухоотводчик предотвращает завоздушение системы. С его помощью отводится воздух. Если все подобрано и смонтировано правильно, воздухоотводчик запускается автоматически в момент выхода из строя системы терморегуляции.

системы терморегуляции. .jpg

Чаще всего все вышеперечисленные элементы размещаются в одном корпусе, который устанавливают на трубу подачи теплового носителя за котлом. Если пришлось купить группу безопасности отдельно, то нужно установить ее следующим образом: на подающей трубе за котлом, а клапан предохранительный немного выше котла. Монтировать данную систему должны профессионалы, ведь ошибка может привести к поломке котла.

www.pech.ru

что это такое и как правильно ее подключить

Содержание статьи:

Работа нагревательных агрегатов связана с повышенным давлением и интенсивным парообразованием. Поддержание этих показателей в допустимых пределах – залог безопасной эксплуатации любого образца котельного оборудования. Для этих целей в составе отопительной сети имеется особый набор защитных и контрольных устройств, включая датчики давления и предохранительные клапаны.

Что такое группа безопасности

Группа безопасности системы отопления защищает сеть в аварийных ситуациях

Под блоком безопасности для систем отопления понимается специальный комплект из 3-х приборов, устанавливаемых в определенном месте общего коллектора. Основное его назначение состоит в защите отопительных сетей при наступлении нештатных ситуаций (аварийных режимов). Кроме того, с их помощью пользователь сможет следить за текущим состоянием всей системы в целом, включая процесс нагрева теплоносителя. Их выполнение в виде единого модуля позволяет облегчить процедуру установки в действующую тепловую сеть.

Рассматриваемый контрольно-предохранительный узел состоит из 3-х различных приборов, объединенных в общем литом корпусе типа коллектора. Обычно он изготавливается из латуни или нержавейки и имеет 3 посадочных места, выполненных в виде стандартных резьбовых соединений. В его нижней части имеется специальная муфта, позволяющая присоединять модуль к системе отопления. Сверху располагаются контрольные и предохранительные приборы:

  • типовой манометр для измерения давления носителя;
  • автоматическое устройство для стравливания воздуха;
  • сбрасывающий или предохранительный клапан.

Таким образом группа безопасности для отопления соединяет в себе сразу 3 функции, с которыми следует разобраться более подробно.

Назначение элементов группы

Элементы группы безопасности

При рассмотрении отдельных элементов узла безопасности особое внимание обращается на их назначение:

  • манометр предназначается для контроля давления воды в бачке котла, а также во всей системе в целом; другое его назначение – отслеживание давления теплоносителя при заполнении трубопроводов в агрегатах закрытого типа;
  • устройство для стравливания излишков воздуха позволяет при настройке тепловой сети избавиться от так называемых «пробок»; также с его помощью выпускаются порции пара, образующиеся в баке котла при перегреве;
  • предохранительный клапан предназначен для сброса давления воды, пара или их смеси при превышении ими заданного порогового уровня.

Принцип работы группы безопасности отопительной системы заключается в непрерывном отслеживании ее состояния и предупреждении аварийных ситуаций. Под ними понимается закипание теплоносителя, постоянно циркулирующего в водяной рубашке котла и чрезмерное повышение давления в системе, несмотря на наличие в ней расширительного бачка.


На начальном этапе отклонения от нормы манометр регистрирует заметный рост этого показателя, после чего избытки воздуха сбрасываются через стравливающее устройство. На последней стадии происходит сброс воды (пароводяной смеси) посредством предохранительного клапана. В отсутствии группы безопасности котла вслед за перегревом системы возможен взрыв оболочки агрегата со всеми вытекающими последствиями. При его наличии модуль работает в автоматическом режиме, когда сбросовый клапан будет стравливать пар до тех пор, пока давление внутри оболочки не входит в норму. В большинстве образцов котельного оборудования верхний порог составляет около 3-х Бар. Однако нередко встречаются модели с максимальным рабочим давлением порядка 1,6-2,0 Бара.

Когда можно обойтись без ГБ

Тепловые генераторы отопления не нуждаются в установке дополнительной группы безопасности

Группа безопасности для отопления дома нужна далеко не во всех ситуациях, поскольку большинство образцов оборудования соответствующего типа уже имеют элементы защиты. Однако по желанию его владельца правила монтажа допускают возможность установки узла как подстраховки.

Тепловые генераторы, работающие на природном газе, дизельном топливе или электроэнергии характеризуются высоким уровнем безопасности. Встроенных в них собственных средств обеспечения безопасности достаточно, чтобы остановить нагрев теплоносителя при обнаружении возрастания показателей температуры или давления.

В квартирных системах закрытого типа, оснащенных газовыми или электрическими котлами (бойлерами), модуль безопасности обычно используется для удобства контроля и обслуживания. В отличие от них, агрегаты в частных домах, работающие на твердом топливе, как правило, имеют значительную по величине инерцию, и поэтому остановиться мгновенно не могут. Это касается не только пеллетных котлов, оснащенных системами автоматического управления, но и устройств, в которых в качестве топлива применяются дрова.

При нарушении штатного режима работы встроенный термостат или другое контролирующее устройство срабатывают моментально, однако процесс не может остановиться сразу. Дрова не могут погаснуть мгновенно, а будут тлеть еще какое-то время, результатом чего станет незначительный рост температуры воды. Предотвратить аварию в твердотопливном котле в этом случае поможет установка группы безопасности.

Указания по самостоятельному монтажу

Манометр и аварийный клапан выбираются в соответствии с величиной максимального давления котельного оборудования

Если приобретенный в магазине дровяной или угольный котел не имеет в комплекте собственного защитного узла, его можно купить отдельно, а затем установить на оборудование своими руками. В этом случае основное внимание уделяется не столько фирме, выпускающей это комбинированное изделие, сколько правильному выбору самих приборов. Не все предлагаемые производителями узлы безопасности подходят для конкретной модели теплового генератора.

Как правило, характеристики устройства спуска воздуха не имеют решающего значения и на эту составляющую узла можно не обращать внимания.

В отличие от него, манометр и аварийный клапан выбираются в соответствии с величиной максимального давления, значение которого приводится в инструкции по эксплуатации котельного оборудования. Лишь убедившись в том, что они подходят к данному образцу котла, можно покупать изделие и переходить к монтажу. С технической точки зрения установка группы безопасности на отопительный агрегат особой сложности не представляет. Все, что потребуется для этого – запастись базовым комплектом слесарного инструмента. При его наличии подсоединение к системе отопления осуществляется одним из следующих способов:

  • установка купленного модуля на штуцер, уже имеющийся на коллекторе эксплуатируемого котла – в этом случае потребуется проследить за совпадением резьбы, обозначаемой в дюймах;
  • врезка корпуса узла безопасности в подающий трубопровод в районе его вывода из теплового генератора.

При монтаже элементов безопасности важно помнить о нескольких моментах, касающихся особенностей подключения этого устройства.


Во-первых, согласно требованиям нормативов, между выходным патрубком и группой безопасности запрещено устанавливать любые виды арматуры, а также не допускается подсоединять другие приборы посредством тройника. Во-вторых, сам этот участок делается как можно короче (при возможности защитные приборы ставятся вплотную к корпусу котла). В-третьих, когда группа монтируется на подающей магистрали, место под нее выбирается таким образом, чтобы показания манометра были видны сразу при входе в помещение котельной.

Иногда для лучшей видимости приборного табло вся группа устанавливается на вертикальном участке трубы. Как вариант – она может располагаться на специально оборудованном для этих целей кронштейне, фиксируемом на стене. К выходному штуцеру предохранительного клапана подсоединяется прозрачный шланг, другой конец которого опускается в пластиковую канистру или непосредственно в сливную канализацию. Первая из этих схем слива хороша тем, что по уровню воды в емкости удобно судить о том, что котел работает в критическом режиме.

Группы для котлов от импортных производителей

Группа безопасности Valtec VT.460.0.0

Пользователям популярных импортных котлов также приходится следить за функционированием отопительного оборудования. Как раз для этих целей и устанавливается группа безопасности, которая подбирается к каждой конкретной его разновидности отдельно. В продажу поступают такие распространенные изделия этого класса, как узел безопасности марки Valtec VT.460.0.0, например. Кроме того, на отечественном рынке широко представлены известные многим пользователям модели для котла Watt KSG 30 на 3 бара.

К разряду пользующейся повышенным спросом арматуры для отопительного оборудования относятся и группы безопасности от известного производителя Meibes, каталоги изделий которого известны всему миру.

strojdvor.ru

Группа безопасности котла в системе отопления

Экология познания. Усадьба: В данной статье мы осветим вопрос, какую роль играет группа безопасности котла в системе отопления, из чего она состоит и как правильно устанавливается.

В обвязке котельных установок используются различные элементы, каждый из которых выполняет отведенную ему функцию. Одни обеспечивают циркуляцию теплоносителя, другие его распределяют или перекрывают, третьи отвечают за фильтрование или компенсацию расширяющегося объема жидкости.

Существуют и устройства, предотвращающие возникновение аварий в нештатных ситуациях.

Группа безопасности котла в системе отопления





Устройство и назначение группы безопасности

В сущности, этот простой элемент состоит из трех разных приборов, установленных на общем коллекторе. Последний изготавливается из латуни или нержавеющей стали и имеет 3 посадочных места в виде отверстий с резьбой.

Снизу коллектор оснащен резьбовой муфтой для присоединения к системе отопления. Сверху к нему прикручиваются:

  • манометр;
  • автоматический воздухоотводчик;
  • сбрасывающий предохранительный клапан.

Соответственно, группа безопасности отопления объединяет в себе 3 функции, разберем каждую из них подробнее. Манометр служит для визуального контроля за давлением воды в котловом баке и системе в целом. Также он играет важную роль при заполнении сети трубопроводов и настройке давления в том случае, когда система отопления – закрытого типа.

Группа безопасности котла в системе отопления

Основная функция воздухосбрасывателя — сервисная. Внутри него имеется камера с поплавком, механически связанным с клапаном, что открывается при отсутствии воды. Задача прибора — удалять воздух при заполнении котла и системы теплоносителем, а также в процессе эксплуатации. Есть и дополнительная функция – выпуск первых порций пара, образующегося в котловом баке при перегреве.

Группа безопасности котла в системе отопления

Предохранительный клапан – это аварийное устройство, сбрасывающее воду, пар или их смесь в случае превышения установленного порога давления. Получается, что принцип работы группы безопасности котла заключается в контроле и предупреждении аварийных ситуаций, связанных с закипанием теплоносителя в водяной рубашке теплогенератора. Ведь что при этом происходит? Сначала манометр регистрирует рост давления, потом появляющийся пар уходит через воздухосбрасыватель, и последняя стадия – сброс воды или пароводяной смеси из системы предохранительным клапаном.

Если бы группа безопасности в системе отопления отсутствовала, то за перегревом неминуемо последовал бы взрыв оболочки агрегата со всеми вытекающими последствиями. А так, если не предпринимать никаких действий, сбросной клапан будет сливать воду до тех пор, пока давление не войдет в допустимые рамки. В подавляющем большинстве котельных установок верхний порог давления составляет 3 Бар, хотя есть экземпляры с максимальным рабочим давлением 1.6—2 Бар.

Сфера применения

Оказывается, группа безопасности для отопления нужна далеко не всегда, но по желанию домовладельца может быть установлена в любой системе и служить подстраховкой. Например, теплогенераторы, сжигающие природный газ и дизельное топливо, а также работающие на электроэнергии, не нуждаются в дополнительной защите. Эти котлы сами по себе имеют высокий уровень безопасности и могут моментально остановиться и прекратить нагрев при возрастании температуры или давления.

В закрытых системах отопления с газовым или электрическим котлом группа безопасности чаще всего ставится для удобства контроля и обслуживания.

Группа безопасности котла в системе отопления

А вот источники тепла на твердом топливе обладают большой инерцией и сразу остановиться не могут. Даже автоматизированным пеллетным котлам требуется немного времени, чтобы сжечь топливо, попавшее в зону горения. А представьте себе топку, полную горящих дров? Термостат или контроллер при росте температуры в рубашке перекроют воздух моментально, но процесс прекратится далеко не сразу. Дрова не погаснут, а станут тлеть и в результате температура воды вырастет еще на несколько градусов. Предотвратить вскипание и взрыв может только группа безопасности для твердотопливного котла, оттого она является непременным атрибутом теплогенераторов этого типа.

Большинство производителей изначально комплектуют свои твердотопливные агрегаты группой безопасности.

Указания по монтажу

Если дровяной или угольный котел не укомплектован группой безопасности, то ее без проблем можно купить отдельно или собрать самостоятельно. Здесь главное — правильно подобрать приборы под свой теплогенератор. Технические характеристики автоматического воздухоотводчика большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, указанного в инструкции по эксплуатации на котел.

Вообще, установка группы безопасности в системе отопления никакой сложности не представляет, это может сделать любой человек при наличии стандартного набора слесарного инструмента. Монтаж может осуществляться двумя способами:

  • постановка на «родной» штуцер, выходящий из котла;
  • врезка в подающий трубопровод на выходе из теплогенератора.

При установке элемента следует помнить одно главное правило: на участке между выходным патрубком агрегата и группой безопасности запрещается ставить какую-либо арматуру и не допускается подключение других устройств с помощью тройника. Длина этого участка должна быть как можно меньше, в идеале приборы ставятся у самого котла. Ниже на фото показан весь набор перечисленных нарушений:

Группа безопасности котла в системе отопления

Когда группа ставится на подающей магистрали, то следует выбрать такое место, чтобы от входа в котельную были хорошо видны показания манометра. Иногда для этого нужно выполнить монтаж группы безопасности на вертикальном отрезке трубы или специальном кронштейне, прикрепляемом к стене. К выходному патрубку предохранительного клапана следует подсоединить шланг (лучше прозрачный) и опустить его в пластиковую канистру или канализацию. Первый вариант хорош тем, что по наличию воды в емкости вы всегда будете замечать, когда в ваше отсутствие котел работал в критическом режиме.

Группа безопасности котла в системе отопления

Заключение

Невзирая на то, что в установке группы безопасности нуждаются только твердотопливные котлы, ее можно, и даже рекомендуется ставить во все отопительные системы закрытого типа. Это не приведет к большим затратам, зато создаст комфортные условия для обслуживания и обеспечит дополнительную ступень защиты. опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

econet.ru

Related Post
