Группа безопасности для отопления принцип работы: Особенности работы и специфика установки группы безопасности для отопления

Разное
alexxlab

Содержание

Группа безопасности для отопления своими руками

Группа безопасности для отопления

Ещё одно важное устройство – группа безопасности для отопления. по-другому называемая «блок безопасности».

Из чего состоит группа безопасности системы отопления?

Группа безопасности для системы отопления состоит из корпуса, на котором установлены три прибора: манометр, предохранительный клапан и автоматический воздухоотводчик:

Группа безопасности для отопления: слева направо — предохранительный клапан, автоматический воздухоотводчик, манометр

Рассмотрим эти приборы каждый по отдельности.

Предохранительный клапан

Задача предохранительного клапана – уберечь систему отопления от слишком большого давления.
Предохранительный клапан рассчитан на определённое давление и при превышении этого давления срабатывает, т. е. сбрасывает лишнее.

Вообще-то, за компенсацию лишнего давления в отопительной системе отвечает расширительный бак. вода при нагревании расширяется — её излишки вытесняются в расширительный бак, чем и сохраняется давление в системе постоянным, а система – целой. При этом общее количество теплоносителя во всей системе отопления остаётся одинаковым.

Но бывает, что расширительный бак почему-либо не сработал. Для такой неприятности и ставится предохранительный клапан, через который лишняя вода сбросится из системы. Чтобы вода вытекала не на пол, присоединяем трубочку к резьбе сбоку и выводим эту трубочку в канализацию.

Вывод: канализация в котельной очень желательна.

важно! Антифриз в канализацию сбрасывать нельзя!

Сверху предохранительного клапана есть рукоятка (красная, похожая на вентиль водопроводного крана). С помощью этой рукоятки проверяем работоспособность предохранительного клапана. Работоспособность клапана проверяется очень просто: повернули рукоятку по направлению, указанному стрелкой – вода потекла, отпустили рукоятку – перестала течь, значит, клапан исправен, можем спать спокойно. Если же вода продолжает подтекать, откройте и закройте второй раз, третий… обычно течь прекращается.

Но если клапан упорно воду не держит, придётся его заменить. И чем быстрей, тем лучше, т. к. его работоспособность важна.

Теплоноситель через предохранительный клапан может подтекать из-за неплотной посадки клапана в седло (для непосвящённых звучит, как бред, но это так).

Выпускают предохранительные клапаны, рассчитанные на разное давление, подобрать нужно, исходя из давления, на которое рассчитан наш котел. Для системы отопления частного дома покупаем клапан на 3 атм.

Допустим, в продаже нет группы безопасности с нужным клапаном. Тогда покупаем перечисленные приборы по отдельности и собираем блок безопасности своими руками.

Манометр – это прибор для контроля давления в системе отопления.

Как и предохранительные клапаны, манометры есть, рассчитанные на разное давление, подбирать нужно такой, чтобы им было удобно пользоваться: одного взгляда на прибор должно быть достаточно для определения его показаний, без каких-либо вычислений.

Вывод: т. к. давление в системе отопления частного дома должно быть между 2 и 3 атм. то манометр выбираем не больше, чем на 4 атм.:

В манометре две стрелки: красная – контрольная, чёрная – рабочая. Красная устанавливается вручную на нужную отметку (как правило, 2 атм. для напольных котлов больше не рекомендуется, а вообще, уточняем в паспорте котла). Если при работе отопления рабочая стрелка отклонилась дальше красной – тревога! Что-то «полетело»!

Автоматический воздухоотводчик

Вся группа безопасности ставится сверху котла из-за воздухоотводчика: он должен находиться в самой верхней точке, куда устремляются пузырьки воздуха.

Где устанавливать группу безопасности?

Если котел настенный, то за нас постарались производители: блок безопасности внутри или на задней стенке котла уже есть.

А вот для напольного котла нужно покупать группу безопасности отдельно и врезать в систему своими руками. Где? На подающей трубе, как можно ближе к котлу, но не дальше 1…1.5 м от котла.

Манометр должен располагаться так, чтобы его показания были видны без напряга, при любом посещении котельной. Теплоноситель, вытекающий через предохранительный клапан, тоже должен быть легко заметен, ибо о таком явлении нужно знать обязательно!

Важно! Между котлом и группой безопасности никакие вентили НЕ ставятся!

Какие бывают группы безопасности для отопления?

Блоки безопасности бывают разных конфигураций, например, такие:

Группа безопасности для отопления

Или заключённые в один корпус:

Группа безопасности, заключённая в один корпус

Ну и много разных других можно встретить в продаже, но внешность не важна, т. к. работают все блоки безопасности одинаково, а выбирать нужно, как было сказано выше, по давлению, на которое рассчитаны предохранительный клапан и манометр.

Как сделать группу безопасности своими руками?

Можно ли сделать блок безопасности самостоятельно? Да. Купить по отдельности манометр, предохранительный клапан и воздухоотводчик и соединить их друг с другом с помощью тройников, переходников, сгонов и т. п.

Корпус для группы безопасности можно даже спаять из обрезков полипропиленовых труб и фитингов, что обойдётся намного дешевле заводского изделия, в котором много латуни.

Только нужно понимать, что группу безопасности из полипропилена можно ставить только в низкотемпературных системах отопления (теплый пол, а не радиаторы!). Почему? Если теплоноситель по каким-то причинам нагреется выше 95 градусов, то полипропилен разрушится со всеми вытекающими (не только последствиями, но и кипятком!)

Вот такая группа безопасности для отопления сделает вашу жизнь спокойной в отопительный сезон.

группа безопасности для отопления, блок безопасности

2013-2017 г. Copyright © Использование материалов сайта разрешено со ссылкой на vodotopim.ru

Условия для оборудования котельной

  • Условия для оборудования котельной и приборы для отопительной системы
  • Приблизительная схема отопления

Тенденция к постоянному удорожанию привычных видов топлива и некоторые условия, при которых нет возможности использовать традиционные виды энергии (природный газ, электроэнергия), приводит к поиску альтернативных видов топлива для систем отопления зданий. Установка в частном доме или на производственных площадях систем обогрева на основе твердотопливного котла решает многие проблемы. Например, при дороговизне доставки или невозможности проведения природного газа или профилирующем деревообрабатывающем производстве твердотопливник является приоритетным видом для обогрева помещений. Довольно часто для обогрева частных домов, коттеджей и дачи используются системы отопления на основе твердотопливного котла. Такой вид отопления имеет преимущество на предприятиях в труднодоступных зонах, где нет газопровода, а также на производствах, связанных с обработкой древесины, отходы которой можно использовать в качестве топлива.

Твердотопливный котел используется для отопления частных домов и на предприятиях, где нет возможности провести газ.

К твердому топливу относятся древесина, в том числе дрова, древесные отходы и стружка, торфяные брекеты, уголь и угольная пыль. Современные твердотопливные котлы имеют показатель КПД около 80%, такой высокий уровень достигается при помощи автоматического контроля сжигания топлива в баке. Такие условия позволяют продлить процесс горения деревянного топлива до 12 часов, а качественного угля — до 20 часов.

Конструкция твердотопливных котлов создана таким образом, чтобы максимально сохранить произведенное тепло. Энергоэффективность достигается при помощи водяного рукава, поглощающего тепло системы по всей длине, двойных стенок котла, по которым проходит воздух перед попаданием в камеру сгорания, и качественной термоизоляции вокруг котла.

Условия для оборудования котельной и приборы для отопительной системы

При установке системы отопления следует учитывать такие требования:

Для создания котельной необходимо отдельное, отапливаемое помещение, в котором свободно будет располагаться котел и топливо.

  • для твердотопливного котла необходимо отдельное помещение под котельную, в которой будет располагаться котел и запас топлива;
  • котельная должна быть отапливаемой (минимальная температура в помещении +5°С) и иметь воздухозаборные отверстия для обеспечения поступления воздуха;
  • размер котельной должен быть достаточным для того, чтобы обеспечить зазор между котлом и стенами сзади котла и по бокам не меньше 500 мм по требованиям пожаробезопасности и не менее 1 м спереди котла для удобства обслуживания;
  • схема установки котла должна учитывать присоединение котла к дымоходу для удаления продуктов сгорания топлива, в ней должна быть разработана обвязка котла полипропиленом для присоединения необходимого оборудования для подачи теплоносителя в систему радиаторов и подогрева горячей воды для бытовых нужд;
  • установка радиаторов должна производиться под небольшим углом, это позволит избежать скапливания воздуха и необходимости впоследствии выдувать его вручную.

Конструкция твердотопливного котла сделана так, чтобы максимально сохранить тепло.

Обвязка котла и подключение к теплоносителю производится после установки котла и проведения дымохода, как правило, параллельно монтируют радиаторы. Подача охлажденного теплоносителя осуществляется в нижнюю часть котла, а нагретый отводится от верхней части. Схема должна быть разработана так, чтобы циркуляционный насос подавал охлажденную в системе воду в котел, а не выводил горячую воду из котла. Обвязка котла полипропиленом должна быть смонтирована так, чтобы ее легко было обслуживать.

Кроме того, любая схема подключения отопительных систем обязательно должна содержать расширительный бак, группу подпитки системы теплоносителем, гравитационный байпас циркуляционного насоса, группу безопасности и приборы-потребители тепла (радиаторы, теплокалориферы). Желательно учитывать наличие термометров на подаче воды и обратке и стабилизатор напряжения.

Подключение расширительного бака позволяет поддерживать рабочее давление в отопительной системе. Ёмкость бака должна составлять — для водяных систем от 15% общей емкости, для антифризовых систем от 30% от общей емкости системы отопления.

Система отопления состоит из:
1. Котла
2. Циркуляционного насоса
3. Приборов отопления
4. Дифференциального клапана
5. Запорных задвижек
6. Расширительного бака
7. Группы безопасности

Группа подпитки предусматривает возможность добавления воды-теплоносителя от водопровода, для подпитки незамерзающей жидкости предполагается установка арматуры и подключение простого вибрационного погружного насоса.

Гравитационный байпас циркуляционного насоса — это специальный клапан, который создает минимальное сопротивление циркуляции воды, также байпасы устанавливаются на обвязку радиаторов .

Группа безопасности устанавливается на подающем трубопроводе, близко к выходу из котла в самой высокой точке системы отопления, она обеспечивает автоматическое удаление пузырьков воздуха из теплоносителя, что защищает систему от повреждений. Между котлом и группой безопасности и расширительным баком не должно быть запорной арматуры.

Вернуться к оглавлению

Приблизительная схема отопления

Группа безопасности в отопительной системе очень важный элемент. Он контролирует и защищает от повышения давления.

Для надежности системы отопления желательно делать наименьшее число соединений и по возможности использовать плавные переходы.

Схема подключения отопительной системы.

  1. Котел.
  2. Циркуляционный насос.
  3. Расположение радиаторов.
  4. Дифференциальный клапан.
  5. Запорные задвижки.
  6. Расширительный бак.
  7. Группа безопасности.

При выборе радиаторов отопления необходимо учитывать площади помещений и рассчитывать мощность одной секции радиатора для определения количества секций, способных эффективно обогреть данную комнату. Для подключения к твердотопливной системе подходят все современные виды радиаторов, выбор их зависит от качества теплоносителя, конструкции здания и материальных возможностей.

Группа безопасности, установка своими руками

Группа безопасности — необходимый элемент конструкции подключения системы отопления, он важен для обеспечения контроля и защиты от завоздушивания и повышения давления в системе.

Установить группу безопасности своими руками при монтировании системы отопления не составляет больших проблем. Схема подключения группы безопасности:

Группа безопасности состоит из манометра для измерения давления, воздухоотводчика, предохранительного клапана.

  • манометр для измерения давления;
  • автоматический воздухоотводчик с запорным клапаном;
  • предохранительно-сбросный клапан.;
  • съемная теплоизоляционная оболочка из вспененного полипропилена;
  • соединительная трубка с теплоизоляцией и накидными гайками.

Дополнительными элементами группы безопасности могут быть: термометры для измерения температуры в помещении и на улице, ограничители расхода и запорные краны и различные детали соединения.

Схема подключения группы безопасности учитывает возможные нарушения и угрозы всему оборудованию, включая радиаторы. Манометр позволяет производить визуальный контроль давления теплоносителя. Предохранительно-сбросной клапан позволяет защитить систему и все элементы оборудования (котел, радиаторы, обвязку) от возможного повышения давления выше предельно допустимой нормы. Воздухоотводчик автоматически выводит из системы лишний воздух.

Монтируя группу безопасности своими руками нужно помнить об очередности подключения — от выхода трубы первым монтируется манометр, за ним предохранительный клапан и следом автоматический воздухоотводчик.

Группа безопасности монтируется на трубу подачи горячей воды, сразу на выходе из котла. Может ставиться как отдельными элементами, так и целым комплектом. При подключении отдельных приборов, нужно клапан монтировать выше котла, что обеспечит срабатывание в нужный момент и позволит защитить оборудование, соединения и радиаторы от повреждения и разрыва.

Группа безопасности имеет огромное значение, поскольку обеспечивает безопасность всех деталей системы отопления — котла, соединений, радиаторов, а соответственно, и людей, проживающих в доме.

Группа безопасности для отопления – надежность и комфорт надолго

Группа безопасности или, как ее еще называют, блок безопасности для водяной системы отопления, очень важный элемент. Если вдруг возникнет аварийная ситуация (к примеру, выйдет из строя расширительный бачок), то в отопительной системе произойдет резкое увеличение давления, из-за чего может лопнуть труба или сломаться котел.

Чтобы этого не допустить, в таких случаях включают в работу группу безопасности. Она в автоматическом режиме спускает лишнее давление, тем самым не давая превышать установленную норму.

Основные моменты блоков безопасности

Любая группа безопасности состоит из четырех основных деталей:

  1. Корпус из оцинкованной стали с резьбовыми подсоединениями, теплоизолированный или нет. На него крепятся все остальные детали.
  2. Автоматический воздухоотводчик, изготовленный, как правило, из латуни. При повышении в системе отопления давления, он автоматически сбрасывает из нее лишний воздух, таким образом, обеспечивая ее бесперебойную работу. Устанавливается воздухоотводчик в самой верхней точке системы отопления.

  1. Предохранительный (мембранный) клапан, функционирующий в автономном режиме. Данный элемент является обязательным для групп безопасности отопительных систем, снабженных расширительными (мембранными) бачками .
    Такой клапан не допускает поломки составляющих отопительной системы в случае чрезмерного повышения давления (в особенности он защищает котельное оборудование).

Важно!
Так как котел самый чувствительный к повышению давления элемент системы, то предохранительный клапан приобретается с таким же порогом срабатывания, который максимально допустим при эксплуатации самого котельного оборудования (данная цифра указана в паспорте котла).
Кроме того, мембранный клапан монтируется так, чтобы в случае возникновения аварийной ситуации, он сбрасывал именно то давление, которое возникло внутри котла.

  1. Манометр и термометр. Как вы уже догадались, они обеспечивают визуальный контроль над давлением и температурой в отопительной системе.

Манометр и термометр в одном корпусе

Иногда все эти детали монтируются на подающую трубу по отдельности, но обязательно так, чтобы предохранительный клапан находился выше котельного оборудования. Однако чаще все же ставится цельная группа безопасности в системе отопления. Так гораздо дешевле, быстрее и удобней.

Группа безопасности с иным внешним видом, но назначение и принцип функционирования все тот же

Обратите внимание!
По внешнему виду блоки безопасности могут различаться, однако, принцип работы у всех одинаковый.
Поэтому не стоит впадать в растерянность, если на выбор вам предложат устройства, не похожие на те, что изображены на приведенных в статье фотографиях.

Принцип работы

На этом фото видно, по какому принципу срабатывает предохранительный клапан

Давайте представим такую ситуацию: по какой-то причине расширительный (мембранный) бачок не уравновесил те расширения, которые необходимы для стабильной работы всей отопительной системы. Давление внутри системы нарастает.

И тут-то обязательно срабатывает предохранительный клапан: пружина клапана уже не может удерживать теплоноситель, сжимается, открывает вентиль, и происходит сброс давления.

Как осуществляется сброс давления?

  • Во-первых, через воздухоотводчик выходит лишний воздух.
  • Во-вторых, через боковой отвод предохранительного клапана сливается лишний теплоноситель.

Совет!
Дабы избежать ожогов при внезапном открытии клапана и выбросе лишнего теплоносителя, к его боковому отводу нужно присоединить отводную трубу и направить ее в канализационный слив.

Грамотная установка группы безопасности

Как правило, в настенных моделях отопительных котлов. такая группа уже установлена, и дополнительно приобретать ее не придется. А вот если у вас напольный котел (особенно это касается отечественных моделей), то блока безопасности в нем наверняка нет. Вам предстоит врезать его в систему отопления своими руками. Как это сделать?

В первую очередь давайте обговорим такой момент, как отсекающие шаровые краны (зачем мы затронули данный вопрос, вы поймете чуть позже). Во время монтажа отопительной системы необходимо сделать так, чтобы в случае поломки какого-либо ее элемента, можно было без особых трудностей отремонтировать или заменить его, при этом, не сливая весь теплоноситель системы отопления. Для этого устанавливаются отсекающие шаровые краны.

Предположим у вас в доме потек радиатор. Вы просто перекрываете два отсекающих крана, расположенных перед радиатором и после него, и снимаете сам радиатор. Таким образом, вся отопительная система продолжает работать, а это очень важно, особенно если за окном ниже нуля.

А вот если бы таких кранов не было, то пришлось бы сливать весь теплоноситель. На это уйдет много времени, сил, и что самое главное – пока идут ремонтные работы, система отопления не будет функционировать.

Совет!
На любой элемент отопительной системы желательно устанавливать отсекающие краны: будь то радиатор, циркуляционный насос, расширительный бачок и так далее.

А теперь поговорим непосредственно о группе безопасности.

Вот небольшая инструкция, рассказывающая о том, какое расположение блока будет правильным:

  • Устанавливаются группы безопасности на подающей трубе, в 1-1,5 метрах после котла.
  • В силу отсутствия нужных знаний, многие наши соотечественники, монтируя этот прибор, ставят отсекающие шаровые краны между ним и котлом, или же прямо на блок безопасности. Объясняют они это тем, что если котел сломается, то его можно будет легко отремонтировать или заменить.

Отсекающие краны, расположенные между блоком безопасности и котлом – не правильное расположение

Отсекающие краны, расположенные на группе безопасности – тоже не правильное расположение

Однако в обоих случаях установка осуществлена не правильно и, если котел сломается, сервисные центры откажут в гарантийном ремонте, ссылаясь на то, что оборудование установлено не по правилам. Такое расположение отсекающих кранов повышает вероятность перегрева системы и как следствие поломки котла при их перекрытии.

  • Правильная же установка группы безопасности осуществляется так, чтобы отсекающие краны находились за ней. Такое расположение элементов абсолютно верно, и в случае чего никто уже не сможет отказать в гарантийном ремонте.

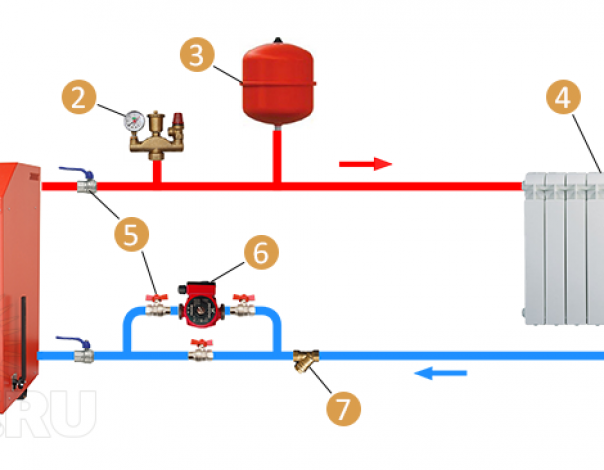

На этой схеме показано, как правильно устанавливать все элементы водяной отопительной системы

Совет!
При выборе блока безопасности обратите внимание на продукцию Watts .
Приборы этого производителя являются самыми популярными среди российских граждан, так как имеют оптимальное соотношение цена/качество/долговечность.

Такое оборудование, как группы безопасности, позволяет жить и спать спокойно, не переживая за внезапный выход из строй системы отопления. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Источники: http://vodotopim.ru/blok-bezopasnosti.php, http://1poteply.ru/kotly/gruppa-bezopasnosti-kotla-svoimi-rukami.html, http://otoplenie-gid.ru/elementy/570-gruppa-bezopasnosti-dlya-otopleniya

Группа безопасности для котлов и бойлеров: назначение, принцип работы | PROGREEM.BY — отопление и ГВС

Любая система отопления закрытого типа или горячего водоснабжения подвержена значительным гидравлическим ударам, в особенности повышенному давлению в контурах. Это связано с тем, что вода при нагревании расширяется до тех пор, пока не закипит. Нагретая жидкость и выделяемый пар создают большое давление на внутренние стенки трубопровода, что чревато разрывами и неприятными поломками.

Чтобы обеспечить безопасную работу отопительного оборудования, газового и, в особенности, твердотопливного котла, а также подключенных к ним бойлеров косвенного нагрева, устанавливают специальные приборы, так называемую «группу безопасности». Из чего она состоит, для чего нужна и какие есть особенности эксплуатации данного устройства — расскажем в этой статье.

Основные элементы группы безопасности

Отопление

Для безопасной работы теплогенератора и отопительной системы в целом необходимо придерживаться оптимальных показателей давления во всех контурах отопления. Чтобы обеспечить необходимое давление и контролировать его изменение, устанавливают комплекс приборов, основными элементами которого являются:

С помощью данного прибора определяется давление в системе и осуществляется визуальный контроль за его изменением. Также устройство используется при заполнении жидкости в отопительный контур для обеспечения необходимого объема теплоносителя, при котором давление будет находиться в пределах допустимых показателей.

  • Предохранительный клапан.

Устройство еще называют взрывным («взрывник»). Клапан используется в аварийных непредвиденных обстоятельствах. При закипании котла или в случае, когда автоматика теплогенератора не сработала, конструкция осуществляет сброс теплоносителя и тем самым снижает давление.

Важно! Предохранительный клапан монтируется выше котла и должен соответствовать рабочему давлению системы.

Если устройство долгое время не использовалось, есть вероятность его засорения. Рекомендуем периодически проверять работоспособность клапана: открыть при помощи специальной ручки.

  • Воздухоотводчик.

Важный элемент группы безопасности, который отвечает за отведение лишнего воздуха и газов и тем самым также снижает уровень давления в отопительном контуре.

Группа безопасности котла

Группа безопасности котла

Как правило, указанные элементы имеют общий стальной или латунный корпус, который монтируется на подающем трубопроводе чуть выше уровня нагревающего агрегата.

Большинство газовых котлов идут со встроенной автоматикой, которая контролирует температуру теплоносителя и уровень давления в системе, что позволяет сократить расходы на покупку группы безопасности. Поэтому стоит учитывать комплектацию теплогенератора, которая указывается в паспорте прибора.

Расширительные баки считаются также важным элементом отопительной системы и их часто относят к устройствам безопасности, т.к. главной задачей данного прибора является поддержание оптимального давления в отопительных контурах. Его конструкция позволяет собирать излишки теплоносителя при его нагревании и выпускать жидкость обратно в теплопровод, если объема воды недостаточно для безопасной работы системы.

Расширительный бак в системе отопления

Расширительный бак в системе отопления

Обратите внимание! Если к котлу подключен расширительный бак, то необходимость в установке блока безопасности попросту отпадает, т.к. «мембранник» в данном случае выполняет функцию сбора излишков и компенсации недостачи теплоносителя в отопительной системе. При этом устройство также может быть снабжено прибором для удаления воздуха.

На ряду с описанными выше устройствами в сложных системах отопления используется также теплоаккумулятор (буферная емкость). Он используются по большей части при отоплении твердотопливным котлом. Задача состоит в аккумулировании тепла, снижая риск перегрева теплогенератора и увеличивая эффективность его работы. Однако у тепловых аккумуляторов есть и множество других полезных функций.

О правилах обвязки котла на твердом топливе с другими элементами системы читайте в статье: Отопление частного дома твердотопливным котлом: особенности и схемы подключения.

Принцип работы группы безопасности котла

Данный блок, как было описано ранее, состоит из нескольких устройств и работает по простой схеме:

  • Встроенный манометр осуществляет контроль над рабочим давлением во время работы котла.
  • При скачке давления срабатывает защитный клапан, который обеспечивает сбор лишнего теплоносителя из отопительного контура.
  • При этом автоматический воздухоотводчик срабатывает при завоздушивании системы и выпускает избытки воздуха.

Особенности группы безопасности для ГВС

Бойлер косвенного нагрева работает в связке с теплогенератором, однако для его безопасного использования необходимо также установить дополнительные устройства, обеспечивающие контроль давления внутри устройства и на подаче холодной воды.

Ввиду особенностей конструкции косвенный водонагреватель, как правило, уже имеет предохранительный клапан. А к необходимым устройствам безопасности относят:

  • Обратный клапан.

Данный тип запорно-регулирующей арматуры предназначен для предотвращения движения нагретой воды в обратном направлении и ее смешивании с холодной из водопровода, а также позволяет исключить произвольный слив воды.

  • Регулятор давления воды.

Вместе с предохранительным клапаном данное устройство защищает оборудование от гидравлических ударов и уменьшает входное давление воды, выравнивая его до необходимого уровня.

Редуктор давления Valtec

Редуктор давления Valtec

  • Отсекающий клапан.

В основном, устанавливают шаровой кран на случай непредвиденных ситуаций, когда нужно перекрыть подачу воды. Например, при протечке или затоплении, выход из строя одного из элементов для его дальнейшего ремонта, разгерметизация важных узлов трубопровода.

Пример схемы подключения бойлера косвенного нагрева

Пример схемы подключения бойлера косвенного нагрева

Вывод

Блок безопасности – важная составляющая любой закрытой отопительной системы. Небольшое устройство способно предотвратить значительные поломки агрегатов и порчу имущества, а также обезопасить ваш дом от несчастных случаев.

Чтобы подобрать необходимое оборудования для грамотной организации системы отопления и ГВС, обращайтесь к квалифицированным специалистам компании «Прогреем».

Оригинал статьи на сайте progreem.by:

https://progreem.by/blog/stati/gruppa-bezopasnosti-dlya-kotlov-i-boylerov/

********************************************************

Компания-поставщик оборудования для отопления и водоснабжения в Республику Беларусь ООО «Прогреем». Продукцию можно приобрести в Интернет-магазине или офисе компании.

Сайт: https://progreem.by/

Присоединяйтесь к нам в социальных сетях!

Мы в Instagram — https://www.instagram.com/progreem.by/ ​

Страница в Facebook — https://www.facebook.com/progreem.by/ ​

Мы осуществляем доставку всего оборудования по Минску и Беларуси. Приглашаем к сотрудничеству монтажные и торговые организации!

**********************************************

Понравился материал?

Не забудьте сделать три вещи:

  • Поставить лайк.
  • Подписаться на канал .
  • Поделиться ссылкой на видео в соцсетях.

Также будем рады оставленным комментариям. С удовольствием ответим на все Ваши вопросы!

**********************************************

Читайте также:

1. Какой твердотопливный котел лучше выбрать для отопления частного дома

2. Какой расширительный бак выбрать для отопления частного дома

3. Какой газовый котел лучше выбрать для отопления частного дома

Принцип работы группы безопасности сети

  • Статья
  • Чтение занимает 4 мин
  • Участники: 4

Были ли сведения на этой странице полезными?

Да Нет

Хотите оставить дополнительный отзыв?

Отзывы будут отправляться в корпорацию Майкрософт. Нажав кнопку «Отправить», вы разрешаете использовать свой отзыв для улучшения продуктов и служб Майкрософт. Политика конфиденциальности.

Отправить

В этой статье

Группа безопасности сети Azure позволяет фильтровать входящий и исходящий сетевой трафик ресурсов Azure в виртуальной сети Azure. В этой группе содержатся правила безопасности, которые разрешают или запрещают исходящий и входящий трафик нескольких типов ресурсов Azure. Для каждого правила можно указать источник и назначение, порт и протокол.

В виртуальную сеть Azure можно развернуть ресурсы из нескольких служб Azure. Полный список см. в разделе Службы, которые можно развернуть в виртуальной сети. Вы можете связать не более одной группы безопасности сети с каждой подсетью виртуальной сети и сетевым интерфейсом на виртуальной машине. Одну и ту же группу безопасности сети можно связать с любым выбранным количеством подсетей или сетевых интерфейсов.

На следующем рисунке показаны различные сценарии развертывания групп безопасности сети для разрешения трафика, поступающего из Интернета и обратно через TCP-порт 80:

Чтобы понять, как Azure обрабатывает входящие и исходящие правила для групп безопасности сети, см. предыдущий рисунок, а также следующий текст.

Входящий трафик

Для входящего трафика Azure сначала обрабатывает правила в группе безопасности сети, связанной с подсетью, если таковая имеется, а затем правила в группе безопасности сети, связанной с сетевым интерфейсом, если таковой имеется.

  • VM1: обрабатываются правила безопасности в NSG1, так как она связана с Subnet1 и VM1 в Subnet1. Если вы не создали правило, разрешающее входящий трафик через порт 80, трафик будет запрещен правилом безопасности по умолчанию DenyAllInbound и никогда не будет вычислен группой NSG2, так как NSG2 связана с сетевым интерфейсом. Если в группе NSG1 есть правило безопасности, разрешающее трафик через порт 80, трафик будет обрабатываться группой NSG2. Чтобы разрешить трафик к виртуальной машине через порт 80, в NSG1 и NSG2 должно быть правило, разрешающее трафик из Интернета через порт 80.
  • VM2: обрабатываются правила в NSG1, потому что VM2 также существует в Subnet1. Так как у VM2 нет группы безопасности сети, связанной с ее сетевым интерфейсом, она получает весь трафик, разрешенный NSG1, или не получает трафик, запрещенный NSG1. Если группа безопасности сети связана с подсетью, трафик разрешен или запрещен для всех ресурсов в одной и той же подсети.
  • VM3: так как с Subnet2 не связана ни одна группа безопасности сети, трафик разрешен в подсеть и обрабатывается NSG2, потому что NSG2 связана с сетевым интерфейсом, подключенным к VM3.
  • VM4: трафик разрешен в VM4,, так как группа безопасности сети не связана с Subnet3 или сетевым интерфейсом в виртуальной машине. Весь трафик пропускается через подсеть и сетевой интерфейс, если с ними не связана группа безопасности сети.

Исходящий трафик

Для исходящего трафика Azure сначала обрабатывает правила в группе безопасности сети, связанной с сетевым интерфейсом, если таковой имеется, а затем правила в группе безопасности сети, связанной с подсетью, если таковая имеется.

  • VM1: обрабатываются правила безопасности в NSG2. Если вы не создали правило безопасности, которое запрещает исходящий трафик в Интернет через порт 80, трафик разрешается правилом безопасности по умолчанию AllowInternetOutbound в NSG1 и NSG2. Если в NSG2 есть правило безопасности, которое запрещает трафик через порт 80, трафик запрещен и никогда не вычисляется NSG1. Чтобы запретить исходящий трафик через порт 80 на виртуальной машине, у одной из группы безопасности сети или у обеих должно быть правило, которое запрещает трафик, поступающий в Интернет через порт 80.
  • VM2: весь трафик отправляется через этот сетевой интерфейс к подсети, так как с сетевым интерфейсом, подключенным к VM2, не связана группа безопасности сети. Обрабатываются правила в NSG1.
  • VM3: если в NSG2 есть правило безопасности, которое запрещает трафик через порт 80, трафик запрещается. Если в NSG2 есть правило безопасности, разрешающее трафик через порт 80, входящий трафик, поступающий в Интернет, разрешается через порт 80, так как группа безопасности сети не связана с Subnet2.
  • VM4: весь трафик разрешен из VM4, так как группа безопасности сети не связана с сетевым интерфейсом, подключенным к виртуальной машине или к Subnet3.

Трафик внутренней подсети

Важно отметить, что правила безопасности в группе NSG, связанной с подсетью, могут повлиять на подключение между виртуальными машинами в такой подсети. Например, если в группе NSG1 есть правило, запрещающее весь входящий и исходящий трафик, виртуальные машины VM1 и VM2 не смогут обмениваться данными друг с другом. Чтобы разрешить такой обмен данными нужно будет добавить другое правило.

Все правила, применяемые к сетевому интерфейсу, можно просмотреть в списке действующих правил безопасности сетевого интерфейса. Кроме того, вы можете воспользоваться функцией Проверка IP-потока в службе «Наблюдатель за сетями Azure», чтобы определить, разрешен ли обмен данными с сетевым интерфейсом. Проверка IP-потока позволяет узнать, разрешен ли обмен данными и какие правила безопасности сети разрешают или запрещают трафик.

Совет

Если у вас нет особых причин сделать обратное, мы рекомендуем связать группу безопасности сети с подсетью или сетевым интерфейсом, но не обоими сразу. Так как правила в группе безопасности сети, связанной с подсетью, могут конфликтовать с правилами в группе безопасности сети, связанной с сетевым интерфейсом, могут возникнуть непредвиденные проблемы с обменом данными, требующие устранения неполадок.

Дальнейшие действия

Установка группы безопасности цена 500р. 8(905)743-53-44

Группа безопасности – важный элемент любой системы отопления. Она служит надежной защитой от перегрева, а в случаи такового – остановки работы котла, предотвращения взрыва и его последствий.

Если с электрическим котлом можно не так сильно беспокоиться о превышении нормы температуры, то газовые котлы, и котлы на твердотопливных материалах без такого средства защиты обойтись не могут.

В первую очередь установка группы безопасности в закрытую систему отопления – гарантия вашей безопасности.

Мы не можем самостоятельно следить за процессами, которые происходят в котле. Вовремя не предотвращенный перегрев может привести к ужасным последствиям, исправить которые будет крайне тяжело.

Принцип работы

Итак, рассмотрим составные части и принцип работы таких защитных установок. Сегодня на рынке группы безопасности представлены широким спектром товаров, однако за качественные устройства придется платить дороже, чем хочется.

В себе такая система содержит, как правило, три главных компонента:

  • манометр;
  • воздухоотводчик;
  • мембранный защитный клапан.

Рассмотри подробнее каждую из деталей.

Манометр

Этот прибор используют для измерения атмосферного давления. Состоит он из корпуса с циферблатом и двумя стрелками. Одна из них устанавливается лично вами, она, как правило, красного цвета и показывает ту цифру, которую не должна пересекать рабочая стрелка.

Если случилось так, что черна (рабочая) стрелка перешла границу – давление повышенное, и требует вмешательства.

Этот прибор, зачастую, служит главным «гонцом» непорядка. Внимательно следя за этим устройством, вы дополнительно гарантируете себе определенную безопасность.

Напомним, что установка группы безопасности важный элемент в монтаже целостной системы отопления.

Воздухоотводчик

Это устройство устанавливается для устранения скопившихся в системе пузырьках воздуха. Он по своему назначению сродни крана Маевского, но позволяет выводить воздух из всей системы сразу, и при этом не требует участия человека.

Но все равно рекомендуем комбинировать воздухоотводчик с вышеупомянутым краном, так как уровень безопасности в таком случае выше, чем, если использовать их по-отдельности.

Мембранный клапан

Установка группы безопасности котла подразумевает под собой также установку предохранительного клапана. Для чего он нужен?

Этот прибор помогает избавляться от лишнего тепла в котле, препятствует его вскипанию, делая выброс теплой жидкости.

К такому клапану подводят шланг для отвода лишних жидкостей в канализацию.

Чтобы проверить, рабочее ли это устройство, необходимо поднять рукоятку прибора вслед за стрелочкой, изображенной на нем. Должно потечь вода, если после того, как рукоятка опущена жидкость течь не перестает – значит, прибор неисправен. Если же утечка жидкости прекращается – все в порядке.

Что нужно учесть при монтаже

Существует ряд нюансов, с которыми лучше ознакомится перед тем, как начать работу по установке группы безопасности в системе отопления.

Воздух и жидкость сбрасываются под давлением, а значит не должно быть предметов, которые могут им в этом помешать.

Материал, из которого установлена трубка, должен быть устойчив к высоким температурам, так как жидкость очень горячая.

Если в качестве теплоносителя используете антифриз – то его ни в коем случае нельзя отводить в канализацию.

Исправность приборов необходимо проверять еще до того, как они будут установлены.

Особенности установки

Установка группы безопасности закрытого отопления может проводиться самостоятельно, но при этом следует обратить внимание на определенный свод правил и требований касательно проведения работ.

Перед началом монтажа нужно рассмотреть, каким способом вы сможете проводить ремонтные и проверочные работы. Все должно быть расположено максимально удобно для работы.

Для установки стоит выбрать такое место, чтобы можно было легко рассмотреть показания манометра.

Защитный клапан может быть расположен выше котла, главное, чтобы к нему можно было добраться без осложнений.

Главное помнить, что  установка проводится в четком порядке «манометр – клапан – воздухоотводчик».

Выводы

Все, что описано выше, в очередной раз напоминает о том, что безопасность превыше всего. Установка группы безопасности отопления это очередная возможность создать для своей жизнедеятельности дополнительные условия.

Следует помнить о том, что проводить проверки группы безопасности нужно регулярно, особенно перед отопительным сезоном.

Также учтите: чем качественнее материал, из которого сделаны средства безопасности, тем выше гарантия вашей целости и сохранности.

Стоит ли вам устанавливать такую систему, вы должны решить самостоятельно, однако при этом рекомендуем обратить внимание на все вышеперечисленное, и на то, что недостатков у этой меры предостережения нет. Если она, конечно, находится в рабочем состоянии.

Для защиты системы водоснабжения и отопления от избыточного давления в течение цикла нагрева необходима установка группы безопасности. Сколько стоит установка зависит от компании, оказывающей подобный сервис обслуживания. Невозвратный клапан предотвратит возврат воды (например, от водонагревателя) обратно в водопроводную трубу. Такая группа подходит для всех видов устройств для подогрева воды и устройств хранения. Имеет шаровой кран для легкого, быстрого и безопасного открытия и закрытия.

Воронку можно поворачивать до 360 °. Следовательно, комплектующая может быть установлена практически в любом положении. Большая пропускная способность и, следовательно, практически не происходит падения давления над группой безопасности. Очень компактная слагаемая и поэтому рекомендуется для самых современных встроенных устройств. Для обеспечения необходимого давления в отопительной системе и для удаления теплоносителя при слишком большом давлении сразу после котла на подающей трубе устанавливается так называемая «группа безопасности», которая состоит из предохранительного клапана давления, манометра и воздухоочистителя. Иногда эти элементы поставляются отдельно на подающем трубопроводе, и необходимо, чтобы предохранительный клапан был выше, чем котел, но чаще всего вместо нескольких устройств установлен только один, и это просто коробка, в которой манометр, воздухочиститель и предохранительный клапан последовательно устанавливаются.

Что необходимо

Установка группы безопасности (цена невысокая) позволит предотвратить разные неприятные ситуации, связанные с дисфункцией системы отопления. Предохранительный клапан состоит из штока клапана, который прижимается к закрывающей пружине. Пружинное натяжение определяется изготовителем путем регулировки клапана до определенного давления. Во время установки клапан можно отрегулировать вручную в соответствии с показаниями манометра. Как только система отопления имеет отказ и давление в тепловом контуре повышается выше нормы, пружина клапана больше не может удерживать держатель тепла, пружина сжимается и клапан открывается – давление уменьшается, а дополнительный носитель тепла становится пустым через боковой выпуск клапана. Установка группы безопасности (заказать можно в нашей компании) – это единственный способ уберечь свое имущество от серьезных проблем.

8(985)830-72-85,    8(925)936-34-99,    8(905)743-53-44   Вадим.

Кампания по профилактике тепловых заболеваний | Управление по охране труда и здоровья

Кампания OSHA по профилактике тепловых заболеваний, запущенная в 2011 году, информирует работодателей и работников об опасностях работы в жару. Благодаря учебным занятиям, информационно-просветительским мероприятиям, информационным сессиям, публикациям, сообщениям в социальных сетях и выступлениям в СМИ миллионы работников и работодателей узнали, как защитить работников от жары. Наше сообщение о безопасности сводится к трем ключевым словам: Вода.Отдых. Оттенок.

Опасности работы на жаре

Каждый год десятки рабочих умирают, а тысячи заболевают, работая в экстремальных жарких или влажных условиях. Существует целый ряд тепловых заболеваний, и они могут поразить любого человека, независимо от возраста или физического состояния.

Ответственность работодателя за защиту работников

В соответствии с законом OSHA работодатели несут ответственность за создание рабочих мест, свободных от известных угроз безопасности. Это включает в себя защиту рабочих от сильной жары.Работодатель, работники которого подвергаются воздействию высоких температур, должен разработать полную программу профилактики тепловых заболеваний.

  • Обеспечьте рабочих водой, отдыхом и тенью.
  • Позвольте новым или вернувшимся работникам постепенно увеличивать рабочую нагрузку и делать более частые перерывы по мере акклиматизации или привыкания к работе в жару.
  • План действий в чрезвычайных ситуациях и обучение работников мерам профилактики.
  • Проверяйте рабочих на наличие признаков болезни.
Ресурсы
На странице

OSHA «Профессиональное воздействие тепла» объясняется, что работодатели могут сделать для обеспечения безопасности работников и что рабочие должны знать, включая факторы теплового заболевания, адаптацию к работе в условиях жары в помещении и на открытом воздухе, защиту работников, распознавание симптомов и обучение оказанию первой помощи.На странице также представлены ресурсы для конкретных отраслей и стандарты OSHA на рабочем месте. Также ищите образовательные и обучающие материалы по тепловым болезням на нашей странице «Публикации».

Инфографика тепловых заболеваний (версия на английском и испанском языках)
Профилактика теплового удара на работе. Легкость в работе. Почти 3 из 4 смертельных случаев от теплового удара происходят в течение первой недели работы. Повышайте устойчивость к жаре, увеличивая интенсивность на 20% каждый день. Пейте прохладную воду, даже если вы не испытываете жажды. Отдыхайте достаточно долго, чтобы оправиться от жары.Делайте перерывы в тенистом или прохладном месте. Носите шляпу и платье для жары. Берегите друг друга. Устно проверяйте работников с масками для лица. Consejos пункт Prevenir лас Enfermedades Relacionadas кон эль Calor ан эль Trabajo. Modere su actividad. Casi 3 де Cada 4 muertes пор эль калорий окуррен durante ла Primera semana де trabajo. Desarrolle una tolerancia al calor aumentando la intensidad en un 20% cada día. Beba agua fría aun si no tiene sed. Descanse lo suficiente para recuperarse del calor.Tome descanos bajo la sombra или en un lugar fresco. Используйте sombrero y ropa adecuada para el calor. Esté pendiente sus compañeros. Вербальный чек на лос trabajadores usando mascarilla. Тепловое воздействие может быть опасным. Признаки неотложной медицинской помощи: Аномальное мышление или поведение, Невнятная речь, Судороги, Потеря сознания. Выполните следующие действия: 1. Немедленно позвоните по номеру 911. 2. Немедленно охладите работника водой или льдом. 3. Оставайтесь с работником до прибытия помощи. La exposición al calor puede ser peligrosa.Los siguientes son señales de una Emergency Médica: Pensamiento o comportamiento anormal, dificuldad para hablar, convulsiones, perdida de conocimiento. Tome estas medidas: 1. Llame al 911 de inmediato. 2. Enfríe inmediatamente a los trabajadores con agua y hielo. 3. Permanezca кон эль trabajador hasta дие llegue ла ayuda. Признаки и симптомы тепловой болезни. Следите за признаками тепловой болезни и действуйте быстро. В случае сомнений звоните по номеру 911. Если работник испытывает: головную боль или тошноту; слабость или головокружение; сильное потоотделение или горячая, сухая кожа; повышенная температура тела; жажда или снижение диуреза.Выполните следующие действия: дайте попить прохладной воды; снять ненужную одежду; переместитесь в более прохладное место; охлаждать водой, льдом или вентилятором; не оставляйте в покое; и обратиться за медицинской помощью (при необходимости). Señales у síntomas де лас enfermendad relacionadas кон эль Calor. Éste atento a signos de enfermadades relacionadas con el calor. En caso de duda, llame al 911. Si el trabajador Experimenta: dolor de cabeza o тошнота; debilidad или mareos; обильный неприятный запах изо рта, piel seca; высокая температура тела; sed, o disminución del Gastro urinario.Tome estas acciones: dar de beber agua fría; Quitar la ropa innecesaria; переместить фреску; enfriar a un are más fresco; нет дехар аль трабахадор соло; y buscar ayuda médica de ser necesario.

Узнать о Steam | Предохранительные клапаны

Знакомство с предохранительными клапанами

Как только человечество смогло кипятить воду для получения пара, необходимость в предохранительном устройстве стала очевидной. Еще 2000 лет назад китайцы использовали котлы с откидными крышками, чтобы обеспечить (относительно) более безопасное производство пара.В начале 14 века химики использовали конические пробки, а позже и сжатые пружины в качестве предохранительных устройств на сосудах под давлением.

В начале 19 века взрывы котлов на кораблях и локомотивах часто происходили из-за неисправных предохранительных устройств, что привело к разработке первых предохранительных клапанов.

В 1848 году Чарльз Ретчи изобрел накопительную камеру, которая увеличивает поверхность сжатия внутри предохранительного клапана, позволяя ему быстро открываться в узком диапазоне избыточного давления.

В настоящее время большинство пользователей пара обязаны в соответствии с местными нормами по охране труда и технике безопасности обеспечивать, чтобы их установки и процессы включали в себя устройства безопасности и меры предосторожности, которые гарантируют предотвращение опасных условий.

Таким образом, основной функцией предохранительного клапана является защита жизни и имущества.

Основным типом устройства, используемого для предотвращения избыточного давления на заводе, является предохранительный или предохранительный клапан. Предохранительный клапан работает, выпуская объем жидкости из установки при достижении заданного максимального давления, тем самым снижая избыточное давление безопасным образом.Поскольку предохранительный клапан может быть единственным оставшимся устройством для предотвращения катастрофического отказа в условиях избыточного давления, важно, чтобы любое такое устройство могло работать в любое время и при всех возможных условиях.

Предохранительные клапаны следует устанавливать везде, где существует вероятность превышения максимально допустимого рабочего давления (МДРД) системы или сосуда, работающего под давлением. В паровых системах предохранительные клапаны обычно используются для защиты котла от избыточного давления и других применений, например, после регуляторов снижения давления.Хотя их основная роль заключается в обеспечении безопасности, предохранительные клапаны также используются в технологических операциях для предотвращения повреждения продукта из-за избыточного давления. Избыточное давление может возникать в различных ситуациях, в том числе:

  • Дисбаланс расхода жидкости, вызванный непреднамеренным закрытием или открытием запорных клапанов на технологическом сосуде.
  • Отказ системы охлаждения, который позволяет парам или жидкости расширяться.
  • Отказ сжатого воздуха или электропитания для управления приборами.
  • Переходные скачки давления.
  • Воздействие растительных пожаров.
  • Неисправность трубки теплообменника.
  • Неконтролируемые экзотермические реакции на химических предприятиях.
  • Изменение температуры окружающей среды.

Термины «предохранительный клапан» и «предохранительный предохранительный клапан» являются общими терминами для описания многих разновидностей устройств сброса давления, которые предназначены для предотвращения чрезмерного повышения внутреннего давления жидкости. Доступен широкий ассортимент различных клапанов для различных применений и критериев производительности.

Кроме того, для соответствия многочисленным национальным стандартам, регулирующим использование предохранительных клапанов, требуются различные конструкции.

Список соответствующих национальных стандартов можно найти в конце этого модуля.

В большинстве национальных стандартов даны конкретные определения терминов, связанных с предохранительными и предохранительными клапанами. Есть несколько заметных различий между терминологией, используемой в США и Европе. Одним из наиболее важных отличий является то, что клапан, называемый «предохранительным клапаном» в Европе, называется «предохранительным клапаном» или «клапаном сброса давления» в США.Кроме того, термин «предохранительный клапан» в США обычно относится конкретно к полноподъемному типу предохранительного клапана, используемому в Европе.

Стандарты ASME/ANSI PTC25.3, применимые к США, определяют следующие общие термины:

  • Предохранительный клапан — Подпружиненный предохранительный клапан, предназначенный для открытия для сброса избыточного давления, а также для повторного закрытия и предотвращения дальнейшего потока жидкости после восстановления нормальных условий. Он характеризуется быстрым открытием «хлопком» или открытием, как правило, пропорциональным увеличению давления по сравнению с давлением открытия.Его можно использовать как для сжимаемых, так и для несжимаемых жидкостей, в зависимости от конструкции, настройки или применения.

Это общий термин, включающий предохранительные клапаны, предохранительные клапаны и предохранительные клапаны.

  • Предохранительный клапан — Клапан сброса давления, приводимый в действие статическим давлением на входе и характеризующийся быстрым открытием или хлопком.

Предохранительные клапаны в основном используются со сжимаемыми газами и, в частности, для пара и воздуха.Однако их также можно использовать для технологических процессов, где они могут потребоваться для защиты предприятия или предотвращения порчи перерабатываемого продукта.

  • Предохранительный клапан — Устройство сброса давления, приводимое в действие статическим давлением на входе, имеющее постепенный подъем, обычно пропорциональный увеличению давления по сравнению с давлением открытия.

Предохранительные клапаны обычно используются в жидкостных системах, особенно при меньшей производительности и условиях теплового расширения. Их также можно использовать в насосных системах в качестве устройств перегрузки по давлению.

  • Предохранительный клапан — Клапан сброса давления, характеризующийся быстрым открытием или хлопком, или открытием пропорционально увеличению давления по сравнению с давлением открытия, в зависимости от применения, и который может использоваться как для жидкости, так и для сжимаемых жидкостей. жидкость.

Как правило, предохранительный клапан работает как предохранительный клапан при использовании в системе со сжатым газом, но он открывается пропорционально избыточному давлению при использовании в жидкостных системах, как и предохранительный клапан.

Европейский стандарт EN ISO 4126-1 дает следующее определение:

  • Предохранительный клапан — Клапан, который автоматически, без помощи какой-либо энергии, кроме энергии соответствующей жидкости, выпускает такое количество жидкости, чтобы предотвратить превышение заданного безопасного давления, и который предназначен для повторного закрыть и предотвратить дальнейший поток жидкости после восстановления нормального рабочего давления.

Типичные примеры предохранительных клапанов, используемых в паровых системах, показаны на рис. 9.1.1.

Средства безопасности в баковых водонагревателях

Вентиляция

Правильно вентилируя водонагреватель, вы можете оставить выхлопные газы, создаваемые водонагревателем, за пределами вашего дома. Доступно множество типов вентиляционных конфигураций, каждая из которых предназначена для удовлетворения конкретных потребностей. Обязательно проконсультируйтесь с профессиональным подрядчиком по сантехнике, чтобы проверить вентиляцию вашего дома перед установкой, чтобы дать рекомендации, которые лучше всего подходят для ваших нужд.

Бак со стеклянным покрытием

Компания A. O. Smith изменила рынок водонагревателей более 80 лет назад, представив эмалированный бак для всех баковых водонагревателей. Облицовав внутреннюю часть водонагревателя стеклом, тепло остается внутри резервуара и защищает стальную поверхность от ржавчины, которая может стать угрозой безопасности.

Анодный стержень

Встроенный во все А.Водонагреватели бака O. Smith с эмалированным покрытием станут анодным стержнем для защиты бака и продления срока его службы. То анодный стержень производит электрический ток с низким сопротивлением, чтобы установить электрическую цепь в водонагревателе, которая управляет коррозии через катодную защиту. Катодную защиту можно определить как средство защиты поверхности от коррозии путем превращения этой поверхности в катодную за счет использования тока, полученного от анода. Это, естественно, вызвало напряжение создается за счет разности потенциалов между различными металлами (батарейки основаны на том же принципе).Анодные стержни помогают защитить стеклянную облицовку вашего водонагревателя и бак водонагревателя от коррозионных характеристик вашего поступающая вода.

Отключение энергии (ECO)

Чтобы защитить водонагреватель от перегрева, Водонагреватели A. O. Smith оснащены выключателем при высокой температуре. Каждый водонагреватель имеет разный температурный диапазон, чтобы поддерживать желаемую температуру водонагревателя.В редких случаях, когда температура воды значительно превышает этот температурный диапазон, он отключится, чтобы обеспечить безопасность вашего дома. Если вы столкнулись с перегревом водонагревателя, мы рекомендуем вам обратиться за помощью к профессиональному сантехнику.

Предохранительный клапан температуры и давления (T&P)

В маловероятном случае, когда температура воды значительно превышает номинальную температуру или давление значительно выше номинального, клапан T&P может открыться, чтобы сбросить избыточное давление и горячую воду.Вода расширяется во время нормального процесса нагрева воды, создание повышенного давления внутри бака. Обычно мы рекомендуем использовать расширительный бак, чтобы поддерживать давление в баке на приемлемом уровне. Если расширительный бачок не используется, то расширенной воде деваться некуда и она повысит давление в системе. Негерметичный клапан T&P может указывать на небезопасную ситуацию с температурой или давлением. В этом случае рекомендуется обратиться за помощью к профессиональному сантехнику.

FVIR (стойкий к возгоранию легковоспламеняющихся паров)

Не храните и не используйте бензин или другие легковоспламеняющиеся пары и жидкости вблизи водонагревателя или любого другого прибора. Наши бытовые газовые водонагреватели разработаны в соответствии со стандартом ANSI (ANSI Z21.10.1-текущая редакция) в отношении случайного или непреднамеренного воспламенения легковоспламеняющихся паров, например, выделяемых бензином.

Заболевания опорно-двигательного аппарата, связанные с работой (WMSD): Ответы OSH

Опасности лучше устранять у источника; это фундаментальный принцип охраны труда и техники безопасности.В случае WMSD основным источником опасности является повторяемость работы. Другие компоненты работы, такие как прилагаемая сила, фиксированное положение тела и темп работы, также являются способствующими факторами. Поэтому основные усилия по защите работников от WMSD должны быть сосредоточены на предотвращении повторяющихся моделей работы посредством планирования работы, которая может включать механизацию, ротацию рабочих мест, расширение и обогащение рабочих мест или командную работу. В тех случаях, когда устранение повторяющихся моделей работы невозможно или нецелесообразно, следует рассмотреть стратегии предотвращения, включающие планировку рабочего места, конструкцию инструментов и оборудования, а также методы работы.

Проектирование работы

Механизация

Одним из способов устранения повторяющихся задач является механизация работы. Там, где механизация невозможна или неуместна, доступны другие альтернативы.

Чередование заданий

Чередование заданий является одним из возможных подходов. Это требует, чтобы работники перемещались между различными задачами в фиксированные или нерегулярные периоды времени. Но это должна быть ротация, когда работники делают что-то совершенно другое. Различные задачи должны задействовать разные группы мышц, чтобы позволить восстановиться уже напряженным.

Тем не менее, ротация рабочих мест сама по себе не будет эффективной для сокращения WMSD, если она не сочетается с надлежащим дизайном рабочих станций. И это не будет эффективно, пока сохраняется высокий темп работы.

Расширение и обогащение рабочих мест

Другим подходом является расширение рабочих мест. Это увеличивает разнообразие задач, встроенных в работу. Это нарушает монотонность работы и позволяет избежать перегрузки одной части тела. Обогащение работы предполагает большую автономию и контроль для работника.

Работа в команде

Работа в команде может обеспечить большее разнообразие и более равномерное распределение мышечной работы. Вся команда участвует в планировании и распределении работы. Каждый член команды выполняет набор операций для завершения всего продукта, позволяя рабочему чередоваться между задачами, тем самым снижая риск WMSD.

Дизайн рабочего места

Руководящим принципом при проектировании рабочего места является соответствие рабочего места работнику. Оценка рабочего места может выявить источник или источники WMSD.Правильная конструкция рабочего места снижает усилия, необходимые работнику для сохранения рабочего положения. В идеале рабочая станция должна быть полностью регулируемой, предоставляя работнику возможность работать стоя, сидя или сидя-стоя, а также подстраиваясь под размер и форму тела работника. Подробную информацию о правильной организации рабочего места можно найти в документах OSH Answers «Работа в положении стоя» и «Работа в положении сидя».

Проектирование инструментов и оборудования

Надлежащее проектирование инструментов и оборудования значительно снижает усилия, необходимые для выполнения задачи.

Предоставление рабочему подходящих приспособлений или приспособлений для задач, требующих удерживания элементов, позволяет сэкономить много мышечных усилий в неудобных положениях.

Хорошие инструменты, за которыми тщательно ухаживают и при необходимости часто заменяют, также могут снизить нагрузку на мышцы. Дополнительную информацию о ручных инструментах и ​​предотвращении WMSD в результате их использования можно найти в документе OSH Answers «Эргономика ручного инструмента».

Методы работы

Хорошо спланированная работа, поддерживаемая хорошо спланированным рабочим местом и надлежащими инструментами, позволяет рабочему избежать ненужных движений шеи, плеч и верхних конечностей.Однако фактическое выполнение задач зависит от отдельных лиц.

Обучение должно быть обеспечено для работников, занятых на работах, включающих повторяющиеся задачи. Работники должны знать, как настроить рабочие станции в соответствии с задачами и их индивидуальными потребностями. Обучение также должно подчеркивать важность периодов отдыха и учить, как использовать короткие промежутки времени между задачами для расслабления мышц и как сознательно контролировать мышечное напряжение в течение всей рабочей смены.

Улучшение коммуникации и поддержки вместе с повышением способности работника контролировать свою работу (где это возможно) — это методы работы, которые повышают удовлетворенность работника и оказывают положительное влияние на снижение риска WMSD.

Как работает система доставки природного газа?

Как работает система подачи природного газа?

Как работает система подачи природного газа?

Течение газа от более высокого к более низкому давлению является фундаментальным принципом системы доставки природного газа.Величина давления в трубопроводе измеряется в фунтах на квадратный дюйм.

Из скважины природный газ поступает в «сборные» линии, которые подобны ветвям на дереве и становятся крупнее по мере приближения к центральному пункту сбора.

Системы сбора

В системе сбора может потребоваться один или несколько полевых компрессоров для подачи газа в трубопровод или на перерабатывающий завод. Компрессор — это машина, приводимая в действие двигателем внутреннего сгорания или турбиной, которая создает давление, чтобы «проталкивать» газ по линиям.Большинство компрессоров в системе подачи природного газа используют в качестве топлива небольшое количество природного газа из собственных трубопроводов.

Некоторые системы сбора природного газа включают установку по переработке, которая выполняет такие функции, как удаление примесей, таких как вода, двуокись углерода или сера, которые могут вызвать коррозию трубопровода, или инертных газов, таких как гелий, которые снижают энергетическую ценность газа. Перерабатывающие заводы также могут удалять небольшие количества пропана и бутана. Эти газы используются для производства химического сырья и других целей.

Система передачи

Из системы сбора природный газ поступает в систему передачи, которая обычно состоит из высокопрочных стальных труб длиной около 272 000 миль.

Эти большие линии электропередач для природного газа можно сравнить с национальной системой автомагистралей между штатами для автомобилей. Они перемещают большие объемы природного газа за тысячи миль от регионов добычи к местным распределительным компаниям (НРС). Давление газа на каждом участке линии обычно колеблется от 200 фунтов до 1500 фунтов на квадратный дюйм, в зависимости от типа района, в котором работает трубопровод.В качестве меры безопасности трубопроводы спроектированы и сконструированы таким образом, чтобы выдерживать гораздо большее давление, чем реально достигается в системе. Например, трубопроводы в более населенных районах работают при менее чем половине расчетного уровня давления.

Многие крупные межгосударственные трубопроводы имеют «петлю» — две или более линий проходят параллельно друг другу в одной и той же полосе отчуждения. Это обеспечивает максимальную пропускную способность в периоды пикового спроса.

Компрессорные станции

Компрессорные станции расположены примерно через каждые 50–60 миль вдоль каждого трубопровода для повышения давления, которое теряется из-за трения природного газа, движущегося по стальной трубе.Многие компрессорные станции полностью автоматизированы, поэтому оборудование можно запускать или останавливать из центральной диспетчерской трубопровода. Диспетчерская также может дистанционно управлять запорными клапанами вдоль системы передачи. Операторы системы хранят подробные рабочие данные о каждой компрессорной станции и постоянно регулируют сочетание работающих двигателей для достижения максимальной эффективности и безопасности.

Природный газ движется по системе газопровода со скоростью до 30 миль в час, поэтому газу из Техаса требуется несколько дней, чтобы добраться до пункта приема коммунальных услуг на северо-востоке.По пути существует множество взаимосвязей с другими трубопроводами и другими инженерными системами, что дает системным операторам большую гибкость при перемещении газа.

Linepack

50-мильный участок 42-дюймовой линии электропередач, работающей при давлении около 1000 фунтов, содержит около 200 миллионов кубических футов газа — этого достаточно для питания кухонной плиты более 2000 лет. Количество газа в трубе называется «линейной насадкой».

Повышая и понижая давление на каком-либо участке трубопровода, трубопроводная компания может использовать этот участок для хранения газа в периоды, когда в конце трубопровода спрос меньше.Таким образом, линейный пакет позволяет операторам трубопроводов очень эффективно справляться с ежечасными колебаниями спроса.

В газопроводах и коммунальных службах используются очень сложные компьютерные модели потребительского спроса на природный газ, которые увязывают ежедневные и почасовые тенденции потребления с сезонными факторами и факторами окружающей среды. Вот почему клиенты могут положиться на надежность природного газа — когда он нужен, он всегда рядом.

Выходные станции

Когда природный газ по магистральному газопроводу поступает в местное газовое предприятие, он обычно проходит через «переходную станцию».«Коммунальные службы часто имеют запорные станции, получающие газ в разных местах и ​​из нескольких разных трубопроводов. Заградительные станции служат трем целям. Во-первых, они снижают давление в линии с уровня передачи (от 200 до 1500 фунтов) до уровня распределения, который варьируется от ¼ от фунта до 200 фунтов. Затем добавляется одорант, характерный кислый запах, связанный с природным газом, чтобы потребители чувствовали запах даже небольшого количества газа. Наконец, шлюзовая станция измеряет скорость потока газа, чтобы определить полученное количество по утилите.

Система распределения

От контрольной станции природный газ поступает в распределительные линии или «сети» диаметром от 2 дюймов до более 24 дюймов. В каждой распределительной системе есть секции, работающие при различном давлении, с регуляторами, контролирующими давление. Некоторые регуляторы дистанционно управляются утилитой для изменения давления в частях системы для оптимизации эффективности. Вообще говоря, чем ближе природный газ к потребителю, тем меньше диаметр трубы и меньше давление.

Как правило, центральный диспетчерский пункт газового предприятия постоянно отслеживает расход и давление в различных точках своей системы. Операторы должны обеспечить доставку газа к каждому потребителю с достаточным расходом и давлением для заправки оборудования и приборов. Они также обеспечивают, чтобы давление оставалось ниже максимального давления в контролируемых секциях системы. Распределительные линии обычно работают при давлении менее одной пятой от расчетного.

Когда газ проходит через систему, регуляторы регулируют поток от более высокого давления к более низкому.Если регулятор обнаружит, что давление упало ниже заданного значения, он соответственно откроется, чтобы пропустить больше газа. И наоборот, когда давление поднимается выше заданного значения, регулятор закрывается для регулировки. В качестве дополнительной меры безопасности на трубопроводах устанавливаются предохранительные клапаны для сброса газа в атмосферу при необходимости.

Сложные компьютерные программы используются для оценки пропускной способности сети и обеспечения того, чтобы все потребители получали адекватные поставки газа с минимальным уровнем давления, требуемым их газовыми приборами, или выше него.

Распределительные сети соединены между собой по нескольким схемам сетки со стратегически расположенными запорными клапанами. Эти клапаны сводят к минимуму необходимость прерывания обслуживания заказчиком во время операций технического обслуживания и аварийных ситуаций.

Подача природного газа в дом

Природный газ поступает от магистрали в дом или на предприятие по так называемой линии обслуживания. Как правило, коммунальное предприятие по добыче природного газа отвечает за техническое обслуживание и эксплуатацию газопровода и объектов вплоть до бытового газового счетчика.Все оборудование и линии газоснабжения после квартирного счетчика находятся в ведении заказчика.

Когда газ достигает счетчика потребителя, он проходит через другой регулятор давления, чтобы при необходимости снизить его давление до менее чем ¼ фунта. По некоторым линиям обслуживания газ уже находится под очень низким давлением. Это нормальное давление природного газа в домашней водопроводной системе, и оно меньше, чем давление, создаваемое ребенком, пускающим пузыри через соломинку в стакане молока.При включении газовой печи или плиты давление газа немного превышает давление воздуха, поэтому газ вытекает из горелки и воспламеняется привычным чистым голубым пламенем.

Общие правила безопасности в лаборатории | Охрана окружающей среды и безопасность

Стандартный перечень основных правил безопасности в лаборатории приведен ниже и должен соблюдаться в каждой лаборатории, в которой используются опасные материалы или процессы.Эти основные правила предоставить информацию о поведении, гигиене и безопасности, чтобы избежать несчастных случаев в лаборатории. Для конкретных процессов, оборудования, и материалов, которые должны быть рассмотрены в СОП для конкретной лаборатории.

Основные правила безопасности

При работе в лаборатории следует соблюдать основные правила безопасности. лаборатория.Ниже перечислены многие из наиболее распространенных правил безопасности.

  • Знайте расположение лабораторных аварийных душей, мест для промывки глаз и огнетушителей. Защитное оборудование может быть расположено в коридоре возле входа в лабораторию.
  • Знать пути аварийного выхода.
  • Избегайте контакта кожи и глаз со всеми химическими веществами.
  • Сведите к минимуму все химические воздействия.
  • Никакой халтуры не потерпит.
  • Предположим, что все химические вещества неизвестной токсичности являются высокотоксичными.
  • Размещайте предупреждающие знаки при появлении необычных опасностей, опасных материалов, опасного оборудования, или присутствуют другие особые условия.
  • Не отвлекайте и не пугайте людей, работающих в лаборатории.
  • Используйте оборудование только по назначению.
  • Комбинируйте реагенты в соответствующем порядке, например, добавляя кислоту в воду.
  • Не добавляйте твердые вещества в горячие жидкости.
  • Весь лабораторный персонал должен уделять особое внимание безопасности и химической гигиене при все время.
  • Никогда не оставляйте контейнеры с химикатами открытыми.
  • Все контейнеры должны иметь соответствующие этикетки. Немаркированные химические вещества никогда не должны использовал.
  • Не пробуйте и не нюхайте химикаты намеренно.
  • Никогда не употребляйте и/или не храните продукты питания или напитки, а также не наносите косметику в опасных зонах. химические вещества используются или хранятся.
  • Не используйте аспирацию ртом для пипетирования или запуска сифона.
  • Вымойте открытые участки кожи перед тем, как покинуть лабораторию.
  • Длинные волосы и свободная одежда должны быть убраны назад и защищены от запутывания или потенциальный захват.
  • Не следует носить контактные линзы вблизи опасных химических веществ, даже при ношении безопасные очки.
  • Лабораторные защитные очки или защитные очки следует носить в любом месте, где имеются химические вещества. используются или хранятся.Их также следует носить каждый раз, когда есть вероятность брызг. или частицы, чтобы попасть в глаза. Обувь с закрытым носком следует носить постоянно. лаборатория. Перфорированные туфли или сандалии не подходят.
  • Перед началом работы определите потенциальные опасности и соответствующие меры предосторожности. любая работа.
  • Следует разработать процедуры, сводящие к минимуму образование и рассеивание аэрозолей.
  • Если в лаборатории производится неизвестное химическое вещество, материал следует рассматривать как опасный.
  • Не сливайте химикаты в канализацию.НЕ используйте канализацию для удаления химических отходов.
  • Держите все сифоны для раковин (включая сифоны для чашек и стоки в полу) заполненными водой. сливом воды в канализацию не реже одного раза в месяц.
  • Не используйте вытяжные шкафы для испарения и удаления летучих растворителей.
  • Выполняйте работу с опасными химическими веществами в правильно работающем вытяжном шкафу, чтобы снизить воздействия.
  • Избегайте работать в здании в одиночку. Не работайте в лаборатории в одиночку, если процедуры проводимые опасны.
  • PEL и пороговые предельные значения (TLV) будут соблюдаться во всех областях. Если экспозиция выше PEL/TLV подозревается в продолжающемся процессе, немедленно свяжитесь с EHS.
  • Сотрудники лаборатории должны иметь доступ к инвентарному списку химических веществ, паспорта безопасности, руководство по безопасности в лаборатории отдела и соответствующие СОП.
  • Доступ к лабораториям и вспомогательным помещениям, таким как складские помещения, специализированные лаборатории, и т. д. должны быть ограничены только утвержденным персоналом.
  • Все оборудование должно регулярно проверяться на предмет износа или износа.
  • Оборудование должно обслуживаться в соответствии с требованиями производителя и записи о сертификации, техническом обслуживании или ремонте должны храниться в течение всего срока службы. оборудования.
  • Необходимы специально отведенные и хорошо обозначенные места для хранения отходов.
  • Запрещается пользоваться мобильным телефоном или наушниками в активной части лабораторий или во время экспериментальные операции.
  • Запрещается носить одежду из синтетических волокон при работе с легковоспламеняющимися материалами. жидкости или когда существует опасность возгорания, так как эти материалы имеют тенденцию плавиться и прилипать к открытой коже.
  • Лабораторные халаты не следует хранить в офисах или комнатах отдыха, так как они распространяются. загрязняет другие области.
  • Компьютеры и контрольно-измерительные приборы должны иметь маркировку, указывающую, следует ли использовать перчатки. носить или нет. Непоследовательное использование перчаток рядом с клавиатурой/клавишными панелями является источником загрязнение.
  • Не носите украшения в лаборатории, так как это может представлять несколько угроз безопасности.

Особые правила безопасности для лабораторий

Правила безопасности для конкретных лабораторных операций будут предоставлены в соответствующей лаборатории СОП.

Принцип работы тепловых масляных обогревателей

Добро пожаловать в Thomas Insights — каждый день мы публикуем последние новости и аналитические материалы, чтобы информировать наших читателей о том, что происходит в отрасли. Зарегистрируйтесь здесь, чтобы получать главные новости дня прямо на ваш почтовый ящик.

Теплообменники используются для передачи тепловой энергии от одной системы к другой, когда прямая передача тепла невозможна.В большинстве подобных сценариев в теплообменнике используется рабочая жидкость для передачи тепла от источника в другое место.

Но сегодня использование масла в качестве теплоносителя становится все более распространенным. Масляные нагреватели не испытывают проблем с высоким давлением или коррозией, создаваемой паром. Они также могут использоваться в широком спектре приложений в различных отраслях промышленности, включая нефть и газ, водоснабжение и водоотведение, а также технологическое отопление.

Чрезвычайно универсальные системы теплопередачи с горячим маслом обеспечивают очень высокую эффективность.Фактически, для систем рекуперации отработанного тепла эти устройства могут иметь значения эффективности выше 90%, что значительно выше, чем у паровых систем отопления.

Использование систем нагрева термальной жидкостью вместо систем прямого нагрева

Профессионалы отрасли используют системы нагрева с использованием термальной жидкости по разным причинам, но главной из них является безопасность. В большинстве промышленных процессов тепло вырабатывается при прямом сгорании углеводорода; в общем, напрямую передавать тепло от этого источника в нагрузку небезопасно.Кроме того, этот подход дает небольшой контроль над теплопередачей.

Процесс горения может серьезно угрожать безопасности открытых механических компонентов. Этот факт, в свою очередь, может значительно увеличить затраты на обслуживание системы. Однако в системах с термальными жидкостями тепло от первичного источника передается циркулирующей жидкости, которая перекачивается в теплообменник, который затем может использоваться для нагрева вторичной жидкости, таким образом обеспечивая непрямой путь теплопередачи.

В некоторых промышленных процессах можно непосредственно нагревать жидкость на стороне нагрузки или вторичную жидкость.Но во многих случаях вторичная жидкость может вызывать коррозию, что делает этот подход очень трудным, если не невозможным. А в других ситуациях вторичная жидкость может иметь желаемый температурный предел, который ниже, чем у масла (350 °C), что делает этот метод крайне неэффективным.

Как работают масляные обогреватели

Термомасляные нагреватели работают по тому же принципу, что и их паровые аналоги. Процесс проектирования термомасляного нагревателя начинается с определения наиболее подходящей установки для данной технологической системы.Затем выбираются компоненты достаточной прочности и конструируется нагреватель.

При конструировании этих устройств важно, чтобы рабочая жидкость (термомасло) поддерживала температуру между температурой вспышки масла и температурой воспламенения. Следует избегать других условий, способствующих механическому разрушению, таких как утечки. Также важно убедиться, что рабочая жидкость полностью заполнена и не подвергается воздействию влаги или прямых солнечных лучей.

Термомасляный нагреватель может служить эффективным решением, если приняты все эти меры предосторожности.Как обсуждалось ранее, эти устройства получают тепло от источника, переносят тепловую энергию в нефть, прокачиваемую по трубопроводам, и затем передают эту энергию вторичной жидкости.

Вертикальный против. Горизонтальные нагреватели горячего масла

Функциональной разницы между вертикальной и горизонтальной установкой водонагревателя нет. В любом случае тепло передается от рабочего тела (термального масла) вторичному флюиду. Выбор вертикальной или горизонтальной конфигурации зависит, прежде всего, от конкретной планировки предприятия и ограниченного пространства.

Как правило, горизонтальные системы передачи горячего масла обеспечивают лучший доступ к устройству для операций технического обслуживания, но они также занимают больше места на полу. Вертикальные нагреватели занимают меньше места, но могут создавать проблемы с доступностью.

Универсальность промышленных масляных обогревателей

Универсальные, надежные и высокопроизводительные масляные обогреватели используются в различных отраслях промышленности. Несмотря на то, что для перехода от традиционных паровых устройств к нагревателям на горячем масле необходимы некоторые первоначальные затраты, долгосрочные преимущества безопасности и низкие затраты на техническое обслуживание обеспечивают положительную отдачу от инвестиций.



Каталожные номера:

  1. http://www.tfsheat.com/high-efficiency-thermal-fluid-heating-systems.html
  2. http://www.brighthubengineering.com/hvac/68450-will-thermal-oils-replace-steam-as-a-heat-transfer-media/
  3. https://www.process-heating.com/articles/84799-tips-hot-oil-systems
  4. https://www.sciencedirect.com/science/article/pii/S2214157X14000045
  5. https://www.azom.com/article.aspx?ArticleID=14725


Изображение предоставлено: sunset_girl/Shutterstock.com

Импорт энергии достиг 35-летнего минимумаСледующая история »

Еще из раздела Бизнес и промышленность

.

Related Post
