Какой глубины должен быть фундамент

Согласно нормам строительства для того чтобы противостоять силам морозного пучения, подошву необходимо заглублять на 15-20 см ниже уровня промерзания для грунта. При выполнении этого условия фундамент называют «глубокого заложения» или «заглубленный».

При глубине промерзания больше 2 метров проведение земляных работ имеет очень большие объемы, велик также расход материалов и очень высока цена. В этом случае рассматривают другие типы фундаментов — свайные или свайно-ростверковые, а также возможность заложения выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки. В этом случае глубина заложения уменьшается в разы и обычно составляет менее метра.

Иногда фундамент заливают прямо на поверхности. Это — вариант для хозпостроек, причем, скорее всего из древесины. Только она в таких условиях способна компенсировать возникающие перекосы.

Первым делом вы должны определиться с местом для дома на участке

Место дома на участке

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания.

✍Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Исследуем геологию своими руками

Исследуем геологию своими руками

Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м.

Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.

Что можно увидеть в разрезе👇

• Сверху идет самый темный слой — плодородный. Его толщина от 10 см до 1,5 метров, иногда больше. Этот слой обязательно удаляется. Во-первых, он рыхлый, во-вторых, в нем живут разные животные/насекомые/бактерии/грибки. Потому сразу после разметки фундамента первым делом этот слой удаляют.
• Ниже расположен естественный грунт. Таким он был до «обработки» животными и микроорганизмами. Тут могут быть такие грунты;
• Плотный песок (крупный, средний, с гравием). Отличное основание для постройки дома: и вода уходит быстро и основание надежное. На таких грунтах можно ставить дом на мелкозаглубленный фундамент (глубина заложения от 50 см).
• Сыпучие пески (мелкие и пылеватые). Если подземные воды расположены глубоко, строится можно. Но эти грунты опасны тем, что плывут при насыщении водой.
• Глина, суглинок, супесь. Ведут себя точно также как и пылеватые пески: при намокании плывут, если воды мало, но их несущая способность высокая. Тут еще нужно смотреть на количество осадков в регионе.
• Торфяники. Самые ненадежные основания. На них можно строиться только с использованием столбчатых фундаментов. И то, только при условии, что не очень глубоко расположен слой грунта с хорошей несущей способностью.

Необходимо определить, что за грунты в каждом слое

Часто сложности возникают при попытках различить глиносодержащие грунты. Иногда достаточно только на них посмотреть: если преобладает песок и имеются вкрапления глины — перед вам супесь. Если преобладает глина, но есть и песок — это суглинок. Ну а глина не содержит никаких вкраплений, копается тяжело.

Есть еще один метод, который поможет вам удостоверится насколько правильно вы определили грунт. Для этого из увлаженного грунта скатывают руками валик (между ладонями, как когда-то в детском саду) и сгибают его в бублик. Если все рассыпалось — это малопластичный суглинок, если развалилось на куски — пластичный суглинок, если осталось целым — глина.

✍Определившись с тем, какие грунты у вас находятся на выбранном участке, можно приступать к выбору типа фундамента.

Глубина заложения фундамента в зависимости от от типа грунта и уровня грунтовых вод

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Все особенности проектирования описаны в СНиП 2.02.01-83*.

Обобщенно все можно свести к следующим рекомендациям:

• При планировании на скальных, песчаных крупной и средней крупности, гравенистых, крупнообломочных с песчаным заполнителем грунтах глубина залегания фундамента от уровня расположения подземных вод не зависит.
• Если под подошвой фундамента находятся мелкие или пылеватые пески, то при уровне подземных вод расположенных на 2 метра ниже уровня промерзания грунта, глубина заложения фундамента может быть любой.
• Если воды находятся выше этой отметки, то закладывать фундамент нужно ниже уровня промерзания.
• Если под подошвой находится будут глины, суглинки, крупнообломочные грунты с пылеватым или глинистым заполнителем, то фундамент однозначно должен быть ниже уровня промерзания (от уровня подземных вод не зависит).

Как видите, в основном уровень заложения фундамента фундамента определяется наличием подземных вод и тем, насколько сильно промерзают грунты в регионе. Именно морозное пучение становится причиной проблем с фундаментами (или изменение уровня грунтовых вод).

Глубина промерзания грунтов

По этой карте можно примерно определить уровень промерзания грунтов в регионе (чтобы увеличить размер картинки, щелкните по ней левой клавишей мышки)

Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.

Но это — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью. Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения).

Формула расчета глубины промерзания

Можете посчитать сами, формула и пример расчета выложены ниже.
Dfn — глубина промерзания в данном регионе,

Do — коэффициент, учитывающий типы грунта:

• для крупнообломочных грунтов он равен 0,34;
• для песков с хорошей несущей способностью 0,3;
• для сыпучих песков 0,28;
• для глин и суглинков он равен 0,23;

Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону.
Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.

👉Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.

👉Расчет промерзания грунта будет таким:
Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
Dfn= 0,23*6,6= 1,52 м.

Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.

Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.

Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.

Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент. Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент (чтобы увеличить размер картинки, щелкните по ней)

👉Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м.

Это уже меньшие затраты, чем углубляться на 1,52 м.
В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.

На какую глубину копать фундамент

Глубина заложения фундамента

Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.

При этом учитывайте следующие рекомендации✍

• Опираться подошва должна на грунт с хорошей несущей способностью.
• Фундамент должен погружаться в несущий слой минимум на 10-15 см.
• Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
• Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.

Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.

👉 Еще обратите внимание, что для уменьшения глубины заложения фундамента можно применять утепленную отмостку. При строительстве ленточного фундамента мелкого заложения отмостка обязательна.

Мелкозаглубленный фундамент

Фундамент мелкого заложения

Иногда фундамент глубокого заложения строит очень дорого.
Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.

Плитный фундамент считается самым надежным и легко предсказуемым.
У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании.
Тем не менее, и его можно испортить.
Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучинистых или сыпучих грунтах.

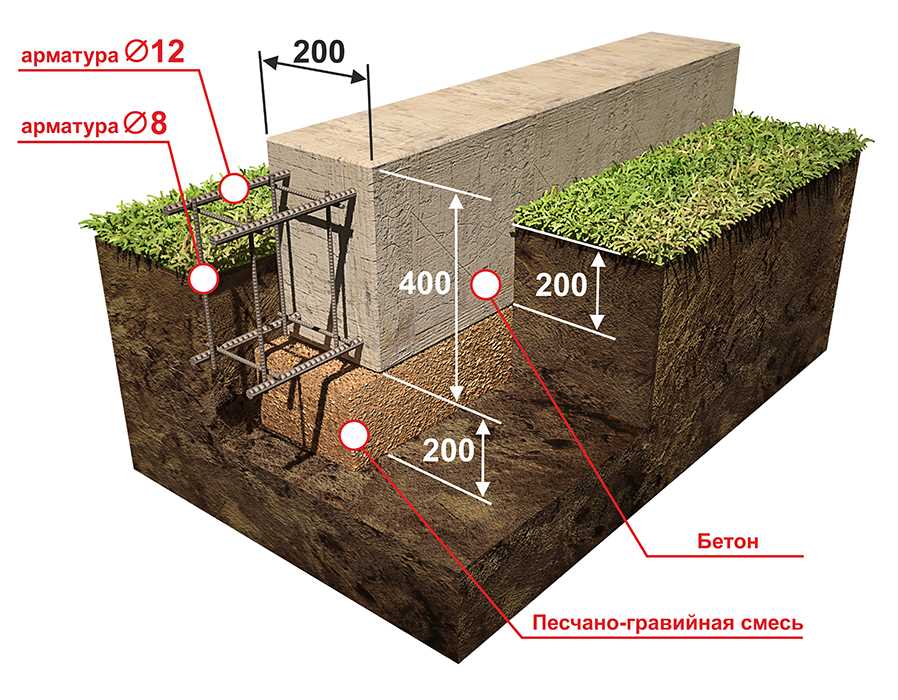

Мелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.

С ленточными фундаментами мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант. Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.

✍Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.

Строение плитного фундамента

А вот под тяжелый дом мелкозаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.

Как работает мелкозаглубленный фундамент

Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом. Потому их еще называют «плавающими».

Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома.
А для этого нужен правильный расчет.

Опорно-столбчатый фундамент своими руками – устройство и этапы заложения

Содержание статьи:

1. Что такое опорно-столбчатый фундамент
   • Где используется опорно-столбчатый фундамент
2. Грунт для опорно-столбчатого фундамента
   • Глубина заложения
   • Количество столбов
3. Заливка опорно-столбчатого фундамента своими руками
   • Этапы заложения



Как я уже неоднократно говорил, этап заложения фундамента является одним из самых ответственных этапов строительства всего дома. А учитывая то, что опорно-столбчатый — самый «слабый» из семейства фундаментов, имеющий самую маленькую несущую способность, по сравнению с его конкурентами, к его заложению необходимо подойти еще с большей ответственностью, не смотря на то, что сам процесс заложения очень прост.

Что такое опорно-столбчатый фундамент и его отличие от других видов

Столбчатый фундамент — некоторое количество бетонных столбов, зарытых в грунт на определенную глубину (какая должна быть глубина заложения и какое количество столбов – об этом поговорим чуть далее). Сверху эти столбы жестко связываются ростверком.

В качестве ростверка, как правило, используются бетонные, либо деревянные балки, в некоторых случаях ростверк заливается бетоном и является монолитной жесткой железобетонной конструкцией.

Как уже говорилось выше, у опорно-столбчатого фундамента очень малая несущая способность, даже по сравнению с такими как мелкозаглубленный и незаглубленный ленточный фундамент, не говоря уже о монолитной плите. Но несмотря на это, при технически правильном подходе, он будет достаточно прочным, надежным и очень недорогим решением для некоторых типов домов, тем более что заложить его своими руками будет не так уж и сложно.

Где и как используется опорно-столбчатый фундамент

Из-за своих конструктивных особенностей опорно-столбчатый фундамент подходит не для всех типов домов. Из-за его малой несущей способности, основным условием для постройки дома на таком фундаменте является небольшой вес. А из-за малой устойчивости – дом должен быть построен из материала прочного на разрыв.

Также, опорно-столбчатый фундамент не подходит для тех домов, в которых планируется подвальное помещение, так как устроить его у Вас, скорее всего, не получится.

Учитывая вышесказанное, можно сделать вывод, что столбчатый фундамент подходит только для деревянных домов, каркасных, каркасно-щитовых или подобных. Тяжелые дома из блоков или кирпича, я бы на таком фундаменте строить не стал, учитывая его особенности.

После того, как мы определились для каких домов подходит такой тип фундамента, давайте разберемся в какой грунт его можно закладывать, а в какой нет.

Подбирая подходящий фундамент для своего частного дома, многие не берут во внимание грунт на строительном участке, но это очень большая ошибка.

Грунт, в который закладывается будущая основа для дома, играет огромнейшую роль в технических характеристиках фундамента, начиная от выбора его типа, заканчивая глубиной его заложения и размером столбов.

В первую очередь, грунт на строительном участке, где будет закладываться опорно-столбчатый фундамент, должен быть неподвижен, так как подвижный грунт придаст такому фундаменту значительную неустойчивость.

Иногда, устройство такого фундамента будет целесообразным, если верхний слой грунта подвижен и слаб, а постоянные и твердые породы грунта находятся значительно глубже на 1 – 1,8 м. Тогда необходимо закладывать столбы так, чтобы их основание располагалось в «хорошем» грунте.

Несущая способность самого грунта так же играет большую роль в выборе именно столбчатого фундамента. Такие грунты как торфяные, глинистые, содержащие в себе много воды, грунты дающие большую усадку – совершенно не подходят для любых столбчатых фундаментов. На таком грунте столбы будут в плане усадки вести себя по-разному, что приведет, со временем, к перекосу всего дома. Даже если дом будет деревянный, это может пагубно повлиять на дверные и оконные проемы и т. п.

Глубина заложения опорно-столбчатого фундамента

Глубина заложения столбов фундамента полностью зависит от региона, а конкретно — от глубины, на которую промерзает грунт на строительном участке.

Закладывать опорно-столбчатый фундамент своими руками всегда следует ниже глубины промерзания, для того, чтобы исключить воздействия прямых сил пучения грунта на основу столбов, защитив себя, тем самым, от различного рода «перекосов» как самого фундамента, так и всей постройки в целом.

Какое количество столбов необходимо для заложения фундамента

Столбы должны располагаться под всеми углами дома, а также в местах наибольших нагрузок, таких как пересечение стен (как внутренних, так и наружных), в местах дополнительных нагрузок.

При выборе количества столбов необходимо основываться на том, что столбы должны располагаться под всеми стенами дома, а расстояние между их осями должно не превышать 1,5 – 2 м.

Но это еще не все, очень часто закладываются дополнительные столбы внутри дома, для придания дополнительной жесткости полу.

А что будет, если построить кирпичный дом на опорно-столбчатом фундаменте?

Если построить дом из кирпича на опорно-столбчатом фундаменте, существует большая вероятность того, что столбы будут давать не равномерную усадку по грунту, и в лучшем случае, стены такого дома будут постоянно в трещинах. Это при том, что грунт, в котором заложен такой фундамент будет очень хорошим.

О худшем и говорить не хочется, так как при большой разнице в усадке опорных столбов, стены кирпичных домов могут просто не выдержать нагрузки на разрыв, и даже армирование стен не изменит ситуацию.

Вообще процессы заложения любых фундаментов своими руками не так сложен, как кажется на первый взгляд, а устройство опорно-столбчатого — самый простой из них.

Первый вопрос, возникающий в устройстве опорно-столбчатого фундамента своими руками – с чего начать?

А начинать необходимо, как и при устройстве любой другой опоры для дома, с очистки участка и его разметки.

Этапы заложения опорно-столбчатого фундамента

Очистка участка и разметка дома

Первым этапом заложения фундамента является уборка лишней травы и мусора с части участка, где будет построен будущий дом. Чистый участок позволит правильно произвести разметку дома, копку, да и вообще на очищенном участке гораздо приятнее работать.

После того, как участок почищен, необходимо провести разметку периметра дома и внутренних стен. Процесс разметки будущего строения практически не зависит от типа фундамента под дом и производиться для всех домов одинаково.

Разметка столбов под дом

Когда все стены размечены, необходимо обозначить места для будущих столбов. Как уже говорилось, расстояние между столбами зависит от длины стен, грунта, толщины столбов, типа постройки, и не должно превышать 2м, но, как правило, расстояние между столбами закладывают около 1,5 м.

Не забывайте, что столбы должны подпирать не только внешние стены, но и внутренние. Так же столбы устраиваются в местах повышенных нагрузок, таких как пересечение стен, углы и т.д. А в некоторых случаях, дополнительные столбы устраиваются внутри дома для подпорки пола и придания ему жесткости.

Удаление грунта для заливки столбов

После всех проведенных разметок пора приступить к бурению столбов, либо их копке. Если будете бурить, то это лучше всего делать с помощью спецтехники, так будет быстрее и удобнее, но это, как правило, стоит не дешево.

Бурение можно производить и ручным бензобуром, но если у Вас его нет, и попросить не у кого, то необходимо посчитать, что для Вас будет выгоднее – купить бензобур с насадками, либо воспользоваться услугами спецтехники.

Для того, чтобы практически исключить действие касательных сил пучение на столбы, необходимо чтобы снаружи эти столбы были гладкими. Этим самым мы значительно уменьшим «движение» столбов.

Для этого лучше всего использовать асбестовые трубы, они вставляются в скважины и будут служить несъемной опалубкой для будущего фундамента.

Армирование опорно-столбчатого фундамента

Армируются столбы арматурой диаметром 8 – 12 мм, в зависимости от их толщины, материала из которого построен дом и т.д. Армирование, так же, как и другие этапы устройства фундамента, не сложный процесс, который с легкостью можно произвести своими руками.

Я думаю, стоит отметить, что армирование опорно-столбчатого фундамента лучше производить с помощью стальной арматуры, применение стеклопластиковой арматуры — я бы не рекомендовал.

Арматура располагается вертикально по всей длине столбов, а для того, чтобы в последствие их связать ростверком, она выпускается на 15 – 20 см выше заливки бетона.

Этап заливки бетона своими руками

Заливаются столбы, как правило, обычным бетоном марки не ниже М-200, а для этого необходимо соблюдать состав и пропорции бетона для фундамента. Так как бетона нам понадобится не так много, как для других типов фундамента, его можно приготовить своими руками с помощью бетономешалки.

Покупка бетона выйдет немного дороже, а учитывая небольшой объем заливки, стоимость его доставки на участок станет немалой частью всех затрат на его покупку. Учитывая это, можно сделать вывод, что этап заливки бетона для опорно-столбчатого фундамента, не будет большой проблемой и его с легкостью можно будет освоить своими руками.

Помните! Бетон набирает прочность в течение 28 суток, это при том, что температура окружающего воздуха будет в районе +20 градусов. Другими словами — опорно-столбчатый фундамент будет полностью готов к следующим этапам строительства через 28 дней!

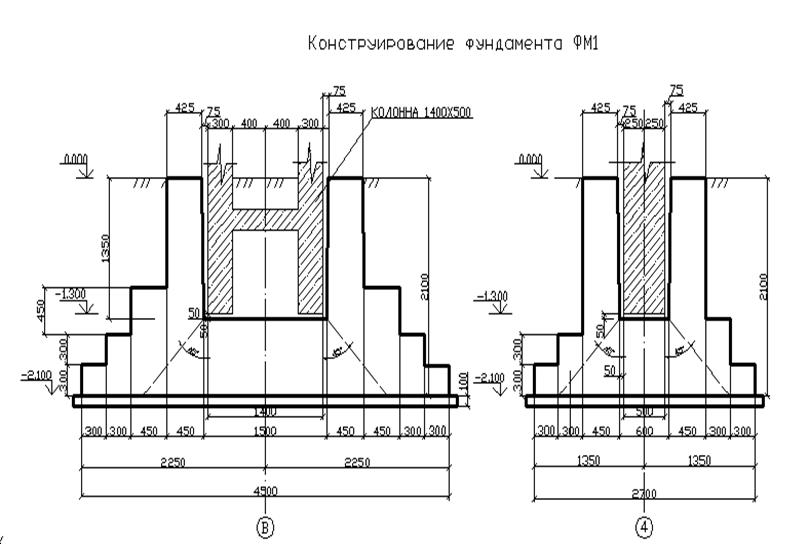

Стандартный размер фундамента для колонн | Глубина фундамента | Сведения о фундаменте фундамента | Глубина фундамента Формула

Содержание

Что такое фундамент

Фундамент или фундамент – это подземная конструкция, обычно расположенная ниже уровня земли, которая передает нагрузку от надстройки к подконструкции. Таким образом, фундамент помогает передавать нагрузку от балки и колонны на почву.

Фундамент из различных материалов, таких как железобетон, кирпичная кладка. Вес колонны переносится на большую площадь почвы под землей.

Минимальная глубина фундамента

Глубина фундамента зависит от нескольких факторов, таких как,

• Несущая способность почвы.
• Плотность почвы.
• Постоянная нагрузка конструкции.
• Временная нагрузка на конструкцию и возможная ветровая нагрузка и сейсмическая нагрузка на конструкцию.
• глубина усадки и набухания.
• Возможность раскопок в близлежащих районах.
• Уровень грунтовых вод.
• В случае мелкого песчаного ила важным фактором является глубина промерзания.
• Минимальная глубина фундамента в любом случае не должна быть менее 50 см.

Таким образом, с учетом всех этих факторов стандартная глубина фундамента составляет от 1 метра до 1,5 метра от естественного уровня земли .

Минимальная глубина фундамента в зависимости от типа грунта следующая:

• Глубина фундамента на песчаном грунте = 0,8–1 м фундамент на глинистом грунте = 0,9– 1,6 м

Минимальная глубина фундамента под несущую стену 900 мм.

Вообще говоря, для небольшого жилого дома минимальная глубина фундамента должна быть в 1,5 раза больше ширины фундамента .

В условиях холодного климата из-за воздействия мороза минимальная глубина фундамента должна быть 1,5 метра.

Мелкая глубина фундамента

Фундамент, расположенный не более чем на 6 футов ниже уровня земли, называется мелким фундаментом. Фундамент мелкого заложения также называют насыпным фундаментом.

Глубина фундамента для мелкозаглубленного фундамента менее 6 футов

Мелкозернистый фундамент используется, когда грунт под конструкцией имеет достаточную прочность, чтобы выдерживать нагрузку, действующую на конструкцию. В небольших жилых домах и деревянных строениях используется мелкозаглубленный фундамент.

Минимальная глубина фундамента для мелкозаглубленного фундамента составляет от 4 футов до 5 футов

Глубина глубокого фундамента

Когда мелкозаглубленный фундамент не может выдержать нагрузку, действующую на конструкцию, используются глубокие фундаменты. Другими словами, когда несущей способности грунта недостаточно, используют заглубленный фундамент.

Когда твердые слои грунта доступны на большей глубине, то наилучшим вариантом становится заглубление фундамента.

Глубокий фундамент использует силу трения прилегающего грунта для распределения нагрузки, действующей на конструкцию.

Фундамент для конструкции G+4 требует глубокого фундамента, а также, если грунт над ним имеет плохую несущую способность, рекомендуется глубокий фундамент.

Глубина глубокого фундамента зависит от приложенной нагрузки на конструкцию.

0 2 /1700 x {(1-sin 35°)/(1+sin35°)}

Df = 1,60 м

Таким образом, минимальная глубина фундамента составляет 1,60 метра.

Пример 3. Расчет минимальной глубины фундамента для грунта со следующими свойствами:
P = 150 кН/м ² ,
w = 1620 кг/м 1-SinႴ/1+SinႴ) ²

Df = 150/1620 x {(1-sin 28°)/(1+sin 28°)}

Df = 1,2 м

Таким образом, минимальная глубина фундамента составляет 1,20 метра.

Факторы, влияющие на глубину фундамента

Как обсуждалось выше, глубина фундамента зависит от многих факторов, и для определения минимальной глубины фундамента можно использовать формулу Ранкина.

Следующие факторы влияют на глубину фундамента в здании или любой конструкции:

1. Структурная нагрузка
2. Плотность грунта
3. Тип почвы
4. Содержание воды в почве
5. Повторно засыпанный грунт
6. Выемка грунта
7. Уровень грунтовых вод
8. Глубина промерзания
9. Несущая способность грунта

100000

Содержание

В этой статье мы обсудим размер фундамента колонны.

Фундамент – это конструкция, непосредственно контактирующая с землей.

Размер фундамента зависит от различных факторов, несущих способность грунта, количества колонн, полной статической и временной нагрузки, а также других нагрузочных и структурных аспектов конструкции. Не зная несущей способности грунта и нагрузки, приходящейся на него, мы можем только определить размер фундамента.

Глубина фундамента зависит от состояния грунта, типа грунта, твердых слоев под уровнем земли и безопасной несущей способности грунта, типа конструкции, такой как стена, динамической нагрузки и постоянной нагрузки. При всей предстоящей нагрузке на фундамент 300КН/этаж и безопасной несущей способности (SBC) 250КН/м ² , подходит размер основания от 1,5 м × 1,5 м до 2 м × 2 м.

Глубина фундамента варьируется от 3 до 9 футов под уровнем земли, в зависимости от типа грунта и расчета нагрузки. Размер фундамента для жилого дома глубиной должен быть не менее 3 футов на сильную несущую способность почвы, такой как гравий и песок.

Ширина и глубина фундамента рассчитываются исходя из безопасной несущей способности грунта, типа грунта и всех приходящих на него временных и постоянных нагрузок, без знания несущей способности грунта и приходящейся на него нагрузки , мы можем только предсказать размер фундамента.



---



  1. Размер фундамента

Точный размер определяется инженером-строителем путем расчета безопасной несущей способности грунта и всех доходящих до него нагрузок. Мы будем использовать различные эмпирические правила для размера фундамента колонны для зданий от 1 до 5 этажей.

В геотехнике несущая способность – это способность грунта выдерживать нагрузки, прикладываемые к основанию. Несущая способность грунта – это предельное среднее контактное давление между фундаментом и грунтом, которое не должно иметь сдвигового разрушения в грунте.

Для устойчивости бетонной конструкции вашего здания необходим грунт с хорошей несущей способностью. Гравий и песок – это грунты с предельной несущей способностью, а ил и глина – с меньшей.

---

2. Размер опоры столбцов

Размер опоры зависит от различных элементов, несущих груз. нагрузочные и структурные аспекты строительства. Не зная несущей способности грунта и нагрузки, приходящейся на него, мы можем определить размер фундамента только с помощью эмпирического правила.



---



  3. Размер фундамента колонны для 1-этажного здания (G+0)

быть 3,5 фута × 3,5 фута × 3,5 фута (1 м x 1 м × 1 м) для изолированного фундамента мелкого заложения в гравийном и песчаном грунте с предельной несущей способностью, ширина которого составляет 3,5 фута × 3,5 фута.

Глубина фундамента должна быть не менее 3,5 футов, при условии, что стержень сетки T10 @ 6 ″ C / C из стали Fe500 с маркой бетона M20 и минимальным размером колонны 9″×9″.



---



  4. Размер основания колонны для 2-этажного (G+1) здания

Для 2-этажного (G+1) дома или в простом 2-этажном здании, общее эмпирическое правило, с использованием стандарта Стены толщиной 9 дюймов, рекомендуемый размер фундамента колонны должен быть 4 фута × 4 фута × 4 фута (1,2 м x 1,2 м × 1,2 м) для изолированного фундамента мелкого фундамента в гравийном и песчаном грунте с более высокой несущей способностью, в котором размер ширины составляет 4 ‘×4’.

Глубина фундамента должна быть не менее 4 футов, при условии, что ячеистый стержень T10@6″C/C из стали Fe500 с маркой бетона m20 и наименьшим размером колонны 9″×12″.



---



  5. Размер основания колонны для 3-х этажного (G+2) здания

Для 3-этажного (G+2) дома или в простом 3-этажном здании, общее эмпирическое правило с использованием стандарта 9 ″ толстые стены, рекомендуемый размер фундамента колонны должен быть 5’×5’×5′ (1,5 м x 1,5 м×1,5 м) для изолированного фундамента мелкий фундамент в гравийно-песчаном грунте с более высокой несущей способностью, ширина которого составляет 5 футов. ×5′.

Минимальная глубина фундамента должна составлять 5 футов при использовании сетки T12@6″C/C из стали Fe500 с бетоном марки M20 и минимальным размером колонны 12″×12″.





---



  6. Фундамент колонны для 4-х этажного (Г+3) дома

Для 4-х этажного дома эмпирическое правило, используя стандартные стены толщиной 9 дюймов, мы предложили, чтобы размер фундамента колонны был 6 футов × 6 футов × 6 футов (1,8 м x 1,8 м × 1,8 м) для изолированного основания неглубокого фундамента в гравийном и песчаном грунте с предельной несущей способностью в ширина которых составляет 6 футов × 6 футов.

Applied Load

Глубина фундамента для основного фундамента

Нагрузка до 500 кН

3,5 млн. До 4,5 млн. Глубина фундамента Согласно IS Code 1080-1982 Глубина фундамента зависит от многих факторов. Но ни один фундамент не должен быть меньше 50 см или 500 мм в соответствии со стандартом Индии. Минимальная глубина фундамента = 50 см минимальная глубина фундамента в 1,5 раза больше ширины фундамента для небольшого жилого дома. Формула Ренкина для определения глубины фундамента Минимальная глубина фундамента для строительства была изобретена Ренкином с большим вниманием к характеристикам грунта. Глубина заложения по формуле Ренкина показана ниже; Df = P/w (1-SinႴ/1+SinႴ) 2 Где, Df = минимальная глубина фундамента в метрах; P = Общая несущая способность грунта в кН/м 2 ; w = плотность почвы кН/м 3 ; Ⴔ = угол естественного откоса грунта; Несущая способность грунта Несущая способность грунта — это величина нагрузки, которую грунт может выдержать, не разрушаясь при сдвиге. Надежная несущая способность грунта измеряется в кН/м 2 . Если общая нагрузка на конструкцию превышает несущую способность грунта, конструкция разрушится при сдвиге. Таким образом, несущая способность грунта важна для того, чтобы конструкция была надежной и прочной. Несущая способность различных грунтов указана ниже: Type of Soil Bearing Capacity of Soil KN/m 2 Gravel Sand 441 Loose Gravel 98 Sand Stone, Lime Stone 1618 Fine Sand, Loose and dry 98 Moist clay 147 Medium clay 245 Hard clay 451 Fine sand and silt 245 Soft rock 441 Coarse sand, compact and dry 441 Residual deposit of shatters and broken bed rock 883 Скальные породы – Гранит, Дионит 3236 Несущая способность грунта на глубину фундамента Плотность грунта Отношение между массой и объемом сухого образца образца грунта называется плотностью почвы. В норме плотность почвы составляет 2,65 г/см 9 .0119 3 Плотность различных типов почвы показана в приведенной ниже таблице: Тип почвы Плотность почвы в кг/м 3 GRAVE Silt 2100 Clay (Dry) 1600 Clay (Damp) 1760 Sand (Dry, Loose) 1440 – 1700 Earth (Dry, Loose ) 1200 Metamorphic rocks 2700 Sedimentary rocks 2600 Igneous Rocks (Mafic) 3000 Igneous Rocks (Felsic) 2700 Rubble Стоун 1600 — 1750 MUD 1600 — 1920 Огромная плотность почвы для глубины ног. вниз. The angle of repose for different soil is given below: Type of soil Angle of Repose Gravel 40° Dry sand 30° – 35° Wet sand 25° – 26° Dry clay 35° Wet clay 15° Moisture earth 45° – 50° Wet Earth 15° – 17° Dry Earth 20° – 30° Consolidated dry earth 30° Moist sand and consolidated dry sand 35° обломки камня и сырой глины 45 ° Угольный пепел 40 ° — 45 ° Угол для покоя для глубины Пример. Пример расчеты. Длубленная глубина. фундамент для твердого глинистого грунта? Для глинистых грунтов значения несущей способности грунта, угла естественного откоса и плотности грунта взяты из табл. P = 451 кН/м 2 , w = 1600 кг/м 3 Ⴔ = 35° Df = P/w (1-SinႴ/1+SinႴ = D9002) 909019 2 451/1600 x {(1-sin 35°)/(1+sin35°)} Df = 2,10 м Таким образом, минимальная глубина фундамента для твердого глинистого грунта составляет 2,10 метра. Пример 2. Расчет минимальной глубины заложения фундамента для грунта со следующими свойствами P = 370 кН/м 2 , w = 1700 кг/м 3 Ⴔ = 35° Df = P/w (1-SinႴ/1+SinႴ) =
