Мы знаем, что геотермия – это тепло Земли, а понятие «геотермальный» зачастую ассоциируется у нас с вулканами и гейзерами. В России геотермальная энергетика используется преимущественно в промышленных масштабах, например, существуют дальневосточные электростанции, работающие на основе тепла нашей планеты.

Многие уверены, что сделать геотермальное отопление дома своими руками – это что-то из области фантастики. Не так ли? Но это совершенно не так! С развитием современных технологий бытовое использование “зеленой энергии” стало вполне реально.

Мы расскажем о принципах работы альтернативного отопления, его преимуществах и недостатках, сравним с традиционными системами обогрева. Также вы узнаете о способах расположения теплообменника и о том, как смонтировать геотермальное отопление своими руками.

Содержание статьи:

Несколько исторических фактов

Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в . Именно в тут пору и стали создаваться первые геотермальные отопительные системы.

Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.

Галерея изображений

Фото из

Использование энергии земных недр обладает веским преимуществом: применяемые ресурсы достаются бесплатно и самопроизовольно восстанавливаются

Внутренний блок геотермальной системы занимает немного места, внешне напоминает привычную бытовую технику

Первоначальные вложения в устройство системы, использующей геотермальную энергию, выше, чем установка котла, но минимальные средства на содержание и эксплуатацию оправдывают и быстро окупают проект

Оборудование, перерабатывающее энергию земли в тепло, не выделяет продуктов горения, не сжигает безвозвратно дрова, уголь, торф, газ

Перспективы геотермального отопления

Габариты внутреннего блока геотермальной системы

Стоимость установки и эксплуатации теплового насоса

Экологические приоритеты теплонасосов

Например, в Швеции активно используют воду Балтийского моря, температура которой составляет +4°С. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне.

При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом

В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев.

Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

• Исключена процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
• Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
• Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
• Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
• Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.
• Акустический комфорт. Тепловой насос работает практически бесшумно.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования.

Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного коллектора и внутреннего контура.

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование уложенного в грунт или погруженного в воду коллектора позволяет сэкономить значительные средства.

К тому же, сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Галерея изображений

Фото из

Внутренний блок системы, использующей тепло недр земли, включает непосредственно сам тепловой насос, отдельно установленный или встроенный в насос водонагреватель и буферную емкость

Тепловой энергии горных пород и грунтовой воды вполне достаточно для организации отопления и горячего водоснабжения загородного дома

Несмотря на реальную выгоду эксплуатации тепловых насосов, обогрев дома с применением газового котла пока обходится дешевле, но геотермальную энергию все равно применяют, к примеру, для подогрева воды в бассейне

Однако в негазифицированных районах, местечках, в которые не проведено электричество, тепловой насос с забором энергии грунтов и воды способен стать агрегатом, обеспечивающим системы ГВС и отопления

Бесплатную энергию подземной воды и горных пород разумно использовать в обеспечении теплом бытовых построек, теплиц, спортивных комплексов

Теплонасосы с забором энергии из недр земли могут служить дополнительными источниками энергии, необходимыми на случай перебоев с подачей электроэнергии

В случае перехода дома полностью на геотермальное отопление чаще всего приходится сооружать несколько контуров, для обслуживания определенных колец, например, для радиаторного отопления и теплого пола лучше задействовать два теплонасоса, а для ГВС третий

Геотермальные схемы устройства отопления превосходно сочетаются как с традиционными вариантами, так и с другими видами альтернативных источников: солнечными батареями, ветрогенераторами и прочим

Внутренний блок геотермальной системы отопления

Геотермальные источники в отоплении частного дома

Теплонасос земля-вода для подогрева воды в бассейне

Геотермальные системы в обустройстве загородных построек

Устройство геотермального отопления в теплице

Теплонасос как дополнение к основной отопительной схеме

Многоконтурная геотермальная система в частном доме

Геотермальное отопление в паре с солнечными батареями

Надо отметить, что некоторые умельцы, в стремлении сэкономить научились собирать геотермальный .

Об источниках геотермального отопления

Для геотермального отопления можно использовать следующие источники земной тепловой энергии:

• высокотемпературные;
• низкотемпературные.

К высокотемпературным относятся, например, термальные источники. Использовать-то их можно, но область их применения ограничивается фактическим местом нахождения таких источников.

Если в Исландии этот вид энергии активно применяется, то в России термальные воды находятся далеко от населенных пунктов. Максимально они сконцентрированы на Камчатке, где подземную воду применяют в качестве теплоносителя и поставляют в системы ГВС.

Для эффективного использования тепловой энергии земли не нужен вулкан. Достаточно использовать те ресурсы, которые находятся всего в 200 метрах от земной поверхности

Зато для применения низкотемпературных источников у нас имеются все необходимые предпосылки. Для этой цели подойдут окружающие воздушные массы, земля или вода.

Для извлечения нужной энергии используют тепловой насос. С его помощью происходит процедура преобразования температуры окружающей среды в тепловую энергию не только отопления, но и горячего водоснабжения частного домовладения.

Галерея изображений

Фото из

Забор бесплатного тепла грунтовой воды и горных пород

Наружный теплообменник системы земля-вода

Наружный теплообменник в естественном водоеме

Геотермальная скважина теплового насоса

Принцип работы такого отопления

Если вы знакомы с тем, как работает или , то схожесть этих процессов с принципом функционирования геотермального отопления очевидна. Основу системы составляет тепловой насос, который включается в два контура – внешний и внутренний.

Чтобы организовать традиционную систему отопления в любом доме, необходимо смонтировать в нем трубы для транспортировки теплоносителя, и радиаторы, при нагревании которых тепло будет поступать в помещения. В нашем случае трубы и радиаторы тоже нужны. Они и образуют внутренний контур системы. В схему могут быть добавлены .

Внешний контур выглядит гораздо масштабнее внутреннего, хотя его размеры можно оценить только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз на основе этиленгликоля, что гораздо предпочтительнее.

В состав геотермальной системы отопления входят два контура – внутренний и внешний, а так же сердце отопительной системы – тепловой насос, который, сжимая теплоноситель, повышает его температуру (+)

во внешнем контуре прогревается до состояния среды, в которую он погружен, и отправляется в «подогретом» виде в тепловой насос. Через него сконцентрированное тепло сообщается внутреннему контуру, в результате чего вода в трубах, радиаторах и теплых полах нагревается.

Таким образом, ключевым элементом, оживляющим всю систему, является тепловой насос. Если в вашем доме есть обыкновенная стиральная машинка, то знайте: этот насос займет приблизительно аналогичную площадь.

Для работы ему нужна электроэнергия, но, потребляя всего 1 кВт, он обеспечивает выработку 4-5 кВт тепла. И это не чудо, поскольку источник «добавочной» энергии известен – это окружающая среда.

Два вида расположения теплообменника

Имеются два варианта отопления частного дома с использованием низкотемпературной энергии элементов окружающей среды. Основу системы во всех трех случаях составляет геотермальный насос.

Внутренний контур остаётся без изменений для любого способа отопления, а основное различие заключается в расположении внешнего контура.

Геотермальное отопление бывает с теплообменником, расположенным:

• вертикально – располагаются в скважинах, вскрывающих или не вскрывающих водоносный пласт;
• горизонтально – теплообменники систем укладывают в котлован или открытый водоем в виде своеобразного змеевика.

Каждый из приведенных здесь видов отопления характеризуется своими особенностями, недостатками и преимуществами.

Если вы намерены создать такую систему отопления собственными руками, вам будет интересно узнать о каждом из видов подробнее.

Галерея изображений

Фото из

Вертикальный способ размещения коллектора

Группа вертикальных петель коллектора теплонасоса

Внешний коллектор теплового насоса для большого дома

Горизонтальный теплозаборник насоса земля-вода

Укладка коллектора наружного блока в траншею

Установка теплообменника в виде группы корзин

Укладка трубопровода по стенкам и дну котлована

Соркращение площади зачет дополнения скважинами

Вариант #1. Вертикальное размещение внешнего коллектора

Этот вид отопления основан на интересном природном явлении: на глубине 50-100 м и более от своей поверхности земля круглогодично имеет одинаковую и постоянную температуру 10-12°С.

Чтобы иметь возможность использовать эту энергию земли, необходимо . Технология практически аналогична с подготовкой водозаборного источника.

С целью максимального сохранения ландшафта можно пробурить несколько труб с одной исходной точки, но под разными углами.

Внешний контур системы будет смонтирован непосредственно в этих скважинах. Это позволит эффективно отобрать у земли её тепло. Разумеется, этот способ трудно назвать простым и малобюджетным.

Для создания вертикальной системы геотермального отопления нужно использовать оборудование для бурения скважин, без применения буровой установки решение задач по устройству системы будет довольно трудоемким (+)

Актуален он в том случае, когда прилегающая к дому территория уже обустроена, и нарушение её ландшафта нецелесообразно. Глубина бурения скважины может достигать от 50 до 200 метров.

Конкретные параметры скважины зависят от геологической обстановки на участке и параметров будущего сооружения. Срок службы такой конструкции составляет примерно 100 лет.

Для устройства вертикального варианта системы с теплообменником, извлекающим энергию подземной воды, потребуется пробурить две водоносные скважины.

Из одной из них, именуемой дебетовой, с помощью насоса производится забор воды, которая после передачи тепла сливается во вторую, приемную выработку.

Минус геотермальной системы с двумя скважинами в недостаточной эффективности для обогрева загородного дома. Слишком много энергии тратит циркуляционный насос. Зато для поставки теплоносителя контуру теплого пола получаемой тепловой энергии вполне достаточно

Вариант #2. Горизонтальное расположение грунтового коллектора

Чтобы уложить внешний контур при горизонтальном виде отопления, нужно знать, на какую глубину промерзает земля в вашей местности.

Трубы укладывают ниже уровня промерзания в заранее подготовленные траншеи, захватывая при этом довольно большое пространство: чтобы отопить дом, площадь которого составляет 200-250 кв. м, нужно использовать примерно 600 кв. м теплообменника. То есть шесть соток.

Недостатком этой конструкции является большая площадь, которую она занимает. Если вам нужна на участке лужайка, покрытая травой и цветами – это ваш вариант. А от плодоносящих деревьев трубы коллектора лучше держать подальше (+)

Понятно, что при таких условиях, объём земляных работ будет значительным. Кроме того, нужно учесть в плане расположение деревьев и прочей растительности на участке, чтобы не заморозить их. Например, нельзя располагать трубы коллектора ближе, чем в полутора метрах от деревьев.

Этот способ монтажа используют, как правило, в тех случаях, когда участок только осваивается под строительство. Все расчеты и планы по постройке коттеджа, организации его отопления и планировке земельного участка лучше всего выполнять одновременно.

Галерея изображений

Фото из

Укладка теплозаборного коллектора в котлован

Подсоединение коллектора к трубам выхода и входа в дом

Подключение к накопительному водонагревателю

Обустройство площадки с внешним коллектором

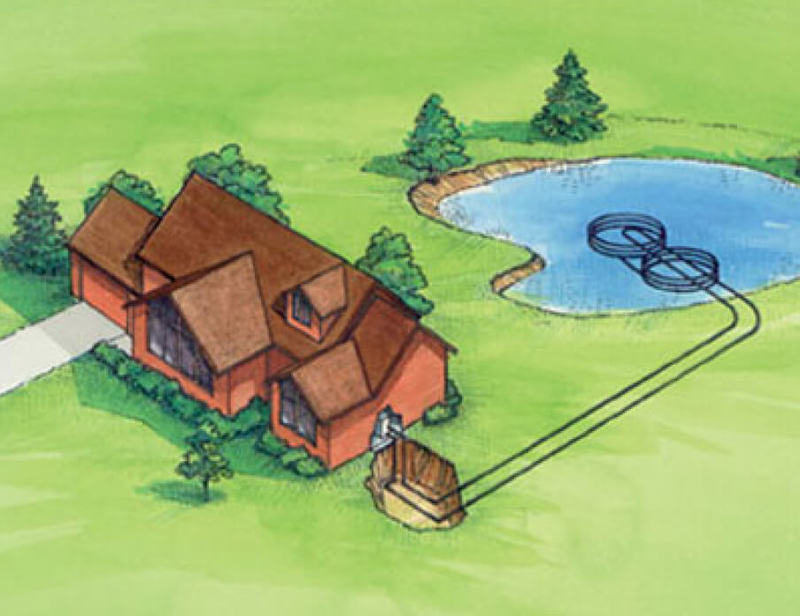

Погружение горизонтального теплообменника в водоём

Этот способ требует особого расположения домовладения – на расстоянии примерно в 100 м от водоёма, имеющего достаточную глубину. Кроме того, указанный водоём не должен промерзать до самого дна, где и будет расположен внешний контур системы. А для этого площадь водоёма не может быть меньше 200 кв. м.

Этот вариант размещения теплообменника считается наименее затратным, но подобное расположение домовладения все-таки встречается не часто. Кроме того, могут возникать сложности, если водоём относится к объектам общего пользования

Очевидным преимуществом этого метода является отсутствие обязательных трудоёмких земляных работ, хотя с подводным расположением коллектора все-таки придется повозиться. И специальное разрешение на проведение таких работ тоже понадобится.

Впрочем, геотермальная установка, использующая энергию воды, все-таки является наиболее экономичной.

Своими руками: что и как

Если уж и монтировать геотермальное отопление своими руками, то внешний контур лучше все-таки купить в готовом виде. Конечно, мы рассматриваем лишь способы горизонтального расположения внешнего теплообменника: под поверхностью почвы или под водой.

Скважинный вертикальный коллектор смонтировать самостоятельно гораздо сложнее, если вы не обладаете оборудованием и навыками бурения.

Тепловой насос – не слишком габаритное оборудование. В вашем доме он не займет много места. Ведь по размеру он сопоставим, например, с обычным твердотопливным котлом. Подключить к нему внутренний контур вашего дома – задача несложная.

Вообще-то делается всё точно так же, как и при организации и с использованием традиционных источников тепла. Главная трудность – устройство внешнего контура.

Такое расположение дома относительно пруда встречается чаще. Главное, чтобы водоём был не дальше, чем в 100 метрах от коттеджа

Лучшим вариантом будет использование водоёма, если такой найдется на расстоянии не более 100 м. Необходимо, чтобы его площадь превышала 200 кв. м, а глубина – 3 м (средний параметр промерзания). Если этот водоём вам не принадлежит, то проблемой может стать получение разрешения на его использование.

Если же водоём – это пруд, который находится у вас в собственности, то дело упрощается. Воду из пруда можно временно откачать. Тогда работы на его дне можно будет выполнять легко: нужно будет уложить трубы по спирали, закрепив их в этом положении.

Земляные работы понадобятся только для рытья траншеи, которая нужна будет для присоединения внешнего контура к тепловому насосу.

После выполнения всех работ, пруд может быть снова заполнен водой. В ближайшие лет сто внешний теплообменник должен работать исправно и не доставлять хлопот его владельцу.

Если в вашем распоряжении оказался земельный участок, на котором вам только предстоит возводить жильё и растить сад, имеет смысл распланировать горизонтальный теплообменник грунтового типа.

Для этого следует сделать предварительный расчет площади будущего коллектора, исходя из параметров, которые уже указаны выше: 250-300 кв. м коллектора на 100 кв. м отапливаемой площади дома.

Если вам достался участок без строений и растительности, которую бы хотелось сохранить, грунт при сооружении внешнего горизонтального почвенного контура можно просто снять: это легче, чем выкапывать траншеи

Траншеи, в которые предстоит укладывать трубы контура, нужно выкапывать ниже уровня промерзания почвы.

А ещё лучше – просто снять грунт на глубину его промерзания, уложить трубы, а после вернуть грунт на место. Работа трудоёмкая, сложная, но, имея большое желание и целеустремленность, вы сможете её выполнить.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя.

Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца (+)

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

• на 4-5 кВт – 3000-7000 условных единиц;
• на 5-10 кВт – 4000-8000 условных единиц;
• на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.

Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология  достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.

Дополнительная информация об альтернативных источниках энергии представлена в .

Выводы и полезное видео по теме

Если вам проще воспринимать наглядную информацию, то этот видеоролик позволит вам своими глазами увидеть, как именно функционирует геотермальная система, а также больше узнать о том, кому и почему этот вид отопления выгоден.

Предлагаем вам посмотреть небольшой видеоролик, в котором владелец горизонтального подпочвенного коллектора, расскажет о своих впечатлениях от его эксплуатации. Кроме того, посмотрев это видео, вы узнаете о текущих расходах, связанных с эксплуатацией системы геотермального отопления.

Каждый владелец частного дома выбирает сам, покупать ли ему услуги ресурсоснабжающих организаций или надеяться только на себя самого. При этом он руководствуется целым списком соображений.

Цель, которую мы перед собой поставили, заключается не в том, чтобы подтолкнуть вас к готовому выводу, а в том, чтобы поделиться информацией о вариантах решения стоящей перед вами задачи.

Есть, что дополнить, или возникли вопросы по теме геотермального отопления частного дома? Можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.

Минусы и недостатки системы геотермального отопления

Земные недра – известный с древнейших времен источник тепла. На глубине 6 метров от поверхности грунта начинается область стабильной температуры, которая круглогодично равняется средней годовой температуре атмосферы региона (примерно +15 ⁰С в умеренной климатической зоне). Поговорим про минусы геотермального отопления.

Сегодня тепло Земных недр активно используется для организации геотермального отопления.
Разумеется, несмотря на неиссякаемость тепловой энергии грунта, организация геотермального отопления сопряжена со множественными сложностями, как технического, так и экономического характера. С точки зрения финансовой выгоды, установка геотермальной системы уступает традиционному твердотопливному, газовому и электрическому обогреву.



Главные недостатки геотермального отопления

1. Необходимость электрической энергии. Простейшая геотермальная система требует для получения 4 (кВт) тепловой энергии не менее 1 (кВт) электричества.

Забор тепла от грунта не происходит сам по себе. Для теплообмена обязательно и непременно используется насос. Случись что с электросетью, отопительный контур сразу перестанет обеспечивать объект теплом, так как тепловой насос остановится без электропитания.

2. Низкий уровень теплоотдачи. Традиционная горизонтальная система геотермального отопления, которая уходит под землю на глубину 15-30 метров, обеспечивает лишь 40 (Вт) тепловой энергии с каждого погонного метра подземной магистрали.

Для получения 4 (кВт) тепловой энергии нужно задействовать не менее 100 (м) трубопроводного контура. Если же планируется отапливать объект общей площадью 250 (м2) (высота потолка 2,5-3 метра), нужно задействовать

систему отопления мощностью не менее 27,5 (кВт). Для работы такого оборудования понадобится минимум 688 метров погонных подземного трубопровода.

Это далеко не все недостатки геотермального теплового насоса.

3. Ограниченная сфера применения. Геотермальное отопление возможно установить далеко не на каждом объекте. К примеру, отапливать отдельную квартиру в многоэтажке или какой-нибудь магазин в центральных районах города точно не получится. Разрабатывать грунт на территории густонаселенных жилмассивов вряд ли кто-то разрешит.

Другое дело, если геотермальное отопление организовывается на территории жилищного объекта из частного сектора или для какого-нибудь предприятия на окраине города.

4. Высокая стоимость установки геотермального отопления. Само оборудование для организации геотермального отопления стоит

минимум в 10 раз дороже аналогичной по мощности газовой техники.

Но покупка оборудования является далеко не полной статьей расходов. В сумму установки геотермального отопления нужно дополнительно включить расходы на создание и обустройство подземных коммуникаций. Не нужно забывать и про пусконаладочные работы, а также обслуживание.

Геотермальное отопление обходится очень дорого.

5. Длительная окупаемость. Срок окупаемости среднестатистической геотермальной системы во многом превышает 10-15 лет. Большой срок окупаемости обусловлен высокой стоимостью оборудования и монтажа коммуникаций.

Для сравнения, традиционный бытовой газовый котел мощностью до 12 (кВт) окупается в среднем за 5 лет.



Вывод

Конечно, минусы данного типа отопления хорошенько компенсируются преимуществами геотермальных систем. Стоит отметить, что геотермальное отопление не наносит вреда экологии. Если вы приверженец “зеленой энергетики” и не сильно ограничены в бюджете, то грех не использовать геотермальную энергию.

Еще одним важным преимуществом геотермальных коммуникаций является неприхотливость к обслуживанию. Так же как и к хорошему холодильнику, к геотермальному насосу можно не подходить для сервиса на протяжении первых 30 лет точно.

Подземное геотермальное отопление дома теплом земли

Содержимое:

1. Как получить тепло в дом из земли
2. Как работает геотермальное отопление дома
3. Как устроено геотермальное отопление
4. Геотермальное оборудование для использования тепла земли
5. Монтаж и установка геотермального отопления
6. Эффективно ли геотермальное отопление на Севере
7. Гейзерное отопление частного дома
8. Как с помощью геотермального насоса отопить дом

Поиски альтернативных источников энергии привели к изобретению устройств, которые способны аккумулировать тепло, в большом количестве находящееся в окружающей среде человека. Солнечные лучи, гейзерные источники, грунт — все это в той или иной степени может удовлетворить потребности в нагреве теплоносителя для системы отопления и ГВС.

Хотя геотермальное отопление за счет тепла земли является относительно новым направлением, перспективы такого решения очевидны. Благодаря установке специального оборудования появляется возможность получения дешевого, практически бесконечного типа тепловой энергии.

Как получить тепло в дом из земли

Земля даже в зимний период времени не промерзает полностью. Этой особенностью пользуются монтажные бригады, прокладывающие трубопровод ниже точки замерзания. Удивительно, но температура этих слоев редко опускается ниже, чем +5 +7°C градусов.

Можно ли воспользоваться способностью земли аккумулировать тепло, извлечь его и использовать для нагрева теплоносителя? Конечно! Но чтобы сделать альтернативное отопление частного дома с помощью тепла земли возможным, потребуется решить следующие проблемы:

• Получение тепла — понадобится аккумулировать тепловую энергию и направить ее в аккумулирующий резервуар.

• Нагрев теплоносителя. Нагретый антифриз должен передать тепловую энергию жидкости, которая циркулирует в системе отопления и ГВС.

• Остывший антифриз необходимо отвести обратно к теплообменнику для дальнейшего нагрева.


Чтобы решить эти вопросы был разработан геотермальный насос с использованием тепла земли. Геотермальный тепловой насос позволяет извлечь количество тепла, которого более чем достаточно для производства большого количества тепла и использования в зависимости от конструкции и месторасположения дома в качестве основного или дополнительного отопительного оборудования.

Как работает геотермальное отопление дома, принцип работы

Подземное глубинное отопление из земли, это больше не фантастика. Такие установки можно спокойно купить в России. Причем геотермальные установки в состоянии работать как в условиях Севера, так и в южных широтах. Но какой принцип они используют в своей работе?

Еще в прошлом столетии был отмечен факт, что при испарении определенные типы жидкостей способны охлаждать поверхность. Именно это происходит когда протирают спиртом кожу перед уколом или поливают асфальтированную площадку, нагретую под солнцем. Этот принцип был взят в качестве основы для разработки холодильного оборудования.

Дальше возникла идея почему бы не пустить процесс охлаждения в обратную сторону и не получить вместо холодного горячий воздух. Большинство современных кондиционеров в состоянии не только охлаждать воздух в помещении, но и работать на его нагрев. Но недостатком таких устройств является то, что они ограничены температурой окружающей среды. Так, после того как отметка достигает -5 градусов, они прекращают работать.

Геотермальные насосы для отопления частных домов от земли полностью лишены такого недостатка, хотя используют принцип, во многом напоминающий работу кондиционера на нагрев помещения.

Как устроено геотермальное отопление

Как уже отмечалось, геотермальная система отопления из недр земли, во многом напоминает работу кондиционера в режиме нагрева. Что происходит в этот момент?

• В нижних слоях грунта, на дне реки или озера устанавливают водяные коллекторы, по которым циркулирует антифриз. Коллекторы поглощают тепло и высвобождают холод.

• Нагретый антифриз с помощью насоса поднимается наверх.

• В буферном баке происходит теплообмен. Нагретый антифриз отдает тепловую энергию теплоносителю или нагревает воду.

• Остывший антифриз поступает обратно к коллекторам.


Существуют установки, которые в состоянии самостоятельно отапливать большие помещения, другие используются исключительно, как вспомогательное оборудование способное обеспечить от 50-75% потребности помещения в тепле.

Геотермальное оборудование для использования тепла земли

Принцип работы глубинной системы отопления дома, за счет энергии земли, основан на применении особого оборудования. Оно выполняет следующие функции: аккумулирует тепло окружающей среды, передает его теплоносителю системы отопления. Для этого используют следующие узлы:

• Испаритель — находится глубоко под землей. Функция испарителя заключается в том, чтобы поглотить тепловую энергию, находящуюся в окружающем грунте.

• Конденсатор — доводит антифриз до необходимой температуры.

• Тепловой насос — циркулирует антифриз в системе. Осуществляет контроль над работой всей установки.

• Буферный бак — собирает нагретый антифриз в одном месте, для передачи энергии теплоносителю. Состоит из внутреннего бака, в нем находится вода из системы отопления и внутренний змеевик, по которому движется нагретый антифриз.


Хотя природное низкотемпературное геотермальное отопление дома теплом земли дает достаточно тепловой энергии, наиболее практичным вариантом отопления при таком решении является подключение его к системе «теплый пол».

Монтаж и установка геотермального отопления

Основная сложность относительно монтажа геотермального оборудования связана с установкой контура теплообменника в грунте-земле. Хотя в интернете можно найти большое количество советов как выполнить эти работы самостоятельно, практика показывает, что большинство советов невозможно применить без специального профильного образования, следовательно, все работы должны выполнять профессиональные монтажники, являющиеся представителями производителя.

После обращения к специалистам, геотермальные системы отопления частных домов за счет тепла земли устанавливаются в следующие несколько этапов:

1. Выезд инженера на дом. Во время первого визита берутся пробы грунта, определяются особенности местности и принимается решение о наиболее эффективном монтаже геотермальной системы. На эффективность установки может влиять также источник предполагаемого тепла. Более производительным считается монтаж теплообменников на дне водоема или у истоков термических источников.

2. Заключение договора и приобретение необходимого оборудования. Расценки могут существенно отличаться в зависимости от сложности проведения монтажных работ и других нюансов. Но в среднем, если выбран качественный немецкий производитель, стоимость установки будет приблизительно равняться его цене. Приобретение под ключ установки Vaillant для дома в 350 кв. м. обойдется приблизительно в 21 тыс. $

3. Монтажные работы. Отопление частного дома подземными геотермальными источниками тепла, а точнее, его эффективность во многом зависит от правильного проведения работ на этапе монтажа. После того как водяные теплообменники будут установлены в грунт, выполняется подключение к геотермальной установке и системе отопления дома.

4. Пуско-наладочные работы. Инженер запускает систему и выполняет точную регулировку устройства. После настройки подписывается Акт о сдаче работ.


Согласно действующему законодательству, предприятие устанавливающее оборудование, может предоставить дополнительные гарантийные обязательства при условии оплаты этих услуг. Такие гарантии обойдутся еще в дополнительную 1000 $.

Эффективно ли геотермальное отопление на Севере

Чтобы создать минимальные условия необходимые для работы геотермальной установки, достаточно соблюдения следующих условий:

• Температура слоя грунта, в котором расположены теплообменники, не должна опускаться ниже +5,+7°C градусов.

• На протяжении всей системы, по которой протекает антифриз, созданы условия, позволяющие избежать его замерзания.

• Геотермальный обогрев загородного дома выполнен после проведения всех необходимых расчетов и проектной документации.


Если учесть все описанные требования становится ясно, что такие установки могут быть эффективными, при соблюдении вышеперечисленных условий. Все же для северных регионов более целесообразно использовать такие установки для нагрева небольших площадей до 150-200 кв. м.

Гейзерное отопление частного дома

Производительность геотермального насоса во многом зависит от температуры грунта или воды, в которых находится теплообменник. В этом отношении жители Камчатки находятся в более выгодном положении. На полуострое Камчатка находится огромное количество термальных источников — гейзеров, которые не остывают даже в зимнее время года.

Перед монтажом оборудования обязательно проводится геологическая разведка. Если теплый источник находится на территории дома, имеет смысл расположить теплообменники на дне этого водоема. Геотермальная энергия в таком случае окупится значительно быстрее.

Как с помощью геотермального насоса отопить дом

Технология обогрева дома подземным теплом наиболее востребована на Западе. Это в первую очередь связано с менталитетом жителей западных стран. Они привыкли делать долгосрочные инвестиции, которые полностью окупаются только через несколько лет. Да и немного найдется людей, которые в состоянии заплатить за установку оборудования около 20 тыс. $ единовременно. Но количество желающих стать независимыми от остальных источников отопления постоянно растет.

Альтернативные способы геотермального отопления дома становятся более популярными, особенно если учесть постоянно растущую стоимость газа.

Тепловая энергия буквально лежит под ногами. Дело только за тем, чтобы нагнуться и «поднять» ее. В этом может помочь геотермальная установка. Монтаж насоса позволяет в зависимости от местности либо полностью компенсировать потребности в тепловой энергии, или удовлетворить их частично, существенно снизив нагрузку на основной источник отопления и систему ГВС частого дома.

Геотермальное отопление дома тепловым насосом: цена, принцип работы, отзывы

Приветствуем вас, дорогие читатели, на ресурсе ОчумелыйСтроитель.ру. Сегодня речь пойдет о геотермальном отоплении дома тепловыми насосами. Мы рассмотрим принцип работы этого устройства, цены, отзывы и полезное видео далее в статье. А также вы узнаете, почему эта установка такая дорогая, и все же, почему ее стоит рассматривать как альтернативный вариант отопления.

Начнем с того, что люди уже давно ищут иные способы обогрева жилищ. Связано это с тем, что цены на обычно используемые энергоносители в последнее время очень сильно выросли. К тому же, сжигание больших количеств топлива ведет к ухудшению экологии. Поэтому сейчас стараются внедрить альтернативные, построенные на применения других источников, схемы обогрева домов. Это важно, так как энергетические природные ресурсы, запасы которых уменьшаются, доступны не во всех районах и населенных пунктах.

Поэтому, новые способы получения тепла, которые не используют тепло от сжигания традиционных видов топлива, становятся всё более привлекательными и востребованными.

Геотермальные тепловые насосы и отопление дома.

Тепловые насосы — активно употребляют для получения тепла. Тепловой насос трансформирует низкотемпературное тепло из доступного источника в высокотемпературное. Как источник такого тепла могут быть использованы любые объекты, обладающие температурой более 1° (по Цельсию). Можно применить непромерзающий грунт на глубине, воду из имеющихся поблизости поверхностных водоёмов, а так же грунтовые воды и канализационные стоки. Используя тепло из этих низкотемпературных источников, можно получить температуру на выходе до 60°.

Тепловые насосы, которые извлекают тепловую энергию из земли, распространены в Европейских странах. Очень популярны в Швеции и Швейцарии. И доля зданий, обогрев которых происходит за счет термической энергии земли, растет. Мировой Энергетический комитет высказал предположение, что в передовых странах часть отопления и горячего водоснабжения, которые будут генерироваться тепловыми насосами, значительно увеличится и будет иметь показатель около 75%.

Геотермальные системы выгодны из-за того, что они располагают:

• высокой продуктивностью;
• надёжностью и долговечностью;
• экономичным, расходом электрики, используемой лишь для работы насосов и компрессора;
• полной автоматизацией и климат-контролем;
• высокой экологичностью;
• при монтаже не нужны согласования;
• взрыво-и пожаробезопасностью.

Самым популярным низкотемпературным источником, из которого удобно получать тепло, является грунт. Даже если на улице отрицательная температура, то глубже в земле эта температура всегда постоянная, около +5-+7 градусов. Так же активно потребляется ресурс природных водоёмов. Обычно температура воды в них зимой +3-+8 градусов.

На продуктивность работы теплового насоса влияет не только источник тепла и способ его получения. Существенно какая будет установлена отопительная система.

Если для отопления принять тёплые полы, тогда можно добиться наилучшего результата от работы теплового насоса. Это связано с тем, что температура, вырабатываемая тепловентилятором, на выходе обычно от 45 до 55 градусов. А это и есть рабочая температура теплоносителя в системах теплых полов. В случае использования радиаторов, работа теплового насоса будет менее результативной, и понадобиться существенно увеличить их мощность.

Так же, нужно уделить внимание качеству утепления дома и герметичности оконных и других проёмов. Улучшение этих факторов будет способствовать повышению полезнодействия от работы теплового насоса.

Устройство геотермальной установки и принцип действия теплового насоса

Рассмотрим из каких элементов состоит геотермальная система.

Геотермальная система отопления включает в себя следующие составные части:

• наружный контур;
• непосредственно тепловой насос;
• распределительная система (потребители тепла).

Наружный контур служит для отбора тепла из низкотемператруных источников (грунта или воды). Он изготавливается из трубочек большой продолжительности, по которым насосом прокачивается жидкость, так называемый теплоноситель. Для теплоносителя используют жидкости, незамерзающие при отрицательных температурах. Обычно это раствор вода плюс гликоль.

Укладка горизонтального наружного контура

Наружный контур выполняется в вертикальном или горизонтальном виде.

Вертикальный контур выполняется способом бурения скважин. Глубина скважин и их количество определяют по расчету, который учитывает площадь дома и теплотехнические характеристики внешних конструкций. В скважины вставляются трубки, заполненные теплоносителем. Скважины могут быть вертикальными или наклонными. Наклонные применяют если по показаниям геологии участка на нем нельзя глубоко бурить.

Горизонтальный контур раскладывается горизонтально и размещается на глубине ниже уровня промерзания грунта. Площадь и протяженность трубок горизонтального контура тоже предварительно рассчитываются. Ориентировочно можно сказать, что площадь, которая необходима для раскладки трубок горизонтального контура равняется 2-3 отапливаемым площадям дома. Участок, на котором раскладывается горизонтальный контур, не должен застраиваться.

Тепловой насос состоит из таких основных составляющих:

• теплообменник-испаритель;
• теплообменник- конденсатор;
• компрессор;
• расширительный клапан (дроссельный вентиль).

Работа теплового насоса основана на физическом свойстве газа: газ при сжатии нагревается, а при снижении давления остывает. Сжатие газа происходит в компрессоре. При этом повышается его давление. Чтобы понизить давление газа, его пропускают через расширительный клапан. Соответственно, температура газа таким образом уменьшается.

Теплообменник-испаритель предназначен для передачи энергии с низкой температурой, которую собрал теплоноситель наружного контура, в систему теплового насоса. Теплообменник-конденсатор передает энергию с высокой температурой, сгенерированную тепловым насосом, непосредственно в имеющуюся систему отопления (радиаторы, теплый пол, подогрев воды).

Далее рассмотрим принцип работы генерации тепла.

Процесс теплопередачи и трансформации температуры

Пункт 1. Теплоноситель, проходя по трубкам наружного контура, отбирает тепло у грунта.

Схема работы теплового насоса

Пункт 2. После этого теплоноситель попадает в Теплообменник-испаритель. Тут он нагревает газ-хладагент. Газ-хладагент закипает при низких температурах. Поглощая энергию от теплоносителя наружного контура, газ-хладагент закипает и начинает испаряться, переходя в газообразное состояние.

Пункт 3. Компрессор всасывает газ. В нем происходит сжимание газа. При этом повышается давление газа и его температура. Температура газа на входе в компрессор может быть +4°-+6° С, а на выходе из компрессора уже быть +35° — +60° С.

Пункт 4. Затем, разогретый газ попадает в теплообменник-конденсатор. Здесь тепло от горячего газа передаётся в систему отопления (п.5). При этом газ охлаждается и конденсируется.

Пункт 5. При прохождении через расширительный клапан (дроссель), давление газа понижается и он охлаждается.

Далее газ-хладагент опять поступает в теплообменник-испаритель, где нагревается теплоносителем из наружного контура, и цикл повторяется снова.

Тепловые насосы оборудованы датчиками и контролерами температуры. Ими задается желаемая температура помещения. Когда помещение нагревается до нужной температуры, то срабатывает реле и отключает работу компрессора. Если температура упадет ниже комфортной, датчик опять включает компрессор и тепловой насос продолжает продуцировать тепло.

Преимущества и недостатки установки

Преимущество геотермальных тепловых установок в том, что они открывают путь к развитию экологичных систем обогрева, независящих от газа.

Так же важно и то, что такое отопление достаточно независимое от электричества, т.к. при использовании теплового насоса потребляется минимальное количество электричества. Это связано с тем, что при работе теплового насоса электричество используется не на обогрев непосредственно, что требует большой электроёмкости. Электрика требуется только на перекачку тепла из окружающей среды в дом. Тепловой насос потребляет на 80% меньше электроэнергии, чем электрические котлы. Из 1 кВт электроэнергии, использованной на работу установки, генерируется 3-5 кВт тепла.

И это тоже очень важно, особенно в местах, где возникает необходимость ограничивать электропотребление.

Ещё одно немаловажное достоинство геотермальной установки заключается в том, что летом она превращается в устройство для охлаждения помещений.

Установка с тепловым насосом может работать в двух режимах: зима и лето. Зимой насос работает в обычном режиме: берет тепло из скважины и отдаёт его отопительной системе. Летом же его переводят в режим кондиционирования. И он работает наоборот: берет тепло из системы кондиционирования и отдаёт его земле.

Практически у геотермального теплового насоса есть только один недочет – высокая стоимость, как самого насоса, так и его монтажа. И это потребует вложения большой суммы денег на этапе её внедрения. Зато потом расходы, связанные с эксплуатацией, значительно ниже, чем если обогреваться другими, традиционными, способами.

В любом случае, применение отопления зданий с использованием геотермальных тепловых насосов – это перспективный путь развития данной отрасли, который поможет сберечь природные ресурсы и экологию земли. По мере дальнейшего внедрения подобных отопительных систем, стоимость самих установок будет снижаться.

Цена геотермального теплового насоса, обслуживание и отзывы

Стоимость установки теплового насоса зависит от многих факторов. Она состоит из цены самого насоса и оборудования для котельной плюс стоимость материалов и работ по устройству наружного контура. Для правильного определения цены отопления геотермальным тепловым насосом, необходимо сделать теплотехнический расчет, который покажет, какой мощности потребуется тепловой насос.

Мощность теплового насоса зависит от следующих факторов:

• географический район, в кото

система труб в земле и принцип действия

Изобретение энергосберегающих технологий позволяет потребителям отказываться от стандартных тепловых источников в пользу альтернативных. Тепловые насосы – оборудование, уже знакомое многим хозяевам загородных домов, а после определения параметров СОР, преимущества конструкций, добывающих тепло из природных ресурсов, стали более явными. Рассмотрим, что такое тепловой насос геотермальный, как работает оборудование и в чем его плюсы, минусы.

Что такое геотермальный насос

Конструкция прибора проста, но при этом оборудование может отапливать дома любой площади. Агрегат прогревает теплоноситель до +65 С, чего достаточно для поддержания комфортного режима теплых полов, радиаторов. Также ТН (тепловой насос) способен обеспечить дом бесперебойным поступлением горячей воды.

Геотермальный тепловой насос для отопления дома – автономная станция, использующая для обогрева дома тепловую энергию грунта, воды, которая определяется как низкопотенциальная. По своей конструктивной особенности оборудование похоже на сплит-систему (кондиционер), но только не охлаждающий, а нагревающий теплоноситель.

В отличие от ТН воздушного типа, которые теряют эффективность при понижении температуры воздуха от -15 С, геотермальный забирает энергию из земли, воды. В грунте коллектор располагается ниже точки замерзания, в воде тоже заглубляется до определенного уровня. Такие параметры работы позволяют применять оборудование в условиях северных широт.

Особое удобство обеспечивают комбинированные конструкции, где сочетаются коллекторы солнечного отопления и геотермальные насосы. Такая связка позволяет получить нужную энергию для поддержания работоспособности систем на должном уровне.

Как работает геотермальный насос?

Технология работы выстроена на применении геотермальных процессов. Ниже уровня замерзания грунтовых пород земля имеет стабильные показатели температуры, по мере заглубления температура повышается. Чтобы ТН работал нормально, его нужно установить на заранее рассчитанную глубину.

Алгоритм работы такой:

• монтируется контур отбора, который заполнен пропиленгликолем;
• контур соединяется с вертикальными зондами, заглубленными на 60-100 м или трубопроводом горизонтального типа монтажа, выложенным на расстоянии от поверхности грунта от 1 м;
• теплоноситель нагревается до +5 С..+6 С, затем подается в приемник ТН;
• дальше тепловой насос работает как все модели с аккумуляцией тепла из окружающей среды.

Конструктивно тепловой насос включает следующие элементы:

Рекомендуем к прочтению:

1. Испаритель. Это элемент, соединяемый с приемником. Нужен для испарения фреона, поглощения тепла от прогретого теплоносителя.
2. Фреон. Вещество, которое в состоянии газа транспортируется в компрессор ТН, где прогревается до +65 С под давлением, затем впрыскивается в конденсатор.
3. Конденсатор. В этом модуле прогретый фреон снова меняет состояние на жидкое, но уже прогретое до нужной температуры. Теплообмен осуществляется посредством стенок модуля конденсатора, от чего нагревается теплоноситель в домашней системе отопления.

Оборудование показано для обогрева помещений, поддержания температуры до +25 С. К тому же насос может быть источником тепла для систем отопления с низкотемпературными показателями, подключаться к теплым полам. Конструкция безопасна, удобна в использовании и летом может работать на охлаждение.

Определенные преимущества дает сочетание конструкции из солнечных батарей и ТН, из которых главное достоинство – автономность работы без зависимости от центрального электроснабжения. А если нет потребления магистрального тока, то снижаются и затраты на обслуживание дома.

Насос типа земля-вода

Система напрямую зависит от того, насколько эффективно отбирается тепло из грунта теплоносителем первого контура (пропиленгликолем).

Различается два типа установки контура, которые обладают собственными характеристиками теплоэффективности:

• Горизонтальное расположение теплообменника. Требует глубины закладки ниже точки промерзания земли. Это примерно от 1 м, потому не потребуется техника для бурения скважин, что удешевляет монтаж. Не нужно тщательное планирование, составление сложных схем, но есть минус – увеличенная длина петли контура. Например, для дома в 220 м2 потребуется выкладка контура на 6 сотках земли.
• Вертикальное расположение теплообменника. Этот земляной насос считается самым дорогим, так как под него нужно бурить скважины глубиной до 200 м и размером окружности до 15 см. Зато при таком типе выкладки неважен размер участка, поддерживается стабильно высокая температура – на данном уровне заглубления показатель термометра не опускается ниже +18 С.

Важно! При монтаже ТН земля-вода необходимо проведение большого объема земляных работ, что увеличивает итоговую сумму сметы.

Насос типа вода-вода

Это альтернативный вариант обустройства системы отопления, при котором тепловая энергия забирается из грунтовых вод.

Работы можно выполнить двумя способами:

1. Поместить теплообменник на дно водоема. Решение актуально для хозяев домов, рядом с которыми есть река, пруд. Для обустройства системы не придется производить значительные земляные работы, трубы контура выкладываются на дно. Важно лишь определение глубины водоема (не менее 3 м) и отдаленность от жилого объекта (не более 100 м).
2. Поместить теплообменник в артезианскую скважину. Тут принцип работы основан на выкачке жидкости из скважины и прогонке ее через ТН. Потребуется бурить 2 скважины, одна из которых будет заборной, а вторая – для сброса использованной жидкости.

Несмотря на некоторые сложности в обустройстве системы, величину затрат, следует знать, что окупается конструкция довольно быстро, а работает при правильной установке более 100 лет. Причем вложения финансов нужны разовые, обслуживание и поддержка системы не требует больших затрат.

Как подобрать геотермальный насос?

Основное требование – соответствие условий для монтажа ТН геотермального типа. Монтаж возможен не в каждом доме, ограничения касаются особенностей рельефа, глубины залегания водоносных слоев, площади надела, наличия водоема и прочих факторов. Составлением проектов, предварительными расчетами занимается мастер из компании, которая реализует оборудование.

Выбор модели осуществляется по следующим параметрам:

Рекомендуем к прочтению:

• СОР. Это международное сокращение, которое показывает уровень рентабельности монтажа теплового геотермального насоса, то есть производительность оборудования в отношении к затратам электроэнергии. СОР обозначает, что на каждый 1 кВт затраченной энергии будет произведено не менее 3 кВт тепловой энергии.
• Тип размещения, выкладки насоса. Этот показатель влияет на производительность и в расчет берется площадь участка, в грунт которого укладывается контур. Чтобы провести предварительные расчеты, нужно умножить общую площадь дома (отапливаемую) на 3. Итоговая цифра покажет нужные размеры надела.
• Функциональные возможности. Строение, оборудованное геотермальной системой тепла, получает зимой отопление, а в теплое время года охлаждается. Чтобы такое положение дел было возможным, нужен монтаж сплит-системы.

Важно! КПД ТН геотермального типа выше, чем у прочих отопительных систем. Современные модели предлагаются с коэффициентом СОР от 5 единиц, что выше популярных тепловых электрокотлов, вырабатывающих на 1 кВт всего 0,9-0,99 кВт тепловой энергии.

Как рассчитать мощность ГН?

При максимальной нагрузке система тепловых насосов выдает температуру теплоносителя +65 С. Но это самые высокие параметры, а оптимальными считаются показатели в пределах +45 С…+50 С, этого достаточно для подключения к системам низкотемпературного типа, например, к теплым полам.

Чтобы рассчитать коэффициент мощности и др. характеристики, следует принимать во внимание особенности эксплуатации оборудования:

1. Мощность. Для 1 м2 потребуется тепловая отдача в 0,7 кВт. Для отопления дома размером в 200 м2 нужна установка, производительность которой не ниже 14 кВт.
2. Чтобы рассчитать, сколько труб нужно для геотермального контура, берутся факторы влажности, типа грунта, заглубление уровня промерзания (средний показатель). В среднем для выработки 1 кВт теплоэнергии нужно 40-60 м водяного контура, заглубленного в грунт.
3. Затраты электроэнергии будут выше, если СОР маленький и наоборот – чем выше показатель СОР, тем меньше затраты электричества. Циркуляция теплоносителя осуществляется за счет принудительного перемещения в первичном водяном контуре, а также требуется нагнетание давления фреона в модуле компрессора, поэтому показатели СОР должны быть максимально высокими.

Сомневаясь в выборе того или иного типа установки, необходимо посоветоваться со специалистом. Учитывая приведенные параметры, мастер поможет подобрать оборудование, которое будет отвечать всем требованиям заказчика.

Производители геотермальных насосов

Внимание к бренду, марке иногда помогает определить лучший тип оборудования. В частности, самыми надежными считаются немецкие изготовители:

• Viessmann. Высокая производительность до 290 кВт, нагрев теплоносителя до +60 С, встроенные накопительные емкости – плюсы оборудования. Модель Vitocal 300-G/W Pro адаптирована под суровые климатические условия.
• Buderus. Это товарная линейка бытовых приборов отопления мощности до 60 кВт, прогревом теплоносителя до +65 С, шумовой эффект не более 40 дБ. То есть такие агрегаты можно размещать в самом доме.
• Vaillant. В линейке представлены все типы геотермальных насосов, есть серии для выкладки водяных коллекторов по дну водоемов, применения геотермальных зондов, монтажа контура ниже точки промерзания грунта. Прогрев теплоносителя до +60 С, производительность максимальная до 46 кВт. Недостаток в небольшом ассортименте оборудования, но зато качество заслуживает самой высокой оценки.
• Stebel Eltron. Это изделия частичного и полного обеспечения теплом жилых помещений. Удобство в простоте интеграции моделей в систему вентиляции летом. Производительность до 98 кВт, большой ассортимент заставит задуматься, поэтому лучше обратиться к профессионалу.

Стоимость геотермального оборудования и монтажа

Для расчета итоговой суммы сметы берутся показатели:

1. Покупка оборудования. Цена зависит от мощности модуля, производителя и составляет 1067-1600$. Дороже всего оценивается продукция немецких компаний, но тут играет роль качество, надежность и длительность срока эксплуатации.
2. Формирование участка или земляные работы. Недорого обойдется горизонтальная выкладка контура, причем можно вырыть траншеи своими силами, сократив расходы почти в 2 раза.
3. Монтаж ТН геотермального типа. Выкладку труб, подключение – все работы лучше доверить профессионалу, тут экономить нельзя.

На заметку! Почти все компании, реализующие оборудование, предлагают установку «под ключ». Цена услуги для объекта площади в 80 м2 от 4700$, для дома площади в 220 м2 от 10000$.

Преимущества и недостатки геотермальных отопительных насосов

Следует начать с отрицательных сторон:

• Высокие требования к нормативным параметрам прилегающих территорий. Станцию нельзя установить в любой точке, сначала требуется проведение геологической разведки, определение целесообразности использования оборудования.
• Высокая цена. Разовые вложения превышают возможности многих хозяев. Есть вариант воспользоваться государственной помощью, но она выдается только определенной группе льготников.
• Перемены положения контура в первый год использования. Трубы проседают, снижается скорость циркуляции пропиленгликоля, что приводит к уменьшению показателей теплоотдачи, СОР.

Важно! После истечения первого года пользования система требует профилактической проверки. Аудит проводится силами специалистов, недочеты устраняются. В этом плюс работы профессионалов – все компании дают гарантию на свои работы, и дефекты уберут бесплатно или за минимальную оплату.

Достоинства оборудования:

1. Экономичность. Не требуется запасаться твердым топливом, подводить газовую магистраль. Потребление электроэнергии минимальное. Затраты могут окупиться уже через 5 лет.
2. Функциональность. Вся система работает на обогрев зимой и кондиционирование летом. Это удобно и не придется обустраивать еще одну систему.
3. Длительный срок службы. Сам насос работает 100 лет, но некоторые узловые детали меняются раз в 30-50 лет, что намного реже, чем любое другое оборудование.

Следует знать, что в европейских странах геотермальные насосы применяются для получения тепла не только для жилых домов, но и производственных, промышленных предприятий. Экономическая выгода становится более явной, если учесть длительность срока службы, а также минимальные расходы на обслуживание и ремонт системы – последнее практически исключено, так как все узлы надежно заглублены в грунт или воду и не подвергаются механическим воздействиям.

Геотермальное отопление загородного дома своими руками

Экология потребления.Усадьба:Мы знаем, что геотермия – это тепло Земли, а понятие «геотермальный» зачастую ассоциируется у нас с вулканами и гейзерами. Многие уверены, что геотермальное отопление дома своими руками – это фантастика. Но это не так!

Мы знаем, что геотермия – это тепло Земли, а понятие «геотермальный» зачастую ассоциируется у нас с вулканами и гейзерами. В России геотермальная энергетика используется преимущественно в промышленных масштабах, например, существуют дальневосточные электростанции, работающие на основе тепла Земли. Многие уверены, что геотермальное отопление дома своими руками – это фантастика. Но это не так!

Несколько исторических фактов

Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в альтернативных источниках энергии. Именно в тут пору и стали создаваться первые геотермальные отопительные системы. Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.

При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом.

Например, в Швеции активно используют воду Балтийского моря, температура которой составляет + 4 градуса. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне. В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев. Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

• Исключается процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
• Акустический комфорт. Тепловой насос работает практически бесшумно.
• Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
• Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
• Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
• Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования. Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного и внутреннего контуров коллектора.

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование коллектора позволяет сэкономить значительные средства. К тому же сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Источники геотермального отопления

Для геотермального отопления можно использовать следующие источники земной тепловой энергии:

• высокотемпературные;
• низкотемпературные.

К высокотемпературным относятся, например, термальные источники. Использовать-то их можно, но область их применения ограничивается фактическим местом нахождения таких источников. Если в Исландии этот вид энергии активно применяется, то в России термальные воды находятся далеко от населенных пунктов. Максимально они сконцентрированы на Камчатке, где подземную воду применяют в качестве теплоносителя и поставляют в системы ГВС.

Для эффективного использования тепловой энергии земли не нужен вулкан. Достаточно использовать те ресурсы, которые находятся всего в 200 метрах от земной поверхности

Зато для применения низкотемпературных источников у нас имеются все необходимые предпосылки. Для этой цели подойдут окружающие воздушные массы, земля или вода. Для извлечения нужной энергии используют тепловой насос. С его помощью происходит процедура преобразования температуры окружающей среды в тепловую энергию не только отопления, но и горячего водоснабжения частного домовладения.

Принцип работы альтернативного отопления

Если вы знакомы с тем, как работает кондиционер или холодильник, то схожесть этих процессов с принципом функционирования геотермального отопления очевидна. Основу системы составляет тепловой насос, который включается в два контура – внешний и внутренний.

Чтобы организовать традиционную систему отопления в любом доме, необходимо смонтировать в нем трубы для транспортировки теплоносителя, и радиаторы, при нагревании которых тепло будет поступать в помещения. В нашем случае трубы и радиаторы тоже нужны. Они и образуют внутренний контур системы. В схему могут быть добавлены теплые полы.

Внешний контур выглядит гораздо масштабнее внутреннего, хотя его размеры можно оценить только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз на основе этиленгликоля, что гораздо предпочтительнее.

В состав геотермальной системы отопления входят два контура – внутренний и внешний, а так же сердце отопительной системы – тепловой насос, который, сжимая теплоноситель, повышает его температуру

Теплоноситель во внешнем контуре прогревается до состояния среды, в которую он погружен, и отправляется в «подогретом» виде в тепловой насос. Через него сконцентрированное тепло сообщается внутреннему контуру, в результате чего вода в трубах, радиаторах и теплых полах нагревается.

Таким образом, ключевым элементом, оживляющим всю систему, является тепловой насос. Если в вашем доме есть обыкновенная стиральная машинка, то знайте: этот насос займет приблизительно аналогичную площадь. Для работы ему нужна электроэнергия, но, потребляя всего 1 кВт, он обеспечивает выработку 4-5 кВт тепла. И это не чудо, поскольку источник «добавочной» энергии известен – это окружающая среда.

Два вида расположения теплообменника

Имеются два варианта отопления частного дома с использованием низкотемпературной энергии элементов окружающей среды. Основу системы во всех трех случаях составляет геотермальный насос. Внутренний контур остаётся без изменений для любого способа отопления, а основное различие заключается в расположении внешнего контура.

Геотермальное отопление бывает с теплообменником, расположенным:

• вертикально;
• горизонтально.

Горизонтальные теплообменники систем укладываются в котлован или открытый водоем в виде своеобразного змеевика, вертикальные располагаются в скважинах, вскрывающих или не вскрывающих водоносный пласт.

Каждый из приведенных здесь видов отопления характеризуется своими особенностями, недостатками и преимуществами. Если вы намерены создать такую систему отопления собственными руками, вам будет интересно узнать о каждом из видов подробнее.

Вертикальное размещение внешнего коллектора

Этот вид отопления основан на интересном природном явлении: на глубине 50-100 метров и более от своей поверхности земля круглогодично имеет одинаковую и постоянную температуру 10-12 градусов.

Чтобы иметь возможность использовать эту энергию земли, необходимо бурить вертикальные скважины. С целью максимального сохранения ландшафта можно пробурить несколько труб с одной исходной точки, но под разными углами. Внешний контур системы будет смонтирован непосредственно в этих скважинах. Это позволит эффективно отобрать у земли её тепло. Разумеется, этот способ трудно назвать простым и малобюджетным.

Для создания вертикальной системы геотермального отопления нужно использовать оборудование для бурения скважин, без применения буровой установки решение задач по устройству системы будет довольно трудоемким

Актуален он в том случае, когда прилегающая к дому территория уже обустроена, и нарушение её ландшафта нецелесообразно. Глубина бурения скважины может достигать от 50 до 200 метров. Конкретные параметры скважины зависят от геологической обстановки на участке и параметров будущего сооружения. Срок службы такой конструкции составляет примерно 100 лет.

Для устройства вертикального варианта системы с теплообменником, извлекающим энергию подземной воды, потребуются пробурить две водоносные скважины. Из одной из них, именуемой дебетовой, с помощью насоса производится забор воды, которая после передачи тепла сливается во вторую, приемную выработку.

Минус геотермальной системы с двумя скважинами в недостаточной эффективности для обогрева загородного дома. Слишком много энергии тратит циркуляционный насос. Зато для поставки теплоносителя контуру теплого пола получаемой тепловой энергии вполне достаточно

Горизонтальное расположение грунтового коллектора

Чтобы уложить внешний контур при горизонтальном виде отопления, нужно знать, на какую глубину промерзает земля в вашей местности. Трубы укладываются ниже уровня промерзания в заранее подготовленные траншеи, захватывая при этом довольно большое пространство: чтобы отопить дом, площадь которого составляет 200-250 кв. метров, нужно использовать примерно 600 кв. метров теплообменника. То есть шесть соток.

Недостатком этой конструкции является большая площадь, которую она занимает. Если вам нужна на участке лужайка, покрытая травой и цветами – это ваш вариант. А от плодоносящих деревьев трубы коллектора лучше держать подальше

Понятно, что при таких условиях, объём земляных работ будет значительным. Кроме того, нужно учесть в плане расположение деревьев и прочей растительности на участке, чтобы не заморозить их. Например, нельзя располагать трубы коллектора ближе, чем в полутора метрах от деревьев.

Этот способ монтажа используют, как правило, в тех случаях, когда участок только осваивается под строительство. Все расчеты и планы по постройке коттеджа, организации его отопления и планировке земельного участка лучше всего выполнять одновременно.

Погружение горизонтального теплообменника в водоём

Этот способ требует особого расположения домовладения – на расстоянии примерно в 100 метрах от водоёма, имеющего достаточную глубину. Кроме того, указанный водоём не должен промерзать до самого дна, где и будет расположен внешний контур системы. А для этого площадь водоёма не может быть меньше 200 кв. метров.

Этот вариант размещения теплообменника считается наименее затратным, но подобное расположение домовладения все-таки встречается не часто. Кроме того, могут возникать сложности, если водоём относится к объектам общего пользования

Очевидным преимуществом этого метода является отсутствие обязательных трудоёмких земляных работ, хотя с подводным расположением коллектора все-таки придется повозиться. И специальное разрешение на проведение таких работ тоже понадобится. Впрочем, геотермальная установка, использующая энергию воды, все-таки является наиболее экономичной.

Своими руками: что и как

Если уж монтировать геотермальное отопление своими руками, то внешний контур лучше все-таки купить в готовом виде. Конечно, мы рассматриваем лишь способы горизонтального расположения внешнего теплообменника: под поверхностью почвы или под водой. Скважинный вертикальный коллектор смонтировать самостоятельно гораздо сложнее, если вы не обладаете оборудованием и навыками бурения.

Тепловой насос – не слишком габаритное оборудование. В вашем доме он не займет много места. Ведь по размеру он сопоставим, например, с обычным твердотопливным котлом. Подключить к нему внутренний контур вашего дома – задача не сложная. Вообще-то делается всё точно так же, как и при организации отопления с использованием традиционных источников тепла. Главная трудность – устройство внешнего контура.

Такое расположение дома относительно пруда встречается чаще. Главное, чтобы водоём был не дальше, чем в 100 метрах от коттеджа

Лучшим вариантом будет использование водоёма, если такой найдется на расстоянии не более 100 метров. Необходимо, чтобы его площадь превышала 200 квадратных метров, а глубина – 3 метра, составляющие средний параметр промерзания. Если этот водоём вам не принадлежит, то проблемой может стать получение разрешения на его использование.

Если же водоём – это пруд, который находится у вас в собственности, то дело упрощается. Воду из пруда можно временно откачать. Тогда работы на его дне можно будет выполнять легко: нужно будет уложить трубы по спирали, закрепив их в этом положении. Земляные работы понадобятся только для рытья траншеи, которая нужна будет для присоединения внешнего контура к тепловому насосу.

После выполнения всех работ, пруд может быть снова заполнен водой. В ближайшие лет сто внешний теплообменник должен работать исправно и не доставлять хлопот его владельцу.

Если в вашем распоряжении оказался земельный участок, на котором вам только предстоит возводить жильё и растить сад, имеет смысл распланировать горизонтальный теплообменник грунтового типа. Для этого следует сделать предварительный расчет площади будущего коллектора, исходя из параметров, которые уже указаны выше: 250-300 квадратных метров коллектора на 100 кв. метров отапливаемой площади дома.

Если вам достался участок без строений и растительности, которую бы хотелось сохранить, грунт при сооружении внешнего горизонтального почвенного контура можно просто снять: это легче, чем выкапывать траншеи

Траншеи, в которые предстоит укладывать трубы контура, нужно выкапывать ниже уровня промерзания почвы. А ещё лучше – просто снять грунт на глубину его промерзания, уложить трубы, а после вернуть грунт на место. Работа трудоёмкая, сложная, но, имея большое желание и целеустремленность, вы сможете её выполнить.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя. Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

• на 4-5 кВт – 3000-7000 условных единиц;
• на 5-10 кВт – 4000-8000 условных единиц;
• на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной. Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. метров. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Видео о принципах и результатах эксплуатации

Если вам проще воспринимать наглядную информацию, то этот видеоролик позволит вам своими глазами увидеть, как именно функционирует геотермальная система, а также больше узнать о том, кому и почему этот вид отопления выгоден.

Предлагаем вам посмотреть небольшой видеоролик, в котором владелец горизонтального подпочвенного коллектора, расскажет о своих впечатлениях от его эксплуатации. Кроме того, посмотрев это видео, вы узнаете о текущих расходах, связанных с эксплуатацией системы геотермального отопления.

Каждый владелец частного дома выбирает сам, покупать ли ему услуги ресурсоснабжающих организаций или надеяться только на себя самого. При этом он руководствуется целым списком соображений. Задача, которую мы перед собой поставили, заключается не в том, чтобы подтолкнуть вас к готовому выводу, а в том, чтобы поделиться информацией о вариантах решения стоящей перед вами задачи. опубликовано econet.ru



Геотермальное отопление, принцип работы, монтаж своими руками

В последние десятилетия активная жизнедеятельность людей, удовлетворяющих свои потребности, начала очень негативно воздействовать на природу, окружающую среду. И теплоэлектростанции сыграли не последнюю роль в этом процессе. В то же время, общество стало понимать, что ресурсы природы являются небезграничными, именно поэтому в последние годы начали внедрять аналоги источников теплоснабжения. Одним из таких альтернативных способов отопить дом является геотермальное отопление. Система – проста и эффективна, а сделать ее можно собственноручно.

Геотермальное отопление

Заметим, что геотермальное отопление в США и европейских странах стало основным источником тепла, однако в России на сегодняшний день оно рассматривается только в качестве альтернативы газовому, электрическому, твердотопливному и другим видам отопления. Очень скоро геотермальное отопление станет основным, ведь отзывы говорят о том, что это рентабельный способ отопить свой дом без вреда для экологии и с выгодой для себя.

Принцип функционирования

Такое явление, как геотермальное отопление, принцип работы которого напоминает обычный холодильник, только наоборот, — становится все популярнее. Земля сохраняет тепло постоянно, можно нагревать объекты, находящиеся на ее поверхности. Суть в том, что изнутри землю нагревает горячая магма, а сверху благодаря грунту она не промерзает.

Тепловую энергию, которая получается в процессе отопления, использует геотермальная система, основанная на специальном тепловом насосе.

И принцип функционирования здесь следующий: сверху ставится тепловой насос, в специальную земляную шахту опускается теплообменник. Грунтовая вода идет через насос и нагревается. Таким образом, тепло, которое получается при этом, используется для промышленных или бытовых целей. Так и работает отопление подземным теплом.

Принципиальная схема работы теплового насоса

Заметим, что главным преимуществом такой системы является то, что при затратах электроэнергии в 1 кВт получаем полезную тепловую энергию в диапазоне от 4 до 6 кВт. Для сравнения, обычный кондиционер не способен преобразовать 1 кВт электроэнергии в 1 кВт тепловой энергии (закон сохранения энергии, т.к. потери при преобразовании одного вида энергии в другую, увы пока никто не отменял). Отопление за счет тепла земли окупится достаточно быстро при правильном подходе к реализации геотермального отопления.

Рекомендуем к прочтению:

Особенности системы

Конечно, не так-то и просто сделать геотермальное отопление своими руками, однако это вполне возможно. И для начала делается шахта. Параметры шахты рассчитываются для каждого случая отдельно. Ее габариты будут зависеть от климата в вашей местности, типа грунта, особенностей строения коры земли региона, домашней площади, где будет ставиться такая система. Как правило, глубина шахты составляет от 25 до 100 м.

Бурение скважин под тепловой насос

Далее монтаж геотермального отопления подразумевает такой шаг, как опускание в земную шахту труб, поглощающих тепло. Функции этих труб заключаются в следующем: они будут подавать тепло в насос, который будет повышать температуру жидкости и выводить ее в отопление. Заметим, что если вы решили сделать геотермальные системы отопления своими руками, то вам потребуется помощник, ведь трубы бывают очень тяжелыми.

Заметим, что в летний период отопление от земли,  работает в качестве кондиционера. Для этого нужно активировать обратный механизм. В процессе работы теплообменник будет брать охлаждающую энергию.

Способы работы системы

Это эффективная и экологичная система – термальное отопление, принцип работы ее может протекать в трех основных способах:

1. Используется тепловая энергия глубоких грунтовых вод. Такая вода – высокой температуры, тепловой насос ее поднимает и нагревает. Далее вода идет через теплообменник, отдавая основную часть своей энергии.
2. Данный способ требует от владельцев дополнительных расходов. В глубину грунта от 75 м и ниже спускают резервуар, в котором находится антифриз. Он нагревается и при помощи теплового насоса поднимается к теплообменнику. После того, как тепло отдается теплообменнику, антифриз идет обратно в резервуар.
3. А для третьего способа работы системы вообще не требуется оборудовать грунтовую шахту. Такое отопление из земли подойдет для обогрева зданий, имеющих выход на водоем. Так, по дну водоема от теплообменника ставятся зонды горизонтального типа и преобразовывают тепло воды на дне.

Виды тепловых насосов

Преимущества геотермальной системы отопления

Геотермальные системы отопления обладают несколькими преимуществами:

• Выделение тепловой энергии в несколько раз больше, нежели расход на электричество, которое требует насос.
• Экологическая безопасность больше, чем у других отопительных систем, так как геотермальные отопительные системы не производят никаких вредных выбросов.
• Для того чтобы геотермальная система функционировала, не требуется топлива или дополнительных химических средств. Поэтому она безопасна для владельцев и для окружения.
• В функционировании такого отопления нет риска взрыва или возгорания.
• При условии правильного монтажа отопительной системы она прослужит без техподдержки как минимум – 30 лет.

Устанавливаем геотермальное отопление самостоятельно

Сразу отметим такую особенность: тем, кто решится оборудовать отопление теплом земли, понадобится единожды вложить в это огромную сумму. Конечно, со временем эта стоимость окупится, так как жилье мы строим для себя не на год или два. Кроме того, каждый год стоимость на газ и электроэнергию повышается, а с геотермальной системой вы не узнаете, что такое эти ценовые скачки.

Рекомендуем к прочтению:

Заметим, что внутри помещения, которое вы хотите отопить, ставятся отопительные элементы, ничем не отличающиеся от водяного отопления. Ваше жилье будут обогревать радиаторы, а тепло в них будет идти по трубам.

Однако в данной системе основная ее часть будет скрыта под землей. Отопление энергией земли – это наличие скважины и теплообменника. В жилище потребуется только поставить прибор, который будет генерировать тепло – обычно он не занимает много места.

Принцип работы теплового насоса

На таком устройстве пользователь сможет производить регулирование температуры и подачу тепловой энергии. Установка самой системы отопления в жилье делается, как обычно, — с разветвлением трубопровода и радиаторов. Если у вас частный дом, или же само здание небольшое, то в таком случае генератор системы выводится в отдельное помещение или в подвал.

Распространение геотермальной системы отопления

Отопление с помощью тепла земли стало распространяться еще в конце 80-х годов в городах США, которые особенно тяжело переживали кризис. Сначала такую систему применяли состоятельные люди, которые таким вот образом экономили на отоплении дома, однако скоро система стала дешеветь, и более бедные американцы заинтересовались ею. И вскоре использование тепла земли для отопления стало прерогативой большинства американцев, которые владели частными домами. В европейских странах 20 лет назад статистические данные отмечали, что геотермальные системы отопления использовали примерно 12 миллионов граждан. И в течение всего этого времени до сегодняшних дней эта цифра только возросла.

Тенденции распространения геотермального отопления являются понятными. Ведь отопление за счет энергии земли – это удобно, экономично и безопасно.

Газовая система отопления хоть и является самой популярной, но по этой же причине каждый год запасы природного газа уменьшаются, стоимость на него растет и растет. А применение для обогрева дома твердого топлива – это трудозатратно. Кроме этого, вследствие сжигания дров и угля выделяется вредный углекислый газ, образовывается сажа и смолы. Поэтому геотермальное отопление становится все более распространенным и в России.
