alexxlabКак определить фазу и ноль без приборов безопасно
Содержание:
Наиболее распространенные заблуждения
Приведем часто встречающиеся заблуждения, связанные с определением нулевого и фазного провода:
- на нулевую жилу не поступает напряжение. Это предположение полностью неверно, поскольку она является полноценным участником электроснабжения;
- при наличии заземления короткое замыкание не возникнет. Полностью абсурдное предположение. Да, у заземления потенциал намного ниже, чем у фазы, но «вывести» через себя все излишки оно не сможет. Собственно, это и не является функциональным назначением «земли», ее задача – удаление паразитных токов, к которым относятся и статические;
- знать, где в розетке фаза и ноль необязательно, поскольку на работе оборудования это не отразится. Такое утверждение не является абсолютно верным, поскольку существует оборудование, требующее для нормальной функциональности соблюдения полярности.
В качестве примера такого оборудования можно привести контролер, управляющий работой газового котла.
При индикации ошибки «недостаточно напряжения» требуется поменять полярность.
Подобная проблема может возникнуть на генераторе импульсов, а также при подключении лабораторного измерительного оборудования;
- если в кабеле три жилы, и одна из них разноцветная, то она является заземлением. Никогда нельзя быть уверенным в этом, особенно учитывая, какая была неразбериха с ГОСТами в последнее десятилетие прошлого века. Поэтому лучше всегда проверять кабель.
Что такое фаза и ноль
Определение фазы потребуется, если при подключении новой розетки окажется, что вы не знаете, какой из проводой на выводе фазный, а какой нулевой
Фаза — проводник, по которому передаётся напряжение к потребителю.
Ноль — пустая фаза. Возвращает ток: создаёт непрерывную электрическую сеть при подключении устройств, а также выравнивает фазное напряжение.
Земля — провод без напряжения в трёхжильном кабеле. Осуществляет защитную функцию: удаляет статические, паразитные токи.
Для чего необходимо определить рабочую и пустую жилу
Многие приборы требуют соблюдения полярности для нормальной работы:
- терморегулятор;
- контролёр в системе газового котла;
- измерительное оборудование лабораторий;
- и другие.
Если подключить эти устройства без строгого следования правилам расположения проводов, никто не даст гарантии на срок службы и качество их работы.
Как определить ноль и фазу без приборов
Согласно ПУЭ (Правил Устройства Электроустановок) каждому проводу имеющему свое функциональное назначение соответствует своя определенная цветовая маркировка:
- фазный провод имеет изоляцию черного, белого, коричневого (наиболее часто используемого) цветов и их многочисленных оттенков;
- нулевой провод имеет изоляцию синего цвета с любыми его оттенками;
- земля находится в изоляции желто — зеленого цвета в полоску.
Если бы нормативные акты строго соблюдались, то проблем с определением, где фаза, где ноль, а где земля не существовало.
Для того чтобы легче было ориентироваться в коммутационных схемах на многих электрических приборах вводятся обозначения фазы, ноля и земли. Все проводники обозначаются в соответствии с государственными стандартами:
- L — этой латинской буквой обозначается фаза;
- N — по этому знаку находят нулевой провод;
- PE — этим сочетанием букв всегда обозначалась земля.
Однако визуальный метод имеет долю субъективизма, не всегда можно точно определить правильно цвет изоляции проводника. Кроме этого не все электрики придерживаются нормативных документов при проведении электромонтажных работ. В зданиях старой постройки, говорить о каких — либо стандартах цветовой маркировки проводки вообще не приходится.
Поэтому такой метод найти фазу и ноль без приборов существует с большой степенью условности, 100 % гарантии он не имеет. Однако он является единственным реальным способом среди других, типа применения сырой картошки, как определить фазу и ноль без приборов. Для получения достоверного результата лучше воспользоваться данными о соответствии проводов фазе, нулю или заземлению проверенных с помощью индикаторной отвертки или мультиметра.
Использование самодельной «контрольки»
Бывают случаи, когда необходимо срочно подключить электрическое устройство, а в домашнем хозяйстве отсутствуют необходимые приборы для определения фазы и нуля. Часто это происходит на даче вдали от благ цивилизации. Однако найти там электрическую лампочку, патрон от нее и кусок электрического провода не представляет больших проблем.
Изготовить самостоятельно контрольную лампочку не представляет труда. Достаточно подключить два провода к патрону и закрутить в него электрическую лампочку. Для удобства эксплуатации концы проводов оборудовать щупами (если такие удалось найти).
Принцип идентификации проводов «контролькой» не отличается от того как определить индикаторной отверткой фазу и ноль. Для определения фазы следует один из контактов «контрольки» подключить к любому из проверяемых проводов, а второй контакт соединить с заземлением. Если лампа будет светиться, то узнаете о принадлежности его к фазе.
Главный недостаток использования самодельной «контрольки» в отсутствии безопасности проведения работ.
Существует реальная возможность получения удара электрическим током.
Способы, которые мы не рекомендуем использовать
В интернете опубликовано много видео, как определить фазу, не пользуясь никаким специальным оборудованием. Например, при помощи сырой картошки или водопроводной воды. Мы хотим предупредить, что повторение таких сомнительных опытов может нанести существенный урон вашему здоровью.
Как определить ноль и фазу, причем сделать это с максимальной безопасностью, мы рассказали, поэтому нет необходимости в изобретении новых способов.
Альтернативные методы без использования приборов
Если ситуация складывается так, что ни индикаторной отвертки, ни мультиметра нет, а выяснить, какой контакт фазный, необходимо, используют визуальный способ определения контакта.
На кабеле часто встречается буквенное обозначение характеристик проводников. Так, за «фазой» закрепилась буква L, за «нулем» — N, а за «землей» — PE.
Иногда электрики при монтаже дополнительно маркируют фазный провод подвешенной биркой с обозначением.
Но более простым решением считается цветовая маркировка проводов. Правильное подключение их (в соответствии со стандартом) впоследствии облегчает работу электрикам, позволяя быстро ориентироваться в проводке.
По цвету провода
Цвета изоляции проводов подбирают таким образом, чтобы они максимально отличались друг от друга:
- «Фаза» имеет часто белый, черный или коричневый цвет.
- «Нуль» — синий и его оттенки.
- «Земля» — желто-зеленый.
Но не всегда нормативы подключения проводников соблюдаются. Потому ради безопасности лучше проверить напряжение в проводах независимо от их визуальной маркировки.
О чем говорят цвета проводов
Определить нейтральный, заземленный или провод под напряжением возможно также по цветовой маркировке. Нулевую фазу, как правило, обозначают любыми оттенками синего цвета. Для заземляющего провода используют только зеленый и желтый цвет или их комбинация. А вот в случае с фазой дела обстают сложнее — для их окраски используют в различные цвета, кроме синего, желтого и зеленого.
Он может быть белым, черным, коричневым, красным, оранжевым и т.д.
Этот метод определения не безопасен — цветовая маркировка не всегда соблюдается при монтаже. Электрик мог элементарно напутать. Поэтому лучше воспользоваться другими способами, ведь прикосновение к фазному проводу опасно для здоровья.
С помощью контрольной лампы
Этот способ считается самым рискованным, но выручает в ситуации, когда привычных тестеров нет под рукой. Проверяющему нужна лампа, закрученная в патрон, из которого отходят 2 провода. Для безопасного использования такого «прибора» лучше к концам проводов прикрепить щупы, а саму лампу обернуть защитным кожухом.
Одним отводом лампы нужно прикоснуться к металлической трубе (или другому заземляющему элементу), а вторым проверять контакт. Если лампа загорится, то диагностируемый контакт — «фаза».
Определить проводники можно и путем исключения:
- Поочередно прикасаются отводами лампы к двум из трех контактов, которые нужно идентифицировать.
Если лампа горит, значит, на этот момент задействована пара «фаза» — «нуль». - Чтобы определить фазный и нулевой проводники, одним из отводов тестера дотрагиваются до следующего из проверяемой тройки контакта. Лампочка тухнет при отсоединении от «фазы». Но случится это, только если в сети установлен защитный автомат. При его отсутствии индикатор горит даже в положении «земля» — «нуль».
- Для идентификации «земли», если не установлен защитный автомат, следует убрать заземление с кабеля и повторить тест. Теперь на этом проводнике лампа гореть не будет.
Если лампа горит, значит, на этот момент задействована пара «фаза» — «нуль».Собрать контрольную лампочку в домашних условиях несложно. Для этого понадобятся 2 проводника, соединенные с патроном, и сама лампочка, вкрученная в него.
В целях безопасности лампу лучше использовать неоновую, а на провода электрики рекомендуют закрепить щупы — это обезопасит и облегчит эксплуатацию «контрольки».
Поскольку метод с лампочкой является небезопасным, лучше его избегать.
youtube.com/embed/BhfsDklAJCU?feature=oembed» frameborder=»0″ allowfullscreen=»allowfullscreen»> Используем картошку
Понадобится:
- резистор на 1 МОм;
- 1 картофелина;
- 2 провода длиной по 50 см.
Один конец первого проводника подсоединяем к трубе, второй вставляем в разрезанную картошку. Другой проводник также вставляем одним концом в картофелину, а вторым «щупаем» жилы.
Ждём 5–10 минут.
Это довольно эффективный способ определить фазу и ноль без приборов
Фаза — появилось небольшое тёмное пятно. Ноль — нет никакой реакции.
В данном случае определение должно происходить с небольшой выдержкой времени при контакте жилы со срезом картошки
С помощью воды
Для определения полярности контактов по похожей методике опускают два провода в ёмкость с водой. Если вокруг одного образуются пузыри — это минус. Следовательно, вторая жила — плюс.
Этот способ также является опасным, при его использовании нужно соблюдать меры предосторожности
Применяя подручные средства для определения жилы под напряжением, необходимо быть крайне осторожным.
При несоблюдении мер безопасности, можно получить удар током.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:- -Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях.
В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются.
Видео: определение полярности без приборов
Советы от электрика
Владельцу, не обладающему широкими познаниями в области электротехники, важно прислушиваться к следующим рекомендациям опытных электриков:
- При использовании мультиметра необходимо детально изучить руководство по эксплуатации прибора, чтобы правильно вставить контакты щупов и настроить аппарат.
- Способ с контрольной лампой связан с повышенным риском поражения электрическим током, поэтому к нему не рекомендуется прибегать пользователю, у которого отсутствуют навыки электромонтажных работ.
- Не следует слепо полагаться на наличие маркировки или цветовое оформление изоляции проводов, без предварительной инструментальной проверки, поскольку не исключена вероятность ошибки при монтаже.
Правильно определённая принадлежность проводов позволит верно выполнить домашнюю проводку и подключить оборудование, обеспечив безопасность потребителя.
Полезные советы и общие рекомендации
Работа с электропроводкой требует внимательности и осторожности.
Электрики советуют:
- Не полагаться полностью на цветовую дифференциацию проводов или их маркировку, проверять контакты тестерами еще раз. Случаи нарушения норм электромонтажа нередки.
- По возможности избегать определения напряжение в проводниках с помощью «контрольки» или картофелины. Такие способы считаются экстремальными, и без опыта работы ими лучше не злоупотреблять.
- При эксплуатации мультиметра подробно изучить инструкцию перед применением. Обратить внимание на настройку прибора.
Случаи нарушения норм электромонтажа нередки.Монтаж проводки по стандартам облегчит дальнейшее подключение приемников и продлит срок службы всей электросети. Кроме того, выполнение необходимых норм по установке сделает потребление электроэнергии комфортным и безопасным.
Предыдущая
РазноеЭлектрическая энергия: что это такое, формулы, единица измерения
Следующая
РазноеОсциллограмма что это такое?
Как определить фазу, ноль и заземление самому, подручными средствами?
Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?
В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль).
Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?
Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.
Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.
На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.
Маркировка проводов по цвету
Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку
Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.
В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.
Согласно этому стандарту для квартирной электросети:
Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый
Защитный ноль (земля или заземление) — желто-зеленый провод
Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.
д.
Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.
Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).
КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.
ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

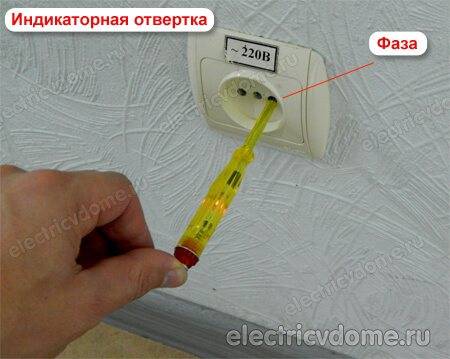

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.
Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится.
Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.
А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.
Что такое фаза, ноль, земля в электрике и зачем они нужны
Известно, что электрическая энергия вырабатывается на электростанциях с помощью генераторов переменного тока. Затем по линиям электропередач от трансформаторных подстанций электроэнергия поступает к потребителям. Разберемся подробнее, как подается энергия в подъезды многоэтажных домов и частных домов. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.
- Простое объяснение
- Углубляемся в тему
Простое объяснение
Итак, для начала простыми словами расскажем, что такое фазный и нулевой провода, а также заземление. Фаза – это проводник, по которому ток течет к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в направлении, противоположном нулевой цепи.
Кроме того, назначение нуля в проводке – выравнивание фазного напряжения. Заземляющий провод, также называемый заземлением, не находится под напряжением и предназначен для защиты человека от поражения электрическим током. Подробнее о заземлении Вы можете узнать в соответствующем разделе сайта.
Надеемся, что наше простое объяснение помогло понять, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов, чтобы понять, какого цвета фазный, нулевой и заземляющий проводники!
Углубляемся в тему
Потребители питаются от обмоток низкого напряжения понижающего трансформатора, который является обязательным элементом работы трансформаторной подстанции. Соединение подстанции и абонентов осуществляется следующим образом: к потребителям подводится общий проводник, отходящий от места соединения обмоток трансформатора, называемого нейтралью, вместе с тремя проводниками, представляющими выводы других концов обмоток. Простыми словами, каждый из этих трех проводников является фазой, а общий — нулем.
Между фазами в трехфазной энергосистеме возникает напряжение, называемое линейным. Его номинальное значение равно 380 В. Определим фазное напряжение – это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения 220 В.
Систему электроснабжения, в которой ноль соединен с землей, называют «системой с глухозаземленной нейтралью». Чтобы было предельно понятно даже новичку в электротехнике: по «земля» в электроэнергетике означает заземление.
Физический смысл заземленной нейтрали заключается в следующем: обмотки в трансформаторе соединены в «звезду», а нейтраль заземлена. Ноль выступает в роли комбинированного нейтрального проводника (PEN). Такой тип подключения к земле характерен для жилых домов, относящихся к советской застройке. Здесь, в подъездах, электрощит на каждом этаже просто заглушен, а отдельное подключение к земле не предусмотрено. Важно знать, что подключение и защитного, и нулевого проводника к корпусу щита очень опасно, т.
к. существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нуля, что означает возможность поражения электрическим током.
Для домов, относящихся к более поздней постройке, от трансформаторной подстанции предусмотрены те же три фазы, а также отдельный нулевой и защитный провод. По рабочему проводу проходит электрический ток, а назначение защитного провода – соединение токопроводящих частей с имеющейся на подстанции цепью заземления. При этом в электрощитах на каждом этаже имеется отдельная шина для раздельного подключения фазы, нуля и земли. Шина заземления имеет металлическое соединение с корпусом щита.
Известно, что нагрузка между абонентами должна распределяться равномерно по всем фазам. Однако заранее предсказать, какие мощности будут потреблять тот или иной абонент, невозможно. Из-за того, что ток нагрузки в каждой отдельной фазе разный, появляется смещение нейтрали. В результате между нулем и землей возникает разность потенциалов.
В случае, когда сечение нейтрального проводника недостаточно, разность потенциалов становится еще более значительной. Если связь с нейтральным проводником полностью потеряна, то высока вероятность возникновения аварийных ситуаций, при которых в предельно нагруженных фазах напряжение приближается к нулевому значению, а в ненагруженных фазах стремится к значению 380 В, что приводит к полный выход из строя электрооборудования. При этом корпус электрооборудования находится под напряжением, опасным для здоровья и жизни человека. Использование в этом случае разделенных нулевого и защитного проводов поможет избежать возникновения подобных аварий и обеспечит требуемый уровень безопасности и надежности.
Напоследок рекомендуем посмотреть полезные видео по теме, в которых даны определения понятий фаза, ноль и заземление:
Также рекомендуем прочитать:
- Что такое заземление и что такое заземление это за
- Как электричество передается на расстояние
- Как распределить нагрузку по фазам
youtube.com/embed/fNCIsi0RdeU» allowfullscreen=»allowfullscreen»> Опубликовано: Обновлено: 03.11.2017 11 комментариев
Phase Zero: последняя большая идея Пентагона | Центр глобального развития
БЛОГ
По
admin
20 июля 2007 г.
Хотите узнать больше от CGD? Подпишитесь на нашу еженедельную рассылку
В лексикон национальной безопасности вошел новый термин, любезно предоставленный Пентагоном. Это «Нулевая фаза». И это имеет некоторые потенциально тревожные последствия для внешней политики США и политики развития, особенно в Африке. К сожалению, эта концепция не получает того внимания, которого она заслуживает.
Министерство обороны (МО) тратит бессчетное количество часов на составление планов потенциальных войн. В каждом плане излагаются конкретные задачи и военные потребности для отдельных этапов войны, от подготовки к боевым действиям (этап 1), до начала военных действий (этап 2), до крупных боевых действий (этап 3) и до «постконфликтного периода». стабилизации (Этап 4), а затем к переходу к гражданскому контролю (Этап 5). Совсем недавно Пентагону пришла в голову идея, что большее внимание военных к предконфликтным ситуациям — превентивные действия — могут принести огромные дивиденды, сделав их ненужными для использования американских войск по всему миру. Вот тут-то и начинается Фаза Ноль. Она подразумевает, что перед далеко раскинувшимися региональными боевыми командованиями Америки стоит новая военная миссия — ликвидация корней нестабильности и терроризма в самых неблагополучных странах мира.
Обоснование этой новой миссии было изложено в Четырехлетнем обзоре обороны за 2006 год.
В QDR утверждается, что победа в «долгой войне» с терроризмом требует поддержки слабых и несостоятельных государств, чтобы они могли лучше защищать свои границы и территории и ликвидировать «неуправляемые пространства», гостеприимные для врагов Америки. Соответственно, вооруженные силы США должны расширять подготовку иностранных сил безопасности и сотрудничать с гражданскими агентствами США в привлечении развивающихся стран. Центральным элементом этой стратегии является недавно объявленное Африканское командование (AFRICOM), которое должно начать операции в конце 2008 года. По данным Пентагона , основной задачей командования будет «формирование» действий, направленных на смягчение тревожных тенденций до того, как они достигнут кризиса, а не традиционные операции, связанные с применением силы. С этой целью AFRICOM будет межведомственной операцией. Хотя командующим будет генерал с четырьмя звездами, один из двух его заместителей будет высокопоставленным офицером дипломатической службы США, а в состав командования войдет много сотрудников гражданских агентств США.
Так в чем же проблема? Разве мы не должны приветствовать военную заботу США о предотвращении конфликтов и устранении нестабильности в слабых и несостоятельных государствах? Опасность этой схемы заключается в том, что она ставит Пентагон на место водителя и угрожает милитаризировать взаимодействие США с Африкой. Межведомственная координация — это одно, но возлагать руководство этой интеграцией на Пентагон — рискованное предложение, о чем ясно говорится в недавней статье Washington Post. как «дипломатия» и «помощь в целях развития». Учитывая огромные ресурсы Пентагона по сравнению с гражданскими агентствами, любые «формирующие» действия, исходящие от AFRICOM, скорее всего, будут отражать военные приоритеты США и не будут учитывать более широкие политические соображения и соображения развития. В конце концов, главная забота Минобороны в слабых и несостоятельных государствах — наращивание потенциала местных сил безопасности. Вопрос о том, находятся ли эти силы под эффективным и подотчетным гражданским контролем, является второстепенной задачей.
В более общем плане вооруженные силы США совершенно не способны эффективно устранять структурные источники отсталости, отчуждения и нестабильности в странах-мишенях. Устранение таких недостатков потребует многолетнего подхода к управлению и развитию под руководством Государственного департамента и при поддержке Агентства США по международному развитию и других гражданских агентств, при этом военные будут играть вспомогательную роль. Центральным элементом этой стратегии является недавно объявленное Африканское командование. Стремление объединить все действия нулевой фазы в боевом командовании понятно. В отличие от Государственного департамента, который опирается на посольства на уровне страны, несколько командований обеспечивают привлекательную платформу для региональных подходов. Но, как я указал в недавней книге с Кейси Браун, эффективные общегосударственные подходы к нестабильным государствам работают лучше всего, когда каждому из «3D» — развитию, дипломатии и обороне — уделяется равное внимание.
Возлагая на Пентагон ответственность за общегосударственную интеграцию политики, AFRICOM рискует подорвать публичную дипломатию США, подчеркнув при этом наш имидж милитаристской нации. Это также укрепляет одно из самых тревожных наследий администрации Буша: передачу внешней политики США Министерству обороны. . С 9/11, Пентагон превратился в огромного поставщика экономической, гуманитарной помощи, помощи в области безопасности и борьбы с терроризмом не только в Ираке и Афганистане, но и в десятках африканских стран. государственному секретарю, чтобы возглавить глобальную деятельность страны, и скудные ресурсы, фактически выделенные Государственному департаменту и USAID для выполнения этого мандата. Огромные возможности Пентагона создают постоянное притяжение, оттягивая гражданское руководство внешней политикой США. Но окончательный ответ заключается не в том, чтобы сдаться этому притяжению, а в том, чтобы бороться с ним. Администрация Буша и Конгресс должны обеспечить, чтобы гражданская ветвь власти имела мандат, персонал и ресурсы, необходимые для формирования глобального участия США в «нулевой фазе» и после нее.
Заявление об отказе от ответственности
Сообщения в блогах CGD отражают взгляды авторов, основанные на предыдущих исследованиях и опыте в их областях знаний. CGD является беспартийной, независимой организацией и не занимает институциональных позиций.
Темы
Регионы
Африка
Эффективность помощи
Нестабильность и развитие
Подробнее
Сообщение в блоге
Возможности программы Всемирного банка для принимающих общин и беженцев в Африке
01 декабря 2022 г.
Сообщение в блоге
Переориентирует ли саммит лидеров США и Африки африканскую политику?
28 ноября 2022 г.
РАБОЧИЕ ДОКУМЕНТЫ
В чем смысл обучения?
21 апреля 2022 г.
РАБОЧИЕ ДОКУМЕНТЫ
Решение проблем здравоохранения в развивающихся странах Азии с помощью корректирующих налогов
20 апреля 2022 г.
Подпишитесь, чтобы получать еженедельные обновления разработки:
CountryAfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, Plurinational State ofBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, the Democratic Republic of theCook IslandsCosta RicaCote d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas )Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГу yanaHaitiHeard Island and McDonald IslandsHoly See (Vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, the former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMoldova, Republic ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarReunionRomaniaRussian FederationRwandaSaint BarthélemySaint Елена, Вознесение и Тристан-да-КуньяСент-Китс и НевисСент-ЛюсияСент-Мартин (фр.
