Геотермальное отопление дома теплом земли

Для обеспечения частного дома теплом традиционно используются агрегаты, работающие на электричестве, твердом, газовом или жидком топливе. В последние десятилетия в качестве альтернативного источника тепловой энергии используют солнечные коллекторы и тепло земных недр. Обогрев дома с помощью тепла земли называется геотермальным отоплением дома.

Геотермальное отопление дома за счет энергии земли

Отопление от земли пользуется растущим спросом, поскольку стоимость привычных энергоносителей неуклонно повышается, а запасы ископаемого топлива при этом сокращаются. Вложение денег в земляное отопление загородного коттеджа достаточно выгодно с учетом экономических перспектив и существенной экономии средств на автономное теплоснабжение в отопительный период.

Принцип работы теплового насоса

Однако, установки для кондиционирования воздуха имеют ограниченную работоспособность — они не могут функционировать при температуре ниже -5°C. А геотермальная система способна обеспечить обогрев дома независимо от температуры воздуха на поверхности. Это связано с тем, что в той среде, откуда она забирает тепловую энергию, естественным образом поддерживаются стабильные температурные условия.

Устройство геотермальной отопительной системы

Геотермия (наука о тепловом состоянии Земли) сделала возможным практическое применение тепловой энергии, которую земная кора получает от раскаленной магмы в центре планеты.

Специально разработанный тепловой насос для отопления дома устанавливается на поверхности, а в грунте или на дне водоема монтируется теплообменник. Тепловая энергия «выкачивается» на поверхность и позволяет нагреть теплоноситель в контуре отопления дома или объекта нежилого назначения.

Как происходит процесс обогрева

Геотермальное отопление частного дома — экономически эффективный вариант. Если использовать энергию земли для отопления дома, то на каждый киловатт электроэнергии, необходимой для работы оборудования, приходится от 4 до 6 кВт полезной тепловой энергии, полученной из недр планеты.

В сравнении с функционированием кондиционера увидим, что при его эксплуатации на получение 1 кВт тепловой энергии требуется затратить более 1кВт электроэнергии. Это связано с неизбежными потерями на преобразование одной энергии в другую и т.д.

Отапливать жилой дом за счёт тепловой энергии земных недр очень выгодно, но период окупаемости оборудования и затрат на монтаж займет определенное время.

Использование тепла земли для отопления дома не требует установки традиционного котла для нагрева теплоносителя.

В данном случае система состоит из трех составляющих:

• контур нагревания — геотермальный источник тепловой энергии;
• отопительный контур внутри дома — низкотемпературный радиаторный либо напольный;
• насосная станция — тепловой насос для перекачивания в отопительный контур тепловой энергии из контура нагревания в толще грунта или под водой.

Геотермальная система отопления может применяться также для обогрева теплиц, вспомогательных построек, воды в бассейне, садовых дорожек и т. д.

Оборудование для обустройства геотермального отопления

Геотермальное оборудование для глубинной отопительной системы позволяет аккумулировать извлеченную из окружающей среды тепловую энергию и передавать ее теплоносителю в отопительном контуре.

Список оборудования для обогрева с помощью тепла земли включает:

• Испаритель. Устройство располагают на глубине, и оно служит для поглощения находящейся в геотермальных водах или грунте тепловой энергии.
• Конденсатор. Позволяет довести температуру антифриза до необходимой для функционирования системы величины.
• Тепловой насос. Обеспечивает циркуляцию антифриза в контуре нагревания, контролирует работу геотермальной установки.
• Буферный бак — емкость для сбора нагретого антифриза. Позволяет передавать тепловую энергию земных недр теплоносителю. Бак, через который проходит теплоноситель, оборудован теплообменником в виде змеевика. По нему, отдавая тепло, движется нагретый антифриз.

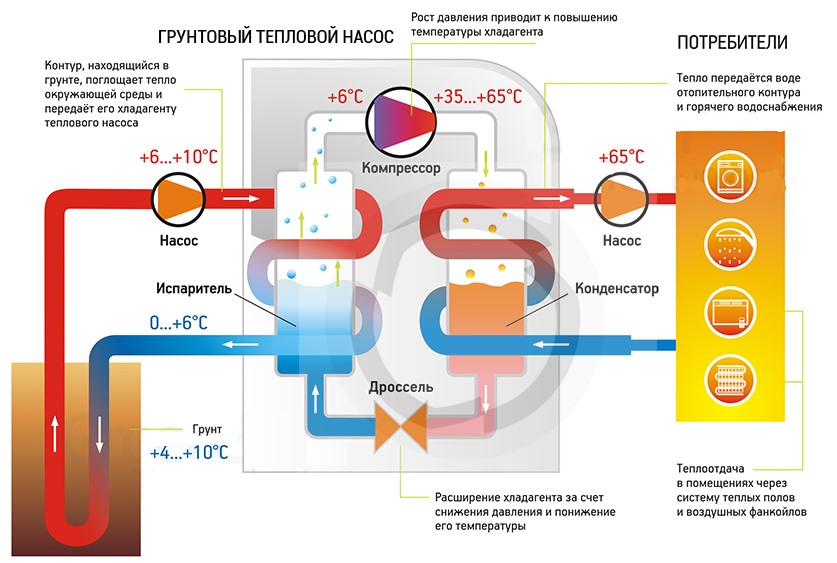

Схема устройства теплового насоса

Монтаж системы

Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.

С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.

Монтаж горизонтального теплообменника геотермальной системы отопления

Для обеспечения отопления дома теплом земли необходим монтаж системы:

• основная часть должна располагаться под землей или на дне водоема;
• в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.

Как выглядит геотермальное оборудование в доме

При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.

Различают два типа коллекторов:

1. Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).

2. Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.

   Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.

3. Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.

4. Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.

   Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.

Горизонтальный и вертикальный тип коллектора

Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.

Важно! Температура окружающей коллектор среды не должна опускаться ниже +5°C. Контактирующую с промерзающим грунтом верхнюю часть коллектора нужно защитить термоизоляцией для избежания потерь тепловой энергии.

Преимущества и недостатки

Отопление энергией земли имеет целый ряд преимуществ:

• Эффективность. По сравнению с расходами на электричество для работы теплового насоса система позволяет получить в несколько раз больше тепловой энергии.
• Экологичность. Данный вид отопления экологически полностью безвреден, отсутствуют выбросы в атмосферу.
• Безопасность. Нет необходимости использовать какое-либо топливо, химические средства и т.д., нет угрозы взрыва или возгорания оборудования.
• Минимальная потребность в техподдержке. Правильно смонтированная система способна проработать без какого-либо вмешательства не менее 30 лет.
• Экономичность. В ходе эксплуатации отсутствуют затраты на ремонт, что позволяет окупить монтаж отопления в течение 5-8 лет.
• Отсутствие необходимости контролировать работу системы.
• Низкий уровень шума при работе оборудования.
• Неисчерпаемость источника тепловой энергии, не требуется закупать и хранить энергоноситель.

Экологичность использования тепловой энергии недр

К недостаткам можно отнести:

• изначально высокие расходы на оборудование;
• необходимость вести сложные буровые работы на участке для монтажа вертикального контура или портить ландшафт подготовкой траншей для горизонтального теплообменника.

В умеренном климате геотермальные установки доказали свою эффективность. В северных же регионах данный вид отопления подходит для домов небольшой площади (до 200 м²).

Разобравшись, как работает система и из каких частей стоит, можно определить возможность ее монтажа на собственном участке. Преимущественно отопление из земли обустраивают на этапе строительства дома — в этом случае проще вести земляные работы, так как планировка участка и создание ландшафтного дизайна еще впереди.

Видео по теме:

Новость отредактировал: Igor — 10-08-2020, 16:15
Причина: заявка

Энергия земли для отопления дома

» Отопление частного дома

Монтаж обогревания насчитывает, увеличивающие давление насосы, батареи, трубы, коллекторы, крепежи котел, систему соединения терморегуляторы, бак для расширения, развоздушки. На открытой странице ресурса мы попытаемся определить для вашего особняка необходимые части монтажа. Каждый элемент роль. Поэтому выбор всех частей монтажа важно осуществлять правильно. Конструкция обогревания особняка включает некоторые устройства.

Когда большинство наших соотечественников слышит об отоплении дома с помощью тепла земли, они не понимают, о чем идет речь, в то время как в странах Европы этот альтернативный вид обогрева помещений с каждым годом становится все более популярным.

Схема работы теплового насоса.

В чем причина игнорирования альтернативных энергетических ресурсов в России? Учитывая дороговизну традиционных видов энергоносителей, правительство нашей страны заинтересовано в том, чтобы народ покупал их как можно больше, давая чиновникам заработать. В европейских государствах обстановка иная, там власти поощряют и даже субсидируют использование альтернативных источников тепла, ведь это позволяет улучшить экологическую обстановку в регионе и обрести независимость от поставщиков энергоресурсов.

Земля — надежный источник тепла

Земные недра богаты не только драгоценными металлами и камнями, в их глубине находятся огромные ресурсы геотермальной энергии. Доказательством этого служат извержения вулканов. Расплавленное ядро нашей планеты имеет температуру, достигающую нескольких тысяч градусов. Чем ближе к поверхности, тем больше остывает земля, но она сохраняет в себе геотермальное тепло глубин и способна передавать его дальше.

На глубине до 20 м температура земли никогда не бывает отрицательной и колеблется от 5 до 10 °С. Человечество заметило, что грунт отлично сохраняет тепло и решило использовать это его свойство для бесплатного обогрева своих жилищ.

Схема работы приточно-вытяжной вентиляции пассивного дома.

Во многих странах геотермальную энергию применяют для отопления домов и предприятий. Это не только позволяет улучшить экологию, но и обходится в разы дешевле, чем использование традиционных энергоресурсов.

Как у любого вида альтернативной энергии, у обогрева дома теплом земли есть свои преимущества и недостатки. К первым можно отнести отсутствие вредных выбросов в атмосферу, дешевизну энергии, длительный (до 30 лет) срок эксплуатации, полнейшая автономия от магистралей и возможность установки системы без специальных разрешений и согласований. Минусами геотермального отопления являются дороговизна установки оборудования, внушительный объем земляных работ при монтаже системы и ее постоянная зависимость от электричества. Хоть благодаря этой современной системе альтернативного отопления вам не удастся получить полностью бесплатное тепло, но обогрев жилых помещений тепловым насосом будет обходиться в 3-4 раза дешевле, чем при использовании привычных энергоресурсов.

Что собой представляет тепловой насос?

Обогрев дома теплом грунта осуществляется с помощью специального теплового насоса, подсоединенного к предварительно установленному трубопроводу. Тепловой насос представляет собой компактную отопительную установку, напоминающую по принципу действия и внешнему виду холодильную камеру. У них обоих есть конденсатор, компрессор, испаритель и дросселирующий прибор. Но если цель холодильника — отвод тепла наружу, вследствие чего в нем скапливается холод, то насос использует температуру грунта на глубине, компрессирует тепло и подает его в систему отопления и горячего водоснабжения помещения.

Схема отопления и горячего водоснабжения одноквартирного жилого дома.

В зимнее время агрегат берет тепло из земли и переносит его в жилье, а летом он способен охлаждать дом, забирая из него тепло и перенося его в почву. Установка очень экономно расходует электричество. Используя лишь 1 кВт электроэнергии, она продуцирует до 6 кВт энергии тепловой.

Прежде чем переходить к активным действиям по монтажу обогревательной системы, обратитесь к квалифицированному специалисту, который проконсультирует вас по поводу размещения установки в земле и доме, а также поможет вам подобрать вид системы, подходящий именно вашему участку. Он составит план обогрева, в котором будут учтены такие факторы, как общее соотношение между площадями дома и земельного участка, наличие и состояние вентиляции, объем жилых помещений, утепление стен и прочее.

Основные этапы установки системы альтернативного отопления

Вся работа по установке обогрева дома теплом земли совершается в несколько ответственных и трудоемких этапов. Ни в коем случае не пытайтесь произвести ее самостоятельно, монтаж и подключение системы должны выполнять профессионалы. Вам необходимо будет приобрести:

• тепловой насос;
• трубы для коммуникаций разного диаметра;
• раствор для трубопровода;
• соединительные клапаны.

Все оборудование и инструменты для монтажа отопительной системы имеются у специалистов.

Схема отопления дома энергией земли.

Горизонтальные установки, осуществляющие обогрев тепловым насосом, занимают много территории, поэтому их целесообразно располагать на придомовых участках, площадь которых достигает хотя бы 200 м². Если территория возле дома небольшая, тогда стоит отдать предпочтение вертикальным установкам, не занимающим много места.

Обогрев жилья теплом земли даст вам много преимуществ. вы перестанете зависеть от цен на газ и нефть и обеспечите себе круглогодичное комфортное существование, так как тепловые насосы осуществляют обогрев помещений зимой и охлаждение летом, а также являются бесперебойным источником горячей воды. Помимо этого, установив в своем доме обогрев без газа, вы внесете свою лепту в сохранение экологии Земли.

Источник: http://1poteply.ru/otoplenie/obogrev-doma-teplom-zemli.html

Зачастую старые, давно известные технологии обретают вторую жизнь за счет неиспользованных ранее качеств и принципов. Например, принцип работы холодильника предполагает конденсацию тепла во внутренней камере и перенос его наружу. Куда потом деть эту тепловую энергию, никто раньше не задумывался. До тех пор, пока не появилась потребность в экономии ресурсов и повышении энергетической эффективности. Вот тогда принцип конденсации тепловой энергии и воплотился в жизнь, как тепловой насос.

Тепловой насос может использовать тепловую энергию любой среды — земли, воды, воздуха. Далее будет рассматриваться в основном первый вариант — земля, как наиболее подходящий для средней полосы России. Принцип работы теплового насоса в этом случае будет таков:

Для «извлечения» тепла из земли используется хладагент — газ с низкой температурой кипения. Хладагент в жидком состоянии проходит по системе труб, закопанных в землю.

Температура земли на глубине более 1,5 метров одинакова летом и зимой и равна 8 градусам. Такой температуры хватает, чтобы проходящий в земле хладагент «закипел» и перешел в газообразное состояние. Этот газ всасывается компрессорным насосом, в этот момент происходит его сжатие и выделение тепла. Тоже самое происходит когда велосипедным насосом накачивают шину – от резкого сжатия воздуха насос становится теплым.

Тепловая энергия поступает на теплообменник, нагревая теплоноситель (воду) системы отопления. Отдавая тепло, хладагент остывает, и с помощью расширительного клапана вновь переводится в жидкое состояние. Цикл замыкается.

Принцип работы теплового насоса

Принцип работы теплового насоса довольно прост и эта технология получает все большее признание. В частности, в Европе тепловые насосы используются для отопления все активнее, и они считаются одними из самых перспективных способов отопления на сегодняшний день.

Вот основные преимущества использования тепловых насосов для отопления.

Экономичность. Единственные затраты энергии, которые требует эта технология — электричество на работу компрессора.

Автономность. Для этого вида отопления не требуется подведение газа, доставка угля или заготовка дров, не требуется согласования проектов и получения разрешений. А на использование энергии земли разрешение не требуется, и к тому же эта энергия будет доступна и бесплатна всегда, в отличие от топлива.

Низкие эксплуатационные затраты.

Экологичность. В современном тепловом насосе в качестве хладагента используется углекислота и углеводороды, не причиняющие вреда человеку и окружающей среде.

Безопасность. В отличие от газового отопления (а также от дровяного и угольного) здесь нет температур выше 60-70 градусов, поэтому достигается практически 100%-я пожаро- и взрывобезопасность.

Универсальность. Тепловой насос можно использовать как отдельно, так и совместно с газовым и любым другим отоплением, а также в качестве системы кондиционирования.

Условия, необходимые для нормальной работы теплового насоса, следующие:

Хорошее утепление здания. Чем теплее дом, в том числе — окна, двери, окна, тем меньше энергии потребуется для его обогрева.

При проектировании отопления следует учесть, что максимальная температура жидкости в системе отопления будет ниже, чем в классической. Поэтому необходимо использовать радиаторы с пониженной температурой отдачи. Однако это может быть и плюсом, поскольку в этом случае можно смело отдать большую часть мощности на долю теплых полов.

Источник: http://ingsvd.ru/main/heating/60-teplovojj-nasos-ispolzovanie-jenergii.html

Преимущества теплового насоса

Тепловой насос работает по достаточно простому принципу: в нем предусмотрен испаритель, тепло в который отбирается из грунта, а затем передается низкокипящему элементу – хладагенту или фреону. После этого полученный пар сжимается компрессором, который и повышает его температуру. Затем тепло передается в систему горячего водоснабжения и отопления дома. При использовании тепла земли для отопления дома владельцы здания получают максимум преимуществ, среди которых:

• эргономичность,
• максимальная производительность,
• высокая теплоотдача при низком потреблении энергии,
• экологическая чистота.

Также организовать отопление теплом можно при помощи коллектора, который предварительно зарывается в грунт. Благодаря такому коллектору у Вас появится возможность получить максимальный эффект от небольшой площади. Более того, в качестве источника энергии можно использовать и водоем, только в данном случае коллектор будет опускаться на дно пруда или бассейна, а тепло будет поступать из него даже в зимние дни.

Источник: http://ienerg.ru/otoplenie-chastnogo-doma/ot-zemli

Хотя геотермальное отопление за счет тепла земли является относительно новым направлением, перспективы такого решения очевидны. Благодаря установке специального оборудования появляется возможность получения дешевого, практически бесконечного типа тепловой энергии.

Как получить тепло в дом из земли

геотермальное тепло Земля даже в зимний период времени не промерзает полностью. Этой особенностью пользуются монтажные бригады, прокладывающие трубопровод ниже точки замерзания. Удивительно, но температура этих слоев редко опускается ниже, чем +5 +7°C градусов. Можно ли воспользоваться способностью земли аккумулировать тепло, извлечь его и использовать для нагрева теплоносителя? Конечно! Но чтобы сделать альтернативное отопление частного дома с помощью тепла земли возможным? потребуется решить следующие проблемы:

• Получение тепла — понадобится аккумулировать тепловую энергию и направить ее в аккумулирующий резервуар.

Нагрев теплоносителя. Нагретый антифриз должен передать тепловую энергию жидкости, которая циркулирует в системе отопления и ГВС.

Остывший антифриз необходимо отвести обратно к теплообменнику для дальнейшего нагрева.

Чтобы решить эти вопросы был разработан геотермальный насос с использованием тепла земли. Геотермальный тепловой насос позволяет извлечь количество тепла, которого более чем достаточно для производства большого количества тепла и использования в зависимости от конструкции и месторасположения дома в качестве основного или дополнительного отопительного оборудования.

Как работает геотермальное отопление дома, принцип работы

Подземное глубинное отопление из земли, это больше не фантастика. Такие установки можно спокойно купить в России. Причем геотермальные установки в состоянии работать как в условиях Севера, так и в южных широтах. Но какой принцип они используют в своей работе?

Еще в прошлом столетии был отмечен факт, что при испарении определенные типы жидкостей способны охлаждать поверхность. Именно это происходит когда протирают спиртом кожу перед уколом или поливают асфальтированную площадку, нагретую под солнцем. Этот принцип был взят в качестве основы для разработки холодильного оборудования.

Дальше возникла идея почему бы не пустить процесс охлаждения в обратную сторону и не получить вместо холодного горячий воздух. Большинство современных кондиционеров в состоянии не только охлаждать воздух в помещении, но и работать на его нагрев. Но недостатком таких устройств является то, что они ограничены температурой окружающей среды. Так, после того как отметка достигает -5 градусов, они прекращают работать. Геотермальные насосы для отопления частных домов от земли полностью лишены такого недостатка, хотя используют принцип, во многом напоминающий работу кондиционера на нагрев помещения.

Как устроено геотермальное отопление

схема работы системы обогрева теплом земли Как уже отмечалось, геотермальная система отопления из недр земли, во многом напоминает работу кондиционера в режиме нагрева. Что происходит в этот момент?

• В нижних слоях грунта, на дне реки или озера устанавливают водяные коллекторы, по которым циркулирует антифриз. Коллекторы поглощают тепло и высвобождают холод.

Нагретый антифриз с помощью насоса поднимается наверх.

В буферном баке происходит теплообмен. Нагретый антифриз отдает тепловую энергию теплоносителю или нагревает воду.

Остывший антифриз поступает обратно к коллекторам.

Существуют установки, которые в состоянии самостоятельно отапливать большие помещения, другие используются исключительно, как вспомогательное оборудование способное обеспечить от 50-75% потребности помещения в тепле.

Геотермальное оборудование для использования тепла земли

установленное геотермальное оборудование Принцип работы глубинной системы отопления дома, за счет энергии земли, основан на применении особого оборудования. Оно выполняет следующие функции: аккумулирует тепло окружающей среды, передает его теплоносителю системы отопления. Для этого используют следующие узлы:

• Испаритель — находится глубоко под землей. Функция испарителя заключается в том, чтобы поглотить тепловую энергию, находящуюся в окружающем грунте.

Буферный бак — собирает нагретый антифриз в одном месте, для передачи энергии теплоносителю. Состоит из внутреннего бака, в нем находится вода из системы отопления и внутренний змеевик, по которому движется нагретый антифриз.

Хотя природное низкотемпературное геотермальное отопление дома теплом земли дает достаточно тепловой энергии, наиболее практичным вариантом отопления при таком решении является подключение его к системе «теплый пол».

Монтаж и установка геотермального отопления

Основная сложность относительно монтажа геотермального оборудования связана с установкой контура теплообменника в грунте-земле. Хотя в интернете можно найти большое количество советов как выполнить эти работы самостоятельно, практика показывает, что большинство советов невозможно применить без специального профильного образования, следовательно, все работы должны выполнять профессиональные монтажники, являющиеся представителями производителя. После обращения к специалистам, геотермальные системы отопления частных домов за счет тепла земли устанавливаются в следующие несколько этапов:

1. Выезд инженера на дом. Во время первого визита берутся пробы грунта, определяются особенности местности и принимается решение о наиболее эффективном монтаже геотермальной системы. На эффективность установки может влиять также источник предполагаемого тепла. Более производительным считается монтаж теплообменников на дне водоема или у истоков термических источников.

Заключение договора и приобретение необходимого оборудования. Расценки могут существенно отличаться в зависимости от сложности проведения монтажных работ и других нюансов. Но в среднем, если выбран качественный немецкий производитель, стоимость установки будет приблизительно равняться его цене. Приобретение под ключ установки Vaillant для дома в 350 кв. м. обойдется приблизительно в 21 тыс. $

Монтажные работы. Отопление частного дома подземными геотермальными источниками тепла, а точнее, его эффективность во многом зависит от правильного проведения работ на этапе монтажа. После того как водяные теплообменники будут установлены в грунт, выполняется подключение к геотермальной установке и системе отопления дома.

Пуско-наладочные работы. Инженер запускает систему и выполняет точную регулировку устройства. После настройки подписывается Акт о сдаче работ.

Согласно действующему законодательству, предприятие устанавливающее оборудование, может предоставить дополнительные гарантийные обязательства при условии оплаты этих услуг. Такие гарантии обойдутся еще в дополнительную 1000 $.

Эффективно ли геотермальное отопление на Севере

Чтобы создать минимальные условия необходимые для работы геотермальной установки, достаточно соблюдения следующих условий:

• Температура слоя грунта, в котором расположены теплообменники, не должна опускаться ниже +5,+7°C градусов.

На протяжении всей системы, по которой протекает антифриз, созданы условия, позволяющие избежать его замерзания.

Геотермальный обогрев загородного дома выполнен после проведения всех необходимых расчетов и проектной документации.

Если учесть все описанные требования становится ясно, что такие установки могут быть эффективными, при соблюдении вышеперечисленных условий. Все же для северных регионов более целесообразно использовать такие установки для нагрева небольших площадей до 150-200 кв. м.

Гейзерное отопление частного дома

Производительность геотермального насоса во многом зависит от температуры грунта или воды, в которых находится теплообменник. В этом отношении жители Камчатки находятся в более выгодном положении. На полуострое Камчатка находится огромное количество термальных источников — гейзеров, которые не остывают даже в зимнее время года. Перед монтажом оборудования обязательно проводится геологическая разведка. Если теплый источник находится на территории дома, имеет смысл расположить теплообменники на дне этого водоема. Геотермальная энергия в таком случае окупится значительно быстрее.

Как с помощью геотермального насоса отопить дом

Технология обогрева дома подземным теплом наиболее востребована на Западе. Это в первую очередь связано с менталитетом жителей западных стран. Они привыкли делать долгосрочные инвестиции, которые полностью окупаются только через несколько лет. Да и немного найдется людей, которые в состоянии заплатить за установку оборудования около 20 тыс. $ единовременно. Но количество желающих стать независимыми от остальных источников отопления постоянно растет. Альтернативные способы геотермального отопления дома становятся более популярными, особенно если учесть постоянно растущую стоимость газа.

Источник: http://avtonomnoeteplo.ru/altenergiya/102-geotermalnoe-otoplenie-chastnogo-doma.html

Смотрите также:

• Энергия солнца для отопления дома
• Энергосберегающее отопление частного дома

05 апреля 2023 года

Геотермальное отопление и охлаждение | Департамент энергетики

Управление геотермальных технологий

Узнайте больше:

Информационный бюллетень: Что такое геотермальные тепловые насосы?

Ищете альтернативу новой печи или системе кондиционирования воздуха для вашего дома, здания, кампуса или сообщества? Технологии геотермального отопления и охлаждения являются отличным вариантом.

Что такое геотермальный тепловой насос?

Тепловые насосы перемещают тепло из одного места в другое с помощью электричества. Кондиционеры и холодильники являются двумя распространенными примерами тепловых насосов. Тепловые насосы также могут использоваться для обогрева и охлаждения зданий.

Температура на глубине около 30 футов под поверхностью остается относительно постоянной круглый год — от примерно 50°F (10°C) до 59°F (15°C). Для большинства районов США это означает, что температура почвы обычно выше температуры воздуха зимой и ниже температуры воздуха летом.

Геотермальные тепловые насосы используют постоянную подземную температуру для эффективного обмена температур, нагревания домов зимой и охлаждения домов летом.

Геотермальные тепловые насосы используют постоянную подземную температуру неглубокой земли в качестве накопителя тепла, что обеспечивает эффективное отопление и охлаждение. Системы могут различаться по типу коллектора и используемым соединениям.

Что входит в систему геотермального теплового насоса?

Система геотермального теплового насоса включает:

1. Подземный коллектор тепла — Геотермальный тепловой насос использует землю в качестве источника и поглотителя тепла (накопителя тепла) с помощью ряда соединенных труб, закопанных в землю рядом со зданием. . Петлю можно закапывать как вертикально, так и горизонтально. В нем циркулирует жидкость, которая поглощает или отдает тепло окружающей почве в зависимости от того, холоднее или теплее окружающий (внешний) воздух, чем почва.
2. Тепловой насос — Когда температура окружающей среды ниже температуры земли, геотермальный тепловой насос забирает тепло из жидкостей коллектора, концентрирует его и передает в здание. Когда температура окружающей среды выше температуры земли, тепловой насос отводит тепло от здания и хранит его под землей.
3. Подсистема распределения тепла — Традиционный воздуховод обычно используется для распределения нагретого или охлажденного воздуха от геотермального теплового насоса по всему зданию.

URL видео

Где можно использовать геотермальные тепловые насосы?

Геотермальные тепловые насосы могут быть:

• Используются для обогрева и охлаждения одного дома, одного предприятия или всего сообщества (кампус колледжа, район и т. д.)
• Реализовано в рамках нового строительства или добавлено задним числом для существующих зданий
• Устанавливается в городской или сельской местности.

Некоторые системы могут снабжать дома и предприятия горячей водой.

Подробнее: Выбор и установка геотермальных тепловых насосов

Геотермальные тепловые насосы

можно масштабировать для удовлетворения потребностей всего сообщества в отоплении и охлаждении в одной сети, как показано на этом рисунке. Другие технологии геотермального отопления и охлаждения, такие как централизованное теплоснабжение, также могут использоваться в коммунальной системе.

Является ли геотермальный тепловой насос таким же, как воздушный тепловой насос?

Нет, геотермальные тепловые насосы отличаются от воздушных тепловых насосов. Геотермальные тепловые насосы обмениваются теплом с землей, а воздушные тепловые насосы обмениваются теплом с воздухом.

Было доказано, что по сравнению с системами с воздушным источником геотермальные системы работают тише, служат дольше и требуют меньше обслуживания, и они не зависят от температуры наружного воздуха. Геотермальные системы обычно дороже, чем источники воздуха, но дополнительные затраты часто окупаются за счет экономии энергии.

Возможности финансирования геотермальной энергии сообщества

В июле 2022 года Министерство энергетики США (DOE) объявило об объявлении о возможностях финансирования проектирования и развертывания геотермального отопления и охлаждения сообществ (FOA), в рамках которого будет выделено 300 000–13 миллионов долларов на проекты, которые помогают сообществам в проектировании. и развертывание геотермальных систем централизованного теплоснабжения и охлаждения, организация соответствующей подготовки кадров, а также выявление и решение проблем экологической справедливости.

• FOA поможет расширить геотермальную энергию в масштабах сообщества, поддерживая новые системы и разрабатывая тематические исследования, которые будут тиражироваться по всей стране.
• Заявки закрыты в октябре 2022 года. Подпишитесь на информационный бюллетень The Drill Down, чтобы получать обновления о выборах и будущих FOA.

Чтобы изучить различные типы геотермальных тепловых насосов, посетите страницу EnergySaver Министерства энергетики или узнайте больше о выборе и установке геотермальных тепловых насосов .

Все, что вам нужно знать о домашнем геотермальном отоплении и охлаждении

Вы слышали о домашнем геотермальном отоплении и охлаждении? Это система HVAC, которая может сэкономить домовладельцам серьезные деньги на счетах за коммунальные услуги.

К сожалению, многие люди никогда не слышали о домашней геотермальной энергии или не понимают ее. Многие думают, что это как-то связано с улавливанием тепла вулканов или гейзеров.

Для большинства домовладельцев это было бы довольно сложно осуществить, и это серьезно ограничило бы количество людей, которые могли бы воспользоваться преимуществами геотермальной энергии.

К счастью, вам не обязательно жить рядом с действующим вулканом, чтобы установить эффективную и экономичную домашнюю геотермальную систему.

Домашнее геотермальное отопление и охлаждение на самом деле довольно просто. Вот как это работает.

Температура земли на глубине 10 футов ниже уровня поверхности постоянна и составляет 55 градусов по Фаренгейту круглый год.

Когда воздух за пределами вашего дома ниже точки замерзания, всего в 10 футах от заснеженной земли все еще 55 градусов.

Или когда лето приносит 96-градусная погода, земля под вашим домом держится на уровне 55 градусов.

Возможно, вы сталкивались с этим явлением дома, даже не подозревая об этом. Когда вы заходите в свой подвал в жаркий день, там приятно и прохладно, потому что температура земли по другую сторону вашего фундамента, как вы уже догадались, составляет 55 градусов.

Зимой даже неотапливаемый подвал остается относительно теплым из-за постоянной 55-градусной изоляции от окружающей земли.

Геотермальные системы, такие как система Dandelion Energy, используют преимущества этой природной константы. Они используют постоянную температуру, окружающую любой дом, чтобы нагревать или охлаждать его по мере необходимости.

Хотя это называется геотермальной энергией, геотермальные и другие домашние геотермальные системы не производят электричество. Они используют постоянную температуру земли для обогрева или охлаждения вашего дома.

Хотя многие геотермальные системы похожи, между ними есть различия. Некоторые использовали систему с замкнутым или разомкнутым контуром, контуры пруда или контуры заземления с гибкой катушкой.

У различных конфигураций петель для геотермального отопления дома есть свои плюсы и минусы. Инженеры Dandelion используют замкнутые системы. Они считают их наиболее эффективным и безопасным вариантом для домовладельцев.

При установке системы «Одуванчик» замкнутые трубы с водным раствором закапываются в землю под вашим домом. «Замкнутый контур» означает, что трубы ведут только к вашему дому. Они не подключены к более крупной инфраструктуре и не будут взаимодействовать с какой-либо жидкостью за пределами вашей системы.

Когда эта вода циркулирует по трубам Лютика, водный раствор внутри труб меняет температуру. Зимой этот 55-градусный раствор теплее наружного воздуха.

Система Dandelion протягивает этот теплый раствор по трубам и использует тепловой насос для нагрева воздуха в вашем доме. Это позволяет регулировать температуру воздуха в вашем доме до любой желаемой температуры.

Тот же принцип работает наоборот летом, когда система Dandelion использует температуру земли для охлаждения воздуха в вашем доме.

Неважно, жарко ли на улице 65 градусов или жарко 88 градусов. Ваша геотермальная система позволяет легко чувствовать себя комфортно дома.

Установка системы Dandelion может ежемесячно экономить домовладельцам до 50% расходов на отопление и охлаждение. Это разумная инвестиция, которая ведет к долгосрочной экономии, сохраняя при этом комфорт в вашем доме круглый год.

В США на отопление и охлаждение жилых и коммерческих зданий приходится около 11 процентов общего объема выбросов двуокиси углерода в стране.

Домашние геотермальные системы обеспечивают нулевые выбросы углерода. В течение года использование одной системы Dandelion Energy сокращает выбросы углекислого газа в объеме, достаточном для удаления двух автомобилей с дороги.

Эти чудеса инженерной мысли более безопасны для вашего дома, чем традиционные системы отопления и охлаждения. С геотермальной системой Dandelion нет риска взрыва или утечки угарного газа, которые могут подвергнуть опасности вашу семью.

В то время как цены на электроэнергию, нефть или природный газ колеблются, стоимость эксплуатации геотермальной системы практически не меняется. Затраты на электроэнергию геотермальной системы невелики и редко меняются от месяца к месяцу.

Несмотря на многочисленные преимущества, установка обычной геотермальной системы для типичного дома раньше стоила до 50 000 долларов и более.

Однако инженеры компании Dandelion, дочерней компании проекта Google X, решили снизить эти расходы. Благодаря своей изобретательности геотермальные системы теперь доступны большему количеству домовладельцев.

Вместо использования больших буровых установок, подобных тем, что используются для бурения артезианских скважин, Лютик начал экспериментировать с меньшими и более эффективными буровыми установками, которые делают одну или две глубокие скважины шириной всего в несколько дюймов.
