Дымоход в гараже: особенности, методы установки

Автовладельцы не с чужих слов знают, что такое необогреваемый автогараж русской зимою, когда в холодильнике теплее. Ледяной мотор не стремится включаться с первого раза, застывает масло, тяжело открываются дверки и окна, а ремонтные работы по автомашине становятся каторгой. Если пользователь использует свой гараж в роли мастерской, то устройство системы обогрева просто необходимо. Выполнить дымоход в гараже профессионально и безопасно для окружающих не так уж и сложно и не потребует много времени и средств, если прислушаться к советам специалистов.

Содержание

  • 1 Способы прокладки труб и варианты выхода дымохода
  • 2 Виды подходящих материалов для изготовления дымохода
  • 3 Технология сооружения дымохода в гараже
    • 3.1 Материалы и инструменты
    • 3.2 Чертежи и расчеты
    • 3.3 Изготовление необходимых деталей и сборка дымохода
    • 3.4 Инструкция и этапы монтажа конструкции
    • 3.5 Проверка системы
  • 4 Особенности эксплуатации

Способы прокладки труб и варианты выхода дымохода

Принципиальная схема сооружения газохода для буржуйки сможет быть выполнена по одному из 3-х вариантов, отличающихся по зоне месторасположения газохода и его точки вывода из гаража наружу.

Способы прокладки труб и варианты выхода дымохода

Базисные схемы расположения правильного дымохода:

  1. Дымоотвод будет выводиться в атмосферу через стену на положении 210-255 мм от потолочного покрытия. Это сегодня — оптимальная и действенная норма, поскольку часть дымоотводящейтрубы, проходящей через гараж, несомненно будет выполнять роль “аккумуляционной батареи”, мощного теплового устройства, тепло которого вливается в общий баланс подогрева гаража. Поэтому для создания и поддержания необходимой температуры окружающего воздуха потребуется расходовать меньше твердого топлива.
  2. Второй метод очень редко используют для обогрева автогаражей либо СТО, поскольку устройство его довольно трудоемкое во время выполнения монтажных операций. В данном варианте дымоотвод проходит сквозь все комнаты, не входя в отверстие в стенке, а подымается к потолочному своду и вводится в атмосферу через крышу здания. Устройство довольно эффективно для подогрева гаражного помещения, но для вывода дымовых газов потребуется проделать целый ряд мероприятий, чтобы предохранить от перегрева абсолютно все пожароопасные строительные материалы, которые находятся в зоне пересечения с трубой.
  3. Третий способ сооружения — наименее качественный по теплопередаче, но обладает гораздо большей пожароусточивостью. В таком варианте дымоход практически сразу выводят на двор и фиксируют вертикально впродольнаружной стенки гаража. При этом, тепловая энергия для подогрева строения будет распространяться только от самой плиты. Труба, даже при высококачественной изоляции, станет стремительно выхолаживаться и забирать от печки дополнительную энергию, увеличивая потери в окружающую среду, а следовательно, для разогрева объекта и сохранении требуемой температуры воздуха понадобится большее количество твердого топлива.

Наиболее часто в ситуациях автогаражей либо СТО избирают первый, пореже — третий, и очень редко — второй способ.

Виды подходящих материалов для изготовления дымохода

После выбора варианта плиты, нужно подумать о дымоходе для буржуйки в гараже. Создавать его из кирпича для элементарной портативной печи очень дорого и неоправданно, в связи, с чем надежнее остановить свой выбор на стальной либо асбестобетонной конструкции. В трубу вставляется заслонка для перекрытия патрубка к источнику тепла.

Такую трубу можно купить либо сделать своими руками, в частности, методом гибки легированного стального листа. Предпочтительнее выбрать металлический дымоход, который считается более долговечным и подходящим для использования в нежилых помещениях.

Перед тем как сделать дымоход, кроме дымоотводящей трубы, дополнительно потребуются строительные материалы:

  • Грибок с целью укладки на внешний выход трубы;
  • герметическая паста для уплотнения щелей;
  • пригодные по размеру труб соединительные колена;
  • термоизоляция;
  • проходная гильза для выполнения дырки в кровле.

Технология сооружения дымохода в гараже

Установку дымоотвода собственными силами, необходимо начинать с определения месторасположения, где произойдет объединение внешней и внутренней составляющей дымовыводной системы печи. Это вполне сможет быть пустой промежуток непосредственно под крышей. На корпус буржуйки помещают абсолютно все узлы и детали по очередности. На выходе из плиты допускается использовать не тонкий металл, а чугунное колено. Продолжительность эксплуатации в этом варианте, значительно возрастет.

Компоненты трубы нужно ставить до тех пор, пока конструкция не достигнет обозначенного места сборки. В зоне прохождения свода подготавливают просвет, с размером большим диаметра дымохода. Подобное делают для наилучшей фиксации и теплоизоляции в перекрытии.

В том случае, если поблизости проходящего газохода размещаются пожароопасные стройматериалы, их непременно убирают либо, теплоизолируют. Перечисленные мероприятия помогут сберечь гараж от возможности возгорания, поскольку в период подъема температуры в печке, труба также больше разогревается, это обязательно повлечет к созданию пожароопасной ситуации.

Материалы и инструменты

Компоновка сооружения производится снизу на верх, в таком случае начиная от топки до оголовка, для этого потребуются:

  • Переходный модуль из фитингов от печки к дымоходу, а в зависимости от разновидности, вероятно, потребуется ответвление;
  • мультислойнаятруба;
  • шибер-затвор, даёт возможность отрегулировать тягу;
  • огнеустойчивые стройматериалы для установки хода сквозь свод;
  • пластинки из покрытой цинком стали, габаритом приближенно 500х500 мм — для защиты доступа;
  • изоляционные материалы для теплозащиты перехода кровельного пирога, к примеру, зонд ради защищенности извне;
  • оголовок дымовой трубы;
  • хомуты с целью закрепления сборочных элементов из подсчета одна штука на каждый узел крепления к стене;
  • конденсатосборникдля стекающей воды;
  • сверхвысокотемпературныйгерметик с целью изоляции стыковочных швов;
    трубы разного диаметра металлические из подсчета 1 шт/м дымопровода;
    проволока некорродирующая для растяжки;
  • метизы, гвозди.

Список инструментария незначительный:

  • Электродрель со свёрлами по бетонным конструкциям и дереву;
    лобзик;
  • отвёртка и ключ гаечный с целью монтажа системы крепления;
  • пластмассовые вставочки (дюбеля) в целях крепления держателей;
    молоток.

В зависимости от строительной конструкции дымопровода возможно понадобятся и иные инструменты и приспособления, что будет понятно после оформления эскизного проекта.

Чертежи и расчеты

Запланировав район монтирования буржуйки, и выработав принципиальную схему дымовой трубы и ее расположение, рекомендуется оформить эскиз, который далее зримо продемонстрирует, какие конкретно компоненты потребуются с целью монтажа устройства.

Чертежи и расчеты

Он может быть несложным, если что-то не понятно, то можно обратиться к профессионалам, они укажут на неточности и помогут сориентироваться в строительной конструкции. Эскиз, возможно, выполнить от руки, только самое главное — тщательнейшим образом замерить и выставить на нем истинные расстояния и габариты.

С данным изображением нужно идти в специальный гипермаркет, в котором многоопытный менеджер-эксперт без усилий, основываясь на вписанные характеристики, выберет абсолютно все требуемые компоненты дымопровода.

В случае, если труба будет выполняться своими силами, ее устанавливают в форме прямой конструкции, поскольку модели дымоотвода со сложным углом, произвести своими руками — невозможно. Весьма важно не забывать, что, в случае, если дымопровод станет переходить через несколько перекрытий, то сопряжения разных частей дымоходной конструкции, должны находиться друг от друга не менее чем на 310 мм. Перечисленное ограничение – обязательно для применения в гаражах. При возможной разгерметизации сборок под воздействием высокой температуры сможет возникнуть огнеопасная ситуация.

Изготовление необходимых деталей и сборка дымохода

Произведенные в заводских условиях компоненты дымоотвода содержат абсолютно все нужные элементы, из которых возможно правильно подобрать элементы для самых разных конструкций дымоотвода любого уровня сложности. В торговых центрах выставлены как обыкновенные комплексы — стальные трубы без теплоизоляции, сэндвич-детали, и все требуемые соединительные узлы. В связи, с чем рекомендуется для обеспечения пожаробезопасности дымовой трубы и продолжительной ее работы, применить заводскую конструкции, а не изготовленную кустарным способом.

Изготовление необходимых деталей и сборка дымохода

Приобретая дымоотвод, нужно просчитать Д трубы. В случае, если его закупают для заводской буржуйки, то исходят от диаметра патрубка этого нагревательного прибора. В том случае, когда печка кустарная, то Д обязан быть в районе 90 и 160 мм, что связано с объемом топочного пространства. Подсчитывается диаметр незамысловато — он обязан быть превышать сечение топки в 2.8 раза, в том случае, если вычислялся Д в мм, а объем – в л. Так для бесхитростной печки “Гном” – диаметр дымохода составит 110.0 мм при топке – 40.0 л.

Изготовление необходимых деталей и сборка дымохода

Инструкция и этапы монтажа конструкции

После того как все будет приготовлено, возможно установить дымопровод из единичных компонентов. В случае, если их в совокупности довольно много, то взяв за базу схему, заранее на свободной площадке складывают все компоненты в требуемой очередности, таким образом, гораздо проще будет выполнить процесс сборки по месту.

Первоначальным этапом надлежит выполнить облицовку стены за топкой и дымоходной трубой термостойким материалом, к примеру, асбестом. Затем, в стенке либо в потолке требуется выполнить сквозной проход сечение, которого зависит от выбранного метода термоизоляции.

В случае, если стенка бревенчатая, потребуется произвести либо купить деревянную коробку, с круглым отверстием на 5 мм превышающей диаметр дымохода. Края его обязаны выходить из стенки либо потолка на 160 -210 мм.
Если стенка кирпичная, тогда в выполненное отверстие, размещают особенный проходной стакан. Этот элемент требуется прочно зафиксировать и с внешней, и с внутренней конструкции стены.

Последующим этапом выполняют соединение партубка от печи с возведенным на крыше участком трубы с использованием нужного хомута, для предотвращения выхода дымовых газов. В том случае, если проход организован в стенке, то последующим элементом трубы ставится колено с небольшим углом.

Если же дымоотвод станет выходить сквозь площадь потолка, в таком случае ставится гладкий участок дымохода, с расчетом, чтобы он либо завершался за 400 – 500 мм от свода, либо же подымался над кровлею на 300 – 400 мм.

Необходимая суммарная высота дымопровода должна быть не менее 5 м, но в варианте с трубой для времянки во вспомогательных комнатах уровень можно сократить. Самое главное — возвысить ее над крышей, в соответствии с установленными государственными нормами.

Внешняя труба утепляется либо сделана из сэндвич-сегментов. Дымоотвод для прочности закрепляется к стенке особыми кронштейнами, которые также смогут быть включены в покупной комплект или быть сделаны своими руками из железного уголка.

Возвысив трубу вплоть до уровня конька кровли и капитально зафиксировав ее на стенке, поверх на дымоотвод одевают грибок, который предохранит сооружение от проникновения внутрь листвы и атмосферной влаги.

Проверка системы

Дымоход полностью готов, однако прежде чем его зафиксировать, нужно потопить источник тепла и проконтролировать плотность и тягу. В варианте обнаружения проблем по данным параметрам, потребуется устранить первопричину, а уж после этого закреплять конструкцию. В том случае, если внешняя часть дымопровода вышла довольно высокой, рекомендуется устанавливать проволочные растяжки, накрепко соединив конструкцию, с тем, чтобы при мощном урагане либо сходе снежных масс с кровли, труба не была повреждена.

Для того чтобы качественно сделать дымоотвод в гараже нужно соблюдать строгие рекомендаций:

  1. Производя сборную конструкцию, внутреннюю часть пропускают под уклоном вдоль стенки, с тем, чтобы теплопередача исходила не только от печки, но и от дымовентиляционного канала.
  2. Прямоточный дымоход помещают на объектах, рассчитанных для краткосрочного нахождения персонала. Поскольку при подобной конструкции тепловая энергия в здании хранится, до тех пор, пока работает печка, после ухода персонала отделение стремительно простывает и создается конденсация на трубе и других металлических конструкциях в гараже.
  3. В зонах излома должна быть установлена дверка для контроля и чистки сажи.
  4. На этапе оформления чертежа дымовой трубы печки, нужно избегать прямых углов, с тем, чтобы не образовывать препятствий дымовым газам.

Особенности эксплуатации

Дымоотвод в гараже требует периодическое обслуживание. Которое заключается в обследовании наружного вида системы и сажеочистки внутреннего пространства газоходов. Количество обслуживающих этапов исключительно зависят от конструкции дымохода. В том случае, если это асбоцементный дымоотвод — то его необходимо прочищать чаще из-за шершавой поверхности, на которой интенсивно собирается сажа. Железный дымоотвод из буржуйки, со временем сможет покрыться пятнами от пережога и вовсе прогореть. Данные сбои приводят к дополнительным затратам — понадобится замена дымохода.

Для железного дымохода многократность выполнения чистки трубы – 1 раз/год. Равным образом необходимо осуществлять ревизию наружного состояния используемого материала — возможно, какие-то части могли перегореть.

Доскональный осмотр внешнего состояния дымопровода дает возможность своевременно диагностировать необходимость в смене того либо другого узла. Нельзя игнорировать эту процедуру — поскольку через дыры в дымопроводе чад станет следовать в гараж, а последующая работа нагревательного устройства будет невозможна. Систематическая очистка от сажи, наоборот, сможет помочь увеличить период работы дымовых труб, а так же создаст условия, когда тяга будет на высоком уровне, а буржуйка будет работать эффективнее.

Невзирая на несложность и малую себестоимость установки, печь-буржуйка на сегодня является актуальным источником для обогрева. Несмотря на свои скромные размеры, она гарантирует идеальную теплопередачу и создание в помещении комфортных условий, но для этого потребуется правильно обустроить дымоотвод для печи.

через стену и крышу, схема монтажа

Любое помещение требует отопления, и для этой цели применяются разные отопительные системы. Одной из самых популярных за счет простоты сборки, компактных размеров и мобильности является буржуйка. При самостоятельном возведении правильно организовать ее работу можно только эффективно выводя дым, который будет образовываться при работе. Поэтому нужно знать, как правильно сделать дымоход для буржуйки в гараже или в доме.

Выбор материала изготовления дымохода для буржуйки

Конструкции дымоотведения часто возводятся из кирпича, однако, поскольку буржуйка является переносной печью, подобный вариант для нее не подходит. Отличной заменой кирпичу станет металл или асбестоцемент для самой верхней части трубы. Именно эти материалы удобны в работе даже для новичков в строительстве, а также способны выдерживать высокую температуру.

Наиболее подходящим металлом для изготовления трубы дымохода является нержавеющая сталь.

Особенности при составлении чертежей и работе

Так как правильно сделать дымоход для буржуйки можно, только разобравшись в конструкционных особенностях и особенностях работы с используемым материалом, следует изучить несколько рекомендаций:

  • Поскольку дымоход после долгого времени эксплуатации может прогореть и потребовать замены, лучше остановиться на разборной конструкции, которая будет занимать минимум места. Так, дымоход для буржуйки можно разбить на части, доходящие до стены или перекрытия, и элементы, выходящие наружу, а в случае необходимости произвести замену.

Советуем изучить подробнее статью об установке дымохода из сэндвич-трубы своими руками в дополнение к данной статье.

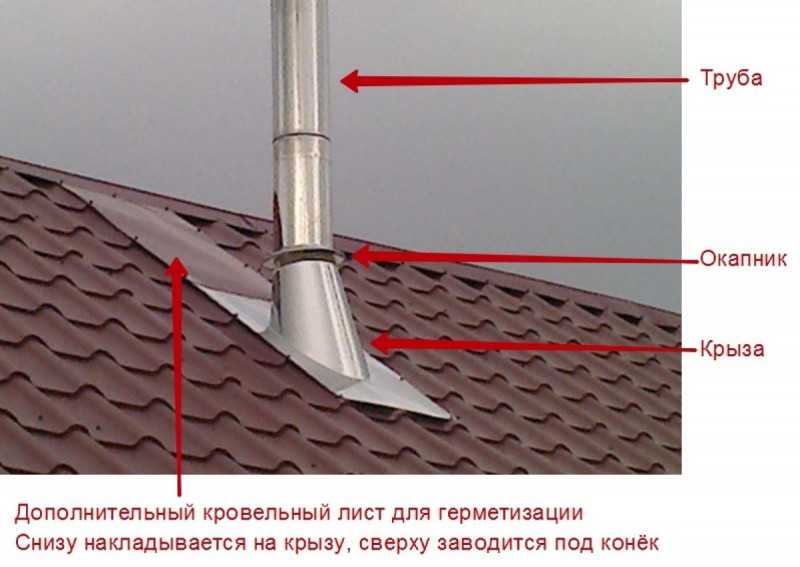

На схеме показан правильный монтаж и вывод дымохода через крышу

Совет: Дополнительно скрепить и загерметизировать швы между частями дымохода для буржуйки можно с помощью асбестового шнура или жаростойкого герметика.
  • Конструкция дымохода может быть разделена на две детали, одна из которых выводит дым, а другая играет теплообменную роль. Если дымоход создается для гаража, который не нужно постоянно отапливать, можно сделать дымоход для буржуйки через стену с прямым доступом к улице. В ином же случае трубу нужно провести по помещению.

Рекомендуем прочитать статью об устройстве коаксиального дымохода и найти ответы на интересующие вопросы.

Регулировать теплообмен поможет заслонка, вмонтированная внутрь буржуйки у входа в дымоход

Современные модели буржуек имеют множество модификаций, что позволяет эффективно отапливать большие помещения и использовать агрегат с большим уровнем безопасности. При наличии определенных навыков можно перенять некоторые элементы при создании дымохода для буржуйки своими руками:

  • С помощью специального плотного запора исключить риск задымления.
  • Добавить задвижки, которые помогут контролировать интенсивность горения.
  • Приобрести систему, которая перерабатывает выделяемые газы, повышая тем самым производительность.
  • Выполнить отделку огнеупорным материалом, чтобы тепло уходило медленней, а конструкция не перегревалась.

Как сделать дымоход для буржуйки

Основными материалами, необходимыми для работы, являются металлические трубы. Это могут быть уже готовые приобретенные элементы или собственноручно изготовленные из цельного листа металла.  Советуем прочитать о выборе материала под дымоход на нашем сайте.

Определиться с диаметром трубы дымохода для буржуйки можно исходя из объема ее камеры: так, стоит выбирать диаметр (в мм) в 2,5-2,7 раза больше объема (в л).

Помимо основы для дымохода также понадобятся:

  • Тройник с заглушкой.
  • Стыковые колена.
Совет: Если основной целью установки буржуйки и дымохода является прогрев помещений, стоит сделать трубу с несколькими коленами. Однако каждое из них должно иметь протяженность не более метра и наклон менее 90 градусов. Для других целей подойдет прямоточный дымоход.
  • Грибок для завершающей верхней части дымохода.
  • Проходной стакан.
  • Теплоизоляционный материал.
  • Жаростойкий герметик (Советуем подробнее прочитать о применении жаростойких герметиков на нашем сайте).

Коленчатый и обычный дымоход должны иметь общую вертикальную часть не менее высоты самой постройки с добавлением возвышения над перекрытием 0,5-1,5 м в зависимости от того, плоская это крыша или имеющая конек

Дымоход для буржуйки своими руками

Наиболее простой для самостоятельного возведения вариант предполагает:

  • Последовательное вертикальное прикрепление труб друг к другу, начиная от отверстия для дымохода в печи.

Для соединения частей трубы понадобятся сварочный аппарат и защитная одежда

  • Заполнение швов герметиком.

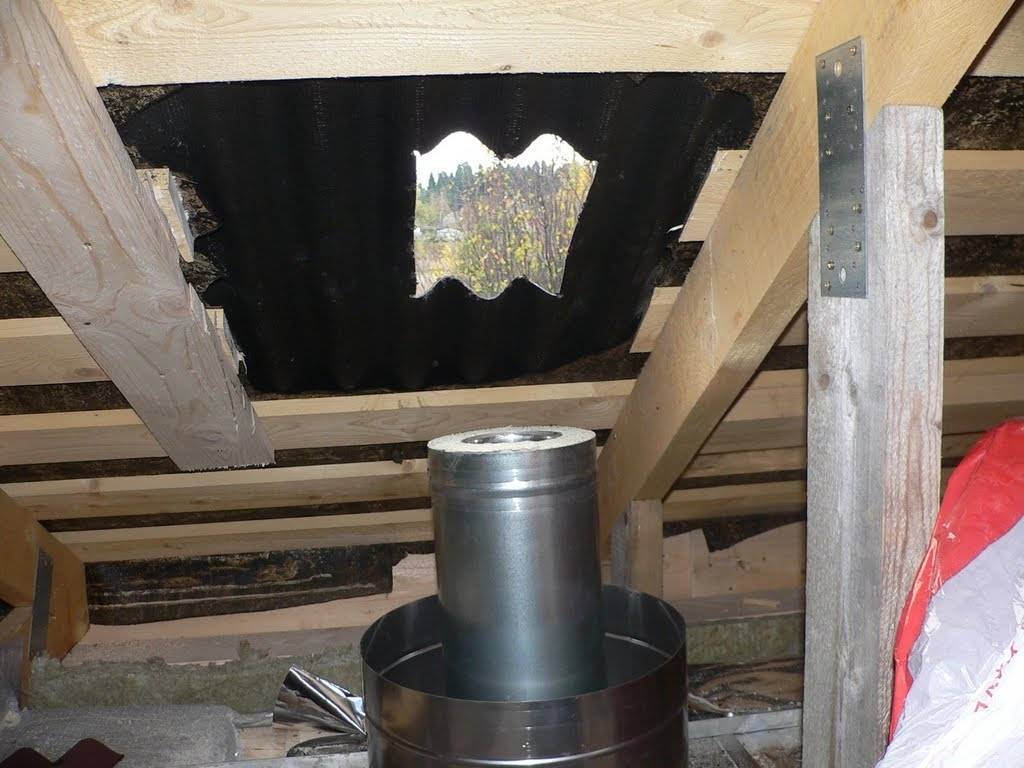

  • Создание отверстия в перекрытии или крыше, удаление из него утеплителя.

Расстояние от буржуйки до первого колена дымохода должно быть не менее метра. Только так дым будет хорошо выходить, а не скапливаться в помещении

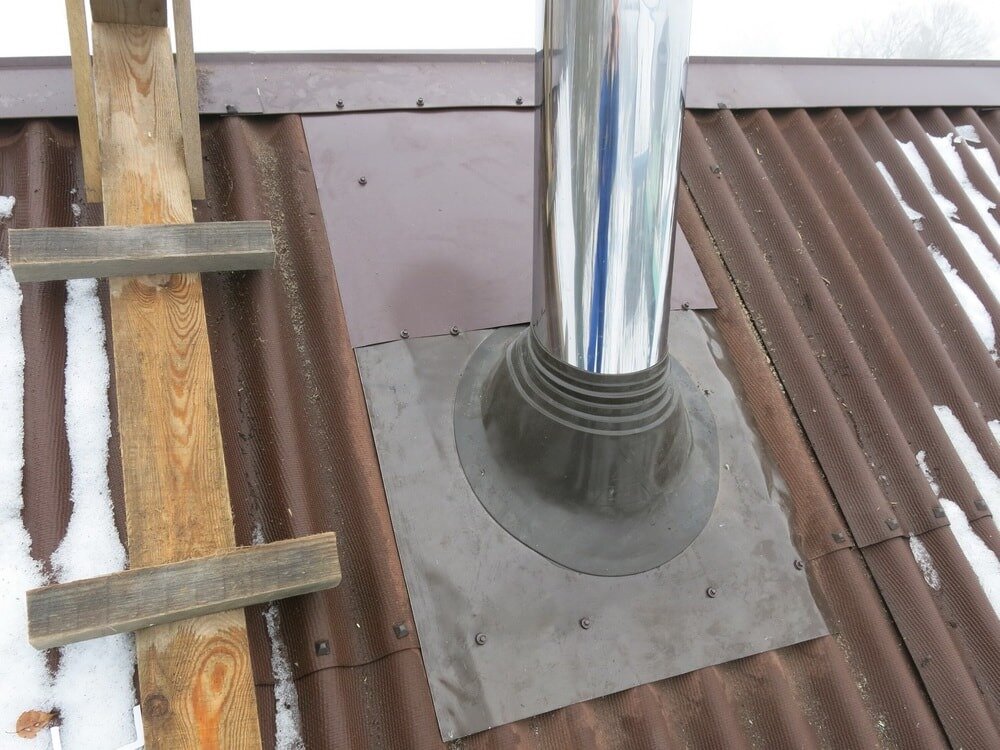

  • Установка проходного стакана в проделанное отверстие.

Потолочно-проходной узел можно приобрести в магазине, либо изготовить самостоятельно по приведенному чертежу, где d — диаметр трубы дымохода.

  • Установка труб наружной части дымохода с утеплением. Для этой цели подходит слой битума с утеплителем.
  • Монтаж оголовка на верхней части дымохода.

Если все работы произведены правильно и внимательно, можно использовать построенную конструкцию по назначению.

На схеме показан монтаж дымохода с выводом через стену

Особые моменты монтажа и использования дымохода буржуйки в гараже

Выделенные правила касаются пожарной и личной безопасности:

  • В помещении гаража должна быть установлена либо обеспечена естественным образом хорошая система вентиляции.
  • Для интенсивного бесперебойного горения в комнату должен поступать воздух, поэтому при работе буржуйки стоит держать дверцу приоткрытой.
Совет: Прежде чем в полную мощь использовать буржуйку, стоит проверить ее и дымоход, добавив небольшое количество топлива.

Если эксплуатация переносной буржуйки предполагает применение на улице, для создания дымохода стоит использовать сталь с антикоррозийными свойствами.

  • Рядом с работающей буржуйкой, как и в обычных условиях, не должно быть легко деформирующихся под действием тепла предметов.
  • Топливо и другие легковоспламеняющиеся вещества и предметы стоит хранить в отдалении в специально отведенных для этого местах.

Простой уход за дымоходом для буржуйки

Для увеличения срока службы агрегата и правильной его работы нужно каждый год перед началом сезона выполнять малозатруднительные работы:

  • Осматривать дымоход на предмет наличия дефектов, образованных за счет появления ржавчины или других причин.
  • При необходимости два раза в год прочищать внутреннюю часть дымохода от сажи. Механическое очищение с помощью ерша и гири для подобного дымохода не слишком подходит, поэтому лучше применять особые химические вещества, сжигаемые вместе с топливом и способствующие удалению сажи.

Соблюдая все правила во время строительства и использования дымохода буржуйки, можно получить полноценную систему отопления, способную безопасно обогреть и гараж, и целый дом.
