Старейшим механизмом для автоматического захлопывания дверей считается булыжник, который на веревке привязывали к дверному косяку. Позже, человечество стало использовать пружину, прикрепленную к коробу и дверному полотну.

В конструкции многих современных доводчиков также есть пружина, только теперь она функционирует плавно и контролируемо за счет специальных приспособлений. Домашнему мастеру важно знать, какие проблемы могут возникать с доводчиками и как их правильно решать.

Когда нужно регулировать дверные доводчики

Дверные доводчики – устройства, плавно закрывающие двери. Они уменьшают нагрузку на фурнитуру, увеличивают срок службы петель и самой двери. Оборудовать ими можно как входные, так и межкомнатные двери.

Профилактический осмотр и регулировку доводчика необходимо проводить пару раз в год, особенно при смене сезонов, поскольку масляная жидкость в доводчике меняет свою вязкость в зависимости от температуры окружающей среды.

В результате, зимой дверь будет закрываться медленнее, а летом, наоборот, значительно быстрее.

Однако если дверь уже который раз за неделю придавила вам пальцы, ее начинает «клинить», она слишком быстро или, наоборот, медленно закрывается, значит пришло время немедленно отрегулировать дверной доводчик. Настройка доводчика двери – дело довольно-таки несложное и ее можно выполнить своими руками.

На рынке представлено огромное количество доводчиков различных производителей. Все они отличаются типом, ценой, дизайном, качеством сборки и другими функциями. Несмотря на то, что по типу установки доводчики подразделяются на накладные, напольные и скрытые, регулировка устройств очень схожа.

Процесс регулировки конструкции: 3 простых шагов

Процедура регулировка достаточно простая. Вам понадобится отвертка и небольшая обучающая инструкция.

1. Снимаем с устройства защитный кожух. Видим два регулировочных винта с цифрой 1 и 2. Винт №1 отвечает за скорость закрытия двери, винт №2 – за диапазон, в котором доводчик начинает притормаживать дверь.
2. Чтобы увеличить скорость закрытия двери винт №1 крутим по направлению часовой стрелки, чтобы уменьшить – против часовой стрелки. Помните, что категорически не рекомендуется полностью выкручивать регулировочные винты, так как за процесс юстировки отвечает гидравлический механизм, в который, под высоким давлением закачано масло. Если оно вытечет, то возвратить его обратно в домашних условиях никак не удастся.
3. Чтобы в самом конце скорость закрытия двери немного притормозить, регулируем винт №2. Замедлить скорость движения можно прокрутив винт против часовой стрелки, а увеличить – по часовой стрелке.

Играя положением винтов №1 и №2, можно запрограммировать и скорость движения двери, и момент плавного закрытия. Если у доводчика есть дополнительные функции, они регулируются специально предназначенными для них винтами.

На сайте «Замки тут» представлен богатый ассортимент доводчиков дверей от ведущих производителей. Действуют специальные сезонные предложения и дополнительные скидки. Заказывайте онлайн или звоните по телефонам, указанным на сайте – поможем с выбором!

Как отрегулировать доводчик двери: регулировка своими руками

Для более плавного закрывания дверного полотна устанавливают доводчик. Он предупреждает слишком быстрое закрытие двери, что сопровождается громким звуком и может привести к повреждению дверного полотна или коробки, быстрому выходу из строя запорных устройств, травмированию человека. Но в процессе работы данный механизм необходимо регулировать. Чтобы правильно его настроить, многие обращаются к мастеру. Но это лишние траты денег. Если хочется сэкономить финансы, надо понимать, как проводится регулировка дверного доводчика своими руками.

Содержимое

Виды дверных доводчиков

Производители предлагают широкий выбор дверных доводчиков. Такие приспособления классифицируются по конструкционным особенностям, механизму работы, прочности и прочим признакам.

По месту установки выделяют следующие виды дверных доводчиков:

• Накладные. Монтируются в верхней части двери. Крепятся на дверную конструкцию и стену. Обеспечивают плавный ход створки при закрытии. Подобные виды доводчиков двери просты в монтаже, эксплуатации и настройке. При этом стоят дешевле других моделей. Такой механизм применяется сегодня чаще всего.
• Скрытые. Бывают со скользящим стержнем. Могут входить в состав навесов. В этом случае отвечают за открывание и закрывание двери. Механизмы скрытого монтажа нуждаются в наличии достаточно широкого зазора между дверной коробкой и полотном. Такие устройства недолго служат и выдерживают небольшие усилия. Поэтому их используют редко.
• Напольные. Представлены рычагом, который соединяется с пружиной, поршнем и роликом, выполняющим поступательные движения и приводящим в работу сердцеобразную ось. Это идеальный вариант для маятниковых дверей, полотен типа «качели». Выдерживает большие нагрузки.

Также есть дверные доводчики со скользящим каналом, с рычажной тягой, специализированные. Такой широкий выбор позволяет подобрать механизм для любого типа дверного блока.

Когда нужна регулировка доводчика двери

Доводчик двери активно эксплуатируется в интенсивном режиме. Поэтому периодически его настройки сбиваются. Регулировка обязательно делается после установки доводчика. Далее она рекомендована минимум дважды в год. Если степень посещаемости помещения высокая, тогда настройку придется выполнять чаще. Внутри каждого механизма для плавного закрывания дверного полотна находится масло.

Поэтому настройка доводчика должна проводиться в холодное и теплое время года. Дело в том, что при изменении температуры свойства масла (а именно его густота) изменяются. Соответственно это влияет на плавность функционирования устройства. При каждом изменении показателей градусника на 15 единиц лучше выполнять регулировку доводчика. Тогда он будет работать корректно и долго. За функционированием механизма необходимо постоянно следить. Если дверное полотно стало плохо притягиваться, скорость движения двери увеличилась, значит нужно настроить систему довода. Регулировка доводчика двери своими руками не представляет особых сложностей.

Поэтому нет смысла каждый раз вызывать мастера. Исключением из ситуации является наличие устройства на гарантии. Тогда регулировку доводчика мастера делают бесплатно.

Настройка доводчика двери: что конкретно возможно отрегулировать

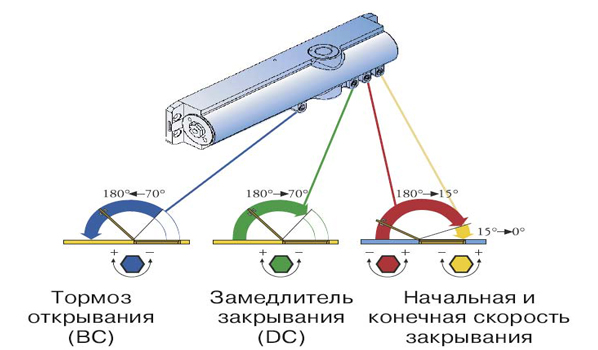

Перед тем, как отрегулировать доводчик двери, требуется решить, что именно подлежит настройке в работе данного механизма. Все зависит от функциональности и конструкционных особенностей устройства. В большинстве моделей доводчиков можно регулировать следующее:

• Скорость закрывания дверной створки. Дверь должна закрываться с интервалом в 5-7 секунд на одного идущего. Ведь за вошедшим в помещение может быть еще один человек. При слишком медленном закрывании входной двери будет проникать холод и насекомые в квартиру, дом, могут забежать бездомные животные.  Скорость 5-7 секунд считается самой оптимальной.
• Дохлоп. Это прямой контакт дверного полотна с магнитом либо луткой. Скорость дохлопа должна быть оптимальной. Створка не должна с силой биться о коробку. Это вредно для запорного механизма, обналичника или магнита. Поэтому регулировка дохлопа является важной.
• Промежуточный ход дверного полотна. Обозначает интервал движения створки после ее полного открытия. Если правильно настроить данный параметр, тогда выйдет обеспечить постоянное нахождение полотнища в открытом положении.

Регулировка доводчика двери: инструкции по настройке

Перед тем, как отрегулировать доводчик собственными руками, нужно определить причину плохой его работы. Тогда будет понятно, какой именно параметр надо настроить. Регулировку лучше делать с помощью инструкции по эксплуатации. Она прилагается к каждому механизму при продаже. В ней приводится схема доводчика, описываются его составляющие, указывается, как должна проводиться настройка его функционирования. Подробно описывается, как отрегулировать доводчик на входной двери по жесткости, силе и прочим параметрам. Можно настроить механизм на то, чтобы он удерживал полотнище долго в открытом положении. Данная функция называется hold open. Настраивается она просто. Дверь открывается на 90 градусов и фиксатор переводится в активную позицию. Надо понимать, что не все системы довода двери имеют такую опцию.

Регулировка доводчика по силе закрывания

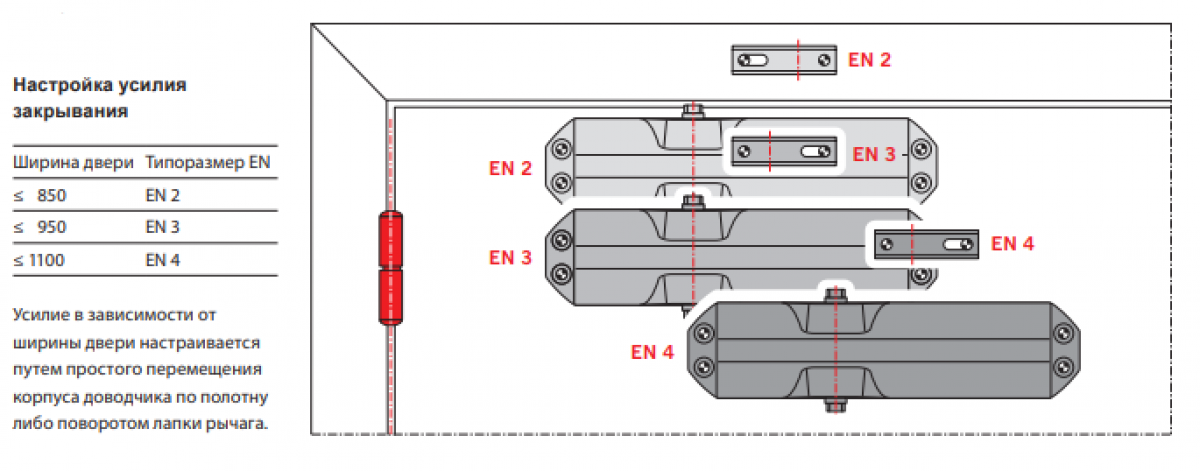

Если полотнище сильно хлопает, значит нужно отрегулировать доводчик двери по силе затворения. Для работы потребуется лишь обычная отвертка. Настройка должна выполняться при открытом положении створки. Поэтому полотнище открывают до конца. Регулировка доводчика двери своими руками по силе закрытия не представляет особых сложностей и заключается в настройке специальных клапанов. Корректируют степень затяжения этих элементов. Они обычно находятся на торцевой части. Первый клапан ответственен за силу закрытия полотнища. Если в открытом положении дверь очень быстро закрывается, значит его нужно немного закрутить, и, наоборот. Клапан, обозначенный вторым номером, отвечает за скорость захлопа. Третий клапан позволяет настроить усилия функционирования системы довода. Правильно отрегулированная створка должна двигаться мягко и без рывков.

Надо учитывать, что полностью выворачивать клапана регулировки нельзя. Иначе они перестанут работать даже после того, как будут возвращены на место.

Как ослабить доводчик двери на открытие

Бывает, что механизм работает туговато. Тогда нужно ослабить доводчик двери. Это несложно. Требуется лишь отпустить клапана. Тогда функционирование двери станет более мягким. Размещаются клапана на лицевой либо торцевой стороне. Зависит это от вида устройства. Поэтому перед тем, как ослабить доводчик, необходимо изучить инструкцию к нему. В ней приводится схема, на которой видно, где расположен тот или другой клапан. Также описывается, как ослабить требуемый элемент.

Как отрегулировать дверной доводчик, чтобы дверь не хлопала

Если полотнище сильно хлопает при закрытии, значит нужно регулировать механизм довода. Требуется уменьшить скорость дохлопа. За это отвечает второй клапан устройства. Его необходимо повернуть против часовой стрелки на половину оборота и проверить работу двери. Делать это нужно до тех пор, пока створка не перестанет хлопать. Каждый раз настройка проводится после открывания двери.

Регулировка для плотного закрытия двери

Если полотнище неплотно прилегает к раме, в помещение будет сквозить, повысятся теплопотери. Поэтому нужно отрегулировать доводчик. За плотность закрывания двери отвечает второй винт. Если створка слишком быстро закрывается, она может биться о раму и отскакивать, не полностью закрываясь. Необходимо уменьшить скорость дохлопа. Для этого регулировочный винт поворачивают против часовой стрелки.

Что запрещается делать при регулировке доводчика входной двери

Чтобы грамотно отрегулировать систему довода, следует действовать аккуратно, знать и придерживаться ряда запретов. В процессе настройки механизма нельзя:

• Крутить винт от нулевой точки на три и больше поворота. Это может привести к утечке масла. В результате чего механизм сломается. Поэтому допускается максимум два поворота. Даже половина оборота регулировочного винта существенно влияет на скорость движения створки. Поэтому крутить его нужно очень аккуратно, медленно.
• Допускать перекос механизма. Это будет причиной его быстрой поломки.
• Подпирать дверную створку.
• Вещать на дверное полотно тяжелые предметы с целью удержания двери открытой.
• Оказывать значительное физическое воздействие на створку.
• Выкручивать все регулировочные винты.

Для качественной настройки системы довода двери стоит придерживаться таких правил:

• Для замедления скорости движения полотнища поворачивать винт по часовой стрелке.
• Если нужно увеличить скорость закрывания створки, тогда необходимо крутить винт против часовой стрелки.
• После каждого оборота проверять корректность работы механизма.

Плохая работа доводчика может быть обусловлена тем, что он неправильно установлен. В подобном случае его настройка вряд ли поможет. Надо проводить переустановку механизма. А эту работу следует доверить профессионалам в области монтажа и настройки систем довода дверных полотен.

Регулировка доводчика двери своими руками: инструкция, видео

Перед тем, как отрегулировать доводчик двери, лучше посмотреть видео по теме. В нем профессиональные и домашние мастера делятся своим опытом, дают полезные советы по настройке механизма. Такой материал есть в достаточном количестве в интернете и находится в свободном бесплатном доступе. Поэтому легко найти видео, в котором описывается, как регулируются доводчики требуемого типа. Ниже представлен полезный материал о том, как настроить доводчик самостоятельно. Он рекомендован к просмотру всем, особенно тем, кто раньше не занимался регулировкой механизмов подобного рода. Наглядно будет проще понять, как выполняется работа.

Таким образом, доводчик обеспечивает более плавное и безопасное закрытие дверного полотнища. Но это лишь в случае его корректной работы. Если система довода двери функционирует неправильно, это может привести к износу запорного устройства, деформированию рамы или створки. Может также стать причиной удара человека, входящего в помещение. Поэтому полезно знать, как должен работать доводчик и как его настраивать. Регулировка проводится просто с помощью отвертки путем поворота специальных винтов клапанов. Для ее выполнения необязательно обращаться к специалисту. Нужно просто изучить инструкцию к доводчику и следовать указанным в ней рекомендациям. Помощью профессионала следует пользоваться лишь при отсутствии необходимых инструментов или уверенности в собственных силах.

Понравилась статья? Расскажите друзьям:

Как отрегулировать дверной доводчик

Дверной доводчик — это удобный механизм, который удерживает ваши двери закрытыми, когда кто-то входит. Но неисправный дверной доводчик может быть больше, чем просто неприятностью, он может представлять собой проблему безопасности в офисе или дома. В конце концов, если дверь, которая, как ожидается, закроется после вас, не закроется, эта дверь может оставаться приоткрытой в течение нескольких часов, что может быть проблемой, если это внешняя дверь наружу.

Кроме того, вас может заинтересовать, как отрегулировать дверной доводчик, потому что он закрывается слишком медленно или быстрее, чем вам хотелось бы. Мало того, что быстро закрывающаяся дверь может привести к травмам и другим проблемам, но дверь, которая закрывается слишком медленно, может представлять угрозу безопасности или выпускать слишком много воздуха из вашего кондиционера, что значительно увеличивает ваш счет за электроэнергию.

Хорошей новостью является то, что вам не нужно много инструментов, чтобы отрегулировать дверной доводчик. Все, от регулировки дверного доводчика до скорости и давления, необходимых для оптимального функционирования, выполняется с помощью простой отвертки, шестигранного ключа и небольшого разводного ключа.

Что такое дверной доводчик?

Для непосвященных, дверной доводчик — это в основном устройство, которое отвечает за автоматическое закрытие двери после того, как она была открыта. Он регулирует скорость и работу двери, а по своей природе они могут быть механическими или электромагнитными. Большинство стандартных дверей имеют три регулируемых клапана, которые работают согласованно, обеспечивая плавное закрывание двери.

Одна регулируемая деталь, известная как обратная сторона, является дополнительной функцией дверных доводчиков, обеспечивающей сопротивление при открытии двери, чтобы она не врезалась в стену или объект за открывающейся дверью. Обратный клапан отвечает за замедление открывания двери и обычно является самым дальним клапаном от основной петли.

Если вам интересно, как отрегулировать скорость доводчика при закрывании, то за это отвечает подметальный или основной клапан скорости. Расположенный в середине дверного доводчика рядом с основным механизмом, защелка управляет перемещением двери из открытого положения в точку запирания.

Еще один способ регулировки дверного доводчика — с помощью клапана скорости запирания, который регулирует скорость двери непосредственно перед тем, как она закроется или защелкнется. Обычно клапан расположен ближе всего к шарниру рядом с клапаном промывки. Если вы сомневаетесь, обратитесь к руководству по эксплуатации, чтобы узнать расположение клапанов на вашем дверном доводчике.

Однако, если проблема с доводчиком связана не столько с механическими свойствами двери, сколько с утечкой масла из корпуса доводчика, возможно, вы имеете дело со сломанными уплотнениями. К сожалению, единственный способ решить эту проблему — полностью заменить дверной доводчик.

Как отрегулировать дверной доводчик: Шаг первый

Первым делом при регулировке дверного доводчика нужно снять крышку. Это даст вам доступ ко всем регулируемым частям дверного доводчика. Если имеются крепления, сначала ослабьте их, прежде чем пытаться снять крышку.

Как отрегулировать дверной доводчик: шаг второй

Затем закройте все регулировочные клапаны (обратная проверка, подметание и скорость дохлопа) движением по часовой стрелке, пока они не перестанут двигаться, и вы не сможете их дальше регулировать.

Как отрегулировать дверной доводчик: Шаг третий

Начните с регулировки обратного хода против часовой стрелки примерно на полный оборот и продолжайте регулировку до тех пор, пока дверь не замедлится настолько, чтобы избежать столкновения с окружающими стенами или мебелью. Поворот клапана против часовой стрелки позволит двери открываться шире, а поворот по часовой стрелке ограничит диапазон открывания двери.

Как отрегулировать дверной доводчик: Шаг четвертый

После регулировки обратного хода перейдите к подметанию или основной скорости двери. После одного-двух оборотов против часовой стрелки вы начнете попадать в золотую середину. Идея состоит в том, чтобы отрегулировать размах до тех пор, пока дверь не закроется с желаемой скоростью, тогда как поворот клапана по часовой стрелке замедлит скорость закрытия, а против часовой стрелки ускорит ее.

Как отрегулировать дверной доводчик: шаг пятый

Теперь вы готовы к окончательной регулировке. Поверните скорость защелкивания на один или два полных оборота, пока не достигнете желаемой скорости защелкивания, когда дверь закрывается. Это должно быть достаточно быстро, чтобы заставить дверь закрыться, но дальше все зависит от вас. Некоторые предпочитают более медленную скорость защелкивания, чтобы свести к минимуму шум, в то время как другие могут предпочесть более быструю скорость защелкивания, чтобы гарантировать отсутствие проблем при закрытии двери. Против часовой стрелки скорость фиксации увеличивается, а по часовой стрелке — уменьшается.

Как отрегулировать дверной доводчик: завершение

После того, как все три основные регулировки выполнены, остается только проверить дверь. Откройте и закройте дверь несколько раз, чтобы понять, как дверь закрывается в данный момент, и, возможно, вам потребуется выполнить дополнительные регулировки. Имейте в виду, что небольшие корректировки могут привести к значительным изменениям в работе двери, поэтому старайтесь, чтобы ваши корректировки были небольшими и контролируемыми. Половина или полный оборот часто являются большой регулировкой, в то время как поворот на восемь дюймов может быть именно тем, что вам нужно, чтобы набрать этот дверной доводчик.

Если вы начинаете путаться в крошечных настройках и не чувствуете, что приближаетесь к успеху, иногда может помочь начать все сначала, закрыв все настройки и попробовав еще раз. В общем, вам потребуется не более нескольких минут, чтобы отрегулировать дверной доводчик, особенно после того, как вы освоитесь. Хотя в вашем офисе могут быть десятки, если не сотни дверей, на то, чтобы отрегулировать одну неисправную дверь, нужно всего несколько минут.

Тем не менее, иногда механизм доводчика больше не работает, и никакие регулировки не спасут ситуацию. Как мы упоминали ранее, если вы видите, что из дверного доводчика вытекает масло, скорее всего, оно страдает от сломанных уплотнений, и единственный способ починить дверной доводчик — заменить его. Другие проблемы также могут потребовать замены дверного доводчика.

Здесь, в Trademark Hardware, мы продаем все типы дверных доводчиков, если у вас есть хитрый дверной доводчик, который больше не работает. От традиционных накладных дверных доводчиков до электромеханических доводчиков, напольных доводчиков, потолочных скрытых доводчиков и многого другого — у нас вы найдете подходящий дверной доводчик.

Просмотрите наш выбор дверных доводчиков уже сегодня!

Что означают S и L на дверном доводчике?

Home > Справочный центр > Информация о дверном доводчике > Что означают буквы S и L на дверном доводчике?

Если вы когда-нибудь пытались отрегулировать дверной доводчик, вы, возможно, заметили два винта с шестигранным ключом на боковой стороне дверного доводчика, помеченные буквами «S» и «L». В этой статье мы объясним, что означают буквы «S» и «L», их функции, как они используются на дверных доводчиках.

На боковой стороне корпуса стандартного дверного доводчика находятся два винта с шестигранной головкой, один с буквой «S» над ним, а другой с буквой «L» над ним. Хотя они кажутся винтами с шестигранным ключом, на самом деле они функционируют как клапаны для регулирования гидравлической жидкости из одной камеры в корпусе доводчика в другую камеру в корпусе доводчика.

На приведенном выше рисунке показаны клапаны «S» и «L», снятые с корпуса доводчика. Клапан имеет резьбу и предназначен для поворота по часовой стрелке, чтобы ограничить поток гидравлической жидкости, или против часовой стрелки, чтобы увеличить поток гидравлической жидкости. На клапане установлены уплотнительные кольца, которые необходимы для обеспечения герметичности корпуса доводчика, поскольку он удерживает гидравлическую жидкость. Уплотнительные кольца также используются для предотвращения попадания воздуха в корпус доводчика, что может создать проблемы, когда гидравлическая жидкость находится под давлением. По этим причинам клапаны «S» и «L» не предназначены для полного откручивания и снятия. Это приведет к тому, что доводчик потеряет гидравлическое давление и разрушит доводчик. На самом деле, если клапана «S» и «L» отрегулированы, лучше всего делать только от 1/8 до 1/4 оборота за раз.

«S» означает «Sweep»

Клапан «S» на боковой стороне корпуса доводчика означает «Sweep». На приведенном выше рисунке показан цикл закрытия двери. Развертка относится к части цикла закрытия от положения полного открытия на 180 градусов до примерно 15 градусов цикла закрытия. Клапан подметания регулирует скорость закрытия двери в диапазоне подметания.

«L» означает «защелка»

Клапан «L» на боковой стороне дверного доводчика означает «защелка». На приведенном выше рисунке часть цикла закрытия двери примерно от 15 до 0 градусов представляет собой диапазон защелки цикла закрытия. Клапан защелки регулирует скорость закрытия двери в диапазоне защелки.

На доводчике стоят «1» и «2», а не «S» и «L»

На некоторых дверных доводчиках термины «S» и «L» не используются, вместо них используется числовая система «1» » и «2». Где «1» — клапан регулировки скорости развертки, а «2» — регулировка клапана скорости фиксации.

Регулировка клапанов S и L

Для увеличения скоростей «S» (развертка) или «L» (фиксация) клапаны можно поворачивать по часовой стрелке для увеличения скорости и против часовой стрелки для уменьшения скорости. Всегда рекомендуется при регулировке поворачивать клапаны только на 1/8–1/4 оборота за раз. Слишком большое количество оборотов клапана может привести к тому, что клапан полностью отвинтится от корпуса доводчика, что приведет к потере всего гидравлического давления.

ADA и скорость закрывания

В соответствии со стандартами Закона об американцах с ограниченными возможностями (ADA), раздел 404.2.8 гласит, что дверные доводчики должны закрываться не менее чем за 5 секунд с 90 до 12 градусов диапазона цикла закрытия. Это означает, что доводчик должен закрыться не менее чем за 5 секунд во время движения. Скорость фиксации не рекомендуется, однако общепринятой практикой является убедиться, что скорость фиксации меньше, чем скорость развертки. Скорость защелки никогда не должна захлопываться. Это может привести к телесным повреждениям, поскольку пешеходы рискуют раздробить пальцы, когда дверь захлопнется. Любое захлопывание двери является очень опасной ситуацией и означает, что доводчик двери не отрегулирован должным образом.

Заключение

S и L — клапаны регулировки скорости закрытия для дверного доводчика; где «S» указывает на регулировку клапана скорости развертки, а «L» указывает на регулировку клапана скорости защелки. Если ваши клапаны доводчика неисправны или были удалены, и у вас пропало гидравлическое давление, мы рекомендуем заменить доводчик на доводчик Liberty. Дверные доводчики Liberty отличаются высоким качеством и предназначены для установки на любые коммерческие двери: полые металлические, цельнодеревянные или алюминиевые.
