виды, размеры и фото анкерного крепежа

1. Виды анкерных болтов и сферы их применения
2. Особенности монтажа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении.

Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником.

Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента.

После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Анкерные болты и их применение

Безопасное крепление предметов и тяжёлых конструкций происходит с помощью мощных и сверх крепких анкерных болтов. Они надёжно фиксируются и удерживают детали.

Выполнить крепёж по дереву, металлу, пластику можно с помощью саморезов или гвоздей, но для работы с кирпичом и бетоном они не подходят. Материал здесь очень прочный и без дюбелей не обойтись. Обычно дюбеля используют для внутренних работ, отделочных и некоторые для наружных, а вот анкерные болты для строительства. Они выдерживают высокие нагрузки и используются для надёжно крепежа.

Обеспечить удержание различного тяжёлого оборудования, способны анкерные болты, которые создают прочный узел. Например, витрины, большую технику, рекламные щиты и при возведении зданий.

Анкерные болты просты в применении, их конструкция состоит из гильзы и корпуса, на конце гильзы распорка из 4-х сегментов. С другой стороны, есть резьба, она позволяет регулировать гайку. Такая конструкция позволяет качественно, просто и легко сделать крепёж.

Как правильно делать монтаж анкерными болтами:

• Изначально подбирается сверло под анкер (размер).
• Затем сверлится отверстие (дрелью или перфоратором).
• Далее ставится в отверстие болт.
• Вкручивается анкерный болт.
• Муфта расширяется в отверстии и происходит крепкое удержание анкера.

Популярен такой вид крепежа тем, что он выходит недорого, но при этом качество работ отличное. Анкеровка часто используется не только при строительстве домов, но и при облагораживании территорий – детские площадки, лавочки, фонари, навесы и т.д.

Анкерный болт при установке полностью неподвижен, и выдерживает очень высокие нагрузки.

Подбор анкера

Особенности, которые стоит учесть перед началом работы:

• Многие мастера, которые занимаются профессиональным строительством и ремонтом, чаще всего используют анкерные болты определённых производителей. Кому-то больше нравятся импортные болты, а другим отечественного производства. В продаже их такое большое количество, что сразу разобраться сложно, какие лучше, больше подробностей с описанием и таблицами, где есть параметры и нагрузки.

В этом магазине вы найдёте качественные анкера с кольцом, гайкой, крюком, шайбой, которыми пользуется большинство мастеров.

• Прежде чем начать крепить анкер, стоит правильно подобрать диаметр и длину болта. И не забыть, что сверло должно подходить под параметры анкера. Выбирайте правильно и вид анкерного болта.

Виды анкерных болтов

• Болт с шайбой применяется для плотного соединения основания с предметом.
• Болт с гайкой используют на вертикальных поверхностях, чтобы крепить массивные конструкции.
• Болт с кольцом удобно применять при крепеже такелажного оборудования (кабеля, торсы).
• Болт с крюком подходит для работ, где требуется подвешивать конструкции (люстры, физкультурные груши и т. д.).

Анкерные болты использовать удобно и надёжно и для крепежей с тяжёлыми нагрузками.

Что такое анкерные болты? Использование, размеры и свойства

Блог ThePipingMart Крепеж Что такое анкерные болты? Использование, размеры и свойства

17 января 2023 г. 17 января 2023 г. | 17:08

Если вы работаете в строительной отрасли, скорее всего, вы слышали об анкерных болтах. Но что это за болты и почему они так важны? В этом сообщении блога подробно рассматриваются анкерные болты и их использование.

Анкерные болты — это крепежные детали, которые прикрепляют предметы или конструкции к бетонным или кирпичным стенам. Обычно они изготавливаются из стали, но также могут быть изготовлены из цинка, алюминия, латуни, бронзы, меди и нержавеющей стали. Анкерные болты бывают разных форм и размеров в зависимости от применения и могут быть рассчитаны на нагрузку до 50 метрических тонн!

Анкерные болты выполняют две основные функции. Во-первых, они обеспечивают анкерное крепление и соединяют два компонента. Во-вторых, они распределяют силы между двумя компонентами как можно более равномерно. Это особенно важно, если учесть, что анкерные болты должны выдерживать большой вес, не ломаясь и не выскальзывая из-под нагрузки.

Чтобы анкерные болты правильно выполняли свою работу, отверстие, в которое вставляется болт, должно быть правильно просверлено. Отверстие должно быть не менее чем в два раза шире диаметра самого болта и немного глубже длины болта, чтобы было достаточно места для того, чтобы он мог сидеть на одном уровне с его поверхностью после правильной затяжки. Кроме того, все открытые поверхности должны быть очищены перед установкой, чтобы предотвратить коррозию с течением времени.

Анкерные болты Применение

Анкерные болты, также известные как бетонные анкеры, представляют собой многоцелевые крепежные детали, используемые для различных строительных работ. Их можно использовать во многих материалах, от бетонных фундаментов и рам до стальных конструкций. Анкерные болты невероятно универсальны; их можно использовать как постоянные болты или со съемными приспособлениями. Кроме того, они бывают разных размеров и форм, чтобы соответствовать различным проектам. Анкерные болты являются незаменимой частью любого серьезного строительства или ремонта, предлагая гибкость и безопасность в надежной упаковке.

Анкерные болты Свойства

• Анкерный болт — это крепеж, используемый для соединения несущих и ненесущих элементов с бетоном.
Анкерные болты
• изготавливаются из различных материалов, включая углеродистую сталь, нержавеющую сталь и оцинкованную сталь.
• Наиболее распространенным типом анкерных болтов является распорный болт, который расширяется при затягивании, создавая надежное соединение.
• Другие анкерные болты включают вставные анкеры, клиновые анкеры и анкерные втулки.
• Размер и тип анкерного болта, необходимого для конкретного применения, зависит от поддерживаемой нагрузки и используемого бетона.

Размеры анкерных болтов









  Размер

5

0	Длина	Крюк	Длина резьбы
3/8	6	1	1/2
3/8	8	1	1/2
3/8	10	1	1/2
3/8	12	1	1/2
1/2	6	1	2
1/2	8	1	2
1/2	10	1	2
1/2	12	1	2
1/2	14	1	2
1/2	16	1	2
1/2	18	1	2
1/2	20	1	2
1/2	24	1	2
5/8	6	2	4
5/8	8	2	4
5/8	10	2	4
5/8	12	2	4
5/8	14	2	4
5/8	18	2	4
5/8	20	2	4
5/8	24	2	4
3/4	6	3	4
3/4	10	3	4
3/4	12	3	4
3/4	14	3	4
3/4	16	3	4
3/4	18	3	4
3/4	24	3	4
3/4	30	3	4
3/4	36	3	4
7/8	12	3	5
7/8	14	3	5
7/8	18	3	5
7/8	24	3	5
1	14	3	6
1	15	3	6
1	16	3	6
1	18	3	6
1	20	3	6
1	24	3	6
1	30	3	6
1	36	3	6
1	36	4	6
1 1/4	18	3	6
1 1/4	24	3	6

Заключение:

Анкерные болты играют важную роль в любом строительном проекте, обеспечивая надежное крепление между двумя компонентами и равномерно распределяя усилия между ними. Эти болты должны быть установлены надлежащим образом в соответствии со спецификациями размеров и чистоты, чтобы оставаться надежными в течение долгого времени без коррозии или проскальзывания из-за износа. При правильной установке на анкерные болты можно рассчитывать на многолетнюю надежную службу в любом строительстве!

Анкерные болты — Спецификация и типы — Нулевой список

Анкерные болты прикрепляют структурные объекты к бетонным конструкциям. В производственной промышленности анкерные болты обычно крепят к бетону оборудование, конструкционные полозья и сосуды. Один конец анкерного болта ввинчивается в бетон, а открытый конец с резьбой соединяется с оборудованием. Есть много типов. Некоторые из распространенных — это L-образные двухконечные стержни с пластиной, шпилькой с приварной головкой и клиновым типом. В этой статье вы узнаете подробности о каждом типе анкерных болтов, процессе выбора и ответственных лицах, участвующих в установке.

Типы анкерных болтов

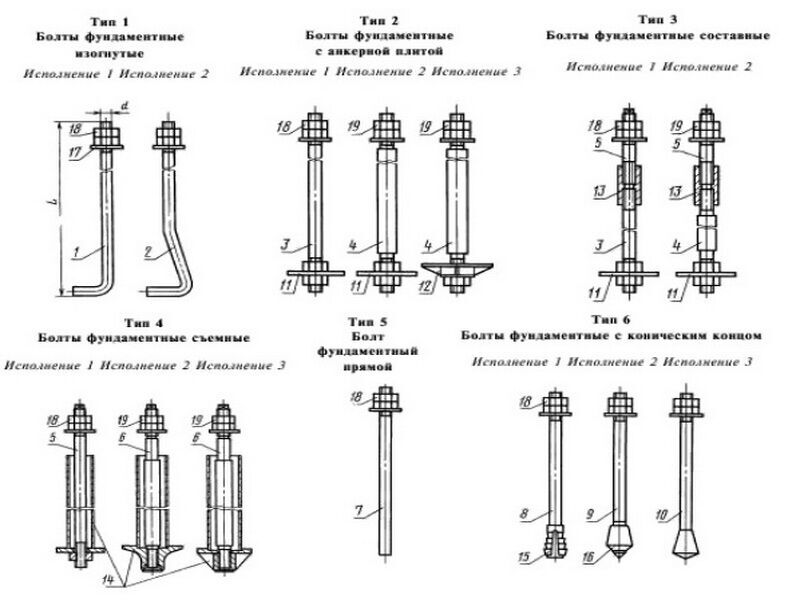

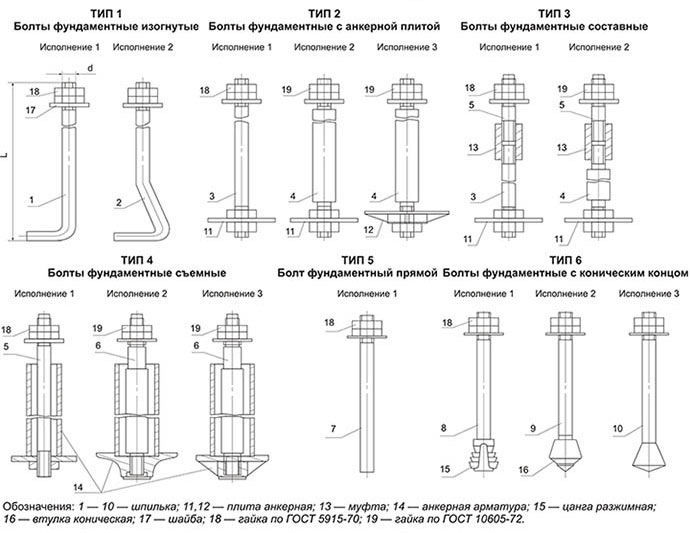

Анкерные болты с изогнутыми стержнями

Эти стальные стержни имеют резьбу на одном конце, а другой конец загнут в виде крючков. Эти крючки встраиваются в бетон или кирпичную кладку. Они бывают двух типов: L или J. Изогнутые стержни широко используются в указателях, столбах и других стальных конструкциях.

Предоставлено: Portland Bolt

Двусторонние стержни с пластиной

Эти типы анкеров имеют форму двусторонних стержней с пластинчатой ​​шайбой на одном конце. Пластина часто приваривается к самому анкерному болту или приваривается к гайке, залитой в бетон. Плоские болты широко используются при строительстве колонн зданий, дорожных знаков, фонарных столбов и других конструкций.

Анкерные болты с головкой

Эти болты имеют кованую головку на одном конце, обычно имеющую шестигранную или квадратную головку. Головка упирается в бетон. Если к каждой стороне болта приваривается металлическая пластина, то они относятся к категории пластинчатых анкеров. Эти пластинчатые анкеры по-прежнему классифицируются как анкерные болты с головкой. Эти типы креплений обеспечивают приятный вид поверхности без торчащих гаек и болтов. Они применяются для различных строительных применений, таких как перила моста, фонарные столбы и т. д.

Клиновые болты

Эти крепежные детали состоят из стального круглого стержня с резьбой на одном конце и заклепкой на другом конце. «Swedge» означает, что у них много углублений, которые позволяют им лучше сцепляться с бетоном. Они находят широкое применение в строительстве балок и опор.

Отступы Swedge, любезно предоставлено: TSA Manufacturing

Выбор правильного анкерного болта

Когда вы соединяете часть оборудования с бетоном, она должна держаться в течение всего срока службы. Вот почему так важно выбрать правильные анкерные болты для вашего применения. Есть много вопросов, которые следует учитывать при выборе анкерного болта для крепления объекта к бетонной конструкции. Во-первых, важно определить размер отверстия под анкерный болт и его длину. Некоторые анкерные болты предназначены для бетона, а другие для цемента или кирпичной кладки. Выбор правильного крепежа зависит от основного материала, к которому прикрепляется объект.

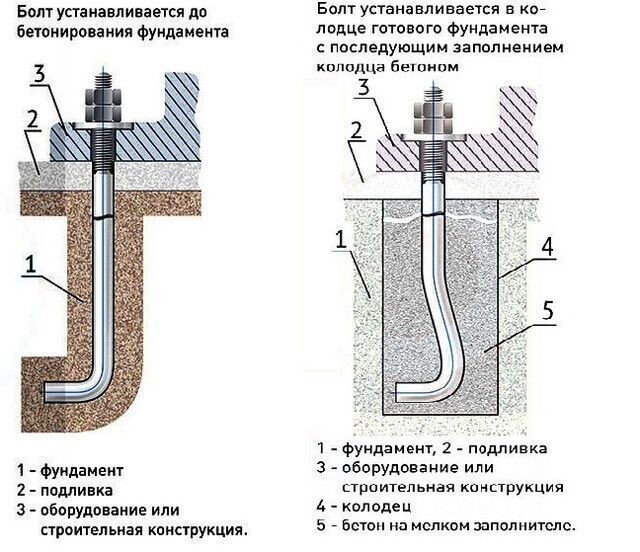

Как правило, предпочтительный метод крепления включает в себя непосредственное литье их в бетон до отверждения. Однако строительные подрядчики не всегда знают необходимое место крепления из-за опоздания или еще не определенного оборудования. В таких случаях засверливаемые анкеры крепят оборудование к плите. Это происходит за счет механической посадки с натягом или за счет использования системы химической анкеровки.

Различные сценарии

При выборе подходящего крепежа для работы вам понадобится достаточно прочный, чтобы выдержать усилие нагрузки, но без ущерба для стабильности всей конструкции.

Вы должны знать общую нагрузку, которую может выдержать якорь. Анкерный болт является самым слабым местом в бетонной конструкции, поэтому его прочность и диаметр зависят от поддерживаемого веса. Для максимальной безопасности укажите самые прочные, самые большие и самые глубокие болты.

Как правило, с увеличением диаметра увеличивается нагрузка и грузоподъемность. Кроме того, наилучшее удерживающее значение достигается при глубоком заглублении анкеров в очень твердый бетон. Набор анкеров 1/2″ с минимальной заделкой 2″ обеспечивает более прочную фиксацию, чем анкер 1/4″ с минимальной заделкой 1″.

Еще один момент, на который следует обратить внимание, это место крепления к бетону нагрузки, которую будут удерживать анкерные болты. Для нагрузок, которые крепятся к стене сверху, укажите более прочные болты. Для грузов, закрепленных на ребре, опирающихся на землю, может быть достаточно болтов меньшего диаметра.

Длина крепежа

Национальная ассоциация бетонщиков рекомендует использовать эмпирическое правило для определения длины крепежа, встроенного в бетон. Эффективная длина заделки должна быть 4d или 2″, в зависимости от того, что больше.

Прочие соображения

При выборе анкерного болта для работы необходимо учитывать условия окружающей среды конструкции.

Конструкция анкерных болтов включает в себя болт, проходящий через крепление. Длина болта, проходящего через него, зависит от того, сколько раз его нужно затянуть и от того, как гайка располагалась в бетоне до установки болта на место. Для законченного вида используйте анкерный болт с одинаковой головкой. Анкеры с плоской или круглой головкой имеют гладкие головки, которые выступают из крепления и выглядят однородными. Вы также можете использовать анкеры с внутренней резьбой, такие как одинарные и двойные распорные анкеры, анкеры с крепежными винтами или вставные анкеры, чтобы добиться такого же внешнего вида.

При рассмотрении веса нагрузки, которую должны удерживать анкеры, важно понимать, что болт является самым слабым звеном в системе бетонных конструкций. Имея это в виду, определите требуемый диаметр анкерного болта в зависимости от удерживаемого веса. Самые прочные и глубоко засаженные анкерные болты с наибольшим диаметром подходят для тяжелых грузов, прикрепленных к бетону.

Вибрационная нагрузка

Оборудование, приклеенное к бетону, испытывает те же вибрации, что и оборудование во время работы. Характеристики вибрации оборудования требуют независимой оценки перед установкой. К вибрирующим конструкциям относятся насосы, двигатели, вентиляторы, движущиеся ремни и даже вывески, развевающиеся на ветру.

Анкерный болт передает приложенные к нему усилия сдвига и напряжения за счет трения, но если трение уменьшается из-за постоянной вибрации, его удерживающая способность уменьшается. В таких случаях следует использовать более прочный, больший и глубокий анкерный болт.

Ударная нагрузка

Любое оборудование, закрепленное на бетоне при ударной нагрузке, должно выдерживать изменения нагрузки в течение определенного периода времени. Типичным примером ударной нагрузки может быть бампер на причале. Поскольку механические анкеры могут обеспечивать значения удерживания, основанные на трении болта о стенки отверстия, при нарушении трения значение удерживания уменьшится.
