Обзор дифференциального автомата 16А

Автомат дифференциальный 16А ‒ это приспособление, призванное оберегать людей от удара током во время прикосновения к токопроводящим элементам оборудования при его утечке. У этого устройства есть основная функция. Он является автоматическим выключателем, который предупреждает короткое замыкание в сети. Маркировка автомата ‒ 16А, указывает на то, что он может работать с силой тока не более 16 Ампер.

Конструктивные особенности устройства

Устройство состоит из двух основных частей. Первая ‒ это рабочая часть, а вторая ‒ защитная. К первой относится сам автомат, с расцепляющим механизмом, и рейка сброса. Чаще всего применяются двух – и четырехполюсные автоматы.

Расцепляющий механизм состоит из таких элементов как:

• Электромагнитное расцепляющее устройство.

Оно обесточит электропроводку, если произойдет короткое замыкание.

• Тепловое расцепляющее устройство.

Оно начинает работать при перезагрузке защищаемой группы.

К защитной части механизма относится блок дифференциальной защиты. Он может обнаружить факт утечки тока.

Помимо прочего, этот элемент трансформирует энергию из электрической в механическую, которая сбрасывает выключатель через рейку. Блок включается вместе с автоматом, чтоб питаться от сети.

В качестве дополнительного оборудования блок защиты должен иметь дифференциальный трансформатор (для возможности обнаружения остаточного тока) и усилитель с катушкой.

Чтоб модуль защиты нормально функционировал для его проверки, на корпусе расположена специальная кнопка «Тест». Работает она таким образом: если нажать на нее, активируется ток утечки и устройство, при его исправном состоянии, должно отключиться.

Как функционирует устройство

В рассматриваемом автомате есть специальный трансформатор, который указывает на утечку тока.

Работает он по принципу изменения показателей силы тока, подающего электричество к защитному блоку.

Утечки не возникает, когда изоляция исправна, а элементы, проводящие электричество, ни с чем не соприкасаются. При этом провода фазы и нуля будут иметь одинаковые показания. В этом случае показатели тока по вторичной обмотке будут равны нулю, следовательно, магнитноэлектрическая защелка не работает.

Если же утечка произошла, то нарушается равновесие тока и магнитных потоков. Причиной такому явлению может стать случайный контакт человека с проводом фазы или нарушения изолирующих качеств диэлектрика. Это провоцирует возникновение электричества во вторичной обмотке, в результате чего срабатывает защелка.

Сферы применения дифавтоматов

Автомат дифференциальный 16А можно одинаково эффективно использовать при переменном токе с одной и тремя фазами. Они существенно повышают уровень безопасности при систематической эксплуатации разных электроприборов.

Кроме того, использование подобных механизмов существенно снижает риск возникновения пожаров, которые зачастую появляются из-за возгорания или деформации изоляционных элементов, которые проводят ток.

подробнее о ценах

Как подключить прибор

Основные правила предельно просты: автоматы электрического тока требуют наличия фаз цепей, а также нолей, которые должны быть защищены. Ни в коем случае нельзя соединять провод, исходящий из дифференциального автомата, с идентичными проводами нулевого показателя. Таким образом, можно просто сломать прибор.

Рассмотрим базовые схемы подключения дифавтоматов:

• Селективная схема.

Преимущество данного типа подключения в том, что при утечке тока его подача будет приостановлена только на том объекте, который потерпел аварию. Главный автомат продолжит работать, а прочие объекты в сети будут получать питание в необходимом объеме.

• Неселективная схема.

В этой ситуации нет никаких гарантий, что при возникновении вышеупомянутых аварийных ситуаций подача тока на все объекты будет обеспечиваться без перебоя. Поврежденная электрическая линия моментально отключится, а впоследствии отключатся и все остальные линии.

Краткое руководство по выбору подходящего дифференциального автомата

Чаще всего потенциальные потребители стоят перед выбором ‒ что купить, дифференциальный автомат или устройство защитного отключения. На решение влияют несколько причин:

Конструктивная особенность щитка с наличием в нем достаточного места. Здесь преимущество на стороне автомата, поскольку он более компактный. А УЗО подразумевает наличие защиты, обеспечиваемой автоматом, следовательно, установить необходимо два устройства, занимающие много места.

Цель подключения. Дифференциальные автоматы идеальны для протекции приборов бытового назначения от тока. А вот защиту нескольких розеток лучше обеспечит УЗО. При повышении мощности автомат тут же будет деактивирован. Что касается УЗО, то в случае с ним потребуется только заменить автомат.

В любом случае, перед покупкой обязательно выберите модель, максимально соответствующую параметрам Вашей сети. Для начала рассчитайте силу тока. Просуммируйте мощность всех устройств определенной цепи, а затем разделите эту сумму на напряжение сети.

Перед покупкой дифференциального автомата на 16А определитесь с конкретной моделью, подходящей по всем характеристикам к Вашей сети. Подсчитайте количество ампер. Для этого просуммируйте мощность каждого прибора определенной цепи и разделите полученный результат на количество вольт. Это поможет понять, подходит ли Вам данный прибор.

Принципиальные отличия УЗО от дифференциальных автоматов

Внешне эти устройства практически одинаковы, а работу выполняют совершенно разную. Следует запомнить одно: УЗО не защитит проводку от замыканий и перепадов напряжения, а вот дифференциальный автомат справится с этим заданием. Помимо этого, он сможет предотвратить и утечку электричества.

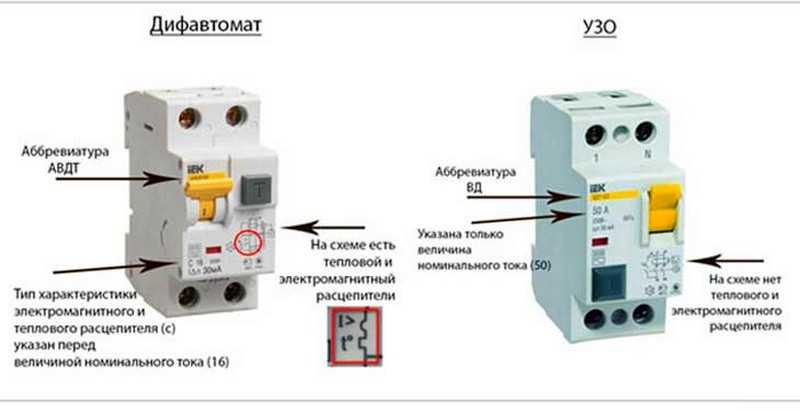

Внешние отличия двух устройств

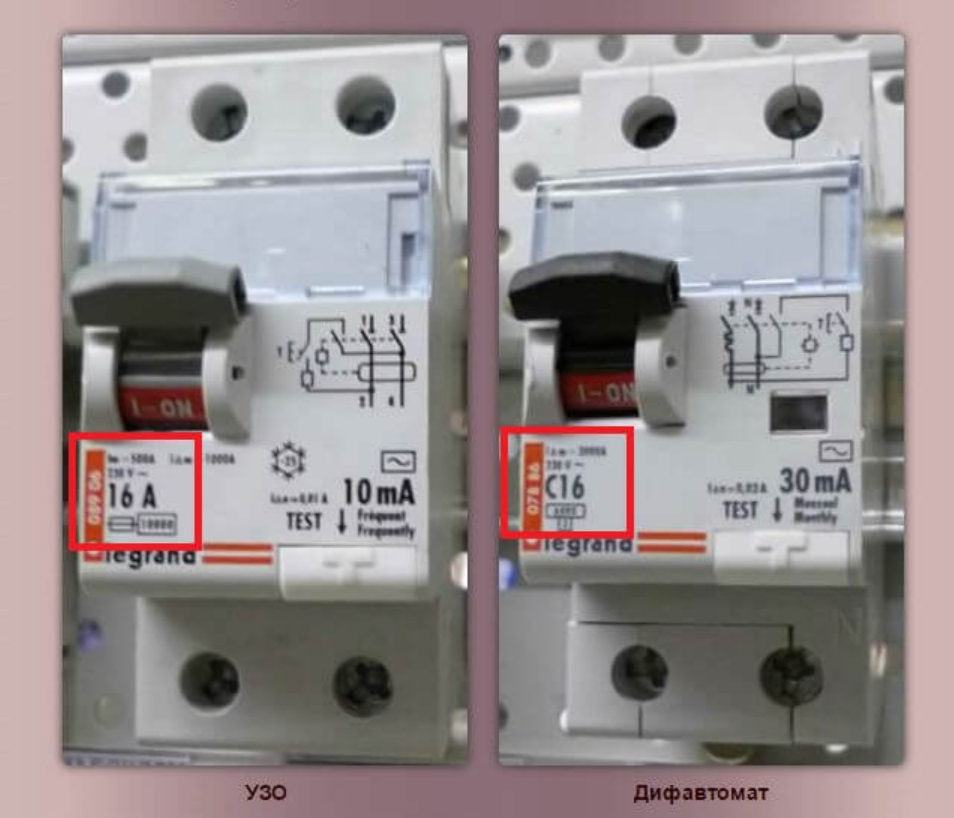

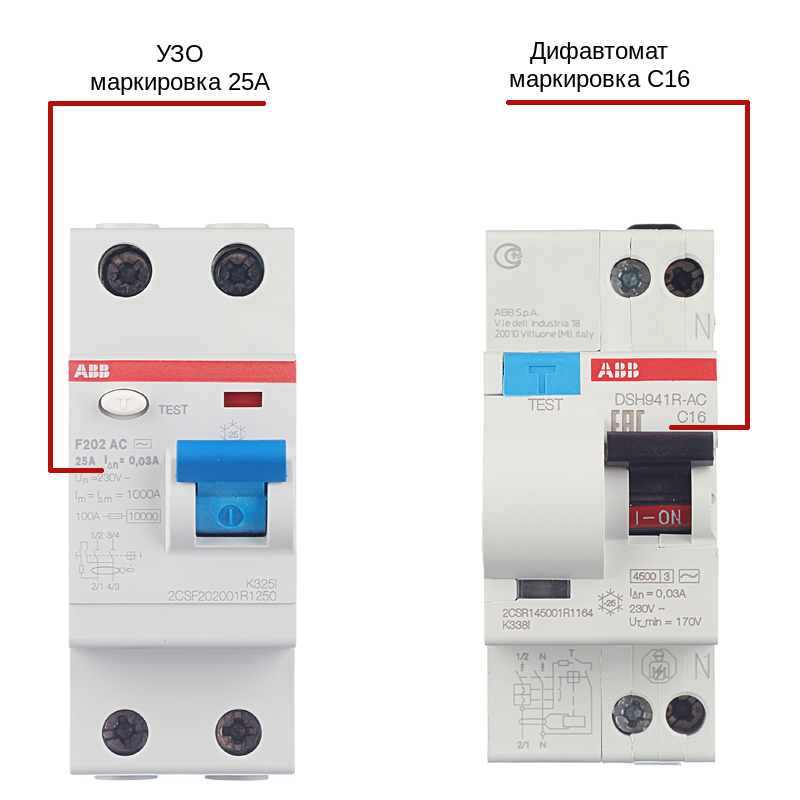

Маркировка тока. Отличить одно устройство от другого возможно по маркировке тока. В этой ситуации обращать внимание следует на показатели номинального рабочего напряжения и номинального напряжения утечки. Когда на корпусе прибора указывают большую цифру (16А) – это устройство защитного отключения (см. картинку). Значит, прибор функционирует в сети с номинальным показателем силы тока в 16 Ампер. Когда перед числом ставят буквы латинского алфавита В, С или D – это дифференциальный автомат. На нашем примере буква «С» символизирует вышеупомянутые электромагнитные и тепловые расцепители.

Электрическая схема. На устройстве защитного отключения она изображена в форме овала, который символически обозначает трансформатор – главный элемент устройства. Он реагирует на утечку тока, замыкание и размыкание электрической цепи.

Схема дифавтомата предусматривает обозначение все тех же расцепителей, реагирующих на большое напряжение и короткое замыкание в сети.

Надпись на корпусе. Если отличить эти приспособления все также тяжело, есть небольшая подсказка от производителей: на УЗО (устройстве защитного отключения) указано, что это – дифференциальный выключатель. А вот на дифференциальном автомате указано, что это – автомат для отключения тока.

Аббревиатура. Присмотритесь к корпусу, и Вы заметите, что на УЗО написано ВД, а на дифавтомате – АВДТ.

Следует сделать акцент на преимущества автомата дифференциального 16А. Во-первых, это более приемлемая цена по сравнению с тем же УЗО. Во-вторых, его очень удобно монтировать. Электрик без труда установит устройство, к тому же, надежность цепи повышается в разы за счет минимального количества соединений. Однако при поломке агрегата его придется полностью заменить.
