Монтаж теплого водяного пола на деревянный пол

В сегодняшнем мире все большую актуальность набирает строительство частных домов или же их покупка. Особенно это популярно среди жителей Санкт-Петербурга, ведь именно жители больших городов испытывают постоянный стресс от напряженного ритма жизни. Такого рода стрессовые ситуации чаще всего заканчиваются возникновением самых разных болезней, которые после необходимо устранять. В данной ситуации вам поможет вовремя проведенный отдых, который максимально уменьшит риск возникновения болезней. Именно для отдыха и подходят частные дома, так же они используются и для постоянного проживания. При этом так же как и в квартире вам необходимо иметь в доме все необходимые виды коммуникаций. Одна из основных коммуникаций это система отопления частного дома, именно об этом мы и поговорим в данной статье.

Теплый пол как разновидность отопления дома

Любой частный дом нуждается в установке отопительной системы, которая бы смогла обеспечить теплом помещения при наступлении зимы и понижении температуры. Часто применяется такой способ обогрева частного дома как применение теплого пола. Водяной теплый пол – это по сути система, которая состоит из контура, что располагается под поверхностью пола и проводит его нагрев. Система сама по себе состоит  из контура, который в свою очередь установлен определенным видом. Сегодня выделяют такие варианты установки контура:

• Змейка
• Двойная змейка
• Спираль

Как можно было заметить, данный вид отопления имеет приставку водяной. Это связано с тем, что нагрев пола происходит с использованием определенного теплоносителя, сравнимо с тем как происходит водяное отопление дома, но более локально. Таким теплоносителем выступает зачастую вода, которая нагревается котлом и циркулируем при помощи насоса. Именно поэтому такая система имеет название водяной теплый пол. Так же вы можете выбрать метод с применением стяжки или без ее использования. Зависит это прежде всего от места установки пола и технических характеристик помещения. Сразу стоит сказать, что метод без стяжки является более универсальным.

Теплый пол и деревянное покрытие

Каждый человек при установке теплого пола в своем частном доме выбирает какое покрытие установить наверх. Сегодня мы более подробно остановимся на таком виде покрытия пола как деревянное. Деревянное покрытие имеет такие особенности:

• Дерево является не совсем хорошим проводником тепла
• Установка такого пола отличается простотой
• Такого типа покрытие более долговечное
• Покрытие является полностью безопасным для вас и здоровья ваших близких.

Преимущества теплого пола

Теплый пол в сочетании с деревянным покрытием дает вам целый спектр определенных преимуществ. Среди основных плюсов можно выделить такие вещи:

• Отличная эффективность работы оборудования такого типа
• Возможность регулировки температуры нагрева пола и как следствие температуры в помещении
• Теплый пол прогревает нижние слои помещения, воздух в которых всегда скапливается самой низкой температуры исходя из законов физики
• Стабильная работа системы

Так же теплый пол в сочетании с деревянным позволяет применять его в качестве дополнительного источника обогрева помещения.

Монтаж системы

Установка системы, несмотря на простоту, должна выполняться исключительно профессионалами. Вы можете смело обращаться в нашу организацию, где проведением установки теплого пола с деревянным покрытием займутся опытные работники нашей организации. Так же по заключению выполнения работы, наша компания предоставит вам полную гарантию на выполненную услугу.

Теплые водяные полы на деревянный пол: виды и технология монтажа

Теплый пол, мало кого можно удивить. Прошло то время, когда он считался атрибутом сверхкомфортного жилья. Сегодня его монтируют повсеместно, чтобы сделать ваш дом еще теплее и уютнее. Владельцы деревянных строений не могли установить такую ​​систему, так как традиционные технологии укладки этого не позволяют.

С появлением напольной системы можно без проблем укладывать теплые водяные полы на деревянный пол. Мы расскажем обо всех популярных вариантах монтажа системы теплого пола на перекрытия из бруса. Независимые домашние мастера у нас найдут много полезных советов.

Содержание статьи:

• Водяной пол: как это работает?
• Особенности системы полов
• Устройство системы теплого пола
• Варианты водяных полов
  • Вариант №1. Реализация решения «под ключ»
  • Вариант №2. Утепление
  • Вариант №3. Рельсовая конструкция 9001 0
• Выводы и полезное видео по теме

Водяной пол: как это работает?

Водяные полы — это очень практичный способ обогреть дом. Система представляет собой контур жидкостного отопления, монтируемый под полом.

Традиционная технология предполагает, что трубы находятся в бетонной стяжке. Для нагрева теплоносителя, подаваемого в контур, обычно используют котел. Стандартные модели прогревают жидкость до 60-90ºС, что недопустимо для теплого пола.

Если пустить в контур теплоноситель с этой температурой, то пол нагреется до 45-60ºС. Ходить по ней будет невозможно. СНиП регламентирует допустимую температуру для теплого пола. Не более 30ºС.

Для получения такого значения достаточно будет нагреть жидкость в контуре до 35-45ºС. Поэтому в систему водяного пола входят . Здесь смешивается горячая жидкость из теплообменника котла и холодная жидкость из обратки.

Есть еще более простой вариант. Если вы используете отопительный котел конденсационного типа, вам не придется устанавливать смесительный узел.

Конструктивные особенности таких котлов предполагают возможность нагрева до относительно низких температур. В ряде случаев нагретый теплоноситель берется из централизованной системы, но для этого требуется специальное разрешение, что не всегда возможно сделать.

Водяной теплый пол напольного типа представляет собой относительно легкую конструкцию из деревянных или пластиковых элементов, внутри которой находятся трубы отопления

Таким образом, жидкость, поступающая в контур отопления, а это может быть раствор антифриза или вода, нагревает пол. Он, в свою очередь, нагревает воздух. В результате получается быстрый и в то же время очень равномерный прогрев помещения.

Существенный плюс – максимально благоприятное для человека распределение температуры в помещении. Прохладный воздух скапливается в верхней части, а более теплый – в нижней. Именно такой микроклимат живые организмы считают комфортным. При этом конвективные течения, неизбежные при наличии точечных источников тепла, не наблюдаются.

За счет этого отсутствует перенос пыли и микроорганизмов. К преимуществам можно отнести минимальные эксплуатационные расходы. Все это делает водяные полы популярными среди пользователей. Сравнительный анализ водяных и электрических систем теплого пола, который мы рекомендуем вам прочитать.

Особенности системы полов

Традиционный вариант водяного пола предполагает монтаж труб в стяжку. Залейте его раствором бетона со специальными добавками, повышающими его теплопроводность.

В результате бетонная подушка становится своеобразным аккумулятором тепла, что позволяет использовать такое отопление максимально эффективно. Однако традиционная схема имеет недостатки.

Деревянное основание имеет низкую термическую инертность, что препятствует нормальному функционированию системы. Для исправления этого недостатка монтируются теплоотражающие пластины из металла с высокой теплопроводностью

Самое очевидное – слишком тяжелая бетонная стяжка. При плотности раствора около 2000 кг/кв.м это дает значительную дополнительную нагрузку на основание и несущую.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных полов — дальше. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая система настила.

Выполнен в виде невысокого настила, внутри которого расположены трубы. Для его обустройства чаще всего используется дерево, но полистирольные полы промышленного производства появились относительно недавно.

Трубы укладываются в пазы, где и закрепляются. Известно, что древесина очень плохо проводит тепло. По этой причине дровяные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставлены металлические теплопроводящие элементы. Они также усиливают конструкцию. Есть аналогичные детали в полистироловом настиле с металлическими вставками, материал которых также является плохим проводником тепла. Таким образом, собирается надежная и долговечная система отопления.

Его преимуществами перед традиционным аналогом можно считать:

• Легкий настил, который выдерживают даже деревянные полы.
• Относительно простая сборка, особенно если речь идет о промышленных моделях напольных покрытий.
• Нет необходимости ждать, пока бетон затвердеет. Отделочные работы можно производить сразу после монтажа.
• Полная ремонтопригодность. Для проведения ремонтных работ достаточно приподнять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одним неоспоримым преимуществом системы перекрытий является ее многовариантность, что позволяет реализовать самые разнообразные ее модификации. Большинство из них – продукты домашнего производства. Основным недостатком схемы настила является ее быстрое остывание. Пол нагревается за короткое время и так же быстро отдает тепло.

Большим плюсом напольного водяного пола является возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать пол под ним

Собственно запас тепла ограничивается тем, что есть у жидкого теплоносителя в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине декинговые системы чаще используются в качестве дополнения, особенно в холодных регионах.

Устройство системы теплого пола

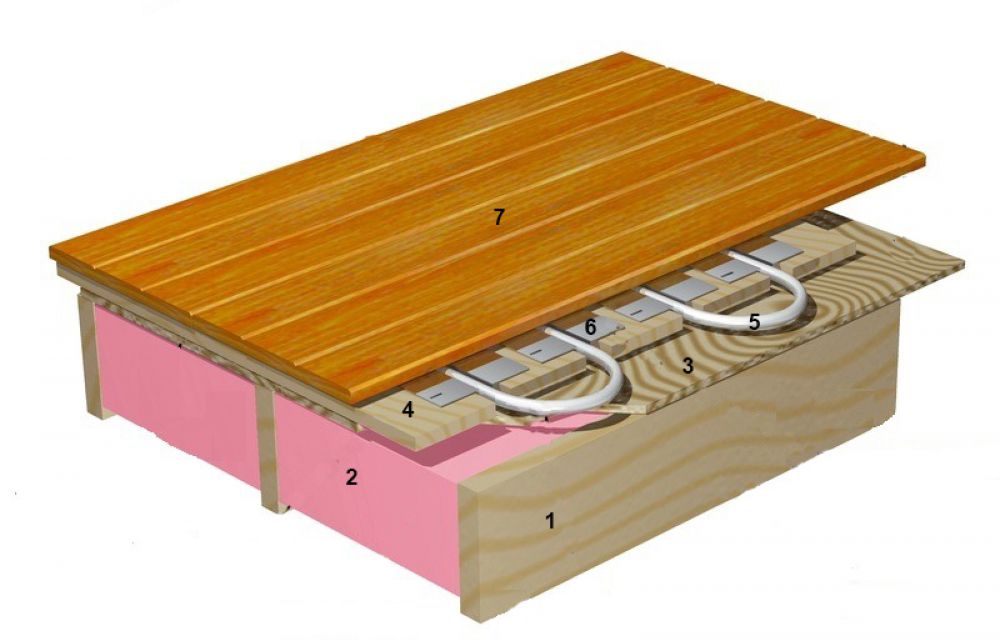

При укладке системы перекрытия получается своеобразный многослойный пирог, рассмотрим каждый слой подробнее.

Требования к оформлению

Первый слой торта представляет собой правильно подготовленную основу. Это может быть любое перекрытие, предварительно выровненное. СНиП регламентирует отсутствие значительных перепадов высот, выступов и неровностей. Деревянный пол должен быть ровным, без выступающих досок.

Каждая планка должна быть хорошо закреплена и не должна прогибаться. Максимально допустимое отклонение от горизонтали 2 мм, распределенное на 2 м площади в любом из существующих направлений.

Устройство теплоизоляционного слоя

Для предотвращения утечки тепла необходимо оборудовать изоляционный слой. Материал для его выполнения подбирается индивидуально, исходя из условий эксплуатации. Он должен быть влагостойким, пожаробезопасным, совместимым с другими строительными материалами.

Желательно наличие дополнительной изоляции. По возможности выбирается самый тонкий, но эффектный материал.

Вариант крепления труб

На утеплителе сам настил укладывается под трубы. Здесь есть много вариантов. Это могут быть маты из полистирола со специальными бобышками для труб. Такие маты производят одинарную и дублированную изоляцию.

В последнем случае изолирующий слой может быть лишним. В качестве настила можно использовать листы пиломатериалов с выпиленными пазами для труб. Они также изготавливаются промышленным способом. Имеют место и самодельные настилы из реек, брусков и т.п.

Трубка теплопередачи

Затем вставьте в подготовленные крепления и пазы. Для плотного прилегания и создания теплового экрана детали помещены внутрь специального алюминиевого профиля.

Если таковой нет, можно сделать аналогичные элементы оцинковки или обернуть каждую деталь плотной фольгой. Поверх смонтированных труб оптимально уложить дополнительный слой фольги.

Завершение строительства основания

Укладка фундамента поверх труб под полом. Его выбирают в зависимости от того, какое финишное покрытие будет укладываться.

Если планируется укладка плитки, керамической или ПВХ, а также линолеума или ковролина, на металлические элементы деревянного настила укладывают влагостойкий гипсокартон. Если для обустройства настила использовались полистирольные маты, ГВЛ кладут в два слоя.

Конструкция пола обычно покрывается основой под отделку. Его выбирают в зависимости от материала, который предпочтительнее в качестве покрытия. Под ламинат, например, укладывается влагопоглощающая подложка, под плитку — влагостойкий гипсокартон или ДСП

Не укладывать гипсокартон под ламинат на деревянный пол. Вместо этого на алюминиевые пластины укладывается вспененный полиэтилен или картонная подложка, впитывающая лишнюю влагу.

Вместо ГВЛ можно использовать влагостойкие сорта ДСП или фанеры. Хорошим решением являются стекломагниевые листы, которые к тому же хорошо проводят тепло, что совершенно не лишнее при устройстве теплого пола.

Варианты водяного пола

Настил под водяной пол может быть выполнен различными способами, что особенно популярно у домашних мастеров. Рассмотрим несколько вариантов таких конструкций.

Вариант №1. Внедрение готового решения

Это самый простой способ выполнения. В строительном магазине приобретается комплект для настила. Может быть две разновидности такого раствора. Первый – маты из полистирола, оснащенные креплениями для труб.

Могут быть продублированы слоем изоляции. В этом случае их можно укладывать прямо на основание. Основное преимущество таких матов – предельно простая установка. Однако они недостаточно прочны, чтобы монтировать напольное покрытие непосредственно на маты.

Под мягкие покрытия, а также под плитку придется укладывать два слоя ГКЛ. Настил также можно собрать из модулей из ДСП. На них нанесены заводские выемки под трубы с определенным шагом системы. Модули комплектуются креплениями, металлическими теплораспределительными пластинами и трубами.

Полистирольные маты – отличное решение для устройства пола водяного пола. Этот вариант позволяет обустроить сверхтонкий водяной пол, который съедает минимум высоты помещения

Для соединения деталей друг с другом предусмотрено замковое соединение, что значительно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Главный их недостаток – высокая стоимость.

Любой из готовых растворов требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Испорченные участки выбрасываются и ремонтируются. Доски прочно закреплены, перепады высот убраны. Затем удаляется весь мусор и пыль, а основание грунтуется.

После высыхания укладывается и при необходимости закрепляется утеплитель. Следующий этап – укладка матов. На каждую из них снаружи наносится подходящий клей, обычно «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо держался и надежно удерживал коврик на месте.

Если планируется укладка напольного покрытия из ДСП, его сборка производится в строгом соответствии с инструкциями, изданными производителем. После того, как каналы труб будут готовы, приступайте к укладке. может быть получен «змейкой», «улиткой» или любым другим подходящим способом.

Элементы объединены в единую систему и подключены к системе отопления. Далее проводят опрессовку и проверку работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.

Вариант №2. Обшивка

Работа начинается с подготовки деревянной основы. Если это старый пол, проводятся все необходимые ремонтные работы. Затем нужно уложить лаги, на которые будет ложиться теплый водяной пол под деревянный пол. Подготовленные лаги устанавливаются строго по уровню с расстоянием между элементами порядка 0,6 м.

Это лучший вариант, можно ставить детали с большим расстоянием. Но в этом случае для формирования настила потребуются более толстые доски.

Подготовка земли – очень важный момент. Под конструкцией желательно постелить новый черновой пол, но можно использовать и старый, если он в хорошем состоянии. Все поврежденные участки должны быть отремонтированы.

Балки надежно крепятся к основанию. Затем между ними с лагами устраивается основание, на которое будет укладываться утеплитель. Для этого к балкам прибиваются доски, фанера, ДСП или любой другой подходящий материал.

Если хотите сэкономить, то к лагам вместо основания можно прибить уголки или рейки, на которые будет опираться изоляционное покрытие. Но нужно понимать, что в этом случае он должен быть жестким и не рыхлым. На подготовленное основание укладывается утеплитель. Это может быть пенопласт, каменная вата высокой плотности, пенопласт и др.

После формирования теплоизоляционного ковра приступают к изготовлению напольного покрытия. Для этого берут доски толщиной не менее 0,03 м. Их начинают прикручивать к балкам. Первую закрепляют на расстоянии 0,02 м от поверхности стены, аналогичный зазор выполняют и при закреплении всех остальных деталей.

Важным моментом является выбор ширины досок, крепящихся к полу. Она должна соответствовать ширине металлических распределительных пластин, которые впоследствии будут вставлены в получившиеся пазы.

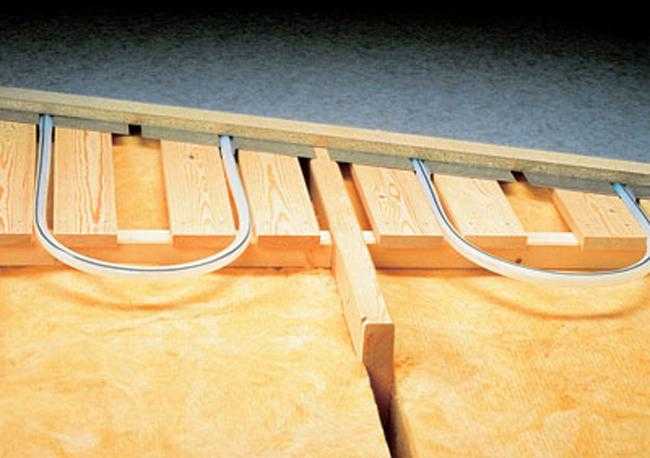

Труба будет уложена «змейкой», что подразумевает необходимость выполнения канавок для ее витков. Для этого оставляют специальные зазоры шириной около 0,15 м через равное расстояние друг от друга.

Для образования изгиба трубы, по которой циркулирует теплоноситель, часть досок закрепляют на определенном расстоянии от стены

На практике это выглядит следующим образом. Две доски прикручиваются на расстоянии 0,5 см от стены, следующие две – на расстоянии 5 – 7 см. И так до конца ряда.

С противоположной стороны основания те доски, которые крепились к стене, прикручиваются на расстоянии, а те, что с зазором — вплотную. Таким образом, под изгибом трубы образуется канавка. После укладки всего напольного покрытия приступайте к монтажу теплораспределительных плит.

Вставляются в пазы, образованные досками, и надежно крепятся скобами или обычными гвоздями. Оптимально, чтобы стороны соседних плит сомкнулись.

Тогда будет сформирован сплошной теплообменный экран. Теперь можно приступать к укладке труб. Вместе это сделать проще. Один рабочий размотает бухту, а второй займется непосредственно укладкой.

Деталь с небольшим усилием как бы вдавливается в паз теплораспределительной пластины. Петлевую трубу лучше провести вдоль стены под половицами.

После прокладки всей цепи еще раз проверьте установку и подключите ее к системе отопления. Обязательно проверьте водяной пол под давлением. Затем можно приступать к подготовке к укладке напольного покрытия.

Вариант №3. Рельсовая конструкция

Начните с подготовки основания. Как и в предыдущих версиях, его следует выровнять и укрепить. Затем на основание укладывается любой подходящий утеплитель.

Самый простой способ укладки водяного пола «змейка», поэтому используется чаще всего. Для рельсовой конструкции это будет оптимальным вариантом. Для определения размеров деталей чертится точный план помещения.

Существует несколько вариантов укладки теплого водяного пола. Самый простой из всех вариантов – змейка, на рисунке показана ее схема

На ней отмечаются участки, где будет установлено оборудование, обслуживающее водяной пол, и места подвода труб. Затем со строгим соблюдением выбранного шага установки вычерчиваются направляющие. Рассчитывается количество необходимых деталей, и определяются их размеры.

Теперь нужно подготовить направляющие. Их вырезают из любого подходящего и доступного материала. Затем можно приступить к установке. Детали необходимо укладывать на фундамент в строгом соответствии с разработанным планом.

Каждая направляющая ставится на шероховатое основание и надежно крепится к нему винтами. Между деталями должны быть каналы, необходимые для установки труб. На участках поворота магистрали острые углы направляющих необходимо скруглить, чтобы случайно не повредить трубы.

После того, как все рейки закреплены на основании, начинаем укладывать фольгу. Для этого берут материал толщиной не менее 50 микрон. Листы вдавливают в каналы, тщательно огибая каждое углубление. Буквально «выкладывая» каждый канал фольгой.

Чтобы листы не сдвигались с места, их крепят к рейкам с помощью степлера. Для лучшей теплоотдачи трубы желательно перед укладкой обернуть той же фольгой, но это не обязательно.

Чтобы выполнить плавный поворот трубы и не повредить ее случайно, направляющие в местах изгиба должны быть закруглены. Их острые углы зачищаются

Затем внутрь подготовленных каналов укладывается труба. Для фиксации на некоторых участках ее крепят к рейкам или к полу металлическими пластинами. По окончании монтажа водяной пол подключается к системе отопления и проводится обязательная опрессовка. Если она не выявила течи, приступайте к подготовке к монтажу финишного покрытия.

Это всего три варианта установки теплого пола. На практике их намного больше. Домашние умельцы адаптируют их к своим условиям, подбирая доступные материалы и подходящие технологии.

С правилами, формулами и примером расчета системы теплого пола познакомит , с которым настоятельно рекомендуем ознакомиться.

Выводы и полезное видео по теме

Видео №1. Один из вариантов системы укладки:

Видео №2. Сравните бетонный пол и водяной пол:

Видео №3. Укладываем водяной пол на деревянную основу:

Укладывать водяной пол на деревянную основу можно только методом укладки. Бетонную стяжку, даже самую низкую, она не выдержит. Самым простым из всех вариантов обустройства напольного покрытия является использование готовых матов из полистирола или деревянных направляющих.

Их можно приобрести в любом магазине. Единственным недостатком этого решения является высокая стоимость, но установка проста и очень быстра. Любители самостоятельной работы могут просто собрать напольное покрытие из подручных материалов. Получится дешево и достаточно эффективно.

Пожалуйста, пишите комментарии в блоке ниже. Расскажите о том, как вы строили систему теплого пола в своем или соседнем доме с деревянным полом. Делитесь полезной информацией, задавайте вопросы, публикуйте фото по теме статьи.
