alexxlabКак сделать Bluetooth кассету для устаревшей техники
Всем добрый день! Сегодня я хочу поделиться с вами идеей, как можно использовать кассетную деку магнитолы или музыкального центра. Мало у кого в доме не осталось такой аппаратуры, которая лежит бесполезным грузом ввиду того, что магнитная запись музыки на плёночные кассеты канула в лету.
Обилие предлагаемых на AliExpress различных плат, переходников, адаптеров и прочих устройств натолкнула меня на мысль использовать звуковоспроизводящий тракт кассетного магнитофона для воспроизведения музыкальных файлов по каналу Bluetooth.
Что нам понадобится
Из инструментов потребуется паяльник, ножовка с мелкими зубьями (по металлу), надфили или миниатюрная шлифовальная машинка.
Материалы:
- супер клей;
- кусочки оргстекла.
Выполнение работы
Вытаскиваем из ненужного кассетного магнитофона магнитную головку.
Аккуратно освобождаем её от крепёжных элементов.
Присоединены они контактной сваркой, поэтому просто отламываем их с помощью пассатижей, стараясь не повредить при этом саму головку. Головку тщательно очищаем от грязи и следов коррозии.
Для этого можно воспользоваться растворителем, затем шлифовальной пастой. В результате должна получиться гладкая со всех сторон (кроме той, где находятся выводы) болванка.
Разбираем кассету и вынимаем из неё катушку с плёнкой.
На той части кассеты, где плёнка контактирует с магнитной головкой магнитофона, готовим гнездо для установки нашей подготовленной головки.
Для этого аккуратно вырезаем лишние части кассеты и обклеиваем посадочное место прямоугольными кусочками оргстекла.
Гнездо для головки должно позволять ей свободно перемещаться.
Расположение головки должно быть таким, чтобы при установке нашей доработанной кассеты в кассетный приёмник, магнитные головки в магнитофоне и в кассете плотно соприкасались своими рабочими поверхностями. По ним будет осуществляться передача звукового сигнала.
Основу устройства составляет аудио приёмник Bluetooth, который получает питание от литиевой аккумуляторной батареи.
Зарядка батареи через USB разъём осуществляется с помощью модуля TP4056.
Фрезеруем паз и вклеиваем модуль.
Обе эти платы и батарею размещаем внутри корпуса кассеты.
К соответствующим выводам платы Bluetooth припаиваем сигнальный светодиод. Он будет сигнализировать о включении устройства.
Питание на устройство подаётся через микропереключатель, который монтируется в корпусе кассеты так, чтобы при установке кассеты магнитная головка нажимала на его пружинящий элемент, включая аудио приёмник.
На контактные выводы магнитной головки помещается кусочек мягкой резины, который смягчает воздействие головки на микрик и предохраняет выводы головки от замыкания.
Три вывода магнитной головки подключаются к клеммам на плате Bluetooth (общий, левый, правый).
Когда все спаяно, надавливаем на головку и проверяем работу устройства перед закрытием.
Когда монтаж деталей завершён, собираем кассету. Перед этим устанавливаем на место обе катушки от плёнки (плёнку перед этим удаляем).
Это необходимо для того, чтобы кассета могла надёжно занять свое место при установке в магнитофон.
Для эстетики можно покрасить кассету обычной аэрозольной краской.
Ну, вот собственно и всё. Перед использованием зарядим аккумулятор.
Вставляем кассету в магнитофон, наблюдаем свечение сигнального светодиода и включаем магнитофон в режим воспроизведения.
Далее с телефона производим соединение с Bluetooth. Включаем наши любимые музыкальные произведения. Слушаем и получаем удовольствие.
Заключение
Ниже приведены ссылки для заказа необходимых компонентов:
Плата Bluetooth: https://aliexpress.com
Зарядный модуль USB: https://aliexpress.com
Аккумулятор 150 mAh 3.7 V: https://aliexpress.com
Микропереключатель: https://aliexpress.com
Смотрите видео
Усилитель из старого магнитофона — РАДИОСХЕМЫ
Всем привет! В этой статье расскажу о том, что можно сделать из старого магнитофона или телевизора. Я нашел в кладовке старый магнитофон «Весна» и решил сделать с него что-нибудь полезное. Не выбрасывать же его. Разобрав магнитофон понял, что с него можно сделать портативную колонку или просто взять усилитель звука. Итак, разбираем устройство и находим плату, на которой стоит микросхема К174УН7. Чтобы легко найти эту плату, можно просто посмотреть, куда идут провода от динамика.
Извините за качество фото, так как фотоаппарат сломался и поэтому снимал на телефон. Теперь, когда у нас есть эта плата, нужно взять даташит на эту микросхему и найти все нужные нам выводы.
Как видим, нам нужны выводы 1, 8, 12, 10. Теперь берем нашу плату и смотрим, куда идут дорожки от этих выводов. В моем случае, эти выводы выводились на разъем, поэтому я отпаял разъем и вместо него впаял провода.
Когда провода подпаяны — нужно найти блок питания, которым будем питать схему. Я взял трансформатор от какого-то китайского устройства и подпаял к нему диодный мост. Напряжение блока питания нужно 12-15 вольт. Хотя и от 9 вольт схема данного УНЧ будет тоже работать, но при этом качество звука значительно уменьшится. У меня трансформатор выдает 12 вольт.
Теперь осталось подпаять к трансформатору сетевую вилку и к другой обмотке нашу плату. К проводам от платы подпаиваем динамик и мини-джек.
Когда всё припаяли, нужно перед первым включением проверить всё-ли правильно сделали, если да — то можно проверить работоспособность УНЧ. У меня получился довольно неплохой звук, правда, если слушать на большой громкости — микросхема греется, поэтому нужно поставить радиатор. Похожий вариант подключения усилителя с платы звука от ТВ смотрите тут. Спасибо за внимание, всем удачи!
Делаем bluetooth-адаптер для кассетного магнитофона
Кассетные магнитофоны и плееры, пик популярности которых имел место быть в середине девяностых годов прошлого века, сегодня незаслуженно забыты. Основной причиной тому, что многие владельцы прячут вполне рабочие магнитофоны в чуланы, ящики и кладовки, явилась смена источника звука. Пленочные кассеты, вмещающие не более 240 минут звука, не смогли конкурировать с оптическими дисками формата Audio-CD, емкость которых была многократно больше. В свою очередь, CD-диски уступили пальму первенства USB накопителям информации. Сегодняшнее развитие техники изменяет картину аудиотехники так, что отпадает само привычное представление источника звука. Сегодня любую песню можно послушать через интернет, не скачивая ее к себе на компьютер. Даже привычные провода, соединяющие аудиосистему с непосредственным источником аудио, были заменены bluetooth адаптерами, которые беспроводным путем объединяют любой компьютер, телефон, планшетный персональный компьютер с портативной bluetooth-колонкой. В рамках данной публикации будет представлено изящное самодельное устройство, позволяющее буквально превратить любой пленочный магнитофон в беспроводную bluetooth-колонку.
Что нам потребуется?
Во-первых, необходимо заблаговременно приобрести два китайских гаджета:
1 — беспроводные наушники для спорта,
2 — кассетный адаптер для автомобильной магнитолы, позволяющий подключить любое устройство к магнитоле через своеобразный AUX-in.
Во-вторых, потребуется самое простое оборудование, которое должно иметься в арсенале у каждого домашнего мастера, а именно: паяльник 40 Вт, припой, канифоль, съемщик изоляции, ножик, секундный клей.
Как сделать самодельную bluetooth-кассету
Прежде всего, необходимо разобрать китайские bluetooth-наушники.
Разбирать такие наушники нужно без всякого сожаления, так как качество звучания внутриканальных выходных динамиков оставляет желать лучшего. Практика пользования такими наушниками показывает, что пользоваться ими по прямому назначению весьма скверно. Максимум на что они годятся — это прослушивание аудиокниг. О любом любительском музицировании даже и говорить не приходится. Чтобы они хотя бы на что-то сгодились, разбираем их на запчасти. В состав таких наушников входят следующие элементы: внутриканальные аудиодинамики, литий-ионный аккумулятор, главная плата, где распаяны все конструктивно значимые элементы. Внутриканальные головные телефоны (маленькие динамики), то есть сами звукоизлучатели наушников, можно смело отправлять в мусорное ведро — там им самое место. Хлипкий корпус так же смело отправляем в утиль. Остаются 2 значимых элемента — аккумулятор и системная плата, отвечающая и за прием bluetooth, и за усиление звука, и за контроль зарядки литий-ионного аккумуляторного элемента. Именно эти элементы важны для достижения нашей цели.
На следующем этапе необходимо разобрать кассетный адаптер для автомобильной кассетной магнитолы.
После снятия крышки нашему взору открывается следующая картина: магнитная головка с подпаянными аудиопроводами, заканчивающимися 3.5 мм джек-коннектором.
Ориентируясь по распиновке 3.5 мм коннектора, подпаиваем сначала правый и левый канал от китайских беспроводных наушников. Затем остается лишь припаять общий провод. Литий-ионный аккумулятор, равно как и главная плата китайских беспроводных наушников, чудным образом умещаются внутри корпуса кассеты для автомобильной магнитолы.
Остается лишь предусмотреть технические отверстия в торце для подзарядки. В финальном этапе сборки необходимо удалить (отпаять) старый выходной аудиокабель с 3.5 мм коннектором, а также приклеить плату и аккумулятор внутри кассеты. Это можно легко сделать, используя секундный клей. Затем закрываем крышку и пробуем задействовать свежесобранное устройство.
Если все монтажные работы произведены верно и аккуратно, то устройство начинает определяться как беспроводная колонка любыми мобильными телефонами, ноутбуками и планшетными персональными компьютерами. Финальный этап тестирования выглядит следующим образом: вы вставляете нашу самодельную bluetooth-колонку в магнитофон, закрываете лоток, нажимаете Play, находите на телефоне нашу bluetooth-колонку, запускаете воспроизведение любимой мелодии на этом беспроводном устройстве. Как показывает практика, радиус действия этого устройства — это пределы одной комнаты.
Выживаем вместе. Статья 4. — «Легенда о Сове»
— Саша, ты рехнулся!
скажете Вы и будете лишь отчасти правы.
Итак, у вас завалялся на даче, в гараже, на балконе, ранее горячо любимый кассетный магнитофон, может быть даже с радио, и вы бы рады его любить дальше, но увы, пасики истерлись, кассеты потерялись, новые доставать редкое извращение, а побыть хипстером и дать жизнь старому другу уж очень хочется.. это про Вас? Тогда моя статья вам пригодится.
Дано:
Кассетный магнитофон, в относительно рабочем состоянии.
И наушники Томпсон, за 1500 долларов… шучу, нужны обычные наушники старого типа, никаких капелек. Нужны именно такие которые есть у каждого дома и даются ко всем гаджетам. Неудобные, натирающие уши, мерзкие наушники.
Вот такие:
Теперь, картинки по шагам, чтобы все было понятно:
Видите головку, которая ранее снимала звук с магнитной дорожки? Вот она-то нам и нужна. Ей нужны электромагнитные колебания, что же, мы ей их дадим, но несколько экзотическим способом. Так как я очень ленив я не стал заморачиваться и в 2 секунды сделал все необходимые преобразования.
Тадааам, подаем на наушники звуковой сигнал, от чего угодно, например от плеера, или телефона. Прицеливаемся, выставляем наушник в то положение которое нам нужно. И… приклеиваем намертво к головке.
Все готово. Теперь собираем.
Все, вашему магнитофону дана новая жизнь на природе, даче, или еще где. Пользуйтесь на здоровье.
Related Posts via Categories
5 ответов про кассетные магнитофоны. Зачем и кому они сегодня нужны?
Зачем и кому они сегодня нужны?
Компакт-кассеты вновь вошли в моду несколько лет назад, во многом благодаря их появлению на экране в фильме «Стражи Галактики». Конечно, приверженцы формата и до этого продолжали пользоваться своими деками и кассетами, но современная молодежь узнала про кассеты именно из кино. Однако главный вопрос остается тем же, что и в отношении катушечных магнитофонов – кому и зачем сегодня нужны компакт-кассеты и кассетные деки?
1. Кому они нужны?
С учетом того, что во время своего появления на рынке компакт-кассеты были чем-то вроде «аналогового mp3», то есть младшего формата по отношению к катушкам и винилу, то говорить об ультимативном качестве звука в их отношении не приходится. С другой стороны, при условии использования хорошей ленты типа «хром» или «металл» разница в звучании не столь велика и значительна. Кроме того, найти применение в системе кассетной деке вполне можно.
2. Зачем?
В общем, затем же, зачем кассеты использовались и раньше – для записи на них сигнала с грампластинок. В свое время на конвертах альбомов даже размещали логотип с кассетой и двумя скрещенными костями, в рамках борьбы с аналоговым тогда еще пиратством. Так что если у вас есть желание собрать коллекцию аналоговых записей с редких первопрессов, которые вы либо возьмете у знакомых, либо просто стараетесь не ставить лишний раз под иглу свои собственные, то хорошая кассетная дека поможет в этом деле. Плюс текущий ассортимент фирменных записей на кассетах не перестает пополняться, да и стоят они недорого, не в пример катушкам.

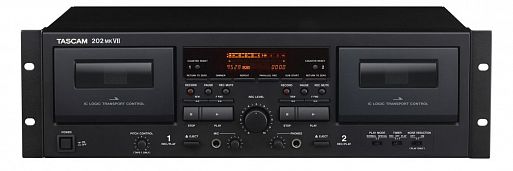

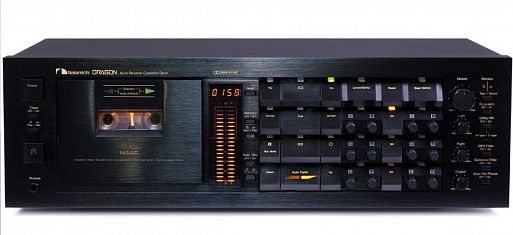

3. Какой?
Мы уже много раз писали как про легендарные модели прошлого, так и про новые аппараты, выходящие на рынок, поэтому не будем повторяться. А вот общая рекомендация по выбору будет такова. Если вы планируете, в основном, слушать современные фирменные релизы, то и деку лучше брать новую, тем более что пока мы видим в продаже только аппараты начальной и средней ценовой категории. Покупать для такой цели Nakamichi 1000 нет смысла, поскольку текущие кассеты пишутся с цифровых исходников не всегда очевидного качества. А вот если вы ставите себе задачу создать аналоговый архив редких оригинальных записей, то для этого уже можно озаботиться приобретением серьезного аппарата из прошлого – Nakamichi, Sony, Pioneer, Studer, и так далее. Само собой, прошедшего необходимую профилактику.
4. Что слушать на кассетной деке?

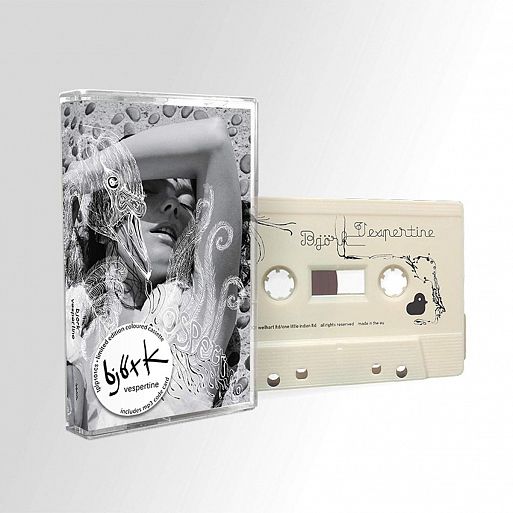

На этот вопрос мы уже частично ответили. Небольшой список свежих студийных релизов вы можете найти в этой статье, в целом же тенденция к увеличению ассортимента вполне устойчивая. Ситуация начинает напоминать ту, что была на рынке винила лет пятнадцать назад, когда артисты стали постепенно вновь обращать внимание на грампластинки и выпускать на них часть тиража своих альбомов. Так что выбор записанных компакт-кассет постепенно растет, кроме того, рынок б.у. никто не отменял. Само собой, коллекция записей собственного производства также может быть весьма обширной, слушай – не хочу.

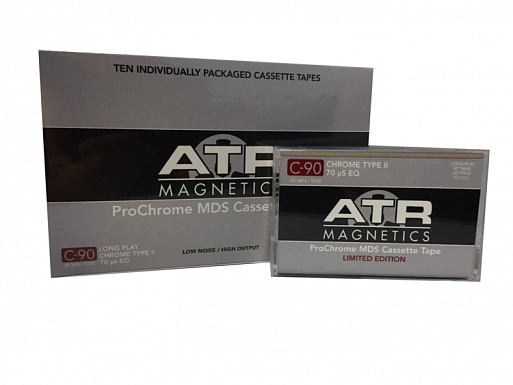

5. Где брать кассеты?
