Угловой диван своими руками, поэтапная инструкция, выбор материалов

На чтение 7 мин. Просмотров 878

Даже на небольшой площади можно создать уютную зону для отдыха с помощью угловой мебели. Такие конструкции способны сохранить жизненно важное пространство и при этом полноценно выполняют возложенные на них функции. Правда, стоят они достаточно дорого, но можно изготовить угловой диван своими руками, вооружившись всеми необходимыми инструментами. Для этого нужно лишь проявить упорство и аккуратность. В результате появится долговечная и невероятно красивая мебель.

Необходимые материалы и инструменты

Чтобы своими руками сделать угловой диван, прежде всего нужно составить список, в котором будут указаны все инструменты и материалы, необходимые для работы. Только после этого уже можно будет приступать к основным манипуляциям. При создании мебели потребуются следующие материалы для изготовления каркаса, наполнителя и обивки:

  1. Брус. Как правило, предпочтение отдается хвойным деревьям. Применяется только для изготовления каркаса.
  2. Фанера. Лучше брать березовую. Она понадобится при обшивке основы.
  3. ДВП. Материал пригодится при установке днища и сборке отсеков для хранения вещей.
  4. ДСП. Материал используют, как правило, для подлокотников.
  5. Поролон. Необходим для набивки подушек, спинки, сиденья углового дивана.
  6. Ткань для обивки. Предпочтение следует отдавать плотным материалам с пропиткой, защищающей от влаги и пыли.
  7. Крепежные детали. Используются гвозди, саморезы и уголки.
  8. Выдвижной механизм.
  9. Ножки для мебели. Предпочтение отдается конструктивным элементам с колесиками.
  10. Расходные материалы. К данной категории относятся клей и нитки.

При сборке углового дивана своими руками понадобятся такие инструменты:

  1. Пила. Используется для работы с крупными деревянными деталями.
  2. Шуруповерт. Без этого инструмента сборка любой конструкции окажется трудоемкой.
  3. Швейная машинка. С ее помощью удастся быстро изготовить чехлы.
  4. Степлер для мебели. Предназначен для фиксации полотна.
БрусФанераДСППоролонОбивочная тканьМеханизм трансформацииОпоры

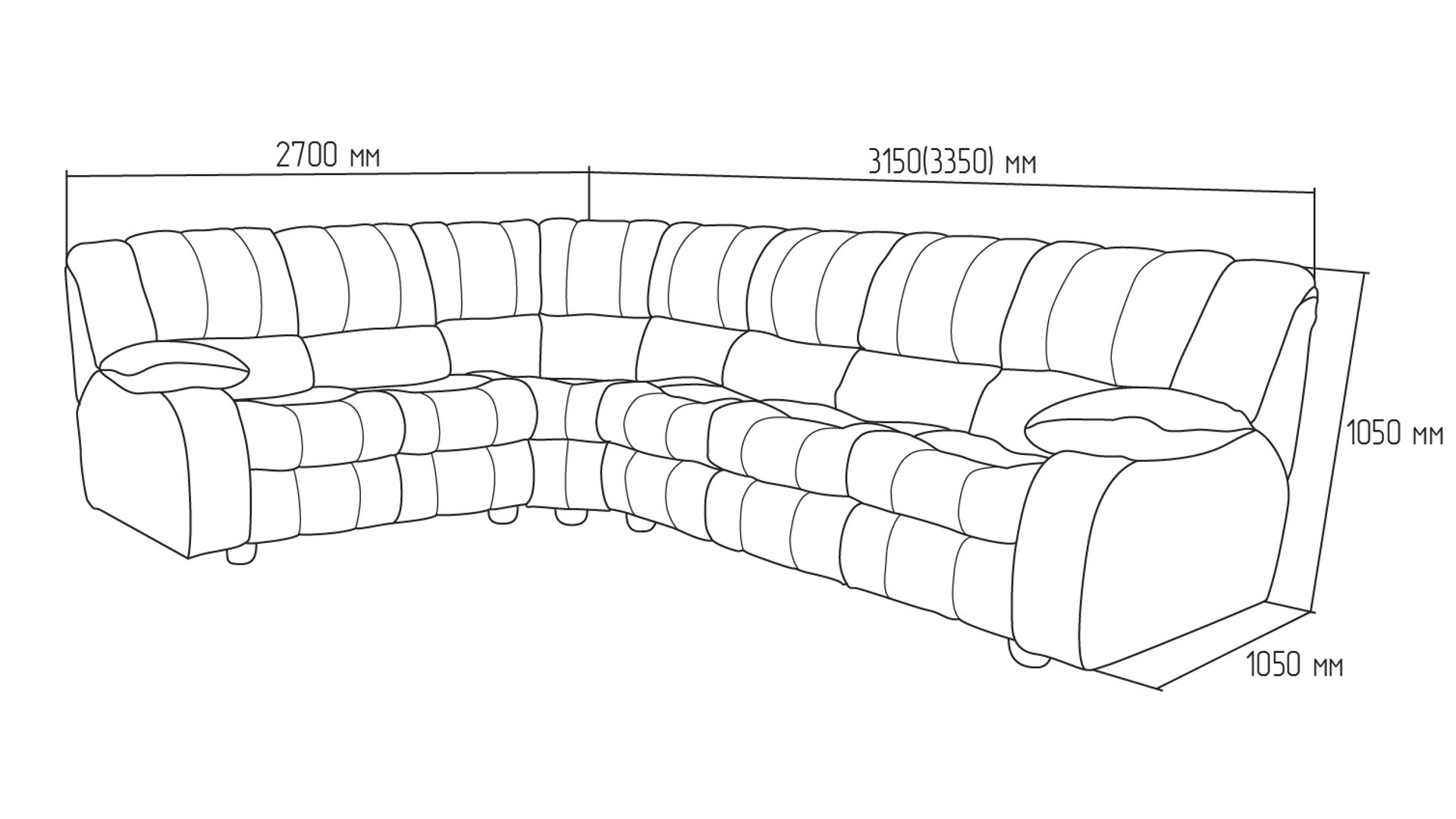

Разработка чертежа

От того, насколько грамотно составлены чертежи и схемы, напрямую зависит качество изготовленной конструкции. Крайне важно, чтобы зарисовки были максимально понятными и простыми. Они создаются по следующему принципу — указывается (описывается) местоположение каждой детали и ее размер. После прорисовки чертежа приступают к созданию схемы сборки, где указывается местоположение крепежей, усиливающих деталей и перегородок.

Мастеру стоит придерживаться таких несложных рекомендаций:

  • при выборе габаритов мебели требуется прежде всего определиться с местом ее размещения и произвести его замеры;
  • схема обязательно должна включать в себя длину двух половинок конструкции, высоту и глубину спинки;
  • для определения ширины создаваемого каркаса нужно рассчитать разницу между суммой длины пары половинок и глубиной.

Изготавливая мягкий раскладной или кухонный вариант мебели, стоит учитывать следующие нюансы при создании чертежа:

  • под каким углом будет наклонена спинка;
  • каковы размеры конструкции в целом, отдельных ее составляющих;
  • нужно ли устанавливать механизм раскладывания;
  • необходимы ли ящики для хранения вещей.

Чтобы схемы расшифровывались без каких-либо трудностей, для каждого материала нужно использовать разные цвета. Например, брусковую основу зарисовывают желтым, фанерные листы — розовым, а поролоновую обивку — серым.

Пошаговая инструкция по изготовлению

Независимо от того, делается изделие для гостиной или решено изготовить диван на кухню своими руками, нужно тщательно ознакомиться со всеми этапами работы. Прежде всего необходимо просмотреть схему, а также обозначить цифрами все конструктивные элементы, разложить их в порядке использования. Мелкие детали следует положить отдельно от крупных.

Распилить ДСП, ДВП и деревянный брус допускается самому, но намного быстрее эту работу выполнят специалисты. Сборку необходимо начинать с крупногабаритных элементов, на них постепенно «нарастить» основу и мелкие детали. Все конструктивные элементы нужно соединить с помощью шуруповерта.

Чтобы мебель получилась максимально прочной, каждую из ее деталей предварительно нужно проклеить. Только по завершении данных подготовительных действий необходимо выполнить их стяжку с помощью шурупов. За счет приклеивания всех элементов перед монтажом конструкция существенно усиливается.

Создание каркаса

Сборка мебели для кухни своими руками начинается с создания каркаса. Пара длинных и пара коротких деталей из бруса соединяются в форме стандартного прямоугольника. После этого на углах фиксируются уголки, изготовленные из металла. По центру устанавливаются поперечные опоры, за счет чего основа становится более прочной. Низ обшивается ДВП с помощью степлера или гвоздей.

После этого можно приступать к сборке угловой части, второй половины конструкции. Выполняются все действия по точно такой же технологии, которая описана выше. Затем эти детали скрепляются между собой гайками, болтами. Только после этого приступают к изготовлению спинки. С этой целью используется 6 брусьев равной длины, толщины. Собирается конструкция по идентичному с основой принципу.

Готовая спинка прикручивается и закрывается фасадом. Как правило, используется при этом фанера. Можно брать и другие материалы, характеризующиеся более высокими показателями прочности. Торец прикрывается срезанной под углом деревянной заготовкой. Затем фиксируются петли сидений в местах соединения поперечных брусков и боковой доски. Внутренняя часть при этом становится местом хранения вещей. На завершающем этапе монтируются подлокотники.

Крепление механизма раскладывания

Если у сделанного своими руками каркаса должен быть механизм трансформации, к его выбору нужно подойти ответственно. Предпочтение отдается вариантам, изготовленным из качественного металла и способным выдержать максимальные нагрузки. Зачастую выбор останавливают на механизме «книжка», так как он идеально подходит для постоянного использования и прост в эксплуатации. Главное, чтобы мебель при этом была оснащена выдвижными колесиками.

В корпусе просверливаются отверстия для крепления раскладывающегося механизма. Применяются при этом болты М6х30, оснащенные мебельными шляпками. На следующем этапе производится фиксация полозьев. Они должны быть размещены в боковых частях конструкции. После этого монтируется сам механизм. По окончании работ сразу проверяется его функциональность — недопустимы даже незначительные перекосы, нехарактерные посторонние звуки, другие признаки неправильной установки, неисправностей.

Набивка поролоном

Набить диван для кухни или гостиной поролоном совсем несложно. Для этого лишь нужно придерживаться следующих рекомендаций:

  1. Для основы используется более толстый материал, чем для набивки подлокотников. Толщина не должна быть менее 10 см.
  2. Перед тем как произвести раскрой, обязательно нужно снять мерки.
  3. Каждый выкроенный элемент сразу следует приклеивать на место с помощью ПВА. Таким образом риск запутаться, совершить ошибку будет сведен к нулю.
  4. Чтобы придать мебели особую форму, следует выбрать подходящие места и там произвести частичную обрезку набивки. Таким образом ее толщина станет меньше. Главное, не переборщить, не убрать слишком много материала.

Остающиеся обрезки поролона выбрасывать не стоит, из них в дальнейшем можно вырезать мелкие детали набивки.

Обивка тканью

Чехлы для мебели нужно изготавливать по выкройке. Она создается из отдельных элементов:

  • спинки;
  • фасада;
  • боковушек;
  • сиденья.

Изначально выкройка делается на бумаге.

После этого лекало перерисовывается на ткань, а затем все детали вырезаются. Обязательно при этом делаются припуски на швы. Чтобы обивка выглядела аккуратно, полотно заблаговременно нужно прогладить. Только после этого приступают к основным действиям.

Заготовки раскладывают на набивке, фиксируют их сразу же степлером, который предназначен для работы с мебелью. Кроме того, если есть желание, можно пошить к дивану подушки. Используется, как правило, та же ткань, которой обивалась мебель.

Чтобы кромка в ходе эксплуатации не растягивалась, не распускалась, ее также укрепляют полосой из фетра. Вспомогательный материал существенно повышает прочность обивочной ткани, предотвращает возможные негативные изменения, продлевает срок эксплуатации.

Изготовление углового дивана — процесс кропотливый, но увлекательный. Если проявить терпение, выполнять все действия строго по инструкции, результат трудов приятно удивит, порадует. В доме появится невероятно красивая, но при этом недорогая мебель, ведь стоимость материалов существенно ниже, чем стоимость готового изделия. Кроме того, это будет уникальный угловой диван, выполненный по авторскому проекту.

Видео

Как сделать диван своими руками — чертежи, схемы сборки, размеры

Перечислить все варианты и модели диванов практически невозможно. Выбрать подходящий вариант можно в магазине, но также можно сделать диван своими руками. Рассмотрим особенности выполнения.

Закругленный диван своими руками

Чтобы сделать такой необычный диван своими руками, потребуется правильный материал. Оптимально для этих целей подходят мебельные щиты, изготовленные из древесины, или же толстая фанера. Материал должен быть таким, чтобы конструкция справлялась с определенной нагрузкой.

divan1

Закладывается некоторый запас размеров для крепления обивки.

divan12

Фигурные детали удобнее изготавливать из ДВП, а потом усиливать досками.

divan13

Мягкую часть предпочтительнее делать многослойной. Используется поролон с различными показателями толщины и плотности. Его закрепляют на сиденье и спинку дивана, а также на боковые части.

divan14

Поролон закрывается синтепоном.

divan15

Поверх этих слоев натягивают чехлы из мебельной ткани.

Чехол можно сшить самостоятельно или заказать готовый, если ткань используется слишком толстая.

divan16divan17divan18

Ножки приобретают в магазинах с мебельной фурнитурой. Сделать диван комфортнее помогут подушки.

Диван-книжка: как сделать своими руками

Начинать делать диван книжку своими руками надо с создания основных каркасных элементов конструкции. Это сиденье и спинка, боковые части и ящик для вещей.

0bc932dc0e491f6805645a944cc67cfbff

диван своими руками пошагово. Фото

• Ящик

Начинают работу с изготовления ящика. Потребуется взять по две доски длиной сто девяносто сантиметров и восемьдесят сантиметров. Ширина их составляет двадцать сантиметров, а толщина два с половиной сантиметра. Также нужны четыре бруска длиной 20см и с сечением 5х5см.

d7006dcee9f3254230e66d04785338df64

Из этих материалов собирают ящик.

Дополняют конструкцию рейками, установленными поперек, из досок длиной 80см, шириной 5см и толщиной 2см. Низ закрывают листом ДВП с размерами 190х80см.

15d45ba1b7048cadb7ea2644e7f24089da

• Сиденье и спинка

Чтобы сделать каркасы сиденья и спинки, берут брус с сечением 40х60см. Из него делают прямоугольник 189х65см. Брусовые детали соединяют гвоздями и саморезами, рассверливая отверстия.

5bd2c948f47d87fab598a3b1948f8723df

К готовым каркасам присоединяют ламели из дерева. Они станут опорой для матраса.

45756b9383aebb27f85ffd2d12e0f06c2b

• Подлокотники

Сначала из листа ДСП, толщина которого 2,5см, выпиливают боковые стенки дивана. Размеры есть на фото.

3382ece7d4226398e9158a6901e2ca68e1

Затем по этим же размерам сбивается каркас, к которому и крепят выпиленную стенку.

d075bfc0613cc2f76c3b7608f4fd94c506

На боковых сторонах ящика просверливают отверстия сверлом с диаметром 10мм.

0116763e96782ddda2b6b1cc4f1faf3df4

• Сборка

Когда все каркасы собраны, детали дивана соединяют. Чтобы собрать диван книжку своими руками, потребуются специальные механизмы. Они продаются в магазинах фурнитуры, предназначенной для мягкой мебели. Их крепят так, чтобы между спинкой и сиденьем был промежуток в 1см (когда они разложены). В сложенном состоянии сиденье не должно выходить за уровень подлокотников.

a8b26d0a0f9370834aa329891673278e3b49e723c55ac09e15b6e5cf2d26bf792010

• Укладка поролона

Поверх ламелей закрепляют флизелин. На него укладывают поролоновые листы, толщина которых около шести сантиметров. Чтобы лист правильно разместился на каркасе и не закрывал механизм трансформации, вырезают кусочки в углах.

0d972c8f955e5fed6c2c43c97e3ffa458c

Чтобы на краю сиденья сделать мягкий валик, туда приклеивают полосу проролона толщиной 2см и шириной 20. Сверху наклеивают еще один лист поролона, толщина которого 4см. Край его загибают вниз, под сиденье.

8134895764e3c343d77fd833e86c635ecb

Аналогичные действия выполняют со спинкой. Затем на спинку и сиденье натягиваются чехлы, сшитые по размерам.

4bea3dc9f988446588a84d44f47eda3f85

Чтобы сделать мягкие подлокотники, на них делают валик из поролона. Поролон используется толщиной 4см. Ширина полосы вначале 15см, а к середине уменьшается до 5см.

2b118107c5dad5cc7a67bd81ee1830654a

Поверх закрепляется поролон толщиной 2см.

a1995f0132513aaf45507cd11083e3d826

К внутренней стороне подлокотника приклеивают такой поролон на расстоянии в 32см от нижнего края.

c557ae15235082ca0674435442f0a809a8

После приклеивания обратную часть поролонового листа закрепляют поверх уже имеющегося материала. Лишнее обрезают.

bd641b710bcef21a793b7bcdf3db03f161

На лицевой стороне подлокотника имеются торчащие края, которые требуется подвернуть.

05602a81539c7127488fab894e012cd550

Готовые детали обтягивают тканью и прибивают к ним фурнитуру.

e0d95936b8e066a96aaf96b2b0fc885d872d24558bd86438f48ebd8c143ce6c649b6

Остается только собрать диван своими руками полностью.

0bc932dc0e491f6805645a944cc67cfbff6ff3454df9c633be878c8bb29827a348ef

Угловой диван своими руками

Сделать угловой диван своими руками несложно, но потребуются доски, фанера, деревоплиты, поролон, синтепон и ткань для обивки.

1434231988_uglovoy-divan-s.r-2

На первом этапе изготавливается сиденье, т.е. нижний диван. Для крепления досок используют саморезы или угловые пластины. Доски используются шириной от 20 до 25см.

1434232110_uglovoy-divan-s.r-4

Снизу получившийся короб закрывают ориентировано-стружечной плитой.

1434232197_uglovoy-divan-s.r-5

Сверху сиденья можно закрыть плитой полностью или закрепить ее на петли. Можно варианты совместить.

1434232309_uglovoy-divan-s.r-6-1

Для спинки сначала изготавливается каркас. Опорная часть обшивается листовым материалом, а тыльная может быть просто закрыта тканью. Конкретные размеры зависят от параметров подушек для спинки и сиденья.

1434232331_uglovoy-divan-s.r-7-1

Далее делают вторую часть углового дивана своими руками. Повторяются все этапы до верхнего сиденья.

1434232584_uglovoy-divan-s.r-8

Для сиденья вырезается лист, совпадающий с ним по размеру. На него приклеивается поролон, укладывается спандбонд и синтепон. Все они расправляются и крепятся с изнанки степлером. Сверху натягивается чехол. Такое сиденье можно установить на петли или оставить съемным.

1434232556_uglovoy-divan-s.r-9

Для соединения двух составляющих дивана используется угловая деталь. Ее делают из любых листовых материалов в соответствии с шириной дивана. Спинку и нижнюю лицевую сторону оклеивают ватином, поверх которого размещают спандбонд. Заднюю сторону обивают хлопковой тканью.

1434232515_uglovoy-divan-s.r-101434232512_uglovoy-divan-s.r-111434232562_uglovoy-divan-s.r-121434232526_uglovoy-divan-s.r-131434232536_uglovoy-divan-s.r-141434232554_uglovoy-divan-s.r-151434232508_uglovoy-divan-s.r-161434232523_uglovoy-divan-s.r-171434232517_uglovoy-divan-s.r-18

Ножки делают из кусков бруса, в которых сделаны отверстия. Их прикрепляют к нижним рамкам, сделанным из углового плинтуса. Рамки прикладывают к каркасам и соединяют длинными шурупами через отверстия в ножках.

1434232524_uglovoy-divan-s.r-191434232509_uglovoy-divan-s.r-20

К угловой детали прикрепляют боковые, соединяя нижние части стенок. Далее для углового дивана своими руками надо сделать подлокотники.

1434232530_uglovoy-divan-s.r-21

Для этого делают каркас нужного размера, его оборачивают синтепоном, а затем натягивают чехол. Готовый подлокотник крепят саморезами или зажимными мебельными спицами.

1434232535_uglovoy-divan-s.r-221434232557_uglovoy-divan-s.r-231434232559_uglovoy-divan-s.r-24

Необычный диван: как сделать?

В мебельных магазинах не всегда можно встретить оригинальные модели, поэтому лучше сделать необычный диван своими руками.

divan

Сначала из листов фанеры достаточной толщины выпиливают детали основания и собирают его с использованием бруса. Спинку дивана лучше изготовить из брусовых элементов, а поверхность обшить листами ДВП, толщина которых составляет от трех до пяти миллиметров. В этом случае спинка будет достаточно прочной.

Divan-svoimi-rukami-10Divan-svoimi-rukami-8Divan-svoimi-rukami-12

Готовая основа обрабатывается морилкой или покрывается лаком. Это делает ее более долговечной.

Divan-svoimi-rukami-9

Для мягкой основы поролон, синтепон и мебельную ткань. Из этих изготавливают две подушки толщиной от 16 до 25см. Их соединяют между собой степлером, а затем прикрепляют к каркасу с использованием декоративной липкой ленты.

Divan-svoimi-rukami-11Divan-svoimi-rukami-2Divan-svoimi-rukami-6Divan-svoimi-rukami-3Divan-svoimi-rukami-7Divan-svoimi-rukami-5

Как сделать диван из поддонов?

Для создания дивана из поддонов своими руками потребуется взять паллеты, зашкурить их поверхность, покрыть грунтовкой и покрасить.

pallets-painted-white-1palletsofa-fixing-broken-feet-2

диван своими руками из поддонов. Фото

Берут два бруска и распиливают их под углом от двадцати до сорока градусов. От этого угла зависит угол наклона спинки. Бруски крепим к поддону уголками.

pallet-sofa-backrest-pillars-3pallet-sofa-pillars-mounted-4

Листы фанеры или панели МДФ также шлифуют, красят и грунтуют. После чего закрепляют в качестве спинки.

pallet-sofa-first-backrest-5palletsofa-angled-backrest-6pallet-sofa-angled-backrest-7

диван из поддонов своими руками. Фото

pallet-sofa-core-structure-rear-1pallet-sofa-core-structure-front-3

Получается каркас для дивана. Его поднимают на ножки.

pallet-sofa-legs-parts-preparation-4pallet-sofa-legs-stacked-5pallet-sofa-element-ugly-backside-6pallet-sofa-corner-8

Для мягких сидений и спинок используют поролон. Листы разрезают по размерам и прикладывают к местам.

sofa-upholstering-cutted-foam-01

Сверху конструкцию обтягивают тканью, которую крепят при помощи мебельного степлера.

sofa-upholstering-stapled-fabric-03sofa-upholstering-fabric-staplegun-04

Все узлы дополнительно укрепляются. В результате получается сделанный своими руками диван из поддонов.

sofa-pallet-elements-assembled-rear-05sofa-pallet-elements-upholstering-rear-06pallet-sofa-corner-upholstering-07sofa-upholstering-finished-illuminated-08pallet-sofa-upholstering-finished-09

Диван для гостиной: делаем сами

Чтобы изготовить диван для гостиной своими руками, сначала надо сделать чертеж и просчитать все размеры. Затем с учетом этих данных из деревоплит или толстой фанеры вырезают детали будущего дивана.

Из деталей собирают каркас, скрепляя его саморезами. Делают выдвижную часть, прикрепляя необходимую фурнитуру и колесики. В каркас устанавливают направляющие.

Выкраивают поролон и синтепон по размерам. Поролон приклеивают к основанию, сверху закрывают синтепоном и обтягивают тканью. Ткань закрепляют на нижней стороне степлером. Этот матрас используют для выдвижной части. Для остальной конструкции также изготавливают мягкие подушки и матрасы. Поможет сделать диван для гостиной своими руками подробное видео.

Диван софа: видео процесса изготовления

Делается диван софа своими руками достаточно просто. Сначала создается каркас для основы. Его раскраивают из досок соответствующей толщины. Материал шлифуют, размечают и собирают в единую конструкцию. Задняя и боковые части софы склеиваются из трех досок. Потом ставятся опоры для сиденья и оно там закрепляется. Дополнительно все части скрепляются уголками для большей прочности конструкции.

На получившуюся основу укладывают подушки для сиденья и спинки. Получается изготовленный своими руками диван софа.

Диван уголок для кухни

Можно сделать своими руками и кухонный диван уголок. Такой предмет мебели достаточно компактен и, в то же время, удобен.

1435146188_kuxonnyj-divan-svoimi-rukami

• Боковины

По указанным размерам выпиливают боковые части. Они крепятся на опорных брусках с сечением 4х4см и длиной 45см. Дополнительно на той же высоте крепится еще один брус, усиливающий конструкцию.

1435146141_kuxonnyj-divan-svoimi-rukami-2

• Ящик

Эта часть нужна для хранения вещей. Его делают из досок толщиной 2,5см и шириной 15см. Потребуется две доски длиной 120см и две – 30см. Дно делают из листа фанеры.

• Спинка

Боковины соединяют горизонтальными брусками. К ним крепят каркас спинки, который обшивают листом фанеры.

1435146217_kuxonnyj-divan-svoimi-rukami-3

• Сиденье

Каркас этой части дивана состоит из двух продольных брусков и четырех поперечных. Продольные бруски крепят саморезами. К ним шиповым соединением присоединяют поперечные. К каркасу прикручивают саморезами лист фанеры. Крышку сиденья соединяют с задним продольным бруском рояльной петлей. Здесь же крепят стойки спинки с применением металлических уголков.

Аналогично собирают короткую часть кухонного дивана уголка своими руками. Подготавливают угловое соединение, т.е. устанавливают стойки и крепят сиденье. Затем все части соединяют в единую конструкцию.

1435146194_kuxonnyj-divan-svoimi-rukami-4

• Обивка дивана

Все части разбирают и для каждого сиденья и спинки вырезают поролон отдельно. Его крепят клеем, а сверху мягкие детали обтягивают тканью. Тканевые детали выкраивают с припуском. Крепят ткань степлером.

Небольшой диван для балкона

Для изготовления небольшого диванчика на балкон потребуется фанера или ДСП. Толщина материала должна быть около двух сантиметров.

7b8875aa3e50f9da03c1b301b5233cb7a0

Из листового материала и бруса собирают каркас изделия. Скрепляют его саморезами.

774a414dfd6be4c00f9d4368b80e3a9a34

Каркас оклеивают поролоном и синтепоном. Внутрь устанавливают раскладной механизм.

c62318af61a1f732c0744969f587ed4fab

На раскладную часть потребуется матрас, который проще сделать собственными руками. Для этого следует подобрать поролон подходящей плотности и толщины.

3e115d6724a8376facfaf61e487754e2067c778285961781e435e9992c188f3013a9

Поверхность дивана обшивают тканью.

0f5fee333df66bb259f52c90413b4143dd

Подушки для сидения составляют из листов поролона разной плотности и сверху оклеивают синтепоном.

50a718d941a9813ed98dfc2f592071f6b1

Подушки и матрас обтягивают тканью.

ae46a8fc3ecd8e9acd841b2089ddb4bd6e95ed043a48e3449dfcc9f09470ef74ee90

В результате получается небольшой диванчик на балкон со спальным местом.

57642d6756afa800c43e87381fda34746a

Диван из отслужившей ванны своими руками

Совсем не обязательно старую ванну выкидывать или сдавать в металлолом. Она может неплохо послужить, если сделать диван из старой ванны.

Для этого потребуется стальная или чугунная ванна, с которой снимают ножки, а поверхность очищают от краски. Болгаркой

срезают одну стенку. Срезы зашлифовывают.

диван из старой ванны своими руками

Получившийся каркас дивана из старой ванны окрашивают любой подходящей краской для металла. Ножки также очищают и окрашивают, а затем ставят на место.

Для сиденья берут кусок поролона, из которого выкраивают матрас. Его оборачивают синтепоном и покрывают тканевым чехлом.

Разнообразие диванов, сделанных своими руками

Иногда диваны, предлагаемые мебельными магазинами, не подходят для конкретного интерьера. В этом случае проще оказывается сделать их своими руками. Прежде чем заниматься изготовлением мебели, надо продумать основную идею. Помогут в этом представленные ниже фотографии. На них можно встретить самые различные диваны и выбрать несколько вдохновляющих идей.

Деталировка углового дивана

деталировка

Для удобства начале каждого раздела есть список деталей необходимый для сборки одной части дивана. На этой странице полная деталировка для нашего углового дивана одним списком. Включая брус, ДСП, ДВП, поролон. Указаны размеры всех деталей, для сложных деталей дивана приведены чертежи.

  • ДСП:
    • 160Х875 — 4шт
    • 480Х875 — 2шт
    • 300Х775 — 2шт
    • 1500Х245 — 1 шт
    • 916Х282 — 1шт
    • 690Х282 — 1шт
    • 678Х282 — 1шт
    • 1590Х282 — 1шт
    • 180Х282 — 1шт
    • 350Х482 — 1шт
    • 210Х518 — 2шт детали выпиливаются согласно этому чертежу:

    • 505Х210 — 2шт детали выпиливаются согласно этому чертежу:

    • 295Х900 — 2шт детали выпиливаются согласно этому чертежу:

  • ДВП:
    • 160Х510 — 4шт (для подлокотника)
    • 875Х510 — 2шт (для подлокотника)
    • 90Х1500 — 1шт (для спинки левой части)
    • 360Х1500 — 1шт (для спинки левой части)
    • 510Х90 — 1шт (для спинки оттоманки)
    • 510Х360 — 1шт (для спинки оттоманки)
    • 675Х247 — 1шт (для ящика оттоманки)
    • 1555Х675 — 1шт (дно ящика оттоманки) выпиливается согласно этому чертежу:
      там, где указано красным, выпиливаются места под вертикальные бруски 50х30мм. Будьте внимательны, гладкой стороной ДВП должно быть направлено внутрь ящика

  • Брус 30Х50:
    • 875 — 4шт (для подлокотника)
    • 480 — 6шт (для подлокотника)
    • 1468 — 6шт (продольные бруски левой части дивана)
    • 740 — 4шт (стойки спинки левой части дивана)
    • 150 — 2шт (стяжка спинки левой части дивана)
    • 260 — 6шт (для спинок левой и правой частей дивана)
    • 1408 — 2шт (продольные рамы сиденья левой части
      дивана)
    • 690 — 2шт (поперечные рамы сиденья левой части дивана)
    • 630 — 3шт (поперечные рамы сиденья левой части дивана)
    • 200 — 4шт (для рамы сиденья левой части дивана)
    • 245 — 2шт (для царги левой части дивана)
    • 1350 — 1шт (усиление царги левой части дивана)
    • 482 — 6шт (используется для спинки и ящика оттоманки)
    • 678 — 3шт(используется для ящика оттоманки)
    • 320 — 2шт(используется для ящика оттоманки)
    • 222 — 2шт(используется для ящика оттоманки)
    • 252 — 1шт (используется для ящика оттоманки)
    • 1250 — 2шт(используется для сиденья оттоманки)
  • Фанера толщина 5мм:
  • Фанера толщина 15мм:
    • 100Х130 — 2шт
    • 1шт (Сидение оттоманки)выпиливаются согласно этому чертежу:

  • Поролон 20мм
    • 510Х880 — 2шт (для подлокотников)
    • 210Х880 — 2шт (для подлокотников)
    • 300Х100 — 2шт (для подлокотников)
    • 200Х510 — 2шт (для подлокотников)
    • 1500Х530 — 1шт (для спинки)
    • 510Х530 — 1шт (для спинки)
  • Поролон 40мм
    • 900Х200 — 2шт (для подлокотников)
  • Поролон 100мм (собирается из слоев 20мм и 40 мм)
    • 1500Х740 — 1шт
    • 750Х1430 — 1шт (для сидения оттоманки)по чертежу:

поблагодарить автора


Свои отзывы и вопросы вы можете оставить в Гостевой книге

Делаем мягкий уголок своими руками

Делаем мягкий уголок своими руками
Самое важное в доме, это комфорт. И одним из главных его атрибутов является диван.

Угловой диван очень удобен своей формой, так как его без труда можно поместить практически в любой комнате. В нём можно хранить разнообразные вещи, использовать его вместо шкафа или кладовой. Диван — вещь очень нужная и полезная в любом доме.

Важным фактором является то, что делая диван своими руками, можно сэкономить приличную сумму денег, нежели покупать его в магазине.
Делая угловой диван впервые, лучше будет сделать максимально упрощенный вариант. Следует выбрать не сложные формы, без полукругов и овалов.

Делаем мягкий уголок своими руками

Итак, начинать делать диван нужно с набросков чертежей предполагаемой его формы и размера.

Для изготовления каркаса понадобиться:
— фанера
— деревянные доски и брусья
— древесно-стружечные плиты (ДСП)
— древесноволокнистые плиты (ДВП)
— и ориентировано-стружечные плиты (ОСП)

Делаем мягкий уголок своими руками

Для мягких частей и обивки, нам понадобится:
— поролон
— синтепон
— и ватин

Вообще, материал можно заменить, любыми другими имеющимися вариантами.

Делаем мягкий уголок своими руками
Начинать сборку нужно с нижнего каркаса дивана (имеется в виду сидение).

Каркас нужно скрутить с тыльной стороны саморезами или угловыми металлическими пластинами. Ширина доски должна быть приблизительно от 20 до 25 см.

Делаем мягкий уголок своими руками
Листами ориентированно-стружечных плит (ОСП), подшивается низ короба
Делаем мягкий уголок своими руками

Накрывать верхнюю часть короба, можно несколькими вариантами:
— Хорошенько закрутить листы ОСП или набить переплет из веревочных ремней, а затем уложить поролоновую подушку наверх.
— Приклеить поролон на ОСП и сделать цельный чехол для сидения, который нужно будет прикрепить к каркасу, используя петли. А потом сделать его как нишу.
— Или третий вариант, в котором можно использовать два предыдущих: одну половину нужно забить, а вторую сделать подъемной.

Делаем мягкий уголок своими руками
Делаем мягкий уголок своими руками
Далее приступаем к изготовлению спинки каркаса.
Каркас спинки делается из доски. Задняя опорная часть обшивается листом ОСП, а тыльную часть можно оббить хлопковой тканью или спандбондом
Делаем мягкий уголок своими руками
Делаем мягкий уголок своими руками
На фото можно увидеть, как выглядит закрытое сидение.
Размеры спинки (ширина, длина, высота) зависят напрямую от материалов отделки, которые есть в наличии. Имеются в виду маты поролона и подушки для спинки. Вообще их можно сделать самому из поролона.
Делаем мягкий уголок своими руками
Делаем мягкий уголок своими руками
Другую часть дивана нужно делать точно также пошагово, до верхнего сидения. На лист ОСП, который вырезан по размеру короба надо аэрозольным клеем прикрепить поролон, далее накрыть спандбондом и синтепоном, хорошенько натянуть и прибить края с тыльной стороны по всему периметру степлером. Потом пошить чехол по размеру и полностью обтянуть. После проделанного, он будет хорошо укладываться на верхнем сидении. При желании, чехол можно зафиксировать петлями.
Делаем мягкий уголок своими руками
Делаем мягкий уголок своими руками
Угловой элемент, который будет соединять диван, также делается из имеющихся материалов. Правда при его изготовлении, обязательно нужно ориентироваться по размерам боковых частей дивана. Нижняя лицевая часть и спинка обклеивается ватином, а сверху выкладываем спандбонд. Поверхность у него скользкая, поэтому будет удобно натягивать и разравнивать ткань и обивочные чехлы
Все три тыльных части нужно оббить хлопковой тканью или любой другой, которая имеется в наличии.
Делаем мягкий уголок своими руками
Делаем мягкий уголок своими руками
При изготовлении углового дивана, одним из важнейших этапов является пошив чехлов и обивка частей, которые не будут сниматся. Для этого понадобиться швейная машинка. Если её у вас нет в наличии, можно просто выкроить все нужные детали и попросить кого-то из знакомых заняться пошивом.
Делаем мягкий уголок своими руками
Делаем мягкий уголок своими руками
Из деревянных брусков со сквозными отверстиями, делаются ножки для каркасов. Ножки крепятся саморезами к нижним рамкам, которые делались по размеру коробов из деревянного углового плинтуса. Рамку нужно приложить к каркасу и протянуть длинным шурупом сквозь отверстия, которые вырезаны в ножках к основному каркасу.
Делаем мягкий уголок своими руками
Делаем мягкий уголок своими руками
После установки угловой части, придвигаем к ней боковые, затем скручиваем между собой нижние части стенок.
Теперь нужно сделать боковые подлокотники. Это очень просто.
Делаем мягкий уголок своими руками
Нужно скрутить легкий каркас по размеру, который нам необходим и обмотать его синтепоном или ватином по желанию. В крайнем случае, можно обклеить поролоном.
[center]Делаем мягкий уголок своими руками
Делаем мягкий уголок своими руками
Делаем мягкий уголок своими руками
Дальше нужно сшить чехол и обтянуть им каркас.
К основному каркасу прикрепить чехол можно двумя способами: прикрутить саморезами или с помощью зажимных мебельных спиц.

Удачи в этом не лёгком, но весьма продуктивном деле!


Источник Делаем мягкий уголок своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Диван своими руками, материалы, инструменты, чертежи, алгоритм сборки

На чтение 11 мин. Просмотров 327

Необычная, выполненная вручную мебель всегда пользуется спросом, вне зависимости от стиля и материалов изготовления. Удивить гостей и родственников можно, собрав диван своими руками — это не так сложно, как может показаться на первый взгляд. Справиться с работой может даже неопытный мастер, главное — выбрать правильный чертеж и приобрести качественные материалы.

Выбор материалов

Кухонный диван, равно как и модель для спальни либо гостиной, можно смастерить из разных материалов. У каждого варианта свои преимущества и недостатки. Самым дорогим считается массив дерева, самым дешевым — ДСП. Большой популярностью пользуется мебельный щит, его часто применяют для изготовления боковин мягкой мебели.

Каркас

Изготовление дивана начинается с основы. Для каркаса можно использовать фанеру, металл или ЛДСП. Но лучше всего не пожалеть денег на приобретение натуральной древесины. Конструкции из массива не только эффектно выглядят, но еще очень долго сохраняют свой презентабельный вид. Также этот материал является экологически чистым, надежным и безопасным. Востребованные и доступные по стоимости виды древесины:

  • сосна;
  • береза;
  • бук;
  • ольха.

Широко распространена обрешетка обычного или углового дивана деревянными рейками. Для жесткости обычно применяют фанеру или ДСП. Могут использоваться ламели, особенно для ортопедических конструкций — такой каркас дивана уж точно прослужит долго.

ФанераМеталлЛДСПДерево

Механизм трансформации

В мастер-классах по сборке дивана своими руками домашние умельцы всегда подчеркивают необходимость выбирать надежные механизмы из качественного металла, выдерживающие большие нагрузки. Самые износостойкие варианты — классическая «книжка» и ее евро-модификация. Если не хочется царапать линолеум при эксплуатации мебели, стоит выбрать выдвижной вариант — пантограф. У этой конструкции раскладная часть выезжает, не контактируя с полом.

ПантографКнижкаЕврокнижка

Обивка и наполнитель

Для обивки стоит выбрать текстиль плотной текстуры, напоминающий гобелен. Также подойдет натуральная или искусственная кожа, однако с ней сложнее работать в домашних условиях. Самый дешевый вариант наполнения — поролон, но он быстро начинает разрушаться и плохо переносит влажность. Более долговечные и практичные варианты — синтепон, холлофайбер, лучше сделать своими руками диван именно с такими наполнителями. В целом же выбор тканей для обивки и материалов для внутренней части дивана огромен — выбор ограничивается исключительно финансовыми возможностями человека.

ГобеленФлокСинтепонХоллофайбер

Какие инструменты понадобятся

В первую очередь для работы понадобятся схемы сборки дивана и инструменты, необходимые для снятия размеров. Это рулетка, простой карандаш, угольник и циркуль для построения чертежа от руки. Для большинства моделей нужно будет приобрести мебельные ножки, но иногда вместо них устанавливают колесики (ролики).

Инструменты для сборки

Шуруповерт, линейка, угольник, стусло, канцелярский нож-резак, мебельный степлер

Расходные материалы

Саморезы и шурупы по дереву, гвозди, скобы, столярный клей

Если принято решение использовать для обивки дивана своими руками поролон, для него нужен отдельный клейстер. Для работы с обивочной тканью понадобится швейная машинка. Гвозди лучше заменить саморезами, они дольше служат, а готовая конструкция получается гораздо прочнее.

Для закрепления обивки мастеру понадобится мебельный степлер. Если этого приспособления нет под рукой, можно воспользоваться обойными гвоздями с небольшими декоративными шляпками.

Выбор чертежа и расчет материалов

Чертежи и схемы можно создать самостоятельно от руки, вспомнив школьные уроки черчения. Более простым решением будет выбор готового пакета материалов. Первый вариант предпочтительнее для опытных мастеров, второй — для начинающих. Проще всего самостоятельно изобразить диван с каретной стяжкой, он отличается компактностью и простотой формы. В любом случае, при разработке проекта необходимо учитывать:

  • механизмы трансформации;
  • размеры;
  • модель, в зависимости от которой сборка дивана будет предполагать те или иные нюансы;
  • материалы — у них разные масса и плотность, а также все они рассчитаны на различную степень нагрузки.

Самостоятельное создание проекта дивана своими руками следует начинать с эскиза, выполненного от руки. Потом этот рисунок переносится на чертежную бумагу с обозначением всех размеров. Изображать детали нужно в нескольких проекциях: вид сверху, сбоку, спереди.

Выбирая готовый чертеж с размерами, важно, чтобы он был именно для того материала, из которого принято решение делать мебель. При выполнении расчета в домашних условиях можно воспользоваться стандартными габаритами дивана-книжки: спинка — 185 × 90 см, сиденье — 95 × 80 см, высота боковин — 45 см. Выполнив все необходимые вычисления, можно приступать к заказу материалов, а затем начинать изготовление мягкой мебели.

Сырье и расходники стоит приобретать с запасом, потому что расчеты могут оказаться неверными, особенно часто это случается у неопытных мастеров. Самые распространенные оттенки древесного массива всегда есть в свободной продаже. Более редкие (например, венге) желательно заказывать заранее.

Выполнить чертеж можно в специальной компьютерной программе — необходимо лишь подставить свои размеры в готовую схему, и машина выдаст конструктивное решение. Однако если хочется сделать диван нестандартной формы, лучше рисовать все детали вручную.

Алгоритм изготовления простых моделей

Самые простые модели для начинающего мастера — софа, раскладные диваны из фанеры (бруса). Также можно собрать оригинальную дачную мебель из садовых поддонов. Этот материал устойчив к влаге, поэтому изделие можно эксплуатировать на свежем воздухе.

Софа

Модель невысокая, поэтому отлично подходит для пожилых людей, ведь с такой поверхности легко вставать. Как сделать диван пошагово:

  1. Сколотить раму из досок или бруса в соответствии с выбранными размерами.
  2. Зафиксировать сиденье при помощи клея и гвоздей.
  3. Соединить его со спинкой.
  4. Вырезать и зафиксировать ножки. Еще на подготовительном этапе следует продумать их высоту, толщину.

Для обивки хорошо подойдет ткань пестрой расцветки с плотной текстурой. Ее нужно загибать под низ дивана, чтобы концы не торчали. В спинку можно дополнительно вшить незаметную застежку-молнию, чтобы была возможность аккуратно вытащить старый наполнитель и набить вместо него новый. Выполненный своими руками детский диван тоже может иметь форму софы, но размеры у него будут немного меньше.

Простой раскладной

Это самая легкая в исполнении модель, например, сделать выкатной диван гораздо сложнее. Для работы можно использовать ДСП, брус, мебельный щит, качественным изделие получается из дерева. Как делать своими руками раскладной диван поэтапно:

  1. Вырезать подлокотники, обклеив их поролоном для мягкости.
  2. По очереди собрать правую, левую боковины.
  3. Выкроить из поролона детали для обшивки каркаса, прикрепить их на свои места.
  4. Натянуть на каркас заранее сшитый текстильный чехол.

Раскладной вариант дивана не занимает много места. Он очень удобный, функциональный. Дополнительное спальное место выдвигается легко, бесшумно.

Вырезать подлокотникиОбклеить их поролоном для мягкостиСобрать боковиныВыполнить монтаж основания и спинкиВырезать из поролона элементы для сиденья и спинки, прикрепить их на каркасОбтянуть каркас заранее сшитым текстильным чехлом

Садовый из поддонов

Паллеты, или садовые поддоны, — прекрасный материал для творчества. Из них получается оригинальная уличная мебель на дачу. Паллеты могут быть трех сортов. У тех, которые относятся к первой категории, красивый светлый оттенок. Также на них есть винтовые крепления. Визуально такой материал можно отличить по отсутствию механических повреждений на поверхности. У поддонов, которые относятся ко второму и третьему сорту, цвет может быть любым, от грязно-серого до коричневого. Перед тем как приступать к работе по сборке мебели, нужно провести тщательный визуальный осмотр всех конструктивных элементов. Расшатавшиеся соединения закрепляют, иначе в процессе монтажа дивана из них могут выпасть гвозди и стать причиной травмы.

Лучше всего выбирать европейскую модификацию паллетов. Они эффектно выглядят, а изображение клейма компании-изготовителя усиливает общее оригинальное впечатление от нестандартного дивана. Качественные садовые поддоны делают в скандинавских странах, например, в Финляндии. Они отличаются прочностью и устойчивостью к различного рода деформациям.

Пошаговая инструкция довольно проста, для изготовления дачных диванов необходимо:

  1. Обработать паллеты антисептическим составом, чтобы они не гнили. Нанесение проводится послойно, максимум 4–5 раз, потому что изделие подлежит длительной эксплуатации на открытом воздухе. После финального слоя обеззараживающего препарата следует подождать несколько дней, до полного его высыхания. Если не выдержать рекомендованное время и приступить к монтажу конструкции раньше, защитное покрытие начнет быстро разрушаться и терять свои свойства.
  2. Распилить полностью подготовленный деревянный поддон, сформировав из его частей сиденье, спинку. Диван, изготовленный из садовых паллетов, может быть без спинки, в этом случае получается интересная тахта в восточном стиле. Такие изделия хороши компактностью, они не занимают много места и могут размещаться в любом уголке приусадебного участка.
  3. Сделать подлокотники из брусков, зафиксировать их на боковинах. Закрепить уголками ножки — лучше, чтобы поддон не соприкасался с землей.

Оригинальный садовый модульный диван украсит любой дачный участок. На него можно положить яркий матрас, подушки в разноцветных чехлах. У такой конструкции достаточно быстро расшатывается спинка, поэтому лучше установить ее вплотную к стене.

В решетчатое дно можно поместить оригинальную диодную подсветку, для этой цели подойдут и обычные новогодние гирлянды. Таинственное мерцание создаст ощущение близкого праздника и сделает атмосферу романтичной.

Обработать паллеты антисептическим растворомСделать необходимые замерыРаспилить деревянные поддоныСобрать сиденье и спинкуСделать подлокотники, зафиксировать их на боковинахСадовый диван из поддонов

Рекомендации начинающим мастерам

Начинающим изготовителям дизайнерской мебели не следует браться за сложные конструкции. Лучше отдать предпочтение классическим формам, ведь такие диваны из бруса или дерева всегда актуальны, подойдут к любому интерьеру. Несколько полезных советов:

  1. Домашнее производство мебели стоит начинать с максимально удобных и функциональных моделей, например, подходящий вариант — мягкий диван типа «книжка». Оптимальны также модели из досок, выдвижные и выкатные с направляющими и колесиками-роликами. Достаточно прост в изготовлении самодельный диван с ящиками.
  2. Фурнитуру нужно выбирать качественную и дорогую, дешевая быстро ломается, значительно сокращая срок службы изделия.
  3. Следует отдавать предпочтение моделям диванов из подручных материалов с четкой геометрией — их проще обработать максимально аккуратно.

Особого внимания требуют размеры сиденья, сделанного самостоятельно. Здесь очень важно не ошибиться на этапе выполнения чертежа и всех необходимых расчетов. Когда эта часть находится в сложенном виде, она должна быть примерно на одном уровне с подлокотниками (при их наличии).

Если для обшивки используется поролон, у него должна быть высокая плотность, иначе материал быстро сваляется и станет рыхлым. Синтепон и холлофайбер не проседают с течением времени. Однако при постоянном механическом воздействии на мебель они тоже могут деформироваться. Синтепон в качестве наполнителя лучше комбинировать с другими материалами. При выборе обивки необходимо учитывать не только цвет и рисунок. Ткань должна быть плотной и стойкой к износу, особенно если в доме есть дети и домашние животные. Самые качественные, недорогие варианты — гобелен, флок.

Изготовление дизайнерской мебели — увлекательное занятие как для начинающего, так и для более опытного мастера. Диван для кухни или гостиной, сделанный самостоятельно из подручных материалов, прослужит гораздо дольше, чем изделие промышленного производства. Расцветку и форму можно выбирать исходя из собственных вкусов, особенностей уже существующего интерьера, его стилистики.

Новичкам для изготовления лучше выбирать простую модельИзделия с четкой геометрией удобнее в обработкеТкань обивки должна быть плотной и стойкой к износуКачественная фурнитура продлевает срок службы мебели

Видео

как сделать диван еврокнижку самому, своими руками.

Инструкция с видеоуроками, чертежами, размерами и списком деталей.

Я расскажу вам как сделать простейший раскладной диван Еврокнижка. На этот раз в форме видео-инструкции с комментариями, чертежами сборки дивана и полным списком деталей.

Этот диван имеет спальное место размером 2 Х 1,5 метра. Его можно сделать своими руками, без механизмов трансформации, без дорогого инструмента. Все материалы для изготовления доступны каждому. Будем делать максимально экономичный и аскетичный диван, но не будем забывать про качество. При закупке материалов я уложился в 6 тыс. руб (на тот момент около 85$). В первом видео я расскажу о преимуществах этого дивана, о материалах и инструменте.

На основе моей инструкции вы сможете легко изменить внешний вид дивана по своему вкусу. Например, не составит труда сделать сделать диван в таких вариантах (на видео верхний вариант):

Если внести более существенные изменения (увеличить ящик), то можно сделать диван с подлокотниками. И даже на базе еврокнижки, добавив оттоманку, можно сделать угловой диван. Как делать подлокотники и оттоманку, мы уже рассматривали в инструкции к угловому дивану. Кроме того, есть еще проект подлокотника с полкой для книг.

Ниже вы можете посмотреть сколько и какого материала понадобилось для изготовления дивана. Стоимость всех материалов составила менее 6 000 руб или 85$ на тот момент (1$=70руб).

Список деталей для сборки дивана еврокнижка:

И общее количество материала (все размеры в миллиметрах)

  • Брус 40Х40 (11 палок по 2 метра)
    • 1960 — 4 шт На спинку и сидение
    • 650 — 14 шт На спинку и сидение
    • 320 — 2 шт Ножки сидения
    • 598 — 4 шт Для ящика
    • 245 — 4 шт Ножки ящика
    • 150 — 1 шт На ящик по центру
    • Из оставшихся обрезков напиливаем:
    • около 160 мм — 8 шт На спинку и сидение
    • около 70 мм — 2 шт На сидение
  • ЛДСП 16 мм (использован кусок размером 600 Х 2200 мм )
    • 1600 Х 220 — 2 шт Боковина ящика
    • 598 Х 220 — 2 шт Боковина ящика
    • 1960 Х 150 — 1 шт Царга сидения
  • ДВП ( общий размер 1960 Х 850)
    • 1960 Х 120 — 1 шт На царгу (можно собрать из частей)
    • 1960 Х 730 — 1 шт На спинку (можно из нескольких частей, рассчитать, чтобы стыки приходились на поперечные бруски рамы)
  • Фанера 4 мм (два листа 1,5 Х 1,5 метра)
  • Поролон (три листа 1Х2 метра толщиной по 40 мм и немного толщиной 20 мм или слеенного в два слоя 10 мм)
    • 2000 Х 750 Х 80 — 2 шт На сидение и спинку
    • 2000 Х 170 Х 20 — 1 шт На царгу
    • 150 Х 730 Х 20 — 2 шт На торцы сидения
    • 40 Х 20 — полоски на торцы спинки общей длиной 3,5 метра
  • Саморезы 35 мм, 51 мм, 75 мм
  • Винт М6 х 25 — 4 шт
  • Гайка усовая(врезная) М6 — 4 шт
  • Петли 40Х60 мм или подобные — 3 шт
  • Ножки пластиковые 30-50 мм (я использовал 50 мм) — 2 шт
  • Ткань мебельная 5,7 п/метра (без подушек, при ширине полотна 1,4 м)
  • Синтепон плотностью 100-150 г/м — 4,5 метра (или заменить на спанбонд/агротекс плотностью 17-30гр/м2 )
  • Поролон 10 мм или ватин — по вашему усмотрению на спинку (см. этап Обивка сидения и спинки)

Примечание: если вы хотите добавить к дивану подлокотники, то читайте о необходимых изменениях на следующей странице этой инструкции.

Далее: Сборка ящика еврокнижки.

Дисклеймер: Весь материал инструкции бесплатен для всех желающих сделать диван самостоятельно. Используйте по своему усмотрению. Автор не несет ответственности за любые последствия использования данной инструкции.

Чертежи угловых диванов с размерами

Угловой диван своими руками: подборка самых важных принципов построения и советы по изготовлению

Умение изготовить мебель самостоятельно дает нам множество преимуществ. Готовое изделие с индивидуальными размерами идеально впишется в площадь жилья, а грамотно подобранная обивка будет соответствовать общему интерьеру комнаты. Немаловажно и то, что новый предмет мебели обойдется вам как минимум вполовину дешевле. Многие домашние мастера уже набили руку на табуретах и пуфиках, и теперь мечтают замахнуться на такой грандиозный проект, как угловой диван своими руками.

Вещь это крайне полезная, поскольку в собранном виде сэкономит немало места в квартире. Кроме того, полость дивана вмещает в себя постельные принадлежности, коробки с обувью, детской одеждой, игрушками. Ну, и о престиже забывать не стоит: угловой диван выглядит намного солидней, чем обычный.

Общие рекомендации

В первую очередь определитесь с конструкцией будущего дивана и его местонахождением в жилом пространстве. Сложные конструкции с полками и овальными столиками оставьте на потом. Сначала лучше попробовать сделать угловой диван своими руками самой простой формы.

Первым делом строим подробный чертеж изделия с указанием всех деталей и размеров. Дорогие материалы (брус с большим сечением, ламинированные плиты) брать не стоит. Откажитесь и от трудоемких шиповых соединений, доступных только столяру-профессионалу.

В то же время многие пытаются упростить себе задачу, скрепляя детали гвоздями. Гвозди быстро расшатываются, диван начинает скрипеть и разваливается на глазах. Саморезы – вот лучшее решение. Врезавшись один раз, особенно в хвойную древесину, такие метизы держат нагрузку долгое время.

Без клея в столярном деле не обойтись. Но прежде чем промазывать и соединять поверхности, убедитесь в правильности сборки. Когда клей, даже обычный ПВА, схватится, разъединить детали уже не удастся. Придется их выламывать и выпиливать другие.

Считается, что неламинированные плиты нужно покрывать на несколько раз лаком, чтобы исключить выделение в воздух формальдегида.

Угловой диван своими руками – вершина домашнего мастерства

На деле это требование выполняется редко. Отчасти потому, что экологичность стройматериалов заметно улучшилась. Большинство мастеров ограничиваются морилкой.

Детали, особенно выпиленные собственноручно, необходимо отшлифовать мелкой шкуркой. Обработанная поверхность меняет свои свойства и становится прочнее. К тому же работа с гладким деревом не в пример безопасней, как и дальнейшее использование мебели.

Угловой диван своими руками (видео)

Материалы для работы

Для изготовления угловых диванов нам понадобятся такие материалы:

  • Сосновый брус сечением 30х50 мм,
  • Листы ДВП толщиной 3 мм,
  • Листы ДСП толщиной 16 мм,
  • Фанера толщиной 5 мм, 15 мм,
  • Механизм подъема (микролифт) – 1 комплект,
  • Мебельные ножки 9 шт.
  • Поролон толщиной 20 и 40 мм,
  • Плотная мебельная ткань (тонкий эластичный материал выявит даже малые неровности),
  • Синтепон и ватин,
  • Холлофайбер или крошка из вспененного пенопласта для набивки подушек.

Минимальный набор инструментов:

  • Ножовка или электролобзик. К ручной ножовке требуется стусло, чтобы можно было пилить дерево под заданным углом.
  • Дрель.
  • Шуруповерт.
  • Степлер строительный.
  • Острый нож для раскроя поролона.
  • Саморезы или шурупы, гвозди.
  • Клей ПВА и столярный (можно взять хороший нитроклей).
  • Швейная машина.

Перед тем, как сделать угловой диван, взвесьте, сколько шума и пыли будет от работы электролобзика. Если работать придется в условиях тесной городской квартиры, то распил плит лучше заказать на той же базе, где будете покупать ДСП. Специалисты раскроят материал по чертежам с высокой точностью и с минимумом потери. Правда, корректировка размеров по ходу дела уже будет невозможна.

Сборка левой части углового дивана

Разложите готовые промаркированные части отдельно: раму, подлокотники, сиденья, спинку. Элементы дивана собираются в следующем порядке:

  1. Подлокотники. Для дивана нужны два одинаковых подлокотника. Их детали соединяются при помощи саморезов. Порядок скручивания – от больших деталей к более мелким.
  2. Каркас левой части. Первым делом подготовьте две зеркальных (относительно друг друга) боковины, к которым прикручиваются сначала продольные брусья, а затем стойки. Стойки усиливаются поперечными стяжками.
  3. Сиденье для левой части каркаса. Собираем раму сиденья, не забывая замерять ее диагонали – их значения должны совпадать. Установив готовую раму в каркас, сверху крепим к ней фанеру. После этого можно пришивать ДВП к спинке левой части каркаса.

Сборка правой части

После того, как левая часть удачно собрана, вопрос, как самому сделать угловой диван, почти решен. Начинаем компоновать элементы правой части, не забывая, что ее низ послужит бельевым ящиком. Уже знакомым способом крепим к двум одинаковым боковым деталям продольные брусья, потом поперечные.

Собрав по чертежу каркас, зашиваем дно фанерой. Скручиваем спинку, привинчиваем к ней ДСП. После этого выкроенными плитами закрываются боковые проемы. Тыльную часть дивана зашивают ДСП только в том случае, если он будет стоять посреди комнаты. После этого сверлим отверстия под микролифт. Болты для крепления подъемного механизма нужно использовать марки M6x30, с мебельными шляпками.

Запоролонивание каркасов

Сначала следует снять мерки со всех поверхностей и по ним уже резать поролон. Выкроив деталь, наклеивайте ее сразу на место. Каждую последующую подгонять будет проще. На сиденья используется поролон толщиной 100 мм.

Если такого не нашли, можно склеить из двух листов по 40 мм и одного по 20 мм. Используйте все обрезки, выкраивая подходящие геометрические формы и подгоняя их друг к другу. Если делать все не спеша и аккуратно, вскоре вам станет доступно изготовление угловых диванов на заказ. А это уже хороший приварок к семейному бюджету.

Обивка углового дивана

Первым делом изготовьте лекала для всех обтягиваемых поверхностей. Для этого вырежьте выкройки из газет или обоев, сверяя размеры с чертежами. По лекалам уже выкраивается ткань. Если это вам кажется сложным, просто прикладывайте материал к спинке или сиденью, отмечая мелом границы. Ткань кроится изнанкой вверх. Припуски на швы следует оставлять не менее 1 см, а если края ткани сыплются, то и больше.

Утяжки (симметричные углубления в обшивке, с пуговицами или без) не только меняют вид дивана, но и держат ткань, уменьшают образование складок. Под них заранее делают отверстия в плитах. Для утяжек используется петля из прочного капронового шнура, также заранее пришитая к обивке.

Для уменьшения истираемости поролона между ним и обшивкой укладывается агротекстиль (укрывной материал для садов). После этого обивочная ткань пристреливается степлером. Теперь можно собрать все элементы в единое целое.

В результате получится удобный, аккуратный и недорогой угловой диван, который прослужит вам верой и правдой долгие годы.

Угловой диван своими руками: инструкция

Сегодня сложно выбрать мебель, которая органично впишется в интерьер помещения. В особенности это касается больших конструкций. Сегодня мы рассмотрим то, как сделать угловой диван своими руками. Соблюдая определенные правила, можно изготовить мебель, которая будет полностью отвечать вашим пожеланиям и стилевому решению.

Подготовительный этап

Изготовление мебели своими руками имеет массу достоинств. Здесь стоит отметить, что такие изделия полностью отвечают стилю и размерам помещения. В особенности это касается изготовления такой габаритной мебели, как угловой диван.

Когда речь идет об изготовлении мебели собственными руками, необходимо следовать установленной последовательности выполнения работ. Для начала нужно подготовиться к сборке дивана. Особое внимание здесь уделяют подбору чертежа. Будущее изделие должно органично вписываться в интерьер помещения как по оформлению, так и по размерам.

Сегодня в интернете и в тематических журналах можно найти много чертежей, которые позволят создать предмет интерьера своими руками. После того как чертеж будет выбран, его нужно тщательно разобрать. Это нужно для того, чтобы закупить материал в необходимом количестве. Благодаря размерам на чертеже вы легко приобретете материал для изготовления деталей. Здесь не нужно забывать и о фурнитуре, которая является важным элементом изделия.

Покупать материалы для изготовления деталей конструкции лучше всего в специализированных магазинах. Это позволит получить качественный материал, что обеспечить длительный срок эксплуатации и эстетичность углового дивана. Для изготовления такой мебели понадобится:

  • брус;
  • лист ДВП и ДСП;
  • подъемный механизм;
  • ножки;
  • наполнитель и обивочная ткань;
  • саморезы и конфирматы;
  • электролобзик и другое.

Имея под рукой такие материалы и инструменты, вы легко соберете угловой диван своими руками.

Чертеж размеров углового дивана

Сборка

Итак, как сделать диван своими руками? Изготовление такой мебели начинается с подготовки деталей:

  1. Чтобы сделать подлокотники, из ДСП вырезают две одинаковых детали прямоугольной формы. Детали соединяют между собой посредством брусков. Они устанавливаются между листами. Крепление осуществляется с помощью саморезов. Таким образом, получаются подлокотники необходимой толщины.
  2. Изготовление основания дивана начинается со сборки боковин. Для этого используют брус. Он используется и для соединения боковин между собой. На следующем этапе осуществляется установка стоек для спинки. Вертикальные элементы укрепляют горизонтальными брусками. Это позволяет сделать каркас и его отдельные элементы прочными. Каркас обшивается фанерой или ДВП. Получается сформировать ящик.
  3. Еще одним важным элементом является рама для сидения. Для ее сборки используют бруски. Изделие должно быть ровным, без каких-либо перекосов. В конце его обшивается фанерой.
  4. Сидение устанавливается на основание каркаса. Если в угловом диване предусмотрена установка откидных сидений, то здесь не обойтись без подъемного механизма. Установка такого элемента должна быть предусмотрена в чертежах. Чтобы механизм прослужил как можно дольше, необходимо правильно подобрать место для его установки.

Зачастую угловые диваны устанавливаются в непосредственной близости к стене. Но, иногда бывают и исключения. Такие элементы интерьера могут использоваться для зонирования помещения. В этом случае спинка дивана будет находиться на виду. Чтобы придать конструкции эстетичный внешний вид, сзади ее обшивают ДВП или фанерой.

Схема углового двана

Обшивка дивана

Теперь вы знаете, как сделать диван своими руками. Но, это еще не все. Чтобы сделать диван мягким и уютным, необходимо обшить его мебельной тканью. При этом используется наполнитель в виде поролона. С его помощью диван станет более удобным и комфортным в использовании. Поролон позволяет изменить форму элементов конструкции. Так можно создать различные изгибы, которые придадут мебели оригинальности и стиля.

Как сделать диван своими руками удобным? Это просто:

  • С поверхности, которая будет обшиваться, снимают мерки. По этим размерам делается раскрой поролона. Здесь не нужно забывать о толщине наполнителя. Для сидения берется поролон, толщина которого составляет не меньше 10 см. Чтобы обеспечить длительный срок эксплуатации обивки, ее изготовляют из нескольких слоев. Так, можно взять два листа толщиной 4 см и один толщиной 2 см.
  • Готовые детали из поролона наклеивают на поверхность каркаса. Это касается и слоеного пирога сиденья. Для этого используется клей ПВА. Чтобы сделать на мебели изгибы, используют острый нож или канцелярский резак. С их помощью удаляют толщину поролона в нужных местах.

Для обивки мебели используют цельные листы и обрезки поролона. Последний вариант позволяет несколько сэкономить на изготовлении мебели.

Мебельная ткань

Для обивки дивана эксперты рекомендуют использовать плотные материалы. Они обладают стойкостью к износу, что позволяет обеспечить длительный срок эксплуатации мебели. В ином случае частой смены обивки не избежать.

Обшить диван тканью можно несколькими путями:

Обивку дивана можно выполнить самому. Для этого подбирают подходящий материал, выкраивают из него детали и закрепляют на конструкции. Детали дивана обшиваются отдельно. После этого они соединяются. Это позволяет провести качественное крепление мебельной ткани самому.

Теперь вы знаете, как изготовить угловой диван своими руками. Мебель собственными руками позволит эффективно обустроить помещение и неплохо на этом сэкономить.

Чертежи и схемы диванов

Любой кухонный гарнитур, как отдельно стоящий, так и встроенный состоит из набора секций. В большинстве случаев, этот набор не так широк и поддаётся стандартизации. Подобная стандартизация необходима для организации серийного производства недорогих кухонных гарнитуров (пример: фабрика мебели «Скиф»), потребителями которых являются довольно широкие слои населения. Модели и дизайн кухонных гарнитуров, которые можно составить из стандартных элементов, весьма разнообразен и вполне можно спроектировать оригинальную и красивую кухню мало чем отличающуюся от дорогих аналогов. На основе стандартных кухонных модулей существует список размеров мебельных фасадов, который многие изготовители фасадов взяли в основу своего производства (см. ниже).

  Здесь представлены чертежи и схемы с разметкой сборочных отверстий типовых нижних* кухонных секций. Для облегчения чтения чертежей, прошу обратить внимание на перечень принятых условных обозначений.

* Чертежи типовых верхних кухонных шкафчиков смотрите на этой странице.

Условные обозначения на чертежах:

Обозначение Пояснение
Отверстие под конфирмат в плоскости детали. Показано со стороны раззенковки (лицевой).
Отверстие под конфирмат в торце детали.

Как собрать своими руками угловой диван, обо всем в деталях

По центру ширины торца.

  Отверстие под полкодержатель. Показано с внутренней (оборотной) стороны детали. Т.е. такое отверстие сверлится по указанным размерам, но с оборотной стороны детали, указанной на чертеже.

Все размеры указаны из расчета на ДСП толщиной 16 мм. Для просмотра чертежей, ссылка напротив эскиза.

Эскиз

Название и размеры Ссылки для просмотра чертежей.

Секция прямая под мойку.

Размеры.

Высота: 820 мм.
Глубина по корпусу: 560 мм.
Ширина: 600 — 1000 мм.

Сборочные чертежи и схемы
Секция типовая, с полкой.

Размеры.

Высота: 820 мм.
Глубина по корпусу: 560 мм.
Ширина: от 300 до 600 мм. с шагом 50 мм.

Сборочные чертежи и схемы
Шкафчик кухонный, на три ящика.

Размеры.

Высота: 820 мм.
Глубина по корпусу: 560 мм.
Ширина: от 300 до 600 мм. с шагом 50 мм.

Сборочные чертежи и схемы
Шкафчик кухонный, на четыре ящика.

Размеры.

Высота: 820 мм.
Глубина по корпусу: 560 мм.
Ширина: от 300 до 600 мм. с шагом 50 мм.

Сборочные чертежи и схемы
Шкафчик кухонный, на пять ящиков.

Размеры.

Высота: 820 мм.
Глубина по корпусу: 560 мм.
Ширина: от 300 до 600 мм. с шагом 50 мм.

Сборочные чертежи и схемы
Шкафчик кухонный, на два метабокса.

Размеры.

Высота: 820 мм.
Глубина по корпусу: 560 мм.
Ширина: от 300 до 600 мм. с шагом 50 мм.

Сборочные чертежи и схемы
Секция, с верхним ящиком и полкой.

Размеры.

Высота: 820 мм.
Глубина по корпусу: 560 мм.
Ширина: от 300 до 600 мм. с шагом 50 мм.

Сборочные чертежи и схемы
Шкафчик кухонный, два верхних ящика и полка.

Размеры.

Высота: 820 мм.
Глубина по корпусу: 560 мм.
Ширина: от 600 до 800 мм. с шагом 50 мм.

Сборочные чертежи и схемы
Секция под встроенную духовку и варочную пенель.

Размеры.

Высота: 820 мм.
Глубина по корпусу: 560 мм.
Ширина: 600 мм.

Сборочные чертежи и схемы
База угловая, под угол 900. + вариант адаптированный под мойку.

Размеры.

Высота: 820 мм.
Глубина по корпусу: 576 мм.
Ширина: от 1000 мм.

Сборочные чертежи и схемы
Секция угловая, диагональная.

Размеры.

Высота: 820 мм.
Глубина: 900 мм.
Ширина: 900 мм.

Сборочные чертежи и схемы
Окончание кухонное, с дверцей.

Размеры.

Высота: 820 мм.
Глубина по корпусу: 560 мм.
Ширина: 300 мм.

Сборочные чертежи и схемы
Окончание кухонное, открытое.

Размеры.

Высота: 820 мм.
Глубина по корпусу: 560 мм.
Ширина: 300 мм.

Сборочные чертежи и схемы
Пенал кухонный, с полками.

Размеры.

Высота: 2320 мм.
Глубина по корпусу: 560 мм.
Ширина: 400 — 500 мм.

Сборочные чертежи и схемы
Пенал, под встроенную духовку.

Размеры.

Высота: 1600 мм.
Глубина по корпусу: 560 мм.
Ширина: 600 мм.

Сборочные чертежи и схемы

* Чертежи типовых верхних кухонных шкафчиков смотрите на этой странице.

Типовые размеры кухонных фасадов.

Высота

Ширина

146 196 246 296 346 396 446 496 546 596 796 896 х
110 х х х х х х х х х   х х х
140                     х х х
176 х                   х х х
284 х х       в в в в в в в х
356 х х х     в в в в в в в х
410 х х х х х х х   х   х х х
534 х х   в в в в в в в х х х
570 х х   в в в в в в в х х х
713 х     в в в в в в в х х х
910 х х   в в в в в в в х х х
1297 х х х в в в в в в х х х х

  Цветом обозначены типоразмеры фасадов в таблице и на схеме. Буква В — означает возможность изготовления фасада данного размера в остекленном варианте (витрина). Стандартные зазоры между фасадами: 2 — 3 мм.

  В последующих частях будут размещены варианты дизайна кухонных гарнитуров, составленных из этих модулей. Следите за обновлениями.



Похожие статьи

Related Post
