Штробление стен под проводку: правила, инструменты, варианты

В большинстве случаев проводку делают скрытой — ее прячут в стены, штукатурку, под отделочные материалы. Чтобы ее спрятать в стенах делают канавки, которые называют «штробы» или «штрабы». Процесс изготовления этих канавок называется «штробление» или «штробирование». Это не такое простое занятие и штробление стен под проводку требует знания правил их прокладки, особенности работы с разными материалами.

Содержание статьи

• 1 Порядок работ и правила расположения штроб
  • 1.1 Правила прокладки штроб
  • 1.2 Особенности железобетонных стен
• 2 Чем и как сделать штробы в стенах
  • 2.1 Молоток и зубило
  • 2.2 Болгарка (УШМ)
  • 2.3  Дрель
  • 2.4 Перфоратор
  • 2.5 Штроборез
• 3 Штробление стен под проводку: особенности для стен из дерева и пенобетона
• 4 Как лучше работать

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм.  Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

В железобетонных стенах нельзя нарушать стальной каркас

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Чем и как сделать штробы в стенах

Для того чтобы проделать в стене канавки-штробы, можно использовать разные инструменты. Можно использовать обычный ручной инструмент — зубило и молоток, но процесс займет много времени и потребует значительных физических усилий. Можно воспользоваться различным электроинструментом — дрелью, перфоратором, УШМ (болгракой). С их помощью процесс ускорится, но работать ими не совсем безопасно. Есть еще специнструмент — штроборез. Он позволяет одновременно прорезать в любой стене две параллельные канавки, что намного облегчает и ускоряет работу. Далее более подробно остановимся на том, как сделать штробы пол проводку в стенах при помощи различных инструментов.

Штробление стен под проводку в хорошем исполнении выглядит так

Молоток и зубило

Эти инструменты есть в каждом хозяйстве, а если их нет, потратить придется совсем немного. И это хорошая новость. Плохая состоит в том, что работа пыльная и довольно тяжелая в физическом плане. Порядок действий такой:

Такой способ штробления стен под проводку требует много времени. Ускорить его можно, если использовать для прокладки канавок электроинструмент.

Болгарка (УШМ)

Установив на угло-шлифовальную машинку (УШМ) диск, которым можно резать кирпич или бетон (выбираете в зависимости от типа материала), канавки для штроб можно сделать быстро.

Болгарка значительно ускоряет процесс, но это — опасный инструмент

Но использовать болгарку для штробления стен под проводку — не лучший выбор. Это очень опасный способ. В кирпичной или бетонной стене часто встречаются неоднородности — полости, камешки, каверны и т.д. Попав на одно из таких мест можно потерять контроль над инструментом и получить травму. Потом, если у вас нет огромного опыта работы с этим инструментом, выберите любой другой способ. Пусть — более медленный. Зато более безопасный.

 Дрель

Использование дрели для штробирования стен под проводку — это как раз тот, более безопасный альтернативный метод. Выбираете самое толстое сверло, которое можно установить в патрон, насверливаете ряд отверстий на небольшом расстоянии друг от друга. Глубина сверления небольшая — около 2 см, так что много времени это не займет. Чтобы можно было легко контролировать глубину, на сверле, чуть выше нужной отметки, наклеивают полосу цветной изоленты (можно — цветного скотча). Сверление прекращают, когда до отметки остается совсем немного.

Как использовать дрель для штроб

Полученную цепочку отверстий нужно превратить в канавку. Сделать это можно зубилом и молотком (или УШМ — все с тем же риском).

Перфоратор

Перфоратор можно использовать только для удаления материала между двумя параллельными канавками. Это хорошая замена зля зубила и молотка. Штробление стен под проводку делают при помощи насадки и виде лопатки нужной ширины (чуть меньше 2 см).

При удалении сердцевины, жало насадки ставят под углом к стене, направляя ее вдоль штробы. При работе откалываются довольно большие куски, так что надо быть осторожными.

Использование перфоратора при штроблении

Второй способ использования перфоратора — сразу делать штробу без предварительного изготовления параллельных канавок. Это ускоряет работу, но стенки получаются очень неровные, ширина «гуляет». И еще: возможно придется выравнивать дно полученной штробы при помощи зубила и молотка. Перфоратор — мощный инструмент, и убрать несколько миллиметров с его помощью сложно. Потому придется подправлять недостатки вручную. И, все равно, в результате вид у штробы будет «не очень». Это абсолютно не влияет на конечный результат, но не всем подобная «неопрятность» нравится.

Штроборез

Это профессиональный инструмент, предназначенный именно для нарезания канавок для штроб. Его описываем последним, так как оборудование недешевое, узкого назначения. Пригодно только для конкретного вида работ и покупать его исключительно чтобы сделать штробление стен под проводку один раз никто не будет. Найти его можно, разве что в больших пунктах проката техники.

Штроборез делает сразу две параллельные канавки

В этом инструменте есть два пильных диска, которые выставляются в нужное положение. Диски разводятся на требуемое расстояние, выставляются по высоте, обеспечивая нужную глубину пропила. Инструмент довольно тяжелый, потому вертикальные штробы удобнее делать сверху-вниз. В этом случае требуется прилагать меньшие усилия, так как он опускается под действием собственной силы тяжести.

Штробление стен под проводку: особенности для стен из дерева и пенобетона

Описанный порядок действий универсален и инструментами можно штробить стены из любого материала. Но, есть некоторые специфические инструменты, которыми можно работать только по дереву или пенобетону.

Начнем с деревянных стен. В них скрытую проводку делают редко, так как кабель надо прокладывать в негорючих цельнометаллических лотках. Это значит, что надо делать глубокие и широкие штробы, что значительно снижает теплоизолирующие свойства стен. Тем. не менее, так делают.

Из описанных выше инструментов не стоит применять болгарку — диск может запутаться в уплотнителе, проложенном между бревен или брусом. Есть и два специфических инструмента, которыми можно работать далеко не со всеми материалами:

1. Цепная пила. Ею можно не только пропилы сделать, но и удалить середину. Но для этого требуется высокий уровень владения инструментом. Обычно же просто делают две канавки и при помощи стамески и молотка удаляют середину.
2. Фрезер. Если у вас есть ручной фрезер, подобрав правильную насадку можно не только канавки сделать. Работать им дольше, чем цепной пилой, но быстрее чем стамеской.

Из этих двух инструментов более безопасен ручной фрезер. Его проще контролировать, он менее мощный и более предсказуемый.

В последнее время все чаще дома стали строить из пеноблоков. В них штробление стен под проводку идет быстрее — материал мягкий, его можно даже теркой, ложкой, ножом скрести… тем более стамеской.

Так выглядит штроборез по пеноблокам

Но чтобы работа шла быстрее, есть для проделывания канавок специальный штроборез по пенобетону. Это отрезок трубы с приваренной ручкой и треугольным или квадратным выступом, который и проделывает в материале канавку.

Этот ручной инструмент, работать им несложно. Могут возникнуть затруднения только если пеноблок клали не на специальный клей, а на раствор. Шов при этом получается довольно толстый и его этим штроборезом не возьмешь. Тогда придется или УШМ использовать или «добивать» стамеской с молотком. Но эти инструменты дают слишком много пыли.

Как лучше работать

Штробировании стен — работа пыльная. Чтобы пыль не попадала в другие помещения, двери завешивают влажной тканью, тщательно закрывают. Ткань можно повесить с обеих сторон. Чтобы пыль не попала в дыхательные пути, необходимо использовать респиратор. Обычная марлевая повязка может помочь только в случае с использованием стамески и молотка. При таком способе проделки штроб пыли не очень много. Во всех остальных случаях желателен именно респиратор.

Кроме пыли во время штробления во все стороны отлетают кусочки стены, штукатурки, раствора и т.д. Требуется обезопасить руки, лицо. На руки надеваем перчатки, застегиваем рукава. Лицо лучше защитить прозрачным щитком. В крайнем случае можно надеть очки. Без них к работе лучше не приступать.

Как штробить стены под проводку

Содержание

• Ограничения
• Особенности процедуры
• Подготовка
• Как происходит создание штробы
  • Зубило и молоток
  • Перфоратор
  • Болгарка
  • Штроборез
• Штробление потолка
• Штробление под трубопровод
• Полезные советы

Ни один ремонт не обходится без прокладки электрических сетей или замены старой проводки. Нередко приходится устанавливать новые розетки, чтобы упростить подключение бытовых приборов к сети. Тем самым устраняется необходимость в разветвителях. Лучшее решение — установить коммуникации в бетонную стену. Для этого выполняется создание штроб. Главное — учесть все тонкости подведения проводки, а также технологию создания канавок нужного размера.

Перед тем как штробить стены под проводку, необходимо узнать некоторые особенности работы. Чтобы ремонт прошел быстро, стоит соблюдать определенные правила.

Ограничения

Не стоит первым делом браться за перфоратор, молоток и зубило. Сначала создается план разводки. Перед тем как штробить бетонную стену, стоит запомнить следующие правила:

• количество поворотов штроб на стене должно быть сведено к минимуму;
• не стоит делать диагональные штробы на стене, так как это может привести к ее разрушению;
• горизонтальные борозды разрешается проводить только в 150 мм от плиты перекрытия.

Также стоит помнить, что вертикальная штроба должна располагаться на расстоянии в 10 см от дверей. Не стоит создавать горизонтальные штрабы в несущих стенах, так как это тоже способствует разрушению конструкции.

Важно! Можно ли штробить несущие стены? Это зависит от региона — в каждом свои правила перепланировки. Общими правилами это запрещается для всех типовых многоэтажек.

Особенности процедуры

Ширина и глубина штробы в стене определяется толщиной кабеля. В любом случае она должна быть не меньше 20-30 мм. Например, кабель с тремя жилами толщиной 1 см требует соблюдения глубины 3-4 см.

При использовании штробореза глубина борозды в стене является фиксированной. Если использовать перфоратор или болгарку, она будет неравномерной по всей длине. При использовании перфоратора сначала осуществляется дробление стены под прямым углом, затем — под углом 45 градусов.

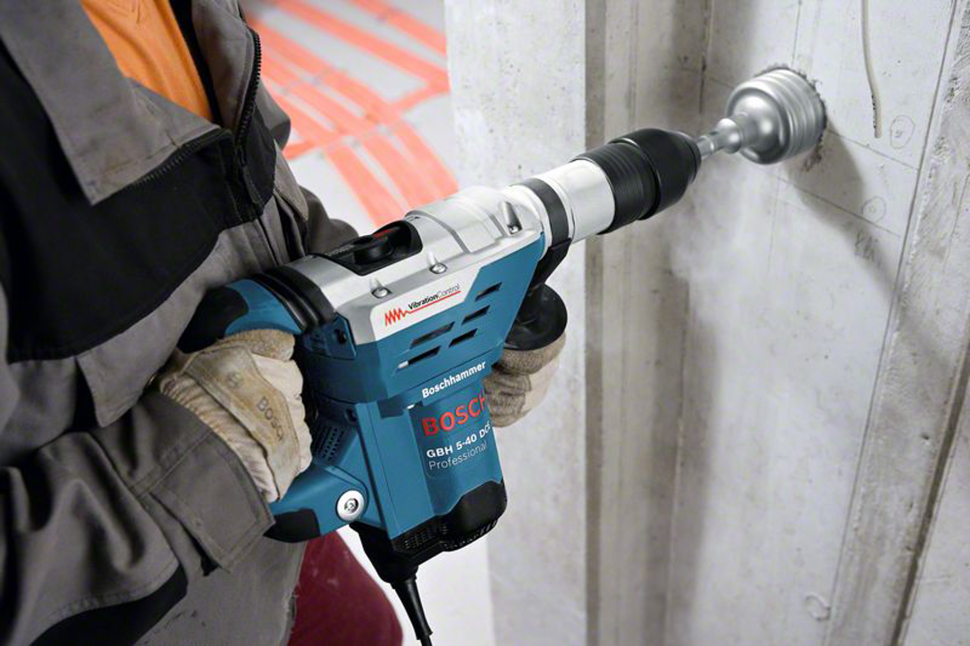

При монтаже подрозетников и выключателей используется перфоратор со специальными насадками.

Есть несколько способов сделать штробу в стене. Обычно используются следующие инструменты:

1. Зубило и молоток. Борозда в стене получается неровной, усилий тратится достаточно много.
2. Болгарка. Штроба в стене выходит ровная, однако пыли образуется достаточно много.
3. Ударная дрель, перфоратор. Чисто, быстро, почти ровно.
4. Штроборез. Этот специализированный инструмент имеет только один серьезный минус — высокая цена.

Как штробить бетонные стены без пыли? В этом помогает только штроборез с подключенным к нему промышленным пылесосом. Бетонная крошка, образующаяся в процессе штробления стен, сразу попадает в специальную камеру, а все, что попадает в рабочую зону, засасывается пылесосом.

Подготовка

Для начала стоит проверить наличие скрытой проводки в стене на пути предполагаемой штробы. Это выполняется с помощью специального прибора (сигнализатор Е-121, «Дятел» и др.). Затем на поверхность стен и потолка наносится разметка. Перед началом штробления важно занавесить двери влажной тканью или плотно заделать их пленкой. Это предотвратить распространение пыли по квартире.

Как происходит создание штробы

Зубило и молоток

При использовании молотка и зубила работа разбивается на несколько этапов. Сначала по краям штробы намечаются небольшие углубления. После этого, зубило ставится поперек борозды и с помощью молотка выбивается часть стены. Далее по намеченной линии выбивается поверхностный слой бетона.

Перфоратор

При использовании перфоратора используются две насадки (с коротким и широким буром). Также пригодится лопатка. По всей длине линии в стене проделываются отверстия 25 мм. Между ними оставляется расстояние, равное примерно 10-15 мм. Затем при помощи лопатки проводится выполнение штробы. Основное правило — не ставить лопатку поперек борозды. Это поможет избежать откола лишних фрагментов штукатурки или бетона.

Болгарка

Для работы с болгаркой необходимо приобрести алмазный диск. Сначала проделывается два надпила по намеченной линии. Бетон, находящийся между ними, выбирается перфоратором или зубилом.

При работе болгаркой производится очень много пыли. Чтобы эффективно устранять пыль, потребуется второй человек, использующий промышленный пылесос. Эффективное удаление пыли может происходит только в том случае, если помощник будет держать пылесос около места штробления.

Штроборез

Этот инструмент представляет собой более логичный вариант применения болгарки с пылесосом. В устройство устанавливается сразу два алмазных диска. Расстояние между ними легко регулируется. Корректируется и глубина борозды в стене. Для этого стоит изменить глубину погружения дисков в защитный кожух. Последний снабжен отводом, в который при использовании пылесоса засасывается пыль.

Благодаря этому инструменту борозды в стене получаются идеально ровными. Единственный существенный минус такого способа — дороговизна аппарата. Многие при проведении ремонта арендуют профессиональный инструмент.

После того, как все штробы выполнены, они зачищаются при помощи пылесоса или щетки. Затем их стоит прогрунтовать. Прокладка кабеля в стене также отличается множеством тонкостей, которые нужно учесть перед началом ремонта.

Штробление потолка

Можно ли штробить потолок? Делать это следует только в том случае, когда есть хороший инструмент, штроба выполняется не более чем на 10 мм в глубину, а на поверхность уже нанесен слой штукатурки. Выполнять такие работы самостоятельно не рекомендуется.

Перфоратор при выполнении штроб на потолке использовать нельзя. После работы с ним в плите могут образовываться микротрещины глубиной до 10 см. Потолок представляет собой несущую плиту, поэтому штробление в многоэтажном здании выполнять опасно.

Штробление под трубопровод

Как штробить бетонные стены под трубы? Проделывание таких отверстий — трудоемкое и затратное занятие. Этот вид работ актуален во время капитального ремонта. При этом часто появляется необходимость спрятать трубопровод как можно глубже. Использование штробореза здесь неоспоримо. Работа с такими объемами требует специальных навыков.

Поскольку штробление будет проводиться на достаточно большую глубину, нужно избегать несущих стен. Это позволит выполнить процедуру с учетом требований безопасности, избежав повреждения арматуры и появления трещин в стене.  При соблюдении этих нюансов можно штробить стену под проводку безо всяких опасений.

Полезные советы

Как правильно штробить бетонные стены? Перед началом ремонта стоит учесть несколько тонкостей, который подробно рассматриваются на видео.

Перед выполнением финишной отделки необходимо сфотографировать стены, чтобы запомнить расположение штроб. Это пригодится при последующем ремонте. Отверстия под коробки и подрозетники в стенах создаются следующим образом:

• по центру в стене просверливается небольшое отверстие;
• с помощью коронки выполняется небольшой надпил, которым обозначается контур будущего отверстия;
• по контуру просверливается 8-10 небольших отверстий;
• с использованием коронки отверстие в стене доделывается до конца.

При сверлении стен можно наткнуться на арматуру. Сверлить ее категорически запрещено. Это нарушит прочность несущей конструкции и дома в целом. При установке розеток на небольшой высоте от пола работы по штроблению можно минимизировать, проведя проводку под полом.

• Шумоизоляция стен своими руками
• Как облицевать стены своими руками
• Варианты обоев для кухни с фото
• Затирка швов керамической плитки

Рыболовная проволока: как пройти через любую стену

Одним из основных навыков электрика своими руками является знание того, как выполнять соединения внутри коробок выключателей, освещения и розеток. Но возможность «ловить» провод, как называют это профессионалы, сквозь стены позволяет добавлять новые выключатели, светильники и розетки именно там, где вы хотите, или самостоятельно добавлять кабель связи, такой как Cat 6.

Вам не придется перешагивать через удлинители или протягивать провода по стенам. С помощью этих советов и инструментов для ловли проволоки вы можете разместить проволоку там, где она вам нужна.

На этой странице

Проложите кабель за плинтусом

Семейный мастер на все руки

Если вы похожи на меня и предпочитаете установить мили отделки, а не латать гипсокартон, это путь.

Снимите плинтус и вырежьте на его месте длинное узкое отверстие. Затем просверлите отверстия в шпильках, через которые будет проходить провод. Лучше всего это работает с широким основанием, но может быть сделано и с узким основанием. Следите за тем, чтобы отверстия в шпильках были не менее 1-1/4 дюйма.

вдали от краев стоек, чтобы избежать необходимости в защитных металлических пластинах.

Сделать косой срез

Семейный мастер на все руки

Если вам нужно вырезать отверстие для доступа, сделайте разрез под углом. Затем, когда пришло время залатать его, нанесите герметик вокруг отверстия и вдавите вырез обратно. Грязь будет удерживать заглушку на месте. Нет необходимости в винтах или подложке, и дюбель не провалится в отверстие.

Погоня с отделкой

Семейный мастер на все руки

Проложите кабелепровод или кабель BX (бронированный кабель) вдоль верхнего угла стены и покройте его молдингом. Вы можете прорезать небольшие отверстия в стене или потолке там, где проводка должна выходить из комнаты.

Не ловите шнуры питания

Шнуры, которыми питаются электроприборы, телевизоры и удлинители, нельзя прокладывать внутри стены. В Национальном электротехническом кодексе говорится, что эти шнуры не могут заменить постоянную проводку. Чтобы не видеть эти шнуры питания, вы можете выловить кабель, чтобы добавить новую розетку поблизости.

Дайте кабелю связи достаточно места

Семейный мастер на все руки

Коммуникационный кабель, такой как коаксиальный кабель или кабель категории 6, следует прокладывать вдали от кабелей высокого напряжения, ведущих к розеткам и источникам света. Профессионалы рекомендуют держать их на расстоянии от 12 до 16 дюймов. Если вам необходимо пересечь эти кабели, сделайте это на 9угол 0 градусов.

Найдите самый простой маршрут

Семейный мастер на все руки

Самый простой маршрут не всегда самый прямой. Воспользуйтесь преимуществами незавершенных пространств, таких как подвалы и чердаки, чтобы проложить провода от одного конца дома к другому. Вы можете использовать дополнительные 50 футов провода, но это сэкономит вам много времени.

Используйте много кабеля

Семейный мастер на все руки

Протягивание гораздо большего количества кабеля, чем вам нужно, в стены или потолки полезно по нескольким причинам. Во-первых, это значительно упрощает работу по зацеплению кабеля, на который вы ловите рыбу. Это также устраняет необходимость рывков, которые могут повредить хрупкие кабели категории 6.

Скрыть провода с кабелем

Семейный мастер на все руки

Прокладка кабеля по поверхности стены с помощью кабелепровода — отличный способ получить питание именно там, где вы хотите, без протягивания проводов сквозь стены. Вы можете спрятать кабину за мебелью и покрасить ее в тон стене. Постройте кабелепровод из существующей электрической коробки с помощью соединяемых компонентов и спрячьте провод внутри канала.

Прокладка кабелепровода в шкафах или шкафах

Семейный мастер на все руки

Кабелепровод или армированный кабель — еще один отличный вариант для поверхностной проводки, и он стоит примерно вдвое меньше, чем кабелепровод.

Вы бы не хотели провести его по стенам, как по дорожке, но он не будет виден в темном шкафу или на задней части шкафов.

Сращивайте как профессионал

Семейный мастер на все руки

Иногда приходится сильно тянуть, чтобы протянуть кабель через стену, поэтому убедитесь, что кабель надежно привязан к инструменту для протягивания, будь то рыболовная лента или вешалка для одежды.

Это мой любимый метод: проденьте проволоку через ушко или вокруг крючка, а затем оберните ее вокруг своего рыболовного инструмента. Скрепите их вместе изолентой, убедившись, что обернутая часть сужается, чтобы она проходила через отверстия.

Не прокладывайте кабель в воздуховоде

Прокладка кабеля внутри воздуховода, как бы удобно это ни было, не разрешена нормами. Вы можете проложить кабель в вентиляционных пространствах, таких как отсеки для стоек и балок для возвратного воздуха, но вам понадобится кабель, рассчитанный на герметичные помещения. Эти кабели имеют специальную оболочку, которая нетоксична и пожаробезопасна.

В магазинах электротоваров вы можете найти кабель класса 6 категории «пленум» и защитный кабель. Это будет стоить примерно в два раза дороже стандартных версий.

Провод вдоль трубы водопровода

Семейный разнорабочий

Добавление электроэнергии на верхнем уровне может означать прокладку проводов из подвала на чердак. В двухэтажном доме вам придется пройти через три потолка. Но в старых домах иногда это так же просто, как опустить отвес вдоль вентиляционной трубы и вытянуть кабель. В новых домах может не хватить места вокруг стеллажа, но сначала стоит проверить.

Просверлите два отверстия, чтобы повернуть угол

Семейный мастер на все руки

Проложить провод по углам не так сложно, как кажется; ключ должен вырезать отверстия на каждой стороне угла. С помощью сверла в угловой дрели или угловой насадки просверлите отверстие в каждой из угловых шпилек. Это даст вам возможность протянуть провод.

Поиск препятствий

Семейный мастер на все руки

Прежде чем прорезать какие-либо отверстия в стенах, наметьте маршрут, по которому должен проходить провод. Просканируйте стену с помощью искателя гвоздей, чтобы найти блокировку, которая может препятствовать этому маршруту. Если в одном отсеке для шипов есть блокировка, следующий может стать лучшим путем. Вы не хотите узнать трудный путь.

Отверстия двойного назначения

Семейный мастер на все руки

Вместо того, чтобы прорезать новые отверстия в стенах или потолках, вы можете использовать уже существующие отверстия. Удалите светильники, выключатели или розетки, чтобы использовать существующие отверстия, или запланируйте заранее использование отверстия для доступа для нового светильника.

Скрытие телевизионных проводов с помощью комплекта проводки

Семейный мастер на все руки

Самый простой способ спрятать телевизионные провода — это установить монтажный комплект для телевизора (60 долларов США). Просто прорежьте отверстия для двух коробок, опустите провод вниз по стене, а затем подключите удлинитель. Комплект предварительно смонтирован с вилкой с вилкой и поставляется с удлинителем. Это особенно полезно, если шпилька блокирует прямой путь для рыбалки, и вы хотите избежать масштабного ремонта стены.

Низковольтные провода Tuck

Семейный мастер на все руки

Низковольтный кабель не имеет таких требований к установке, как бытовые силовые кабели. Провод громкоговорителей, кабели, обеспечивающие питание дверных звонков и термостатов, а также линии связи, такие как Cat 6, не нужно прокладывать внутри ваших стен. Вы можете просто заправить их под плинтус, но не под ковер или коврики.

Проволочные снасти

Семейный мастер на все руки

Светящиеся удочки

Светящиеся удочки являются основным продуктом ловли с помощью проволоки. Как и стальную ленту, их можно протягивать по стенам и потолкам. Обычно их можно купить разной длины и скрутить вместе для получения более длинных пролетов. Большинство из них поставляются с поворотным наконечником с ушком и наконечником с крючком. Люминесцентные стержни светятся в темноте, освещая темные балки и отсеки для стоек. Вы можете найти их за 40 долларов в домашних центрах.

Гибкое сверло

Если вам нужно проложить провод через несколько балок или стоек, используйте гибкое сверло. Они бывают большой длины, и доступны удлинители, чтобы вы могли просверлить отверстия через несколько балок. У них есть ушко на конце, поэтому, как только вы сделаете свои отверстия, вы можете протянуть провод назад тем же сверлом.

Обратите внимание: не просверливайте изоляцию этими сверлами. Будьте готовы заплатить около 50 долларов за 54-дюймовую гибкую биту в домашнем центре.

Самодельные крючки

Некоторые из моих любимых рыболовных инструментов — те, которые вы можете сделать сами. Небольшие крючки, сделанные из кабеля или вешалок для одежды, позволяют захватить кабель вне досягаемости. Самое главное, они экономичны.

Насадка для сверления 90 градусов

Семейный мастер на все руки

Идеальный инструмент для сверления отверстий между стойками. Около 18 долларов в большинстве домашних центров, это намного дешевле, чем специальная угловая дрель, и служит той же цели. Это может быть немного сложно использовать с большими битами, поэтому держитесь крепче.

Магниты для вытягивания проволоки

Семейный мастер на все руки

Есть несколько вариантов по разным ценам, магниты — это классные инструменты для протягивания провода вдоль изолированного отсека для стоек. Этот Magnepull (125 долларов) состоит из стального поводка и роликового магнита. Вы даже можете использовать его для извлечения потерянных битов и других инструментов из внутренних стен. Магниты для вытягивания проволоки стоимостью от 40 до 125 долларов можно найти в магазинах электротоваров.

Грязевое кольцо низкого напряжения

Используйте грязезащитные кольца, чтобы не повредить гипсокартон, когда я тяну кабель. У них также есть маркеры в углу, чтобы указать идеальный размер и форму отверстия для коробок с одной бандой. Когда вы закончите рыбалку, оставьте его в стене и накройте чистой лицевой панелью, чтобы избежать заплат (особенно полезно для текстурированных стен, которые трудно залатать). Эти грязевые кольца доступны менее чем за 2 доллара каждое в домашних центрах.

Стальная лента

Семейный мастер на все руки

Этот длинный рулон из жесткой стали отлично подходит для протягивания проволоки через изолированные стены, вверх по стенным полостям и по балкам большой длины. Ролл начинается с 15 долларов в домашних центрах.

Как провести электрический провод сквозь стены

Знайте, как обезопасить себя во время электромонтажных работ и когда следует обратиться к специалисту

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.12.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Прежде чем начать

• Безопасность

• Вызов специалиста

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Каждый раз, когда ваш проект включает в себя расширение или добавление электрической цепи, электрики прокладывают новые провода от источника питания до конечного пункта назначения. Прокладка новых электрических проводов через готовые стены (также известная как «протягивание проводов») может включать в себя протягивание всего нескольких футов кабеля к дополнительной розетке (как показано в следующих шагах) или протягивание десятков футов кабеля для добавления совершенно новой цепи. питается от главной сервисной панели.

Иногда протяжка провода может быть самой сложной и трудоемкой частью электрического проекта. Сначала вам нужно проследить электрические провода в вашей стене с помощью магнитного или электрического искателя стоек (провода будут проходить через просверленные отверстия в стойках стены). Стандартная высота прокладки электрических проводов в стенах обычно составляет от 16 до 18 дюймов над полом. и на одной линии с розетками в стене, так что начните оттуда.

Самая сложная работа возникает при прокладке электропроводки в доме, между этажами, от перестроенного помещения второго этажа до щитка подвала. Это может потребовать удаления и исправления гипсокартона в старой части дома, что можно сделать, вырезав канал в готовой поверхности стены, чтобы удалить как можно меньше гипсокартона.

Прежде чем начать

Прокладка электрических проводов через готовые стены требует базового понимания схем, чтобы выбрать правильный кабель для установки. Кабель в оболочке, часто известный как кабель NM (неметаллический) или кабель Romex (названный в честь популярного бренда), разработан специально для определенных конфигураций цепей и нагрузок по силе тока.

Для 15-амперной цепи стандартом является провод 14-го калибра, а для 20-амперной цепи нормой является провод 12-го калибра. Для простой цепи розетки кабель обычно будет иметь два токопроводящих провода — белый нейтральный и черный «горячий» провод, а также оголенный медный заземляющий провод. Этот кабель обычно имеет этикетку с надписью «12-2 с заземлением» (провод 12 калибра, два проводника плюс заземляющий провод). Но если цепь соединяет трехпозиционные выключатели или используется для определенных конфигураций осветительных приборов, для установки может потребоваться три проводящих провода плюс заземление. Эти трехжильные кабели обычно имеют два провода под напряжением (красный и черный) и белый нейтральный провод, а также оголенный медный провод заземления.

Когда кабель проходит через стены без отделки поверхностей (например, в недостроенном гараже или на чердаке) или когда он должен быть закреплен на поверхности стены, электротехнические нормы могут запрещать использование кабеля NM. Вместо этого вам нужно будет проложить провода через металлический или пластиковый кабелепровод или кабель с металлической оболочкой, известный как кабель BX.

Вопросы безопасности

В большинстве муниципалитетов для работ, связанных с прокладкой и подключением проводов, требуется разрешение на строительство, а также проверка на месте. В некоторых случаях электрику-сделай сам разрешается выполнять такую ​​работу, если она выполняется в их собственном доме. Однако иногда для получения разрешения требуется короткий электрический осмотр домовладельца.

Важно не обойти процесс разрешения и проверки. Этот процесс предназначен для того, чтобы гарантировать, что работа выполняется безопасно и что в этом случае сечение проводов достаточно для того, чтобы выдержать нагрузку по силе тока, а кабели правильно проложены через шпильки.

Когда звонить специалисту

Прокладка кабеля NM для новых или расширенных цепей не является сложной задачей, но окончательное подключение розеток, выключателей и автоматических выключателей требует определенного набора навыков. Рекомендуется вызвать электрика для выполнения окончательных подключений, если вы не полностью уверены в своих навыках. Кроме того, местные правила иногда требуют, чтобы лицензированный электрик выполнял работы на сервисной панели. Вы также можете вызвать электрика для любых длинных или сложных кабелей.

Ель / Хилари Эллисон

Оборудование/инструменты

• Бесконтактный тестер цепей
• Прямая грань
• Карандаш
• Пила для гипсокартона
• Искатель шипов (при необходимости)
• Безопасные очки
• Респиратор
• Сверло с 1/2-дюймовым сверлом
• Циркулярная пила с диском для каменной кладки (для штукатурки стен)
• Магазинный вакуум
• Рулетка
• Кусачки
• Молоток
• Инструменты для отделки гипсокартона

Материалы

• Кабель НМ
• Металлические накладки на ногти
• Кабельные зажимы (где необходимо)
• Металлические накладки на ногти
• Кабельные скобы (где необходимо)
• Шурупы для гипсокартона
• Лента для соединения гипсокартона
• Шовный состав для гипсокартона

Как проложить электропроводку

Эта демонстрация демонстрирует одно из самых простых и распространенных применений прокладки нового провода: продление цепи от существующей розетки до новой розетки в готовой стене.

1. Отключить питание

   В целях безопасности отключите автоматические выключатели, которые контролируют любую проводку под напряжением в стене, где вы будете работать. Используйте бесконтактный тестер цепи на ближайших розетках или выключателях, чтобы убедиться, что питание отключено.

   Наденьте пылезащитную маску и защитные очки.


   Ель / Кевин Норрис

2. Откройте стену

   С готовыми стенами вам нужно будет прорезать поверхностный слой, чтобы получить доступ к стойкам, чтобы пропустить через них кабель.

   Начните с разметки пары линий разреза на стене от источника электропитания до коробки назначения. Ваша цель — удалить как можно меньше гипсокартона, но удаленный участок должен быть достаточно широким, чтобы можно было просверлить отверстия в стойках с помощью дрели. Обычно достаточно секции шириной от 6 до 12 дюймов. После разметки используйте пилу для гипсокартона или аналогичный инструмент, чтобы вырезать канал из гипсокартона между стойками.

   Когда вы прокладываете кабели вертикально через стену, вы удаляете всю вертикальную секцию гипсокартона между двумя стойками. Начните с поиска стержней с помощью искателя, затем отрежьте вертикальный участок гипсокартона от полости для стержня, где вы хотите установить кабель. Большой удаленный участок гипсокартона можно сохранить, чтобы использовать его для исправления стены, когда работа с кабелем будет завершена.

   Совет

   Стены, сделанные из гипса и токарного станка, а не из гипсокартона, могут быть затруднены. Один из методов заключается в использовании циркулярной пилы с установленным лезвием по каменной кладке глубиной всего около 3/4 дюйма. Разрежьте горизонтально вдоль поверхности стены, чтобы прорезать штукатурку и обточить и удалить часть поверхности стены. Ремонт стены после прокладки кабеля можно выполнить с помощью гипсокартона.

   Ель / Кевин Норрис

3. Отверстия для кабеля

   Рядом с центром каждой шпильки просверлите отверстие диаметром 1/2 дюйма, где будет проходить кабель NM. В соответствии с нормами, отверстия должны быть смещены не менее чем на 1 1/4 дюйма от переднего края стоек, или , вам нужно будет использовать металлические пластины, прибитые к передней части стоек, чтобы защитить кабели от случайное проникновение шурупов или гвоздей. Многие электрики следуют обоим рекомендациям — как отступным, так и защитным пластинам.

   При сверлении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет протягивание кабеля. Чтобы отверстия были прямыми, держите сверло внутри полости шпилек, когда вы просверливаете шпильки горизонтально.

   Просверлив все отверстия, уберите стружку и опилки магазинным пылесосом.

   Ель / Кевин Норрис

   Ель / Кевин Норрис

4. Отрежьте и потяните кабель

   Измерьте и отрежьте кабель от источника до пункта назначения, оставив на каждом конце по футу лишнего. Начиная с одного конца кабельной трассы, протяните («протяните») кабель через первую стойку, через полость в стене, через следующую стойку и так далее.

   Перед протягиванием длинных отрезков провода распутайте и выровняйте катушку кабеля. Это поможет сделать тягу более плавной.

   Совет

   Если вы прокладываете кабель из комнаты наверху в комнату внизу через плиты пола, для сверления отверстий может пригодиться удлинитель сверла, а для протягивания кабеля часто бывает полезно использовать ленту. Профессионалы часто используют рыболовную ленту для длинных вертикальных натяжений, чтобы вообще не снимать гипсокартон, за исключением небольших отверстий для доступа, необходимых для сверления стеновых пластин.

   На каждом конце кабельной трассы вставьте конец кабеля в электрическую коробку, используя любые необходимые кабельные зажимы. Пластиковые коробки обычно имеют предварительно прикрепленные зажимы; Для металлических коробок может потребоваться дополнительный кабельный зажим, который вставляется в имеющееся выбивное отверстие в коробке.


   Ель / Кевин Норрис

5. Прикрепите защиту для гвоздей

   Металлические пластины для защиты от гвоздей могут быть размещены по краям стоек для защиты проводки от случайного проникновения гвоздей или шурупов. Они также служат для усиления прочности шпильки в том месте, где она была просверлена.

   Хотя код не требует защиты гвоздей, если отверстия были просверлены с надлежащим отступом на 1 1/4 дюйма, рекомендуется установить их в качестве меры безопасности.

   Теперь при необходимости прикрепите кабельные скобы: в соответствии с электрическими нормами кабели должны быть прочно закреплены в пределах 8 дюймов от каждой электрической коробки и через каждые 4 1/2 фута, если они проходят вертикально вдоль стойки.

   На горизонтальных участках, если последнее отверстие находится на расстоянии более 8 дюймов от электрической коробки, прикрепите кабель к стойке возле точки, где он выходит из коробки, с помощью пластиковой проволочной скобы. Вертикальная кабельная трасса также должна быть закреплена на стойке с помощью скоб, расположенных на расстоянии не более 4 1/2 футов друг от друга по ее длине.

   Ель / Кевин Норрис

6. Залатать стену

   Последним шагом является заделка стены в том месте, где он был направлен для прокладки кабеля.

   Вырежьте заплатку из гипсокартона с помощью линейки и универсального ножа, затем вставьте ее в открытый канал и прикрепите к стойкам с помощью шурупов для гипсокартона. При необходимости вы можете прикрепить деревянную блокировку рядом с существующими стойками, чтобы обеспечить поверхность для крепления краев заплаты для стеновых панелей.

   Обработайте стыки и головки шурупов соединительной лентой и герметиком для гипсокартона.

   Совет

   Если вы планируете изолировать наружную стену перед заделкой гипсокартона, обязательно оставьте достаточный провис в проводке между стойками, чтобы не было натяжения при установке изоляции. проводка в нем спрятана.

   Ель / Кевин Норрис

Часто задаваемые вопросы

• Перед сверлением необходимо сначала визуально осмотреть стену на наличие возможных препятствий. Розетки и выключатели света могут подсказать вам, где расположены шпильки, провода и трубы. Вы также можете использовать цифровое устройство обнаружения, чтобы избежать ошибок при сверлении.
