alexxlabКак подключить бра
Вашему вниманию подробная пошаговая фото-инструкция — как подключить бра. В статье мы подробно рассмотрим следующие моменты:
— Как подключить выключатель к бра
— Как повесить бра на стену (установка бра)
— Как подключить светильник бра
Бра – это светильник прикрепленный к стене и электропроводка для него должна быть выполнена соответствующим образом. Обычно питающий кабель для бра протягивается строго вертикально сверху или снизу. Этого негласного правила придерживается большинство производителей светильников бра, учитывая это в конструкции крепежной площадки.
Как подключить выключатель к бра
Для управления бра чаще всего используются выключатель освещения (внешний или встроенный в бра) или система переключателей. В зависимости от типа используемого управления выполняется монтаж соответствующей электропроводки.
При использовании обычного выключателя, схема подключения выглядит следующим образом (см. изображение ниже). Выключатель устанавливается в разрыв фазного провода идущего к бра, проще говоря нулевой проводник и защитный ноль (земля) идут к светильнику напрямую, а фазный провод подводится к выключателю, а уж из него идет к бра. Тем самым выключатель замыкает (или размыкает) электрическую цепь, при этом бра загорается (или гаснет).
Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.
Подробнее о подключении выключателей можно прочитать здесь.
Если выключатель уже встроен в бра, что встречается достаточно часто (обычно используется веревочный или кнопочный), схема серьезно упрощается и к бра просто подводится провод находящийся постоянно под напряжением.
Подробно о том, как использовать в управлении бра переключатель (проходной выключатель), систему управления из двух, трех и более мест, можно прочитать здесь.
В нашем случае, электропроводка сделана под обычный выключатель, который управляет двумя светильниками бра.
Когда с этим разобрались, переходим к следующему этапу — крепление бра.
Как повесить бра на стену
Сперва рассмотрим то, из чего состоит стандартный светильник бра. На изображении ниже это (слева на право): абажур, крепежная площадка, корпус. Большинство выпускаемых сейчас бра имеют схожую конструкцию и порядок действий при установке соответственно тоже совпадает.
Приступаем у установке бра
1. Первым делом необходимо отключить подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью, например, индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!
2.
Прикладываем крепежную площадку к месту установки и отмечаем положение будущих отверстий на стене, как это показано на рисунке ниже.
Как видите крепежные отверстия расположены таким образом, что если соблюдалось правило вертикального подвода питающего провода к бра, при сверлении отверстий вы не попадете в кабель.
3. В зависимости от материала стены, на которую вы хотите повесить бра, выбирается крепеж и инструмент для монтажа. В нашем случае основанием является бетонная стена с декоративным покрытием «под кирпич», поэтому проделываем отверстия перфоратором и крепим площадку на дюбель-гвозди. Такой крепеж так же подойдет для любых других твердых сплошных стен – кирпич, камень и т.д. Если же основание стены мягкое – пеноблок, дерево и т.п. для фиксации крепежной площадки бра используются обычные саморезы.
4. Переходим к следующему этапу, непосредственному подключению бра. В первую очередь обрезаем питающий кабель по длине (оставляем 10-12см), снимаем с него оплетку и зачищаем концы проводов примерно на 5-7мм.
5. Разбираем клеммную колодку бра, которая состоит из двух основных частей. Первая составная часть — это основание с клеммами в которые уже подключены провода идущие непосредственно к патронам бра, вторая – это внешний корпус с защитным кожухом для вводных питающих проводов.
6. Одеваем на питающий вводной кабель вторую часть клеммной колодки с защитным кожухом, как показано на изображении ниже.
7. После этого соединяем провода в клеммах, к колодке с синим проводом идущим из бра, подключаем ноль (цветовая характеристика нулевого проводника чаще всего – синий), в нашем случае белый провод с синей полосой, а к колодке с коричневым проводом – подключаем фазный питающий проводник, в нашем случае белый. После чего закрываем внешним корпусом клеммную колодку.
8. Фиксируем корпус светильника к крепёжной площадке с помощью двух болтов, как показано на изображении ниже.
9. Осталось установить абажур бра. Для этого прикладываем его к уже закрепленному на стене корпусу бра, совмещая у них посадочные места для фиксирующих болтов.
После чего закручиваем эти болты, как показано на изображении ниже. Удобнее всего это сделать через верх светильника, так как из-за формы бра, сверху гораздо больше свободного пространства.
10. На этом установка бра завершена, осталось установить лампы и включить подачу электрического тока для тестирования.
Общий вид
Как подключить бра | Видео-инструкция
{youtube}WxFc_D0Etug{/youtube}
Как подключить бра к электросети: схемы и способы монтажа
Настенный светильник (бра) – популярный осветительный прибор, дополняющий люстру, порой замещающий ее. Он дает красивый рассеянный свет, который в ряде моделей можно направлять в разные стороны. Такое освещение идеально подходит для чтения по вечерам, работы, создания уютной атмосферы
Бра имеют множество преимуществ перед торшерами – стоят дешевле, не занимают лишнего пространства. Прежде чем приступать к монтажу, надо определиться, как подключить бра, выбрать схему и место расположения, а также приобрести нужные инструменты.
Содержание
- Способы подключения по типам моделей
- Веревочная модель
- Клавишная модель
- Шнур с вилкой
- Поэтапная инструкция
- Выбор места подключения настенного светильника
- Подготовка к монтажным работам
- Установка
Способы подключения по типам моделей
Подключение настенного светильника, точнее, его способ, зависит от типа устройства. В магазинах есть разные виды бра – со шнурком, вилкой, веревочкой (цепочкой, сонеткой), без шнура – на клавишах. Чтобы правильно подключить прибор к электросети, важно ознакомиться со спецификой работы.
При монтаже следует учесть такие моменты:
- при высокой влажности воздуха убедиться, что осветительный прибор имеет влагозащиту;
- учесть, какой тип лампочек используется, – нельзя покупать те, что превышают указанную в паспорте мощность;

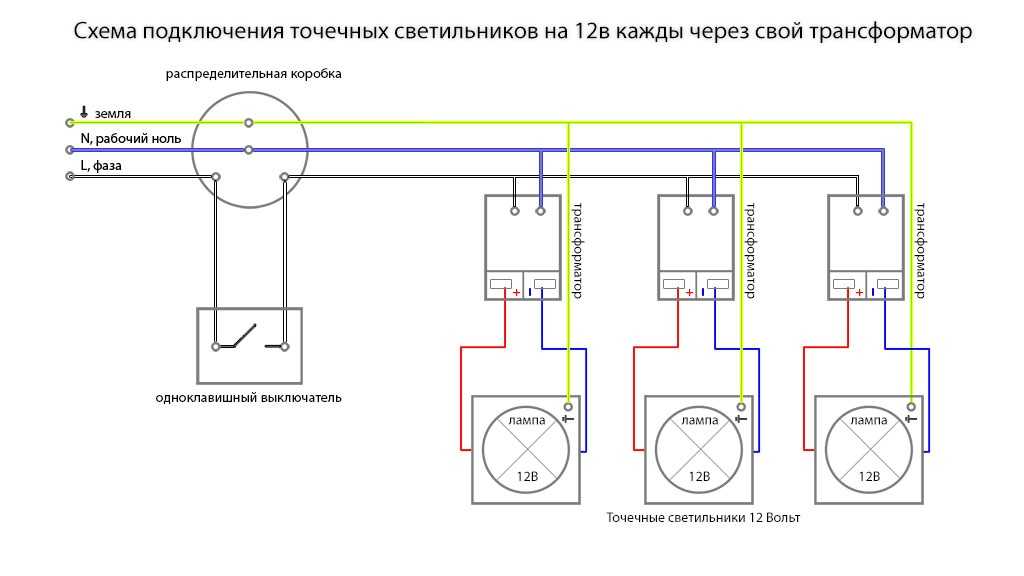

- если светильник питается от 12-24 вольт, дополнительно приобрести трансформатор напряжения, включить его в схему.
Веревочная модель
Повесить на стену веревочный светильник труда не составит, сделать это сможет даже начинающий мастер. Подводят электрические провода до необходимой пользователю высоты (обычно 1-2 метра от пола) скрытым способом, чтобы не испортить вид комнаты. Всего их должно быть три – ноль (N), фаза (L) и заземление (PE). Затем в соответствии с приложенной схемой нужно прикрепить контакты к колодкам с клеммами соответствующей маркировки. Фазу соединяют с фазой, ноль с нулем и заземление с заземлением.
Клавишная модель
Установка бра с выключателем-клавишей отличается рядом особенностей. Вместо веревки у таких устройств контакты, которые подключают самостоятельно. Все провода и соединения для такого бра полностью скрывают в стене. Для этого потребуется штробить, потому стоит подумать о креплении светильника заранее.
При работе надо соблюдать осторожность. В противном случае высок риск короткого замыкания, а так как проводка внутренняя, сложно будет устранять последствия.
Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке. Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую.
Шнур с вилкой
Повесить на стену бра, имеющее вилку на шнуре, очень просто. У подобных светильников есть провод, как у всех электроприборов, вилкой они включаются в розетки. Рекомендуется покупать их, если нет возможности проштробить стену, проложить новую проводку и смонтировать отдельный выключатель. Чтобы зажечь свет, достаточно просто вставить вилку в розетку либо воспользоваться переключателем (его добавляют для более комфортного разъединения цепи). Вешать на стену такие устройства можно без элементарного знания электрических схем подключения.
Поэтапная инструкция
Все современные светильники имеют три провода – фазу, ноль и заземление. Если в квартире соответствующая проводка, сложностей с подключением не возникнет.
При наличии только рабочей фазы и нуля, когда поменять проводку возможности нет, придется действовать иначе. Установить лампу можно, подсоединив через одну прерывающуюся выключателем фазу и ноль, соблюдая при этом маркировку.
Выбор места подключения настенного светильника
Обычно бра помещают в спальне у изголовья постели. Для небольшой достаточно одного электроприбора. Если кровать внушительного размера, оптимально крепить по одному светильнику с каждой стороны. В детской обычно помещают бра так, чтобы яркий свет не мешал малышу. Удачное решение — повесить лампу над креслом, чтобы перед сном почитать ребенку книжку. Для детей постарше размещают светильник над кроватью.
В качестве основного источника света в ванной или прихожей могут выступать бра. В таких помещениях их монтируют по обеим стенам симметрично либо подсвечивают зону вокруг зеркала. Для ванной комнаты потребуется влагозащищенный светильник.
Перед монтажом следует измерить расстояние от пола и между светильниками, что особенно актуально при установке двух и более бра.
Если вешать «на глазок», получатся ненужные дырки в стене или лампы будут висеть криво.Подготовка к монтажным работам
Перед самостоятельным проведением работ сразу готовят нужные инструменты и приспособления. Обязательно понадобится электродрель со сверлом, которое подбирают в зависимости от материала стен. Для бетонных — не используют сверла по дереву и наоборот.
Также для работы нужны:
- отвертка;
- индикаторная отвертка;
- пассатижи;
- карандаш;
- острый нож.
Если бра будет крепиться высоко, стоит запастись стремянкой. В крайнем случае можно встать на надежный стул, одной рукой опираясь в стену.
Установка
Для подключения бра надо выполнить следующую пошаговую инструкцию:
- Отключить нужный автомат, чтобы обесточить комнату или всю квартиру, в зависимости от типа монтажа электропроводки.
- При помощи индикаторной отвертки убедиться, что напряжение на контактах отсутствует.
- Приложить крышку бра к месту будущего монтажа, которое уже отмечено на стене. Сделать пометки карандашом в области отверстий, в которые затем будут установлены крепежные детали.
- Дрелью просверлить отверстия согласно отметкам. Можно предварительно аккуратно прорезать обои, чтобы не порвать их дрелью.
- Закрепить крышку бра дюбелями на стене.
- Снять с каждой жилы изоляцию на 0,5 см острым ножом.
- Соединить провода между собой по выбранной схеме подключения, обычно стандартной.
- Зафиксировать корпус бра специальными болтами, которые прилагаются к светильнику. Присоединить абажур, если таковой имеется.
Далее в прибор вкручивают лампочку и включают автоматы. Как видим, установить бра можно своими руками, необязательно приглашать для этого электрика.
Как установить настенный светильник бра
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Соображения, которые помогут вам спланировать проект электропроводки настенного бра: я устанавливаю настенное бра, но ширина между стенными стойками… |
| ||||
youtube.com/embed/0HejcqtVPTg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Соображения относительно электрических распределительных коробок
[ad#block] Электрика Вопрос: Я устанавливаю настенное бра, но ширина между настенной стойкой и водопроводной трубой составляет всего 1 3/4 дюйма. Распределительные коробки, кажется, все имеют ширину 2 дюйма. Что я могу использовать, чтобы удерживать приспособление?
Этот вопрос по электрике поступил от Денниса, домовладельца из Гленвью, Иллинойс.
Ответ Дейва:
Спасибо за ваш вопрос об электрической проводке Деннис.
Соображения, которые помогут вам спланировать проект электропроводки настенного бра
- Деннис, вы можете попробовать использовать обычную электрическую коробку с 1 или одной связкой, если навес или основание светильника достаточно велики, чтобы покрыть коробку, и я думаю, вы обнаружите, что это будет.
- Кронштейн светильника может быть установлен обычным образом для поддержки светильника.
- Если места очень мало, вы можете установить 1-местную коробку с торцевым гвоздем и прибить коробку с внешней стороны стойки.
Электрические распределительные коробки
- Электрические распределительные коробки для домашней проводки
- Общие сведения об электрических распределительных коробках и их назначении.
- Домашняя электропроводка — это процесс прокладки электропроводки в месте, которое будет обслуживать электрические устройства или бытовую технику.
- Одним из очень важных компонентов является коробка, в которую будет устанавливаться провод.
- Тип и размер электрических коробок домашней электропроводки зависит от размера цепи, области применения и ее расположения.
- Освещение для дома
- Электрические коды освещения
- Кухонная электрическая проводка
- Требования к электропроводке кухни
- На этой электрической схеме и рисунках поясняются основные требования к электропроводке на кухне, необходимые для большинства новых или реконструируемых проектов.
Вам также может быть полезно:
| ||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и инспекций для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
