Как правильно подключить бра: пошаговая инструкция

Бра устанавливают в качестве дополнительного освещения в комнату. Осветительный прибор дает рассеянный свет, не нагружающий глаза. Однако при его монтаже порой возникают проблемы. Многие владельцы квартир не знают, как подключить бра, и для них мы написали туториал.

Какие инструменты необходимы для подключения

Установка выключателя для бра производится либо в момент ремонта квартиры, либо после него. В последнем случае придется тянуть дополнительный шнур, который подключит устройство к розетке.

Для монтажа бра понадобится следующий набор инструментов и расходных материалов:

• крепежи – это дюбель-нагеля или «улитки» для гипсокартона. Выбор крепежного материала зависит от стройматериала, из которого сделана стена;

• перфоратор или дрель;

• отвертка;

• специальный инструмент для удаления обмотки с кабеля;

• рулетка;

• маркер для отметок;

• изолента.

Бра отличаются друг от друга по типу устройства. Поэтому после приготовления инструментов необходимо посмотреть какой модели светильник. Существуют четыре вида осветительного прибора:

• со шнурком;

• с цепочкой;

• с вилкой;

• на клавишах.

Шаги монтажа осветительного прибора для разных моделей будут отличаться друг от друга.

Подключение бра с шнурком или веревочкой

Эта модель считается самой легкой для подключения к электросети и подвешивания на стену. Монтаж выполнит начинающий мастер.

Если владелец квартиры ни разу не подключал бра и задается вопросом, как подключить бра со шнурком, то ему следует выполнить следующие шаги:

1. К розетке проводят от бра провода скрытым методом в кабелегоне.

2. На один конец кабеля, который находится у розетки, навешивают вилку. Пока не включают вилку в розетку.

3. Второй конец кабеля подключают к светильнику.

4. Теперь можно будет воткнуть вилку в розетку.

Дергают за веревочку и бра включается. Снова дергают за шнурок и бра отключается. Вилку из розетки можно не вытаскивать.

Внимание! Кабелегон тянут на уровне одного метра от пола, чтобы он не портил дизайн комнаты, если монтаж светильника происходит после ремонта квартиры.

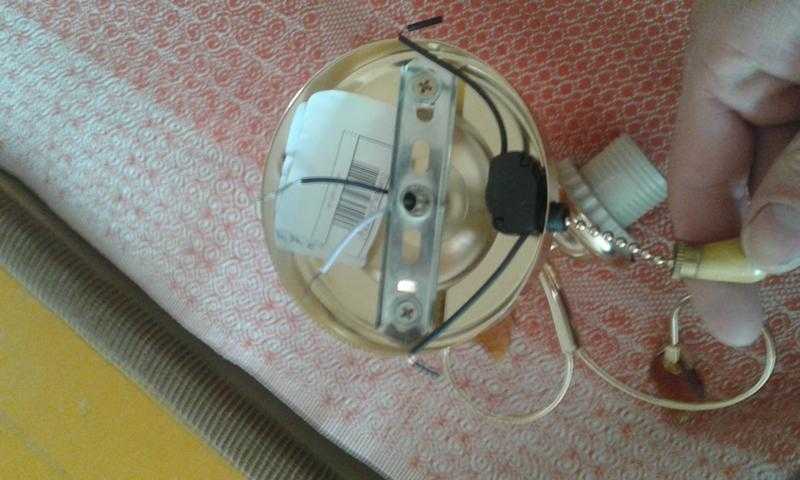

Монтаж бра с цепочкой

Многие начинающие мастера не знают, как подключать бра с цепочкой. На самом деле подключение светильника с цепочкой полностью идентично монтажу осветительного прибора со шнурком. Так как эти модели ничем не отличаются. Справится с заданием сможет обычный житель многоэтажки, не имеющий высшего образования по электрике.

Подключение осветительного прибора к выключателю на клавишах

Немного сложнее будет монтаж светильника без веревочки для включения и выключения лампочек. Начинающие мастера обычно не знают, как подключить бра к выключателю или боятся браться за дело, так как думают, что могут навредить здоровью.

Внимание! При подключении осветительного устройства к выключателю – главное обесточить квартиру со щитка в подъезде.

1. Шаги установки светильников и подключения к одноклавишному выключателю:

2. Сверлят отверстие коронкой в месте, где желают расположить выключатель.

3. Делают штробу в стене до осветительного прибора. Потому что кабеля потребуется скрыть в бетоне.

4. Подсоединяют осветительной устройство строго по маркировке электрических кабелей. Фазовый с фазой, нулевой с нолем.

5. Затем подсоединяют выключатель к другому концу провода. Сетевая вводная фаза крепится строго на переключатель, а от него на осветительное устройство.

6. Нулевой кабель и заземление соединяют с электрической сетью в квартире напрямую.

7. Устанавливают выключатель в подготовленное отверстие.

8. Провода в штробе замазывают гипсом и левкасят стену. Затирают и окрашивают в тот оттенок, в который была покрашена.

Теперь владелец квартиры знает, как подключить настенный светильник, не вызывая мастера.

Особенности монтажа и монтирования бра

Модели осветительных приборов со шнурком подключают напрямую кс электросети квартиры. Для этого тянут провода до светильника от распределительной коробки. Провода подсоединяют следующим образом:

Внимание! Кабели друг с другом соединяют специальными колодками. Не рекомендуется скручивать их между собой изолентой. Так как в процессе работы возможен нагрев провода. Изолента будет плавится, а соприкосновение нуля и фазы вызовет замыкание.

Опытные мастера советуют при монтировании бра в первую очередь понять, как подключить провода. Так как от правильности соединения кабелей будет зависеть работа светильника.

При параллельном подключении лампочек двух бра рекомендуется соединить фазу с фазой обоих светильников и вывести в общую распределительную коробку. Многие делают ошибку и подключают их в разброс, к нулевому проводу, вызывая короткое замыкание.

Монтаж светодиодного бра

Многие собственники квартир, которые желают обойтись без вызова мастера на дом, не знают, как подключить настенный светодиодный светильник. На самом деле у этого бра подключение считается самым простым. Так как светодиодные осветительные приборы уже содержат в себе блок питания на 12 или 24 В. От этого устройства отходя два кабеля. Их соединяют напрямую с проводами из распределительной коробки в комнате.

Внимание! Однако при любой работе электричеством рекомендуется обесточивать квартиру полностью, чтобы избежать удара током. Все осветительные устройства устанавливают на одном уровне. Опытные мастера не советуют разворачивать светильники так, чтобы свет падал попадал прямо на глаза или на постель в спальной комнате. Он должен литься по стене. Пренебрежение одним из вышеперечисленных советов отразится на красоте комнаты или здоровье человека.

Заключение

Теперь владелец квартиры знает, как выполнить подключение выключателя света к настенному осветительному прибору. При правильном монтаже и соблюдении всех вышеописанных шагов, свет на стене не отключится внезапно и лампочки не перегорят от короткого замыкания.

Вернуться к списку

Как правильно подключить бра

Бра – один из самых популярных видов светильников. Это неудивительно, ведь он используется и как источник мягкого направленного света и как яркий элемент интерьера каждой квартиры. В основном его применяют как дополнительное освещение, но без него не обойтись, например для организации освещения в спальне. О том, как грамотно выполнить подключение бра, как повесить светильник на стену и на какой высоте его закрепить, расскажет наша статья.

Внешний вид бра

Содержание

Вводный инструктаж

Перед тем, как подключить бра, нужно ознакомиться с вопросами техники безопасности, убедится в наличии необходимых инструментов и расходных материалов, разобраться с маркировкой проводов для грамотного выполнения монтажа.

Инструмент

Для подключения данного светильника к электросети квартиры или дома прежде всего нужно подготовить необходимые инструменты.

 Вам понадобятся:

• Отвертка (плоская, крестообразная)
• Бокорезы или нож
• Пассатижи
• Тестер
• Карандаш
• Дрель с ударным механизмом или перфоратор
• Пылесос
• Молоток

Инструменты для монтажа бра

Стоит отметить, что инструмент для проведения электромонтажных работ должен иметь изолированные рукоятки.

Расходные материалы

Помимо инструмента стоит запастись расходными материалами, которые могут понадобиться в процессе монтажа.

• Изолента
• Дюбель-гвозди
• Клеммники
• Кабель сечением 2х1,5 мм² или 3х1,5 мм²

Расходные материалы для монтажа бра

Также в зависимости от вида подключения могут понадобиться

• Выключатель одно- или двухклавишный скрытой или открытой установки
• Выключатель для монтажа в разрыв провода
• Гибкий провод типа ПВС 2х0,75 мм²
• Вилка на 16А для подключения к розетке

Дополнительные материалы для монтажа бра

Как выбрать удобный вид подключения, какое оборудование и материалы нужно приобрести, описано в разделе»Подключение бра».

Маркировка проводов

Согласно ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно. Общие технические условия», каждая жила кабеля находится в своей изоляции, обозначенной определенным цветом:

• Черный, коричневый, серый или белый – фазные жилы (L)
• Синий – нулевая жила(N)
• Желто-зеленый – жила защитного заземления (PE)

Пример маркировки проводов

Важно отметить, что ГОСТ 2012 года – обновленный. До этого в старом ГОСТе применялась другая маркировка жил кабеля и монтажники, выполнявшие проводку в квартире или доме, могли руководствоваться именно им. По старому ГОСТу черным цветом обозначалась жила защитного заземления, соответственно фазные жилы могли быть и желтыми и зелеными. Поэтому, нужно обязательно выполнять прозвонку проводов. Это поможет избежать несчастных случаев в результате коротких замыканий.

Техника безопасности

Выполняя работы по подключению светильника, важно обязательно соблюдать правила  техники безопасности:

• Все работы должны выполняться с предельной осторожностью
• Работы по подключению, изоляции, разделки проводов выполнять исключительно при обесточенной сети.
• Работы по прозвонке проводов и на высоте рекомендуется выполнять вместе с напарником.
• Стремянка или стул должны быть максимально устойчивыми.

Чтобы обесточить электроустановки, нужно выключить автоматический выключатель той линии, на которой планируется проведение работ. Он обычно установлен в распределительном щитке. Если это квартира, то выключатель находится на площадке в том же щитке, где установлен счетчик, или в квартире под потолком над входной дверью.

Распределительный щиток

После отключения электричества стоит убедиться в отсутствии напряжения. Сделать это можно с помощью «тестера». Его жало нужно приложить к винту снизу от язычка выключателя. Если при прикосновении тестера, маячок на нем не засветился, значит все обесточено.

Применение тестера

После этого можно проверить наличие напряжения на проводах, также приложив жало тестера к оголенной части провода.

Когда Вы убедились в том, что все меры безопасности соблюдены, можно осуществлять монтаж бра.

Монтажные работы

Установка настенного светильника начинается с определения его места расположения.  Размещение бра на определенной высоте во многом зависит от назначения комнаты, в которой нужно его повесить.

Например, комфорт и эстетика дополнительного освещения в спальне напрямую зависят от того, на какой высоте вешать бра над кроватью. Как правило, бра устанавливается непосредственно рядом с изголовьем кровати или над прикроватной тумбочкой на высоте около 50-60 см от самой кровати.Высота установки бра над кроватью определяется от плоскости спального места, ведь высота кровати может быть разной.

Расположение бра над кроватью

На кухне монтаж настенных светильников осуществляется над обеденным столом на высоте порядка 40-50 см. Это расположение не будет мешать за обедом и обеспечит комфортное местное освещение.

Расположение бра над столом

В гостиной этот тип светильника выполняет декоративную функцию, дополняя общее световое оформление. Высота установки здесь будет зависеть от общего интерьера гостиной.

После того, как определена высота, можно приступать к установке бра на стену.

1. Размечаем места установки. Нужно учитывать расположение проводов в стене (если они есть), в противном случае при сверлении отверстий их можно повредить
2. Высверливаем отверстия в стене согласно разметке (лучше заранее включить пылесос и подставить его под место сверления, таким образом можно сразу собрать всю пыль в процессе)
3. Забиваем дюбели в получившиеся отверстия
4. Закрепляем заднюю стенку или кронштейн (в зависимости от модели)

Так как в большинстве случаев клеммы для расключения проводов внутри бра находятся или на задней стенки, или на той половине, где располагаются лампочки, далее последует процедура подключения к сети освещения.

Подключение бра

Процесс подключения достаточно прост. Но здесь тоже нужно учесть ряд нюансов и особенностей.

Все модели бра можно разделить на несколько видов по способу присоединения к электросети.

• Прямое подключение
• Подключение к розетке
• Подключение к розетке через выключатель

Бра со встроенным выключателемБра с подключением к розетке

Рассмотрим указанные способы подключения подробнее.

 Прямое подключение

Под прямым включением понимается, что бра присоединяется к открытой или скрытой проводке. При этом способе подключения также возможно несколько вариантов.

1. Подключение бра к выключателю, который установлен в стене
2. Выключатель уже встроен в светильник и коммутация происходит непосредственно в корпусе

Прямое подключение бра

Существуют модели бра со встроенным выключателем. Это может быть кнопка на корпусе или выключатель шнурок. При этом бра с кнопкой или клавишей подключается так же как бра с выключателем шнурком . Также есть модели, у которых выключателем может быть сам корпус изделия. В таких моделях часто встроен диммер с шаговым регулированием светового потока. Лампа включается, переключается и выключается простым прикосновением к корпусу.

Прямое подключение бра со встроенным выключателем

В первую очередь нужно правильно идентифицировать провода, которые торчат из стены. Узнать какой провод фазный а какой нулевой, поможет тестер.

ВНИМАНИЕ! Работы про прозвонке проводов проводятся при наличии напряжения на питающих проводах. Будьте предельно осторожны!

Само подключение происходит очень просто. Нужно присоединить фазный проводник к клемме, помеченной значком L, нулевой к N, а проводник заземления или к корпусу изделия (должен быть специальный болт) или к клемме обозначенной буквами РЕ или значком

Обозначение заземления

Подключение к розетке

Схема подключения бра к розетке достаточно проста. Нужно только подсоединить к нему провод с вилкой. Подключение жил кабеля при этом рекомендуется выполнять согласно их цветовой маркировке.

Подключение бра к розетке

Этот вид подключения имеет один существенный недостаток – чтобы включить или выключить светильник надо будет оперировать самой вилкой, а это не очень удобно. Или придется докупить специальный переходник, который сначала включается в розетку, а потом в него включается сам светильник. В такой переходник уже встроен выключатель, но выглядит он не очень эстетично.

Поэтому рекомендуем рассмотреть следующий вариант подключения.

Подключение к розетке через выключатель

Чтобы подключить светильник бра к розетке через выключатель, нужно выполнить все те же действия, что и для предыдущего.Здесь только в разрыв фазного проводника устанавливается простой одноклавишный выключатель.

Ниже представлено, как это можно сделать в домашних условиях своими руками.

Подключение бра к розетке через выключатель

Таким образом, смонтировать и подключить бра самостоятельно может абсолютно каждый и для этого не требуется обладать специфическими навыками и умениями.  Если вы столкнулись с нестандартным монтажом или подключением бра и не можете найти решения, обращайтесь, поможем разобраться.

Как установить настенный светильник бра

272 акции

• Facebook
• Твиттер

Вас раздражают настенные бра? Они застряли в 90-х, 80-х или еще хуже 70-х? Когда я выбирал эти бра несколько лет назад, они были единственными, которые я мог найти, и я думал, что они в порядке. Но, поскольку работа над гостиной была завершена, я решил обновить их до более современной пары.

Пришло время узнать, как установить настенное бра. Если вы похожи на Красавчика, я научу вас устанавливать новые «светильники, которые висят на стенах» (чтобы вы не подумали, что я говорю о угощении для завтрака).

Как вы это называете , вы определенно можете это сделать. Готовый?

Установка настенного бра Материалы:

• Отвертки (плоская и крестовая)
• Светильник

Дополнительно: кусачки/инструменты для зачистки проводов

Установка настенного светильника Бра Инструкции:

Включите освещение, с которым будете работать. Отключите питание вашего освещения с помощью автоматического выключателя.  Проверьте индикаторы, чтобы убедиться, что питание отключено.

Снятие текущего светильника:

Снимите лампочку и стеклянный колпак. Отвинтите монтажные гайки с лицевой стороны светильника.

Снимите светильник с монтажного кронштейна и дайте ему повиснуть (или попросите друга помочь удержать светильник, если он тяжелый). Сначала начните с черных (горячих) проводов, затем белых (нейтральных) проводов и, наконец, оголенных (заземляющих) проводов.

Отвинтите зеленый винт заземления и снимите провод заземления с монтажного кронштейна.

Снимите монтажный кронштейн, отвернув винты от распределительной коробки.

Теперь у вас должен быть чистый лист для работы.

Установка нового светильника:

Используйте монтажный кронштейн от нового светильника. Установите его, вкрутив в соединительную коробку сверху и снизу.

Прикрепите провод заземления от распределительной коробки, обернув его вокруг зеленого винта заземления на монтажном кронштейне. Затяните винт.

Присоедините оголенный провод от дома к оголенному проводу от светильника. Накрутите проволочную гайку.

Присоедините белые провода от дома и белые провода от светильника. Закрутите проволочную гайку.

Повторите тот же процесс для подключения черных проводов.

Аккуратно уложите провода в распределительную коробку через центр монтажного кронштейна. Раздвиньте белый и черный провода, чтобы они не касались друг друга.

Прикрепите светильник к монтажному кронштейну с помощью винтов и монтажных гаек, прилагаемых к светильнику.

Снимите гайку с патрона. Установите стеклянный абажур на место.

Замените торцевую гайку, чтобы закрепить стеклянный абажур.

И бра… гм, настенный светильник установлен!

Включите питание и включите светильник, чтобы проверить свою работу.

Надеюсь, у вас появилась возможность заменить собственный светильник! Потолочные светильники и светильники для туалетного столика так же легко заменить, и вы можете выполнить те же действия.
