Многие предпочитают приобретать биты для шуруповерта в комплектах, собранных на производстве. Однако в них обычно есть много тех, которые вряд ли пригодятся в быту либо те, предназначение которых известно далеко не всем. Чтобы определиться, какие именно насадки для инструмента вам понадобятся, стоит изучить, какие виды бит существуют и для чего они требуются.

Устройство и назначение бит

Бита представляет собой особую насадку для шуруповёрта с шестигранным хвостиком, который предназначен для качественного сцепления с одним из типов винтового сцепления. Во время приобретения насадки важно взять модель крепежа, чтобы проверить правильность выбора. В профессиональных строймагазинах предоставляется большой выбор разных бит, поэтому что-то перепутать и взять не ту очень просто.

Помимо того, стоит проверить надёжность фиксированной биты в шуруповёрте, так как это наиважнейшая часть всех строительных работ, от которой может зависеть не только качество ремонта, но безопасность строителей.

Обозначения

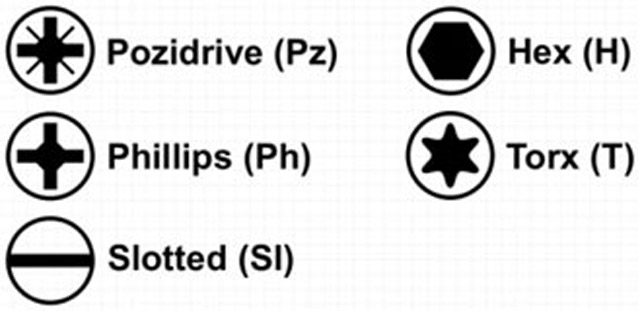

Безусловным фактом является то, что на каждой детали присутствует маркировка. Различают 4 типа маркировки:

• PH,
• PZ,
• SL,
• Torx.

Отличия состоят в виде детали и её применения. Далее на маркировке после названия идёт цифра, обозначающая ширину в первых трёх случаях и диаметр звёздочки в случае Torx.

Классификация бит по материалу и покрытию

Важным фактором качества биты является материал её изготовления, а также специальное напыление, защищающее её от повреждения внешней среды.

Самым популярным вариантом при изготовлении бит является сплав хрома и ванадия. В основном их покрывают никелем, так как он обеспечивает долговечность и прочность. Значительно повышаются параметры детали, если поверх никелевого слоя наносится вольфрам. В таком случае бита обладает антикоррозийными свойствами, которые сохранят всю конструкцию от ржавчины на много лет.

Бывают биты премиум-качества, с верхним слоем из титана. Они самые дорогие, но и наиболее прочные, с огромным сроком эксплуатации.

Какие биты для шуруповерта лучше в эксплуатации?

Рассмотрим главные критерии для выбора насадок. Самые лучшие эксплуатационные способности показали биты из хрома и ванадия с титановой оболочкой либо вариант подешевле — с никелем и поверх вольфрамом.

Важные моменты при выборе бит для шуруповерта

• Перед покупкой найдите самый проверенный и надёжный строительный магазин. Предпочтительно обращаться в дорогие профессиональные торговые точки, если вам важны качество и долговечность продукции. Советуем не покупать продукцию у неизвестных источников и особенно через интернет. Качество таких бит может оказаться плохим. Хотя если вам они нужны всего на 1-2 раза использования, то можно и купить.
• Сконцентрировать внимание нужно на составе сплава изделия и его свойствах. Самым лучшим среди всех имеющихся на рынке считается молибденовый и хромовый сплав. Не покупайте биты из стали, с ними трудно работать, кроме того, они быстро становятся негодными для эксплуатации.
• Обязательно поинтересуйтесь о составе оболочки изделия. Какое оно? Если это будет титан, то качество будет выше всяких похвал.

Рекомендации по выбору бит для работы

Во-первых, надо определить для каких целей и какие насадки вам необходимы. Если же предстоят разноплановые работы с различными видами шлица, то правильнее всего будет приобрести набор самых необходимых деталей. Важнейшей частью является качество материала и покрытия. Это тоже надо выяснить и купить оптимальный для вас вариант.

Как определить, подходит ли бита к инструменту?

Неверно подобранная бита все время соскакивает или проворачивается на крепеже при работе шуруповерта, в результате ее наконечник стесывается, насадка выходит из строя раньше времени. Подходящая бита плотно фиксируется на крепежном элементе, при работе устройства не издает никаких звуков, не имеет зазоров между рабочими поверхностями.

Чтобы точно определиться с выбором, необходимо учесть все характеристики при выборе нужной продукции.

Виды бит

Ниже приводятся основные существующие разновидности бит. Чтобы правильно подобрать эту деталь для шуруповерта, необходимо знать значения маркировки, нанесенной на нее производителем, отличия моделей друг от друга и их функциональные особенности.

Выбор бит в зависимости от марок

Существует 4 основных типа бит:

1. Стандарт PH – самый распространённый вариант, угол вершины которой 55 градусов. Стандарт с крестовым шлицем используют для закрепления саморезов. А многофункциональный вариант PH 2 вообще подходит почти всем известным саморезам.
2. Стандарт PZ – очень схож с предыдущим, но более модифицированный.
3. Стандарт SL – прямой шлиц с различной шириной. Маркировка состоит из названия стандарта и цифры после него, которая обозначает ширину в мм.
4. Звезда с шестью гранями, или Torx. Представляет собой звёздочку, а размер определяется в диаметре детали (тоже в мм). Используют данный тип в конструкциях, где приходится прилагать большие усилия для затяжки крепежа.

С шестигранным шлицем (hex)

Не менее известная насадка, обладающая хорошим крутящим моментом и отсутствием возможности срыва шлица. Была разработана в 1910 г. Маркируется буквой H.

В виде звездочки (torx)

Первый раз об эксплуатации таких бит было заявлено в 1967 г. американским брендом Textron. Сейчас применяются на машиностроительных заводах и в бытовой технике. Обозначается ТХ или Т.

Под прямой шлиц

Самый первый вариант насадки – это прямой шлиц. Он был изобретен еще в XVI веке. Маркируется буквой S. Раньше был очень популярным и использовался повсеместно – и в быту, и на производстве, сейчас используется реже.

Крестообразные биты (Phillips)

Самый популярный и распространённый шлиц на сегодняшний момент. Разработке такой модели способствовало неудобство использования прямого шлица, а также порча лакировки и покрытия изделия во время закручивания, так как очень часто насадка выскакивала. Разработан Томпсоном в 1933 году, патент на использование приобретён Генри Филипсом, из-за чего они долгое время назывались по его имени — Philips. Насадка изготавливается в виде креста и маркируется буквами PH.

С квадратным шлицем (Robertson)

Насадки этого типа относят к специальным видам бит. Выглядят как обычный параллелепипед, маркируются буквой R. Применяются в строительстве и ремонтных работах. Был произведен в Канаде в 1908 г. Робертсоном и некоторое время использовался на заводах Форда.

Со шлицем tri-wing – трехлопастные

Маркируются буквами TW. Выделяются из остальных благодаря своим трём лопастям (трём отверстиям в шурупе). Применяются в сборке и разборке бытовых электрических приборов. Такую модель разработала компания «Филипс» в 1958 г. Размеры обозначаются символами Gr и бывают от 1 до 6.

С антивандальным шлицем (spanner head)

Также называют «змеиным глазом». Маркируется SP. Используют для защиты от вандализма и краж: так как этот шлиц очень редко применяется, то и специальной отвёртки для него не найдётся, что позволяет защитить личную собственность. К примеру, таким шурупом можно прикрутить номера машины.

Torq-set четырехлопастные

Типичный аналог Три-Винг, отличается лишь количеством «крыльев» (их четыре). Применение этой насадки встречается очень редко. Обозначается буквами Gr, а размеры бывают от 4 до 10.

Крестообразная бита со шлицем ph и TiN покрытием

Насадку изготавливают из закаленной стали и покрывают сплавом нитрида титана (TiN), благодаря чему она имеет очень твердую поверхность и рассчитана на большие нагрузки. Существует 3 размера: PH 1, 2, 3.

Классическая бита с прямым шлицем

Основное достоинство биты – повышенная твердость. Поверхность защищена от эрозий. Главные критерии этой биты — ширина и толщина, имеющие нормативное соотношение. Ширину обычно указывают на изделии — от 3 до 9 мм, в отличие от толщины (0,5-1,6 мм).

Удлиненная бита под прямой шлиц

Аналогична прямым шлицам, отличие составляет длина жала – от 5 до 10 см. Также обозначается буквой S. Благодаря подобной насадке работы проводятся более точно, также ей удобно проводить мелкие монтажные работы.

Классическая бита «звездочка» (torx)

В Европе данная насадка набрала огромную популярность. Отличается своим крепким соприкосновением с поверхностью винта или шурупа. Легко можно закрутить или выкрутить, а всё благодаря шести граням. Самые распространённые варианты размеров от Т8 до Т40. Маркируется как ТХ, либо просто Т.

Классическая бита шестигранной формы

Эти насадки дают возможность удобной работы с шурупами и саморезами. А всё благодаря широкой площади соприкасания с крепежами. Используются во всех странах мира. Габариты от 1,5 до 10 мм.

Бита шестигранной формы с отверстием внутри

Очень удобная и надёжная насадка, легкая и простая в обращении. Не скользит, удобно работать. Габариты бывают от 1,5 до 6 мм.

Классическая бита «вилка»

Насадки такого типа производятся из высокопрочной стали. По виду напоминает вилку с двумя кончиками и прорезью между ними. Существует только четыре размера: Gr 4,6,8,10.

Из какого материала выбрать качественную биту и где ее купить?

Лучший материал изготовления — сплав никеля с молибденом либо хром с покрытием из титана. Покупать насадки необходимо в профильных магазинах с отличной репутацией и всей необходимой документацией. Доверяйте только проверенным торговым точкам.

Удлиненная бита с четырьмя гранями

Эта насадка довольно редка в использовании. Размеры варьируются в трех вариантах, а длина составляет от 50 до 70 мм.

Биты для шуруповёрта под плоский шлиц

Плоский наконечник чаще всего используют в ремонте машин и на производствах. Самый востребованный размеры шлица – от трёх до семи.

Биты типа «т»

T – это маркировка бит Torx в виде звёздочки. Применяется везде и на любом производстве: машино- и самолётостроение, технике и многом другом. Очень удобен в эксплуатации.

Специальные биты

К специальным битам можно отнести узкопрофильные изделия, которые в реальной жизни редко либо вообще не встречаются. К ним можно отнести, к примеру, tri-wing и другие насадки.

Лучшие наборы бит

Среди огромного ассортимента выпускаемых ныне насадок и тем более их наборов легко растеряться и сделать неправильный выбор. Однако есть критерии, на которые стоит ориентироваться, чтобы приобрести оптимальный набор.

Премиум-сегмента

Сюда относятся дорогостоящие наборы с качественным шуруповёртом, где все основные механизмы выполнены из закалённой стали и ко всему биты в наборе сделаны из никель-хромового сплава с покрытием из титана. Высочайшее качество.

Среднего сегмента

Надёжный шуруповёрт и среднего качества насадки. Материал изготовления представляет собой молибден-вольфрамовую основу с покрытием из никеля. Отличный середнячок, который прослужит вам долго. Лучше купить наборы данного сегмента и не переплачивать.

Бюджетные

В этой категории представлены биты из стали, которая быстро стирается и становится непригодной к работе, а также сам шуруповёрт сделан некачественно, благодаря чему быстро ломается, а все механизмы изнашиваются.

Выбор необходимого оборудования зависит от задач, которые предполагается решать с его помощью. Широкий ассортимент бит для шуруповёрта позволяет подобрать самый подходящий вариант по цене, качеству и составу. Будет ли это целый набор или всего несколько насадок, решать вам. Главное, приобретать качественную продукцию, которая послужит вам не один раз.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Руководство по битам и торцевым головкам. Маркировка всех торцевых головок и бит

Отдельные наборы инструмента насчитывают больше сотни различных бит и торцевых головок. Но сколько из них могут пригодиться вам дома или для работы в мастерской? Некоторые из них совершенно не похожи на те биты и головки, которые вы используете в быту или на стройке, ведь они предназначены для специфических отраслей, вроде мебельной промышленности, специализированных автосервисов или мастерских по ремонту бытовой техники и электроники. В данном руководстве мы опишем, какие бывают биты и торцевые головки, чтобы вы смогли разобраться и понять, что стоит покупать, а какие насадки никогда в жизни вам не понадобятся.

Биты под прямой шлиц (SL)

Прямой шлиц (SL) — это простое углубление под плоскую отвертку. Он выглядит, как прорезь, сделанная в головке винта или самореза. Отличительной особенностью прямого шлица является небольшая площадь контакта инструмента с крепежом (при вращении биты или отвертки ее края касаются внутренней поверхности прорези только в двух точках). Поэтому плоский шлиц SL (или Slot) совершенно не подходит для закручивания крепежа с большим моментом. Несмотря на простоту и универсальность, в наши дни он используется все реже и реже (в основном только для задач, не требующих большого усилия затяжки).

Шлицевые биты встречаются практически в каждом наборе сменных насадок, включая самые бюджетные. В маркировке они обозначаются буквами SL и цифрами, означающими ширину лезвия в миллиметрах. В быту полезно иметь хотя бы две-три биты шириной от SL4 до SL8 (а плоские отвертки маленьких и больших размеров обычно нужны только специалистам).

Биты под крестообразный шлиц (PH, PZ)

Крепеж с крестовым шлицем и соответствующие отвертки для него появились в 30-х годах прошлого века, когда характеристики винтов с плоским шлицем перестали устраивать машиностроительную отрасль. Крестообразная прорезь в «голове» винта или самореза позволяет точно центрировать инструмент, а четыре плоскости контакта между крестовой отверткой или битой и внутренней поверхностью шлица обеспечивают передачу увеличенного крутящего момента. Поэтому крепеж с крестообразными прорезями можно затягивать со значительно большим усилием, не опасаясь «слизать» головку или повредить инструмент.

Существует около десятка разновидностей крестообразных шлицев, но на практике используются только два: Phillips (PH) и Pozidriv (PZ).

Крестовый шлиц PH был разработан специально для пневматических и электрических шуруповертов. Он выглядит, как прорезь в виде «крестика» с небольшим утолщением по центру. Соответствующие биты и отвертки маркируются буквами PH и цифрами, означающими размер: 0000, 000, 00, 0, 1, 2, 3 и 4. Чаще всего в наборы входят биты размером от Ph2 до Ph4, а остальные могут понадобиться только для узкоспециальных задач.

Крестовый шлиц PZ визуально отличается от PH. На поверхности головки крепежа с прорезью Pozidriv заметны дополнительные «усы», а на битах PZ — соответствующие им «ребра». Эти дополнительные элементы позволяют передавать еще больший крутящий момент, чем шлиц PH. На отвертках и битах данного типа указываются буквы PZ и цифровое обозначение размера: от 0 до 5. Наиболее нужный в хозяйстве вид — это бита PZ2 (практически все саморезы типа Pozidriv, с которыми вы можете столкнуться в быту или на стройке, будут именно этого типоразмера).

Несмотря на внешнюю схожесть, крестовые насадки разных стандартов не являются полностью взаимозаменяемыми. Дело в том, что грани шлица Phillips слегка скошены под небольшим углом, а внутренние поверхности крестовой прорези стандарта Pozidriv — вертикальные. Из-за такой особенности инструмент типа PH имеет склонность к выталкиванию из шлица при большом крутящем моменте, а насадки PZ лишены данного недостатка. Поэтому, хотя биты PH и можно использовать для затягивания крепежа PZ (но не наоборот), но лучше, все же, для каждого типа крепежа использовать соответствующий инструмент.

Биты под квадратные и шестигранные шлицы (SQ, Hex)

Четырех- и шестигранные шлицы появились в качестве альтернативы крестообразным, когда возникла необходимость увеличить момент при затягивании винтов, не увеличивая размера их головок.

Биты SQ (Square) под шлиц Робертсона имеют наконечник рабочей части в виде квадратного профиля. В их маркировке указываются цифры, обозначающие размер (от 0 до 4). Винты и саморезы с квадратными шлицами встречаются нечасто, но биты SQ могут вам понадобиться, если вы занимаетесь ремонтом автомобилей (особенно канадского производства) или столярным делом. Самый полезные размеры квадратных бит — это SQ2 и SQ3.

Биты Hex (Hexagon, Allen) под шлиц Аллена имеют рабочую часть в форме правильного шестиугольника. Соответствующий крепеж используется очень широко, особенно в мебельной промышленности. Даже обычные пластиковые окна регулируются с помощью шестигранников (но для этого обычно используются специальные удлиненные ключи). Биты данного типа обозначаются буквой H и цифрами, означающими размер (расстояние между противоположными гранями). В быту наиболее полезным и востребованным является инструмент размером от h4 до H6. Также встречаются «антивандальные» биты HH (Hex Hole, Hex Tamper Resistant или Hex Tamper Proof) с отверстием по центру.

Биты под звездообразный шлиц (T, TX, TH)

Крепежные изделия со звездообразными шлицами и инструмент для работы с ними вошли в оборот более 50 лет назад, когда на сборочных конвейерах автомобильных предприятий появились сложное оборудование и промышленные роботы.

Форма в виде шестилучевой звездочки значительно увеличивает площадь контакта между битой и шлицем. Это позволяет затягивать крепеж с очень большим усилием без повреждения головки и рабочих граней инструмента. Практически полностью отсутствует склонность к выталкиванию биты из шлица, поэтому отвертку или шуруповерт не нужно прижимать в осевом направлении во время работы.

В наши дни крепеж со «звездочками» можно встретить где угодно — от ноутбуков до автомобилей. Существуют несколько разных стандартов, но чаще всего встречаются обычный шлиц Torx (углубление в виде звездочки с шестью лучами) и его «антивандальная» версия Torx Security (точно посредине шлица находится небольшой выступающий штырек, для работы с таким крепежом нужна бита с соответствующим по размеру отверстием).

Биты Torx маркируются буквой T (у некоторых производителей — буквами TX) и цифрами, обозначающими размер: от T1 до T100. Самые ходовые размеры — это T10, T15, T20, T25 и T30. Маленькие биты (от Т2 до Т4) нужны только тем, кто занимается ремонтом компьютерной техники и бытовой электроники. В маркировке бит Torx Security (еще могут называться Torx Hole или Torx Tamper Resistant) указывается обозначение TH (иногда TR), а их размерный ряд полностью идентичен насадкам Torx. Инструмент Torx Security можно использовать для работы с крепежом Torx (но не наоборот).

Биты для техники Apple (P)

Отвертки и биты, предназначенные для закручивания и откручивания винтов со шлицами в виде пятиконечной звездочки с заокругленными краями, стали востребованными чуть больше 10 лет назад благодаря компании Apple. Именно тогда «антивандальный» крепеж стандарта Pentalobe стал использоваться для сборки ноутбуков MacBook, смартфонов iPhone и плееров iPod. Производители инструмента мгновенно наладили выпуск отверток и насадок под крепеж этого редкого стандарта, и теперь купить биты для разборки техники Apple совершенно не сложно.

В каталогах инструментов биты Pentalobe обозначаются буквой P и цифрами, означающими типоразмер. Тем, кто занимается ремонтом электроники, могут понадобиться инструменты размером от P1 до P6. Обратите внимание, что некоторые производители насадок используют другие буквенные обозначения (TS или PL), и размерный ряд таких бит не соответствует значениям, принятым у Apple (например, P2 — это TS1, а P5 — это TS4). Также не следует путать биты Pentalobe с пятилучевой разновидностью шлица Torx, ведь это совершенно разные стандарты, и они несовместимы между собой.

Редкие и специальные биты

Кроме бит и насадок, необходимых для работы с широко распространенными плоскими, крестовыми и звездообразными шлицами, есть и большое количество специальных бит, которые используются для закручивания и выкручивания редких видов крепежа.

Биты Spline имеют рабочую часть в виде двенадцатилучевой звезды с 60-градусными углами при вершине каждого луча. Подобная конструкция позволяет передавать очень большой крутящий момент. Поэтому «звездочки» с 12 лучами используются там, где требуется максимально возможное усилие затяжки (например, в автомобильной промышленности для сборки двигателей). В маркировке бит Spline указывается размер крепежа, для работы с которым они предназначены (от М5 до М20). Двенадцатилучевые звезды не следует путать с «двойными шестигранниками» и «тройными квадратами» (XZN). Несмотря на то, что у всех них — одинаковое количество лучей, они несовместимы между собой из-за разной геометрии профиля.

Биты Tri-Wing — это насадки с тремя лопастями, каждая из которых чуть смещена относительно центра шлица. Преимуществом такой конструкции является передача крутящего момента без осевого давления. Раньше крепеж со шлицами Tri-Wing использовался только в аэрокосмической отрасли, но в последние годы многие производители бытовой техники используют его в качестве «антивандальной» защиты от пользователей. Поэтому трехлопастные биты размером от TW0 до TW5 могут вам понадобиться для сборки-разборки некоторых видов техники и электроники (а крупные насадки от TW6 до TW15 пригодятся только в том случае, если вы занимаетесь обслуживанием самолетов). С битами Tri-Wing иногда можно спутать насадки Tri-Point (или Y-Type) — у них тоже по три рабочих грани, но лопасти не смещены относительно шлица.

Биты Torq (Torq-Set) — это четырехлопастные крестовые насадки со смещенным центром. Данный шлиц встречается крайне редко (в основном, в авиации), но иногда может использоваться в качестве «антивандального» решения. Биты Torq маркируются буквами TQ и цифровым обозначением размера (от 0 до 10). Некоторые производители инструмента используют буквы TS.

Биты Triangle представляют собой насадки с рабочим профилем в форме правильного треугольника. Винты с треугольными шлицами используются нечасто, но иногда с их помощью закрывают доступ к двигателю или батарейному отсеку бытовой техники. Треугольные биты могут обозначаться буквами TR или TA. Самые «ходовые» размеры — TR2 и TR3.

Биты Clutch необходимы для затягивания и откручивания винтов со шлицами в виде «бабочек» или «песочных часов». Крепеж данного типа в Европе используется крайне редко, а вот в США встречается намного чаще. Биты Clutch маркируются буквой C и цифрами, означающими размер: условный (вроде С1 или С3) или в дюймах (например, C1/8″ или C5/32″).

Биты Spanner — это вилочные ключи с двумя штырьками. Винты данного стандарта используются для защиты от несанкционированного доступа. С их помощью крепят лифтовые панели или закрывают доступ к электрическим щиткам в поездах и общественных местах. Маркировка бит Spanner включает буквы SP и цифры, означающие типоразмер (от SP1 до SP10). У данного инструмента множество названий. Производители могут обозначать такие биты словами U-type, Snake-Eyes, Two-Hole, Twin-Hole или Pig-Nose.

Биты для крючков — это достаточно редкие насадки. Они встречаются далеко не в каждом наборе. Единого стандарта на биты для закручивания крючков не существует, поэтому они выглядят по-разному у разных производителей. Такая бита может быть похожей на букву Y с пазом, охватывающим поверхность крюка, или сделана в виде цилиндра с поперечной прорезью.

Шестигранные торцевые головки

Шестигранные головки — самый распространенный вид торцевых насадок. Их профиль обеспечивает хороший охват болтов и гаек. Размерный ряд и маркировка — точно такие же, как у обычных гаечных ключей. Глубина стандартной головки — не менее 25 мм, а удлиненные имеют длину рабочей части от 50 мм. У небольших головок посадочный квадрат обычно имеет размер 1/4 » (но по мере увеличения рабочего размера инструмента растет и ответная часть: 3/8 «, 1/2 «, 3/4 » и 1 «).

Двенадцатигранные торцевые головки

Двенадцатигранные головки, как понятно из названия, имеют профиль с 12 рабочими гранями. Они отличаются более точным и удобным позиционированием на крепеже, потому что 12-гранную насадку можно переставлять с поворотом всего на 30 ° (в отличие от 60 ° у 6-гранных). Но есть и недостаток: из-за уменьшенной площади контакта головки с 12 гранями более склонны к «зализыванию» болтов и гаек, особенно, если речь идет о крепеже небольшого размера. Размерная сетка двенадцатигранных торцевых головок полностью идентична шестигранным насадкам.

Торцевые головки Surface / Super Lock

Головки Surface или Super Lock по размерному ряду соответствуют шестигранным насадкам, но отличаются от них по форме профиля. Их внутренние поверхности — не прямые, а слегка выпуклые. Поэтому при вращении головка давит не на самый угол грани крепежа, а чуть ближе к середине. Данная конструктивная особенность позволяет с помощью головок Super Lock закручивать и откручивать слегка «зализанные» или деформированные болты и гайки.

Торцевые головки Torx

Головки Torx (иногда их называют головками с E-профилем) похожи на одноименные биты. Внутренняя поверхность данного инструмента имеет вид шестилучевой звездочки. С помощью головок Torx невозможно крутить обычный шестигранный крепеж, зато они идеально подходят для закручивания и откручивания болтов и гаек с E-профилем, которые в наши дни все чаще встречаются в конструкции автомобилей и некоторых других видов техники.

Торцевые головки Spline

Головки Spline — это самая универсальная разновидность торцевых насадок. У них есть чередующиеся прямые и скругленные грани, которые (если головка правильно подобрана по размеру) обеспечивают хороший контакт с различными видами крепежа. Имея в своем распоряжении комплект насадок Spline, вы сможете крутить обычные шестигранные болты и гайки (причем не только метрического стандарта, но и дюймового), а также крепеж Torx и даже трех-, четырех- и двенадцатигранные крепежные изделия.

Правильный выбор биты для отвертки

• Биты в наших наборах iFixit имеют выгравированные префиксы, указывающие на головку тип . За этими префиксами обычно следует число, указывающее размер бита . Например:

• Ph3 — (Phillips #2) Большое сверло Phillips.

• PH0 — (Phillips #0) Средняя насадка Phillips.

• PH000 — (Phillips #000) Маленькая бита Phillips.

• Выберите размер биты, который полностью заполняет головку винта. Слишком большая или слишком маленькая бита не будет сидеть должным образом, и в итоге вы получите сорванный винт.

Редактировать

• org/HowToDirection»>

  Если вы обнаружите, что ломаете голову над идентификацией бит в вашем наборе инструментов, не стесняйтесь использовать этот справочный список.

• Физическая битовая форма, за которой следует собственное имя.

• Размер бит.

• Если на вашей бите нет префикса, просто используйте полное имя и размер при использовании вашей биты в направляющей. (Например: «Используйте биту с плоской головкой 1,5 мм, чтобы удалить два 5-мм винта корпуса».)

Редактировать

• org/HowToDirection»>

  Биты с префиксом « J » и « PH » часто считают одним и тем же битом. Не обманывайтесь их похожим внешним видом — они совершенно разные.

• Винты Phillips (PH) предназначены для того, чтобы отвертка Phillips выходила из строя при приложении слишком большого крутящего момента. Это предотвращает повреждение винтов и отверток или бит.

• Винты японского промышленного стандарта (J) не имеют возможности эксцентрика и имеют 9углы 0 градусов.

• Отвертки

  J (или JIS) и PH (Phillips) не всегда взаимозаменяемы. Как видите, они не имеют одинаковых физических свойств.

Редактировать

Автор

с 3 другими участниками

Значки: 38

+35 дополнительных значков

Команда

Полное руководство по наборам насадок для отверток

В нашем руководстве мы рассмотрим, что такое наборы насадок для отверток, какие типы и размеры доступны, а также различные области применения насадок для отверток.

Что такое насадки и наборы насадок?

Чрезвычайно знакомый компонент почти всех ящиков для инструментов и наборов для переноски, биты для отверток представляют собой съемные и взаимозаменяемые тонкие металлические компоненты, предназначенные для установки в патрон отверток.

Изготовленные специально для завинчивания и извлечения винтов , многие современные наборы насадок для отверток включают десятки различных форм и размеров насадок, приспособлений и принадлежностей. В совокупности они помогут всем, от начинающих пользователей до опытных профессионалов, справиться с очень широким спектром типов головок винтов и охватят невероятно широкий спектр задач и приложений.

Когда процесс вставки биты и завинчивания винта осуществляется правильно, удобные наборы насадок для отверток предлагают чрезвычайно простой и эффективный метод прочного и надежного соединения двух поверхностей. Соблюдая всего несколько простых шагов по уходу, те же основные приемы вождения помогут вам быстро и с минимальным физическим напряжением выполнить любое количество задач по сборке, техническому обслуживанию и строительству.

Однако, когда речь идет о правильном заворачивании шурупов, безусловно, существует определенная техника, и, прежде всего, ключ к успеху заключается в выборе правильной насадки для отвертки, соответствующей типу крепежа. Невыполнение этого требования может легко привести к расщеплению бревен, испорченным рабочим поверхностям, срезанным или сорванным винтам, отверстиям неправильной формы, повреждению инструментов и даже травмам пользователя в худшем случае.

Чтобы избежать этого, поставщики и производители по всему миру продают чрезвычайно разнообразный ассортимент насадок и наборов насадок , часто предназначенных для работы с множеством винтов различных форм и размеров. Идеальный выбор биты для любого конкретного проекта будет зависеть главным образом от конкретного типа и размера используемого винта, а также — в меньшей степени — от типа поверхности, в которую вы его вбиваете.

В этом руководстве мы рассмотрим некоторые из наиболее распространенных типов насадок для отверток, которые вы найдете в наборах, продаваемых большинством специализированных продавцов и оптовиков по всему миру, и предложим некоторые указатели на относительные плюсы и минусы каждого из них для конкретного случая. Приложения.

Мы также расскажем о некоторых наиболее известных брендах и производителях бит и аксессуаров для отверток, доступных на современном рынке, чтобы дать вам обзор надежных имен, на которые вы, возможно, захотите обратить внимание, когда придет время покупать или модернизировать вашу следующую отвертку. набор бит.

Как работают насадки для отверток?

Как в Великобритании, так и за рубежом, большинство наборов насадок для отверток, продаваемых как профессионалам, так и любителям, обычно изготавливаются для использования в совместимом ручном аккумуляторном электроинструменте. Рассматриваемый инструмент может быть либо специальным  аккумуляторная отвертка или универсальная дрель-шуруповерт.

После закрепления биты в патроне выбранной отвертки наконечник вставляется в головку соответствующего винта. После того, как бита вставлена ​​в головку винта, крутящий момент или сила вращения, обеспечиваемые двигателем отвертки, передаются непосредственно через насадку биты на сам винт, вкручивая его в заготовку.

Как отмечалось во введении к этому руководству, разные виды насадок предназначены для винтов с разными головками и размерами, и часто они значительно различаются по своим точным конфигурациям и функциям. Тем не менее, более или менее все насадки для отверток имеют несколько общих элементов, в том числе:

Хвостовик биты

• Это деталь, предназначенная для вставки в патрон отвертки или дрели, которая затем затягивается вокруг хвостовика и готова к работе
• Хвостовик почти всегда имеет шестигранную форму в поперечном сечении, что делает его пригодным для использования практически со всеми патронами правильного размера (включая 3-кулачковые, 4-кулачковые, магнитные и быстрозажимные патроны)

Наконечник биты

• Это «заостренный» конец (различные конструкции имеют разный шаг на конце, но почти все они в той или иной степени сужаются), который входит непосредственно в выемку в головке винта
• Это самый разнообразный аспект большинства наборов насадок для отверток, и важно убедиться, что вы выбрали биту правильного размера и формы для крепежа, которым вы закручиваете
• Наконечники бит отверток могут быть покрыты или закалены, и часто являются магнитными, чтобы облегчить зацепление и удержание большинства металлических винтов

Распространенные ошибки пользователей и проблемы с насадками для отверток

Две наиболее распространенные жалобы пользователей при использовании наборов насадок для отверток — это выскальзывание или «выскальзывание» и сдирание/повреждение головки винта (или, реже, самой насадки). ).

Последнее чаще всего вызвано использованием биты отвертки неправильного размера или типа для винта, хотя чрезмерный износ любой части также может быть прямой причиной. В любом случае, вероятность возникновения какой-либо проблемы резко снижается, если вы выбираете правильную насадку для выполняемой работы.

«Выемка» — это технический термин, обозначающий выскальзывание биты отвертки из углубления в головке винта. Это довольно распространенная проблема, когда крутящий момент отвертки внезапно превышает захват биты в головке винта, и если вам не повезет, это может легко привести к повреждению прилегающих поверхностей.

Несмотря на то, что эксцентрик обычно рассматривается как нежелательный результат, некоторые типы головок винтов и насадок для отверток были разработаны специально для этого. Чрезвычайно популярная форма головки Phillips (крестообразная или крестообразная) является наиболее ярким примером. Первоначальной целью было помочь избежать повреждения заготовок из-за чрезмерного крутящего момента или «перегрузки». Различные другие типы головок винтов и насадок для отверток производятся специально для предотвращения выскальзывания, включая альтернативы Pozidriv и Torx.

Магазин бит и наборов насадок

Какие типы наборов насадок существуют?

Как мы уже видели, сегодня на рынке представлено множество различных видов насадок и наборов насадок. Самые популярные и широко доступные наборы обычно включают от полудюжины до 100 и более отдельных предметов, а более дорогие наборы, как правило, включают в себя более широкий и разнообразный набор насадок и аксессуаров.

Несмотря на то, что диапазон форм и назначений бит, включенный в наборы высокого класса, часто огромен, большую часть всех битов для отверток можно разделить на одну из двух широких категорий, а именно вставные биты и мощные биты. Вставные биты, как правило, более распространены, дешевле и меньше по размеру; Силовые биты, как правило, начинаются примерно с 2 дюймов в длину и обычно более прочные, более дорогие и более устойчивы к быстрому износу в более сложных условиях.

Независимо от конкретного типа или формы наконечника, типичные материалы, используемые для компонентов, часто встречающихся во всех наборах отверток, кроме самых основных, могут включать:

Большинство «стандартных» насадок изготавливаются из стали

.

Магазинные биты с наконечником из легированной стали

Удлиненные биты для отверток

• Для решения особых проблем с доступом при работе в неудобных или тесных помещениях
• Как правило, для передачи большего крутящего момента предпочтительнее использовать более короткие биты
• Длинные долота более склонны к выворачиванию, остановке или скручиванию при более высоком крутящем моменте

Биты с алмазным наконечником

• Для более тяжелых работ, где требуется повышенное трение и крутящий момент
• Титановые наконечники или титановые покрытия также являются довольно частым вариантом

Магазин бит с алмазным наконечником

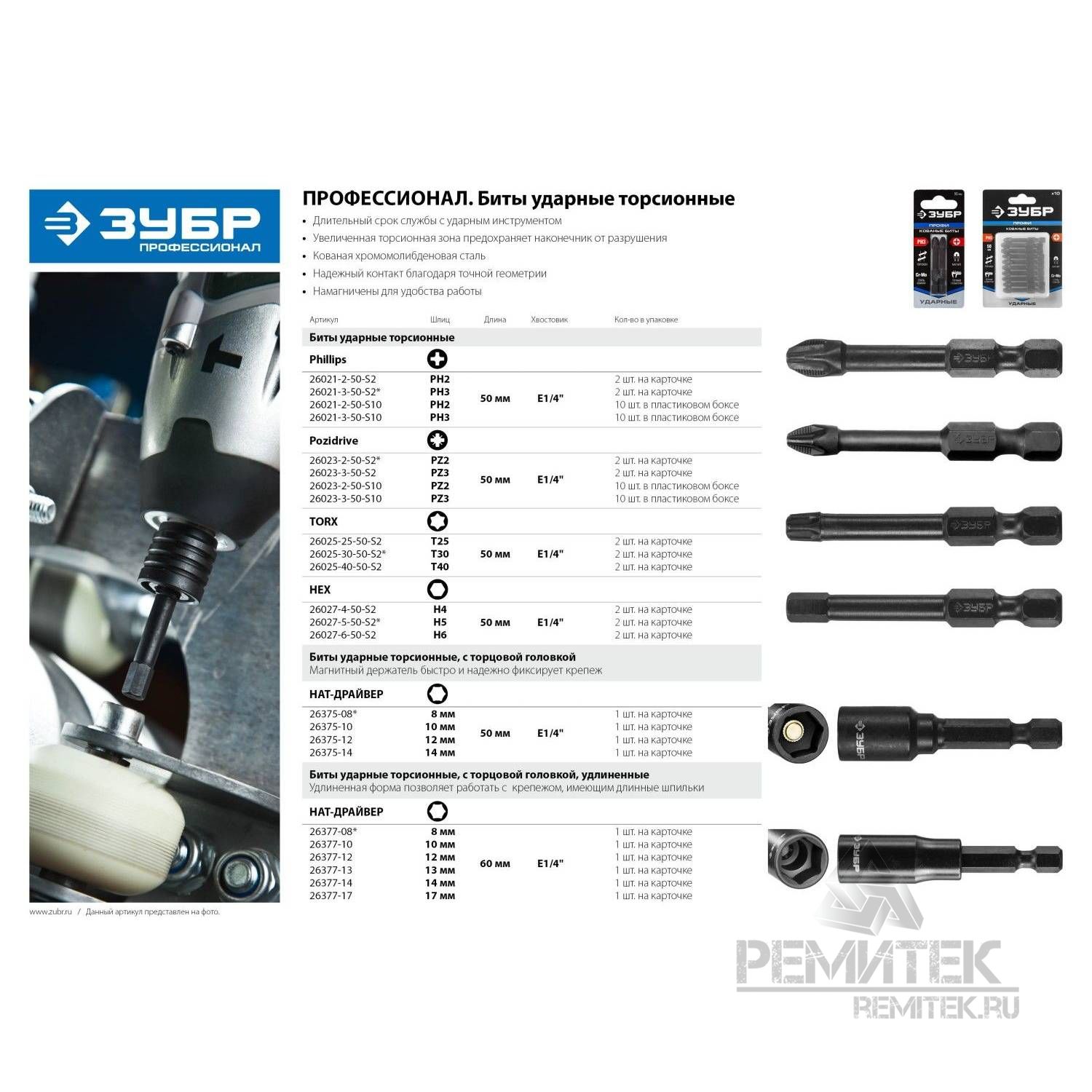

Биты для ударных отверток

• Для тяжелых работ по забивке более твердых или плотных материалов
• Они предназначены специально для использования с ударными инструментами для обеспечения максимального крутящего момента и поэтому изготовлены из соответственно более прочных материалов

Магазинные ударные биты

Биты и наборы для отверток Phillips

Биты для отверток Phillips являются одними из наиболее широко используемых на сегодняшний день. Вероятно, в общем обращении имеется еще больше винтов со шлицем или «плоской головкой» и насадок для отверток, но это часто является результатом того, что старые стандарты не обновляются, и в значительной степени считаются чем-то вроде устаревшей конструкции по современным стандартам.

Наборы насадок для отверток Philips легко узнаваемы благодаря знакомому крестообразному наконечнику, разработанному для не менее популярной линейки универсальных крестообразных винтов и крепежных деталей. Первоначально разработанные в 1930-х годах для использования в американском автомобильном секторе, они часто обозначаются аббревиатурой PH, и сегодня большинство из них продаются в размерах от 0 до 3, чтобы соответствовать соответствующим размерам головок винтов.

Конструктивная особенность — или недостаток, в зависимости от того, как на это посмотреть — винтов и насадок с крестообразным шлицем заключается в том, что они позволяют относительно легко вывернуться при превышении определенного порогового значения крутящего момента.

Наборы насадок для отверток Philips

Наборы насадок и насадок для шлицевых отверток

Как отмечалось выше в разделе, посвященном насадкам для отверток Phillips, винты со шлицами и наборы насадок для отверток все еще широко когда-то они были популярным форматом почти для всех операций по завинчиванию.

На практике биты для шлицевых отверток редко занимают особенно заметное место в современных наборах бит для отверток, предназначенных для использования с электроинструментами, поскольку их упрощенная конструкция делает соскальзывание и повреждение головки винта слишком легким для удобства даже при умеренном крутящем моменте. Тем не менее, большинство наборов насадок для отверток всегда будут включать по крайней мере одну или две детали, предназначенные для крепежа с прорезями различных размеров, которые остаются распространенным форматом среди винтов с потайной головкой меньшего размера (особенно латунных).

Наборы насадок для шлицевой отвертки

Насадки и наборы насадок для отверток Pozidriv

Наборы насадок для отверток Pozidriv часто обозначаются аббревиатурой Pozi или PZ и изначально были задуманы как развитие основных принципов, благодаря которым насадки с головкой Phillips стали такими успешными. По сути, они копируют основную крестообразную форму привода Phillips, но с добавлением дополнительной крестообразной канавки, наложенной под углом 45 градусов к основной.

Это дает бите Pozi больше точек контакта с головкой винта и, таким образом, позволяет применять более высокий крутящий момент с меньшим риском выскальзывания. Компромисс заключается в том, что сами отдельные лезвия драйвера тоньше и поэтому более подвержены повреждению или срезанию при интенсивном использовании.

Головки винтов PZ менее глубоко утоплены, чем у версий с крестообразным шлицем, что означает, что соответствующие насадки Pozidriv имеют менее острую конусность. При соответствующем крутящем моменте, скорости вращения и приложенном давлении ими обычно легче управлять во время движения, чем многими другими типами долот.

Наборы насадок для отверток Pozidriv

Насадки и наборы насадок Torx

Насадки для отверток Torx обычно рассматриваются как функционально аналогичная, но отличающаяся по конструкции альтернатива насадкам Pozi, а версии Torx отличаются ярко выраженной формой наконечников отверток в форме звезды или звездочки и углубления под головки винтов.

Опять же, они в первую очередь предназначены для обеспечения гораздо более высокого крутящего момента без эксцентрика, поскольку между битой Torx и утопленной головкой винта в любой момент создается больше точек прямого и стабильного контакта. Одним из возможных недостатков этого является то, что с помощью системы Torx легко закрутить шуруп, особенно в мягкую древесину и другие менее плотные материалы.

Магазин наборов насадок для отверток Torx

Насадки и наборы насадок с квадратной головкой

Насадки для отверток с квадратной головкой, также известные как насадки Робертсона в честь их канадского изобретателя, когда-то были очень распространены. Они широко использовались примерно в то же время, что и головки с прорезями, в основном из-за их экономичного и простого производственного процесса.

Опять же, они вряд ли будут занимать видное место в большинстве современных наборов насадок для отверток, поскольку они быстро заменяются более универсальными комбинациями шестигранных бит и винтов с головкой под торцевой ключ, с которыми легче работать и которые столь же эффективны для предотвращения кулачка. -вне.

Наборы насадок с квадратной головкой

Популярные марки наборов насадок для отверток

На современном рынке представлено почти столько же различных производителей и марок наборов насадок, сколько существует разновидностей наборов и конфигураций. В этом заключительном разделе мы кратко рассмотрим некоторых из самых известных производителей наборов насадок для отверток, широко продающихся в Великобритании и за рубежом.

Мы надеемся, что это должно дать вам общий обзор некоторых ведущих производителей и ассортиментов, на которые следует обратить внимание при планировании высококачественной покупки по разумным и экономичным ценам, но если вам нужна дополнительная информация о конкретных брендах и упаковках, то вы всегда можете связаться с членом нашей службы поддержки клиентов с дополнительными вопросами.

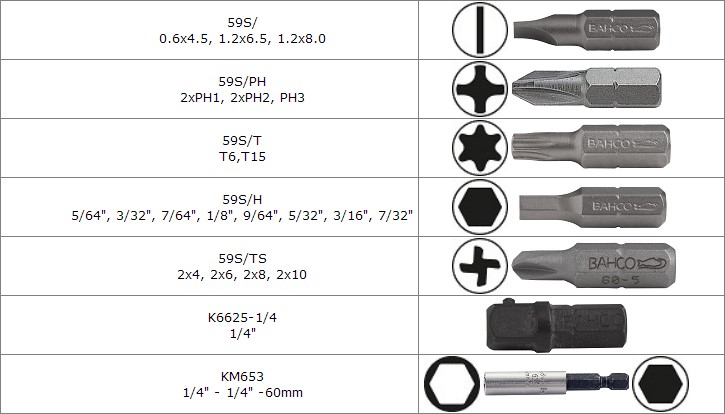

Набор бит для отверток Bahco

Bahco — известная торговая марка, основанная в Швеции. Ключевые инновации, такие как регулируемый гаечный ключ, биметаллическое полотно для ножовки и эргономичная отвертка, позволили компании с годами подняться до европейского уровня, а сегодняшние наборы насадок для отверток Bahco справедливо хвалят за такие же высокие стандарты производительности и удобства использования.

Магазин наборов насадок Bahco

Набор насадок Facom

Facom — французская компания с дистрибьюторской сетью по всему миру. Компания известна своими высококачественными инструментами из широкого спектра прочных материалов, а наборы бит для отверток Facom неизменно пользуются популярностью как у любителей, так и у профессионалов.

Приобретите наборы насадок Facom для отверток

Наборы насадок для отверток Bosch

Компания Bosch не нуждается в представлении всем, кто регулярно использует в своей повседневной работе высококачественные отвертки и дрели. Являясь настоящим лидером рынка во многих аспектах разработки и производства динамометрических инструментов, этот бренд широко известен как лозунг долговечности и качества — обе эти черты отражены во многих наборах бит для отверток Bosch, которые круглый год продаются поставщиками из Великобритании.

Приобретите наборы бит для отверток Bosch

Наборы бит для отверток DeWALT

Как и вся продукция DeWalt, наборы бит для отверток DeWalt проходят строгие испытания на качество и надежность отраслевыми профессионалами в суровых условиях на рабочей площадке. Сегодня этот бренд входит в число ведущих мировых брендов, когда речь идет о выборе высококачественных принадлежностей для ручных и электроинструментов для всех секторов строительства, производства и машиностроения.

Набор бит для отверток DeWALT

Набор бит для отверток Wera

Wera — еще один немецкий производитель, заслуживший репутацию неизменного качества и точности. Он специализируется на всех видах инструментов для завинчивания и динамометрии. Они также выработали привычку к смелым инновациям в дизайне и обработке на протяжении многих лет, но долговечные основные продукты, такие как наборы бит для отверток Wera, доказывают, что они также неизменно правильно понимают основы.

Магазин наборов насадок Wera

Набор насадок Gedore

Наборы насадок для отверток Gedore, как и большинство ручных инструментов известной немецкой компании, ценятся за их надежное качество сборки, подкрепленное десятилетиями собственного опыта. В настоящее время это один из крупнейших в мире производителей ручных инструментов.
