Чем отличается УЗО от дифавтомата: объясняем простыми словами

  1. Главная
  2. Статьи
  3. УЗО и дифавтомат: в чем разница

| 11721 Время чтения:

Организация электробезопасности при прокладке и реорганизации электросетей — первостепенная задача. Именно автоматический выключатель отвечает за безопасность работы сети и ее защиту от возможных перегрузок и коротких замыканий, возникающих в электропроводке. А устройство защитного отключения моментально срабатывает при обнаружении утечки токов, что исключает поражение пользователя электрическим током и препятствует возгоранию электропроводки.

Обычный пользователь не понимает, чем отличается АВ, УЗО и дифавтомат. По этой причине на объектах устанавливают только один из видов приборов. Но по требованиям электробезопасности оборудование используется исключительно в паре. Оно последовательно включаются, что позволяет избежать аварийных и травмоопасных ситуаций. АВ ставят на входе, УЗО — ближе к нагрузке.

Альтернативой считается установка дифференциальных автоматов или дифавтоматов. Здесь также может возникнуть путаница. Постараемся ответить простыми словами, чем отличается УЗО от дифавтомата. Дифференциальный автомат объединяет в себе действие АВ и УЗО. Прибор реагирует на повышение номинального тока, на замыкание фазы и на утечку токов. При возникновении аварийной ситуации происходит моментальное срабатывание теплового расцепителя и отключение нагрузки.

Можно отметить два важных момента:

  • Устройство защитного отключения срабатывает, если ток утечки превышает 30 мА для защиты человека и 0,5 А — для противопожарной защиты.
  • Дифавтомат выполняет сразу несколько функций, сочетая работу АВ и УЗО.

Тогда что выгоднее подключать: дифавтомат или УЗО вместе с АВ? Чтобы ответить на этот вопрос, проанализируем общие характеристики оборудования.

  • УЗО и дифавтомат ставят в электрощиток и размещают на DIN-рейке.
  • Внешне приборы практически не отличаются.

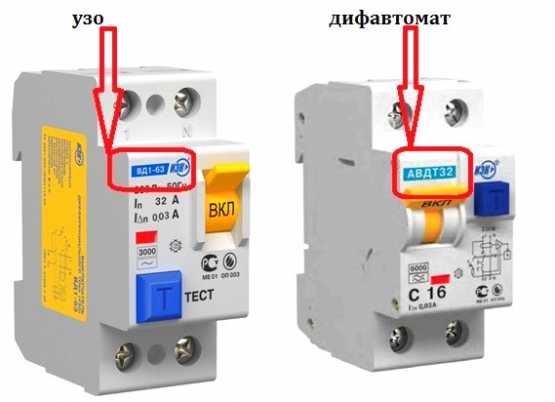

  • Чтобы понять, какое оборудование перед нами, необходимо изучить лицевую панель. На ней укажут маркировку, надписи, схемы и остальную полезную информацию.

Несмотря на уникальность дифференциального автомата, пользователи по-прежнему в большинстве случаев ставят УЗО+АВ. Причины следующие:

  • Дифавтомат обойдется дороже, чем УЗО+АВ.
  • Установив защитную пару, пользователь будет точно знать, почему возникла аварийная ситуация: из-за утечки или короткого замыкания.

Но компактный дифавтомат идеально подходит для установки в маленьких электрощитах. Также при подключении прибора нет необходимости в выборе конкретного УЗО или АВ, а также последовательности их включения.

Оба варианта защиты эффективны. Выбор остается только за пользователем.





Вернуться

Рассказать друзьям

Есть вопросы — спрашивайте!

Наши специалисты помогут Вам, окажут бесплатную консультацию или запишут на приём

Задать вопрос

Статьи

Подключение реле напряжения в электросети

Схемы подключения магнитного пускателя

Магнитные пускатели: что это такое и как работает

Как подключить УЗО

Включатель с датчиком движения: особенности установки

Клеммная колодка: принцип работы и разновидности

Принцип работы концевых выключателей и их разновидности

Что такое реле напряжения и для чего оно нужно

Переключатели и кнопки

Что такое автоматический выключатель и для чего он нужен?

17 июня 2019

Боты диэлектрические: где их применяют и как проверяют

Контакторы: для чего они нужны и какие есть разновидности

Что такое заземление и для чего оно предназначено

Диэлектрические коврики: для чего нужны и как выбрать

Тепловое реле: устройство и принцип работы

Все о светодиодной продукции


В чём разница между УЗО и дифавтоматом, и что стоит выбрать?

Обеспечение безопасности электросети в доме очень важно для спокойной жизни его обитателей.

Одним из обязательных элементов такой системы безопасности является устройство защитного отключения. Различают два вида устройств, позволяющих обеспечить безопасность электросети – это УЗО и дифференциальный автомат. Часто покупатели не могут решить, какой именно из двух вариантов выбрать, и пытаются разобраться в этом вопросе самостоятельно или с помощью консультанта. Чтобы вы не тратили своё время на поиски специалиста, который мог бы рассказать вам о различиях и сходствах УЗО и дифавтомата, мы и подготовили эту статью.

Главное, что стоит понять, начиная выбирать – это то, что УЗО в паре с автоматическим выключателем является аналогом дифференциального автомата. Нагляднее это можно увидеть на картинке:

ДЛЯ РАБОТЫ УЗО НЕОБХОДИМО НАЛИЧИЕ ЗАЩИТНОГО АВТОМАТА, А В ДИФАВТОМАТЕ ОН УСТАНОВЛЕН ПО УМОЛЧАНИЮ

Зачем нужны УЗО и дифференциальный автомат?


В соответствии с существующими правилами устройства электроустановок, в помещениях с повышенной опасностью должна быть обеспечена защита от токов утечки. В жилых помещениях (квартирах, домах) такими помещениями считаются ванная комната и кухня. Особенности этих помещений – стеснённость пространства, высокие показатели влажности и температуры воздуха. Все эти факторы провоцируют усиленный износ изоляции проводки и усиливают напряжение прикосновения до смертельно опасных для человека показателей.

Для предупреждения опасных ситуаций принято устанавливать устройства, защищающие помещение от токов утечки – устройства защитного отключения (УЗО) или дифференциальные автоматы. Принцип их работы заключается в сравнении тока, проходящего по фазе, с током на нулевом проводнике. При появлении различий между величиной токов на двух проводах автомат и срабатывает, разрывая цепь.

Время срабатывания автомата – доли секунды, разница в токах, необходимая для его срабатывания – 10 мА. Потому, даже если человек попал под напряжение, прикоснувшись к фазе или взявшись за корпус бытового прибора, аппарат надёжно защитит его от смертельной опасности.

В чём отличие УЗО от дифавтомата?


В деле выяснения различий между двумя этими агрегатами нам поможет в первую очередь расшифровка их названий. УЗО – это устройство защитного отключения, защищающее жильцов помещения от поражения электрическим током; а дифавтомат – это автоматический дифференциальный выключатель, который защищает кабели и электроприборы от недопустимых уровней напряжения и, как следствие, перегрузки сети и короткого замыкания.

УЗО состоит из трёх основных частей – в одной из них происходит обнаружение разницы в токах, в другой разница измеряется и сравнивается с заданным показателем (он может варьироваться в зависимости от модели), в третьей – она называется разъединитель – производится размыкание электрической сети. УЗО не содержит компонентов, которые защищали бы электропроводку и приборы от скачков напряжения.

УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ (УЗО)

Зато ими оборудован дифференциальный автомат. Он представляет собой и УЗО, и автоматический выключатель в одном корпусе. Этот вариант более многозадачен, ведь он обеспечивает одновременно и защиту от поражения электрическим током, и безопасность электроприборов.

ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ

Технические характеристики


Технические характеристики УЗО и дифавтомата указаны на передней панели.

Технические характеристики дифференциального автомата

  • Номинальный ток ln – это ток, который аппарат проводит в течение долгого времени. Он может быть равен 6-63 А;
  • Время-токовая характеристика – обозначается буквой B, C или D и указана перед цифрой номинального тока;
  • Номинальный отключающий дифференциальный ток – это разница в токах на фазе и нулевом проводнике, она может составлять 10, 30, 100, 300 или 500 мА;
  • Номинальное напряжение – то, при котором автомат может работать в нормальных условиях. Номинальное напряжение стандартное – 220 В для однофазной сети и 380 В для трёхфазной;
  • Класс модуля дифференциальной защиты – А или АС. А реагирует на синусоидальный переменный и постоянный пульсирующий токи; АС обозначается синусоидой и реагирует на синусоидальный переменный ток утечки;
  • Номинальная отключающая способность – это максимальная величина тока короткого замыкания, с которой автомат может справиться, отключившись, но оставшись в рабочем состоянии. Этот показатель можно увидеть в прямоугольнике на передней панели устройства, он составляет 3000, 4500, 6000, 10000 А;
  • Класс токоограничения – их три. Класс определяется временем, которое проходит с момента начала размыкания силовых контактов до момента полного погашения электрической дуги. Указан в квадрате на передней панели;
  • Тип встроенного УЗО – он может быть либо электромеханическим, либо электронным;
  • Количество полюсов – два или четыре;
  • Диапазон рабочих температур – обозначен снежинкой на передней панели, обычно составляет от -25 ⁰С до 40⁰С;
  • Номинальная частота электрической сети – необязательная характеристика, но она может быть также указана на передней панели. Обычно для бытовых сетей частота равняется 50 Гц;
  • Степень защиты – по умолчанию составляет IP20, но может быть указана на передней панели, если отличается от этого значения;
  • Схема подключения – изображена на передней панели.

Клеммы, служащие для подключения нулевого проводника, обозначены буквой N

Технические характеристики УЗО

УЗО СО СЛЕДУЮЩИМИ ХАРАКТЕРИСТИКАМИ: НОМИНАЛЬНЫЙ ТОК 25 А, ВЕРХНЯЯ ТОКОВАЯ ХАРАКТЕРИСТИКА ВД, НОМИНАЛЬНЫЙ ОТКЛЮЧАЮЩИЙ ТОК 30 МА, АС-КЛАСС МОДУЛЯ

Технические характеристики УЗО, отображаемые на передней панели, не отличаются от характеристик дифавтомата. Однако существует небольшое отличие в требованиях, предъявляемых к УЗО.

Частный дом лучше всего оборудовать УЗО с показателем утечки тока в 30 А и более. Однако отдельно для душевых и бойлеров, а также других устройств, находящихся во влажных помещениях, лучше выбрать УЗО с чувствительностью к утечке 10 А.

В квартиру также стоит выбрать УЗО с чувствительностью к 30 А. Если квартира маленькая или у вас одна электрическая сеть, отдайте предпочтение варианту установки отдельного прибора на конкретную группу приборов во избежание полного обесточивания квартиры в случае срабатывания автомата.

Внимание! Все рассматриваемые характеристики принято считать актуальными для помещений с температурой около 30⁰С.

Противопожарную безопасность лучше всего обеспечить путём установки автомата с номиналом в 100-300 МА.

Что же выбрать – УЗО или дифавтомат?


Однозначного ответа на этот вопрос не существует, так как правильный выбор в каждом конкретном случае зависит от множества индивидуальных факторов.

  • Место в щитке. Дифавтомат, несмотря на то, что выполняет сразу несколько полезных функций, займёт в щитке места меньше, чем УЗО и автоматический выключатель для него;

НАЛИЧИЕ СВОБОДНОГО МЕСТА В ЩИТКЕ – ВАЖНОЕ УСЛОВИЕ ДЛЯ ПРАВИЛЬНОГО ВЫБОРА МЕЖДУ УЗО И ДИФАВТОМАТОМ

  • Что именно требуется от устройства? Вам нужно обеспечить защиту от удара током для определённого прибора? Тогда выбирайте дифавтомат, технические характеристики которого подойдут конкретно под этот прибор. Ну, а если вы нуждаетесь в защите целой линии розеток, целесообразнее будет устанавливать УЗО;

Выбор УЗО для линии розеток легко объясним – вы не сможете точно сказать, какова будет максимальная мощность приборов, подключенных ко всем этим розеткам, ведь оборудование может со временем меняться. В случае если вы замените старые приборы на новые, большей мощности, вам придётся сменить и дифавтомат, который подбирается по мощности. В случае же с УЗО вам достаточно будет сменить автоматический выключатель.

  • Качество работы. С любым прибором в мире работает следующее золотое правило – чем больше у устройства функций, тем менее надёжна его работа. Дифавтомат сочетает в себе функции и УЗО, и автоматического выключателя, и потому считается специалистами в среднем менее надёжным, чем УЗО. Однако это не отменяет возможности существования такого УЗО и такого дифавтомата, которые, в сравнении друг с другом, дадут противоположную статистику;
  • Ремонт и покупка нового оборудования. Рано или поздно любой прибор начинает давать сбой и нуждается в ремонте или замене. И здесь уже первостепенную роль играет стоимость этих двух процедур. Если ломается УЗО или автоматический выключатель – заменяют именно эту часть системы, а не оба прибора вместе. Если ломается дифавтомат, он весь подлежит замене, что менее выгодно, учитывая его высокую стоимость;
  • Отключение оборудования. Причиной отключения УЗО может быть только появление тока утечки в электропроводке; автоматический выключатель может отключиться только из-за короткого замыкания и перегруза. Причин же для отключения дифавтомата несколько, и выяснить, с какой из них вы столкнулись, невозможно.

РЕМОНТ И ЗАМЕНА ЧАСТЕЙ УЗО ОБОЙДУТСЯ ДЕШЕВЛЕ

Это не единственные, но одни из главных особенностей, по которым стоит выбирать устройство для обеспечения безопасности электропроводки и бытовых приборов. Что предпочтительнее для вас – дифференциальный автомат или УЗО – решать только вам.
