Подготовка к сборке

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника.

Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда. Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа

Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа.

Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.

Установка и отделка своими руками

Монтаж любого потолка начинается с чертежа. Начертив на бумаге свой будущий «Армстронг», вы можете проводить разметку непосредственно на черновом потолке. В первую очередь, необходимо определиться с тем, на каком расстоянии от последнего будет располагаться ваша подвесная конструкция. На этот показатель влияет один главный фактор: наличие дополнительных элементов в составе фальш-потолка. Это могут быть лампы, вентиляторы, сплит-системы или даже просто провода, которые не получилось, не захотелось и не сложилось спрятать в стенах.

Приступаем к разметке потолка. При помощи уровня делаем отметки в углах комнаты на необходимой высоте. Затем эти отметки соединяются при помощи трассера или инфракрасного уровня ровными линиями. Профессионалы советуют также измерять расстояние от пола помещения до насечки. Таким образом, определяется самая низкая точка, на которую опустится потолок подвесного типа.

Теперь имеется все, чтобы правильно собрать каркас «Армстронга».

Когда разметка готова, начинаем монтировать периметральный или угловой профиль. Главной особенностью этого процесса является крепление таким образом, чтобы образовалась полка. А верхний край профиля пришелся как раз на начерченную полосу. Необходимые крепления устанавливаются на расстоянии 40-50 см друг от друга. Все углы обрезаются под углом в 45 градусов.

Дальнейшая инструкция предполагает установить подвесы. Для этого нужно сделать отверстия перфоратором в старом потолке, в которые вставляются крепежные узлы. Расстояние между дюбель-крюками не должно превышать 1,2 м, а от каждой стены они должны отходить на 60 см. Также при этом следует учитывать и нагрузку на каркас потолка. Чем она больше, тем ближе должны быть друг к другу анкерные крюки, на которые сразу же нужно повесить подвесы. «Бабочкой» регулируем длину детали

Важно следить за тем, чтобы их концы находились на одном уровне с периметральным профилем

В примерной карте установки подвесов можно увидеть, на каком расстоянии и в каком количестве их следует размещать. Здесь зеленые крестики – основной крепежный узел, а бежевые – дополнительный, который устанавливается по необходимости.

Следующим этапом будет раскладка несущих профилей или направляющих, которые должны располагаться параллельно угловой рейки одной из сторон помещения. Многие профессионалы советуют собирать вначале ячейки для плит, но иногда технология сбора не позволяет этого делать. Теперь необходимо ровно прицепить направляющие к крючкам подвесов.

Поперечные профили необходимо крепить на несущие с шагом в 60 см, чтобы образовалась квадратная ячейка для будущего полотна. Можно их установить не идеально ровно, а под диагональ.

Когда сборка каркаса подвесной конструкции завершена, можно приступать непосредственно к монтажу плит. Правила сбора «Армстронга» заключаются в том, что полотно необходимо крепить, вставляя каждый лист в отведенную ячейку. Первыми кладутся плиты, которые несут определенный функционал: с встроенными светильниками, вентиляционные решетки и сплит-система. Затем продолжайте глухими квадратами из центра помещения, постепенно продвигаясь к краям.

Легкими движениями рук плиты вводятся в межпотолочное пространство и укладываются в ячейку. В случае недостаточной стыковки полотна с ячейкой нельзя надавливать на него сверху. Нужно аккуратно снизу подтолкнуть уголки квадрата.

Приступая к установке новых потолков, позаботьтесь о том, чтобы старые не были влажными, рыхлыми или неисправными. Ведь от состояния основы напрямую зависит долголетие и внешний вид подвесного потолка «Армстронг». Максимальной эффективности в процессе монтажа такой конструкции помогут добиться советы профессионалов, которые придутся впору не только во время установки, но также и в дальнейшей эксплуатации.

Листовая кровля и ее разновидности

Рубрики

Элементы подвесного потолка Армстронг

Основу конструкции потолка Армстронг составляют несколько базовых элементов:

• Направляющие профили Т-образного сечения из оцинкованной стали;
• Стартовые уголки, с которых начинается установка потолка Армстронг;
• Поперечины 120 см и 60 см, с помощью которых формируют опорное окно каркаса под укладку декоративной панели;
• Подвесы, дюбеля, замки и фиксаторы;
• Декоративные плиты 60х60 см.

Разумеется, перед тем как делать потолок Армстронг, нужно будет запастись инструментом, в первую очередь потребуется лазерный или гидравлический уровень, разметочная линейка-рулетка, перфоратор и ножницы по металлу.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

К сведению! Потолок системы Армстронг — единственный в своем роде, монтаж которого можно выполнить практически в одиночку, без помощников.

При наличии опыта на работу уйдет минимум 10-12 часов, если это первая попытка монтажа, то перед тем как пытаться установить потолок Армстронг, необходимо запастись подробной картой выполнения работ.

Особенности

Подвесные потолки Armstrong можно условно разделить на пять основных классов. Чтобы понять, с какими материалами вы будете иметь дело, попросите у продавца сертификат производителя. В нем должны быть указаны все технические характеристики потолочных плит.

Подобные покрытия подразделяются на следующие виды:

• Акустические. Такие потолки с толщиной плит до 22 мм нужны там, где необходимо обеспечить шумоподавление. Это надежные крепкие потолки с долгим сроком службы.
• Гигиенические. Изготавливаются из особых влагостойких материалов с антибактериальными свойствами.
• Особая категория – дизайнерские потолки. Могут быть очень разными и из материалов с самыми разными фактурами.

Плиты для потолка Armstrong различаются также и по способу монтажа: классический способ, когда плита вкладывается изнутри в каркас и современный вариант, когда плиты устанавливаются снаружи (они защелкиваются в каркасе при легком надавливании).

Подготовка к сборке

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника.

Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда. Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа

Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа.

Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.

Выбор материала потолка Армстронг

• Плиты эконом класса (OASIS, CORTEGA). Универсальные и поэтому самые востребованные. Никакими особыми свойствами не выделяются и эксплуатируются в обычных условиях. Изготавливаются с высоким качеством.
• Плиты функционального типа (PRIMA ADRIA, PRIMA CASA) . Огнестойкие и влагостойкие, обладают повышенными акустическими характеристиками, стойкие к ударным нагрузкам. Характерное свойство — не меняют форму при большой влажности. Имеют декоративную структуру.
• Плиты влагостойкие (NEWTONE Residence, MYLAR). Предназначены для установки в помещениях с высокой влажностью, например, в бассейнах, банях, прачечных.
• Плиты акустические (FREQUENCE, MYLAR). Имеют отличные звукоизолирующие характеристики. Устанавливаются в помещениях с претензиями к шумопоглощению — кинотеатры, гостиницы, школы.
• Плиты медицинские (BIOGUARD). Используются в медицинских учреждениях, столовых и ресторанах. Имеют антибактериальное покрытие. Такие потолки можно мыть агрессивными моющими средствами.
• Потолки дизайнерские (CELLIO, VISUAL). Отличаются от классических образцов оригинальным оформлением, например, красивым рисунком. Применяются для стильного оформления офисов, ресторанов, дискотек.

1. Деревянные плиты. Используют для улучшения внешнего вида перекрытия. Имеют скрытую систему крепления, поэтому можно крепить в разных уровнях и под углами к плоскости.
2. Сотовый поликарбонат. Плиты различных цветов используются для улучшения дизайна помещения.
3. Металлические плиты. Основное отличие от других видов — форма может быть выпуклой или изогнутой, используются для создания оригинальных перекрытий.
4. Алюминиевые кассетные потолки. Не боятся влаги, поэтому часто устанавливают в бассейнах и на кухнях. Изготавливают с красивой декоративной отделкой, очень распространены в магазинах и торговых центрах.

Потолок Армстронг — технология монтажа

Разметка потолка

Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.

Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см. Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию

Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.

Монтаж боковых профилей

На данном этапе используется пристенные профили, которые еще иногда называют

Монтаж потолка должен начинаться с крепления к стене профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.

Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.

Монтаж подвесов

После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.

Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.

Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов

Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.

Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.

Монтаж несущих реек

Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.

Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.

На видео можно посмотреть инструкцию по сборке таких креплений:

https://youtube.com/watch?v=VHNlCJUq7qw%23t%3D49

Монтаж поперечных реек 1.2 м

Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.

Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее

Монтаж поперечных реек 0.

6 м

Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.

Укладка потолочных плит

Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

Монтаж светильников Армстронг

Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.

Их существует несколько видов.

Традиционные люминесцентные 4 лампы на 18 ватт

Что нужно знать при выборе светильников:

Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.

Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.

Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.

В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.

Об установке светильников Армстронг можно посмотреть в следующем видео:

О том, из каких частей он состоит и как разбирается — здесь:

Сравнение различных видов светильников:

Видео монтажа подвесного потолка Армстронг своими руками

Непосредственно монтаж потолка

Простота установки сделала эти потолки популярными и востребованными. Помещение площадью 15 кв. м можно оформить минеральными плитами по данной системе в течение 1 дня. Вполне возможен монтаж потолка Армстронг своими руками, если предварительно были выполнены подготовительные работы, закуплены необходимые материалы.

Инструменты для осуществления работы

Поскольку перечисленные материалы потребуется монтировать, придавать им нужный размер и форму, для работы будут необходимы определенные инструменты. Обычно большая их часть имеется в арсенале домашнего мастера.

Для проведения установки потребуются следующие инструменты:

• пузырьковый строительный уровень;
• дрель либо перфоратор, которые предназначены для сверления бетона;
• рулетка;
• анкерные болты;
• шурупы, крестовая отвертка, вместо нее может применяться шуруповерт;
• болгарка, которая потребуется для распила металлических направляющих.

Перечисленные инструменты позволят выполнить монтаж потолка системы Армстронг наиболее качественно и быстро.

Осуществляем монтаж

Монтаж рассматриваемой системы потолков достаточно прост. И чтобы выполнить его самостоятельно, необходимо выполнять приведенные ниже действия по установленному стандартному алгоритму.

Алгоритм манипуляций при монтаже потолков системы Армстронг выглядит следующим образом:

1. Процесс установки потолка начинается с установки по периметру помещения угловых направляющих. Метод их крепления – полками вниз. Верхний край должен точно совпадать с линией, предварительно очерченной по периметру стены помещения. Для крепления уголков потребуется анкерные болты либо шурупы. Шаг установки болтов составляет не менее 50 см. В углах и местах стыка угловые направляющие подрезаются до нужного размера, немного сгибаются для удобства и надежности крепления.
2. Теперь крепежные узлы крепятся в поверхность старого потолка. За верхние петли к ним крепятся металлические подвесы. Крепление должно быть надежным, от него во многом зависит сохранность и качество потолков. Места крепления должны располагаться таким образом, чтобы шаг составлял не менее 1,2 м. До стены болты должны располагаться не менее чем в 60 см.
3. Там, где планируется установить светильник любого типа, в зависимости от его размеров и веса рекомендуется установить дополнительный каркас. Это позволит минимизировать риск обрыва светильника, надежно его зафиксирует в установленном месте потолка.
4. Теперь собираются основные направляющие. Они фиксируются на крючки подвесов, для чего используются специальные отверстия в них. Теперь направляющие распределяются на полках угловых профилей. При значительной длине стены и нехватке длины одного профиля они соединяются между собой из двух отрезков равной длины. Для этого используются специальные замки, которые находятся на концах реек. Фиксация также проводится при помощи зажимов-бабочек.
5. Далее идет черед продольных и поперечных реек. Благодаря наличию для них стандартных креплений монтаж их осуществляется максимально просто и быстро. Крепления надеваются в прорези по бокам направляющих. Установка каркаса, на который далее устанавливаются минеральные плиты, закончен. Остается для точности проверить его с помощью горизонтального уровня.
6. На следующей стадии осуществляется монтаж встроенных светильников, что даст возможность спрятать под конструкцией провода и коммуникации. И после укладки проводов и подключения светильников осуществляется монтаж минеральных плит. Делается это легким нажатием на них в места ячеек в каркасе. Делать это следует аккуратно, без сильного нажатия. Для простоты установки можно слегка сжать углы каждой плиты. Устанавливают их по диагонали, слегка выгибая наружной стороной.

Теперь при необходимости проведения планового ремонта, замены лампочек в светильниках плиты легко демонтируются. Они вынимаются также с помощью плавного нажатия и затем снова просто устанавливаются на место.

Следование приведенному алгоритму последовательных действий при монтаже потолков системы Армстронг позволит получить отличный результат. А также обеспечить созданной конструкции максимальную прочность и долговечность.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

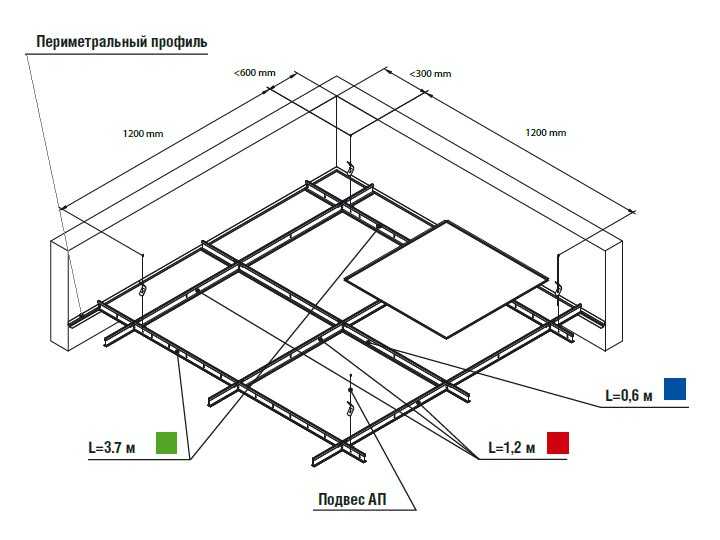

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.
Крепление пристенных профилей
Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков

При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать

В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).
Лучше нарисуйте план, а после приступайте к монтажу
На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.
Установка подвесов
На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.
Навешиваем несущие профиля и закрепляем их на крючках
Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.
Собираем решетку из профилей
Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

Установка плит в систему подвесных потолков Армстронг

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.

Монтаж потолка Армстронг — инструкция

Содержание статьи:

1. Преимущества потолка Армстронг

2. Инструкция по монтажу

Преимущества потолка Армстронг

На сегодняшний день подвесные потолки Армстронг приобретают все большую популярность, главным образом, по причине простого монтажа, ведь их можно устанавливать в производственных зданиях, в торговых площадях, а также при декорировании жилых помещений.

Основной особенностью конструкции являются незамысловатость и лаконичность. Ну а монтаж подвесного потолка типа Армстронг не вызывает трудностей. Кроме того, учитывая достаточно небольшую стоимость и разнообразие ассортимента декоративных деталей, такие потолки находят спрос у большого количества покупателей.

Перед тем, как ответить на вопрос, как смонтировать подвесной потолок Армстронг, давайте рассмотрим особенности самой конструкции. Основная комплектация Армстронга состоит из легких кассет, созданных на основе минерального волокна толщиной 20 мм. Такие кассеты крепятся при помощи металлических направляющих, которые собираются в подвесную конструкцию, прикреплённую к потолку при помощи подвесов 2 миллиметрового диаметра.

Такую конструкцию принято считать открытой, так как подвесная система намеренно не скрывается и становится частью декоративной конструкции потолка. Как правило, размер кассет варьируется от прямоугольных (размером 600х1200 мм) до квадратных (600х600 мм). Что касается дополнительного покрытия, то можно выбрать обычное либо влагоустойчивое. Последний вариант больше подходит для кухни или ванной комнаты, так как обеспечивает дополнительную защиту от влаги (прочитайте: «Потолок армстронг: технические характеристики конструкции»). Как правило, производители предоставляют наглядные фото декоративных кассет, что позволяет выбрать подходящий материал по своему вкусу.

Благодаря оптимальным техническим характеристикам, монтаж подвесного потолка Армстронг позволяет:

• Скрыть разнообразные коммуникации, начиная от вентиляции, и заканчивая компьютерными проводами и кабелями.
• Устанавливать противопожарные системы и решетки вентиляции.
• Устанавливать лампы и люстры.
• Создавать абсолютно независимую от основного потолка систему от идеально ровной до многоуровневой.
• Гарантировать огнеустойчивость, а также обеспечивать шумо- и тепло – изоляцию, что осуществляется благодаря использованию различных поверхностей и покрытий, наиболее популярными среди которых являются ячеистые кассеты или же перфорированные конструкции.

Основные возможности конструкции:

• Неограниченное расстояние от основного потолка, что позволяет устанавливать вентиляционную систему и кондиционер в образующееся пространство (прочитайте: «Расчет потолка армстронг: советы и рекомендации»).
• Быстрый доступ к подпотолочным коммуникациям (что не представляется возможным при установке других типов потолков).
• Широкий ассортимент деталей (от галогенных и светодиодных ламп до противопожарных и вентиляционных систем).
• Легкость трансформации конструкции.

Инструкция по монтажу

Очень желательно на начальном этапе установить все подпотолочные коммуникации. Кроме того, при установке встраиваемых коммуникаций на конструкцию, необходимо учитывать, что общий вес системы не должен превышать нагрузки 6,5 кг/кв. м. При большей нагрузке необходимо приобретать более прочную систему, способную выдержать нагрузки от 7 кг/кв. м (подробнее: «Подвесной потолок Армстронг своими руками: этапы монтажа»).

Первый этап: нанесение разметки

Как и при установке любого потолка, монтаж подвесных потолков Армстронг следует начинать с разметки. Определив необходимое расстояние под скрытые коммуникации, на стене ставится отметка (подробнее: «Устройство подвесных потолков типа Армстронг — особенности конструкции»). На данном этапе важно учитывать возможность спрятать все выступающие части подпотолочной конструкции и коммуникаций.

В случае планирования установки коммуникаций после монтажа потолка, нужно заранее измерить все элементы, что позволит максимально точно и с наименьшим зазором прикрепить потолок к перекрытию (прочитайте: «Как собрать потолок Армстронг»).

Ориентируясь на уже отмеченную точку на стене, нужно перенести метки на другие стены, и, соединив точки разметочным шнуром, отбить линии. Разметку можно делать при помощи лазерного или водяного уровня.

Второй этап: установка профилей

Технология монтажа подвесного потолка Армстронг на втором этапе состоит из того, что к уже отмеченным на стенах линиям крепятся профили L-образного типа. Для нарезания профиля нужного размера подойдут ножницы по металлу или обычная мелкозубчатая ножовка. А для разметки угловых соединений используют столярное стусло или транспортир.

На данном этапе схема монтажа подвесного потолка Армстронг также представляет собой установку направляющих. Как правило, они Т-образной формы, но могут различаться в длине: на длинных деталях есть прорези, в которые вставляются выступающие короткие профили. В результате установки подвесных потолков создается прямоугольная или квадратная ячейка с размером, подходящим под кассету.

Конструкцию начинают монтировать от центра, чтобы кассеты получились симметричными возле стен.

Третий этап: монтаж подвесов

Схема монтажа потолка Армстронг на третьем этапе заключается в навешивании направляющих при помощи специализированных подвесов. Тонкие металлические пруты продеваются сквозь изогнутую специальным образом пластину (лепесток).

Если лепесток не используется, то альтернативная технология монтажа потолка Армстронг может заключаться в крепеже путем использования толстой проволоки. Заранее выпрямленная, с целью минимизации деформирования от конструкционной нагрузки, она прикрепляется к профилям на три и более петли.

Для крепления конструкцию к потолочному перекрытию используют анкеры. Они имеют крюк или кольцо, на которые крепятся подвесы. Их размер зависит от типа материала крепежа, могут использоваться как дюбели, так и шурупы.

В первую очередь устанавливаются длинные направляющие, потом их соединяют короткими. Собранную в итоге решетку нужно выровнять по горизонтали с помощью уровня. Высота регулируется за счет изменения положения лепестков или же корректировки проволоки. Кроме того, спустя некоторое время систему необходимо еще раз подогнать, так как возможно провисание под нагрузкой всей конструкции.

Затем в собранную решетку устанавливаются кассеты Армстронг, а также дополнительные детали. Они укладываются в созданные каркасом полки.

Стеновые панели TECTUM с прямым креплением | Потолочные решения Armstrong — коммерческий

Стеновые панели TECTUM Direct-Attach обеспечивают прочные, устойчивые акустические варианты для широкого спектра применений.

• Страница данных
• Брошюра
• Монтаж
• устойчивость
• Очистка и дезинфекция
• паспорт безопасности
• Гарантия
• Спецификация

---

• CAD-файлы
• Файлы REVIT

Брошюра

• SUSTAIN: Высокоэффективные устойчивые потолочные системы
• Потолочные и стеновые панели TECTUM

Установка

• Руководство по установке — потолочные и настенные панели TECTUM с прямым креплением
• Руководство по установке — панели TECTUM с прямым креплением для применения в крытых плавательных бассейнах

Устойчивое развитие

• Сертификационное письмо на биологической основе — TECTUM Ceilings & Walls
• Объявить Этикетка — Потолочные и стеновые панели TECTUM
• EPD — Стеновые и потолочные панели TECTUM
• Сертификат FSC — Armstrong World Industries
• HPD — Стеновые и потолочные панели TECTUM
• ЛЕЭД 2009Вклад — Стеновые и потолочные панели TECTUM
• Вклад LEED v4 — Стеновые и потолочные панели TECTUM
• Сертификат TECTUM GREENGUARD

Паспорт безопасности

• SDS — Панели TECTUM, Натуральный
• SDS — Панели TECTUM, окрашенные

Подробнее…

---

Основные характеристики и производительность

• TECTUM Direct-Attach теперь имеет сертифицированную акустику UL® на панелях толщиной 1 дюйм с акустическими испытаниями и отчетами, которые соответствуют передовым отраслевым практикам
• Стеновые панели TECTUM High NRC имеют заводскую акустическую подложку, обеспечивающую повышенное звукопоглощение при экономии времени и труда
• Экологичность за пределами стандарта: нестандартные размеры толщиной 1 дюйм и все стандартные панели являются частью ассортимента SUSTAIN и соответствуют самым строгим на сегодняшний день отраслевым стандартам устойчивости
• Теперь вы можете установить TECTUM толщиной 1 дюйм на фермы и двутавровые балки для дополнительной акустики, сохраняя визуальную видимость открытой конструкции на настиле
• Теперь со скошенными длинными кромками, со скошенными короткими кромками доступно в качестве стандартной опции
• Отличное решение для снижения шума
• Отличное звукопоглощение – NRC до 0,85 (панель 1″, монтаж C-40)
• Может быть окрашен в полевых условиях до 6 раз без ухудшения акустических или противопожарных характеристик
• Доступны различные цветовые варианты на заказ
• Может механически крепиться к широкому спектру поверхностей, включая кирпичную кладку, гипсокартон, решетчатую систему из гипсокартона, дерево, фермы, двутавровые балки и т. д.
• USDA Биологический состав: 98%

Показать больше Показывай меньше

LEED  •  WELL  •  Living Building Challenge

Перерабатываемый/расширенный производитель соотв.	FSC (для древесины)
Управление энергопотреблением	Вторичное содержимое
Строительные отходы	Источники сырья
Региональные материалы Зависит от местоположения	Отчет об ингредиентах материала
Универсальный дизайн	Материалы с низким уровнем выбросов
ЭПД	Качество освещения
Биоматериалы	Акустика

Высокоэффективные устойчивые потолочные системы
Узнать больше

Living Building Challenge Compliance
Узнать больше

---

Настройка элемента

Показанный цвет может отличаться от реального товара.

!

Сожалеем! Один или несколько выборов, сделанных для этого ссылочного номера, больше не доступны. Попробуйте создать другую конфигурацию.

Потолочные панели TECTUM с прямым креплением | Потолочные решения Armstrong — коммерческий

Потолочные панели TECTUM Direct-Attach обеспечивают прочные, устойчивые акустические варианты для широкого спектра применений.

• Страница данных
• Брошюра
• Монтаж
• устойчивость
• Очистка и дезинфекция
• паспорт безопасности
• Гарантия
• Спецификация

---

• CAD-файлы
• Файлы REVIT

Брошюра

• Акустический дизайн: Брошюра о открытых пространствах конструкции
• Открытая структура: откройте возможности
• SUSTAIN: Высокоэффективные устойчивые потолочные системы
• Потолочные и стеновые панели TECTUM

Установка

• Руководство по установке — потолочные и настенные панели TECTUM с прямым креплением
• Руководство по установке — панели TECTUM с прямым креплением для применения в крытых плавательных бассейнах

Устойчивое развитие

• Сертификационное письмо на биологической основе — TECTUM Ceilings & Walls
• Объявить Этикетка — Потолочные и стеновые панели TECTUM
• EPD — Стеновые и потолочные панели TECTUM
• Сертификат FSC — Armstrong World Industries
• HPD — Стеновые и потолочные панели TECTUM
• Участие в конкурсе LEED 2009 — Стеновые и потолочные панели TECTUM
• Вклад LEED v4 — Стеновые и потолочные панели TECTUM
• Сертификат TECTUM GREENGUARD

Очистка и дезинфекция

• Рекомендации по очистке
• Руководство по дезинфекции

Паспорт безопасности

• SDS — Панели TECTUM, Натуральный
• SDS — Панели TECTUM, окрашенные

Подробнее…

---

Основные характеристики и производительность

• TECTUM Direct-Attach теперь имеет сертифицированную акустику UL® на панелях толщиной 1 дюйм с акустическими испытаниями и отчетами, которые соответствуют передовым отраслевым практикам
• Потолочные панели TECTUM High NRC имеют запатентованную заводскую акустическую подложку, обеспечивающую повышенное звукопоглощение при экономии времени и труда
• Устойчивость за пределами стандарта: нестандартные размеры толщиной 1 дюйм и все стандартные панели являются частью портфеля SUSTAIN и соответствуют самым строгим отраслевым стандартам соответствия требованиям устойчивого развития на сегодняшний день
• TECTUM Create! Direct-Attach толщиной 1 дюйм позволяет печатать нестандартные изображения и рисунки на потолочных панелях для создания уютных и здоровых интерьеров
• Установите TECTUM толщиной 1 дюйм на фермы и двутавровые балки для дополнительной акустики, сохраняя визуальную видимость открытой конструкции на настиле
• Теперь со скошенными длинными кромками, со скошенными короткими кромками доступно в качестве стандартной опции
• Отличное решение для снижения шума
• Отличное звукопоглощение – NRC до 0,85 (панель 1 дюйм, монтаж C-40)
• Может быть окрашен в полевых условиях до 6 раз без ухудшения акустических или противопожарных характеристик
• Доступны различные цветовые варианты на заказ
• Может быть механически прикреплен к широкому спектру поверхностей, включая кирпичную кладку, гипсокартон, решетчатую систему из гипсокартона, дерево, фермы, двутавровые балки и т. д.
• USDA Биологический состав: 98%

Показать больше Показывай меньше

LEED  •  WELL  •  Living Building Challenge

Перерабатываемый/расширенный производитель соотв.	FSC (для древесины)
Управление энергопотреблением	Вторичное содержимое
Строительные отходы	Источники сырья
Региональные материалы Зависит от местоположения	Отчет об ингредиентах материала
Дизайн для гибкости	Материалы с низким уровнем выбросов
ЭПД	Качество освещения
Биоматериалы	Акустика

Высокоэффективные устойчивые потолочные системы
Узнать больше

Living Building Challenge Compliance
Узнать больше

---

Настройка элемента

Показанный цвет может отличаться от реального товара.
