Устройство окна, устройство пластикового окна

Главная » Полезные статьи » Устройство окна

---

Из чего состоит оконо и какие у него есть элементы. Специфические названия и термины.

Как правило устройство окна сходно в не зависимости от используемого материала, но чаще всего встречается устройство пластикового окна. Нижи представленны освновные его элеменыт.

Рама — профиль, образующий коробку — сборочную единицу оконного или дверного блока рамочной конструкции, которая неподвижно закрепляется в проеме (стене).

Створка — профиль, образующий створку — сборную единицу оконного блока рамочной конструкции и соединенную с коробкой, как правило, посредством шарнирной или скользящей связи (фурнитуры).

Импост — профиль коробки, служащий для притвора створок и навески створок (делитель окна).

Стеклопакет — объемное изделие, состоящее из двух или трех листов стекла, соединенных между собой по контуру с помощью дистанцонных рамок и герметиков, образующих гермитически замкнутые контуры, заполненные осушенным воздухом или другим газом.

В зависимости от того, сколько листов стекла используется, различают однокамерыне (два листа стекла и воздушная камера между ними) и двухкамерный (три листа стекла и две воздушные камеры соответственно).

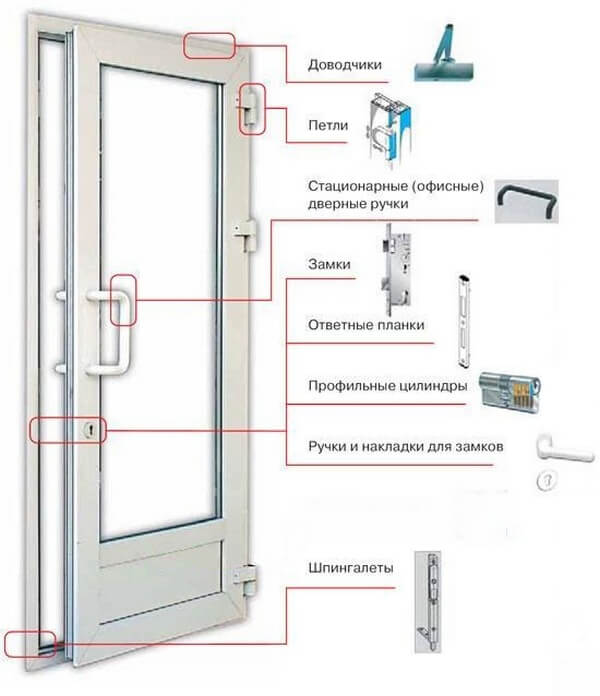

Фурнитура — ручки, шпинкалеты, запорные механизмы и прочие уствойства, обеспечивающие открывание створок, их фиксацию в каком-либо положении или запирание.

Откос (внутренний или внешний) — плоский и широкий профиль (панель), используемый для аккуратной отделки боковых поверхностей оконного проема.

Отлив — плоский и широкий профиль (лист железа), устанавливающийся снаружи окна и предназначенный для отвода дождевой воды  от окна.

Подоконник – деталь нижней части внутреннего обрамления оконного проема: доска, профиль или плита, укладываемая на уровне нижнего бруса оконной коробки и выполненная из дерева, ПВХ, камня, металла, железобетона.

Прочие оконные термины и названия окощиков (оконной тематики):

Балконный дверной блок – конструкция, состоящая из остеклённых рамных элементов, установленных в дверном полотне, и предназначенная для сообщения помещения с балконом (лоджией), естественного освещения помещения и защиты его от атмосферных и шумовых воздействий.

Боковой монтажный зазор – монтажный зазор между торцевой поверхностью оконной коробки и смежной с ней поверхностью оконного проема.

Деформационная устойчивость монтажного шва – способность шва воспринимать изменения линейных размеров монтажного зазора в заданных пределах (величина максимально допустимой деформации) с сохранением основных показателей при эксплуатационных воздействиях, выраженная в циклах.



Долговечность – характеристика монтажных швов, определяющая их способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами испытаний и выраженная в условных годах эксплуатации.



Звукоизоляция окна – характеристика, определяющая снижение величины наружного воздушного шума конструкцией окна.



Изоляция воздушного шума – способность ограждающей конструкции уменьшать проходящий через неё звук.



Камера – замкнутая внутренняя полость в профиле или стеклопакете, расположенная перпендикулярно направлению теплового потока.



Коробка (рама) – сборочная единица оконного или балконного дверного блока, рамной конструкции, предназначенная для установки в ней открывающихся (створок, фрамуг) или глухих остеклённых элементов.



Монтажный зазор – пространство между поверхностью стенового проема и плоскостями коробки оконного (дверного) блока.



Монтажный шов – элемент узла примыкания, который представляет собой комбинацию из различных изоляционных материалов, заполняющих монтажный зазор и обладающий заданными характеристиками.



Наплав – элемент притвора, образованный выступающей частью коробки (створки), имеющий паз для установки уплотняющей прокладки и перекрывающая створку (коробку) на величину размера притвора.



Оконная фурнитура – совокупность приборов и механизмов (петель, соединительных элементов и т. п. элементов), обеспечивающих открывание и закрывание окна. При этом, как правило, весь механизм управляется только от одной ручки.



Оконный блок – светопропускающая конструкция, состоящая из остеклённых рамных элементов (коробок, створок, фрамуг). Оконный блок может быть снабжён устройствами для проветривания помещений, шумозащитными клапанами, жалюзи, ставнями и др. элементами.



Оконный проём – проём в стене, предназначенный для установки одного или нескольких оконных блоков.



Окно – светопропускающий элемент стеновой конструкции, размещаемый в оконном проёме с откосами, и содержащий оконный блок, монтажные швы с уплотнителями предназначенный для естественного освещения и проветривания помещений и их защиты от атмосферных и шумовых воздействий. Может быть снабжено подоконной доской, деталями слива и облицовки.



Паропроницаемый герметик – эластичный герметик, применяемый для устройства наружного слоя монтажного шва и обладающий заданной паропроницаемостью при соответствующей толщине слоя.



ПСУЛ (Предварительно-сжатая уплотнительная лента) – предварительно сжатый эластичный пористый материал на основе полиуретана в виде ленты, как правило, прямоугольного сечения, пропитанный специальными составами. На одну из сторон уплотнительной ленты наносят клеевой слой, который может быть армирован стеклонитью (или другим материалом), и защищенный антиадгезионной пленкой.



Приведённое сопротивление теплопередаче окна – величина, обратная приведённому коэффициенту теплопередачи окна.



Приведённый коэффициент теплопередачи окна – величина, численно равная средней величине теплового потока, приходящейся на единицу площади окна, включая светопропускающее заполнение и непрозрачные (несущие) элементы, при разности внутренней и наружной температур воздуха в один градус.



Притвор – место примыкания открывающихся элементов оконного блока друг к другу или к обрамляющей их коробке.



Профиль – деталь коробки, створки, обвязки полотна из любого материала или комбинации материалов (деревянная деталь, поливинилхлоридный профиль, металлический профиль, в т. ч. комбинированный с термовкладышем).



Профильная система – набор профилей и комплектующих элементов, объединённых в единую конструктивную систему и оформленную технической документацией.



Рабочая толщина изоляционного слоя – диапазон размеров по толщине слоя герметика, необходимый и достаточный для обеспечивания функционирования монтажного шва с заданными характеристиками.



Силовое воздействие на монтажный шов – воздействие атмосферных факторов, давления ветра, усадки и температурных линейных деформаций элементов конструкции и других фактopoв.



Слой монтажного шва – составляющая часть (зона) монтажного шва, выполняющая определенные функции и отвечающая заданным требованиям.



Совместимость материалов – отсутствие отрицательных результатов взаимного влияния различных материалов узла примыкания в процессе его эксплуатации.



Сопротивление теплопередаче конструкции окна – величина, обратная коэффициенту теплопередачи.



Створка, створчатый элемент – остеклённая сборочная открывающаяся единица оконного блока, соединённая с коробкой посредством шарнирных связей.



Фрамуга – створчатый элемент оконного блока, имеющий откидное открывание, ограниченный горизонтальным импостом и профилями коробки и предназначенный для проветривания помещения.



Узел примыкания оконного блока к стеновому проему – конструктивная система, обеспечивающая сопряжение стенового проема (в том числе деталей наружного и внутреннего откосов) с коробкой оконного блока, включающая в себя монтажный шов, подоконник, слив, а также облицовочные и крепежные детали.



Фальц – часть поверхности профиля, образованная выступом одной из его частей.



Фронтальный монтажный зазор – монтажный зазор между наружной поверхностью оконной коробки и смежной с ней поверхностью оконного проема.



Ширина профиля – размер между лицевой наружной и внутренней поверхностями профиля.



Штапик – профиль, предназначенный для крепления стекла или стеклопакета в коробке или створке оконного или балконного дверного блока.



Эксплуатационное силовое воздействие на монтажный шов – воздействие на монтажный шов, возникающее в результате изменения деформаций стенового проема и коробки оконного блока вследствие изменения температурно-влажностных условий ветровых нагрузок в период эксплуатации.



Эксплуатационные условия – температурно-влажностные характеристики внутреннего микроклимата, региона строительства и установки монтажного шва.

Стеклопакеты

Окна пластиковые

Окна деревянные

Окна алюминиевые

устройство пластикового окна, стеклопакета, рамы

Окна ПВХ, в отличие от аналогов из дерева и алюминия, отличаются долговечностью, выглядят опрятно. Этот материал завоевал рынок очень быстро и остаётся в лидерах. Перед началом ремонта, каждому рекомендуется знать как устроена рама пластикового окна, в чем отличия моделей, которые предлагают производители.

Содержимое

Из чего состоит пластиковое окно, особенности конструкции

Материал из которого изготавливают пластиковые окна называется поливинилхлорид, сокращённо ПВХ. Он был выбран не случайно, основным свойством его является полный химический нейтралитет. Рама и стеклопакеты не образуют химической реакции с воздухом, дождем и прочими атмосферными явлениями. Их можно мыть любыми моющими свойствами, не повреждая и не растворяя поверхность.

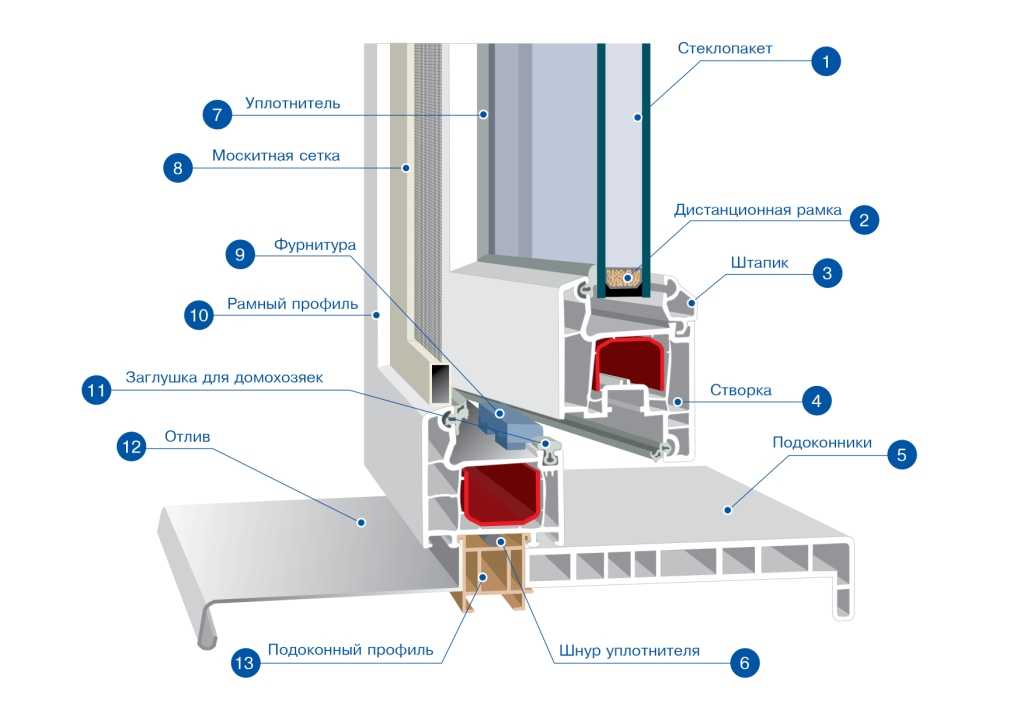

Устройство пластикового окна:

1. Рама (профиль). Эта часть конструкции располагается по периметру, вставляется в оконный проём. В ней фиксируется стеклопакет. Материал, из которого изготавливают её имеет различные модификации (защищать от взломов, быть усилена металлом и т.д.).
2. Стеклопакет. Это прозрачная часть, которая пропускает в дом солнечный свет. Отличаются они количеством стёкол, их герметичностью, свойствами в отношении проводимости тепла и солнечных лучей.
3. Створка. Часть (как правило половина) которая может открываться, крепится на фурнитуру. Она изготавливается из того же материала, что и рама. По всем сторонам створки устанавливают штапик. Место соединения с рамой уплотняют утеплителем, чтобы воздух не охлаждал помещение. Периодически требуется замена этого материала, со временем он изнашивается. Может изготавливаться как полноразмерная часть, так и в виде форточки. Наличие фурнитуры позволяет фиксировать створку и проветривать жилище.
4. Штапик. Это пластиковая накладка торца створки с прорезиненным основанием. С его помощью создаётся герметичность, внутрь помещения не проникает ветер, пыль, влага. Створка плотно прилегает к профилю.
5. Импост. Пластиковый профиль, усиленный армированием. Он делит окно пополам (или на несколько частей). С его помощью плотно держатся несколько створок.
6. Фурнитура. Сюда относятся все мелкие комплектующие детали, помогающие в эксплуатации. Это такие элементы как: ручка, планка, петли и пр. Так как она получает наибольшую нагрузку, изготовитель и материалы должны быть надежными. Разновидности фурнитуры: противовзломная, безопасная для детей и пр.
7. Подоконник. Крепится в нижней части, внутри, при стандартном варианте, его оставляют полым. Обладает высокими теплоизолирующими свойствами, имеет многокамерную конструкцию.
8. Отлив. Крепится с внешней стороны, внизу. Его задача – отводить воду снаружи вниз, чтобы она не затекала под раму.
9. Откосы. Устанавливаются внутри оконного проема по периметру, выполняются как в классическом белом цвете, так и в других вариантах, в зависимости от дизайна помещения.
10. Наличники. Крепятся на откосы со стороны стены, завешают конструкцию окна, окончательно оформляют оконный проём.

Рама для окон ПВЗ, в сравнении с изготовленными из дерева или металла, обладает улучшенными механическими свойствами.

Рама пластикового окна

К положительным эксплуатационным характеристикам относятся:

• качественная теплоизоляция;
• простой технологический процесс изготовления;
• легкий монтаж;
• эффективная защита от атмосферных явлений: нагревания, холода, ветра, влаги;
• возможность использования любых химических реагентов для очистки;
• разнообразие дизайнерских идей;
• невысокая стоимость.

Главные минус: горючесть. Негативные отзывы связаны в основном с неправильной установкой конструкции.

Пластиковое окно в разрезе

Внешне конструкция пластиковых окон выглядит одинаково. Сотни производителей представляют модели окон, которые неопытному покупателю отличить невозможно. Если не знать об основных характеристиках, плохой выбор становится очевидным только со временем, когда рама перестаёт справляться со своим функционалом: начинает пропускать влагу, ветер и пр.

Чтобы избежать разочарования, нужно заранее ознакомиться с описанием вариантов строения профиля из ПВХ и основными параметрами в деталях.

Толщина материала

Внутри конструкция рамы полая с перегородками. Также устанавливается армированное усиление по периметру рамы, для плотности. Воздух оставляют внутри для лучшей теплопроводности. При этом имеет значение длина в ширину стенок с внутренней и внешней стороны.

Производители делят рамы по ширине стенок на 3 класса:

• Класс А. Он считается лучшим, обеспечивает идеальную теплоизоляцию. Толщина внешней стенки составляет от 2,8 мм. Внутренний короб от 2,5 мм.
• Класс В. Подвержен деформациям, используется при строительстве помещений общественного пользования (подъезды, магазины и пр.). Наружная стенка здесь имеет толщину от 2,5 мм, внутренняя от 2,0 мм.
• Класс С. К нему относятся конструкции с тонкими рамами, которые используются в нежилых зданиях: на складах, в производственных помещениях. Толщина строк здесь меньше до 2,4 мм по внешней стенке и 1,9 мм по внутренней.

Конструкция армированного профиля обеспечивает его жесткость, поэтому толщина стенок имеет принципиальное значение.

Ширина рамы

Этот показатель определяет тип стеклопакета, который профиль может выдержать без проблем. Чем шире оконная рама, тем толще стеклопакет в него поместится. А значит она будет лучше держать температуру в помещении.

Также ширина оконной рамы влияет на монтажные размеры, они имеют значение при установке. Широкие профили увеличивают общий вес конструкции. При установке на балконе, это один из важнейших показателей, который нужно учитывать.

Стандартная ширина 58-80 мм, этого хватает для климата в средней полосе России. Для суровых холодных регионов применяется ширина до 120 мм. Также они изолируют от звуков с улицы.

Устройство стеклопакета

Стекло, которое мы привыкли видеть, состоит из нескольких прозрачных пластин, соединённых между собой. Между ними остаётся небольшое пространство, которое либо оставляют нетронутым, либо заполняют инертным газом, для сохранения теплоизоляционных характеристик. Последний способ применяют только на премиум классе.

Пакеты делятся на камеры, например, 2 стёкла и пустое пространство между ними – это однокамерный стеклопакет. Если установлено 3 стекла и 2 пространства – двухкамерный и так далее.

Армирование металлом

Чтобы конструкция была жёсткой, пластик не поддавался деформации, внутрь по периметру устанавливается металлический каркас. Благодаря ему сохраняется форма оконной рамы, не образуются вмятины в связи с эксплуатацией оконных створок, воздействия температур.

Армирование выполняется в соответствии с размерами:

• если рама небольшая, достаточно усиления составных частей 2-х створок – Г-образное армирование;
• если размером до 1,9 м. в высоту, используется П-образная форма каркаса;
• для панорамных металлопластиковых окон, на больших площадях, лоджиях и пр. усиление проводится по периметру, каркас называется замкнутым и имеет наибольшую жёсткость.

Камеры профиля

Не надо путать их с камерами стеклопакета. В сечении внутри рама полая и разделена стенкой и перегородками. Чем больше внутри составляющих разделённых пустот, тем теплее и тише будет в помещении. Соответственно, чем тоньше ширина рамы, тем меньше камер в ней содержится. Для 58-миллиметровой ширин норма 3 камеры. Если ширина 90 мм, норма 6 камер.

Каждое пустое пространство имеет свой функционал в составе конструкции: крепит фурнитуру, отводит влагу и пр. Располагаются они согласно технологии. Чаще всего используется 3-5 камерные профили. Разницы между 3-х и 4-х камерными почти не ощущается, а вот в сравнении с 6-ти камерными будет заметна.

Однородность материала

Сам пластик должен быть гладким, без склеек. Поверхность некачественного материала может быть зернистой, с разводами или иметь неоднородный цвет. В этом случае высока вероятность, что куплена подделка и в эксплуатации такие рамы проявят себя плохо.

Чтобы отличить недобросовестного производителя, нужно посмотреть печатную надпись внутри. На качественных материалах указывают наименование фирмы-изготовителя и ряд чисел, обозначающих номер станка, который штамповал профиль, дату производства — лазерная маркировка.

Лучшие бренды-производители

Лидирующей страной в этой области считается Германия. Их конструкции отличаются качественным материалом, новейшими технологиями сборки. Внешний вид таких рам сохраняется надолго, со временем пластик не меняет цвет и выглядит красиво. Это касается и цветного материала, он не выгорает. Некоторые ведущие компании имеют заводы в России, поэтому цена не завышена, доступна для большинства граждан.

Rehau

Продукция этой компании имеет отличное качество, лучшие характеристики, профили выглядят красиво. Существует она уже более 50 лет, регулярно обновляет технологию производства, улучшая качество сборки.

На российском рынке представлено 6 типов профилей Rehau. В них установлено от 3 до 6 камер, ширина от 60 до 80 мм. Последние модели имеют уменьшенную высоту рамы, а значит в помещение проникает больше света, на качество конструкции это не влияет. Цены средние, доступные.

KBE

Одна из самых распространённых фирм в России. Использует долговечные материалы, выдерживающие температуры от -50 до +50 градусов. Отличаются экологичностью используемого пластика, изделия КВЕ рекомендовано использовать в медицинских и образовательных учреждениях. Ширина рам от 58 до 70 мм, есть дорогие модели и эконом-класса, производятся по немецким технологиям.

Proplex

Молодая российская компания, выполняет работу по инновационным технологиям. Успешно применяет разработки австрийских специалистов. Радует покупателей высококачественной сборкой конструкций, использует лучшие материалы и старается держать приемлемые цены. Ширина от 58 до 127 мм. Работает над модернизацией технологии производства постоянно.

VEKA

Ещё одна компания из Германии, которая зарекомендовала себя десятками лет безупречной работы. Выпускает традиционные и разноцветные рамы, которые не поддаются изменениям температуры на улице, не покрываются жёлтым и не теряют цвет со временем, окрашивает их по шкале RAL. В конструкции используется каучуковый уплотнитель, который не деформируется и не разрушается под действием атмосферных явлений. Рамы могут устанавливаться в любых российских регионах. Ширина от 58 до 90 мм.

Trocal

Появилась на рынке в 1954 году. Одна из первых компаний, которая занялась производством окон ПВХ. Выпускает множество моделей с декоративной отделкой, ламинирует рамы, покрывает их акриловой краской и т.д. В процессе изготовления использует инновационные технологии и материалы Greenline. Изделия обеспечивают качественную теплоизоляцию, не пропускают шум с улицы, пыль и влагу. Ширина 70 мм.

Salamander

Производятся непосредственно в Германии, отсюда цена немного выше, чем у аналоговых компаний с производством в РФ. Материалы и качество сборки ничем не хуже Veka или Rehau. Ширина от 60 до 76 мм.

Пластиковые окна Salamander

Зная об особенностях строения профилей ПВХ детально, сделать выбор значительно проще. Сейчас существует несколько сотен производителей, среди которых есть много достойных.

О чем ещё надо знать?

Есть несколько нюансов, о которых лучше знать перед покупкой:

1. Не бывает качественных дешевых материалов. Среди производителей, лучше ориентироваться на популярные марки. При этом обязательно проверять подлинность продукции, знаменитых изготовителей нередко подделывают.
2. Проверьте как устроено уплотнение рамы. Оно должно быть двойное, чтобы избежать скопления влаги, а значит испарения, конденсата на стеклопакетах и появления бактерий, размножения плесени.
3. Для установки дома или на даче рекомендуется покупать двухкамерный профиль. Окно состоит из 3-х листов стекла и 2-х воздушных камер. Этого вполне достаточно для температуры средней полосы России.
4. Часто пытаются выдать за качественный профиль, который называют объектным. Это тонкая рама, которая не используется в местах, где живут люди, но выглядит как обычная. Недобросовестные продавцы могут представлять ее как стандартную 2-х или 3-х камерную. На них, как правило, значительно ниже цена и на маркировочной пленке присутствует надпись «object», энджин, тендер и подобные.
5. Важно не только качество, но и соблюдение технологии монтажа. Выбирайте проверенную, желательно знакомыми людьми, фирму-установщика.
6. Существует 3 класса окон: эконом, стандарт и премиум. Оптимальными считаются стандарт и премиум, эконом не подходит для жилых помещений. Уговоры продавцов, применяющих отвлекающую терминологию, здесь слушать не надо.
7. Уплотнитель рамы и стеклопакета должен быть из резины. Полиуретан, который иногда ставят производители, может деформироваться под тяжестью и температурой. Тогда придётся делать регулировку.
8. Фурнитура должна быть выпущена из нержавеющих, не ломких материалов, по европейским стандартам качества.
9. На раме должны быть вентиляционные щели, поддающиеся регулировке. Тогда створки будут реже открываться и затормозится износ.

Лучшими считаются профили российского производства по немецким технологиям. Они продают высококачественный материал, который не будет деформироваться на солнце, желтеть или трескаться.

Перед покупкой рекомендуется запросить сертификат качества у продавца. Часто встречаются подделки под этих производителей, которые можно отличить по цвету (они темнее), отсутствию или странной маркировке, разнице в цвете между штапиком и профилем.

Качество китайских, турецких рам, а также фурнитуры из этих стран оставляет желать лучшего. Попытка сэкономить несколько тысяч может обернуться полной заменой окна через непродолжительное время.
