Стабильная форма и правильное положение активных створок – основа герметичности и нормального открытия/закрытия окон. В процессе их эксплуатации нередко случаются перекосы и разбалансировка фурнитуры. Это влечет за собой разгерметизацию, провисание, недостаточно сильный прижим створок и последующее ухудшение теплотехнических характеристик ПВХ-окон. Большинство из перечисленных проблем можно оперативно решить при помощи регулировки. Для устранения каждой неисправности предусмотрена своя технология. От правильного выбора вида регулировки зависят сроки ремонта окон и восстановление их первоначальных характеристик.
Регулировка с расклиниванием стеклопакета
Эта технология позволяет восстановить правильную форму активных створок. Основной признак их перекоса – проблемы с открытием окна, которые не получилось решить при помощи регулировки петель.
Подтвердить диагноз можно при помощи рулетки – для этого достаточно измерить диагонали створки. При перекосе они разные, и выровнять их можно только при помощи метода регулировки с расклиниванием стеклопакета.
Ширина и высота стеклопакета должна быть минимум на 10 мм меньше аналогичных размеров светового проема в активной створке. Благодаря этой разнице в размерах без проблем устанавливают и извлекают стеклопакеты. Образовавшиеся по периметру щели обеспечивают компенсационный (амортизирующий) эффект, который необходим при возможном изменении размеров и формы створок. Благодаря ему стеклопакеты в процессе деформации защищены от избыточных нагрузок.
Ширину щелей регулируют при помощи специальных рихтовочных пластин. Они выполняют функцию распорок, а также равномерно распределяют массу по периметру стеклопакетов. Рихтовочные пластины в профессиональной среде имеют второе название – мосты. Их устанавливают по определенным правилам, нарушение которых провоцирует деформацию.
- черный – 6 мм;
- зеленый – 5 мм;
- желтый – 4 мм;
- красный – 3 мм;
- синий – 2 мм;
- белый – 1 мм.
Несколько вариантов размеров нужны для того, чтобы при необходимости можно было отрегулировать форму створки. Ведь стеклопакеты тоже выполняют функцию каркаса, который обеспечивает стабильность конструкциям из ПВХ-профилей. Сами по себе пластиковые створки могут деформироваться даже при незначительных механических нагрузках и температурных колебаниях. При помощи мостов можно менять ширину щелей и восстанавливать форму створки. Достаточно выбрать пластины нужной толщины.
В качестве одной из основных причин нарушения формы створок необходимо рассматривать ошибки при установке стеклопакетов в световых проемах. Для выявления и подтверждения проблемы понадобится сначала снять штапики, а затем проверить состояние и расположение рихтовочных пластин.
Если рихтовочные пластины разместили ближе к центру, створка с высокой долей вероятности деформируется. В этом случае может даже треснуть стеклопакет. При увеличении размеров сторон активной створки расстояние между пластинами и углами может быть увеличено до 80–150 мм. Величину сдвига должен определить на месте мастер.
Сложная регулировка створки (с разборкой стеклопакета)
Нарушение технологий при изготовлении стеклопакетов тоже способно спровоцировать перекос окон. В этом случае причины нарушения геометрии створок следующие:
- использование некачественного герметика;
- ошибки при резке стекла – неодинаковые диагонали;
- сокращение сроков изготовления – герметик не успевает застыть.
Иногда перекос створки удается устранить при помощи рихтовочных пластин разной толщины.
Это самый простой и быстрый способ, но он не всегда помогает. К тому же створку снова может перекосить в процессе эксплуатации.
Чтобы гарантированно восстановить правильную форму, нужно разобрать стеклопакет, устранить перекосы и снова собрать его с соблюдением технологий. Дальнейшие этапы ремонта полностью дублируют метод регулировки с расклиниванием стеклопакета в световом проеме.
Регулировка окна с ручным дистанционным управлением
Речь идет об оконных блоках с подъемными или откидными фрамугами, для управления которыми используется рычажный механизм. Эта система управления позволяет дистанционно открывать и закрывать активные створки. Рычажный механизм представляет собой жесткую или гибкую тягу, передающую команды от ручки к фурнитуре окна. В процессе эксплуатации происходит разбалансировка этой системы управления, поэтому ее нужно периодически настраивать. Регулировка требуется в следующих ситуациях:
- тугой ход ручки;
- недостаточный прижим фрамуги;
- появление скрежета и скрипа во время закрытия или открытия окна.
Перечисленные поломки случаются вследствие разных факторов – поломка углового переключателя или появление проблем с гибким шнуром, разбалансировка кронштейнов створки, проблемы с ходом тяговых и поперечных штанг. Точную причину можно установить только после осмотра мастером.
Регулировка прижима створки
Нормальный прижим активной створки обеспечивают эксцентрики (цапфы), расположенные по ее периметру на внутренней стороне профилей. При переводе ручки в режим «закрыто» они заходят за ответные планки, закрепленные на раме или импосте, и притягивают активную створку к раме.
Сила прижима зависит от положения, в котором находятся эксцентрики. Для нормальной эксплуатации окна предусмотрено 2 режима – летний и зимний. Необходимость в таком функционале объясняется колебанием размеров ПВХ-профилей. Такие изменения зависят от окружающей температуры. Летом пластик немного расширяется, поэтому прижим должен быть слабее.
Зимой, наоборот, створку нужно сильнее притягивать к раме.
Регулировка прижима требуется 2 раза в год – весной и осенью. Для этого нужно провернуть все эксцентрики на створке. При повороте они смещаются относительно центральной оси. Если эксцентрики выступают немного вперед, они сильнее прижимают створку. Чтобы их сместить вперед или назад, достаточно оттянуть на себя головку и повернуть ее вправо или влево.
У некоторых марок оконной фурнитуры для регулировки запорных цапф понадобится шестигранный ключ. Его нужно вставить в гнездо на лицевой плоскости эксцентрика и провернуть вправо или влево. Это позволит усилить либо ослабить прижим створки. Обычно свободный ход цапф составляет по 0,8 мм в каждую из сторон.
Регулировка по горизонтали и вертикали, изменение силы прижима и смазка фурнитуры
Активные створки можно смещать вправо-влево и поднимать или опускать.
Чтобы изменить их положение в этих плоскостях, необходимо регулировать петли. Это нужно делать при провисании или незначительном перекосе. С помощью регулировки петель можно прижать створку к раме – такая необходимость обычно возникает при некорректной работе запорных цапф (эксцентриков) после их перевода в зимний режим.
Регулировка створки нижней петлей
Чтобы поднять или опустить створку, необходимо снять защитный пластиковый кожух с нижней петли и вставить в нее сверху шестигранный ключ. Его вращение позволит на несколько миллиметров изменить уровень по вертикали. Чтобы поднять створку, нужно крутить ключ по часовой стрелке, а опустить вниз – против. Для регулировки нижней части активной створки вправо или влево необходимо вставить шестигранник в головку бокового винта. Вращение ключа обеспечит ход в 2 мм в каждую из сторон.

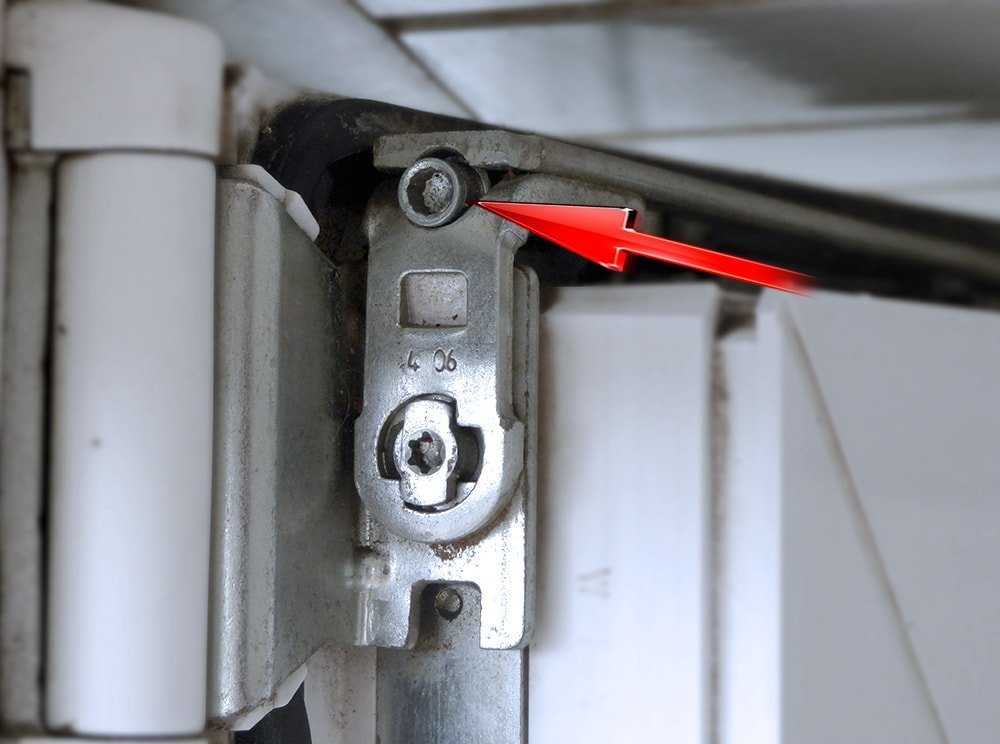

Регулировка створки верхней петлей
Эта регулировка позволяет сдвинуть верхнюю часть активной створки вправо или влево.
Чтобы добраться до винта на петле, необходимо сначала распахнуть окно. Головка с выемкой шестигранной формы находится под откидными ножницами. Для регулировки необходимо просунуть ключ в щель между профилем и металлическим уголком и немного подкрутить или ослабить винт.
Регулировка прижима
В некоторых случаях требуется дополнительная регулировка прижима, которую выполняют при помощи оконных петель. Такая необходимость возникает при ощутимом смещении створки – из-за сильного сдвига некоторые эксцентрики не заходят до конца на ответные планки. Это становится причиной продувания.
Для устранения проблемы сначала необходимо выяснить, какие именно эксцентрики не заходят полностью за ответные планки. Сделать это просто – нужно закрыть створку и оттянуть ее руками на себя. В тех местах, где она на несколько миллиметров отойдет от рамы, эксцентрики сместились относительно ответных планок и не выполняют свою функцию. Чтобы восстановить их работоспособность, требуется немного сдвинуть створку в нужном направлении.
Чаще всего эта проблема возникает из-за провисания петель, но иногда даже незначительный перекос способен привести к частичной разгерметизации окна. При восстановлении правильного положения эксцентриков, расположенных на вертикальных сторонах, сначала рекомендуется приподнять створку, затем проверить качество прижима. Только потом стоит смещать ее вправо или влево. При регулировке положения цапф на горизонтальных ребрах действовать нужно в обратной последовательности.
Смазывание фурнитуры
При умеренной и интенсивной эксплуатации створки смещаются по вертикали или горизонтали вследствие увеличенной нагрузки на подвижные элементы механизмов открытия. В процессе открытия/закрытия окон сбиваются первоначальные настройки фурнитуры, вследствие чего створка начинает цепляться за раму или недостаточно сильно прижимается к ней. Обычно такая проблема возникает по причине замедления хода подвижных элементов фурнитуры.
Чтобы предупредить подобную ситуацию, достаточно смазывать фурнитуру дважды в год.
Для смазывания лучше всего использовать не трансформаторное масло, а специализированные составы с добавлением силикона. Они отталкивают грязь и воду, до минимума снижают трение и не превращаются со временем в вязкие сгустки. Смазывать нужно все подвижные элементы – ножницы, цапфы, петли, эксцентрики.
Выравнивание геометрии створки окна
Неправильная установка стеклопакетов – лишь одна из причин изменения геометрии форм створок. Причин появления перекосов несколько:
- прогиб вертикальной «петлевой» части сворки;
- избыточные нагрузки – на створки облокачиваются, вешают тяжелые предметы;
- стеклопакеты (двойные или из триплекса) имеют слишком большой вес, что провоцирует изгибы профильной конструкции;
- превышение при проектировании допустимых размеров активной створки;
- изготовление стеклопакета меньших размеров;
- провисание угла створки под ручкой – прямоугольник постепенно превращается в параллелограмм.
Иногда деформации происходят по причине усадки фундамента здания (новостройки). В этом случае изменение геометрии рамы автоматически провоцирует проблемы с открытием активной створки, которая имеет правильную форму и размеры.
Во всех перечисленных случаях исправление формы створки окна представляет собой комплексное мероприятие. Оно состоит не только из выемки стеклопакета и его расклинивания. Восстановительные процедуры могут включать в себя регулировку фурнитуру, замену уплотнителей, увеличение количества запорных цапф и выравнивание рамы.
Почему не стоит самостоятельно выравнивать створки
Выравнивание формы створок и придание им правильного положения многие не воспринимают всерьез. На самом деле эти процедуры ничем не проще процессов изготовления и монтажа окон. Как сложная, так и простая регулировка активных створок требует наличия профессиональных навыков.
Без их наличия можно:
- разбить стеклопакет;
- нарушить работу фурнитуры;
- поломать штапики;
- повредить петли или эксцентрики;
- еще сильнее перекосить створку.
В подавляющем большинстве случаев самостоятельная регулировка створок, связанная с приданием ей правильной геометрии, не дает положительного эффекта. С регулировкой петель и корректировкой прижима дела обстоят лучше, но и здесь есть свои подводные камни. Без знания нюансов можно снизить рабочий ресурс фурнитуры.
Дополнительный аргумент в пользу привлечения к регулировке специалистов – ответственные компании предоставляют гарантию на свои услуги. Если какой-то элемент окна поломается после самостоятельной регулировки, никто не компенсирует его стоимость. Даже в тех случаях, когда на окна еще действует гарантия от производителя.
Любой сбой в работе активных створок – повод сразу же пригласить специалиста для осмотра.
Задержка в таких случаях чревата усугублением проблем и может привести к более серьезным поломкам окна. Проблему проще всего решить, когда она обнаружена на начальной стадии. Со временем ситуация усугубляется. Особенно это актуально для створок с разными диагоналями, у которых могут треснуть стеклопакеты и разойтись сварные швы.
Регулировка пластикового окна. Пошаговая инструкция
Чтобы пластиковое окно исправно выполняло свои функции и прослужило больше гарантийного срока, ему необходимы профилактика и уход. Помимо мытья оконного блока и смазывания его элементов, необходимо производить регулировку оконной фурнитуры. Регулировку окон ПВХ следует выполнять два раза в год: летом, чтобы способствовать проветриванию, и зимой для предотвращения сквозняков и сохранения тепла в помещении.
Уведомляем! Если вы заказывали окна в нашей компании, при возникновении любых неисправностей, не устраняйте их самостоятельно. Обратитесь к нам по телефону, мы поможем: 8 029 2-150-150 МТС
Регулировка прижима створки
Современный стеклопакет способен пропускать воздушные потоки.
Это позволяет контролировать их поступление в помещение: зимой можно сократить поток воздуха, а летом – усилить.
Для проверки необходимости настройки прижима можно поднести горящую спичку или зажигалку к закрытой створке. При наличии продувания пламя будет дрожать или вовсе погаснет.
В основном регулировка окна заключается в регулировке силы прижима створки или регулировке зима-лето. В зимний период силу прижима створок увеличивают, во избежание продувания, а в летний – снижают.
Регулировка проводится вращением запорных цапф, представляющих собой металлические выступы с отверстием для инструмента, располагающиеся на боковой стороне открывающейся створки.
Цапфы имеют различные формы, поэтому для их поворота могут быть использованы шестигранники, плоскогубцы или отвертки. Прежде чем осуществить поворот, механизм следует немного оттянуть на себя и лишь после этого начать поворачивать.
Оконная цапфа имеет три положения: «лето» — слабый прижим створки, «зима» — сильный, «нейтральное» — стандартное положение.
Перед регулировкой элемент нужно оттянуть и только потом поворачивать. Для установки «зимнего» режима круглую цапфу нужно повернуть таким образом, чтобы отметка на ней (риска, точка) была повернута в сторону улицы. При установке «летнего» режима отметку должна быть направлена во внутрь помещения, а при нейтральном принять вертикальное положение. В случае с овальной цапфой режимы должны выглядеть следующим образом: «зима» — горизонтальное положение, «лето» — вертикальное, «нейтральное» — наклонное, под углом.
Такую настройку необходимо проводить каждый раз при смене времени года. Если прижим створки оставить в «зимнем» режиме и не менять, то это приведет к быстрому изнашиванию уплотнительной резинки с последующей ее заменой.
Регулировка петель створок
Оконная рама имеет в своей конструкции верхнюю и нижнюю петли, в которых можно подтянуть или ослабить винты. Однако они по-разному устроены и требуют соответствующей регулировки.
Регулировка петель необходима в следующих случаях:
- некачественный монтаж пластикового окна;
- изнашивание уплотнителя;
- усадка оконной конструкции;
- неисправность элементов поворотно-откидного механизма;
- неправильная эксплуатация окна.
Вследствие всего этого невозможно плотное и полное закрытие створки.
Верхняя петля
При полном открытии створки Вы увидите, что оконное полотно отодвигается от рамы. Чтобы ее прижать необходимо поворачивать винт слева направо.
Также на верхнем поворотно-откидном механизме имеется болт, регулировка которого позволяет более точно изменять плотность прилегания оконной створки. Чтобы добраться до него необходимо надавить блокиратор и повернуть ручку окна кверху в режим проветривания. Оконная створка отодвинется от рамы и повиснет на нижней петле. При закручивании болта необходимо оставить свободное пространство между рамой и створкой, т.к. при закрытии окна в нем будет располагаться поворотно-откидной механизм.
Нижняя петля
На нижней петле имеются два винта. Первый регулируется по горизонтали и расположен с боковой стороны.
Второй винт находится внутри поворотного механизма и настраивает оконное полотно по вертикали. Чтобы найти винт, нужно снять пластиковую накладку с петли.
Поворот справа налево приподнимает полотно, слева направо опускает.
Важно выполнять все действия медленно и осторожно. Нельзя на полную затягивать или раскручивать винты. Поворачивать их нужно на ¼ оборота и немного прикрывать створку, чтобы контролировать изменение положения рамы. Как только все будет отрегулировано, следует еще слегка подкрутить болты.
Регулировка оконной ручкиОконная ручка не влияет на степень прижатия створки и не относится к регулировке окна. Однако она может перестать работать или шататься. Чтобы ее подтянуть необходимо сдвинуть в сторону пластиковую накладку и подкрутить расположенные под ней болты.
При образовании ржавчины на металлической фурнитуре, например на верхнем откидном механизме, ручка может и вовсе не поворачиваться. Для устранения проблемы необходимо смазать петли синтетическим маслом.
Нужна консультация менеджера? Звоните 8 029 2-150-150 МТС !
Как отрегулировать оконную створку
Реклама
Продолжить чтение
Даже если оконная рама имеет правильную квадратную форму, бывают случаи, когда оконная створка не устанавливается на место должным образом.
Конрад Маст, менеджер по поддержке установки окон ProVia, демонстрирует легкость, с которой оконная створка может быть отрегулирована для идеальной посадки.
· спонсируется
ASCEND® Особенности Долговечная производительность, простота установки и превосходное соотношение цены и качества
Внешний вид натурального дерева с более быстрой установкой и меньшими общими затратами по сравнению с фиброцементом и инженерной древесиной – ASCEND.
· спонсируется
Создание привлекающего внимание рабочего пространства
Рабочее пространство может быть больше, чем просто функциональным; это тоже может быть красиво! Создайте свое рабочее пространство с Wellborn Cabinet!
Финансы · спонсируется
Совершайте больше сделок с Foundation Finance!
Наш НОВЫЙ льготный кредитный запрос для предварительного квалификационного отбора — это быстро, просто и не повлияет на кредитный рейтинг вашего клиента.* Используйте его сегодня, чтобы помочь закрыть больше продаж.
…
Товары — Обустройство дома · спонсируется
Металлическая кровля из штампованных панелей ProVia обеспечивает большую прибыль на единицу работы
Узнайте обо всех преимуществах продажи этой высококачественной кровли из штампованных металлических панелей и шифера.
Товары — Обустройство дома · спонсируется
Установка новой сантехники эффективно и своевременно, без капитального ремонта!
Продукты Saniflo дают вам возможность добавить полноценную ванную комнату, кухню или прачечную в любом месте!
· спонсируется
Эффективная оконная отделка с отделкой MasterFit™
Отделка ProVia MasterFit™ экономит время и усилия ремонтников. Скошенный корпус с системой запирания врезным и шиповым замком сокращает объем работ по отделке на месте и обеспечивает…
Дизайн · спонсируется
PanoLock® — это единственный многозапорный замок, совместимый с большинством стандартных фурнитур.
Инновационная система адаптеров позволяет PanoLock работать со многими наборами ручек и большинством замков.
Schlage, Emtek, Kwikset, Gatehouse, Baldwin, Brinks,…
· спонсируется
Повысьте качество ПВХ-отделки Kleer с помощью надлежащих методов монтажа.
Правильная установка отделки ПВХ Kleer может придать дому привлекательный внешний вид на долгие годы. Вот несколько быстрых и простых советов, о которых следует помнить…
· спонсируется
Вы упускаете возможности для развития своего бизнеса?
Вы недавно сравнивали кредиторов по ремонту жилья? Ваш провайдер должен иметь большой опыт работы в банковской сфере и в содействии развитию бизнеса!
· спонсируется
Компания DaVinci Roofscapes запускает новую кровлю из сланцевого композита в провинции
Созданная по образцу настоящего сланца, 12-дюймовая сланцевая плитка «Провинция» шириной 12 дюймов имеет фиксированную 8-дюймовую экспозицию, напоминающую историческую природу с неповторимой красотой.
Рынок реконструкции, по прогнозам, сократится к 2024 году
Выбор профессионалов: отслеживание ключевых показателей эффективности в режиме реального времени с помощью платформы обмена данными
Цикл положительных отзывов: 4 способа создать компанию на основе коллективного успеха
Реклама
Реклама
Проблемы со створчатым окном и когда обращаться за помощью по ремонту
Створчатое окно — это, возможно, самая старая форма подвижного окна↗, и, по сути, оно прикреплено к раме на петлях, поэтому окно открывается так же, как дверь.
Индивидуальная оконная панель створки называется створкой. Со временем вы можете столкнуться с проблемами с оконной створкой, рамой или фурнитурой.
Выбирая стили окон для своего дома, важно понимать потенциальные проблемы с ними и способы их решения. В этом посте мы рассмотрим некоторые из наиболее распространенных проблем с оконными створками.
Как работают створчатые окна?
Створчатые окна крепятся на петлях вверху и внизу каждой створки. Многие створчатые окна имеют несколько створчатых створок, и каждое открывается независимо от других, но если они собираются вместе в центральной точке, они могут иметь общую защелку или систему блокировки.
Петля или петли используются для обеспечения устойчивости окна при открывании и закрывании. Рукоятка и система передач, прикрепленные к этим рычагам, позволяют открывать и закрывать окно, поворачивая рукоятку.
Все эти компоненты содержат движущиеся части, которые необходимо обслуживать для правильной работы, и именно здесь возникает большинство проблем.
Распространенные проблемы с оконными створками
Каковы наиболее распространенные проблемы с оконными створками? Их несколько, и на некоторые из них, вероятно, распространяется гарантия производителя.
1. Створчатое окно не закрывается полностью
Это распространенная проблема, которая может быть вызвана несколькими причинами. Петли могут заклинить, застрять или повредиться. Также на створке створки может быть мусор или грязь, прилипшие снаружи, что затрудняет ее закрывание.
Также убедитесь, что замок не находится в запертом положении и не мешает окну полностью закрыться. Быстрый осмотр часто выявляет проблему.
2. Створчатое окно застряло
Если створчатое окно заклинило, сначала убедитесь, что замок не защелкивается и не заедает. Если он по-прежнему отказывается открываться, попробуйте аккуратно выдвинуть его наружу. Часто в стареющих створчатых окнах шарнирные рычаги могут застрять или повредиться, и попытка открыть их силой может привести к серьезным повреждениям.
В этот момент вызовите местного специалиста по окнам, чтобы он осмотрел окно и сделал ремонт. На некоторые окна может распространяться гарантия.
3. Сломанная оконная рукоятка
Возможно, ручка оконной створки перестала работать. Это может произойти по разным причинам. Сама кривошипная рукоятка может быть снята, и шестерни внутри могут больше не удерживать зубчатый механизм должным образом. Обычно ручку можно снять и ее довольно легко осмотреть.
Иногда в зубчатом механизме может скапливаться ржавчина и, возможно, даже грязь и грязь, что приводит к его залипанию и даже выходу из строя. При отсутствии смазки в течение нескольких сезонов шестерни могут даже сорваться. Чтобы предотвратить это, используйте рекомендованную смазку для ухода за окнами. Если шестерни уже сорваны, обратитесь к местному специалисту по окнам для их ремонта.
Ручка тоже может со временем сломаться, но чаще всего это происходит из-за сорванных шестеренок или залипшего окна.
Вместо того, чтобы просто заменить ручку, рекомендуется одновременно проверить наличие других проблем.
И если рукоятка выскакивает при закрытии окна, рекомендуется проверить и другие проблемы.
4. Провисшие оконные петли
Некоторые створки могут быть тяжелыми, в зависимости от типа окна. Достаточно прочная фурнитура, чтобы выдержать вес створки, важна, но даже самая лучшая фурнитура со временем изнашивается. Это может привести к искривлению или деформации рамы или вызвать необходимость замены самих петель.
5. Проблемы с замком оконной створки
Механизм замка на створке может иметь проблемы, но чаще всего они связаны с другими проблемами, такими как провисшие петли или деформированные рамы, которые больше не позволяют деталям замка выравниваться. Но замки также могут заедать, если их не смазывать должным образом, или они могут со временем погнуться или повредиться.
Если механизм замка не работает и вы не можете починить его самостоятельно, немедленно обратитесь к специалисту по окнам.
6. Поврежденный уплотнитель
Еще одна распространенная проблема со створчатыми окнами — изношенный уплотнитель. Поскольку окна открываются чаще, они иногда тянут уплотнитель или даже сжимают его больше, чем другие стили окон. Если открыть окно в холодную погоду или если с момента его открытия прошло некоторое время, оно может прилипнуть к уплотнителю и порваться при открытии.
Это может привести к чему угодно: от сквозняков до утечек влаги. Обязательно немедленно замените поврежденные уплотнители, чтобы ваши окна работали максимально эффективно.
В целом створчатые окна хороши или плохи?
В большинстве случаев створчатые окна хороши, но, как и другие окна, требуют ухода. В некоторых случаях это требует большего ухода, чем другие типы окон, но преимущества часто перевешивают эти недостатки. Ключевым моментом является понимание потенциальных проблем и способов их устранения, прежде чем они станут более серьезными.
Для похожего внешнего вида вы можете сравнить створчатые и панорамные окна, чтобы определить, какое из них подходит именно вам.
