Конструкция пластиковых окон: названия, схема и описание деталей, устройство и состав ПВХ окна

Вопросы, из чего состоит пластиковое окно, какова общая конструкция и детали, интересуют воспитанников строительных учебных заведений и рачительных владельцев квартир. Если в первом случае необходимость изучения темы вызвана требованиями преподавателей и программы, то во втором – желанием подготовиться к заказу ПВХ окон. Такой подход оправдан, поскольку позволяет быстрее и со всеми основаниями вместе с замерщиком компании-устновщика определить оптимальный по цене и функционалу вариант. Представим конструкцию пластиковых окна со схемами и в деталях таким образом, чтобы материал в равной степени принес пользу и ученикам строительных колледжей, ВУЗов, и хозяевам квартир. Если после прочтения вопросы останутся, свяжитесь с консультантами завода «Лабрадор» в Петербурге.

Из чего состоит пластиковое окно – схема в разрезе, детали

С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой. Однако установка подоконника, отлива, отделка откосов необходимы для того, чтобы светопрозрачная конструкция долго и надежно исполняла свои обязанности, а в комнатах было светло и тепло. По этой причине на приведенной схеме изображены также и эти элементы.

Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.

Рама

Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.

Створка (рама створки)

Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.

Стеклопакет

Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла. Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.

Штапик

Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.

Импост

Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.

Фурнитура

Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.

Подоконник

Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.

Отлив

Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.

Откосы

Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке. Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.

Конструкция профилей пластиковых окон

Профиль из поливинилхлорида (ПВХ) выступает основой конструкции окна, которое и называют пластиковым, хотя площадь стеклопакета больше. Поэтому опишем конструктивный элемент первым.

Представленная на рисунке конструкция пластиковых окон в разрезе полезна тем, что показывает внутреннее устройство не только ПВХ-профиля. Так же видны роль и место подставочного профиля, правильно установленных отлива и подоконника. Если не считать цвета и декоративной ламинации, то внешне профили ПВХ всех производителей и линеек различаются мало. Иной картина оказывается, если посмотреть на конструкционный материал в разрезе. Начнем с того, что в линейку продукции входят четыре подвида профилей для формирования:

Рамы (коробки)
Импоста
Створки (рамы створки)
Штапика

В любом случае основным материалом выступает ПВХ, из которого изготовлены внешние и внутренние стенки профиля. Внутренние стенки разделяют пространство рамы на камеры и чем камер больше, тем больше сопротивление теплопередаче. То есть 7-микамерный вариант лучше защищает от потерь тепла, чем 5-тикамерный. Названные показатели – 5-7 камер – это оптимальный выбор для средней полосы России, включая Петербург. Производители предлагают линейки профиля с внутренними и внешними стенками следующей толщины:

Класс А – 2,8 и 2,5 мм
Класс В – 2,5 и 2 мм
Класс С (или object, объектный, энджин, тендер) – не нормируется

Для жилых помещений рекомендуется использовать только класс А. Изделия класса В имеют меньшую цену и рекомендованы к применению в подъездах, нежилых помещениях. Немалое число специалистов не рекомендует использовать изделия класса С где бы то ни было. Тем не менее, объектный тип находит применение во временных строениях, второстепенных производственных помещениях.

Поливинилхлорид достаточно прочный материал, для условий эксплуатации важны и другие свойства:

не боится солнечного света, морозов, влаги
не разрушается от химических воздействий (моющие средства)
экологически чист, не испускает в воздух не только вредных, но и вообще каких-либо веществ даже при сильном нагревании

не поддерживает горения

Однако даже прочность ПВХ классов А и В не столь велика, чтобы долгое время выдерживать вес таких тяжелых элементов, как стеклопакеты. Поэтому профиль армируют металлом. Важную роль играет форма армирующего металла – без дополнительных пояснений понятно, что П-образный вариант предпочтительнее Г-образного, поскольку обладает большей нагрузочной способностью.

Еще один существенный показатель пластикового профиля – ширина, определяющая возможность установки широких стеклопакетов. Для средней полосы России, Петербурга считается достаточной ширина 70-80 мм, но при желании надежно утеплиться выбирайте северный вариант – 120 мм.

Стеклопакеты

Конструктивно стеклопакет представляется собой два и больше листов закаленного стекла, которые скреплены между собой и удерживаются на требуемом расстоянии дистанционными рамками. Пространство между стеклами заполняется воздухом или инертными газами, после чего герметизируется. Толщина листов стекла 4-8 мм, кроме того возможно использование триплекса – склеенных между собой пленкой стекольных листов.

На приведенном в предыдущем разделе разрезе пластикового окна показан обычный однокамерный стеклопакет. Однако по климатическим условиям европейской части России этот вариант не считается достаточным.

С учетом суровых зим квартиры в Петербурге рекомендуется утеплять 2-хкамерными (3 стекла) стеклопакетами или однокамерными энергосберегающими. В энергосберегающих конструкциях одно из стекол с внутренней стороны покрывается нано-пленкой, которая отражает внутрь помещения 30-40% испускаемых радиаторами отопления и нагретыми предметами ИК-лучей. Другой вариант – использовать двухкамерный стеклопакет, чтобы снизить теплопроводность по сравнению с однокамерным в 1,5-1,8 раза.

Как показано на рисунке, используется ряд формул стеклопакетов. Очевидно, что увеличение ширины камер, толщины стекол снижает теплопроводность. Но пластиковое окно решает и другие задачи, например, защиты от внешнего шума. Для повышения шумозащищенности используются такие конструктивные решения, как изготовление стеклопакетов со стеклами-триплексами, с различающейся шириной камер.

Помимо описанных вариантов предлагаются также солнцезащитные и ударопрочные стеклопакеты, которые помогают защититься от летней жары и злоумышленников соответственно.

Не забывайте, что ПВХ-профиль должен предоставлять необходимое «посадочное место» для стеклопакета. При ограниченном бюджете, рекомендуем выбирать стеклопакет по минимуму, но широкий профиль. Если через некоторое время выяснится, что без установки более широкого многокамерного стеклопакета не обойтись (холодно, проникает шум с улицы), то широкий профиль позволит провести эту операцию без замены конструкции целиком.

Фурнитура

Это набор элементов, которые составляют механизм пластикового окна, позволяют фиксировать в определенных положениях, открывать и закрывать створки. Внешними видимыми и используемыми жильцами элементами этого механизма выступают поворотные ручки, другую часть системы внешний наблюдатель видит при открывании створок. Описывать, как называются детали фурнитуры пластиковых окон, не будем, поскольку они приведены на рисунке.

При выборе типа и набора фурнитуры учитываются следующие факторы:

Вес выбранного стеклопакета и других конструктивных элементов
Необходимый функционал – с ограничителями открывания, возможностью микропроветривания, под раздвижные конструкции, горизонтально подвесные, поворотно-откидные створки и т.д.
Требование защиты от открывания детьми
Стилевые и вкусовые предпочтения

Уплотнители

В сомнительных обзорах в Интернете встречаются взаимоисключающие рекомендации относительно силиконовых и резиновых уплотнителей. Одни говорят использовать только первый вариант, другие – только второй. Подобные заявления объясняются некомпетентностью или вкусовыми предпочтениями. По факту силиконовые VMQ и резиновые EPDM уплотнители служат долго, надежно, не боятся жары и морозов. Конечно, приходится учитывать высокую цену VMQ-варианта.

Не рекомендуются к применению уплотнители ТРЕ-S и PVC. Первый – по причине короткого срока службы, второй – из-за деформации при минусовых температурах.

Подоконники и отливы

Подробно останавливаться на этих элементах не будем, поскольку напрямую на теплопроводность, защищенность от шума они влияния не оказывают. В то же время установка подоконников и отливов необходима для правильной эксплуатации оконной конструкции. В силу этого выбор вариантов широк – от недорогих пластиковых до дизайнерских из искусственного или натурального камня. Главное не забыть о необходимости защиты пространства под рамой от попадания влаги.

Правильный выбор деталей пластикового окна

При описании конструкции давались рекомендации по выбору каждого элемента с учетом климатической зоны, мнений мастеров и опыта использования. Теперь перейдем к комплексным рекомендациям:

Качественные материалы нельзя купить дешево

Справедливость этого утверждения доказана для всех без исключения областей, и для ПВХ-окон тоже. Если неожиданно предлагают материалы и услуги в 1,5-2 раза дешевле среднерыночной цены, то вариантов три: Первый – это профиль нового, обычно китайского производителя, о безопасности и надежности которого нельзя сказать ничего. Второй – предлагают подделку под профиль VEKA или другой известный бренд. Третий – предлагается профиль авторитетного производителя, но продукция класса С (объектный). Расчет при этом делается на то, что заказчик не разберется, а выполнившей работы фирме-однодневнке не придется отвечать по гарантии.

Экономьте не на всем

При ограничении бюджета не используйте вариант выбора среднего или самого дешевого варианта для всех элементов конструкции пластикового окна. В данном случае конструкция сборная и логично экономить на деталях, которые можно заменить по ходу эксплуатации. Например, в условиях жесткой экономии выбираем однокамерный стеклопакет без энергосберегающего напыления. Но при этом устанавливаем многокамерный широкий ПВХ-профиль, который позволит позднее установить широкий многокамерный шумозащитный стеклопакет.

Учитывайте ориентацию окон квартиры

Это позволит и сэкономить, и получить комфортный микроклимат в помещениях. Например, для ориентированного на север окна необходима повышенная теплозащищенность. А для выходящих на южную сторону оконных проемов лучше предусмотреть солнцезащитные стеклопакеты, которые помогут переносить летнюю жару. Не забывайте, что энергосберегающее и солнцезащитное напыление используют в одном стеклопакете, то есть зимой будет теплее, а летом прохладнее.

Качество монтажа не менее важно, чем качество элементов конструкции ПВХ-окна

Повышенные расходы на широкий 7-микамерный профиль, двухкамерный стеклопакет с энергосберегающим напылением и защитой от шума напрасны, если из щелей в откосах дуют сквозняки, а створки плотно не закрываются. А такой результат дают ошибки при монтаже окна и утеплении, отделке откосов. При этом горе-монтажники ещё и не признают ошибок, а ссылаются на якобы некачественные материалы. Поэтому правильный вариант – заказывать изготовление и установку под ключ у авторитетной компании. В этом случае предоставляется гарантия и на материалы, и на работы.

Надеемся, что привели полезную информацию о конструкции окон ПВХ. Схема и полезные советы помогут как теоретически изучить вопрос, так и применить знания на практике.

Схемы открывания окон ПВХ: популярные варианты

девушка открывает окно

Современные пластиковые окна – это не только украшение дома. Они должны соответствовать всем вашим ключевым потребностям: повышенная функциональность, экологичность, простота использования. Чтобы подобрать оптимальную комплектацию, достаточно прислушаться к советам специалистов или изучить принцип работы изделий ПВХ самостоятельно. Ниже рассмотрим основные схемы открывания пластиковых окон.

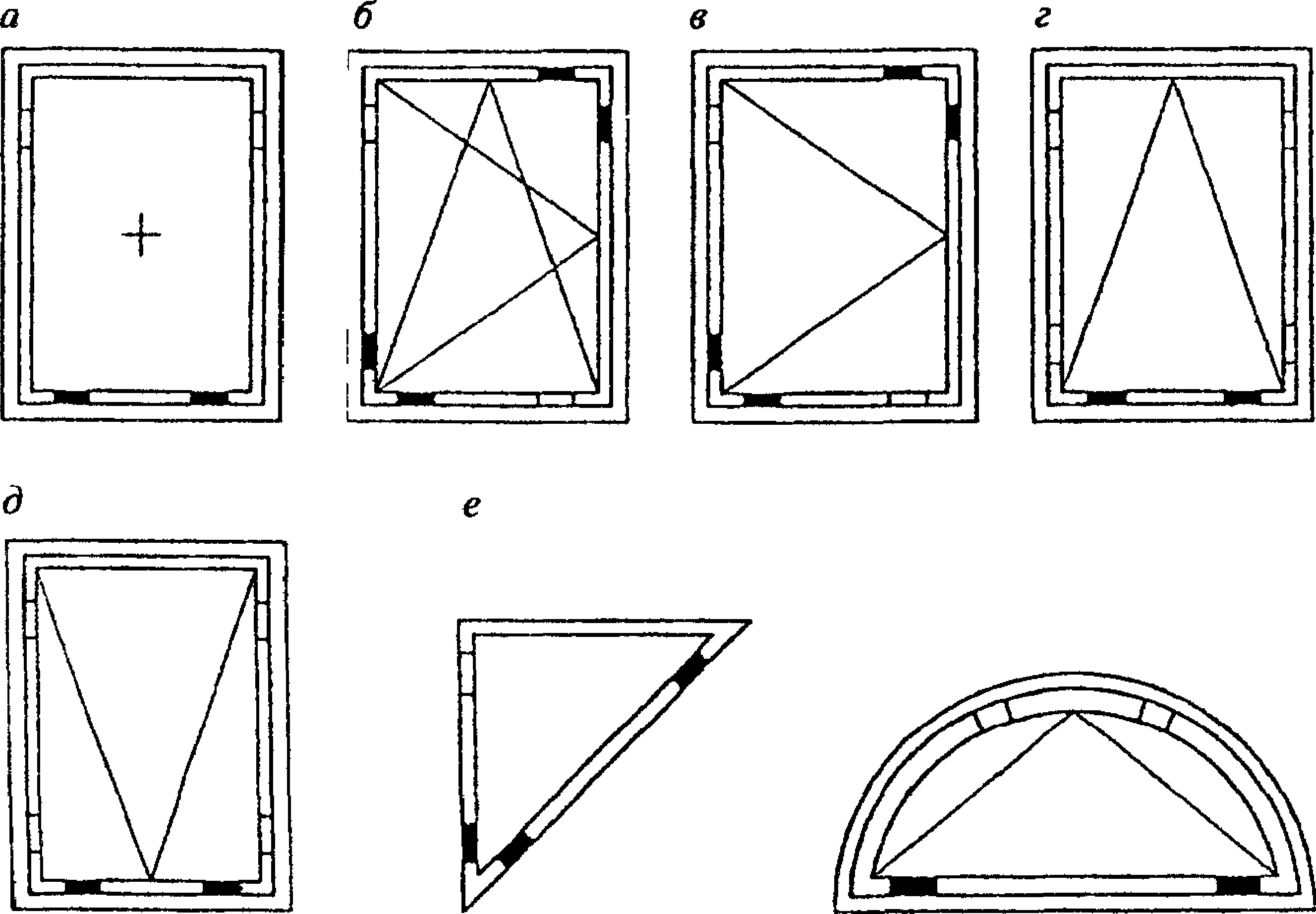

Пластиковое окно: схема открывания

Для комфортного пользования пластиковыми окнами важно уделить особое внимание количеству створок и способу их открывания. Наиболее выгодное сочетание цены, качества и функциональности имеет изделие, при изготовлении которого не требуется дорогостоящая фурнитура.

Глухая створка

Самый экономичный вариант остекления, проводится без применения дорогостоящей фурнитуры, так как окно не открывается совсем. Весомыми преимуществами являются высокая светопропускная способность и возможность использования подоконника под цветы или в качестве столешницы. К минусам можно отнести недостаток вентиляции и затрудненность проведения влажной уборки с наружной стороны (особенно в квартире многоэтажного дома).

Поворотная створка

Открывается по горизонтали, поэтому требует чистого, свободного от цветочных горшков подоконника. Окна легко моются снаружи и изнутри. В ценовой политике изделие находится между глухой и поворотно-откидной створкой. Практика показывает, что имея меньше точек соприкосновения с рамой, окно со временем деформируется, и образуются сквозняки.

Откидная створка

Основным преимуществом является высокая степень безопасности, так как открывается створка только сверху.

По той же причине мытье стекла снаружи затруднено и требует особого решения. Подходит для установки в детской комнате.

Поворотно-откидная створка

Позволяет открывать окно на любую ширину. Вариант потенциально безопасен для домашних животных (в частности кошек), так как исключает верхнее проветривание. Делов том, что питомцы иногда соскальзывают вниз при попытке вылезти наружу, что приводит к травмам.

Раздвижная створка

Складная створка

Представляет собой оригинальную конструкцию, складывающуюся по типу гармошки. Окно с таким нестандартным способом открывания украсит коттедж даже с ультрамодным экстерьером.

Варианты конструкций

При подборе оптимального по функциональности и удобству эксплуатации ПВХ окна в квартиру, дом или коттедж рекомендуем обратить внимание на основные комплектующие: профиль, стеклопакет, фурнитуру, схемы открывания окон ПВХ. Компания «Озерские окна» на собственном производстве изготавливает пластиковые окна, двери и балконные блоки в соответствии с требованиями ГОСТ.

В нашем каталоге представлены типовые оконные конструкции:

1. Глухое окно. Чаще всего применяется в нежилых помещениях, где процесс проветривания возможен альтернативным способом, потому что створка глухого окна не открывается.

2. Одностворчатое. Экономичный вариант остекления дачных домиков, нежилых помещений малой площади. Открывание может быть поворотным, откидным или поворотно-откидным.

3. Двухстворчатое с одной фрамугой. Наиболее популярное остекление в частных домах, многоэтажных зданиях, крупных сооружениях. Одна створка оказывается глухой, вторая – открывается.

4. Двухстворчатое с двумя фрамугами. Экономичный и функциональный способ остекления, обе створки открываются (выбранным способом), что дает дополнительные возможности в их применении.

5. Трехстворчатое с одной фрамугой. Подходит для просторной комнаты. Открывающаяся створка может располагаться по центру или сбоку трехстворчатого окна.

6. Трехстворчатое с двумя фрамугами. Является более функциональной моделью окна для просторной комнаты. Две створки открываются выбранным способом, что упрощает процесс ухода и эксплуатации окна.

В нашем каталоге вы найдете типовые оконные конструкции на профиле Rehau и Reachmont с фурнитурой Siegenia-Aubi по доступной цене. Работа без посредников, а также автоматизация процесса производства позволяют удерживать низкую стоимость и при этом не экономить на качестве выпускаемой ПВХ продукции.

Получите консультацию по подбору типового или нестандартного пластикового окна уже сейчас, позвоните по телефону в Озёрах: +7 (496) 702-55-40.

Получить консультацию по подбору пластикового окна в Озёрах

Руководство по частям окна (со схемами)

Стефан Георге

Стефан Георге Основатель/генеральный директор

Стефан Георге — основатель и генеральный директор Homedit. com. В 2008 году он запустил платформу из-за своей страсти к дизайну интерьера и домашнему декору.

Узнайте больше о процессе редактирования Homedit

| Опубликовано 21 октября 2022 г.

Купить сейчас

Дополнительные сведения о частях окна помогут вам определить, какие запасные части вам нужны. Хотя все окна имеют раму и стеклянные панели, разные стили имеют разные особенности.

Независимо от того, покупаете ли вы новые окна или пытаетесь исправить сквозняк, понимание компонентов вашего окна позволит вам сделать осознанную покупку.

Продолжайте читать, чтобы узнать больше о частях окна.

Основные части окна

Вся оконная система имеет компоненты и внешние детали, которые со временем требуют замены. Крайне важно разобраться с основными частями окна, поскольку каждый стиль окна отличается.

Вот список основных частей окна и описание того, как они работают вместе.

Оконная створка

Оконная створка вставляется внутрь рамы и удерживает стекло. Створки также толкают окно вверх или вниз. Он состоит из стоек (вертикальная часть) и направляющих (горизонтальная часть), на которых размещается стекло.

Стандартные домашние окна имеют верхнюю створку, нижнюю створку и контррельс. Верхняя створка – это верхняя часть одинарного или двустворчатого окна. У одностворчатых окон фиксируется верхняя створка. Нижняя створка регулируется в обоих окнах, и вы можете поднять ее, чтобы впустить воздух.

Ответная планка представляет собой горизонтальную часть двустворчатого окна, где соприкасаются поверхности створки. При открывании всего окна нижняя направляющая верхней створки и верхняя направляющая верхней створки пересекаются.

Оконные стекла

Оконное стекло — это стеклянная часть окна. Стекло пропускает естественный свет, защищает от сквозняков и изолирует дом. Стекло может быть прозрачным или тонированным для обеспечения конфиденциальности. Стекло различается в зависимости от количества используемых листов.

Окна с несколькими стеклами снижают уровень шума и являются более энергоэффективными по сравнению с окнами с одним стеклом. Состав для остекления и экструдированная алюминиевая рейка являются обычными оконными деталями, которые удерживают стекла на месте.

Решетки

Решетки — это части окна, которые делят стекло на четыре или более частей. Не на всех окнах есть решетки. Полосы являются декоративными и заставляют окна выглядеть как несколько панелей.

Их можно установить между стеклом или поверх него. Решетки имеют горизонтальные и вертикальные части, которые добавляют структурной целостности.

Клипсы для решеток

Клипсы для решеток – это крепления для декоративных оконных решеток. Полноразмерные решетки являются съемными, и для их фиксации требуются зажимы. При размещении над стеклом объемные решетки скрывают зажимы.

Фиксированная панель

Часть окна, которая не открывается и не закрывается. Для одностворчатого окна верхняя створка является неработающей панелью. Картинные окна и большинство круглых окон также имеют фиксированные панели.

Подъемная рейка

Подъемная рейка или подъемная ручка представляет собой верхнюю часть или горизонтальную часть оконной створки. Открывает и закрывает одинарные или двустворчатые окна.

Крышка табуретки

Крышка табуретки у окна представляет собой горизонтальную накладку под внутренним подоконником. Он выступает наружу на несколько дюймов и создает хорошую поверхность для витрины.

Основные части оконной рамы

Оконная рама — это внешняя конструкция, удерживающая все стекла на месте. Оконная рама состоит из головки , косяка и подоконника . Вместе они удерживают окно на месте.

Окна с несколькими стеклами имеют больше деталей, таких как распорки и газовые наполнители для изоляции. Дерево – традиционный материал для оконных рам. Современные окна имеют раму из стекловолокна, винила или металла.

Верх – Верх – это верхняя горизонтальная часть оконной рамы. Помогает укрепить оконную раму после установки.
Косяк – Косяк представляет собой вертикальную сторону оконной рамы, соединяющую верх и подоконник. Косяки находятся внутри рамы с обеих сторон окна.
Подоконник- Подоконник – это внешние деревянные детали или экструдированный жесткий ПВХ на нижней части оконной рамы. Он находится прямо под нижней панелью окна.

Другие части окна

Наличник

Вы можете завершить внешнюю раму вашего окна наличником. Он служит декоративным молдингом и уплотнителем между оконной рамой и стеной, блокируя проникновение наружного воздуха в ваш дом.

Фрамуга

Фрамуга – горизонтальная балка, отделяющая оконную раму от дополнительного окна над ней. Оконные рамы заполняют пространство между оконной рамой и высокими потолками. Фрамужные окна, которые могут двигаться вверх и вниз, популярны в ванных комнатах для вентиляции. Современные дома имеют фрамуги для эстетики и естественного освещения.

Импост

Импост представляет собой тяжелую вертикальную или горизонтальную перекладину, разделяющую две стороны окна. Это основная конструктивная деталь, которая может быть либо постоянно закреплена, либо сниматься с рамы.

Уплотнитель

Монтажники окон используют уплотнитель, чтобы прикрепить створку окна к раме. Типы уплотнителей включают вспененную ленту, трубчатую резину, войлок и V-образную ленту. Выберите уплотнитель, который выдержит трение и погодные изменения. Защитная изоляция создает энергоэффективные окна, блокируя потенциальные пути для утечек теплого и холодного воздуха.

Фартук

Фартук – это декоративная накладка для отделки пространства под подоконником или табуретом. Он устанавливается у стены, чтобы улучшить внешний вид окна. Хотя они не всегда присутствуют, вы можете найти фартуки на нескольких типах окон.

Оконная решетка

На сегодняшний день ширма является стандартной функцией большинства окон. Он изготавливается на заказ из пластика, стекловолокна или проволоки по размеру оконного проема. Когда окно открыто, сетки не дают проникнуть в дом насекомым, жукам и пыли.

Распорки

Распорки представляют собой полосы из пластика или металла, используемые для разделения окон с двойным или тройным остеклением. Идеальная прокладка должна поддерживать стеклянные панели и герметизировать впрыскиваемый между ними аргон. Он также должен отталкивать влагу от уплотнений.

В прошлом производители использовали алюминий для изготовления прокладок. Распорки были прочными, но слишком жесткими, что приводило к поломке уплотнения и запотеванию окон. Сегодня вы можете найти проставки из различных материалов, включая металл, пенометаллические сплавы и пластик.

Фуга

Фуга — это кусок дерева, к которому оконная рама крепится во время установки. Он фиксируется со всех сторон для поддержки окна. Подоконник заменяет горизонтальное дно витрины.

Наличник

Наличник оконный – это декоративный молдинг, обрамляющий стену вокруг окна. Размещение наличников вокруг ваших окон улучшает их визуальную привлекательность. Наличники бывают как с узором, так и с минималистским дизайном.

Оконные панели

Оконные панели поддерживают теплоизоляцию, пропускают свет и блокируют неприятный поток воздуха. Окна имеют откидную стеклянную панель, что упрощает управление и контроль воздушного потока.

Части окна: Фурнитура

Фурнитура относится к оконным частям, которые вы используете для открывания и защиты окон.

Замок створки – Замок створки предотвращает открытие окна. Двустворчатые окна имеют нижнюю створку и верхнюю створку.
Механизм блокировки – Механизм блокировки обеспечивает защиту от взлома. Рамы с двумя и более окнами имеют запорный механизм сверху створки. Большинство окон имеют защелки створки и ручку замка. Вы хотите закрепить запорный механизм на раме из массива дерева для дополнительного усиления.
Баланс – Баланс представляет собой систему с пружинами для противодействия весу створки при открытии и закрытии окна. Оконные противовесы находятся внутри косяков одинарных и двустворчатых окон.
Вентиляционная заглушка – На верхней створке имеются вентиляционные заглушки. Вы можете выдвинуть штифт, чтобы нижняя створка не открывалась полностью. Окна Pella включают эту функцию в свои внешние виниловые окна для повышения безопасности.

Обычные конструкции окон

Двустворчатые окна – Двустворчатые окна имеют две створки: верхнюю и нижнюю. В двустворчатом окне можно отрегулировать обе створки, а в одностворчатом — только нижнюю. Вертикальная сторона двустворчатого окна шире, что позволяет добавлять несколько окон.
Створчатые окна – Створчатое окно имеет откидную створку, которая выдвигается и открывается с помощью кривошипного устройства. Створчатые окна не имеют центральной рейки. В отличие от стандартных типов, створчатое окно открывается и закрывается как дверь с помощью механического устройства, прикрепленного к сторонам рамы. Конструкция оконной створки идеальна для труднодоступных мест, например, над кухонной раковиной.
Одностворчатое окно – Одностворчатое окно имеет верхнюю неподвижную створку и нижнюю подвижную створку. Нижняя часть окна перемещается вверх и вниз, а верхняя — нет. Одностворчатые окна имеют нижнюю створку, обеспечивающую вентиляцию. Вы можете открыть только верхнюю створку, нижнюю створку или обе, чтобы улучшить вентиляцию.
Окно маркизы – Окна маркизы имеют верхнюю петлю, которая позволяет раме открываться наружу. Они располагаются над или под другими окнами, чтобы увеличить освещение и открыть пространство. Окна навеса обеспечивают вентиляцию и защиту от непогоды, поскольку они крепятся на петлях сверху и открываются наружу снизу.

Часто задаваемые вопросы (FAQ)FAQ

Какой материал идеально подходит для уплотнения окон?

Натяжной уплотнитель или V-образная полоса представляет собой прочную пластиковую или металлическую полосу, идеально подходящую для гидроизоляции двустворчатых или раздвижных окон. Натяжные уплотнения недороги и просты в установке. Винил, который немного дороже, также прочен и устойчив к влаге.

Сколько стоят детали для замены окна?

Расположение, материалы окна, тип остекления и тип окна влияют на стоимость замены окна. В зависимости от материала оконной рамы и типа стекла замена окон стоит от 200 до 2100 долларов за окно, в среднем по стране 750 долларов за окно.

Трудно ли установить части окна?

Самостоятельный подход практичен, если у вас есть навыки столярного дела. Установка многих окон занимает много времени, поэтому стоит нанять профессионала. Вы также избежите распространенных ошибок, которые в конечном итоге разрушат общую эстетику.

Части окна: Заключение

Некоторые элементы окна различаются по типу. Изучение названий оконных частей и анатомии перед заменой окон поможет вам понять, на что обращать внимание.

Каждое окно состоит из разных частей, поэтому важно знать, что вы покупаете. Знание компонентов и преимуществ вашего окна поможет вам избежать ошибок и выбрать тот, который подходит для вашего дома.

126 Комплект для замены пластиковой направляющей стеклоподъемника | Комплекты MercedesSource Продукт

В этот комплект входит следующее:

2 сверхпрочных пластиковых направляющих с новыми заклепками
Специальный инструмент для установки заклепок
Небольшой контейнер с синтетической смазкой (самая лучшая смазка для пластиковых направляющих)
Полные иллюстрированные инструкции по установке новых направляющих в формате PDF* (инструкции по снятию дверной панели не включены — см. ниже)

ВАЖНОЕ ПРИМЕЧАНИЕ : Размер заклепок в нашем комплекте подходит для отверстий под рычаги большинства седанов W126, но некоторые ранние модели имели заклепки меньшего размера. На картинке ниже вы можете увидеть разницу между диаметром заклепки и отверстием в рычаге заднего стеклоподъемника. Если вы обнаружите, что это относится к вашему регулятору, вам нужно будет просверлить отверстие с помощью 9/ 32-дюймовое сверло (или вы можете использовать сверло 1/4 дюйма, а затем небольшой круглый напильник, чтобы увеличить отверстие, пока заклепка не войдет. Не делайте отверстие слишком большим, иначе вы не сможете закрепить заклепка плотно вставлена в отверстие.

______________________________________________________________________________

Как просмотреть цифровые инструкции в формате PDF:

После завершения покупки этого продукта вы сможете загрузить цифровые инструкции сразу после входа в систему и на странице вашей личной учетной записи (нажмите «Моя учетная запись»). Любые PDF-файлы будут отображаться в разделе «Мои руководства в формате PDF». Вам будет разрешено три загрузки, поэтому сохраните файл на своем компьютере для резервного копирования.

____________________________________________________________________________

Первым признаком проблемы является то, что ваше окно не будет двигаться на полную мощность и даже может заклинить. Скорее всего, вы услышите, как работает мотор стеклоподъемника, но стекло не будет двигаться! Немедленно снимите дверную панель и осмотрите, чтобы предотвратить дальнейшее повреждение. (Если вы не знакомы со снятием дверной панели или стеклоподъемника, я рекомендую вам приобрести мое руководство на 126 Обслуживание и ремонт дверей ) После снятия панели посмотрите на нижнюю направляющую окна, чтобы убедиться, что задний рычаг регулятора не соскочил с направляющей. Если это так, скорее всего, проблема будет в сломанной пластиковой направляющей.

ПРЕДУПРЕЖДЕНИЕ: Если вы не будете осторожны при приклепывании штифта к рычагу регулятора, можно повредить пластиковую направляющую во время сборки. Если стукнуть по шпильке при лежащей на плоской поверхности задвижке, то пластик натянется, и он может расколоться при установке в оконный канал.

Новая направляющая установлена и регулятор готов к возврату в автомобиль:

ДВОЙНОЕ ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ: Если ваша новая направляющая затормозила и была установлена правильно, это не проблема с направляющей.
