когда необходима сборка и разборка оконной конструкции ПВХ, пошаговая инструкция, возможные ошибки

Металлопластиковый стеклопакет проверенных брендов обладает высоким сроком эксплуатации от 50 лет.

Тем не менее никто не застрахован от внезапных форс-мажоров: стекло может треснуть от удара или ураганного ветра, в этой ситуации собственник должен понимать, как ему нужно поступить.

Либо менять всю конструкцию полностью, либо только стеклопакет, приглашать специалистов или сделать эту работу самому.

Конечно, если окно на гарантии, то вызвать представителя компании-установщика нужно обязательно, в остальных случая это можно сделать самостоятельно, главное знать, технологию «сборки-разборки» такого оконного блока.

Содержание

• 1 Что включают в себя понятия?
• 2 Когда может потребоваться?
• 3 Необходимые инструменты и материалы
• 4 Пошаговая инструкция по разборке
  • 4.1 Сборка оконной ПВХ конструкции
• 5 Возможные сложности и ошибки
• 6 Заключение

Что включают в себя понятия?

Для того чтобы приступить к ремонту пластикового окна, нужно знать все его тонкости. Разборка ПВХ-окна — это операция, направленная на поэтапное снятие всех элементов конструкции за исключением рамы: гарнитуры, створки, стеклопакета и уплотнителей, для проведения ремонтных работ или замены неисправных узлов.

Сборка пластикового окна — это операция, направленная на восстановление целостности конструкции, производится после завершения ремонтных работ или замены отдельных узлов. Она заключается в поэтапной сборке всех узлов окна: уплотнителей, стеклопакета, фурнитуры и створок.

Справка. Повреждения, при которых потребуется разборка окна — это трещины стекла, запотевание стеклоблока изнутри при нарушении целостности его конструкции, перекос рам.

Причины, которые приводят к повреждению ПВХ-окон:

• ударное воздействие ураганного ветра или летящего предмета;
• нарушение технология монтажа;
• неправильные замеры оконного проема;
• неправильная транспортировка и хранение окна;
• чрезмерное давление при открытии и закрытии створок.

Когда может потребоваться?

Необходимость выполнение таких работ зависит от вида неисправности основных узлов окна. Основные элементы конструкции, которые могут быть повреждены:

1. Рама — основа конструкции, на которую устанавливаются остальные элементы окна, выходит из строя крайне редко, при разрушении потребуется полная замена всего оконного блока.
2. Стеклопакет, может быть поврежден из-за удара или выхода из строя уплотнителей, для восстановления требуется полная «разборка-сборка» блока со снятием створок, стеклопакетов, уплотнителей и гарнитуры.
3. Створка может быть повреждена от удара, для восстановления требует полные операции «разборки — сборки».
4. Импост — разделяет на секции, отрывающиеся и не открывающиеся части, при дефекте, потребуется полная замена оконного блока.
5. Фурнитура — обеспечивает функциональность работы блока, при выходе из строя отдельных элементов полная разборка окна не требуется, только конкретных поврежденных устройств: ручки, замки, штапики и петли.

Важно! Исходя из вышеуказанного определения полная «сборка-разборка» ПВХ-окна выполняется только в случае повреждения стеклопакета рам или импоста.

Выполнить замену стеклопакета на новый, намного проще, чем заменить отдельные стекла. Так как потребуется не только установить их в стеклопакет, но и обеспечить герметичность конструкции в целом, для предупреждения попадания внутрь влаги, с последующей конденсацией на стеклах.

Необходимые инструменты и материалы

Разобрать евроокно не так-то просто, основные сложности возникают тогда, когда нужно очень осторожно вытащить фурнитуру из-за ее хрупкости,

для этого потребуются как специальные, так и обычные доступные инструменты и материалы:

• набор «звездочек» для снятия креплений;
• набор отверток с плоским и крестообразным наконечником;
• плоскогубцы для вытягивания штифтов в петлях;
• шестигранники 4 и 6 мм;
• аэрозоль WD-40;
• уплотнитель;
• герметик;
• запчасти для ПВХ-окон, на замену неработающим;
• стамеска для снятия штапиков;
• резиновый молоток для монтажа штапиков;
• стекло;
• специальные присоски;
• перчатки и очки.

Важно! При выполнении операций «разборки-сборки» металлопластиковых окон исполнитель должен принять меры безопасности, от возможного повреждения стеклом рук или лица, он должен надеть защитные очки и перчатки.

Пошаговая инструкция по разборке

Перед началом работ готовят рабочее место, убирают площадь около металлопластикового окна от мебели и любых предметов, которые могут мешать разборке.

Накрывают оставшуюся мебель от пыли.

Если работа будет проводиться с перерывами, лучше записать последовательность операций и отмечать ход выполнения, чтобы не пропустить важное.

Алгоритм разборки ПВХ-окна:

1. Снимают оконную створку, если она не тяжелая, то вынимают из верхней петли штифт, после чего она быстро снимается. При тяжелой створке придется вынимать стеклопакет, который закреплен ПВХ- штапиками.
2. Процесс весьма кропотливый, штапики вынимают по одному, стартуя с самого длинного.
3. Для этого этапа используют тонкую стамеску, шпатель или нож.
4. Перед снятием последнего штапика, нужно пригласить помощника, чтобы удерживал стеклопакет.
5. Для снятия стеклопакета используют специальное приспособление с присосками.
6. Стеклопакет может быть собран из двух или трех стекол, разделенных между дистанционными рамками, в каждой секции засыпают специальный поглотитель влаги.
7. До начала демонтажа стеклопакета острием ножа выполняют надрез сверху герметика, осторожно чтобы не задеть стекло.
8. Понемногу, слой за слоем снимают герметик пока не будет заметна алюминиевая рама.
9. Чтобы ускорить операцию снятия, инструмент можно подогревать.
10. После того как будет снят герметик поврежденное окно заменяют на новое.
11. Далее приступают к снятию фурнитуры, вначале снимают ручку, потом выворачивают все саморезы из рамы окна и извлекают все устройства, записывают очередность операций, чтобы сборку проводить в обратном направлении.

Более подробно о том, как разобрать пластиковое окно в видео:

Сборка оконной ПВХ конструкции

Перед сборкой ПВХ-окна тщательно очищают стеклопакет от пыли и следов герметика лезвием со стекла.

Процесс сборки:

1. После того как стеклопакет станет чистым приступают к его установке в раму с помощью специальных прокладок — «мостиков», обеспечивающих равномерную фиксацию стеклопакета в конструкции.
2. Теперь нужно проверить, как стеклопакет заходит за боковые резинки, по необходимости, его положение корректируется деревянной лопаткой «вправо-влево» и вводят в паз верхний и нижний штапики. Работу проводят резиновой киянкой, начиная от концов к середине изделия.
3. До монтажа боковых реек, распирают стеклопакет пластинками по краям. Для этого заранее сдвигают боковые фальцевые вкладыши к середине, как на раме, так и на импосте.

   С помощью лопатки на них устанавливают рихтованные пластинки аналогично нижним, чтобы они поддерживали все 3 стекла. Боковые рейки вставляют в паз по концам, после этого потихоньку вбивают, от концов к середине.

4. При установке штапиков придерживаются схемы: низ, верх, левый и правый. Если рама установлена правильно и перекоса нет, то установка стеклопакетов займет не более получаса.
5. Перед тем как навесить створку, надевают на петли 2 декоративных колпачка. Иначе после того как створка будет надета на раму их будет установить очень трудно.
6. Далее устанавливают ручку на створке в открытом или горизонтальном положении.

   Сделать это возможно, только если предварительно повернуть вниз микролифт-приподниматель, в противном случае она будет заблокирована.

   Проверяют, что ручку прикрутили безошибочно, в ее горизонтальном положении, запорные цапфы обязаны находиться в точности в среднем положении, между двумя рисками.

7. После этого можно навешивать створку на раму: вначале надев её на нижнюю петлю, после этого в верхнюю петлю рамы заводят створочную петлю-уголок и фиксируют ее штифтом, подталкивая ее вверх, пока не сработает защелка.

   С тем чтобы штифт прочно вошёл в петлевое отверстие и при этом не заклинил, створку прижимают ею плоскостью к раме. В таком положении штифтовой продольный срез совпадает с подходящей бородкой внутри створочной петли.

8. После того как створка будет навешена на раму приступают к ручной укладке уплотнителей. Предварительно подготовив водостойкий клей. После того как они будут зафиксированы устанавливают стеклопакет.
   Учитывают, чтобы его вес был равномерно распределен по всей длине прокладок. Размер последних по ширине обязан превышать ширину стеклопакета на 2 мм.

Важно. Правильно установленный стеклопакет фиксируется в раме ПВХ-штапиками, которые предварительно нарезают по фактическим замерам окна.

Возможные сложности и ошибки

Сборку и разборку металлопластикового окна нельзя отнести к простым операциям, качественного выполнять их могут только подготовленные специалисты, имеющие опыт подобных работ.

Новички очень часто игнорируют нормы сборочной технологии ПВХ-окна, допуская следующие ошибки:

1. Перед началом работ не подготовлен необходимый инструмент, работа ведется подручными средствами, которые не предназначены для этих операций.
   Тем самым исполнители нарушают целостность и внешний вид важных узлов оконного блока.

2. Неправильная технология и схема снятия штапиков, в результате чего штапики треснули, а стеклопакет может выпасть и разбиться.
3. Для демонтажа стеклопакета не применялись специальные присоски, в результате чего он может треснуть.
4. Рама установлена с перекосом, стеклопакет не вынимается.
5. Неправильное размещение стеклопакета после выемки из рамы, не соблюдена горизонтальность расположения на столе.
6. Предварительно герметик не срезан со стеклопакета острым ножом.
7. Не соблюдаются требования безопасности при работе со стеклом, не используются защитные средства.
8. Перед установкой стеклопакета или замены стекла, окна не были вымыты.

Заключение

Металлопластиковые окна имеют большой срок службы, тем не менее в ходе эксплуатации может возникнуть форс-мажорные ситуации, когда стекла будут разбиты или треснут и понадобится выполнить «разборку -сборку» для восстановления эксплуатационных характеристик.

Эти работы не являются простыми, их выполняют с применением защитных средств, и в точности соблюдая необходимую последовательность действий.

Как самому собрать пластиковое окно

Перечень необходимых инструментов и оборудования

1. Станок для распилки пластикового профиля (комплектуется двухголовыми пилами).
2. Фрезеровочный станок или дрель.
3. Четырехголовочный сварочный станок.
4. Зачистной станок, его можно заменить пневмобуром или обычной стамеской.
5. Шуруповёрт.
6. Измерительные приборы.

Теперь перейдём непосредственно к сборке оконной рамы из пластикового профиля. Работы по сборке окна проводятся в несколько этапов.

Этап первый – нарезка профиля. Нарезка осуществляется на распилочном станке. Профиль для рам и створок нарезается под углом 45 градусов, для импостов и ригелей под углом 90 градусов. Для резки применяются двухголовые пилы. При резке необходимо учесть запас длины в 5-6мм на сварку. Не забываем нарезать и армирующий профиль.

Этап второй – фрезеровка заготовок оконных рам и створок. На данном этапе необходимо сделать дренажные отверстия для стока воды, вентиляции и компенсации разности атмосферного давления. Нижний профиль оконной рамы должен иметь два и более дренажных отверстия. Если окно имеет ширину более 1 метра, тогда необходимо более двух отверстий. Расстояние между ними не более 600мм.

Этап третий – армирование профиля. В нарезанные заготовки необходимо вставить армирующий профиль. Данную операцию можно выполнить вручную. Крепится армирующий профиль к пластику саморезами с использованием шуруповёрта.

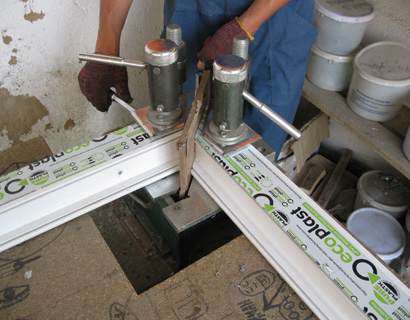

Этап четвёртый – сваривание конструкции створок и рамы. Работы по свариванию ПВХ профиля проводятся на сварочном станке. После сваривания профиля ему дают остыть в течение 5-10 минут при комнатной температуре, далее следует тщательно зачистить все сварные швы. Для этого можно воспользоваться обыкновенной стамеской.

Этап пятый – фрезеровка импоста. Эти работы касаются обработки внутреннего профиля. Основной задачей является достичь плотного прилегания к профилю рамы. Монтаж импоста проводится в соответствии с техническими рекомендациями производителя оконной системы. Как правило, такая документация прилагается.

Седьмой этап – укладка уплотнителей. Данная операция производится с использованием цельного куска уплотнительного материала вручную. Для крепления уплотнителя по краям отрезка применяется водостойкий клей.

Восьмой этап – установка стеклопакетов. При установке стеклопакета необходимо учесть равномерное распределение его веса по всей длине уплотнительных прокладок. Размер прокладок по ширине должен превышать ширину стеклопакета на 2мм. Крепление стеклопакета производится предварительно нарезанными штапиками. Нарезка штапиков производится под углом в 45 градусов.

Всё на этом сборка пластикового окна закончена, осталось только упаковать для транспортировки.
В заключении хотелось бы отметить, что самостоятельная сборка окна требует наличия дорогостоящего оборудования и далеко не всегда является экономически оправданной.
Для получения более подробной информации о технологии сборки пластиковых окон рекомендую воспользоваться данной ссылкой.

Внимание! При работе с инструментом, на станках и другом оборудовании необходимо соблюдать меры безопасности. Не стоит выполнять работы самому без напарника.

Window DIY – Могу ли я установить свои собственные окна?

Итак, вы решили, что вам нужны новые окна для вашего дома. Но с любым ремонтом связаны не только расходы, но и вопросы о том, можно ли сократить эти расходы… довольно часто это приводит к вопросу: «Могу ли я сделать это сам?»? Старый добрый DIY никогда не выходит из моды. Итак, в сегодняшнем блоге мы рассмотрим, стоит ли вам подумать об установке собственных окон в вашем доме.

Компания Integra Windows уже более 21 года занимается производством и установкой окон из ПВХ с двойным остеклением. Наша команда специалистов по установке окон сводит установку окон к изобразительному искусству и с радостью поделится с вами некоторыми из наших советов, если вы планируете взять на себя эту задачу самостоятельно.

Сначала самое главное

Прежде чем вы сможете даже подумать об установке новых окон, сначала вам нужно заказать новые окна! Некоторые моменты, которые необходимо учитывать при заказе новых окон…

• Из какого материала будут изготовлены ваши новые окна? Мы бы порекомендовали НПВХ как самый простой в обслуживании, энергосберегающий, огнеупорный/атмосферостойкий и экологически чистый вариант.
• Стили окон — теперь вы устанавливаете новые окна, это означает, что теперь у вас есть выбор, какие стили окон лучше всего подходят для каждой комнаты в вашем доме, чтобы максимизировать визуальную привлекательность и использовать доступное пространство.
• Измерения — последнее, но не менее важное: убедитесь, что вы сделали точные измерения для каждого окна в вашем доме, так как это крайне важно для того, чтобы убедиться, что вы заказываете окно правильного размера. Так много наших клиентов, которые хотят установить свои окна самостоятельно, сталкиваются с этим первым препятствием, часто предоставляя неверные размеры, что приводит к необходимости повторно заказывать окна в правильных размерах (все эти сбережения, сделанные своими руками, быстро исчезают). Это включает в себя не только размеры окон, но и пространство, в которое, как вы ожидаете, окна смогут открываться.

Если вы устанавливаете совершенно новое окно, то есть не заменяете ранее установленное окно, пожалуйста, поймите, что окна не рассчитаны на нагрузку. Над окном должна быть перемычка, и если вы не уверены, что это значит, проконсультируйтесь со специалистом, прежде чем продолжать.

Вне старого, в новом

Итак, вы успешно заказали новые окна, и они прибыли… начать.

Но, конечно, прежде чем вы сможете установить новые окна в своем доме, сначала нужно снять старые окна. Давайте начнем с некоторых основ:

1. Очистите место вокруг окна — любые шторы/жалюзи/украшения (хотя это кажется очевидным, вы были бы удивлены историями, которые мы слышали!).
2. Накройте непосредственно место (внутри и снаружи) пылезащитными крышками, поверьте нам, это избавит вас от многих душевных страданий в дальнейшем.

Теперь давайте уберем окно!

• Снятие стекла – необходимо снять стекло с окна, при этом убедитесь, что на вас надета соответствующая защитная одежда, например, толстые защитные перчатки и защитные очки. Инвестиции в защитную одежду могут показаться затратами, которые вы не хотите добавлять к установке окна, но вы на 100% лучше обезопасите себя, чем сожалеете, поскольку несчастные случаи могут и часто случаются при работе с большим количеством битого стекла различных форм и размеров. .
• Снятие оригинальной оконной рамы — для этого вам нужно будет аккуратно сломать любую существующую пломбу, прежде чем вы сможете приступить к удалению фактической оконной рамы из здания. Пожалуйста, будьте внимательны во время этой части процесса, чтобы свести к минимуму повреждение штукатурки, кирпичной кладки и гидроизоляционной мембраны.
• Чистый разрыв — теперь вы сняли и стекло, и раму, теперь вы можете работать зубилом, чтобы удалить последний мусор, прежде чем переходить к установке новых окон.
  Описанные выше действия по удалению существующих окон невероятно упрощены. Каждое окно будет отличаться, в зависимости от таких факторов, как возраст окна, материалы, оригинальная установка и зависимость от окружающего здания. Поэтому, пожалуйста, никогда не торопитесь с этим шагом, каким бы заманчивым он ни был, когда у вас всего несколько окон, а впереди еще много (особенно работа на большой высоте!).

Самостоятельная установка новой Windows

Третий и последний шаг; ваши новые окна готовы и ждут, старые окна были удалены успешно и без проблем (надеюсь), теперь вы готовы приступить к последнему шагу самостоятельной установки окон.

Каждый дом и стиль окна отличаются друг от друга, поэтому наши специалисты дали обзор некоторых советов и советов для успешной установки окна ниже:

1. Позиционирование – при позиционировании новой оконной рамы используйте пластиковые уплотнители и всегда оставляйте небольшой зазор (около 5 мм) между рамой и кирпичной кладкой.
2. Уровень и крепление – всегда проверяйте, чтобы окна были выровнены после установки на место, и никогда не затягивайте крепежные болты слишком сильно.
3. Уплотнение – вставьте новое окно на место с помощью пластиковых уплотнителей, стараясь не погнуть раму из-за переуплотнения.
4. Чеки – осторожно разблокируйте и откройте все оконные створки, чтобы убедиться, что не происходит заедания.
5. Герметик – окончательно закрепите окна силиконом, дав ему время высохнуть.

Пожалуйста, имейте в виду, что это очень упрощенное руководство по самостоятельной установке окон из ПВХ с двойным остеклением.

Должен ли я самостоятельно устанавливать новые окна Upvc?

Если вы дочитали до этого места и вас не оттолкнул долгий и сложный процесс замеров, заказа, демонтажа и установки окон, то вполне возможно, что вы сможете установить новые окна самостоятельно. Однако многие считают, что, поскольку новые окна являются такой инвестицией для любого дома, что фактическая стоимость установки окна командой экспертов стоит дополнительных затрат.

Может показаться, что при установке собственных окон вы экономите средства по сравнению с платой за установку, но прежде чем принять решение, учтите следующие расходы:

• Защитная одежда — вам нужно убедиться, что вы и ваша команда помощников (да, это не то, что вы можете сделать в одиночку) имеют правильную защитную одежду на протяжении всего процесса.
Инструменты
• — для удаления и установки новых окон требуются специальные инструменты, в которые вам нужно будет инвестировать, многие из которых могут использоваться только в этом разовом случае, поэтому подумайте, стоит ли это того.
• Строительные материалы – при установке собственных окон требуется значительное количество строительных материалов, которые, конечно же, оплачиваются дополнительно по сравнению с заказанными вами окнами. Бригада монтажников использует эти материалы изо дня в день, поэтому они могут торговать по сниженным ценам или оптовым ценам, которых, к сожалению, не будет у вас.
• Уборка — усилия по очистке могут показаться простыми, но промышленная очистка после таких масштабных строительных работ может быть длительной и дорогостоящей, например, ответственность за повреждение кирпичной кладки или штукатурки может привести к необходимости нанимать дополнительных специалистов для устранения проблем, с которыми вы можете столкнуться. создали.

Если вы хотите узнать больше об окнах с двойным остеклением из НПВХ для вашего дома и стоимости установки окон по сравнению с установкой окон самостоятельно, свяжитесь с командой Integra Windows сегодня, и они будут более чем рады обсудить это с вами.
