Как установить раздвижную дверь своими руками — Пошагово

Несмотря на то, что паралелльно-раздвижные двери являются более эффективным и оригинальным решением при организации внутреннего пространства (по сравнению с распашными аналогами), при ограниченном бюджете немногие решаются на установку подобного рода систем своими руками. Очевидно, что более сложный монтаж требует повышенной квалификации, знания особенностей крепления и правильной последовательности сборки комплектующих. Поэтому прежде чем принимать окончательное решение, сможете ли вы осуществить задумку своими силами, есть смысл ознакомиться с пошаговой инструкцией и узнать на что обратить внимание при выполнении подобной работы.

Хотите приобрести качественные раздвижные двери на заказ? Компания «Промир» предоставляет услуги по изготовлению раздвижных систем, а также оказывает полный комплекс услуг по монтажу конструкций.

Содержание
  • Необходимые инструменты
  • Особенности систем
    • Нижнеопорная система
    • Подвесная система
  • Этапы монтажа
    • Подготовка проема
    • Сборка двери
    • Монтаж направляющего профиля
    • Установка полотна
    • Регулировка

Необходимые инструменты

  • рулетка,
  • линейка,
  • угольник и карандаш;
  • строительный отвес и уровень;
  • шуруповерт;
  • дрель;
  • сверла разного диаметра по дереву и бетону;
  • саморезы;
  • электролобзик или пила;
  • наждачная бумага или шлифмашинка;
  • стамеска и молоток.

Особенности систем

Общие правила установки раздвижных дверей одинаковы для всех конфигураций, но из-за конструкционного различия систем подход может немного отличаться. На данный момент выделяют два основных типа дверей, которые различаются механизмом перемещения полотна: рельсовые и подвесные. Каждый из них имеет свои преимущества и недостатки.

Нижнеопорная система

Представляет собой конструкцию с верхней и нижней направляющей, причем последняя является опорной. Подобные двери имеют высокую степень жесткости, надежно зафиксированы в двух плоскостях и не отклоняются по вертикали. Это обеспечивает более ровный и плавный ход, возможность использования полотен из наиболее тяжелых материалов и безопасность при эксплуатации. Также стоит отметить, что отсутствие зазора сверху и снизу благоприятно влияет на уровень шумо- и теплоизоляции.

Единственный недостаток связан с направляющим рельсом, который подразумевает монтаж в напольное покрытие. Попавшая внутрь трека пыль и грязь тяжело извлекается и при несвоевременном уходе может привести к выпаданию ролика из колеи.

Подвесная система

В данном случае дверное полотно находится в подвешенном состоянии, так как используется только верхняя направляющая. Стабильность конструкции по вертикали обеспечивается собственным весом и незаметными флажковыми роликами, которые размещаются по краям проема на полу. Верхняя планка не предназначена для существенных нагрузок, поэтому конструкция подразумевает использование только облегченных фасадов.

Использование подобной системы обеспечивает практически полную сохранность напольного покрытия, однако это и является ее недостатком — общая устойчивость дверей ниже, чем у нижнеопорных, а также они не способны защитить помещение от сквозняков и внешнего шума.

Этапы монтажа

Подготовка проема

Прежде всего необходимо подготовить проем. Требуется устранить кривизну стен/пола, удалить все выступающие элементы, чтобы полотно могло двигаться без затруднений. Следует убедиться, чтобы все стороны проема были прямолинейны и перпендикулярны, а окружающие материалы могли обеспечить соответствующую несущую способность.

Необходимо заранее продумать расположение дверной конструкции, определить направление перемещения полотна. Если количество створок больше одной, то необходимо понимать как будут открываться двери — в одну стороны или в разные. Если в одну, то необходимо предусмотреть более широкий пенал, т.к. потребуется установка двух направляющих. Если в две — то учесть больше места с обеих сторон от проема.

Также перед установкой дверей проем должен быть полностью отделан: оклеен обоями, покрашен или облицован деревом.

Сборка двери

На каждую модель производитель предлагает пошаговую инструкцию по сборке полотна и обычно готовые комплекты дверей имеют размеченные отверстия под фурнитурные элементы (ролики, ручки, замки). На данном этапе важно проверить чтобы расположение отверстий совпадало с тем, что указано в инструкции по сборке.

Нередки случаи, когда имеются отклонения и позже приходится «пересобирать» дверь.

Для подвесных дверей важно не забыть про паз в нижней торцевой части, идущий по всей длине полотна, который будет использоваться под флажковый ролик.

Монтаж направляющего профиля

На данном этапе последовательность и объем проводимых работ будет отличаться в зависимости от типа раздвижной системы. При сборке нижнеопорных дверей предстоит установить две направляющие, а для подвесных — одну.

В рельсовой конструкции в первую очередь выполняется монтаж напольного профиля. Крепление осуществляется непосредственно поверх покрытия или же в полу подготавливается отверстие для «скрытого» монтажа планки. Второй вариант более предпочтителен, т.к. не подразумевает создание порожка.

Далее приступают к монтажу верхней направляющей. Профиль будет подвешиваться на нижнюю плоскость бруса с сечением не менее 40х40 мм и длиной равной: (ширина полотна × 2) + 5 см.

Для определения высоты крепления бруса — дверь устанавливают в нижний трек и плотно прижимают к проему. Ролики вставляют в направляющую и делают горизонтальную отметку, на том уровне когда дверь беспрепятственно скользит.

При монтаже системы подвесного типа высота расположения бруса определяется схожим образом. Минимальное расстояние между полом и дверью должно составлять 7-10 мм, соответственно чтобы не держать полотно подвешенным, подбирается доска с соответствующим сечением по высоте, на нее упирается дверь и делаются соответствующие отметки.

Перед окончательной фиксацией направляющих, важно убедиться в их прямолинейности, отсутствии уклонов и что не была нарушена общая геометрия.

Установка полотна

Монтаж раздвижных дверей можно выполнять после установки всех направляющих. В случае нижнеопорной конструкции, полотно сначала навешивают на верхнюю направляющую, а затем заводят на нижнюю рельсу. Подвесную дверь сразу навешивают полностью.

В случае, если для установки двери не хватает места, то потребуется снять со стены брус с верхним профилем, надеть его на дверь и после этого вывесить всю конструкцию целиком.

Далее следует найти оптимальное место для установки ограничителей направляющих — для этого дверь перемещают то в одну, то в другую стороны и наблюдают чтобы полотно не откатывалось слишком далеко.

Нельзя забывать про установку флажкового ролика на пол. Он должен находится идеально ровно под верхней направляющей. В противном случае перекос двери по вертикали значительно сократит срок службы фурнитуры.

Регулировка

На последнем этапе следует провести регулировку роликовой каретки, чтобы выравнять створки по горизонтали. Начните регулировку угла полотна с нижних колес, чтобы не допустить подвешивания двери на верхнем треке. Поворачивайте по часовой стрелке, чтобы поднять систему, и против часовой, чтобы опустить.

Ознакомиться с подробным описанием процесса выравнивания дверей вы можете в нашей полноценной статье «Регулировка дверей-купе».

Обращайтесь в нашу компанию если хотите изготовить раздвижные двери в Калининграде под ключ. Мы предлагаем лучшие цены на современные европейские и российские системы, и даем гарантию — 1 год.

Принимаю правила обработки персональных данных

Как установить дверь купе, этапы установки двери купе

Двери-купе не рекомендуется ставить в помещениях, которые требуют полной звуко- и теплоизоляции.

1 этап. Подготовка проёма.

При установке данной двери одним из главных условий является максимально точное совпадение плоскостей (отсутствие перекоса) стен у данного проёма и ровного пола по всей длине перемещения двери.

1) Перед началом установки межкомнатной двери убедитесь, что проем сформирован (т. е. имеет четкие размеры: высоту, ширину и толщину), оформлен в чистом виде (гипсокартон обрезан, нет торчащего кирпича, пенобетона).

— ширина проёма, Н— высота пройма, Т— толщина стены

2) Чтобы деревянная дверь свободно открывалась, верхняя часть проема и пол должны быть параллельны и горизонтальны (проверяется уровнем и рулеткой). Допускается непараллельность не более 5 мм в зоне дверного проема.

3) Чтобы дверь висела ровно и не цеплялась за пол, необходимо перед монтажом её убедиться в том, что боковые стороны проема должны быть параллельны и вертикальны (проверяется отвесом, отклонение не более 5 мм на 2 м).

4) Чтобы монтировать дверь надежно, требуется, чтобы стены вокруг проема должны составлять единую плоскость (проверяется длинным правилом, отклонение плоскостности может составлять не более 5 мм на проем).


5) Ровно межкомнатные двери раздвижного типа можно навесить только в том случае, если проем не имеет сужений, т.е. его размеры по обеим сторонам стены могут различаться не более чем на 5 мм на сторону (проверяется рулеткой).

6) Ширина проёма должна быть меньше ширины полотна для отсутствия просветов при закрытой двери, а высота такой, чтобы закрывались роликовые механизмы.

2 этап. Отделка проёма доборами и наличниками.

Проём оформляем, используя доборные планки соответствующие толщине стен, на которые крепятся наличники. Крепить доборы можно с помощью саморезов, финишных гвоздей, жидких гвоздей или монтажной пены, которой же и заполняются пустоты.

3 этап. Установка дистанционной прокладки.

1) Перед монтажом раздвижной двери необходимо сделать отметку вверх на расстоянии 60 мм от края дверного проема – на этой высоте будет находиться нижний край дистанционной подкладки. В качестве дистанционной подкладки используется брус из древесины хвойных пород 50 мм х 70 мм. Если стена с изгибом, для сохранения ровности бруска можно подложить соответствующие прокладки из плотного материала. 10-15 мм больше толщины При небольших изгибах стены брусок можно плотно прикрутить к стене без прокладок, главное, чтобы крепящийся на него направляющий алюминиевый профиль сохранил свою прямолинейность. По отметке провести горизонтальную линию над дверным проемом и в сторону раздвижения двери на величину длины алюминиевой направляющей. Длина дистанционной подкладки равна длине алюминиевой направляющей. Длина направляющей на одностворчатое купе -2 м, на — двустворчатое -3 м.

2) При помощи саморезов толщиной 4-5 мм и длиной 50-60 мм по разметке прикрепить к стене дистанционную подкладку так, чтобы ее нижний край проходил точно по линии разметки, а середина длины подкладки оказалась над углом проема со стороны отката двери. Даже при неровной стене дистанционная подкладка должна остаться прямой.

3) Верхний профиль крепим к бруску с помощью саморезов таким образом, чтобы расстояние между стеной (наличником) и полотном составляло 4-10 мм.

Отверстия в профиле под саморезы просверливаем по середине и снимаем фаски, для их плотной потайной посадки. Крепим верхнюю направляющую к нижней части бруска (дистанционной прокладки) при помощи саморезов 3,5 х 20 мм.

4 этап. Установка роликов и ограничительного штифта.

1) К верхнему торцу дверного полотна межкомнатной двери при помощи саморезов, входящих в комплект поставки, прикрепить захваты (поз. 2 рисунок 1) на расстоянии D от края полотна (см. таблицу 1). Полукруглые вырезы в захватах должны быть обращены к стене.

Таблица 1.

А

D

600

100

700

100

800

110

900

110

А — ширина полотна межкомнатной двери
D — расстояние от середины захвата до края дверного полотна

2) На нижнем торце двери выбираем паз, не доходящий до краёв 1-2 см. (см. рисунок 2). Ширина паза должна быть на 1-2 мм больше толщины флажка (ролика). Выбрать паз можно с помощью фрезера, либо путём просверливания отверстий с дальнейшей выборкой стамеской. В паз установить нижнюю направляющую.

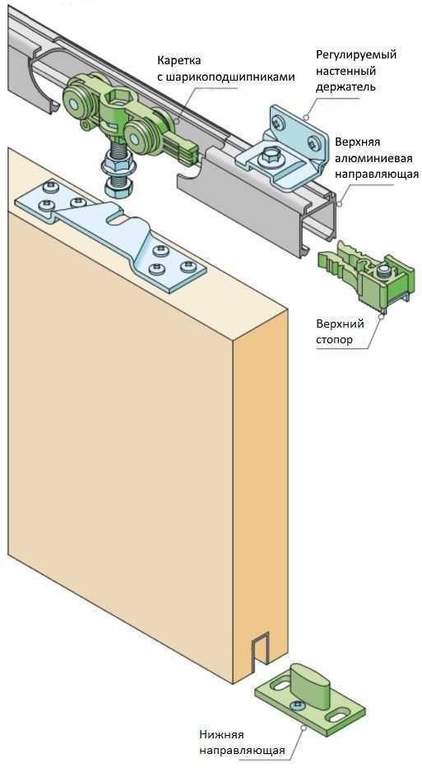

3) Собрать несущие каретки механизма, согласно рисунку 1, и вставить их в алюминиевую направляющую.


поз. 2 — захваты

поз. 3 — гайка

поз. 4 — контргайка

поз. 5 — винт

поз. 6 — регулировочный винт

поз. 7 — регулировочный винт

4) По краям направляющей вставить ограничители с резиновыми амортизаторами.

5) Навесить межкомнатную дверь: приставить ее к стене под направляющую, подкатить правую каретку к правому захвату (поз. 2 рис.1) и, приподняв дверь, надеть вырез захвата на регулировочный винт (поз. 7). Гайки, (поз. 3 рис. 1) , должны быть сверху захвата, (поз. 2 рис.1), а головка винта (поз. 5 рис. 1) — снизу. Повторить это с другой кареткой. Придерживая болт, рукой затянуть гайки.

6) Раздвижной механизм, которым комплектуются межкомнатные деревянные двери, требует установить ограничительный штифт во фрезерованный паз снизу двери. Ограничительный штифт должен быть расположен по центру паза, обеспечивая плавное скольжение двери и равномерный зазор между дверью и стеной. Отметить на полу поперечное расположение ограничительного штифта. Переместить дверное полотно в сторону открывания так, чтобы край двери располагался на одной линии с краем проема; ограничительный штифт должен находиться внутри фрезерованного паза на расстоянии 5 мм от края полотна. Отметить продольное расположение ограничительного штифта на полу. Снять дверь с захватов(поз. 7 рис.1) и по отметкам на полу при помощи саморезов закрепить ограничительный штифт.

5 этап. Установка ручек.

Врезка ручек в полотна деревянных дверей. Для раздвижных межкомнатных дверей предназначены специальные ручки «купе». Центр ручки должен находиться на расстоянии 900 -1000 мм от низа полотна, на середине стоевой детали полотна. Врезка ручек осуществляется согласно инструкции по установке фурнитуры.

6 этап. Регулировка двери по высоте.

1) Надеть дверь пазом на ограничительный штифт и навесить ее. Вращая регулировочный винт (поз. 7 рисунок 1), добиться равномерного зазора между дверью и полом величиной 4-6 мм; придерживая регулировочный винт поз. 7, при помощи ключа затянуть гайку поз. 3 и контргайку поз. 4 (рисунок 1).

2) Регулировка навешенной деревянной двери по горизонтали. Переместить дверное полотно межкомнатной двери в сторону закрывания так, чтобы дверь перекрывала проем с запасом по 20 мм с каждой стороны. Зафиксировать ограничитель с резиновым амортизатором крайнего положения двери в закрытом состоянии при помощи винта поз. 5 рисунок 1. Переместить дверное полотно в сторону открывания так, чтобы край двери располагался на одной линии с краем проема. Зафиксировать ограничитель с резиновым амортизатором крайнего положения двери в открытом состоянии при помощи винта поз. 5 рисунок 1. При помощи регулировочных винтов поз. 6 рисунок 1 на ограничителях с резиновыми амортизаторами отрегулировать усилие фиксации дверного полотна в крайних положениях.

7 этап. Установка декоративной накладки.

Декоративная накладка крепится на верхнюю направляющую сдвижной двери, таким образом скрывая механизм двери. На межкомнатных дверях в качестве декоративной накладки (рисунок 2) используется стандартный добор шириной 150 мм.

Накладка крепится при помощи «финишных» гвоздей к ранее установленному бруску 50х70 мм (пункт 6 настоящей инструкции). Лицевая планка должна быть на 14 мм длиннее алюминиевой направляющей. Торцы раздвижного механизма закрываются отрезками от добора, которые крепятся на «финишные» гвозди на одном уровне с лицевой декоративной накладкой. На двустворчатой двери-купе доборы стыкуются. Саморезы закрываем декоративными заглушками.
