Доводчик для межкомнатных дверей, скрытый в виде петли

Автор Michael На чтение 7 мин Просмотров 2.6к. Опубликовано Мар 27, 2020

Как не удивительно это прозвучит, но первый дверной доводчик появился около ста пятидесяти лет назад. Он был пружинным и выдумал его Френсис Ричардс. Вслед за ним, в течение пары десятилетий, еще два инженера, независимо друг от друга, изобрели более совершенные устройства доводчиков для межкомнатных дверей. Сначала пневматические, затем механико-гидравлические.

Содержание статьи

1. Принцип работы
2. Типы конструкций
3. С рычажной тягой
4. Со скользящим каналом
5. Виды доводчиков
6. Верхние
7. Напольные
8. Скрытые
9. Специализированные
10. Критерии выбора

Принцип работы

Классический механизм доводчика для своего действия использует рычажную тягу. Но главный секрет находится в устройстве, в котором расположились пружинный блок и поршень. Еще там есть цилиндрическая капсула и внутри нее имеется множество тонких гидравлических каналов.

Когда дверь открывается, рычажная тяга передает усилие поршню. Тот, двигаясь вдоль цилиндра, сжимает пружину. Как только дверь оставляют в покое, тотчас спираль начинает разжиматься, возвращая створку в исходное положение. Скорость обратного хода пружины можно отрегулировать.

Для этого на корпусе доводчика есть регулировочные винты. Ими меняют размер сечения гидравлических каналов. Чем меньше проход для масла, тем больше оно тормозит обратный ход двери. То есть сопротивляется возврату пружины в свое исходное положение.

Модели, использующие последние технологии, имеют специальный клапан. Он самостоятельно задействуется, когда дверь достигает положения в 70 градусов и начинает активно тормозить движение. Как только створка доходит до отметки в 15 градусов, клапан снижает сопротивление и происходит мощное, но достаточно мягкое закрытие. Это конечное усилие необходимо чтобы преодолеть противодействие воздушного потока и уплотнителя, а также проскочить механизм защелки.
Более современная конструкция состоит из гидравлического контура, за работу которого отвечает реечная передача. У такого устройства более плавный ход створки, который можно отрегулировать в большом диапазоне. Конечное же усилие еще более мощное, позволяющее плотнее прижать дверь на последнем этапе.

Есть еще кулачковая технология. Она обладает самым высоким КПД, по сравнению с другими системами. А это позволяет обеспечить еще более плотное, но мягкое закрывание.

Типы конструкций

Рынок дверной фурнитуры представляет большой ассортимент дверных доводчиков. Но разнообразие касается больше внешнего вида изделия. На самом деле классификация проходит по ряду признаков, которые определяют, каким способом передается вращательный момент. Таких критериев всего лишь пара и поэтому можно выделить только два вида моделей.

С рычажной тягой

В устройстве вращательный момент передает складная рукоятка. Этот механизм получил самое большое распространение в основном из-за своей бюджетности. Но шарнирная тяга в нем надежная и может служить чуть ли не вечно. В народе прибор называют коленным, потому что складной рычаг на него похож. Из-за этого конструкция иногда выглядит громоздко и портит внешний вид всей дверной системы.

Еще подобные модели часто страдают от вандалов, поскольку их невозможно надежно защитить. Поэтому установка их в общественных местах проблематична и там стараются чаще использовать другую конструкцию.

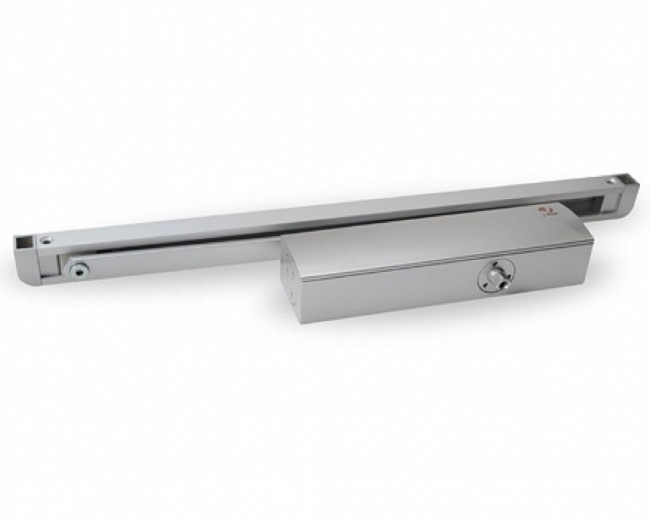

Со скользящим каналом

В таких устройствах усилие передается так называемой скользящей тягой. То есть рычаг двигается по каналу. У прибора отсутствует сильно выступающие детали, которые могли бы сломать хулиганы. Поэтому большие организации более охотно устанавливают такие конструкции у себя в офисах.

Кроме хороших антивандальных свойств, доводчик ценится тем, что его можно легко настроить на предельное открывание двери. Для этого в него устроен эластичный ограничитель.

Виды доводчиков

Но кроме классификации по вращательному моменту, немаловажную роль играет то, где прибор будет расположен. Поэтому их разделяют еще на 4 вида.

Верхние

Это самая распространенная группа и ее используют не только в общественных зданиях, но и в жилых помещениях. Рабочий корпус устанавливается как на саму дверь, так и на стену над ней. Расположение прибора зависит от его модели и дверной конструкции. В устройстве может быть использована любая тяга из двух (рычажная или скользящая). Так же там применимы все из доступных технологий. Прибор может иметь кулачковое или зубчатое исполнение.

Плюсы накладных доводчиков в том, что их просто установить и цена на прибор не высока. Также привлекает потребительская доступность устройства. Минусы в том, что оно выглядит громоздко и нередко портит вид не только дверной системы, но и всего дизайна помещения. Также многим не нравится, что для монтажа необходимо долбить стены.

Напольные

У таких моделей створка располагается прямо на оси, по которой происходит движение доводчика. Поскольку никаких внешних рычагов не используется, устройство полностью незаметно. Весь рабочий механизм прячется в полу. Широкое применение такие доводчики нашли в общественных местах. Их устанавливают в торговых центрах, кинотеатрах и в крупных офисах.

Единственным ограничением на использование является масса двери. Створка не должна весить больше трехсот килограмм. Поэтому нормальным местом работы такого доводчика являются внутренние пространства зданий, где можно устанавливать пластиковые или стеклянные полотна. Они больше всего подходят к такой конструкции.

Скрытые

Такие устройства, как и предыдущее, не бросаются в глаза. Но в отличии от напольных они расположены прямо на дверном полотне. Скрытый доводчик производится двух видов. Есть обычный механизм со скользящими стержнями, а еще для межкомнатных дверей выпускаются специальные петли.

В первом случае прибор мало чем отличается от простого навесного. Разве что своими размерами. Подобный доводчик миниатюрен и прячется в самом полотне двери. Или его можно расположить внутри дверной коробки. Тогда скользящий рычаг необходимо крепить к створке.

При монтаже придется выбирать паз или в полотне, или в лутке. Для многих это считается недостатком, поскольку установка доводчика усложняется. Также он не справиться с тяжелыми дверными конструкциями. Но в остальном прибор зарекомендовал себя положительно. Встраиваемый механизм имеет высокую прочность и способен прослужить долгие годы.

Петля-доводчик представляет собой миниатюрное устройство, спрятанное в внутри навеса. Такой прибор подходит только для легких межкомнатных дверей. С громоздкими конструкциями ему не совладать. Для его монтажа нет необходимости переделывать двери, поэтому его часто применяют для стеклянных полотен.

Он ничем не отличается от обычной петли и совершенно не бросается в глаза. Единственной проблемой при его установке является необходимость навешивания со строительным уровнем. Малейший перекос дверного полотна ощутимо затруднит работу такого доводчика.

Лучше всего такая конструкция показала себя на дверях с магнитным или электронным замком. Отсутствие защелки, которую нужно преодолевать, значительно облегчает действие прибора. Также модель хорошо зарекомендовала себя в домах, где есть маленькие дети.

Специализированные

Такие конструкции используются в раздвижных системах, а также для дверей-купе. У устройства стержневой тип, но размеры его значительно меньше обычных. Отличаются повышенным первоначальным усилием.

Размещаются обычно внутри дверного полотна. Но можно расположить их и в коробе. Для этого необходимо высверлить в элементах отверстия необходимого диаметра под корпус прибора.

Критерии выбора

Мощность прибора – это главный фактор, на который требуется обратить внимание. Показатели для устройства зависят от массивности створки и интенсивности ее открывания. Иногда приходится устанавливать сразу два доводчика на одну дверь. Такие меры считаются вынужденными и применяются, когда конструкция имеет большой вес и ею часто пользуются.

Монтаж спаренных механизмов позволяет распределить нагрузку поровну, а это ощутимо продлевает срок эксплуатации приборов. Существует европейский стандарт EN1154, который строго регламентирует нагрузку доводчика и область его применения. Нормы этого документа выделяют семь классов приборов по мощности.

В таблице представлены данные, которые указывают, к какому весу и ширине дверного полотна должен применяться класс доводчика.

Класс	Ширина створки (см)	Масса полотна (кг)
EN 1	75	20
EN 2	85	40
EN 3	95	60
EN 4	110	80
EN 5	125	100
EN 6	140	120
EN 7	160	160

Ориентируясь на приведенные данные, также учитываются и другие факторы. Если дверь уличная и по ходу ее частой эксплуатации на нее действуют боковые ветра, преобладающие в этой местности, мощность необходимо брать больше. Например, для ширины полотна в 125 см и его массе в 90 кг выбран пятый класс по евростандарту. Беря во внимание изложенные факторы, рекомендуется выбрать шестой класс прибора. А если ветра сильные, то и седьмой.

Если доводчик нужен для внешней преграды в дом, то нужно учитывать на сколько хорошо он переносит перепады температуры. На рынке представлены модели способные выдерживать от -45 до +70°C.

Немаловажный признак – внешний вид. Поскольку навесной корпус может испортить весь дизайн помещения, то рекомендуется выбирать его цвет в унисон с палитрой дверной конструкции. Черный доводчик будет сильно выделятся, если установить его на коричневую дверь.

В связи с желанием убрать с глаз механизм закрывания, не следует совершать ошибки, навешивая входную дверь на дверные петли с доводчиком. Необходимо помнить, что этот вид прибора предназначен только для межкомнатных дверей и с уличными ему не справиться.

Доводчик для межкомнатных дверей. Накладной, скрытый, напольный, петельный

Из статьи Вы узнаете:

• Накладные доводчики
• Скрытые доводчики
• Напольные доводчики
• Петли-доводчики
• Доводчики для дверей раздвижного типа

Двери, автоматически закрывающиеся за посетителями, гораздо удобней обычных моделей, так как позволяют не беспокоиться об утечке тепла, нарушении изоляции и назойливых взглядах любопытствующих. Простейшее средство, обеспечивающее самостоятельное закрывание створок, придумано давно – это металлическая пружина, закрепляемая на подвижной и стационарной частях дверной конструкции. Иногда, захлопывание открытой двери может обеспечить и полоса плотной резины. Однако подобные приспособления достаточно примитивны, а поэтому им на смену пришли более совершенные и эффективные устройства, называемые доводчиками.

Доводчики имеют сложную конструкцию и способны выполнять более широкий спектр функций, в сравнении с захлопывающими пружинами или резинками. Удобный механизм обеспечивает плавное закрывание дверей без ударов и сотрясений, опасных для изделий со стеклянными вставками или полотнами. Специальные модели могут удерживать дверь в открытом состоянии (под определенным углом) некоторое время, давая возможность посетителям проходить сквозь них без спешки и суеты. Большинство устройств позволяет настроить уровень усилия, которое нужно приложить для того, чтобы створка закрылась.

Накладные доводчики

Этот вид доводчиков наиболее часто устанавливается как на входных, так и на межкомнатных дверях распашного типа. Они надежно и эффективно работают в местах с большой проходимостью и хорошо выдерживают регулярные высокие нагрузки. Основная цель накладных устройств – держать двери в закрытом состоянии.

Существует две разновидности накладных доводящих конструкций:

1. С приводом зубчатого типа – работа механизма обеспечивается за счет передачи движения от пружины при помощи шестерни и штифта с зубцами. Приводные доводчики довольно массивны, а поэтому их редко ставят на двери между комнатами.
2. Со скользящим стержнем – функционирование системы обеспечивает кулачковый стержень и два поршня, которые сжимают и разжимают пружину, для открывания/закрывания дверей. Рабочие элементы находятся в корпусе, наполненном машинным маслом, а система гидравлики позволяет дверям плавно открываться и закрываться.

Установка доводчиков осуществляется одним из двух способов и зависит от того наружу или внутрь открывается дверная створка. Двери, открывающиеся «от себя», требуют следующего монтажа: корпус доводчика устанавливается на верхнем брусе дверной коробки, а рычаг крепится на подвижном полотне. У конструкций, которые открываются «на себя» все наоборот: корпус размещается на активной створке, а рычаг закрепляется в верхней части дверного короба.

Скрытые доводчики

Считается, что для внутренних дверей лучше других подходят доводчики скрытого типа, именуемые также рамочными. Принцип их устройства аналогичен накладным механизмам стержнево-поршневого типа, но размеры значительно меньше. Рамочные доводчики настолько компактны, что совершенно незаметны при аккуратной врезке в верхнюю часть дверной створки – она продолжает выглядеть целой и неповрежденной.

Скрытый механизм можно монтировать разными способами:

• При достаточной ширине верхнего бурса дверной коробки корпус доводчика врезают в него, при помощи ручного фрезера.

[tip]Для того чтобы удачно врезать корпус доводчика в верхнюю часть дверной створки требуется достаточный промежуток между верхним краем подвижного полотна и контуром короба.[/tip]

• Корпус скрытого механизма располагают в верхней части дверного полотна. Этот способ используется гораздо чаще, так как работать со снятой с петель створкой гораздо легче, чем осуществлять монтаж в стационарно установленную конструкцию.

Точно рассчитать место установки корпуса доводчика на дверном полотне довольно сложно. При недостатке опыта монтажа устройств таким способом, необходимо точно следовать инструкциям, размещенным производителем в сопроводительной документации. В них объясняется как правильно делать замеры.

Напольные доводчики

Одной из разновидностей скрытых доводчиков являются напольные механизмы. Эти специфические устройства устанавливают на двери маятникового типа или на двери-качели без ограждающей коробки. Наиболее активно используются такие доводчики в магазинах и общественных зданиях, имеющих входные двустворчатые двери из стекла. Преимуществом напольных доводчиков является их способность выдерживать массивные полотна, а также фактическое выполнение функций поворотного механизма.

[tip]Двери, разделяющие внутренние помещения, редко оснащаются доводчиками напольного типа – они применяются только при установке эксклюзивных моделей особой конструкции.[/tip]

Напольные доводчики представляют собой металлический вал, который располагается вертикально и соединен с пружиной, другой конец которой крепится к дверному полотну и обеспечивает его закрывание. Активная створка размещается на валу доводчика, который одновременно выполняет роль дверного навеса.

Некоторые современные напольные доводчики оснащены гидравлической системой, позволяющей настраивать уровень усилий, необходимый для приведения створки в движение.

Петли-доводчики

Дверные петли, выполняющие роль автодоводчика начали производить не так давно. Внешне эти изделия практически не отличаются от обычных петель и устанавливаются по тому же принципу, что и стандартные аналоги. Однако из-за конструктивных особенностей размеры петель-доводчиков больше обычных моделей и имеют ряд существенных недостатков:

• Усилие, оказываемое на закрываемую створку, слишком мало, поэтому доводящие петли способны закрывать только легкие двери.
• Петли не выдерживают вес тяжелых створок.
• Ресурс работы устройств очень мал по сравнению с простыми петлями.
• Монтаж специфических петель достаточно сложен для неподготовленных мастеров.

Установка петель-доводчиков оправдана только на легких межкомнатных дверях, так как тяжелые дверные створки быстро выведут их из строя. Можно, конечно, оснастить дверь тремя или четырьмя петлями, но это затруднительно и не выгодно. При установке доводящих петель на дверную конструкцию необходимо точно выдерживать расстояние и расположение изделий относительно друг друга – чем больше петель устанавливается, тем сложнее это сделать. Монтаж устройств с нарушением требований приводит к быстрой их поломке.

Для того чтобы доводящие петли работали эффективнее, возможна установка двери с небольшим наклоном. Угол наклона необходимо точно рассчитать, так как при малой его величине эффект будет незаметен, а большое значение утяжелит открывание.

Доводчики для дверей раздвижного типа

Конструкция и принцип работы таких доводчиков схожи с функционированием механизмов, устанавливаемых в корпусную мебель. Главная задача этих устройств – не допустить резкого столкновения створок друг с другом и их повреждения. Состоят доводчики для раздвижных дверей их небольшого штока и пружинного механизма, вмонтированного в него. Врезка устройств производится в верхний/нижний брус дверной коробки или в полотно двери с торцевой стороны.

Если врезка осуществлена не качественно и штифты доводчика не заглублены на максимальный уровень, то они могут мешать при движении через проход и быстро ломаться из-за частого задевания.

Предыдущая статья: Двупольная металлическая дверь. Назначение, конструктивные особенности, варианты дизайна Следующая статья: Деревянные входные двери. 13 фото + описание разновидностей и особенностей конструкции

Дверной доводчик, внесенный в список США | Дверные затворы коммерческого класса

Автоматический дверной доводчик предназначен для установки в верхней части двери или рамы. Этот гидравлический дверной доводчик оснащен мощной внутренней пружиной, которая позволяет устройству автоматически закрывать дверь каждый раз, когда человек использует дверь. Наши автоматические дверные доводчики относятся к сверхмощным устройствам класса 1, рассчитанным на более чем 2 миллиона дверных циклов. Купите сегодня и откройте для себя безопасную и плавную работу двери с автоматическим доводчиком.

Особенности дверного доводчика, внесенного в список США

• Автоматический дверной доводчик соответствует стандарту ANSI A156.4, класс 1, 2 миллиона циклов Сверхмощный литой алюминий
• Автоматические дверные доводчики упакованы по три штуки для обычных, верхних косяков или параллельных рычагов.
• Автоматический дверной доводчик с регулировкой качания, защелки и скорости закрывания

Варианты размеров дверей

Доводчик содержит полностью регулируемую пружину, позволяющую устанавливать доводчик на любую дверь коммерческого назначения.

• Размер 1–4: Для внутренних дверей шириной от 32 до 48 дюймов или наружных дверей шириной от 28 до 42 дюймов
• Размер 3–6: Для внутренних дверей шириной от 42 до 60 дюймов или наружных дверей от 36 до 54 дюймов Широкий

Варианты типа рычага доводчика, внесенного в список США
• 0008

Дверной доводчик, зарегистрированный в США Опция с откидной пластиной

Опция с плоской откидной пластиной доступна для установок с низкой высотой потолка или недостаточным монтажным пространством на дверной раме.

Дверной доводчик Установка обычного рычага с откидной пластиной
Дверной доводчик Установка на верхний косяк с откидной пластиной

Установка дверного доводчика с откидной пластиной

1


Дверной доводчик, внесенный в список США Дополнительное крепежное оборудование
• Половые гайки и болты: набор из 4 шт. Для стальных дверей.


Дверной доводчик, зарегистрированный в США, входит в стандартную комплектацию с Backcheck

Регулируемая задняя защелка обеспечивает блокирующий или амортизирующий эффект, когда дверь резко открывается, как правило, когда она может быть подхвачена ветром или при резком выходе физическим лицом. Задняя проверка помогает предотвратить повреждение двери, дверной фурнитуры или прилегающих поверхностей стен. Сила проверочного действия регулируется, и когда оно полностью задействовано (не рекомендуется), оно создает значительную нагрузку на дверной доводчик, что может привести к выходу из строя или протечке. В целях безопасности всегда лучше повернуть обратный клапан на 1-1/2–2 полных оборота от полностью закрытого положения.

Дверной доводчик, зарегистрированный в США Доступна функция удержания в открытом положении (Примечание: удерживать открытый рычаг не следует использовать на противопожарных дверях):

Эта опция позволяет добавить к дверному доводчику удерживающий рычаг. Рычаг удержания в открытом положении — это регулируемый рычаг, который позволяет пользователю установить дверь в положение удержания в открытом положении. Важно отметить, что в этом случае удерживающий рычаг никогда не следует использовать на огнестойком дверном доводчике. Этот вариант применим только в том случае, если доводчик используется на неогнестойкой двери.




US Перечисленная дверь ближе Корректировка

Дверь ближе Цикл закрытия

Примечание. Закрытие дуг (близко и защелка) контролируются двумя (2) Отдельный клапанный клапан. Сначала отрегулируйте скорость закрывания, затем отрегулируйте скорость запирания.

1. Регулировка скорости закрытия осуществляется полным оборотом регулятора клапана скорости. — Поверните винт клапана скорости по часовой стрелке, чтобы уменьшить скорость закрытия дуги. — Поверните винт клапана скорости против часовой стрелки, чтобы увеличить скорость закрытия дуги.

2. Регулировка скорости защелки осуществляется полным оборотом клапана регулятора скорости. — Поверните винт клапана скорости по часовой стрелке, чтобы уменьшить скорость закрытия дуги защелки. — Поверните винт клапана скорости против часовой стрелки, чтобы увеличить скорость закрытия дуги защелки.

ОСТОРОЖНО!!! Не поворачивайте клапан регулятора скорости более чем на два (2) полных оборота против часовой стрелки от его заводского положения по умолчанию, так как регуляторы двухскоростного клапана могут сместиться с корпуса доводчика, что приведет к потере внутренней жидкости и отказу устройства. .

LCN 3133 Скрытый во внутренней двери, однорычажный направляющий доводчик

Модель: LCN-3133-689

Написать обзор

LCN

LCN 3133 Скрытый во внутренней двери, однорычажный доводчик – порошковое покрытие

719,40 долларов США

$500.

00

В НАЛИЧИИ (покидает склад в тот же день, если заказ сделан до 15:00 по восточному времени)

Текущий запас:

Добавление в корзину… Товар добавлен

БЕСПЛАТНАЯ ДОСТАВКА для заказов на сумму более 149 долларов США

В НАЛИЧИИ (поставляется со склада в тот же день, если заказ сделан до 15:00 по восточному времени)

• Обзор продукта

3133 СКРЫТЫЙ ВО ВНУТРЕННЮЮ ДВЕРЬ, ОДНОРЫЧАГ НАПРАВЛЯЮЩИЙ ДОВОДЧИК ОБЗОР

Скрытая серия 3130 предназначена для установки во внутреннюю дверь 1 3⁄4 дюйма. Однорычажный рычаг и роликовый узел обеспечивают полную маскировку и выбор отделка и функции направляющих отвечают практически всем архитектурным требованиям.

ОБЗОР

Доводчики серии 3030/3130 предназначены для скрытого монтажа во внутренних дверях размером 1-3/4 дюйма в помещениях со средней и высокой проходимостью. Обе серии доводчиков соответствуют стандарту ANSI/BHMA A156.4 Grade 1, а согласно Американскому закону об инвалидах (ADA) требования к усилию открывания снижены. Скрытый однорычажный рычаг из кованой стали и узел направляющих и роликов с низким коэффициентом трения для серии 3130 и открытый двухрычажный рычаг из кованой стали для серии 3030 обеспечивают оптимальное управление дверью с раздельным регулированием общей скорости закрывания и скорости запирания. . Соединения рычага и башмака серии 3030 адаптируются к неровностям.

Серии 3030 и 3130 внесены в списки UL и cUL для самозакрывающихся дверей без фиксации в открытом положении и имеют 15-летнюю ограниченную гарантию. Материалы для доводчиков включают чугунный цилиндр; цельный поршень из кованой стали; высокоэффективный, полнокомплектный подшипник с низким коэффициентом трения; устойчивые к взлому регулировочные винты; и всесезонная жидкость.



ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Конструкция корпуса

• Конструкция из чугуна
• 1-1/8” diameter forged steel piston
• Full-complement bearing

Quality and durability

• All-weather fluid
• Forged steel arm
• 15-year гарантия

Установка

• Ручная конструкция
• Шурупы с шестигранной головкой
• Для серии 3030, размеры пружин 1–4; для серии 3130, размеры пружин 1-3

Технические характеристики

• Протестировано и сертифицировано в соответствии с ANSI/BHMA A156. 4 1,0008
• UL и CUL, с регулярным подразделением для самостоятельных загущений
• 2 9002
• . Цилиндры для межкомнатных дверей размером до 4 футов 0 дюймов
• Дополнительное покрытие рычага и крепежных деталей с гальваническим покрытием
• Ручка для право- и левовращающихся дверей



DESIGNS & FINISHES

• Standard or optional custom powder coat finish
• Optional plated finish
• Optional SRI primer for installations in corrosive conditions available with powder coat only



MOUNTING/ ВАРИАНТЫ РУКИ

Серия 3030 устанавливается в дверь с открытым рычагом. Серия 3130 монтируется в дверь с помощью скрытого кронштейна. Посетите страницы каталога серии 3030/3130, чтобы узнать подробности монтажа, варианты кронштейнов и аксессуары.
