Деревенская телега своими руками » Полезные самоделки ✔тысячи самоделок для всей семьи

Здравствуйте, друзья. Живя в деревне много раз ловил себя на мысли собрать телегу, обычную деревянную, на деревянных колесах и сделанную по всем правилам конную повозку.
По стечению обстоятельств и моих желаний, заказчик заказал деревенскую телегу, только чуть меньше в габаритах, что бы вписалась в интерьер…
Я не был ограничен в творчестве как выполнить изделие – бутафория для ландшафта, либо по всем правилам ГОСТа прошлых лет. По работе с деревом опыта не имею, есть только лишь некоторые теории … Но я себе сказал – ” ты же мастер… значит сделаешь “. Решил делать по всем правилам телегостроения, а то, что она будет в качестве бутафории меня уже не интересовало… Итак, решил начинать с колес – самого сложного и имеющего множество мелких деталей и их подгонки. Для изготовлении ступиц собрал токарный станок по дереву. Если делаю, то с прицелом на будущее ( я о токарном станке по дереву ). Поставить в планшайбе станка можно установить заготовку в диаметре до 300 мм. и длине 1000 мм. То бишь точеную ножку для круглого стола – пожалуйста.
Но, продолжаю с телегой, делаю ступицы и клинья. Да, клинья — их 12, спиц 12.Из чертежей сделал лишь шаблоны из 4 мм металлических 2х пластин для клиньев. Сложность, именно точного изготовления вплоть до миллиметра в заготовках, при дальнейшей постановке обруча на колесо. И обруч практически заколачивается в клинья или обруч нагревают и при надевке на колесо охлаждают водой иначе ничего на нем не перевезешь – развалится.  Они, колеса конечно же должны быть в диаметре одинаковы все… В качестве обруча была куплена шина сороковая…Дальше для меня кропотливой работы не было и сделалось быстрее, чем я ожидал… Собственно и все. Заказчик попросил покрасит светлой морилкой. Я воспользовался двухкомпонентной с лаком – ‘светлый дуб” и для легкой тонировки “дуб”…
После того как я отвез заказчику телегу, они водрузили в нее увесистые кадки-цветы и тут я точно не пожалел, что собрал колеса по старинке, как и положено… точно не развалятся.

Также можете посмотреть видео:

Всем удачи в творчестве ! prok-master.

Телега для цветов своими руками | Деревянные самоделки

Еще меньше века назад телеги были самым обычным элементом повседневной жизни. Сейчас в городе увидеть телегу – большая редкость и их копии стали использовать в качестве декоративного украшения. Так и у меня с женой возникла идея сделать небольшую телегу во двор, в которую можно было бы посадить цветы.

Так как телега должна была быть декоративной и ездить она будет максимум метров 10 в год, многие элементы телеги можно было упростить. Например я отказался от металлических бандажей (металлических лент для укрепления и фиксации) на обода и ступицы. Колеса и оглобли собираются только на влагостойкий клей, а в качестве материала использовал обрезки сосны, ели и лиственницы.

Эскиз телеги в масштабе поможет определиться с ее размерами и диаметрами колес.

Эскиз телеги в масштабе поможет определиться с ее размерами и диаметрами колес.

Чтобы цветы было проще сажать, а телегу легче убирать на зиму решили делать ее в виде кашпо со вставным пластиковым ящиком, правда обойдя все магазины подходящего ящика так и не нашлось, поэтому купили два ящика и решили установить их «паровозом» друг за другом. Дальше пришлось нарисовать эскиз будущей телеги, исходя из полученного размера ящика для того, чтобы вычислить нужные диаметры колес.

Орех брать не обязательно, но у меня была сухая ветка подходящей толщины.

Орех брать не обязательно, но у меня была сухая ветка подходящей толщины.

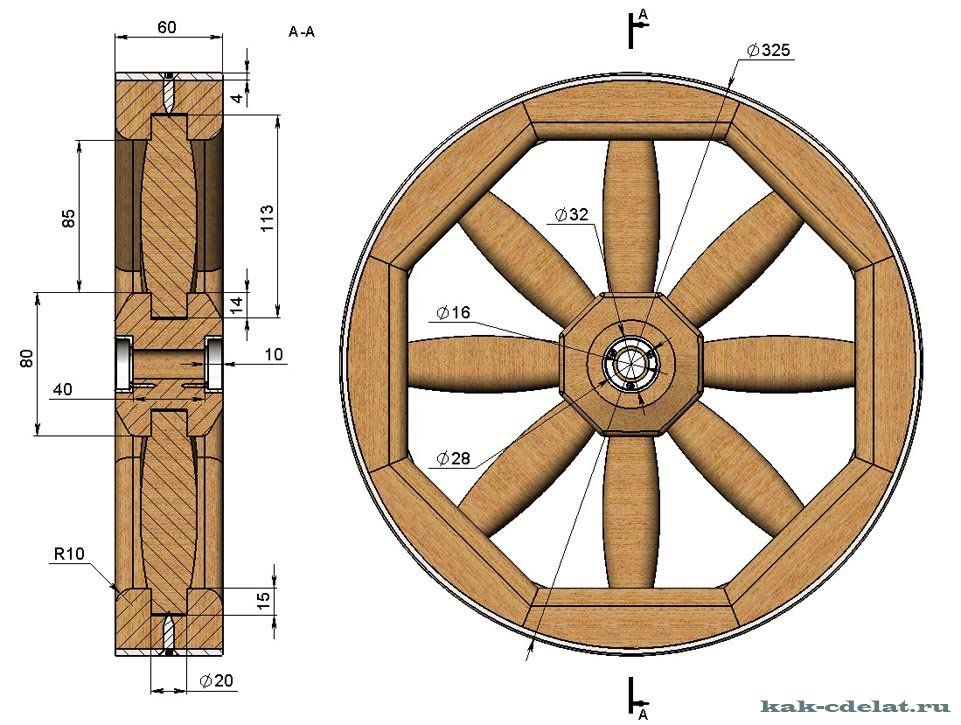

Колеса с 8 спицами и соответственно обод колеса состоит из 8 сегментов – «косяков». Сначала выточил из ореховой ветки ступицы. Орех – древесина плотная и красивая, но все ветки имеют в центре отверстие и не всегда при оцилиндровке оно будет в центре. Это надо учитывать при использовании данного материала. Найти центр в ступице удобно с помощью вот такого самодельного «искателя».

Спицы выточил из сосны. Их диаметр должен быть соизмерим с диаметром ступицы, чтобы они не мешали друг другу при сборке колеса. У меня они были 18 мм.

Самое сложное правильно рассчитать и точно отрезать сегменты обода колеса. Для этого предлагаю воспользоваться моими формулами. Все размеры даю в сантиметрах, мне так привычнее было считать.

Так как колесо изначально собирается как восьмиугольник, то все формулы используются как для правильного восьмиугольника.

Длина стороны восьмиугольника t=d/k, где d-диаметр вписанной окружности в обод, k-константа≈ 2,414213

D-диаметр колеса, h-толщина сегмента обода. d=D-h*2

Так как сегментов восемь, угол скоса сегмента = 360/8/2 = 22.5 градусов

Длина внешней части сегмента Т=t+h*tg(22.5)*2=t+h*0,414213*2

Для заднего колеса: диаметр D=48 см, толщина обода h=6 см.

Получается округленно t= 15 см и T=20 см.

Для переднего колеса: диаметр D=42 см, толщина обода h=5,5 см.

Получается округленно t= 12,9 см и T=17,5 см.

На самом деле можно обойтись и без математики, нарисовав колесо в натуральную величину и вымерить, но для меня так проще.

Главное при резке сегментов выдержать угол в 22.5 градусов. Даже незначительное отклонение при 16 резах может дать приличную ошибку.

При расчете сегментов убедитесь, что Ваша пила позволит отрезать под углом заданную толщину обода, иначе нужно его уменьшать.

После порезки сегментов сверлим в них глухие отверстия под спицы. Советую подобрать диаметр так, чтобы спицы входили плотно, но не забивались, иначе будет тяжело склеить ровное колесо. (Позже при сборке подобного колеса в моей самодельной катушке для шланга я делал спицы бочкообразными. Так проще их центровать и они плотнее садятся). Когда все вырезано, собираем сначала «на сухую» и нумеруем детали.

Собираем всё на клей, желательно густой, чтобы не очень быстро впитывался в древесину. Торцы сегментов обязательно мажем клеем с обоих сторон иначе пока все колесо станет на свои места, торцы могут впитать клей и высохнуть. Для усиления соединения я использовал шканты по одному на стык. Его устанавливать нужно ближе к внутренней части колеса, так как при обрезке по кругу срезается как раз место стыка больше всего.

Для стяжки колеса я использовал ременную стяжку для рамок, предварительно вынув вставки для углов. Можно использовать стяжки для багажника автомобиля. После высыхания клея обрисовываем окружность от центра ступицы и обрезаем по кругу. Если есть ленточная пила – проблем вообще не будет. Я обрезал на самодельном приспособлении для ручного лобзика. Она не дает уходить пилке и держит перпендикуляр.

После обрезки шлифуем стыки сегментов и неровности окружности. Колесо готово. Данную операцию придется повторить еще 3 раза. )))

Кузов телеги сделал из дюймовых еловых реек. Днище крепится на два бруска 50*50мм. Они же будут выполнять функцию крепления осей колес.

Размер кузова задавали ящики, в которые будут сажаться цветы.

Размер кузова задавали ящики, в которые будут сажаться цветы.

Торцы кузова сделаны из кусков деревянного мебельного щита. Цельного для жескости. На нем пилой выбрал имитацию отдельных досточек.

Размер кузова получился исходя из размера моих пластиковых ящиков. Диагональные рейки на боках нужны больше для декоративных целей и нагрузки особой не несут.

Так как у ящиков стенки немного не вертикальные, то и кузов телеги повторяет их форму, что значительно красивее прямоугольного варианта. Чтобы боковые части кузова плотно прилегали к основанию телеги нужно края этого основания немного скосить.

Ставим телегу на колеса. В качестве материала для осей использовал березовые черенки для лопат. Обточил до нужного диаметра согласно отверстию в ступице. Для фиксации колеса выточил из ореха шайбы и из сосны клинышки.

Задние колеса можно уже крепить в кузову.

Для этого просто жестко прикручиваем ось к несущему бруску на днище. Колеса будут вращаться за счет люфтов оси – их надо предусмотреть, причем с учетом возможного разбухания древесины на улице.

С передними колесами немного сложнее. Захотелось, чтобы они могли немного поворачиваться, а оглобли подниматься. Так как передние колеса у нас получились меньшего диаметра, выставляем по уровню кузов и замеряем зазор до передней оси.

Дальше выпиливаем нужной толщины брусок и с помощью перпендикулярного деревянного цилиндра получаем поворотную ось. Оглоблю делаем одинарную (правильно она называется «дышло») и на конце делаем ручку. Крепление ее к передней оси делаем с помощью вот такой конструкции. Вся она собрана на клей. П

Отверстия под ось также делаем чуть больше с учетом разбухания. Дальше собираем передние колеса и крепим к кузову через поворотную ось.

Сзади их фиксируем через овальный паз саморезом. Силой затяжки самореза и шириной паза можно регулировать угол поворота передних колес, чтобы они не терлись о бока телеги.

В общем телега готова, но хотелось ее еще немного украсить.

Сзади изготавливаем и крепим «фаркоп» и на него вешаем ведерко изготовленное из кашпо для цветов, купленное в цветочном магазине – это мой ответ автолюбителям, которые вешают ведерки под задний бампер. )))

На передний и задний торцы телеги вырезал деревянные подковы. Для этого распечатал на принтере подковы, вырезал по контуру лобзиком, а потом выбрал пазы и убрал лишнее фрезером.

Работа не сложная, но длительная. Сейчас бы я использовал свой самодельный фрезерный станок с ЧПУ, но тогда у меня еще и хорошего сверлильного станка не было.

В завершении все зачистил, покрыл в 2 слоя лазурью и в 2 слоя акрилового лака – самая нудная и скучная для меня работа. С первыми теплыми днями вынесли телегу на улицу и посадили рассаду цветов, но перед этим сын испробовал конструкцию на прочность.

ВСЁ! Могу только добавить, что для ее изготовления потребовалось 2 черенка для лопат, 2 пластиковые коробки, лазурь, лак, немного шурупов, оцинкованное кашпо для ведра, достаточно толстая сухая ветка ореха и обрезки досок 25 и 50мм толщины. Как вы могли заметить, для сборки я использовал минимум инструментов, поэтому данная конструкция получается очень доступной для самостоятельного изготовления.

В заключении хочу сказать, что эту телегу я собрал 8 лет назад. Каждый сезон она на улице. За это время безусловно дерево немного потемнело, но больше проблем не было. Однажды сын случайно наступил на дышло и пришлось ремонтировать его крепление, но это был «несчастный случай». Поэтому не бойтесь делать деревянные изделия для улицы. Они конечно не вечны, но часто успевают надоесть до того, как окончательно испортятся.

Если вы заинтересовались статьей, нажмите «палец вверх».
Чтобы проще находить мои статьи, подпишитесь на канал.
Все вопросы и замечания пишите в комментариях.

своими руками, виды, узлы, ход, размер

Жизнь современного сельского жителя сопряжена с ведением домашнего хозяйства. И лошадь, как главный помощник, до сих пор успешно конкурирует с таким техническим агрегатом, как трактор. Заготовка сена, сбор молока, перевозка строительных материалов или просто передвижение по бездорожью не представляется возможным без телеги. В нее могут запрягаться как тяжелоупряжные породы, так и легкоупряжные. В этой статье будет рассмотрен очень важный вопрос – как сделать телегу для лошади своими руками.

Понятие телеги, виды

Телега – это повозка, в которую впрягают крупный рогатый скот и лошадей. Часто телегу называют гужевой повозкой. Этот вид транспорта имеет полное право перемещаться по дорогам общего пользования, там, где правила дорожного движения этого не запрещают.

Существует несколько видов телег для коней:

  1. дроги;
  2. полок;
  3. тележка.

Дроги – это телега без кузова. Как правило, это достаточно длинная повозка. Полок – довольно устаревшее название телеги, которая имеет плоский настил и используется для перевозки габаритных предметов. Тележка – это повозка небольших размеров, которая имеет сиденье, а также козлы – место, где сидит извозчик.

Дрогги

Следует отметить, что существуют также декоративные телеги – экипажи. Управление экипажами используется в основном для прогулок, фотосъемки и пр.

Основные узлы

Ход и кузов – это основные составляющие телеги для лошади. Ход – это все элементы механизма, которые приводят в движение телегу. Кузов – это собственно прицеп или повозка и ее составные части.

Поворотный узел

В прошлые времена все элементы телеги были преимущественно деревянными. Даже колеса выполнялись из дерева. Сегодня, благодаря большим возможностям, многие детали телеги выполняются из металла.

Ход

Ход состоит из следующих элементов:

  1. Оси – передняя и задняя. На каждой оси имеются так называемые надосники, которые усиливают ось.
  2. Колеса – два на передней оси и два – на задней. Следует отметить, что часто передние колеса выполняют меньшего радиуса, относительно задних колес.
  3. Стойки – передняя и задняя – функционально выполняют роль амортизаторов.
  4. Роспуск – элемент, который обеспечивает связь между осями. Роспуск крепится к стойкам, с одной стороны, наглухо, с другой – с возможностью регулировки, что позволяет изменять длину телеги за счет изменения расстояния между осями.
  5. К передней оси крепятся оглобли.

Назначение, выбор материала

Прежде чем приступить к изготовлению телеги своими руками, следует определиться, для каких целей она будет использоваться, так как, например, для заготовки сена необходимо выполнять элементы телеги из пиломатериала, причем важным в этом вопросе будет выбор древесины.

Обычно в этих целях применяют хорошо просушенные лиственные породы. Сосна для этого не подходит.

Если же лошадиная телега будет использоваться преимущественно для перевозки габаритных тяжелых грузов – необходимо применять прочные материалы, такие как, например, металл и пр. Для самостоятельного изготовления телеги, используемой в прогулочных целях, можно использовать декоративные материалы, например, пластик.

Материал из металла

Для изобретателя, который любит мастерить своими руками, не составит большого труда ответить на вопрос: «Как сделать телегу для лошади»? Эта задача под силу любому, кто готов потратить некоторое количество времени, немного поразмыслить над решением и подыскать необходимый материал, например, ненужные в хозяйстве элементы от автомобиля, велосипеда или старой коляски.

Размеры

Важный момент в этом вопросе – размеры телеги. Наши предки придерживались примерно такого размерного соотношения – длина телеги – 3 м, ширина – 1,5 м. Высота может варьироваться от 0,5 м до 0,7 м.

Можно довериться опыту времен и принять такие размеры повозки за основу.

Процесс изготовления

  • Главным несущим элементом будущей конструкции является рама. Благодаря современному изобилию материалов, удобным будет выполнить сварную металлическую раму из П-образного профиля. Рама состоит из лонжеронов (продольных элементов) и поперечин. По размеру профиля рамы необходимо подобрать и вложить бруски, к которым, затем, будет крепиться настил – грузовая платформа телеги.
П- образная рама
  • К раме привариваются стойки – передняя и задняя. В свою очередь, к передней стойке (снизу) приваривается верхний поворотный круг, нижний поворотный круг – к передней оси (сверху). Между поворотными кругами укладывается промасленный диск из войлока. Вся эта конструкция работает как подшипник скольжения при поворотах.
  • Оси телеги можно изготовить из металла – идеально подойдет труба небольшого диаметра. Для этих целей также подойдет и деревянный брус. В этом случае в торцах бруса следует проделать достаточной длины отверстия, в которые будут вставляться шпильки. На ось надеваются шайбы, а колеса фиксируются на шпильках с помощью гаек.
  • Выбор колес для телеги зависит от того, для каких целей повозка будет использоваться. Поэтому можно применять колеса от старого велосипеда, мотоцикла или прицепа, ненужных в хозяйстве.
Выбор колес
  • К передней оси телеги крепятся оглобли.
  • Изготовление кузова – процесс, который напрямую зависит от фантазии мастера. Наиболее универсальной является телега в виде платформы – для комфортной перевозки грузов. Основание можно оборудовать откидными бортами, можно съемными. Если предполагается перевозка пассажиров – можно доукомплектовать конструкцию мягкими сиденьями.

Тележка для творчества

Хороших выходных, друзья! Надеюсь, там, где вы живете, становится теплее, и вы можете гулять… или, может быть, сделать действительно крутую тележку для творчества своими руками 🙂

Я огляделся в поисках предмета мебели «катящийся остров» для своего офиса, но все не находил. Хабс и я спроектировали один на бумаге и решили построить его сами. Цель состояла в том, чтобы иметь место для хранения фотофонов, иметь красивую гладкую поверхность для изготовления и фотографирования, иметь место для хранения по бокам и иметь возможность кататься, чтобы наилучшим образом использовать солнечный свет в разных частях дома.Эта арт-тележка — идеальное решение для моего нового офиса. Вот суть того, как мы собрали это вместе….пытаемся передать мою лучшую Ану Уайт с деталями, ребята…пожелайте мне удачи…

Мы использовали березовую фанеру толщиной 1/2 дюйма для верха и низа. Борта — сосновые доски (1 на 12). Верхняя и нижняя части имеют размеры 3 на 2 фута. Цель состояла в том, чтобы сделать столешницу идеального размера, чтобы вместить 6 кусков мрамора Carrera размером 12 на 12. Размеры готового стола: длина 36,5, ширина 24,5, высота 39. Это большой размер для моего пространства.

Расходные материалы: (многие из них можно найти в местном магазине True Value:)

(2) куска фанеры толщиной 1/2 дюйма, разрезанные 3 на 2 (сверху и снизу)

(4) шт. 1 на 12 сосновая доска размером 35 дюймов. (Это обеспечит высоту готового стола 39 дюймов после установки колес)

(2) куска 1/2-дюймовой фанеры, вырезанной 24 на 35 (для задней части полок… 1/4-дюймовая фанера подойдет, если вы не используете настоящую тяжелую плитку… центр помогает поддерживать верхнюю часть, так что просто к вашему сведению )

(6) мраморная плитка 12 на 12 (я использовала Carrera)

(2) шт. 1 на 12 разрезать на 22.5 дюймов для полок

(4) колеса для веса более 200 фунтов

Около 40 футов отделки (мы использовали плоскую сосну шириной 1 дюйм)

Основные шаги:

  • С помощью пистолета для гвоздей прикрепите сосновую доску к верхней части.
  • Переверните и прибейте гвоздь снизу.
  • Переверните тумбу и измерьте полки. Наши полки 17 дюймов от дна. Поместите 1 x 2 и закрепите с помощью пистолета для гвоздей. Повторите с другой стороной.
  • Когда вы еще раз проверите квадратность устройства… закрепите верх и низ винтами.
  • Установите заднюю часть полок с помощью винтов.
  • Установите отделку по верхнему периметру (проверьте плитку насухую, чтобы она подошла). Наша отделка находится на одном уровне с плиткой, поэтому установите ее соответствующим образом.
  • Отделка спереди и сзади.
  • Краска (я использовал оставшуюся краску Stonewall Jackson Dutch Boy Paints (оставшуюся из Пороховой комнаты)
  • Поместите 6 плиток… у меня они плотно прилегают, поэтому мне не нужно склеивать. Если у вас есть место для маневра, просто используйте строительный клей для приклеивания. Если вы хотели бы….Вы можете запечатать свой сустав прозрачным силиконом.





Я знаю, что эти направления не самые лучшие… если у вас есть какие-либо вопросы, просто напишите мне или найдите меня на Facebook 😉 Я буду рад помочь.

Ты собираешься сделать один??



Подробнее об офисе/мастерской здесь:

Где я делюсь отличными идеями:

BeDifferentActNormal, The36thAve, Whipperberry, TipJunkie, Tatertots&Jello, TodaysCreativeBlog, SerenityNow, PositivelySplendid, IHeartNaptime, ByStephanieLynn, TheDIYClub, CRAFT.

МадинКрафтс. ГлавнаяИсторииAtoZ, NotJustAHousewife

Деревенская тачка превратилась в очаровательную тележку для яблок

опубликовал Меган на 12 сентября 2016 г. Этот пост может содержать партнерские ссылки.

Всем счастливой (почти!) осени! Я так рад участвовать в последнем раунде #DIHWorkshop от The Home Depot вместе с 24 другими замечательными блоггерами. Как я поделился с вами на прошлой неделе, перед нами стояла задача взять их базовый план «Деревенская тачка» и придать ему свой уникальный вид, чтобы он соответствовал нашим домам, личностям и стилям! Как многие из вас знают, осенние вещи и оранжевый цвет не совсем вписываются в наш дом, поэтому я превратил свою тачку в очаровательную тележку для яблок с деталями, нарисованными мелом.Я очень взволнован тем, как это получилось, и не могу дождаться, чтобы поделиться тем, как вы тоже можете сделать это. Читайте полное руководство и получайте больше вдохновения от других замечательных блоггеров!

Чтобы быстро освежить память, вот оригинальное вдохновляющее фото из The Home Depot. Тачка сама по себе — такой забавный осенний аксессуар, но лучше поспорить, что простая деревянная конструкция, безусловно, заставила меня жаждать цвета и причудливости.

Благодаря простой, но эффектной окраске (вместе с несколькими сезонными аксессуарами) моя тележка превратилась в очаровательную тележку для яблок, с которой будет весело играть и дополнять ее в течение всего сезона.

Beyond for Fall, однако его можно использовать и для других праздников: наполните его яблоками на осень, украшениями на Рождество и свежими цветами на весну! Поменяйте местами слова на поверхности классной доски, чтобы они соответствовали сезону, к которому вы украшаете, и у вас есть веселый, простой и уникальный способ украсить крыльцо, патио или дом для любого случая!

(Бьюсь об заклад, эта фотосессия заставила эту девушку с Восточного побережья тосковать по свежему воздуху, фланели и сбору осенних яблок!)

Теперь самое интересное! Я собираюсь показать вам, как построить эту тачку, в комплекте с деталями тележки для яблок, от начала до конца. НО… знаете ли вы, что вы можете пойти в свой местный The Home Depot и построить его вместе с опытными экспертами в рамках их #DIHWorkshop?

Во всех магазинах The Home Depot проводятся мастер-классы для мастеров всех возрастов и уровней опыта, даже для тех из вас, кто никогда не имел дело с электроинструментом! Предлагается три типа мастер-классов: «Сделай сам» (DIY), «Сделай сам» (DIH) и «Детский»… и на всех трех вы можете научиться создавать проекты декора, выполнять легкий ремонт дома и работать с инструментами. с помощью демонстраций и пошаговых инструкций!

На этой неделе в вашем местном магазине товаров для дома будет проводиться мастер-класс «Сделай сам», где вы сможете собрать свою собственную очаровательную деревенскую тачку! Вы можете узнать даты и время в вашем Home Depot и зарегистрироваться на семинар ЗДЕСЬ! Однако действуйте быстро, большинство мастерских локаций проходят на этой неделе!

Если вы готовы построить свой собственный, вот что вам нужно:

  • Циркулярная пила
  • Лобзик
  • Дрель со сверлом 1/2″
  • Строка
  • Рулетка
  • Карандаш
  • Защитные очки
  • Шлифовальный блок

Как сделать деревенскую тачку

Начните с рисования ниткой и карандашом круга диаметром 7 дюймов на доске размером 2 x 8 x 8 футов. Используйте дрель с насадкой 1/2″, чтобы сделать отверстие прямо по карандашной линии. Затем вставьте электролобзик в отверстие, чтобы аккуратно вырезать круглую форму по линии. Посмотри на меня и ребенка, вырезающего!

Мы неплохо поработали, да? Наш круг, конечно, не был идеальным, поэтому я использовал механическую шлифовальную машину, чтобы сгладить острые края и немного подчистить форму!

Затем возьмите одну из деревянных балясин с квадратным концом 36″ x 2″ x 2″ и обрежьте ее на два сегмента по 8″.Также отрежьте 3,75 дюйма от деревянного дюбеля размером 1/2 дюйма на 48 дюймов и выбросьте остальные. Оба разреза здесь были сделаны с помощью циркулярной пилы.

Этот следующий шаг был для нас самой сложной частью, и мы, безусловно, могли бы воспользоваться советами экспертов из The Home Depot! Используя сверло 1/2″, просверлите отверстие в каждой из оставшихся балясин с квадратным концом 36″ x 2″ x 2″. Отверстия должны быть сделаны на расстоянии 1,25 дюйма от одного конца под небольшим углом 5 градусов и направлены в сторону от короткого конца балясины. Не волнуйтесь… это несложно… просто потренируйтесь на куске дерева, чтобы сначала почувствовать глубину и угол наклона!

Пока сверло 1/2″ все еще на вашей дрели, просверлите отверстие 1/2″ полностью через центр деревянного круга. Этот шаг, безусловно, потребует некоторых усилий, и, возможно, мне пришлось привлечь Грега, чтобы помочь 😉

Все ваши детали теперь вырезаны и просверлены, так что все, что вам нужно сделать, это собрать тачку!

Начните с переворачивания деревянного ящика.Используя 2,5-дюймовые винты на каждом конце, прикрепите одну из 36-дюймовых балясин к основанию ящика. Конец с отверстием должен располагаться над второй планкой, а другой конец должен располагаться по центру над двумя внешними пластинами (так, чтобы вся балясина проходила по диагонали вниз по обрешетке). Балясина должна нависать над передним концом примерно на 6 дюймов, а над задним концом примерно на 12 дюймов… убедитесь, что просверленное отверстие обращено внутрь.

Вставьте деревянный штифт диаметром 3,75 дюйма в центр круглого колеса диаметром 7 дюймов, а затем вставьте его в отверстие на конце балясины.Поместите оставшуюся 36-дюймовую балясину на ось колеса и закрепите ее так же, как и с другой стороны: передний конец поверх второй планки, задний конец по центру между двумя внешними планками, 2,5-дюймовые винты на каждом конце для удержания это на месте.

Последний шаг — прикрепить ножки. Используя 1-дюймовые шурупы, прикрепите каждую из 8-дюймовых ножек к задним углам ящика изнутри.

И примерно через час (серьезно!!!!) у вас будет очаровательная деревенская тачка, готовая к украшению и персонализации!

Превращение деревенской тачки в тележку для яблок

Как указано выше, вам понадобится всего несколько баночек с краской и немного малярных принадлежностей, чтобы превратить деревенскую тачку в тележку для яблок.Я использовал краски White High Gloss и Chalk Board (обе от Rust-Oleum) и образец полуглянцевой краски Behr Flirt Alert для своей корзины (см. прямые ссылки на продукты выше). Некоторые малярные ленты и одноразовые 3-дюймовые валики сделали эту покраску очень быстрой и легкой!

Поскольку этот проект имеет деревенский оттенок, вам не нужно быть безупречным в своих линиях краски, но я обнаружил, что заклеивание скотчем только концов каждой стороны ящика помогает сохранить правильные цвета на правильных поверхностях. .Используя кисть или валик, начните с нанесения краски для классной доски на каждый конец ящика. Примерно через 30 минут (в зависимости от вашего климата) краска должна быть достаточно сухой, чтобы ее можно было трогать (но еще не наносить повторно), чтобы можно было приступить к другим цветам.

Мне нравится использовать эти одноразовые лотки и ролики для таких проектов, потому что я могу просто выбросить их, когда закончу. Я загрузил два лотка красками белой и красной…

…и тщательно покрасил остальную часть тачки.Белая краска была нанесена на решетчатые стороны ящика (только снаружи), а ярко-красная — на ножки, ручки и колесо. Чтобы не заклеивать все края для красных деталей, я просто подложил ненужную бумагу под деревянные балясины и закрасил края там, где это необходимо: быстро и легко!

. Что касается колеса, начните с окрашивания внешней поверхности колеса с помощью валика и большего количества красной краски.

Затем вернитесь с помощью небольшой детализированной кисти, чтобы добавить 0.75-дюймовая красная доска на поверхности колес тоже. После высыхания карандашом нарисуйте маленькие семечки по бокам колеса, вращая колесо по мере движения. Снова, используя детальную кисть, вернитесь к краске Chalk Board и закрасьте семена.

Наконец, снимите ленту и дайте ящику полностью высохнуть. Затем используйте меловой маркер, чтобы добавить украшения, слова и другие забавные детали на поверхность, на которую можно писать. Если вы беспокоитесь о своей способности писать причудливые буквы, сначала поиграйте с ненужной бумагой, а затем просто действуйте.В конце концов, это классная доска, поэтому вы можете легко стереть любые ошибки влажной тканью! (Возможно, мне пришлось попробовать 4 или 5 раз, чтобы правильно произнести эту маленькую фразу «Apple»!)

Как я уже сказал… простая покраска, и деревенская тачка обрела совершенно новую жизнь в виде тележки Apple!

Я думаю, что это не только будет очень забавным аксессуаром для осенней вечеринки (представьте, что он наполнен яблоками на фуршетном столе!), но и станет праздничным украшением у вашего входа! С несколькими аксессуарами на тему сада вы действительно можете создать целую экспозицию!

Как сделать простой знак сада

Маленькая табличка с изображением сада, нарисованная мелом, была спонтанным решением, но действительно завершила весь этот праздничный показ! Мне также потребовалось около 10 минут, используя вещи, которые у меня уже были под рукой.Что-то вроде этого будет мило смотреться и в горшках с растениями, и в бочках из-под яблок, так что попробуйте!

Начните с окраски деревянного дюбеля в белый цвет (при желании). Пока он сохнет, сломайте деревянные прокладки пополам. Прочные изломы в древесине действительно добавляют очарования, поэтому не беспокойтесь о том, чтобы сделать идеальные или чистые изломы!

Нанесите на каждую деревянную прокладку слой (или два, если необходимо) краски для меловой доски и дайте высохнуть.

После высыхания с помощью мелового маркера напишите несколько названий ваших любимых сортов яблок… и не забудьте добавить чередующиеся стрелки, если хотите!

Используйте шурупы для дерева 3/4″, чтобы прикрепить деревянные прокладки к одной плоской стороне деревянного дюбеля.При желании используйте черный маркер или больше краски, чтобы скрыть очевидные винты.

Прикрепите знак к любому горшку или дисплею, чтобы завершить тему яблоневого сада!

Ребята, над этим было ОЧЕНЬ весело работать! Это не только помогло мне настроиться на осень (что хорошо, поскольку здесь, в Южной Калифорнии, действительно нет осени!), но и, безусловно, пробудило мои творческие соки! Этот проект был завершен за один день, и это был идеальный способ вернуть меня к самоделкам после долгого лета переездов и детской усталости! Я не только готов к осени, но я (наконец-то!) чувствую себя готовым снова взяться за более амбициозные проекты DIY! Фу!

Для меня было большой честью получить приглашение принять участие в этом забавном проекте Джен из Дома Вуда вместе с тремя другими невероятно талантливыми блоггерами, за которыми нужно следить.Надеюсь, вы заглянете и посмотрите их версии этого проекта:

.

А если вам нужны еще идеи или отличное вдохновение для осеннего декора, я приглашаю вас ознакомиться со всеми другими преобразованиями, сделанными для этого задания, нажав на ссылки ниже:

Надеюсь, вам понравится этот проект, и вы почувствуете вдохновение, чтобы попробовать свои силы в строительстве, рукоделии и осеннем декорировании в ближайшее время! Мне бы очень хотелось узнать, что вы думаете об этом проекте, и надеюсь, что вы найдете время, чтобы ознакомиться со всеми другими замечательными проектами, которыми поделились эти замечательные блоггеры! И, наконец, не забудьте зарегистрироваться в местной мастерской, чтобы построить свою собственную деревенскую тачку!

Увидимся, ребята, снова здесь в среду (думаю!!!) с проектом графика работы и распечаткой, которую я обещал на прошлой неделе! Тогда увидимся!

Компания Home Depot сотрудничала со мной в этом посте и проекте, компенсируя мне материалы и мое время .Пожалуйста, помните, что я работаю только с брендами и продуктами, которые полностью поддерживаю и которые подходят для моего дома, моей семьи и этого блога. Все мнения на 100% мои!

До скорого!
Меган

10 чертежей тележки для сварки своими руками, которые вы можете собрать уже сегодня (с иллюстрациями)

0

Последнее обновление

Если вас интересует новая тележка для сварки, вы можете попробовать собрать ее самостоятельно, чтобы сэкономить деньги и получить некоторый опыт использования приобретаемых вами инструментов.Сварочные тележки не так уж сложны в изготовлении, и вам не потребуются специальные инструменты для создания большинства конструкций. Мы искали в Интернете столько чертежей самодельных сварочных тележек, сколько смогли найти, и мы собираемся представить их вам здесь.

Как собрать тележку для сварки своими руками

Вот планы, которые мы смогли найти для вас.

1. Сварочная тележка для тяжелых условий эксплуатации

Сверхмощная сварочная тележка поступает к нам от Дэйва Вирта. Эта конструкция не слишком сложна в сборке и требует всего несколько плат и несколько медных трубок.Инструкции очень четкие и содержат множество точных иллюстраций. В результате получилась прочная и привлекательная тележка, в которой достаточно места для всех ваших инструментов, включая огнетушители.

Материалы: Пиломатериалы, медные трубы, колесики, краска, столярный клей

Инструменты: Ручная пила, рулетка, кисть


2. Тележка Миг

Тележка Mig создана компанией Dave Jewers и является прекрасной возможностью использовать свой сварочный аппарат для создания этой простой тележки.Для этого требуется всего несколько материалов и еще меньше инструментов. После того, как вы соберете все материалы, сборка тележки не займет много времени и станет полезным дополнением к вашей мастерской.

Материалы: Квадратная труба, уголок, материал покрытия

Инструменты: Сварочный аппарат, угловая шлифовальная машина, зажимы


3. Металлический сварочный стол

Стол для сварки металлов поступает к нам от Lincoln Electric, и этот план предоставляет нам простой план, который занимает всего несколько часов и позволяет вам использовать свое сварочное оборудование.Для этого требуется только 1/8-дюймовая сталь, ролики и стальные трубы.

Материалы: 1/8-дюймовая сталь, стальные трубы, шайбы, ролики

Инструменты: Сварочный аппарат, кусачки, рулетка, зажимы


4. Лучшая тележка для сварки своими руками?

Лучшая тележка для сварки своими руками? Giaco Whatever представляет собой еще один простой в использовании проект, который позволяет вам использовать сварочный аппарат для сборки сварочной тележки. Видеоруководству очень легко следовать, и в результате вы получите пригодную для использования тележку менее чем за день без большого количества материалов или инструментов.

Материалы: стальная труба квадратного сечения, стальная сетка

Инструменты: Сварочный аппарат, рулетка, карандаш


5. Учитель из того магазина

Эта тележка для сварки поступила к нам от парня-учителя из магазина That Shop, и это еще одна простая в сборке тележка, в которой для большей части сборки используются квадратные стальные трубы. Видеоруководство продвигается в правильном темпе, и учитель цеха находит время, чтобы объяснить важные аспекты сборки. Если у вас есть материалы, это не займет больше нескольких часов.

Материалы: Стальные трубы квадратного сечения различной ширины, колесики

Инструменты: Сварочный аппарат, ручная пила, шлифовальный станок, шлифовальный станок, зажимы


6. Проект простой тележки для сварки своими руками

Проект простой сварочной тележки разработан компанией Urchfab и является одним из самых простых проектов в этом списке. Это хорошо объяснил ведущий обучающего видео, и он демонстрирует все в простой для понимания форме. Готовый продукт очень привлекательный, немного более блестящий, чем многие другие модели, гладкий и прочный

.

Материалы: стальная труба квадратного сечения, колесики, стальные трубы

Инструменты: Сварочный аппарат, ручная шлифовальная машина, рулетка


7.Изготовление вещей

Сварочная тележка Making Stuff DIY немного сложнее, чем некоторые другие тележки в этом списке, но она того стоит, и в результате вы получите очень прочную тележку для ваших сварочных принадлежностей. Для этой тележки потребуется несколько более крупных инструментов, таких как торцовочная пила и ленточная шлифовальная машина, которых может не быть в некоторых небольших мастерских.

Материалы: ролики , квадратная стальная труба, металлическая решетка

Инструменты: Сварочный аппарат, торцовочная пила, ленточная шлифовальная машина, зажимы


8.Хоумстеадономика

Сварочная тележка Homesteadonomics — еще одна тележка, немного более продвинутая. Он предоставляет вам множество специальных функций, в том числе выдвижной ящик и выдвижное дно ящика, поэтому вы можете выбрать цельное или сетчатое. Выглядит лучше, чем многие коммерческие модели, и достаточно крепкий

Материалы: Квадратная стальная труба, листовой металл, колесики, металлическая решетка

Инструменты: Сварочный аппарат, ручная шлифовальная машина, зажимы


9. Сварочная тележка Ultimate с расширением стола

Идеальная тележка для сварки своими руками с расширением стола, которую нам предоставила компания Ollari, и это продвинутый проект, который лучше всего подходит для опытных сварщиков и машинистов.Получившийся в результате проект чрезвычайно полезен, а складной стол предоставляет достаточно места для выполнения вашей работы.

Материалы: ролики , квадратная стальная труба, металлическая решетка, листовой металл, шайбы

Инструменты: Сварочный аппарат, ручная пила, ручная шлифовальная машина, аэрозольная краска


10. Сварочная тележка с настольным шлифовальным станком

Эта тележка для сварки своими руками с настольным шлифовальным станком — еще один продвинутый проект, в результате которого можно удобно перемещать сварочное оборудование и настольный шлифовальный станок.В нем есть два держателя для факелов, место для принадлежностей, большие крючки для кабеля и емкость для воды.

Материалы: ролики , квадратная стальная труба, листовой металл

Инструменты: Уровень, ручная шлифовальная машина, зажимы, сварочный аппарат, молоток

Резюме

Выбирая, какую тележку для сварки своими руками построить, вам нужно будет сравнить свой уровень навыков с требуемыми функциями. Большинство планов в этом списке просты и приводят к очень удобной тележке, в которой должно быть достаточно места для всех ваших принадлежностей и места, чтобы повесить фонарик.Если у вас много опыта, тележки в конце списка предоставляют некоторые удобные дополнительные функции, которые предоставляют вам больше места для хранения, больше места на столе или больше места для инструментов.

Мы надеемся, что вам понравилось читать эти планы, и вы попробуете некоторые из них. Если мы помогли вам выбрать ваш следующий проект, пожалуйста, поделитесь этими 10 чертежами тележки для сварки своими руками, которые вы можете построить сегодня, на Facebook и Twitter.


Избранное изображение предоставлено: emirkrasnic, Pixabay

Как установить арт-тележку

Если вы ищете способ упорядочить наиболее часто используемые принадлежности для рисования, переносная тележка для рисования на колесиках может стать отличным решением.Хотя у нас не всегда была тележка для творчества, теперь я ценю то, что у наших повседневных принадлежностей есть свое место, и что тележка может кататься по дому и парковаться прямо рядом с тем местом, где мои дети решат оставить свой след.

Что в тележке для картин?

Есть три широкие категории материалов, которые идут в нашу тележку. Вы можете заполнить свою корзину именно тем, что видите здесь, или заменить некоторые предметы вещами, которые чаще используются в вашем доме.Материалы в нашей тележке отражают ежедневные интересы моих детей в рисовании и создании 2D-искусства. Хотя в нашей тележке вы не найдете строительных материалов и красок, мы храним эти другие материалы для творчества поблизости.

Вот что входит в нашу корзину для детей от 3 до 5 лет

Верхняя полка: инструменты для рисования и резки

  1. Моющиеся маркеры
  2. Карандаши и цветные карандаши
  3. Мелки
  4. Ножницы
  5. Кисти

Средняя полка: инструменты для крепления

  1. Лента: красочные ленты васи, цветная малярная лента и прозрачная лента
  2. Клей: белый клей, цветной клей и клеевые стержни
  3. Веревка: пекарский шпагат, хлопчатобумажный шпагат
  4. Степлер

Нижняя полка: Сокровища

  1. Наклейки
  2. Помпоны
  3. Пайетки
  4. Подвижные глаза
  5. Кнопки
  6. Этикетки с цветовой маркировкой
  7. Мы иногда храним наши альбомы для рисования и на нижней полке

Другие идеи

Инструменты для теста: тележка для лепки

  1. Тесто для лепки
  2. Инструменты для приготовления теста для лепки
  3. Воздушно-сухая глина
  4. Форма для мини-маффинов
  5. Ложки и миска

Строительные инструменты: ремонтная тележка

  1. Низкотемпературный клеевой пистолет
  2. Вторсырье
  3. Сломанные игрушки и бытовые приборы
  4. Молоток
  5. Прихватки
  6. Очки
  7. Клейкая лента
  8. Ножницы
  9. Отвертка

Малярные инструменты: тележка маляра

  1. Темперная краска
  2. Акварель
  3. Кисти
  4. Тряпки
  5. Емкости для воды
  6. Фартук
  7. Бумага

Как работает художественная тележка

Когда мои дети хотят что-то создать, арт-тележка самообслуживания.Они могут найти то, что им нужно, вынуть это из тележки, а затем положить на место, когда закончат. Вот некоторые из проектов, над которыми мы работали с материалами из нашей художественной корзины (сверху вниз):

  1. Пайетки, бусины и пуговицы, воткнутые в тесто
  2. Самодельная корона с маркерами, клеем и ножницами
  3. Офисные наклейки и скотч в бумажных рамках
  4. Бумажная кукла с прозрачной лентой, наклейками и несмываемым маркером

Где купить художественную тележку

ИКЕА:

  • Нам нравится наша кухонная тележка Raskog.Как и все IKEA, вы должны собрать его самостоятельно, но это не сложная сборка. Тележка прочная (сделана из стали), ролики прочные, и я не думаю, что нам придется ее заменить в ближайшее время.
  • На данный момент они доступны в бирюзовом, темно-сером и бежевом цветах.

Амазонка:

На Амазоне есть большой выбор. Мы являемся партнером и выбрали несколько многообещающих тележек.

Нравится ли вам этот пост? Зайдите сюда, чтобы увидеть нашу Art Cart в действии

Palmetto Kayak Fishing: пуленепробиваемая тележка для каяка своими руками



Когда я отправляюсь на рыбалку, у меня довольно много снаряжения, и если учесть вес моего Ocean Kayak Prowler Big Game, 12-вольтовой батареи эхолота Werker и другого снаряжения, я нахожусь на отметке в 100 фунтов или выше.Я использую эту конструкцию тележки более 2 лет, и она еще ни разу не подвела меня и не повредила мой каяк. Хотя некоторые элементы этой тележки могут показаться знакомыми, я придумал несколько настроек, которые делают ее очень прочной и функциональной. Он чувствует себя как дома на пересеченной местности и действительно упрощает транспортировку тяжелого каяка. Для рыбака с каяками с ограниченным бюджетом эта тележка относительно недорогая и сконструирована так, чтобы справиться со всем, что вы на нее бросаете. Вот как я его построил.

СПИСОК ПОКУПОК:

Home Depot или Lowes

3-футовая секция резьбового стержня 5/8 дюйма (4 доллара США — позиция «A» на рисунке ниже) — ПРИМЕЧАНИЕ: она будет сокращена до 25.5”

10-футовая секция трубы из ПВХ диаметром 1 дюйм, сортамент 40 (3 доллара США)

Клей для ПВХ (3 доллара США – товар «K»)

7–1-дюймовые тройники из ПВХ (всего 3,50 долл. США — позиции «H»)

Колпачки из ПВХ 3–1 дюйм (всего 1,20 долл. США — позиции «I»)

Комплект гаек, шайб и стопорных шайб из нержавеющей стали 5/8” «Create-A-Bolt» (предмет «J» Home Depot по цене 3,80 долл. США)

«5/8» Create-A-Bolt

Уолмарт

Лапша для бассейна JUMBO (3 доллара США.88 – поз. «Л»)

Портовые грузовые перевозки

2 — 10-дюймовые пневматические колеса/шины (ССЫЛКА) — часто продаются по цене 5,99 долларов США, используйте купон на скидку 20%, всегда доступный ЗДЕСЬ или в журналах и еженедельных почтовых рассылках. (ВСЕГО за 2 шины 10 долларов США — позиции «M»)


ОБЩАЯ СТОИМОСТЬ = около 33 долларов США

Шаг 1 — Разрежьте 10-футовый отрезок 1-дюймового ПВХ на следующие длины. Ваш ПОСЛЕДНИЙ разрез должен быть куском ПВХ, отмеченным буквой «С» на картинке выше.После того, как нижний узел собран вместе, еще раз проверьте размер, чтобы убедиться, что длина «С», равная 10,5 дюйма, соответствует правильной длине.

(Б) – 18”

(С) – 10,5”

(D) – вырезать четыре детали по 8 дюймов

(E) – вырежьте две детали размером 4,5 дюйма

(F) – вырезать две детали по 1¾”

(G) – вырезать четыре детали по 3 дюйма

Шаг 2 — Просверлите отверстие диаметром 5/8 дюйма в двух торцевых заглушках из ПВХ.

Соберите детали нижнего блока вместе, как показано на рисунке ниже.Я не использую здесь клей, потому что то, как я прикрепляю резьбовой стержень, прекрасно скрепляет всю сборку. Напомним, что «F» имеет длину 1¾ дюйма, а «E» — 4,5 дюйма.

Клей не требуется

собрали
вид сбоку

Шаг 3 – проденьте резьбовой стержень через всю нижнюю часть.Проверьте установку стопорной шайбы и гаек, как показано на рисунке ниже, установите колеса и закрутите внешние болты. Я обрезал удилище на 25,5 дюйма, но убедитесь, что это вам подходит, прежде чем резать. Затяните внутренние гайки и стопорные шайбы, и ПВХ не сдвинется с места.



Шаг 4 — Соберите следующие части, как показано ниже, и приклейте, где отмечено.



Шаг 5 – Соберите и приклейте верхние опорные секции, к которым будет крепиться лапша для бассейна.



Шаг 6 — Приклейте заглушку к ручке. Перед тем, как надеть лапшу для бассейна, обрезанную так, чтобы она подходила к опорам, просверлите отверстия на каждом из 4 концов опор, как показано ниже. Наденьте лапшу для бассейна на опоры, а затем привяжите паракорд или веревку, как показано на рисунке. Это важный шаг, так как обе опоры будут направлены в одну сторону во время процесса погрузки/разгрузки.



Вот и все.Я использую ручку как толкатель, чтобы поставить тележку под яка. Я использую одну руку, чтобы поднять заднюю ручку каяка, а другую — чтобы поставить тележку на место. Его также можно использовать как «подставку», а на него можно поставить яка. 13-дюймовый ремешок хорошо удерживает его на месте.





Вся сборка разбирается за считанные секунды и прекрасно помещается внутри переднего люка. Мне нужно только снять одно колесо и опоры, покрытые лапшой для бассейна, чтобы оно подошло.Сэкономьте немного денег и создайте его сами!



Как собрать собственный гольф-кар (пошаговое руководство)

Вы не можете найти гольф-кар, который соответствует вашим потребностям, и решили, что пришло время создать модель, которая подойдет именно вам.

Этот шаг очень захватывающий, но может быть сложным, если вы не готовы к уникальному испытанию.

Вот почему мы создали это подробное руководство по сборке собственной тележки для гольфа.

Выполнение этих шагов может гарантировать, что вы будете удовлетворены конечным результатом конструкции вашей тележки.

Выполняя эти шаги, вы должны знать, что многие мелкие шаги, такие как типы винтов и гаек, которые вы используете, будут оставаться неопределенными из-за различий между моделями тележек.

Если приведенные здесь инструкции недостаточно точны для того, чтобы вы могли даже начать, не пытайтесь строить тележку.

Повторяем: НЕ пытайтесь выполнить этот процесс, если вы его не понимаете.

Тем не менее, владельцам тележек с более развитыми навыками механики не должно быть слишком сложно понять, что здесь происходит.


Как собрать собственный гольф-кар



Элементы для рассмотрения

Прежде всего, вы должны рассмотреть тип двигателя, который вы хотите установить в свою тележку.

Многие выбирают недорогие варианты, такие как бензопила, газонокосилка или водяной насос.

Их может быть легче найти, чем двигатели тележки для гольфа, и они могут так же подходить для работы тележки.

Тем не менее, вы должны быть осторожны при выборе двигателя, который обеспечивает наилучшую мощность для ваших нужд.

Это одна из основных причин, по которой мы предлагаем вместо этого просто приобрести мотор от тележки для гольфа.

Они будут иметь не только надлежащий уровень мощности, но и электрический баланс, который необходим вашей тележке для бесперебойной работы.

Лучший выбор здесь — найти двигатель мощностью не менее 10 лошадиных сил.

Если двигатель вашей тележки не обладает такой мощностью, вам будет трудно подняться на более крутые холмы и пересеченную местность.

Вам также потребуется собрать различную группу инструментов, чтобы процесс сборки тележки был простым и легким.

Мы предлагаем линейку или рулетку, различные типы преобразователей мощности, ключи, отвертки, силовые ключи, накидные гайки и многое другое.

Обращая внимание на эти инструменты и храня их в одном месте, вы можете быть уверены, что завершите эту установку таким образом, чтобы это соответствовало вашим потребностям.

И, наконец, очень важно убедиться, что вы найдете набор деталей, который подходит вам и вашим потребностям.

Этот шаг включает в себя поиск всех элементов, описанных в следующих разделах, и проверку их совместимости друг с другом.

Помните ту старую песню Джонни Кэша «One Piece at a Time», где он собирает веселую машину из несоответствующих частей?

Вы НЕ хотите снова пережить эту песню со своей тележкой для гольфа — мы обещаем вам это.



Поиск места работы

Перед тем, как начать, было бы неплохо решить, где вы хотите работать, еще до того, как вы начнете.

Мы считаем, что это отличный шаг по ряду причин.

Прежде всего, он гарантирует, что ваша тележка защищена от повреждений, вызванных погодными условиями, и любых других проблем, с которыми вы можете столкнуться.

В результате вы должны найти закрытое помещение, где вы сможете работать с тележкой в ​​течение нескольких часов или даже дней.

Хороший гараж — хорошая идея, потому что он позволяет закрыть и запереть тележку в безопасности, если вы больше не хотите работать в ней в этот день.

А также предотвращает попадание грязи и других элементов на тележку во время установки.

Более того, хороший гараж не дает животным, например, домашним животным и вредителям, проникнуть в вашу тележку и вызвать проблемы с ее работой.



Краткое изложение того, что вы делаете

Основной процесс сборки тележки для гольфа довольно прост и не требует большого количества шагов.

Вы должны убедиться, что рама вашей тележки соответствует правильному двигателю, чтобы избежать каких-либо осложнений.

Например, используйте раму, предназначенную для газовой тележки, чтобы упростить процесс сборки.



Шаги, которые вы будете выполнять в этом процессе, включают:

  • Поиск прочной, надежной и функциональной рамы
  • Добавление электрических элементов для обеспечения работы тележки
  • Установка осей для движения тележки
  • Установка двигателя для запуска тележки
  • Добавление новых тормозов и проверка рулевого управления
  • Подключение тележки и проверка ее работы



Ниже вы получите гораздо более подробные инструкции о том, как выполнить эти шаги.

Эти шаги обычно возможны как для электрических, так и для газовых тележек, поскольку их базовая конструкция одинакова.

Тем не менее, ваш двигатель должен быть оснащен выхлопной системой, если он работает на газе.

Эта установка будет выполняться во время добавления двигателя и требует только запуска глушителя вне тележки.



Процесс в целом

К настоящему моменту у вас должно быть довольно хорошее представление о том, почему люди строят свои собственные тележки для гольфа, и общее представление о том, что вы собираетесь здесь делать.

Однако пора изучить более пошаговый процесс, чтобы убедиться, что вы все делаете правильно.

Мы постараемся дать как можно больше подробностей в этой ситуации, хотя многие элементы будут варьироваться в зависимости от ряда факторов, которые мы не можем предсказать.

Например, для используемой рамы могут потребоваться винты другого размера, чем для рамы другого типа.

Или вы можете в конечном итоге использовать различные типы комплектов, деталей или других предметов для своей тележки.

Любой, кто хочет выполнить эти шаги, действительно нуждается в довольно хорошем понимании механики и должен пытаться это сделать только в том случае, если он чувствует себя на 100 процентов комфортно, делая вещи, которые могут потребовать удивительного количества навыков.



1. Очистите раму и подготовьте ее к работе

После того, как вы нашли старую раму тележки для гольфа, которую хотите использовать для этого процесса, или если вы приобрели новую раму непосредственно у производителя, вам необходимо очистить и подготовить ее к установке.

К счастью, этот процесс не так сложен, как вы думаете, и может быть одним из самых простых этапов.

Тем не менее, есть много шагов, которые необходимо предпринять, чтобы убедиться, что все работает правильно.

В первую очередь следует очистить, перекрасить и при необходимости отремонтировать раму.

Если ваша рама новая, вам, вероятно, здесь особо ничего делать не нужно.

Но если он старше, вам, вероятно, придется устранить любые проблемы с ржавчиной, очистить от грязи и пятен и выполнить другие действия, чтобы сохранить его в отличной форме.

Вам также нужно будет подготовить несколько элементов, прежде чем переходить к другим шагам.

Прежде всего, вам нужно установить опору двигателя и закрепить ее, чтобы начать работу.

Крепление двигателя должно поставляться с вашей рамой и представляет собой небольшое устройство, предназначенное для удержания двигателя вашей тележки на месте.

Здесь вам не нужно много готовиться, но вам нужно убедиться, что вы правильно отбалансировали и установили крепление, чтобы избежать каких-либо проблем — по возможности обратитесь к руководству, чтобы получить хорошие результаты.

Теперь вам нужно проложить проводку по всей раме тележки.

Сумма, которую вы сделаете, зависит от вашей корзины.

Например, вам нужно будет провести провода от дроссельной заслонки — они либо должны быть там, либо их можно купить в магазине тележек — к креплению, на котором вы разместите двигатель.

Вам также необходимо выполнить проводку для любых радио-, аудио-, видео- или осветительных элементов вашей тележки.

По большей части эта проводка довольно проста.

Вы возьмете провода, прилагаемые к каждой электрической детали, и потянете их к креплению двигателя.

Вы еще не установили двигатель или батареи, поэтому вам следует прикрепить провода сбоку, чтобы они не мешались.

Теперь вы можете перейти к другим шагам, чтобы быстро привести тележку в рабочее состояние.



Образец видео о сборке тележки для гольфа



2. Добавить задний мост и подвеску

На этом этапе вы добавите в тележку задний мост и подвеску.

Вы выполняете этот шаг сейчас по нескольким причинам.

Во-первых, это поможет вашей тележке лучше держаться на дороге во время движения.

Кроме того, это помогает упростить другие этапы, например добавление двигателя.

Возможно, этот шаг вас немного беспокоит, но добавить ось и подвеску на удивление не так уж и сложно.

Поднимите тележку с земли с помощью домкрата спереди и сзади, чтобы сделать подъем равномерным, и осторожно удерживайте ось на нужном месте тележки.

Вам может понадобиться два человека — по одному на каждом конце — чтобы держать его здесь.

Найдите подходящие кронштейны по бокам осей — они различаются в зависимости от модели вашей тележки — и при необходимости прикрутите их на место с помощью гаечного ключа или отвертки.

Теперь вы можете добавить свой комплект подвески, включая шпиндели, подъемные скобы и подъемные блоки, на ось, чтобы придать ей надлежащий отскок.

Этот шаг требует, чтобы вы определили, где вам нужно установить установку — обычно где-то около середины оси — и тщательно прикрепили ее к раме.

К этому моменту ваша ось должна быть на месте, и вы можете перейти к следующему шагу.



3. Установите двигатель

Вот еще одна ситуация, которая может несколько нервировать — добавление мотора в тележку.

Тем не менее, это нервирует только в том случае, если вы не понимаете, что делаете или почему сначала включаете задний мост.

Проще говоря, задняя ось помогает предоставить вашему двигателю место для установки и надежно удерживает его на месте.

Крепление и здесь, конечно, критично, но мотор сзади над осью и установка последней экономит ваше время и энергию.

Двигатель, который вы используете, должен быть тщательно отобран с использованием описанных выше методов.

Двигатель должен подходить для вашей тележки, иметь достаточную мощность, чтобы она могла двигаться, быть спроектированным для простой эксплуатации и т.д.

Процесс выбора здесь, честно говоря, самая сложная часть при установке двигателя.

И когда вы будете готовы, вы можете установить его на место на креплении.

Начните с осторожного опускания двигателя к опоре, а затем сдвиньте его в соответствующую область крепления на опоре.

Они должны быть довольно очевидными и включать в себя рычаги и другие типы устройств, которые удерживают двигатель на месте.

После того, как двигатель полностью установлен на крепление, вы можете защелкнуть его на место и убедиться, что вокруг него есть дополнительное пространство, необходимое для работы.

В вашем двигателе уже должно быть установлено соответствующее количество аккумуляторов.

Подсоедините все электрические провода, упомянутые ранее, чтобы привести тележку в рабочее состояние.

Вам также необходимо прикрепить двигатель к задней оси с помощью соответствующих ремней, которые должны быть включены в комплект оси и двигатель.

Эти ремни помогают преобразовывать электрическую энергию в движение тележки.



4. Проверка рулевого управления и установка тормозов

На данный момент ваша тележка в довольно хорошем состоянии, но еще не совсем готова к запуску.

Прежде всего, вам нужно убедиться, что вы проверили рулевое оборудование на тележке, чтобы убедиться, что оно находится на своем месте.

В большинстве рам, которые вы покупаете, уже есть эти элементы, что помогает ускорить этот процесс и избежать путаницы и волнений за счет уменьшения количества шагов, которые вы должны предпринять.

Если вы хотите и знаете, как это сделать, вы можете использовать различные регулировки и другие типы рабочих деталей, чтобы изменить усилие рулевого управления или мощность, необходимую для поворота руля.

Честно говоря, мы не рекомендуем вам пробовать это, потому что вы можете создать много проблем, если не уверены на 100% в том, что делаете.

Но вы можете добавить их в рулевую колонку и во всю остальную систему, чтобы изменить ее, если хотите, например, добавить более сильное действие рулевой колонки.

Вам также необходимо убедиться, что вы устанавливаете переднюю ось в этот момент, используя тот же тип действия, который вы использовали для задней оси.

Добавьте его сейчас, и вы сможете проверить рулевые соединения под тележкой, чтобы увидеть, как они работают.

Они выглядят ржавыми и изношенными или в отличном состоянии?

Замените эти элементы, если они не настолько прочны, насколько это возможно, и перейдите к установке тормоза, чтобы закончить.

Тормоза — это еще один элемент, с которым вам нужно быть осторожным, потому что ошибка здесь может сделать вашу тележку небезопасной.

К счастью, это не должно быть слишком сложно — откройте колеса на своих осях, найдите текущие тормоза, проверьте, в порядке ли они, и снимите их, если они не в порядке.

Для достижения этой цели вам понадобятся различные типы гаек и гаечных ключей, так что приступайте к делу.

Затем вам нужно установить новые тормоза на место и привинтить их, чтобы ваше вождение было безопасным.

Опять же, для достижения этой цели вам понадобятся различные гаечные ключи.

Вам также нужно будет протестировать каждый элемент, который вы только что установили здесь позже, чтобы убедиться, что они установлены правильно.

Мы поговорим об этих процессах чуть позже, чтобы дать вам лучшее представление о том, как их выполнять.



5. Персонализация вашей корзины

К этому моменту вы почти закончили процесс сборки тележки и почти можете взять ее на прогулку.

Однако есть еще несколько шагов, которые необходимо предпринять, чтобы убедиться, что это безопасно.

Если вы еще не установили колеса, сделайте это сейчас.

Убедитесь, что они правильно закреплены на осях и подключены ко всем тормозам, которые вы, возможно, добавили к осям.

Затем вам нужно прикрепить все электрические компоненты, которые вы могли пропустить, и прикрепить корпус к шасси тележки, чтобы он был прочным и безопасным.

Эти шаги имеют решающее значение, потому что они обеспечивают безопасность вашей тележки и защищают ее от проблем при вождении в ночное время — здесь ваши светодиодные фонари должны быть очень яркими, поэтому обязательно выберите модель, которая соответствует вашим потребностям и эксплуатационным требованиям.

Теперь вы можете осмотреть свою тележку, чтобы убедиться, что все гайки и болты на месте.

После того, как вы почувствуете, что все надежно закреплено, вы можете персонализировать свою тележку любым удобным для вас способом.

Здесь вы можете выбрать несколько вариантов, каждый из которых подойдет подходящему человеку.

Внимательно прочтите их, чтобы получить представление о том, что вы можете сделать.

Прежде всего, мы настоятельно рекомендуем вам использовать виниловую графику, такую ​​как обертка, вместо краски.

Хотя вы можете покрасить свою тележку, обычно она выглядит дешевой и не впечатляющей для многих людей.

И это может даже привести к повреждению вашей тележки, если вы выберете неправильный тип краски.

Поэтому убедитесь, что вы выбрали простую, привлекательную виниловую пленку, которая сделает вашу тележку уникальной.

Мы также рекомендуем избегать безвкусных улучшений, которые сделают вашу тележку «дурацкой» или слишком глупой.

Чрезмерно громкие гудки, слишком яркие цвета и многие другие элементы могут плохо сочетаться друг с другом, чтобы сделать вашу тележку посмешищем на трассе.

Старайтесь вести свою тележку тихо и достойно, чтобы избежать этой проблемы.

Или выложись по полной и прими последствия — ведь это твоя тележка.



6. Проверка тележки

Наконец, пришло время протестировать вашу тележку, чтобы убедиться, что она работает правильно для ваших нужд.

К счастью, этот процесс далеко не так сложен, как можно было бы ожидать.

Сядьте за руль и включите и выключите все электрические выключатели по одному.

Правильно ли они активируются или не работают?

Или они мигают и гаснут или ведут себя неадекватно при активации?

При возникновении какой-либо из этих проблем электрическая система нуждается в повторной проверке и ремонте.

Откройте двигатель тележки и проверьте, правильно ли подключены провода.

Если они подсоединены, проверьте провода на наличие перетертостей или разрывов оболочек.

Замените все провода, которые могут быть слишком изношены, и снова проверьте свою тележку, чтобы увидеть, насколько хорошо она работает таким образом.

Затем выведите тележку на гладкую и ровную поверхность.

Начните движение медленно и увеличивайте скорость по мере движения.

Вам кажется, что ваша тележка плавно разгоняется?

Если да, проверьте тормоза, несколько раз медленно и резко остановившись.

В ваших тормозах не должно быть «вялости», они должны срабатывать и не давать вашей тележке двигаться без каких-либо затруднений и усилий.

Теперь проверьте, насколько хорошо ваша тележка поворачивает на дороге во время вождения.

Вам кажется, что он движется плавно, без каких-либо колебаний?

Если вы заметили плохое рулевое управление или шаткость управления, возможно, рулевое управление нуждается в ремонте.

Мы настоятельно рекомендуем вам обратиться в ближайшую ремонтную мастерскую, чтобы выполнить эти исправления, потому что вы не хотите совершить ошибку в этом процессе, когда вы так близки к его завершению.

Наконец, важно прислушиваться к любым скрежещущим металлическим звукам во время движения тележки, так как они могут указывать на проблемы с двигателем, проблемы с трением металла о шины и многое другое.

Отнесите свою тележку в мастерскую по ремонту тележек, чтобы узнать, что не так.

Мы знаем, что это портит впечатление от сборки своими руками, но в любом случае любые серьезные проблемы с двигателем потребуют профессиональной помощи, так что будьте к этому готовы.

Тележка для каяка из ПВХ

— сделай сам, планы, обзоры, руководство — 2022

Не все современные каяки являются самыми легкими и простыми в движении, когда вы просто пытаетесь довести их до воды.

Это особенно верно для многих из лучших каяков для океанской рыбалки и тандемных каяков, представленных сегодня на рынке.

Вот почему многие люди предпочитают покупать одну из лучших тележек, колес и тележек для каяков, чтобы упростить транспортировку каяка.

Но если вы не хотите переплачивать за изготовленную тележку, вы всегда можете изучить возможность создания собственной тележки.

К счастью, многие люди уже подумали об этом до вас, и существует множество полезных конструкций тележек для каяков из ПВХ, из которых вы можете выбирать.

Кроме того, сборка тележки для каяка может стать идеальным проектом для тех дождливых весенних дней, когда вы застряли в помещении, мечтая о плавании.

В этом руководстве мы собираемся представить несколько чертежей тележки для каяка из ПВХ и концепций DIY.

Мы также рассмотрим эти планы и предоставим подробное руководство по сборке собственной тележки для каяка из ПВХ.

Итак, приступим!

Зачем делать тележку для каяка из ПВХ своими руками?

Лучшая причина построить тележку для каяка из ПВХ — сэкономить деньги! Несмотря на то, что это потребует больше времени, чем просто покупка предварительно изготовленной тележки в Интернете, материалы, которые вам понадобятся для создания одной из этих тележек, будут стоить часть того, что вы заплатите за готовую модель.

Но еще одна веская причина собрать одну из этих тележек — просто дать себе забавный проект «Сделай сам», который бросит вызов как вашему телу, так и вашему разуму.

Возможно, вы будете удивлены, насколько приятно пройти через процесс проектирования и сборки собственной тележки для каяка из ПВХ.

Последняя причина для создания одной из этих тележек заключается в том, что во многих случаях вы сможете построить тележку, которая будет более долговечной, чем та, которую вы можете купить в Интернете.

К сожалению, даже самые лучшие тележки для каяков не прослужат долго, если их использовать каждый день, сезон за сезоном.

Схемы тележки для каяка из ПВХ

Для начала давайте наметим несколько основных планов по сборке тележки для каяка из ПВХ-трубы. Конечно, вы можете смело смешивать два или более этих дизайна вместе или просто использовать их в качестве вдохновения, чтобы придумать свой собственный уникальный сетап.

Чтобы было ясно, это не полный список всех чертежей тележек для каяков, которые мы видели.

Это лишь некоторые из наших фаворитов, и мы собрали их здесь, чтобы дать вам несколько идей о том, как может выглядеть ваша собственная тележка для каяка.

«Модифицированный» шестигранник

Базовый план этой тележки для каяка из ПВХ включает в себя две стороны шестиугольной формы и три перекладины, соединяющие их.

Борта, конечно, не являются настоящими шестиугольниками, потому что у них есть более длинная верхняя перекладина, обеспечивающая достаточную поддержку и устойчивость для вашего каяка.

Этот план также включает в себя нижний стержень с резьбой, к которому прикреплены надувные колеса для облегчения передвижения этой тележки.

Также требуется, чтобы вы прикрепляли к нему собственные ремни для переноски каяка, чтобы каяк оставался на месте во время транспортировки.

«Т&Н»

Эта конструкция тележки для каяка получила свое название, потому что она имеет Т-образную форму, если смотреть на нее сбоку, и Н-образную форму, когда вы сидите спереди назад.

Этот план использует меньшую длину ПВХ, чем модифицированный шестигранник, но для него потребуется более толстый ПВХ, если вы хотите, чтобы тележка прослужила долго.

Этот план также включает в себя два надувных колеса с какими-то резьбовыми стержнями для их соединения. Он также использует несколько Т-образных соединений из ПВХ, своего рода прокладку для нижней части каяка и соответствующее оборудование, чтобы удерживать колеса на месте.

Сквозь шпигатов

Это более простая версия конструкции «T&H», поскольку она имеет ту же базовую Н-образную начальную структуру без необходимости использования верхних Т-образных элементов.

Вместо этого стойки будут скользить вверх в отверстия шпигата на дне каяка до того, как вы потянете каяк на воду.

Многие дизайнеры также добавляют прокладки к стойкам и более высокой перекладине в этой конструкции, чтобы обеспечить дополнительную защиту конструкции своего каяка.

Для этой конструкции также требуются два колеса, соединительный стержень с резьбой и соответствующие крепежные детали, удерживающие колеса на месте.

Колыбель

Конструкция люльки более точно повторяет V-образную форму днища большинства каяков.

Вместо нескольких боковых поперечных перекладин (как вы увидите в некоторых других конструкциях) он опирается на передние и задние поперечины, обеспечивающие дополнительную поддержку вашего каяка.

Эта конструкция обычно имеет более длинные верхние перекладины, а также использует 45°, 90° и Т-образные соединения из ПВХ.

Он также оснащен стержнем с резьбой, к которому вы будете прикреплять колеса, и многие из этих конструкций включают небольшую подставку (на фото она идет вперед от нижней перекладины), которая упрощает погрузку каяка на тележку, прежде чем привязывать ее.

Тележка для каяка из ПВХ Отзывы

1. «Модифицированный» шестигранник

«Модифицированная» шестигранная тележка для каяка из ПВХ получила отличные отзывы, потому что она очень проста в использовании, а также очень устойчива для вашего каяка.

Удлиненные шестиугольники по бокам обеспечивают дополнительную прочность для более длинных и тяжелых каяков.

Этот дизайн также отлично подходит для сидячих байдарок, потому что ему не нужно какое-либо отверстие для шпигата, чтобы оставаться на месте.

А поскольку он предназначен для размещения непосредственно под кабиной вашего каяка, он помогает поддерживать идеальное равновесие вашего судна во время качки.

Это центральное расположение также позволяет толкать или тянуть байдарку, когда она закреплена ремнями.

А поскольку верхние перекладины расположены ближе к бокам каяка, это также облегчает доступ к ремням, вместо того чтобы лезть под каяк, чтобы найти их.

2. Т&Н

Конструкция тележки для каяка «T&H» — это самый минимальный выбор, который вы можете сделать.

Так что, если вам нужен план, который не потребует слишком много материалов и будет относительно прост в сборке, это отличный выбор для вас.

Еще одним преимуществом этой конструкции является то, что ее можно расположить ближе к носу или корме каяка, в зависимости от ваших предпочтений.

Подходит для каяков как с сидячим верхом, так и с сидячим внутри.

Но один из недостатков конструкции T&H заключается в том, что точки крепления для привязных ремней будут находиться глубоко под каяком, когда он будет загружен на эту тележку.

Если вы не снабдите свою тележку T&H подставкой (подобной той, что вы видите на рисунке выше), иногда может быть трудно заставить тележку оставаться на месте, пока вы загружаете на нее каяк.

3. Сквозь шпигатов

Конструкция тележки для каяка со сквозным шпигатом — одна из немногих, характерных для определенного типа каяка.

Как вы, наверное, уже догадались, вы сможете использовать этот тип тележки для каяка из ПВХ только с сидячим каяком, на котором нет заглушек шпигата.

Но если у вас есть каяк такого типа, эта конструкция тележки имеет некоторые преимущества перед другими.

Во-первых, он очень эффективно предотвращает скольжение каяка вперед-назад по тележке, когда вы натыкаетесь на неровности или трещины, когда пытаетесь спуститься к воде.

В случае с некоторыми другими тележками, если вы не полностью затяните крепежный ремень, весь каяк может соскользнуть с тележки, если вы наткнетесь на препятствие.

Это может привести к повреждению каяка и тележки, если вы не будете осторожны.

Таким образом, тележка в стиле шпигата не только помогает свести к минимуму движение вашего каяка, но и полностью устраняет необходимость в ремнях для крепления (если только вы не перевозите свой каяк по довольно пересеченной местности).

Одним из недостатков этой конструкции является то, что стойки из ПВХ вашей тележки могут испытывать большие нагрузки.

Вот почему многие строители тележки этого типа, как правило, используют более толстый и прочный ПВХ, но вам все равно нужно убедиться, что он пройдет через отверстия шпигата на вашем каяке.

Кроме того, одним из предложений для этого типа тележки для каяка может быть накладка на стойки, которые в конечном итоге проскальзывают через отверстия шпигата вашего каяка.

Это предотвратит повреждение общей зоны на многих каяках, которая, как известно, разлагается, и позволит воде попасть в герметичную часть каяка, на которую вы полагаетесь для надлежащей плавучести на воде.

4. Подставка

Конструкция в виде колыбели — отличный выбор для небольших каяков, а с точки зрения сборки она находится где-то между «модифицированным» шестигранником и конструкцией «T&H» с точки зрения сложности.

Это потому, что он использует три различных типа соединений из ПВХ, а не четыре, которые вам понадобятся для «модифицированного» шестигранника.

Это еще одна конструкция, которая может затруднить погрузку каяка, если вы не включите в конструкцию небольшую подножку.

Некоторые люди заметили, что в этой конструкции большая часть веса вашего каяка ложится на 45-градусные шарниры.

Честно говоря, это вызывает небольшое беспокойство из-за меньшей прочности соединения под углом 45 градусов по сравнению с соединением под углом 90 градусов или Т-образной формы.

Это также может быть причиной того, что эта тележка для каяков лучше всего подходит только для небольших (и более легких!) каяков.

Руководство по тележке для каяка — шестиугольник

Благодаря своей целостности конструкции, простоте использования и долговечности шестигранная тележка для каяка из ПВХ является нашим выбором для лучшей конструкции тележки для каяка своими руками.

Поэтому в этом практическом руководстве мы сосредоточимся исключительно на нем.

Соберите материалы

Чтобы создать эту тележку, вам понадобится:

Около 15 футов трубы ПВХ диаметром ¾” (лучше всего СЧ50 с толстыми стенками)

  • 4 Соединения 90° из ПВХ
  • 8 Соединения 45° из ПВХ
  • 4 Т-образных соединения из ПВХ
  • 4 Крестообразные соединения из ПВХ
  • 2 колеса надувной ручной тележки (предпочтительно диаметром 6 дюймов)
  • 2 шайбы ⅝”
  • 2 стопорные разрезные шайбы ⅝”
  • 4 гайки ⅝”
  • Резьбовой стержень длиной 36 дюймов и диаметром ⅝ дюйма
  • Универсальный ПВХ-клей
  • Одна лапша для бассейна
  • 6 стяжек
  • 2 привязных ремня (предпочтительно NRS 9’ петли)

Что касается инструментов, вам также пригодятся ножовка, резак для ПВХ и отрезной круг для этого проекта «сделай сам».

Сделайте свои измерения

Теперь пришло время измерить каяк, чтобы помочь вам выбрать подходящий размер верхней части тележки.

Установите каяк на переносную подставку и измерьте корпус от места позади кокпита до места перед ним.

В большинстве случаев это измерение будет где-то между 16 и 24 дюймами.

Наш дизайн основан на 16-футовом каяке с 23-дюймовым кокпитом, но вы можете отрегулировать длину верхних перекладин в своем дизайне, чтобы они больше соответствовали вашему каяку.

Пока у вас есть рулетка под рукой, измерьте детали из ПВХ и подготовьте их к резке на следующем этапе.

Из этой исходной 15-футовой секции вам нужно вырезать три 14-дюймовых, две 23-дюймовых, восемь 5-дюймовых и четыре 2-дюймовых детали.

У вас может остаться немного ПВХ-трубы, если вы с первого раза точно справитесь с измерениями.

Но на случай, если вы забудете старую пословицу «Семь раз отмерь, один раз отрежь», у вас должен быть запас, чтобы избавить себя от повторного похода в хозяйственный магазин.

Отрезанные кусочки ПВХ

Теперь пришло время достать ножовку, убедиться, что у нее острое лезвие, и отрезать куски ПВХ до нужной длины.

Лучший способ получить чистый срез — использовать плоскую кромку стола в качестве направляющей.

Хорошая новость при изготовлении тележки для каяка из ПВХ заключается в том, что вы будете закреплять соединения на концах всех секций труб.

Таким образом, это означает, что вам не обязательно нужны максимально чистые разрезы при изготовлении отдельных секций из ПВХ.

Визуализируй это

Далее, это поможет разложить все элементы дизайна вашей тележки, чтобы вы могли начать визуализировать, как они собираются вместе.

Изображение выше может служить в качестве руководства, но вам нужно выложить две стороны (с 23-дюймовыми верхними стержнями на противоположных сторонах) с соединительными элементами в центре.

Изображение выше также служит полезным руководством, потому что оно иллюстрирует, как вы можете разместить все части для сторон и как это будет выглядеть, когда вы соедините их все вместе.

Но прежде чем вы начнете это делать, вам нужно взять ПВХ-клей.

Клей для всех деталей

Используя ПВХ-клей, вы можете начать соединять две стороны тележки.

Аккуратно нанесите небольшое количество клея на каждый кусок трубы из ПВХ перед тем, как вставить его в соответствующий стык.

В некоторых случаях также может быть полезно нанести клей внутрь шва.

Но всегда лучше работать по одной детали, чтобы избежать высыхания клея ПВХ до того, как вы сможете соединить детали со швами.

Преимущество ПВХ-клея в том, что он относительно быстро сохнет.

Таким образом, первая сторона, которую вы склеиваете, должна быть сухой и прочной к тому времени, когда вы закончите склеивать вторую сторону, и вам нужно будет подождать 5-10 минут, пока вторая сторона высохнет, прежде чем вы сможете перейти к следующему шагу. .

Соедините стороны

Когда вы уверены, что обе стороны полностью высохли, пришло время соединить их.

На первом этапе этого процесса вам необходимо прикрепить три 14-дюймовых перекладины из ПВХ в соответствующие места.

Кажется, что для этой конструкции лучший способ сделать это — прикрепить самую нижнюю перекладину к крестообразному соединению на одной стороне вашей конструкции.

Затем прикрепите две другие перекладины к более высоким Т-образным соединениям на противоположной стороне.

Дайте этим первым креплениям высохнуть, прежде чем склеивать и соединять две стороны тележки для каяка.

Дайте всей конструкции высохнуть в течение 5-10 минут, прежде чем переходить к следующему шагу.

Отрежьте резьбовой стержень и соберите ось

Теперь пришло время собрать ось, но вам, вероятно, придется немного обрезать резьбовой стержень, чтобы избежать раскачивания шин при транспортировке каяка.

Чтобы правильно измерить резьбовой стержень, вставьте его в крестовину в нижней части тележки.

Затем прикрепите обрезанную шайбу, гайку, колесо, стопорную шайбу и вторую гайку (в указанном порядке) к резьбовому стержню с одной стороны тележки.

Завинтите все достаточно туго, чтобы на конце стержня с этой стороны оставалось как минимум две резьбы.

Теперь вы можете прикрепить такое же оборудование (в том же порядке) с другой стороны тележки и убедиться, что все ваше оборудование плотно прилегает к внешней стороне поперечного соединения с обеих сторон тележки.

С одной стороны тележки у вас будет дополнительный стержень с резьбой.

На этой стороне отметьте точное расположение внешней гайки, а затем снимите все крепежные детали (и колеса) с обеих сторон тележки.

Затем вы также можете снять резьбовой стержень с поперечины и с помощью ножовки или отрезного круга обрезать его до нужного размера.

После выполнения этого разреза рекомендуется использовать металлический напильник или мелкозернистую наждачную бумагу, чтобы сгладить оставшиеся шероховатости.

Теперь вы можете переустановить резьбовой стержень и прикрутить крепеж и колеса на место.

Добавить набивку

Последний шаг — просто добавить кусочки лапши для бассейна на верхние перекладины вашей тележки для каяка, чтобы обеспечить некоторую мягкую защиту корпуса вашего каяка.

Вам нужно будет разрезать лапшу для бассейна на две части, соответствующие длине верхних перекладин тележки.

Но некоторые люди также предпочитают резать более длинные секции, которые оборачиваются вокруг углов тележки для дополнительной защиты.

Единственная сложность с этим выбором заключается в том, что может быть трудно удерживать секции лапши для бассейна на месте, поскольку вы закрепляете их позже.

Независимо от того, решите ли вы использовать лапшу для бассейна только вдоль верхних перекладин или также по углам, вам нужно будет сделать продольные надрезы на обеих секциях, чтобы вы могли надеть лапшу на верхние перекладины из ПВХ.

Оттуда используйте стяжки, чтобы удерживать лапшу для бассейна на месте. Для дизайна такого размера должно хватить трех лапш для бассейна, но больше не повредит и будет абсолютно необходимо, если вы хотите обернуть лапшу для бассейна по углам своей тележки.

Последний совет: убедитесь, что точки соединения ваших стяжек находятся на нижней стороне верхних перекладин, чтобы они не царапали каяк, когда вы кладете его на тележку.

Теперь все готово, и вы готовы испытать свою новую тележку для каяка из ПВХ!

Заключительные мысли

Если ваш каяк весит более 40 фунтов, вам, вероятно, понадобится тележка для каяка для облегчения транспортировки.

По мере увеличения расстояния, необходимого для перевозки каяка от парковки до береговой линии, возрастает и потребность в надежной тележке для каяка.

Если вы не из тех, кто легко доверяет онлайн-покупкам, если вы не смогли увидеть или опробовать их лично, тележка для каяка, сделанная своими руками, идеально подходит для вас.

Просто найдите план, который вам больше всего нравится, и отправляйтесь в ближайший хозяйственный магазин за всеми необходимыми строительными материалами!

В качестве последнего совета мы всегда рекомендуем использовать надувные колеса вместо пластиковых или резиновых для тележки для каяка, сделанной своими руками.

Это потому, что они лучше подходят для неровной или каменистой местности и более долговечны в долгосрочной перспективе (даже если вам придется добавить в автомобиль небольшой ручной насос, чтобы поддерживать давление в шинах).

Related Post
