Монтаж теплого пола — технология укладки, инструкция по монтажу, видео

Видеоролик (pol.wmv 3.87Mb 5min), включает сюжеты:
  • теплоизоляция;
  • планировка и размеры обогреваемой площади;
  • проверка параметров нагревательного кабеля;
  • установка кабеля на монтажной сетке;
  • укладка нагревательного кабеля на арматуру;
  • монтаж термостата и датчика температуры пола;
  • заливка пола;
  • напольное покрытие.

Порядок монтажа теплого пола в бетонную стяжку

  1. Определить места подвода электроэнергии для системы и установить стандартные электромонтажные коробки.
  2. Провести работы по теплоизоляции и гидроизоляции пола (при необходимости).
  3. Уложить и закрепить арматурную сетку, на арматурной сетке закрепить монтажную ленту в соответствии с планом укладки.
  4. Проверить оммическое сопротивление центральной жилы кабеля (от 17 Ом до 176 Ом в соответствии с таблицами 1 и 2) и сопротивление электроизоляции (не менее 500 МОм ).
  5. Уложить и закрепить с помощью монтажной ленты нагревательный кабель согласно плана укладки и монтажную трубку для датчика температуры. Обеспечить герметизацию монтажной трубки со стороны датчика температуры, другой конец завести в монтажную коробку. Наличие монтажной трубки обеспечивает лёгкую замену датчика температуры, в случае выхода его из строя.
  6. Залить бетонную стяжку толщиной 3 — 4 см (используя высокие марки бетона с мелкой фракцией щебня), следя за тем, чтобы во время заливки шаг укладки не менялся, кабель не «всплывал» к поверхности, а «соединительные муфты» находились в массиве бетона.
  7. После заливки бетонной стяжки ещё раз проверить электрические параметры кабеля. После становления бетона (через 3-4 недели) завести датчик температуры в монтажную трубку и подключить термостат в соответствии с электрической схемой подключения.
  8. Уложить выбранное покрытие. При использовании паркета в качестве покрытия пола необходимо увеличить толщину теплоизоляции. Толщина паркета должна быть не более 22 мм, прокладка под паркет — минимальной толщины (лучше синтепон 1,5мм).
ВНИМАНИЕ!
  • Категорически запрещается резать и изменять длину нагревательной части кабеля!
  • Запрещается превышать удельную установочную мощность свыше значений, указанных в пункте 1.2.
  • Обеспечить равномерную и единовременную заливку нагревательного кабеля бетоном по всей площади.
  • Общая толщина стяжки и покрытия не должна превышать 6 см.
  • Не допускается включение оборудования до полного становления бетона (3-4 недели)
  • Если в комплект входит 2 кабеля, то подключать их к термостату — параллельно
  • Шаг укладки нагревательного кабеля не должен быть меньше 4 см.
  • Перекрещивание нагревательной части кабеля не допускается!!!
  • Радиус изгиба нагревательногокабеля не должен быть менее 4 диаметров (примерно 25мм)!!!
  • При прохождении труб с горячей водой в бетонной стяжке, необходимо обеспечить надёжную теплоизоляцию этих труб от бетонной стяжки с нагревательным кабелем!!!
  • Не рекомендуется одним кабелем (комплектом) обогревать несколько помещений.
  • В помещениях, где требуется установка двух и более комплектов оборудования, рекомендуется каждый комплект подключать через свой отдельный термостат.
  • Не рекомендуется устанавливать температуру теплого пола выше указанных значений (СНиП 2.04.05 — 91)

Варианты укладки нагревательного кабеля для систем обогрева пола

Теплый пол на ж/б перекрытия в жилых помещениях (в том числе под ламинат и другие комнатные напольные покрытия) обустраивают следующим образом:
В помещениях с железобетонными перекрытиями укладка нагревательного кабеля производится на слой теплоизоляции поверх армирующей металлической сетки.
Непосредственно на ж/б перекрытие укладывают слой теплоизоляции, на нее – армирующую металлическую сетку, к которой крепят нагревательный кабель, а затем заливают цементно-песчаную стяжку толщиной 30-40 мм.
Напольное покрытие может быть любым (ламинат, ковровое, плитка, линолеум, паркет и т.п.). В случае использования паркета или любого деревянного покрытия его толщина рекомендуется не более 22 мм. Установочную мощность системы обогрева пола и шаг укладки рассчитывают в зависимости от площади, назначения помещения и его теплопотерь.

Подробнее…

При ограничении высоты пола, когда нет возможности выполнить стяжку стандартной толщины, допускается укладка нагревательного кабеля непосредственно в клеевой слой (например под плитку или ламинат) с минимальной толщиной бетонной стяжки 8-10 мм. В этом случае для обеспечения равномерного прогрева пола необходимо, чтобы шаг укладки нагревательного кабеля был не более 100 мм. Нагревательный кабель заливают клеевым раствором и поверх его укладывают керамическую плитку.

Тонкий теплый пол на базе нагревательных матов:

Устройство теплого пола из нагревательных матов подходит для всех типов помещений под любое покрытие (в т.ч. под плитку, под ламинат и др. напольные покрытия).

Нагревательные маты могут быть уложены как в бетонную стяжку, так и в клеевой слой под керамическую плитку.
Из-за своей малой толщиныэтот вариант идеально подходит при косметическом ремонте, когда обустройство бетонной стяжки стандартной толщины невозможно вследствие ограничения высоты пола.
Толщина теплого пола из нагревательных матов без учета напольного покрытия:
— при укладке в бетонную стяжку: 20-50 мм
— при укладке в клеевой слой: минимально 4-6 мм

На рисунке показан вариант укладки кабеля для полов с подогревом в домах с деревянными перекрытиями.
На деревянное перекрытие укладывается слой теплоизоляции, затем алюминиевая фольга или сетка рабица. Нагревательный кабель монтируют поверх слоя фольги. Комфортный подогрев пола осуществляется за счет прогрева воздушной подушки между теплоизоляцией и напольным покрытием. При этом необходимо соблюдать следующие условия:

— коэффициент теплопроводности теплоизоляции должен быть значительно меньше, чем у напольного покрытия;
— оптимальная высота воздушной подушки 30 мм;
— удельная мощность нагревательного кабеля должна быть не более 15,6 Вт/м;
— установочная мощность системы обогрева пола не должна превышать 130 Вт/м2.
При использовании деревянного напольного покрытия его толщина рекомендуется не более 22 мм.
Термостат для деревянных полов с подогревом обязательно должен иметь датчик температуры ограничивающий температуру воздуха под полом (ограничительный датчик температуры).

При выборе комплекта для обогрева рекомендуем обращаться к квалифицированным специалистам.
Специалисты нашей компании всегда готовы предоставить Вам самый высокий уровень обслуживания и будут рады ответить на любой Ваш вопрос и дать исчерпывающую информацию по Вашему запросу.


Наша компания гарантирует квалифицированную помощь при выборе оборудования и индивидуальный подход к каждому клиенту.

как укладывать в ванной, виды устройств, монтаж установки, технология и схема укладки

Напольный обогрев – это доказательство того, что можно создать комфортный климат в квартире и перестать зависеть от качества центрального городского отопления.

Не менее популярны они и у владельцев частных домов, так как альтернативные источники электроэнергии расход электрического теплого пола под плитку значительно сокращают.

Керамическая плитка в качестве напольного покрытия применяется уже давно и заслуженно пользуется любовью у потребителей.

Теперь их часто совмещают, устанавливая в ванной электрический теплый пол под плитку. Какой лучше, можно выяснить, только оценив технические характеристики каждого из них.

Виды совместимые с плиткой

На сегодняшний день система напольного электрического отопления считается самой эффективной, простой в монтаже и экономичной. Не малую роль в симпатии к ней играет тот факт, что водяные типы полов в многоэтажных домах устанавливать запрещено, так как они увеличивают нагрузку на центральную систему отопления. Для укладки теплого электрического пола под плитку разрешение не требуется и потребителям остается только выбрать один из их видов.

Какой электрический теплый пол выбрать под плитку?

Рейтинг электрических теплых полов под плитку:

  1. Кабельная конструкция.
  2. Инфракрасная пленка.
  3. Нагревательные маты.

В принципе, пригодны все эти виды электрических теплых полов под плитку, поэтому ориентиром в выборе напольного обогрева должны быть такие параметры, как экономичность, простота в укладке и ремонте, надежность и безопасность.

По статистике на сегодняшний день самыми востребованными из электрических полов являются нагревательные маты и инфракрасная пленка. Их основное отличие в цене и экономичности. Первые дешевле, но потребляют больше энергии, вторые дороже, но меньше «съедают» бюджет.

Как положить электрический теплый пол под плитку читайте ниже.

Теплый пол под плитку (электрический): как укладывать?

Какая бы система ни была выбрана для основного или дополнительного обогрева помещения, технология укладки электрического теплого пола под плитку у них практически одинаковая. Это связано с тем, что слои и материалы, из которых они состоят, подходят им всем.

Как установить теплый пол под плитку (электрический)?

Схема укладки электрического теплого пола под плитку:

  1. Черновое основание может быть как бетонной стяжкой, так и деревянным настилом. Главным его свойством является ровная, неповрежденная трещинами или сколами поверхность.
  2. На основание укладывается утеплитель, для чего лучше всего подходит либо полистирол, либо вспененный полиэтилен, но обязательно фольгированные, чтобы направлять тепло от обогревательных элементов вверх.

    Именно от того, насколько помещение утеплено, зависят в дальнейшем затраты на его обогрев, поэтому нельзя игнорировать важность этого слоя «пирога».

  3. Крепежная система, в качестве которой чаще всего используются специальные пленки или армированная сетка.
  4. Обогревательная система, до укладки которой нужно определить место, где будет расположен терморегулятор.
  5. Стяжка, лучший и самый быстрый вариант которой, это полусухой вид. Толщина электрического теплого пола под плитку может колебаться от 3 до 5 см.
  6. Керамическая плитка – это завершающий слой «пирога».

Подобная последовательность установки электрического теплого пола под плитку гарантирует долгосрочность и качество работы теплого электрического пола.

Монтаж устройства

Самым дешевым, но при этом и трудоемким при монтаже признан кабельный пол.

В его комплекте обязаны присутствовать:

  • бухта с кабелем нужного диаметра и длины;
  • соединительный провод (холодный), который при помощи муфты соединен с кабелем;
  • гофрированная трубка с заглушкой, в которую будет вставлен термодатчик с проводом;
  • фиксаторы для кабеля или монтажная лента.

Как правило, термодатчик и термостат в набор не входят, и их следует покупать отдельно.

Устройство электрического теплого пола под плитку заключается в следующем:

    1. Перед началом работ составляется схема укладки кабеля.
    2. Определяется место для терморегулятора, и на высоте до 1 м от пола в стене вырезается гнездо для его установки.

      Прибор не может быть установлен к полу ближе, чем на 30 см, и его не должны после обустройства помещения закрывать ни мебель, ни бытовая техника.



  1. От гнезда термостата нужно сделать в стене борозду вниз (20х20 мм). В нее будут уложены провода и гофрированная трубка с термодатчиком.
  2. Дальше собираются все перечисленные выше слои конструкции.
  3. Обогревательный элемент фиксируется на монтажной планке или армирующей сетке в той же последовательности и длине шага, как указано на схеме.
  4. Кабель фиксируется поблизости от концевой муфты, а термодатчик с проводом «пакуются» в гофру.

    Термодатчик необходимо просунуть до конца трубки, после чего ее нужно закрыть заглушкой, чтобы бетонный раствор не попал вовнутрь и не навредил ему.

  5. На расстоянии 50-60 см от стены следует уложить и зафиксировать гофрированную трубку с термодатчиком так, чтобы она находилась между витками кабеля, не соприкасаясь с ними. Вторая часть трубки укладывается в вырезанную в стене выемку и так же закрепляется.
  6. В ту же штробу нужно уложить и зафиксировать конец кабеля и провода питания, после чего ее можно зашпатлевать.
  7. Провести проверку работы системы, и если все в порядке, то можно делать стяжку, а когда она полностью высохнет приступить к укладке керамической плитки.

Так собирается теплый пол под плитку (электрический) своими руками и, как говорят опытные мастера – это самая долгая по времени монтажа система.

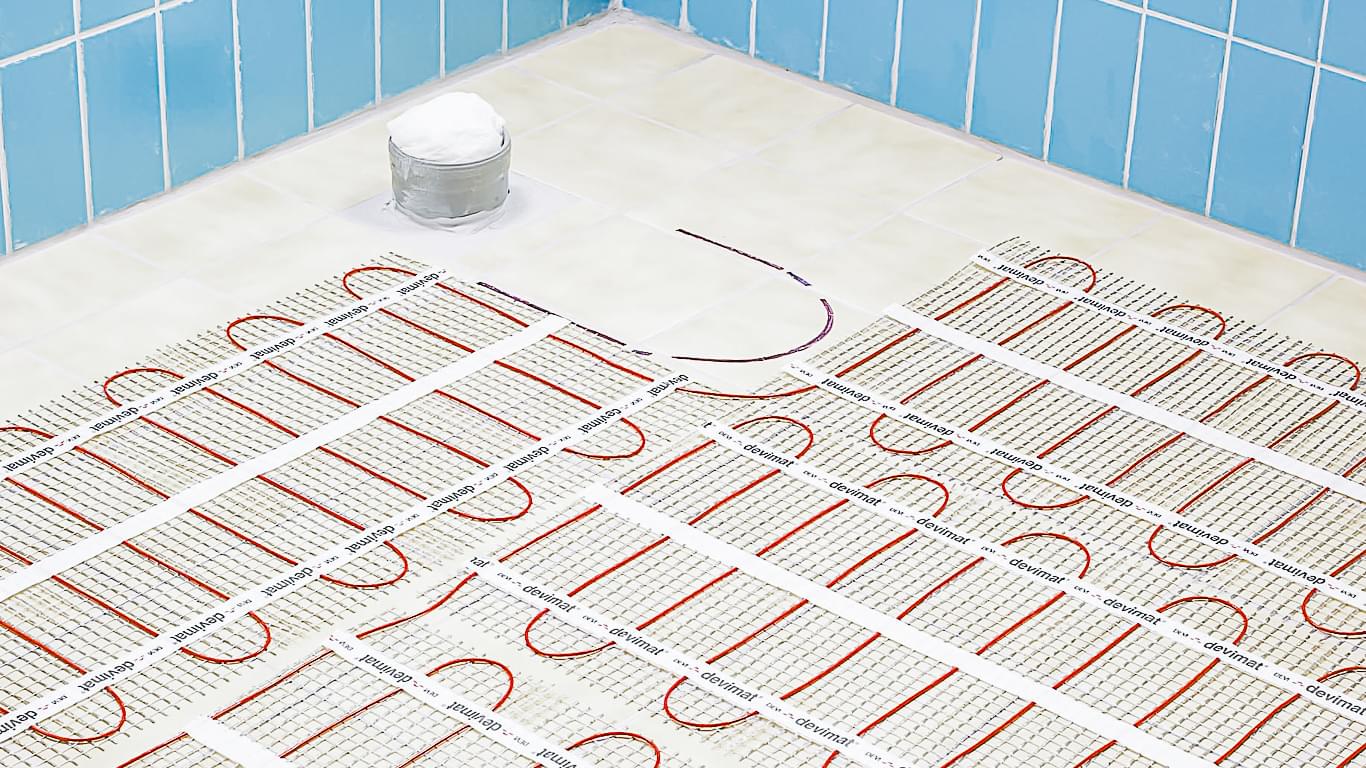

Процесс укладки нагревательных матов

Этот тип теплых полов стал настоящим «спасением», так как в разы сократил время на их укладку. Нагревательный мат – это уже уложенный и зафиксированный кабель, собранный с определенным шагом на сетке из стекловолокна.

Достаточно рассчитать необходимую мощность теплого электрического пола под плитку и шаг между витками кабеля, чтобы подобрать
маты нужного параметра. По цене они дороже, чем кабель, но зато это уже готовый обогревательный элемент, который достаточно развернуть, расстелить на подготовленном полу и закрепить.

При использовании нагревательных матов можно обойтись без стяжки, а плитку класть прямо на них при помощи специального клея.

Монтаж данной системы такой же, как и кабельной, но следует учесть некоторые нюансы:

  1. Укладывая маты, нужно следить, чтобы витки кабеля не соприкасались друг с другом и не были положены внахлест.
  2. Первый мат кладется так, чтобы термодатчик приходился на центр петли кабеля.
  3. Каждую полосу нужно фиксировать, если она не снабжена самоклеящейся основой. В продаже имеются маты, на которых кабель зафиксирован с помощью эластичных лент, которые закреплены зажимами. Они хороши тем, что позволяют регулировать, и при необходимости менять его шаг.
  4. После проверки работы системы, на маты аккуратно, чтобы не разорвать кабель, наносится клей для керамогранита и электрического теплого пола и укладывается плитка.

Так выполняется монтаж нагревательных матов под керамическую плитку. Он настолько прост, что с ним справится даже новичок.

Укладывание инфракрасной плетки

Хотя этот теплый пол под плитку (электрический) – энергосберегающий, он не совсем подходит для данного напольного покрытия. Связано это с тем, что кафель крайне трудно закрепить на пленке, не повредив ее состава.

Мастера предлагают тем, кто желает все-таки совместить плитку с пленочным полом, применять в виде подложки водостойкий гипсокартон. Его можно крепить прямо на пленке, а сверху уже наносить клей и класть плитку. Так же допустима тонкая стяжка на армированной сетке поверх инфракрасной пленки.

Опытные мастера советуют при монтаже теплого электрического пола в сочетании с кафелем использовать систему нагревательных матов, так как они являются средними, как по цене и простоте укладки, так и по экономичности. Но, как правило, потребитель решает сам, каким должен быть его теплый электрический пол под керамической плиткой.

Устройство теплых полов | opolax.ru

Технологии устройства теплого пола зависят от типа системы теплый пол. В водяном тёплом полу, нагревательный элемент (трубы с теплоносителем) замуровывается в бетонной стяжке, Кабельный электрический теплый пол закрывается стяжкой небольшой толщины или слоем керамической плитки. Пленочный теплый пол, можно уложить под слой ламината. Обо всех особенностях устройства теплого пола в статьях этого раздела.


В литературе о теплых полах, часто используются два термина обозначающие принципиально различные системы теплого пола.

Это бетонные и настильные системы. О них и пойдет речь в этой статье.

Для улучшения теплоотдачи теплого пола в его конструкции желательно использовать специальные утеплители. Про Типы утеплителей в конструкции теплого пола в этой статье.

Трудоёмкость водяного теплого пола заставляет производителей изобретать новые технологии и конструкции теплого пола для уменьшения затрат на его монтаж. В этой статье посмотрим современные и традиционные конструкции водяного теплого пола.

В этой статье посмотрим, как нужно устраивать стяжку теплого пола. Основные назначения стяжки в устройстве теплых полов, слои стяжки теплого пола.

Наибольшую эффективность имеют теплые полы укрытые слоем цементного раствора. Он (раствор) создает монолитную плиту, выступающую в системе теплый пол, тепловым аккумулятором, равномерно отдающим тепло в помещение.

В комплект электрического теплого пола входит три элемента электрического теплого пола, которые обеспечивают работу, регулировку и контроль за работой теплого пола.

Существует два типа теплых полов, которые могут  не только дополнить, но и заменить водяное отопление, это водяной и кабельный теплый пол. Об особенностях и про устройство кабельного теплого пола с 9-ю вариантами слоёв пола в этой статье.

Почему про теплый пол в прихожей жилого помещения нужно говорить отдельно? Почему не посмотреть на этот вопрос в концепции общего устройства теплого пола по всему помещения? Чем теплый пол прихожей отличается от других теплых полов квартиры или дома? Ответим на эти вопросы в этой статье.

Теплый пол в квартире и доме относится к невидимым строительным технологиям, переносящим комфорт жилья на новый уровень. В этой статье я расскажу про виды систем теплый пол.

Для значительного снижения нагрузки на перекрытия, вместо бетонной системы теплый пол используют настильную систему теплый пол. О ней пойдет речь в этой статье.

Schlüter®-DITRA-HEAT-E | Шлютер-Системс

Электрическая система обогрева пола и стен

Schlüter-DITRA-HEAT-E — это электрическая система обогрева пола, которая также может использоваться для обогрева стен — идеальное дополнение к нашей водяной системе Schlüter-BEKOTEC-THERM. Электрическая система обогрева пола и стен — это ультратонкий универсальный талант. Вместе мат и нагревательные провода имеют толщину всего 5,5 мм, что делает их подходящими как для модернизации, так и для использования в новых строительных проектах.

Преимущества Schlüter®-DITRA-HEAT-E



  • Приятный климат в помещении
    благодаря мягкому излучаемому теплу.
  • Точное управление
    Цифровые термостаты, установленные в каждой комнате, обеспечивают удобную и точную настройку желаемой температуры по времени.
  • Экономичность
    при покупке, установке и обслуживании.
  • Надежный и не требующий обслуживания
    Электрические системы обогрева пола очень долговечны и не изнашиваются, что делает систему практически необслуживаемой.
  • Простота модернизации
    Быстрая и простая установка.
  • Низкая монтажная высота
    Развязывающий коврик с нагревательными кабелями имеет толщину всего 5,5 мм.
  • Удобные комплекты
    Компания Schlüter-Systems предлагает удобные комплекты, включающие все необходимые системные компоненты для конфигураций помещений общего пользования.
  • Подходит для аллергиков
    Помещение прогревается плавно и равномерно, что предотвращает попадание аллергенных веществ.



Быстрая и гибкая установка

Структура и функция

Нагревательные провода заделаны непосредственно в разъединяющий коврик с плиточным клеем, чтобы обеспечить быструю и эффективную передачу тепла. Тонкая система с ее многочисленными гибкими вариантами установки предлагает оптимальную свободу выбора обогреваемых зон и гарантирует точный нагрев и разъединение. Небольшая монтажная высота Schlüter®-DITRA-HEAT делает его идеальным выбором для модернизации существующих конструкций.

Как используется Schlüter®-DITRA-HEAT-E?

Schlüter-DITRA-HEAT-E предназначен для установки в стены и полы, где он используется для целенаправленного поверхностного обогрева.Более того, Schlüter-DITRA-HEAT-E предлагает дополнительные функции, необходимые для высококачественной облицовки плиткой и камнем. Таким образом, система защищает полы от проникающей влаги, предотвращает переход трещин в покрытие, гарантирует прямую передачу нагрузки, а также нейтрализует расцепление, чтобы ваши настенные и напольные покрытия оставались красивыми в течение длительного времени. Благодаря способности перекрывать трещины разделительного мата DITRA-HEAT система обогрева пригодна для использования на критических основаниях, таких как деревянные конструкции и зеленые стяжки .

Сертифицированный гидроизоляционный комплект. Одобрено для влажных помещений.

Выберите проверенное качество: компания Schlüter-DITRA-HEAT-E также сертифицирована для приклеиваемой гидроизоляции с национальным техническим сертификатом (abP), требуемым в Германии. Эта дополнительная интегрированная функция обеспечивает максимальную надежность для подрядчиков при установке интеллектуальной системы: DITRA-HEAT-E, которая имеет национальное техническое одобрение с сертификатом №. P-66821401.201 для зоны установки A, а также приклеенный разъединительный коврик Schlüter-DITRA 25 подходят для использования в ванных комнатах и ​​других влажных помещениях.

Обзор компонентов системы

Ваша электрическая система обогрева пола в комплекте

С Schlüter-DITRA-HEAT-E компания Schlüter-Systems разработала уникальную систему тонкослойного нагрева для легкого, индивидуального и целенаправленного нагрева определенных поверхностей.

В отличие от обычных нагревательных матов, кабели системы DITRA-HEAT-E укладываются в развязывающий мат по отдельности. Благодаря использованию тонкослойной технологии система электрического обогрева пола работает также в тех местах, где по конструктивным причинам невозможен водяной теплый пол.

Настоящий мультиталант, создающий теплую плитку везде, где требуется системная сборка на минимальной высоте. Запатентованная технология DITRA также гарантирует надежное разъединение и пол без трещин.Вы можете рассчитывать на приятно теплую плитку везде, где ВЫ хотели бы тепла. В том числе и на ответственных основаниях, таких как деревянные полы!

Особенно тонкий и отзывчивый

Schlüter-DITRA-HEAT-E стал синонимом электрических систем обогрева пола во всем мире: мастерам нравится простота установки, дизайнеры вдохновляются его гибкими возможностями, а домовладельцы наслаждаются приятным и отзывчивым теплом своих полов.

Вот как работает обогрев тонкостенной системой:

Schlüter-DITRA-HEAT-E состоит из разъединяющего мата и нагревательного кабеля (высота соединения всего 5,5 см). 5 мм), которые комбинируются непосредственно на месте. В результате получается встроенный нагревательный мат. Области, которые необходимо отапливать, можно определить индивидуально, чтобы они соответствовали любому чертежу пола. DITRA-HEAT-E — идеальный выбор для модернизации и ремонта.

Удобные комплекты

Ваш продавец предлагает широкий выбор удобных комплектов для обычных помещений. В наборы входят следующие компоненты:



  • Разъединительные маты Schlüter®-DITRA-HEAT-MA
  • Греющие кабели Schlüter®-DITRA-HEAT-E-HK
  • Термостат Schlüter®-DITRA-HEAT-E-R



Наборы содержат все необходимые компоненты для установки вашей системы напольного и настенного отопления в одной удобной упаковке.

Информация о продукте (PDF)

Быстрый отклик на нагрев, дополнительная изоляция от ударного шума

Schlüter®-DITRA-HEAT-DUO

Новый Schlüter-DITRA-HEAT-DUO — правильное решение, когда требуется быстрое и кратковременное тепло. Например, в ванной комнате, которая используется только в определенные часы утром и ночью, требуется высокоэффективная система с высокой скоростью отклика. Система мгновенно создает теплые зоны в определенных зонах комфорта, например, перед туалетным столиком.

Дополнительный флис толщиной 2 мм действует как тепловой барьер: основная часть (более 80 %) тепла направляется непосредственно вверх, в напольное покрытие в фазе нагрева, что значительно ускоряет ощутимый тепловой эффект и экономит энергию. -эффективный.

Изоляция от ударного шума до 13 дБ

Флисовый компонент разъединительного мата не только улучшает реакцию на нагрев, но и обеспечивает значительное снижение передачи ударного шума: Независимый испытательный институт подтвердил снижение ударного шума на разъединяющем мате до 13 дБ.

Наша таблица показывает, когда какая система имеет смысл:



Schlüter®-DITRA-HEAT

Schlüter® -DITRA-HEAT-DUO

над обычной системой обогрева пола

х

на керамический теплый пол

х

над деревянными конструкциями

х

х

по необогреваемой стяжке

х

поверх несущего предыдущего покрытия (неутепленного)

х

Советы по выбору плитки для теплого пола

Если вы уже начинаете ощущать зимнюю тоску с более короткими днями и более низкими температурами, у нас есть идеальное средство для вас — пол с подогревом. Итак, вы, возможно, ожидали чего-то более захватывающего, но к концу этого блога мы почти уверены, что вы перейдете на пол с подогревом.

Это может быть смелым заявлением, но для тех, кто хочет добавить нотку роскоши и комфорта в свою повседневную жизнь, полы с подогревом и кафельные полы — это то, что нужно. Независимо от того, устанавливаете ли вы их в каждой комнате в качестве альтернативы громоздким радиаторам, или выбираете только одну комнату, мы расскажем вам все, что вам нужно знать — от того, что это такое и зачем вам это нужно, до того, как установить теплый пол под плитка.

Что такое теплый пол?


Итак, начнем с основ: что такое теплый пол? В двух словах, это автономная система отопления, которая находится под напольным покрытием. На рынке доступны два варианта, которые используют водяной или электрический обогрев пола.

В первом используются заполненные водой трубы, подключенные к источнику тепла. Эта горячая вода прокачивается через системы, подобные радиатору, отводя тепло на поверхность выше. Последняя электрическая система использует электрические элементы, уложенные в сверхтонкую мембрану, для передачи тепла через поверхность над ней.

Обе системы можно использовать с кафельными полами, они отличаются превосходной теплоотдачей. Тем не менее, электрические маты, как правило, являются лучшим вариантом, если вы ищете быструю и простую установку поверх существующего пола. Это связано с тем, что их можно просто уложить, подключить и обложить плиткой без увеличения высоты пола. Основу для установки электрического теплого пола можно сделать самостоятельно, но вам потребуется вызвать профессионального электрика для его подключения и сертификации перед использованием.

В системах водоснабжения вам необходимо учитывать дополнительную высоту труб, что делает их более подходящими для новых построек, поскольку это может быть учтено в общем дизайне. Эти системы также должны быть профессионально установлены, чтобы обеспечить водонепроницаемость и полную безопасность сантехнических и электрических работ.

Как установить электрический теплый пол под плитку


Если у вас есть соблазн установить теплый пол под плитку самостоятельно, мы рекомендуем выбрать вариант с электрическим нагревательным матом — тогда вы можете просто нанять электрика для выполнения технической проводки.Вот несколько советов, как установить теплый пол под плитку, чтобы начать работу:

  1. Очистите комнату от всей мебели, затем измерьте и наметьте всю площадь, на которой вы будете укладывать нагревательную мембрану.
  2. Перед укладкой нагревательного мата мы рекомендуем сначала положить изоляционную плиту. Хотя вы можете укладывать их непосредственно на бетон, плитку или деревянный пол, использование изоляционных плит улучшит теплопроводность и энергоэффективность, поскольку тепло будет проходить непосредственно в плитку, а не поглощаться подложкой (или поверхностью под ней).
  3. Установив изоляционные плиты, вы можете начать раскатывать нагревательный мат. Начиная с точки, где будет располагаться ваш термостат. Протяните коврик по прямой линии до конца области, которую вы хотите нагреть, затем начните следующий ряд, разрезав мембрану, чтобы вернуть ее на другой конец комнаты. Разрежьте здесь только сетку, а не электрический провод, иначе цепь разорвется. Вы также должны убедиться, что ряды мембран расположены близко друг к другу, чтобы избежать холодных пятен.
  4. Когда ваша мембрана установлена, но не закреплена постоянно, вам нужно установить датчик термостата, который будет передавать показания температуры на термостат.Во-первых, убедитесь, что вы отметили, где ваш термостат будет установлен на стене, затем проложите провод вдоль стены до пола, чтобы получить точное представление о том, как далеко будет проникать датчик. Затем с помощью ножа Стэнли проделайте канавку в изоляционных плитах под мембраной, чтобы провод датчика и датчик плотно прилегали к нему. Конец зонда должен располагаться на равном расстоянии между двумя нагревательными элементами, не касаясь их, чтобы обеспечить точное показание температуры.
  5. После установки зонда его можно зафиксировать тонкой самовыравнивающейся стяжкой, которая способствует равномерному распределению тепла, или просто уложить плитку прямо поверх него! Как только пол высохнет, вы можете подключить систему к электросети и начать наслаждаться чудесами полов с подогревом.

Правильный выбор плитки для теплого пола


Плитка

идеально подходит для отделки полов с подогревом по ряду причин. Во-первых, они отлично проводят тепло, но добавьте к ним долговечность, водостойкость, устойчивость к царапинам и доступность, и вы получите выигрышную комбинацию.

Однако как решить, что лучше выбрать для дома: керамическая напольная плитка или керамогранит? На первый взгляд, как керамическая, так и керамогранитная напольная плитка подходят для использования с системой подогрева пола.Однако между двумя типами плиток есть некоторые тонкие различия, которые могут повлиять на ваше решение.

  • Прочность и долговечность – как керамическая, так и керамогранитная плитка изготавливаются из глины, нагреваются и покрываются глазурью, но глина и производственный процесс отличаются. Керамическая плитка изготавливается из более темной, менее очищенной глины, что придает ей характерный терракотовый оттенок. Глина прессуется и обжигается при более низком манометре и температуре, в результате чего получается немного более мягкий и пористый материал.В керамограните используется белая очищенная глина, которую часто смешивают с другими минералами, такими как песок и кварц. Его нагревают и сжимают при более высоких температурах и давлениях, чтобы придать им превосходную водонепроницаемость, прочность и долговечность.
  • Практичность – одно из заметных различий между керамикой и фарфором заключается в способе нанесения покрытия. Керамическая напольная плитка обычно наносится на верхнюю поверхность плитки, тогда как напольная керамогранитная плитка обычно проникает сквозь толщу плитки.Это может означать, что сколы и царапины более заметны на керамической плитке, что делает напольную плитку из керамогранита более практичным вариантом для помещений с интенсивным движением. Точно так же керамогранит может обеспечить лучшую водостойкость во влажных помещениях, таких как ванные комнаты, влажные помещения и кухни.
  • Установка – , когда дело доходит до установки, процесс их укладки такой же. Однако керамическая плитка немного мягче и, как правило, ее легче резать. Тем не менее, при наличии подходящего оборудования, такого как электрический плиткорез, резка любой плитки становится проще.
  • Универсальность – обе плитки предлагают исключительную универсальность для оформления системы напольного отопления с множеством вариантов дизайна, размеров и установка, мир — ваша устрица для создания роскошного пола.

Вот и готово руководство по системам обогрева полов и плитке, которое поможет вам принять взвешенное решение, когда дело доходит до создания уютного и стильного дома этой зимой.

Если вы готовы подарить своему дому ощущение тепла под ногами, взгляните на наш обширный выбор керамической и керамогранитной напольной плитки, а также на нашу коллекцию ковриков для подогрева пола, чтобы реализовать свой проект уже сегодня.

10 лучших плиток, подходящих для полов с подогревом

Теперь, когда ночи становятся длиннее, а холода накатывают, мы все ищем способы согреть наши дома, чтобы подготовиться к зиме. В Walls and Floors наш новый ассортимент напольного отопления поможет вам оставаться уютным и комфортным в течение всего года, с легкостью согревая ваши интерьеры с нуля.

Подходит для любой комнаты и под любую отделку пола (плюс дополнительное преимущество, заключающееся в отсутствии необходимости в радиаторе). Он нагреет вашу комнату с нуля, устраняя холодные точки и обеспечивая более комфортное жилое пространство для всех.

Наша линейка теплых полов разработана с полностью клейкой сеткой для легкой установки, а также с технологией скрученных двойников, которая снижает нагрузку на кабели и делает их более безопасными в использовании. Посетите наш блог «Подготовьте свой дом к зиме», чтобы узнать больше о напольном отоплении.

Мы собрали несколько наших любимых наименований, которые подходят для полов с подогревом, чтобы вдохновить вас…

1.

Плитка Ледбери

Плитка Ledbury, выполненная в традиционном стиле энкаустики, представляет собой идеальное напольное покрытие для любой комнаты в доме. На поверхности нанесена сетка, создающая иллюзию нескольких плиток.

Вверху, плитка Ledbury Slate Grey Pattern

2. Классическая дубовая плитка

Дубовая плитка Classic с реалистичным дизайном под дерево в прочном керамическом формате придает естественный вид вашему интерьеру благодаря рифленой текстурированной поверхности с выступающими сучками.

Вверху, плитка под деревенский дуб под дерево

3. Шестиугольная плитка терраццо

Плитка Terrazzo Hexagon, объединяющая две популярные тенденции в одной, представляет собой современную интерпретацию традиционной плитки терраццо для веселого и свежего подхода к дизайну плитки.

Вверху, плитка Terrazzo Hexagon с серыми пятнами

4. Плитки откровенности

Плитка Candor без особых усилий создает естественный вид в любой комнате благодаря дизайну с эффектом камня, тонкой матовой поверхности и ректифицированным краям, которые помогают создать бесшовную основу для вашего дома.

Выше, плитка Candor Cinereal Grey

5. Плитки Scintilla

Плитка Scintilla, одна из наших лучших покупок, является популярным выбором для создания впечатляющих полов, и нетрудно понять, почему с ее потрясающим рисунком в виде звезд и монохромной палитрой!

Вверху, плитка с узором Scintilla Black Star

6. Плитка под мрамор Soho

Создайте гламурный образ в своем доме в этом сезоне с помощью этих очаровательных плиток с эффектом мрамора Soho.Созданные с эффектом мрамора в небольшом квадратном формате, они могут использоваться вместе для создания рисунка в шахматном порядке.

7. Плитки формы

Плитка Form

разработана с эффектом камня для естественного вида, создавая цельный внешний вид со светоотражающей отделкой, чтобы открыть пространство.

Вверху, матовая плитка цвета слоновой кости

8. Плитка Харран

Эти плитки Harran, идеально подходящие для преобразования любой комнаты, имеют винтажный узорчатый дизайн в прочном керамическом формате, который придаст очаровательный вид вашему интерьеру.

Вверху, Harran Antique Vintage Blue Pattern Floor Tiles

9. Мистер Джонс Тайлз

Создайте очаровательный вид в своем доме с этими плитками мистера Джонса. Созданные в винтажном стиле с геометрическим узором, они имеют утонченную матовую поверхность, которая соответствует эпохе, из которой они были созданы.

Вверху, угольная плитка мистера Джонса

10. Плитка под дерево Muniellos

Эти плитки с эффектом дерева Muniellos выглядят и очаровательны, как настоящая древесина, имеют матовую поверхность с 30 различными гранями, чтобы обеспечить максимально реалистичный эффект!

Вверху, Противоскользящая плитка под дерево Muniellos Light Oak

Какую плитку вы бы использовали для наших полов с подогревом? Мы хотели бы знать! Отмечайте нас в своих проектах в Instagram @wallsandfloors.


Подпишитесь на нашу рассылку

Получайте последние тенденции в дизайне интерьера, советы по декорированию и ассортимент плитки, отправленные прямо на ваш почтовый ящик! Отписаться в любое время.

Продолжить чтение

Нагревательный мат под плитку

Нагревательные маты в большинстве случаев используются в качестве вспомогательного обогрева или в качестве комфортного теплого пола .Оптимальное покрытие помещения нагревательным матом в качестве основной системы отопления составляет ок. 80% всей поверхности  . Такое покрытие нагревательным матом обеспечивает равномерное распределение температуры по помещению.

Меньший охват нагревательного мата допускается в зданиях и помещениях с очень хорошей теплоизоляцией, где потребность в тепле невелика. Тем не менее, мы предлагаем размещать нагревательный мат на всей поверхности помещения, даже в зданиях и помещениях с очень небольшой потребностью в тепле, поскольку ровная поверхность нагрева более удобна в использовании.Ходить по равномерно прогретому полу приятнее и комфортнее. Если пол неравномерно покрыт нагревательным матом, могут быть места, где мы будем чувствовать дискомфорт при ходьбе из-за разницы температур пола.

Температура пола при напольном отоплении не должна превышать следующих температур:

– 28°С в таких помещениях, как гостиная, кухня, комнаты, коридор

– 34 °C в санитарных помещениях, таких как ванная комната и туалет.

ПРЕИМУЩЕСТВА НАПОЛЬНОГО ОТОПЛЕНИЯ С НАГРЕВАТЕЛЬНЫМИ МАТАМИ ПОД ПЛИТКУ.

 прямой нагрев.

отказ свободная система отопления.

быстрая и простая сборка.

– приятно теплый пол.

безопасность использования.

– возможность формирования нагревательного мата по определенной поверхности нагрева и рисунку.

 прямой нагрев непосредственно в помещение.

– точный контроль температуры в помещении и на полу.

– возможность обогрева выбранных комнат в желаемое время.

– отсутствие необходимости ежегодного обслуживания системы отопления и дополнительных затрат.

– нет выступающих утеплителей на стенах.

– система отопления снижает конвекцию, что положительно влияет на людей с аллергией.

– возможность дистанционного контроля температуры

– нет выбросов CO2.

Easy Heat, пол с подогревом, водяной, плиточный пол с подогревом, электрический


Комплекты термостатов

Комплекты термостатов Easy Heat Warm Tiles® и комплекты термостатов Honeywell Aube

Термостаты Easy Heat Warm Tiles® обеспечивают постоянный комфорт и контроль. Вы оцените возможность установить таймер, чтобы пол был теплым, когда вам это больше всего нужно. Представьте, что вы просыпаетесь в теплой ванной в 6:00 утра или готовите ужин на полу с подогревом на кухне под ногами. Термостаты Warm Tiles® обеспечивают вам эту невероятную гибкость, одновременно экономя ваше время и деньги.

Термостаты для теплого пола Warm Tiles® оснащены современным контролем температуры. Используя датчик пола, встроенный в строительный раствор сразу под готовым полом, датчик отслеживает фактическую температуру пола, чтобы предоставить вам точные уровни комфорта.Ниже мы предлагаем как программируемые, так и непрограммируемые модели термостатов. Warm Tiles® FG Непрограммируемый модельный термостат предлагает простой переключатель включения и выключения, а также регулировку температуры. Для еще большей гибкости программируемый термостат Warm Tiles FGS представляет собой двойной напряжения (120/240 В переменного тока) с возможностью программирования на 7 дней или 5/2 дня, а также простым переключателем включения и выключения для ручного управления. С помощью программируемого термостата FGS вы можете запрограммировать электрическую систему обогрева пола на обогрев полов в ранние утренние часы и вечером.Обе модели имеют большой ЖК-дисплей с синей подсветкой для удобного просмотра. Модель FGS заменяет старые программируемые термостаты моделей FTS и GTS, а модель FG заменяет старые непрограммируемые термостаты моделей ET и GT.

В качестве опции к термостатам торговой марки Warm Tiles® термостаты Honeywell Aube предлагают модели, которые считывают как температуру пола, так и температуру окружающей среды в помещении с тремя вариантами управления (окружающая среда, пол или окружающая среда с пределом температуры пола). Непрограммируемые модели TH-114 с современным дизайном и большими дисплеями с подсветкой обеспечивают защиту от короткого замыкания на землю, управление включением/режимом ожидания для отключения в конце отопительного сезона и имеют 3-летнюю гарантию от производителя.Программируемая модель Th215 предлагает те же функции, что и модель Th214, но также предлагает расширенные функции управления, включая функцию раннего запуска, возможности временного отключения без изменения программирования и полную возможность программирования на 7 дней.

И, если вам нужны новейшие технологии дистанционного управления, обратите внимание на интерактивные сенсорные термостаты Warm Tiles™ ES и ESW. Благодаря возможности WiFi, ESW позволяет управлять с вашего веб-браузера, смартфона или планшета. Этот блок обеспечивает гибкость, невиданную ранее в термостате для подогрева пола.С функциями, которые нужно долго перечислять, ознакомьтесь с информацией, доступной ниже, чтобы узнать больше.

Независимо от того, планируете ли вы установить его на кухне, в ванной или в любой другой комнате дома, система обогрева пола — это эффективный способ обогреть дом. Добавьте программируемый термостат к вашей системе подогрева пола из плитки и используйте до 50% меньше энергии. В отличие от систем горячего водоснабжения или водяного обогрева пола, которые требуют, чтобы бойлер непрерывно нагревал воду в течение дня, электрические системы лучистого пола Warm Tiles® могут включаться в определенные часы дня с помощью программируемого термостата и отключаться, когда они не нужны. На самом деле нет никакого сравнения между системами электрического пола Warm Tiles® и водяными системами обогрева пола.



Комплекты цифровых термостатов Warm Tiles™ серии F

Термостаты Warm Tiles™ моделей FGS и FG, обеспечивающие постоянный комфорт и контроль в течение многих лет, обеспечивают современный контроль температуры и простую функцию программирования. .

Комплекты термостатов Warm Tiles™
Номер модели Напряжение Программируемая /
Непрограммируемый
Максимальная
Amperage
FGS Dual Voltage
Программируемый 15 Ампер
FG Dual Voltage

Непрограммируемый
15 AMPS

0 9012 9012


0

2



серии TGS Thermostat
Эксплуатация и установка
Инструкции 2
Термостат серии FG
Операция и установка
Инструкции

Наборы цветных сенсорных термостатов Warm Tiles™
Номер модели Напряжение Программируемый/
Непрограммируемый
Максимум
Сила тока
ESW WiFi Color Touch
Двойной
Напряжение
4 90 0! Программируемый 15 А
ES Color Touch
Двойное напряжение
НОВИНКА!
Программируемый
15 А

9 Модель № 9.
Комплекты термостатов Honeywell/Aube
Напряжение Программируемая /
Непрограммируемый
Максимальная
Amperage
Th215-AF-GA Dual
Напряжение
Программируемый 15 Ампер

Быстрый документ Ссылки



Th215 серии Термостат
Эксплуатация и монтаж
Инструкция




Warm Tiles ™ ES-серии

ColorTouch термостат Kit

Обладая полным набором дополнительных функций, термостаты ES и ESW WiFi Color Touch помогут вам контролировать подогрев пола с помощью новейших технологий отображения и управления.

Комплекты термостатов Honeywell Aube

Благодаря современному дизайну, большому дисплею с подсветкой и возможности считывать температуру в помещении и на полу эти термостаты имеют усовершенствованный контроль температуры.


10 причин установить подогрев под плитку – новая плитка Image

Никому не нравится ходить босиком по ледяному полу, особенно в зимние месяцы, поэтому вот 10 причин, почему вы должны побаловать себя некоторый подогрев под плитку.Достижения в области технологий и материалов в последние годы сделали его более жизнеспособным вариантом для тех, кто хочет добавить comfort и Value к своим свойствам. Системы Quality можно приобрести всего за 200 фунтов стерлингов. Тепловое излучение без сквозняков равномерно распределяется по помещению. Плавно поднимаясь от пола, он нагревает воздух до уровня жизни.

Независимые тесты показали, что когда ноги теплые, температура воздуха может быть ниже, не влияя на общий комфорт.Термостат можно настроить на четыре градуса ниже, чем при использовании традиционных методов обогрева, при этом обеспечивая тот же уровень комфорта, снижая затраты на электроэнергию на 10-40%.

Эксплуатационные расходы

Покупка и установка системы — это одно, но можно ли ее эксплуатировать? Были проведены обширные тесты, чтобы предоставить клиентам точные эксплуатационные расходы на основе индивидуальных моделей использования. Тесты пришли к выводу, что стоит всего 0,6 пенсов за метр в час для запуска своих высокоэффективных систем .

Качественная продукция с пожизненной гарантией

Ищите тонкий двухжильный нагревательный провод , который не поднимает уровень пола и не должен возвращаться в термостат, что ускоряет монтаж. Избегайте дешевых проводов с ПВХ-покрытием с низкой выходной мощностью и низким уровнем гарантии, поскольку они с большей вероятностью сгорят раньше. Продукты, которые имеют аккредитацию, такую ​​как BEAB и KEMA, и предлагают пожизненную гарантию , являются хорошей инвестицией.

Зонирование

Электрические системы могут быть настроены на обогрев отдельного помещения только там и тогда, где это необходимо. Адаптация использования системы к потребностям индивидуального образа жизни позволит максимально сэкономить.

Добавленная стоимость

Маленькие предметы роскоши такие как полы с подогревом добавят стоимость при перепродаже , выделяя дом среди конкурентов и устанавливая более высокую цену.

Лучшее качество воздуха

Другие методы обогрева действуют как ловушки для пыли, создавая сквозняки, которые распространяют пыль, пыльцу и микробы, вызывая серьезные проблемы со здоровьем у астматиков и аллергиков.Пол с подогревом уменьшает сквозняки и быстро высушивает мокрые полы , уменьшая влажность, необходимую пылевым клещам, сохраняя при этом здоровый уровень влажности.

Пространство

Подогрев пола освобождает пространство на стенах для шкафов, кабинетов или для создания минималистского вида.

Бесшумное, не требующее обслуживания тепло

Отсутствие движущихся частей делает его бесшумным. Без радиаторов, которые нужно чистить, ремонтировать или заменять, нечего обслуживать , что делает стоимость эксплуатации очень низкой.

Единственный источник тепла

Может использоваться как основной источник тепла или просто для охлаждения плитки.

Узнайте больше о подогреве под плиткой

Если вы хотите узнать больше о подогреве под плиткой, прочтите нашу информационную страницу или позвоните нам по телефону 01305 781709, и мы будем рады помочь.

Безопасно ли использовать керамическую плитку для подогрева пола?

Мы планируем купить четырехместный дом в Дублине.Мы также разместили депозит бронирования. Мы рассматриваем возможность установки теплых полов (UFH) с электрическими матами, по крайней мере, для первого этажа. Компания UFH, , которая предоставила нам ценовое предложение, предположила, что керамическая плитка или камень были бы намного лучше для пола, чтобы получить максимальное количество тепла от UFH.

Мы также просмотрели различные сайты в Интернете, и они, кажется, подтверждают то, что нам рассказала компания UFH. Мы рады работать с керамической плиткой.

Тем временем, я видел здесь недавний запрос Property Clinic, где некто задал вопрос о трещинах в полу в их доме. В вашем ответе было высказано предположение, что может быть связано с UFH, и он процитировал исследование, проведенное по этому вопросу Институтом строительных исследований. Это снова породило в наших умах сомнения.

Я хотел бы знать, безопасно ли использовать керамическую плитку при использовании UFH (с электрическими нагревательными матами) или возможны трещины в полу?

Спасибо за вопрос и желаю удачи в предложенной покупке. Вы явно провели хорошее исследование в отношении системы подогрева пола (UFH), и я доверяю совету, предоставленному производителем-поставщиком, устанавливающим систему.

Когда Научно-исследовательский институт строительства (BRE) завершил испытания систем напольного отопления, они сосредоточились только на UFH с подогревом воды, который в то время использовался чаще.

Впервые я столкнулся с электрической системой UFH во время ремонта дома в 2006 году, когда она была установлена ​​в небольшой ванной комнате.Забота, которая у меня была тогда, такая же, как и сейчас: установка. Ключом к правильной работе системы является обеспечение того, чтобы не было повреждений нагревательных прокладок или кабелей (это те же проблемы с трубами водяного теплого пола).

Я предполагаю, что вы покупаете новый дом, так как вы внесли залог. Документ BRE был в основном заполнен в отношении нового строительства или укладки новой бетонной плиты пола.Выводы, сделанные в то время, «показали, что растрескивание обычно происходило в течение нескольких недель эксплуатации системы отопления после установки, и растрескивание почти всегда было вызвано движением стяжки по уже существующей трещине или, в некоторых случаях, по «дневному» шву. в стяжке».

Ошибка заключалась в конструкции бетонной плиты, а не в установке системы UFH. Я бы порекомендовал вам поговорить с главным подрядчиком на месте и получить подтверждение о типе бетонного пола, который они устанавливают, включая «наращивание», и передать эту информацию вашему поставщику UFH или субподрядчику.В зависимости от завершения продажи вам может потребоваться дополнительное время для просушки бетонной плиты перед установкой новой системы UFH.

При установке системы UFH рекомендуется использовать отделку плиткой, так как она обеспечивает наилучшее время нагрева по сравнению с другими строительными материалами (винил, дерево, ковролин). Однако скорость снижения или время охлаждения от максимальной температуры также выше. В конечном счете, когда система UFH включена, это будет длиться в течение длительного периода, поэтому время охлаждения не должно в значительной степени учитываться как часть процесса принятия решения.Тип плитки, которую вы используете внутри, в основном будет зависеть от бюджета и стиля, поэтому натуральная, керамическая или керамогранитная плитка — все это хорошие варианты.

Наконец, вы хотите убедиться, что любая система, которую вы получаете от поставщика, установлена ​​его утвержденным установщиком, и что вам предоставляется гарантия на продукт и качество изготовления. – Эндрю Рэмси

Эндрю Рэмси — сертифицированный геодезист по строительству и управлению проектами, а также член Общества дипломированных геодезистов Ирландии scsi.т.е.

Клиника недвижимости

У вас есть запрос на недвижимость? Наши специалисты могут помочь СПРОСИТЕ СЕЙЧАС .

Related Post
