Обогрев пола в квартире и доме: типы обогрева полов



Про обогрев пола в квартире

Все чаще теплые полы покрывают все полы в квартире и доме и из дополнительной системы отопления, обогрев пола переходит в основную, а иногда единственную систему обогрева. В этой статье подробно поговорим про обогрев пола в квартире и доме.

Теплый пол в ванной, санузле, на кухне уже не является какой-то роскошью. Это скорее минимум необходимый для комфорта. Все чаще теплые полы покрывают все полы в квартире и доме и из дополнительной системы отопления, обогрев пола переходит в основную, а иногда единственную систему обогрева.

Обогрев пола в помещении

Классическая система отопления дома это радиаторы или конвектора установленные под окнами помещения. Окна служат естественной вентиляцией помещения и холодный воздух, с улицы проникая через окна в помещение, нагреваются батареями отопления и в результате естественной конвекции движется от теплого места в помещении к холодному.

Мы эти потоки воздуха не видим, но они есть и проходят вверх от приборов отопления у окна, далее, постепенно охлаждаясь, по потолку к противоположенной стене и возвращаются по полу к прибору отопления.

Примечание: Никакая система отопления дома или квартиры будет неэффективной, если не выполнены стандартные приёмы удержания тепла в доме или квартире: поставить пластиковые окна, утеплить стены дома, использовать технологии наружного утепления, то есть, предпринять все меры для сохранения тепла в помещении.

При такой системе отопления прогрев помещения происходит неравномерно. Самое теплое место у батареи отопления, самое холодное в противоположенном углу. Чтобы равномерно прогреть помещение, мы используем разнообразные переносные отопительные приборы, перетаскивая их с места на место. Но все равно, самое теплое место в помещении остается у потолка, а самое холодное у пола.

Об обогреве пола

Меняется картина отопления помещения при использовании обогрева пола.

Обогрев пола происходит равномерно по всей площади помещения. Теплый воздух равномерно поднимается, вверх создавая почти идеальный перепад температуры воздуха от пола к потолку.

При правильно выставленной температуре системы обогрева пола на уровне ног создается температура 24° C,а на уровне головы 20°C.Это наиболее комфортный температурный климат в помещении для человека.

Как же можно осуществить обогрев пола?

Обогрев пола в квартире и доме: общий принцип

Любая система обогрева пола представляет собой нагревательный элемент, равномерно разложенный по периметру помещения и аккуратно спрятанный под отделкой пола. Но все не так просто.

Нагревательный электрический кабель теплого пола должен быть изолирован от прямого соприкосновения с основанием пола и стенами помещения. Эта изоляция должна предотвратить тепловые потери нагревательного элемента и направить все его тепло на обогрев пола, а не соседних помещений. Такая изоляция называется теплоизоляцией и является неотъемлемым элементом системы обогрева пола.

Для увеличения теплоотдачи нагревательного элемента системы обогрева пола его нужно заключить в слой с хорошей теплоотдачей (стяжку) или поместить в своеобразный «бутерброд», где нижний слой теплоотрожатель, а верхний хороший тепло проводник.

  • Первая система обогрева пола, называется бетонной.
  • Вторая система обогрева пола, называется настильной.

О нагревательных элементах обогрева пола

Нагревательный элемент системы обогрева пола может быть водяным или электрическим.

Водяной нагревательный элемент обогрева пола

Водяной элемент обогревает пол за счет циркулирующей по нему горячей воды. Называется такая система обогрева пола — водяной теплый пол. Система циркуляции водяного теплого пола должна быть независима от централизованного отопления. Также она не должна иметь сантехнических врезов во внутреннюю систему водопровода квартиры или дома. Иными словами нельзя подключиться к трубе горячей воды идущей внутри помещения.

Подсоединяться можно только к отдельной системе водопровода.

Электрический нагревательный элемент обогрева пола

Электрический элемент системы обогрева пола это разнообразные электрические кабели переводящие энергию электрического тока в тепловую энергии. Иными словами, электрический ток, протекающий по нагревательному элементу, нагревает его, а он обогревает пол помещения.

В зависимости от вида электрического нагревательного элемента, электрический обогрев пола называют кабельным или пленочным. Кабельный обогрев пола делится на обогрев резистивным кабелем и тепловыми матами. Пленочный обогрев иначе называют Инфракрасный теплый пол.

Но вернемся к системам обогрева пола.

Бетонный обогрев пола в квартире и доме

Принцип бетонной системы обогрева пола, что нагревательный элемент укладывается на теплоизоляционный слой и заливается цементной стяжкой различной толщины. Но хоть и называется бетонной, но вместо бетона используется цементно-песчанный раствор или наливной пол.

Бетонная систем водяной теплый пол используется с водяным нагревательным элементом. Электрический теплый пол обогревает резистивным электрическим кабелем.

Настильная система обогрева пола

Настильная система обогрева пола напоминает «бутерброд». Низ настильной системы это теплоотражающие поверхности, верх специальные теплопроводные материалы, отделяющие нагревательный элемент от отделки пола.

В завершении хочу отметить, что все системы обогрева пола называют системой «теплый пол» или проще «теплый пол». Подробнее о каждом виде «теплого пола», принципах и особенностях их устройства в следующих статьях сайта.

©opolax.ru

Другие статьи раздела: Обогрев пола



Похожие статьи

плюсы и минусы теплых водяных полов, правила проектирования и сборки, выбор материалов, технологии укладки, правила и рекомендации по эксплуатации

Полноценный коттедж для круглогодичного проживания выгоднее и удобнее отапливать водяными тёплыми полами. Но только профессионалы знают, что существуют две концепции таких полов:

  1. Водяной тёплый пол.
  2. Система обогрева дома водяной тёплый пол.

В обоих случаях полы будут тёплые, а можно их даже сделать горячими. Но первая концепция предполагает, что необходимы дополнительные радиаторы на стенах или иные источники тепла, потому что в помещении будет прохладно. Это решение для создания комфорта ступням ног: дома ходить можно босиком, но спать придётся под теплым одеялом.

Какая температура пола допустима, и какая считается комфортной? Для помещения с постоянным пребыванием, согласно Российским СНиП, температура должна составлять +26˚C, Европейский стандарт DYN − +29˚C. По опросам, 98% владельцев считают комфортной для ног температуру в +28-29˚C.

Причину такого расхождения концепций тёплых полов легче всего представить на примере бассейна с двумя трубами: по одной вода прибывает, а по другой − утекает. Вот коттедж – это такой своеобразный бассейн, но вместо воды его заполняют теплом, а оно постоянно рассеивается.

Таким образом, в процессе проектирования проводят теплотехнический расчёт объекта. Необходимо выяснить, сколько коттедж теряет тепла, и затем уже рассчитывается и комплектуется система водяных тёплых полов. Для этого учитывается масса факторов:

  • температура излучающей поверхности;
  • нагрузка на фундамент и несущие конструкции;
  • теплотехнические характеристики материалов дома;
  • бюджет ремонтных работ и др.

ВАЖНО: объективных факторов, которые препятствуют организации обогрева коттеджа водяными тёплыми полами, не существует.

Но для решения некоторых нюансов потребуется дополнительное финансирование проекта.

Например, если дом изобилует остеклёнными поверхностями, то может потребоваться установка низкоэмиссионных стеклопакетов. Это нецелевые затраты, но в некоторых ситуациях они позволяют серьёзно понизить теплопотери, что последовательно уменьшает сначала затраты на оборудование для тёплых полов, а потом и расход энергоносителей.

Оценочные характеристики применяются только при сравнении альтернативных решений. У тёплых полов есть только один реальный конкурент – радиаторное отопление:

Радиаторы

Водяной тёплый пол

Стоимость проекта

Дешевле на 20-40% как по оборудованию, так и по работам.

Увеличение цены начинается с этапа проектирования. Но это разовые траты!

Распределение тепла и прогрев помещения

Нагрев комнат локальный, и за комфортную температуру во всём помещении отвечают конвекционные потоки.

Абсолютное преимущество. Сам принцип системы тёплых полов декларирует, что комната прогревается сразу по всей площади.

Срок службы

Производители дают гарантию на качественные радиаторы 50 лет. Но даже чугунные радиаторы выпуска 60-х годов продолжают работать.

Гарантия на оборудование − 50 лет. Но на российский рынок водяные тёплые полы пришли около 25 лет назад, поэтому опытная проверка ещё только предстоит.

Доступность ремонта

Никаких сложностей даже с минимальным набором инструментов.

Чрезвычайно трудоёмкая и сложная задача даже для профессионалов.

Инерционность − регулировка

Сами радиаторы почти мгновенно реагируют на изменение температуры теплоносителя, но это не влияет на прогрев всей комнаты. При отключении теплоподачи батареи отопления остынут первыми.

Система откликается гораздо медленнее, для ощутимых изменений может потребоваться до 1,5-2 часа. Зато прогрев будет ощущаться сразу по всей площади комнаты.

Экономичность

Ситуация достаточно скабрезная. Если два абсолютно одинаковых дома теряют аналогичное количество тепла, то для компенсации им надо такое же количество тепла получить от системы обогрева. При типовом решении счета на оплату энергоносителей будут приходить примерно одинаковые. Но у водяных тёплых полов есть возможность реализовать заложенный потенциал системы!

Температура теплоносителя достигает 95-97˚C. КПД водогрейного котла ≈85%.

Максимальная температура теплоносителя не превышает 60˚C. Это позволяет укомплектовать систему конденсационным низкотемпературным котлом. Его КПД может превышать 100%.

Эстетичность

Даже самые современные радиаторы будут находиться на виду, что ограничивает творческие задумки дизайнера.

Идеальная, потому что систему водяного тёплого пола вообще не видно.

Комфорт

Только рядом с радиатором отопления.

Комфорт пребывания отмечают 100% пользователей.

Табличные данные достоверны при условии, что обустройством систем отопления коттеджа занимались профессиональные строители и на идентичных объектах.

Базовое правило гласит: система отопления коттеджа водяным тёплым полом всегда проектируется под конкретный объект!

Абсолютно все объекты уникальны, и одинаковый внешний вид коттеджей не гарантирует одинаковых предпочтений жильцов. Есть ряд правил проектирования, между которыми нет жёсткой градации, они все важны, и без их учёта система не будет работать в нужном режиме. Но начинают расчёты с вычисления запаса прочности перекрытия и теплопотерь дома. Это позволяет определиться с типом конструкции: «в стяжку» или «сухая». А также принять решение о дополнительной теплоизоляции строения (именно это действие для частного дома в России никогда не бывает лишним).

Важно помнить, что почти во всех расчётах тёплых полов не работает принцип последовательности «от простого к сложному» или «от большого к малому». Невозможно сначала выбрать трубы, под них коллектор, под него котёл и т.д., и в обратной последовательности проектирование водяных полов не работает.

Профессиональные проектировщики комплектуют систему таким образом, что если изменяется какой-то параметр, то одновременно корректируются и другие пункты.

Нюансы устройства тёплого пола для частного дома и его отличие от монтажа в квартире

Оборудование системы водяного тёплого пола по «мокрой схеме» требует залить контур теплоносителя стяжкой. Минимальная толщина стяжки − 4 см (над трубой) + 2 см высота трубы. 1 м2 стяжки толщиной 1 см, весит около 17 кг. 6 см стяжки дадут ≈100 кг/м2. Нагрузка на пол в комнате площадью 20 м2 превысит 2 тонны.

Для квартиры многоэтажного дома это сверхнормативные нагрузки, поэтому водяной тёплый пол на таких объектах обустраивается только по «сухой» технологии.

Подключать водяную систему напольного обогрева в квартире к обычному стояку запрещено законодательно.

В некоторых домах, построенных по современным проектам, инженеры специально заложили возможность параллельного подключения отдельной квартиры через специальный стояк. В остальных случаях для квартиры допускается приблизительно такая схема: «сухой монтаж» + электрический котёл + UNIBOX.

Принципиальная схема водяного тёплого пола в частном доме

Схему отопления частного дома на основе водяных тёплых полов можно представить в следующей последовательности:

  1. Котёл.
  2. Группа безопасности. Нужна для сброса повышенного давления в системе.
  3. Расширительный бак.

Дальше трасса будет раздваиваться. Потому что в радиаторы подают теплоноситель с высокой температурой, а для напольного контура его надо разбавить.

  1. Радиатор.
  2. Блок управления и регулировки, в т.ч.:
    1. Насосно-смесительный узел.
    2. Коллектор.
  3. Нагревательный контур.
  4. Байпас на обратке.

Комментарии: условно можно разделить всю схему на три узла: котёл (1, 2, 7) + настенный обогрев (3, 4) + напольный обогрев (5, 6). Все виды обогрева управляются и работают независимо друг от друга.

Работает система по следующему протоколу:

  1. Горячая вода (ГВ) из котла попадает в основной стояк.
  2. Из стояка часть ГВ проходит в радиаторы. Расширительный бачок − часть этой ветки. Остывшая вода по обратке возвращается в котёл.
  3. Основная часть ГВ попадает в насосно-смесительный узел (НСУ), где в трёхходовом клапане смешивается с обраткой из напольного контура для регулировки температуры.
  4. Затем ГВ через коллектор прокачивается по контурам напольного обогрева. Возвращается назад холодная вода (ХВ) через тот же коллектор. В НСУ часть ХВ идёт для регулировки температуры. Большая часть поступает через обратку в котёл.

Датчик температуры в комнате передаёт сигнал на термостат коллектора. Регулировка температуры теплоносителя в системе напольного обогрева осуществляется до коллектора.

Причина объясняется на простом примере. Допустим, в коттедже есть 3 комнаты, в каждой из них своё напольное покрытие: ковролин, кафель и ламинат. В каждой комнате необходимо получить температуру воздуха +24˚C. Но у каждого из напольных покрытий своя теплопроводность. И если для комнаты с кафелем будет достаточно теплоносителя с температурой 40˚C, то в помещении с ковролином её потребуется поднять на несколько градусов.

Опытные проектировщики в таких случаях оперируют сразу несколькими параметрами: диаметр трубы, шаг и тип укладки.

Неудобство теплотехнических расчётов как раз и кроется в сложности совмещения разных параметров в одном проекте для получения оптимального результата за оговоренную сумму.

Расчёт водного пола. Общие представления

Тепловая мощность пола рассчитывается на обогрев коттеджа в течение 5 самых холодных дней в году. Для каждого региона это разные константы. Поэтому норма одного региона совсем не применима в другом.

Тут допустимы отклонения. Например, в Москве средняя температура самого холодного месяца, февраля, составляет -9,8˚C. Ежегодно в течение 3-5 дней она опускается до -18˚C. А в коттедже надо поддерживать температуру воздуха +24˚C. Проектируя систему обогрева, мощности напольного контура может не хватать именно в эти морозные дни, и тут есть два выхода. Можно или снизить температуру в комнате до +21-22 градусов, или добавить ещё один контур с настенными радиаторами.

Другая часть расчётов касается уже каждой комнаты. Например, есть угловая комната в коттедже площадью 4×5 м и высотой 2,5 м. Две стены площадью 22,5 м2 выходят на улицу. Есть два окна общей площадью 5 м2. Ещё учитывается вентиляция, и то, что находится под и над помещением, и назначение комнаты (спальня, кухня или гостиная). Требуется рассчитать, при какой минимальной комплектации можно обеспечить в комнате комфортную температуру воздуха.

В проекте мощность теплового излучения можно регулировать изменением диаметра труб, типом укладки контура, скоростью и температурой теплоносителя.

В расчётах учитывается даже материал ограждающих конструкций, который рассматривается послойно, и теплотехнические характеристики каждого слоя вносятся в проект отдельной строкой.

А ещё отдельно рассчитывается мощность и производительность насоса и котла.

ВАЖНО: любительские расчёты тёплого пола следует сравнивать с диагнозом, который экстрасенс поставил больному человеку. Данные, полученные таким образом, можно изучать, но использовать на практике опасно. Необходимо, чтобы расчет проекта производили только специалисты.

Способы монтажа водных контуров

Всего существуют только 5 способов укладки труб в контуре напольного обогрева, из них первые 2 базовых, а остальные производные:

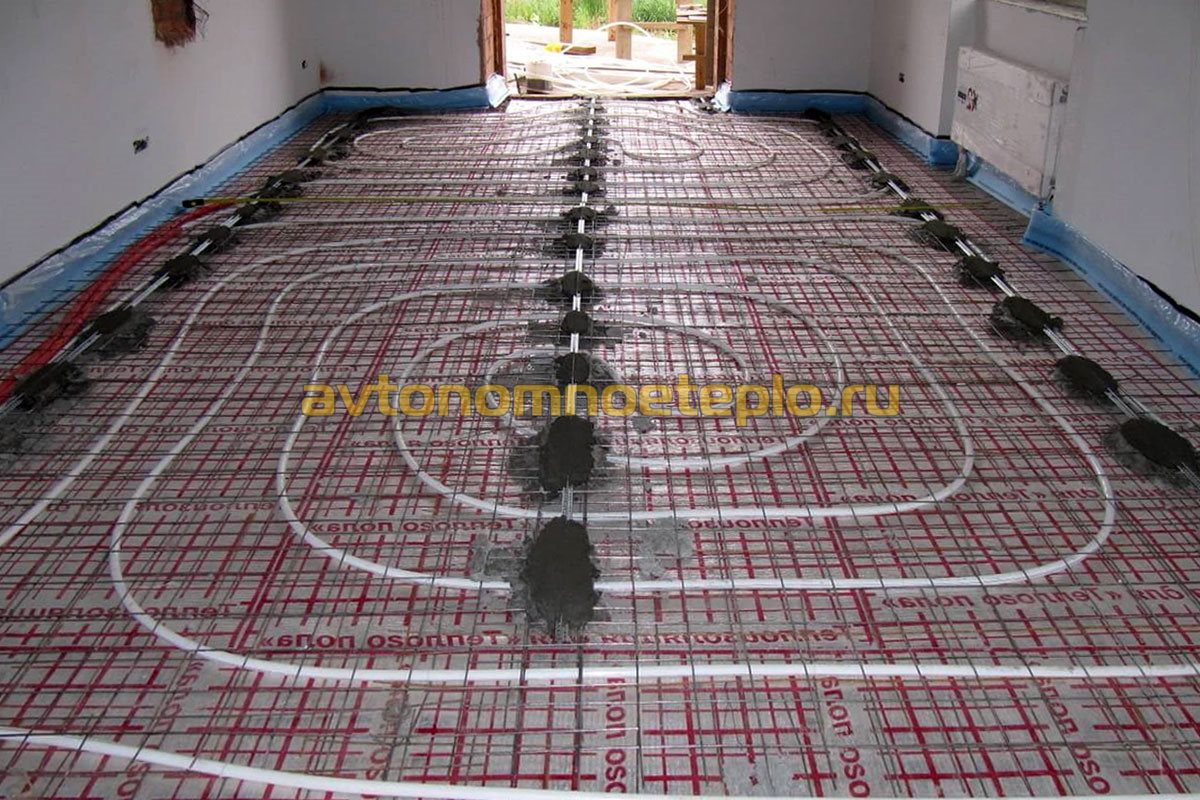

  1. Улитка.
  2. Змейка.
  3. Двойная улитка.
  4. Двойная змейка.
  5. Комбинированный.

Сравнивать надо только базовые типы укладки, а разница у них очень заметная:

Змейка

Улитка

Сложность

Очень проста в проектировании, но сложна в реализации, так как схема построена на изгибах трубы под углом 180˚.

Заметно сложнее при проектировании, но удобна в укладке. За счёт отсутствия 180˚ изгибов на 5-10% уменьшается гидравлическое сопротивление контура.

Равномерность прогрева

В стандартном варианте и при плохом проектировании явно проявляется «эффект зебры».

Прогрев равномерный.

Расход материала

Выше, чем у улитки, на 7-10%.

Оптимальный.

Объективное преимущество за «улиткой», но недостатки «змейки» нивелируются опытным инженером ещё на стадии проектирования. Например, можно уменьшить перепад температур или шаг укладки. А на наклонных полах укладка «змейкой» предпочтительнее.

ВАЖНО: комбинация разных типов укладки даже в пределах одного контура – обычная практика. Например, сразу после коллектора труба укладывается «змейкой» вдоль наружных стен, чтобы сконцентрировать тепло в «граничной зоне». Затем уже можно использовать укладку «улиткой».

Существуют два неизменяемых правила:

  1. Длина труб в каждом контуре не должна превышать 100 м.
  2. Длину труб стараются выдерживать одинаковой для всех контуров.

Проектирование по бетонному и деревянному перекрытию: отличия

Ограничивающий фактор – несущая способность основания. По деревянному основанию допускается только настильная система напольного водяного обогрева. Частично она работает как система в стяжке. Но чтобы облегчить нагрузку, цементно-песчаный раствор заменили конструкцией из полимеров, композитов и дерева.

Схема настильной конструкции

На деревянное основание последовательно укладывается мат с бобышками и трубы. Сверху они закрываются специальным листовым материалом с высокой теплопроводностью, и затем идёт напольное покрытие.

Масса 1 м2 водяного тёплого пола, собранного по «сухой технологии» из фирменных материалов, − около 10-12 кг, а высота комнаты уменьшится не более чем на 7-8 см, из которых 3,5 см приходится на теплоизолятор в составе конструкционного мата. Это свойство позволяет укладывать настильную конструкцию обогрева в жилом доме без капитального ремонта.

Недостатки «сухой технологии» водяного пола

Отсутствие инерционности – основной изъян данной схемы. Ведь за инерционность водяного тёплого пола отвечал весь объём цементно-песчаной стяжки. Но этот же недостаток можно интерпретировать как преимущество, потому что нагрев помещения должен проходить быстрее.

Но тут вмешивается скорость переноса тепла от трубы к напольному покрытию. В стяжке этот процесс происходит за счёт прямого теплопереноса – труба полностью обволакивается и контактирует с материалом стяжки. В настильной системе для повышения эффективности передачи тепла между матом и трубой укладывают специальные алюминиевые радиаторы.

Этот металл плотнее прилегает к трубе, и передача тепла по нему идёт гораздо эффективнее, чем по стяжке. Но всё равно, даже в лучших системах с настильной конструкции водяного тёплого пола не удаётся снять более 50-55 Вт/м2.

Такой вариант может хорошо работать на юге России, а в Московской области он подходит как дополнительный источник тепла для создания комфорта.

Есть опыт успешного использования в коттеджах водяного тёплого пола по «сухой технологии» на территории Московской области и Северо-Западного федерального округа. Эти дома изначально проектировались как объекты с низким энергопотреблением. От «пассивных домов» была взята методика теплоизоляции.

Для удобства классификации все материалы водяных тёплых полов надо условно разделить на «доступные» и «закрытые». Ко вторым относится труба. Она будет замурована в стяжке, что повышает требования к её надёжности.

#1. Выбор труб

Базовые требования к трубе для водяного напольного обогрева:

  1. Один контур – одна труба.
  2. Стыки и швы недопустимы.
  3. Максимальная длина трубы в контуре − 100 м.

Практически все водяные полы собираются из труб диаметром от 16 до 25 мм. По материалу они делятся на металлические и полимерно-композитные.

Металлические трубы

В этой категории всего два варианта: медные и гофрированная нержавейка.

Медные трубы для водяного тёплого пола − идеальный вариант почти по всем показателям. Только их стоимость и трудоёмкость монтажных работ закрывают преимущество от использования.

Гофрированная нержавейка − материал относительно новый, но с мощным потенциалом и хорошими рекомендациями. Эти трубы тоже стоят дороже, чем полимерные аналоги, но разрыв не катастрофический.

Общие для металлических труб свойства:

  • высокая теплопроводность;
  • невосприимчивость к перегреву;
  • стойкость к повышенному давлению;
  • электропроводность.

Полимерно-композитные трубы

Чисто полимерные трубы – полипропиленовые и из сшитого полиэтилена (могут быть с армированием), а композитные – металлопластиковые.

Они хорошо работают в стандартном режиме эксплуатации, но боятся длительного перегрева при повышенном давлении. В контуре напольного обогрева режим эксплуатации для полимерных труб оптимальный – температура теплоносителя гораздо ниже предельных величин.

#2. Выбор утеплителя

Почти всегда предпочтение отдаётся жёстким пенополимерам. Минераловатные теплоизоляторы обладают сопоставимо низкой теплопроводностью, но они боятся сырости и имеют тенденцию к слёживанию.

Среди пенополимеров тоже есть возможность выбора, но на практике почти всегда применяются специализированные теплоизоляторы из экструдированного пенополистирола. Они могут выпускаться в виде гладких плит или матов с бобышками. В первом случае трубу фиксируют монтажными якорями или скобами, а во втором её вдавливают между выступающими пеньками бобышек.

Труба держится очень прочно. Листы теплоизолятора обязательно фиксируют к основанию и скотчем проклеивают стыки.

По периметру помещения прокладывают демпферную ленту. Кроме компенсации температурного расширения стяжки, она также выступает в роли теплоизолятора.

#3. Прочие комплектующие и коллектор

Коллектор регулирует подачу теплоносителя в контур. Это целый конгломерат деталей и устройств, рассчитанный для подключения нескольких контуров.

Каждый контур управляется автономно: термостат принимает данные от датчиков температуры или внешнего блока управления, а затем через сервопривод изменяет просвет в трубе.

Вообще, коллектор может иметь разное исполнение: латунь, нержавейка или полимер. Но пластиковые не пользуются спросом.

Расходомер в составе коллектора служит для выравнивания расхода теплоносителя в контурах разной длины. Настройка сложная, но однократная.

Трёх- или двухходовой клапан подключается к системе до коллектора для смешивания горячей и остывшей воды.

Насос может быть только циркуляционным. Определяющие параметры − расход и напор.

Насос циркулярный

Расход вычисляется по формуле: V = 0,86 * W/TΔ, где W – закладываемая тепловая мощность, а TΔ – разница температуры подачи и обратки. Например, для коттеджа требуется 20 кВт тепловой мощности, TΔ установим в 5˚C, получим (0,86 × 20)/5 = 3,44 м3/ч. Если же повысить TΔ до 10˚C, то (0,86 × 20)/10 = 1,72 м3/ч.

Напор рассчитывается по более сложной формуле, потому что на оборудовании этот параметр указывается в «метрах вертикального столба», а система оперирует трубопроводом, расположенным в горизонтальной проекции.

#4. Выбор котла

Базовые параметры котла: мощность и вид топлива. Для домов индивидуальной застройки есть усреднённое правило при выборе котла – 0,1кВт/м2. Т.е. для коттеджа в 200 м2 потребуется котёл мощностью 20 кВт.

Но при повышении качества теплоизоляции дома мощность котла может быть снижена.

Профессиональное проектирование водяного тёплого пола выгоднее тем, что позволяет точнее подобрать котёл по производительности, избежав перерасхода средств. Ведь вычисляться будут теплопотери объекта с конкретными характеристиками ограждающих конструкций.

Вид топлива влияет на автоматизацию и экономичность. Абсолютная управляемость достижима только в электрических котлах. Но электричество − самый дорогой энергоноситель. Выгоднее всего отапливаться газом.

Автоматизации подлежат даже твердотопливные котлы (пеллетные).

Самые выгодные котлы для напольного водяного обогрева – низкотемпературные или конденсационные. У них два преимущества:

  1. Они снимают тепло с газообразных продуктов сгорания через второй теплообменник.
  2. Максимальная температура воды на выходе − 60.

КПД конденсационных котлов превышает 100%.

#5. Некачественные материалы и возможные последствия

Никто не желает покупать некачественные товары, но все хотят сэкономить. Именно это может привести к трагедии. Отказ группы безопасности в системе водяного тёплого пола в определённой комбинации с другими факторами может окончиться взрывом котла и пожаром.

Дешёвые металлопластиковые трубы, купленные у неизвестного поставщика, можно успешно уложить в контур, потом проверить их опрессовкой. Но после того как их зальют стяжкой и запустят в эксплуатацию, они могут дать течь или вообще лопнуть. Это не пожар, но капитальный ремонт обеспечен.

Коллектор можно собрать своими руками из комплектующих от разных производителей. Он может очень хорошо работать год, два и три. Но гарантию того, что он вообще будет функционировать, даёт не фирма-производитель, а сборщик устройства.

Сломаться и выйти из строя может и фирменное оборудование. Но происходит это в исключительных случаях, и, в зависимости от типа гарантии, фирма компенсирует затраты на ремонт и восстановление системы.

Сбор системы водяного тёплого пола − процесс творческий. Хотя в профессионально подготовленном проекте подробно расписана технологическая карта для каждого этапа, на практике всегда встречаются отклонения от воображаемого стандарта. Поэтому от монтажников требуется не только оперативно реагировать на изменения ситуации, но и предупреждать подобные отклонения.

Между некоторыми этапам заложены технологические перерывы в несколько дней и даже недель. Каким-либо образом ускорять естественные процессы недопустимо.

Приступать к монтажу лучше всего после полной комплектации системы, чтобы детали и устройства требовалось только поставить на свои места и зафиксировать.

Шаг № 1 — устройство чернового пола, основания, гидроизоляция

Если проектом не предусмотрен наклонный пол, то черновое основание требуется выровнять по уровню горизонта. А полы в новом коттедже формируют по принципу «слоёного пирога».

Толщина такой конструкции достигает 90 см, а в разрезе выглядит так:

  1. Глина.
  2. Песок.
  3. Щебень.

Толщина каждого слоя − минимум 10 см. После распределения каждый слой тщательно утрамбовывается, и только затем приступают к следующему. Эти три слоя устраняют грунтовые воды.

  1. Полиэтиленовая плёнка.
  2. «Тощий бетон».

Плёнку используют толстую, укладывают внахлёст, стыки проклеивают скотчем. Лучше сделать два слоя.

«Тощий» бетон используют для формирования прочной основы и как часть гидроизоляции. Толщина бетонирования − 10 см. Добавляя в раствор модифицирующие присадки, ускоряют процесс созревания цемента.

  1. Наплавленный рубероид.
  2. Теплоизолятор.
  3. Черновая стяжка.

С рубероидом начинают работать после технологического перерыва и набора бетоном достаточной прочности. Рубероид наплавляют в два слоя. Нахлёст между полосами − 5 см, с обязательным подъёмом по стене на такую же высоту.

Для термоизоляции применяют плиты экструзионного пенополистирола (ЭППС). Стыки проклеивают скотчем. Толщина рассчитывается индивидуально, но не менее 10 см.

Последний слой формируют из цементно-песчаного раствора стандартного состава с обязательным армированием кладочной сеткой. Допустимо (желательно) добавление стальной фибры. Толщина стяжки − не менее 7 см.

Созревание стяжки можно ускорить специальными присадками.

Если не выровнять поверхность сразу, то в некоторых случаях применяют быстросхватывающуюся самовыравнивающую смесь.

Шаг № 2 — укладка теплоизолирующего слоя

Формировать термоизоляцию с научным обоснованием процесса – высокое мастерство. Чуть изменив последовательность действий и модернизируя этап, можно добиться почти полной ликвидации утечек тепла в грунт. Это проявит себя в уменьшении счетов за энергоносители.

Вместо того чтобы использовать маты ЭППС большой толщины, можно разделить их на несколько слоёв. Например, запланированная толщина термоизоляции − 150 мм. Если вместо листов толщиной 15 см, уложить «с разбежкой» три слоя по 5 см, то в сумме они дадут те же 150 мм, но общий коэффициент теплопроводности у «слоистой конструкции» будет ниже на 6-8%. Прокладывая между каждым слоем ЭППС строительную фольгу, этот показатель улучшают ещё на 3-4%.

На верхнем слое удобнее использовать специализированные маты для укладки труб водяного контура. Стоят они чуть дороже, но зато не потребуются монтажные дюбеля и анкера для крепления трубы, фиксация будет надёжнее.

Плиты ЭППС фиксируются к основанию, а стыки между ними проклеиваются скотчем.

Шаг № 3 — разметка и размещение труб

Ярче всего проявляется преимущество качественного проекта именно сейчас. Профессионально нарисованная схема укладки труб просто переносится на поверхность пола с масштабированием. В некоторых комбинациях опытные монтажники даже не делают разметку.

Например, если проводится укладка гибкой PEX трубы на термоизолятор с бобышками, то два человека могут зафиксировать контур длиной 100 м в течение 4-5 минут. Тем более что придумывать ничего не надо – вся последовательность действий уже подробно расшифрована в проектной документации.

ВАЖНО: очень внимательно надо следить за тем, чтобы уложенная труба была идеально ровной. Даже небольшие бугорки или выпуклости, при определённых режимах эксплуатации, могут стать убежищем для мельчайших воздушных пузырьков. Скопившись в одном месте, это микропузырьки обязательно сольются и уменьшат просвет трубы. Это приведёт к повышению давления и разгерметизации контура.

Укладка труб под мебелью не приводит к каким-либо отрицательным последствиям для системы напольного обогрева.

Шаг № 4 — монтаж армирующей сетки

Армирование стяжки над контуром необходимо, но в некоторых ситуациях эффективнее использовать стальную фибру вместо кладочной сетки. Введение в раствор фибры приводит к дисперсному армированию стяжки, т.е. по всему объёму.

В стандартной ситуации армирующую сетку укладывают с припуском 7-10 см и обязательно обвязкой всех элементов.

ВАЖНО: в конце этапа сетка должна быть увязана в единое полотно и располагаться приблизительно посредине, между трубой и запланированной поверхностью.

Для этого армирующую сетку укладывают на небольшие подставочки, допустимы и самодельные.

Обязательно прокладывают по периметру комнаты демпферную ленту. Она отсекает утечку тепла и предупреждает растрескивание застывшего монолита при температурном расширении.

Использование маяков

Установку маяков на этом этапе практикуют в том случае, если:

  1. Труба куплена в фирменном центре, и есть гарантия.
  2. Укладку проводили аккуратно, без случайных перегибов.

Эмпирически установлено, что при соблюдении этих двух пунктов в 99,9% случаев опрессовка выявляет нарушение герметичности вне уложенного контура. И маяки не помешают ликвидировать неисправность.

Дополнительно маяки стабилизируют положение арматурного «полотна».

Шаг № 5 — тестирование системы

Опрессовка системы позволяет выявить нарушение герметичности. Есть три варианта тестирования:

  1. Воздухом под давлением.
  2. Холодным теплоносителем под давлением.
  3. Рабочий режим на пару суток.

Варианты с теплоносителем считаются более достоверными. В качестве теплоносителя может использоваться химический реагент с низким коэффициентом поверхностного натяжения, и поэтому чрезвычайно текучим, таким как антифриз.

СОВЕТ: перед каждой заливкой теплоносителя контур рекомендуется промывать водой. В первый раз это делают обязательно, для удаления остатков смазки и пыли.

Для каждого типа трубопроводной арматуры производитель рекомендует свою технологию опрессовки, в которой оговаривается продолжительность, температурный режим и величина проверочного давления.

Поэтому представители специализированных центров, чтобы обеспечить гарантийные обязательства, по каждому проекту составляют индивидуальную технологическую карту опрессовки.

ВАЖНО: труба, зафиксированная в матах с бобышками, при «воздушном» тестировании может быть выдавлена из посадочных гнёзд, если она не была закреплена к арматурному «полотну».

После опрессовки теплоноситель не сливают.

Шаг № 6 — укладка цементной стяжки

Над контуром напольного обогрева стяжка заливается за один раз так, чтобы она сформировала единое монолитное полотно. Укладка в два слоя, например, для выравнивания, нарушает процесс теплопереноса от теплоносителя к поверхности, что искажает теплотехнические расчёты.

По выставленным маякам формируют финишную поверхность «бетонного радиатора».

ВАЖНО: теплоноситель должен находиться в трубе под повышенным давлением. При нагреве труба будет расширяться. Коэффициент температурного расширения прописан в техническом паспорте изделия. Находясь в заполненном состоянии, труба чуть увеличивается в линейных размерах. Через 2-4 дня давление можно сбросить.

Если в цементно-песчаную смесь не добавлялись присадки, ускоряющие созревание бетона, то к укладке напольного покрытия приступают не ранее чем через 5-7 недель. Для расчёта используют следующую константу: при температуре 15-20˚C, стяжка вызревает со скоростью 1 см в неделю. Значит, для стяжки толщиной 6 см технологический перерыв продлится 6 недель.

Шаг № 7 — ввод в эксплуатацию

Особо ответственное мероприятие. При нарушении регламента может потрескаться стяжка, поэтому лучше этот этап проводить под контролем специалиста.

В коллекторе предусмотрены два отвода: для залива и слива теплоносителя. Заполняют систему при всех открытых вентилях и кранах, чтобы максимально облегчить прохождение жидкости.

Как только воздух перестанет выходить из выпускных клапанов, включают циркуляционный насос. В нескольких режимах прогоняют теплоноситель по всей системе, затем, перекрывая краны коллектора, отдельно прокачивают жидкость по каждому контуру. Всё это делается для удаления воздуха.

Проекты разной комплектации заполняют в индивидуальном режиме. Задача − не просто залить теплоноситель, а удалить весь воздух из системы.

В рабочий режим водяной тёплый пол в стяжке выводят в течение 4-7 дней. Начинают нагрев с температуры 20˚C, оставляя её на сутки. Затем ежесуточно поднимают на 2˚C, до выхода на рабочий режим.

Работы на этом этапе ни чем не отличаются от обычной укладки напольного покрытия. Ограничения вводятся на температуру поверхности, а не на тип декоративной отделки.

ВАЖНО: на водяные тёплые полы можно укладывать абсолютно любое напольное покрытие. Но некоторые из них могут снижать энергоэффективность напольного обогрева. Учитывают и тип подложки при настиле ламината. На такое основание подложка нужна тонкая, шумопоглощающая, а не теплоизолирующая.

Профессионально спроектированная и собранная система водяного напольного обогрева хороша тем, что к ней не применим термин эксплуатация. Элементы этой системы не видно, не слышно, но действие её ощущается всем телом – просто в доме тепло.

Не где-то около радиатора отопления или напротив камина. В доме с водяными тёплыми полами просто тепло.

Комфортное состояние обеспечивается системой управления. Чем она сложнее и дороже, тем точнее можно отрегулировать режимы обогрева и скорость реакции на изменение окружающих условий.

Единственное правило – плановая замена теплоносителя и регулярное сервисное обслуживание специалистами.

Обманчивая простота водяных тёплых полов регулярно подвигает домовладельцев проверить своё мастерство. 50% таких заделов оканчиваются впустую потраченными средствами, а вместо обогрева дома «умелец» имеет только тёплые на ощупь полы.

Требуется провести чёткую грань между стремлением сэкономить и разумным вложением.

Куда и зачем класть теплый пол? На примере

После того, как мне захотелось сделать ремонт в своей квартире, я задумался над одним важным вопросом: стоит ли мне класть электрический пол, а если и укладывать, то в каких комнатах это стоит сделать?

Мне нужно было сделать ремонт в четырех комнатах. В гостиной лежит паркетная доска, в прихожей (коридоре) и ванной – керамогранит, в туалете – декоративная плитка. В общем, работы было много, а бюджет не очень большой, поэтому я задумался о том, чтобы установить себе в квартиру теплый пол.

Мне хотелось положить пол во всех комнатах, чтобы беспроблемно жить десятилетиями и не задумываться о ремонте. C другой стороны волновал резонный вопрос: во сколько мне все это обойдется и сколько я буду тратить на оплату электроэнергии, ведь это удовольствие не с дешевых. Также я размышлял и искал серьезный повод для того, чтобы поставить теплый электрический пол во всех комнатах моей квартиры.

Свою работу по поиску нужного решения я начал с таких шагов. Сначала просмотрел все интернет-сайты и строительные форумы, где осуждали такую проблему. Кроме того, я пообщался со своими друзьями и знакомыми, и спросил их, как они устанавливали свое теплые полы и где именно. В итоге я получил такие результаты.

Большинство моих собеседников говорили мне, что теплый электрический пол – это просто идеальный вариант для моей квартиры. По бюджету это не будет сильно дорого, да и все работы сможет без проблем выполнить компания-продавец теплого пола. Можно также пол купить самому и самому его уложить, при этом все делается по инструкции.

От идеи положить теплый пол в гостиной я сразу же отказался. Это из-за того, что допустимая мощность теплого пола под ламинатом или паркетом составляет 130 Вт/кв.м. Однако при этом температура составляет всего +26 градусов. Такая температура на поверхности ламината меня не очень радует. Кроме того, теплый пол может повредить напольное покрытие. Мои некоторые советчики говорили мне, что такая небольшая температура ликвидирует сквозняки, но для меня такой проблемы и не существовало. Вот именно поэтому для себя я вопрос по теплому полу в гостиной закрыл.

Далее у меня оставались ванная и туалет. Преимущества установки теплых полов в этих помещения лично для меня были понятно, но давайте разберемся со всем по порядку.

Итак, теплый электрический пол в туалете – это отличное распределение обогрева и практически стопроцентный эффект. Если мы будет устанавливать теплый пол под плитку, то температура на поверхности будет находиться в диапазоне от 28 до 30 градусов Цельсия. Так как у меня туалет – это практически самое холодное место в квартире, то я долго не думал, а решил обязательно установить теплый пол именно здесь. Другие доводы не были для меня такими вескими, как этот. Также отдельным плюсом является подсушивание воздуха все сезоны: и осенью, и зимой.

Что касается ванной комнаты, то здесь доводы те же самые, что и для туалета.

Температура на керамограните выходит такая же – в диапазоне от 28 до 30 градусов. После укладки пола в этой комнате станет сухо, пропадет плесень, которая раньше была под ванной и на плитке. Да и поверхность пола будет сохнуть значительно быстрее, а значит, будет более безопасной. Также ванная комната станет теплой, в ней приятно будет находиться.

В итоге я решил положить теплый пол в ванной и в туалете, и добавил затраты по их установке в свою смету.

В заключение хочется навести несколько главных положительных моментов укладки теплого электрического пола в коридоре:

  • Температура на поверхности керамогранита находится в диапазоне от 28 до 30 градусов.
  • Пол теперь не будет скользким после приема душа.
  • Исчезнут сквозняки, особенно ближе к балкону и жилым комнатам.
  • Быстро будут высыхать следи от грязной обуви.
  • Чтобы высушить обувь теперь не потребуется специальных приспособлений.
  • Также будет быстро высыхать коврик возле входа в квартиру.

Все эти доводы привели к тому, что я также решил устанавливать теплый пол и в коридоре.

В заключение хочется сказать, что укладка теплого пола в коридоре, ванной и туалете очень необходима.

Особенности создания теплых полов в квартире

Теплый пол в квартире иногда и вовсе не нужен — пустая трата усилий. Комфортно чувствуют себя длительное время подавляющее большинство людей, если пол не теплее +25 град, а еще лучше +22 град. Пол в квартире, как и в доме должен быть «незаметным» для обычной жизни, а не для игрушек на месяц «в горячий пол». Но до подобной температуры, его греют соседи снизу. Поэтому пол в квартирах — не холодный. Другое дело, если первый этаж, или снизу склад, магазин, подвал, или квартира над проходом, тогда нужно что-то предпринять…
….но, с другой стороны, мы всегда не против сделать маленькое чудо, например для детей, играющих на полу… — как подключить все это к центральному отоплению, — рассмотрим дальше основные проблемные вопросы создания теплых полов в квартирах.

Простейшая схема теплого пола в квартире

Сейчас появились термостатические клапана действующие по температуре теплоносителя, т.е. без термоголовки по воздуху. Называются RTL-регуляторы, головки-боксы-rtl. Если теплый пол подостыл — клапан открылся и пошла горячая вода из центральной системы отопления. Если нагрелся — сразу клапан прикрывается . Действуют пульсирующе, понемногу пропуская воду. В насосной схеме могут регулировать теплый пол, но только для короткого контура — до 40 метров.

Бывает, когда в одной комнате по стояку теплоноситель идет вверх, по другому — вниз, между ними приличный перепад давлений, получается их можно соединить трубой (подключение к свободным торцам радиаторов) длиной до 40 метров с головкой РТЛ, или парой таких параллельных контуров теплого пола, чтобы прогреть большую площадь, и вопрос готов. Есть ли перепад давления между стояками — решать по месту измерением давления, или соединением шлангом с водяным счетчиком, например, как будет крутить, с каким напором..

Далее рассмотрим обычные схемы включения водяного пола в центральноотопительную магистраль.



Как подключить теплый пол к стояку

Если стояков два — то подключить теплый пол проще простого. Между подачей и обраткой врезаться параллельно радиатору, при этом можно использовать и РТЛ-реуглировку, или даже регулировочный кран вручную на коротких до 30 метров контурах, — главное не поднять в них температуру выше +50 град С.

Но если стояк один, то необходим насос. Приведенная схема дает общее представление о классическом монтаже — с трехходовым клапаном

Недостаток работа на грязном теплоносителе общей системы. Если дубовые радиаторы это ведрживают, то в точных клапанах могут подзастрявать частицы, такое бывало. Лучше использовать схему с теплообменником.

Но здесь нужно заставить еще идти теплоноситель через теплообменник, если стояк один. А сопротивления на стояке недопустимы вовсе…. Но капитальная схема с теплообменником и распределительным коллектором представляется более интересной и правильной, чем попытка напрямую тягать теплоноситель из магистралей.



Прочность перекрытия и стяжка

Можно ли класть в квартире классическую стяжку для теплого пола от 8 см толщиной, бетонную — вопрос, который нужно согласовывать с эксплуатантами здания. Затаскивать такие тяжести на свой страх и риск не рекомендуется. Если тяжелая стяжка не допустима, то можно применить и облегченную стяжку с металлическими рассеивателями тепла. Аналогично, тому, как делается теплый пол по деревянным лагам. Подробней о создании облегченной нагреваемой стяжки по деревянным лагам

Простая стяжка может быть сделана и упрощенной конструкции, важно лишь чтобы она не растрескивалась. Поэтому на  цементный заполнитель вокруг трубопровода с армировочной сеткой можно положить слой гипсоволокна, которое достаточно пластично.



Какая толщина утеплителя для нагреваемого напольного покрытия в квартире

Над отапливаемыми помещениями под нагреваемой стяжкой необходимо расположить теплоизоляционную прослойку – экструдированный пенополистирол толщиной минимум 3,5 см, желательно 5 см. Для квартир над проездами — 15 см. Для квартир находящихся над подвалом — от 10 см, но можно больше.



Рекомендации по созданию теплых полов в квартире

Напомним обычные параметры теплого пола с насосом и коллектором распределения.

  • Длина каждого контура не более 70 метров (более короткие контуры легче настроить).
  • Шаг укладки – 150 – 200 мм, допускается до 250мм в центральных частях комнаты.
  • Диаметр трубопровода внутренний 12 – 14 мм, подходящим оказывается, к примеру, металлопластиковый трубопровод с наружным диаметром 16 мм.
  • Под данные условия (напор не более 2 м вод ст.) и контуров до 10 шт. подойдет циркуляционный насос, например Grundfos-UPS 25/40.
  • Размеры стяжки с одним контуром, ограниченной швами, не более 15 м кв. (4,0 метра максимальный линейный размер).
  • Регулировка отдаваемой мощности – средствами смесительного узла по температуре теплоносителя (общая подача), а также путем регулировки расхода термоголовками на каждом контуре.

Как видим основными принципами создания теплых полов в квартире остаются все те же обычные требования, — работа совместно с радиаторами, достаточная теплоизоляция от основания, исполнение классических технических решений по гидравлике и теплоизлучателю.

Но главное — согласование подобных действий с эксплуатантами, и учет запрещения «над жилыми помещениями теплый пол не возводится…»
Дополнительно – как утепляется квартира

Водяные теплые полы в квартире, теплый пол на кафель, водяной теплый пол толщина

Ремонт можно начать по различным причинам. Кому-то просто хочется сменить интерьер, кому-то — сделать квартиру комфортнее. Несомненно, ко второму случаю относятся и водяные теплые полы в квартире. Оспорить их удобство невозможно: это и более комфортное распределение температуры и общее удовольствие от эксплуатации — приятно босиком ходить по теплому кафелю, когда за окном снег и холод.

Конечно, новое отопление требует дополнительной подготовки. Просто так постелить теплый пол на кафель не получится. Необходимо подготовить основание. Кроме того, водяные теплые полы в квартире достаточно сложное с юридической точки зрения решение. Поскольку в этом случае подогрев осуществляется за счет соседей: чем теплее собственный пол, тем холоднее их батареи.

В этом случае разумнее подключаться не к общей системе отопления, а к системе ГВС. Так же, как подключен в ванной полотенцесушитель. Поскольку такое отопление обычно и делают в ванной, то и подключаться стоит к той же трубе. Но даже в таком теплый пол на кафель положить не получится, для нормальной работы отопления лучше сбить старую плитку и выровнять поверхность. В таком случае у системы водяной теплый пол толщина будет минимальной. В противном случае, если класть на старую поверхность, могут возникнуть сложности с доступом к сифону ванной.

Итак, старая плитка убрана, поверхность выровнена. Чтобы не греть всю плиту перекрытия, по поверхности фольгированной стороной вверх раскатывается лист утеплителя. На него «улиткой» укладывают трубы будущего отопления. Для подключения к системе ГВС лучше использовать 20-мм металлопластиковые трубы. В таком случае у все системы водяной теплый пол толщина будет 70 мм. Это скрывающая трубы стяжка, кафель поверх нее и слой клея под кафелем.

Отдельно стоит отметить, что клей требуется особый, с высокой пластичностью, предназначенный для постоянного нагрева. Иначе плитка может и отскочить.

При подключении к общей трубе монтируют байпас и трехходовой клапан (в крайнем случае его можно заметь обычным вентилем). Байпас позволяет отключать теплый пол, не перекрываю при этом всю труб ГВС. А клапан нужен для регулировки температуры. В любом случае, новое отопление будет работать на отлично только при хорошей циркуляции: если в верхних квартирах регулярно включают горячую воду. Впрочем, в этом она полностью копирует полотенцесушитель.

7 советов профи — INMYROOM

Теплый пол перестал быть роскошью: сегодня это скорее необходимость, если вы хотите обеспечить комфорт и уют дома. По теплому полу не только приятно ходить, он также выступает как дополнительный источник тепла в ванной комнате, детской или на лоджии. По этой причине сегодня его устанавливают почти в каждой квартире. О нюансах подготовки основания и установке теплых полов поговорили с Алексеем Белым.

1. Качественно подготовьте основание

Основание под «теплый пол» должно быть максимально ровным: для достижения наилучшего результата используйте наливной пол weber.vetonit fast 400. Он подходит для бетонных, цементно-песчаных и гипсовых оснований и в квартире, и в доме. Не забудьте перед этим очистить, обеспылить поверхности и за 4 часа перед нанесением ровнителя обработать их грунтовкой weber.vetonit MD 16 или weber.prim multi.

2. Используйте для пола нагревательные маты

По сути, это тонкий кабель, наклеенный на сетку из стеклоткани. Но в нем есть большой плюс – не нужно выполнять дополнительную стяжку и поднимать уровень пола (как в случае с обычным нагревательным кабелем).

3. Обратите внимание на мощность теплого пола

Для укладки под плитку или керамогранит толщиной менее 7 мм берите нагревательные маты с мощностью 100–130 Вт/кв. м.

100 Вт/кв. м — оптимальное решение для ламината и деревянных покрытий.

Под керамогранит толщиной более 7 мм больше подойдут маты мощностью от 150 Вт/кв. м – они отлично подойдут для влажных помещений (ванная или санузел), балкона или лоджии.

4. Подберите подходящий терморегулятор

Терморегуляторы отличаются по своему функционалу: есть модели с механической регулировкой температуры, а есть – с датчиком нагрева и дисплеем, с помощью которого обогрев будет поддерживаться на выбранной температуре.

5. Не экономьте на плиточном клее

Чаще всего системы теплого пола используют в сочетании с плиточным покрытием – обычный клей здесь не подойдет. Клей для плитки и керамогранита weber.vetonit profi plus обладает хорошей адгезией и высокой эластичностью и позволяет компенсировать незначительные деформации отделочного материала при нагреве и охлаждении. Еще один плюс: при высыпании в ведро клей практически не пылит, а это значит, что можно не переживать за чистоту помещений с готовой отделкой.

6. Имейте в виду размер плитки

Для укладки плитки и керамогранита большого размера требуется применение безусадочного и высокоэластичного клея – такого, как weber.vetonit granit fix. За счет своей пластичности затворенный клей легко распределяется по поверхности и хорошо смачивает плитку, что препятствует образованию пустот под ней – это одно из условий равномерного прогрева пола.

7. Выдерживайте сроки

Не ранее, чем через 24 часа после укладки плитки, заполните швы затиркой weber.vetonit deco (для обычных швов) и weber.vetonit prof (для широких швов). Включать обогрев пола рекомендуется не раньше, чем через 7 суток.

И еще 4 совета от блогера

Чтобы теплый пол служил как можно дольше, важно соблюдать технологию его установки. Как выбрать систему нагрева, можно ли уменьшить теплопотери – полезными советами поделился популярный видео- блогер Павел Сидорик.

1. В каком направлении должны быть борозды плиточного клея?

Держите зубчатый шпатель так, чтобы после него оставались горизонтальные борозды. При протечке они немного задержат воду.

2. Как уложить плитку ровно?

Обязательно используйте крестики для разграничения плитки. Подбирайте их в зависимости от размера плитки и желаемой глубины шва. И не забывайте проверять ровность укладки по уровню.

3. Можно ли использовать водяной теплый пол, а не электрический? В чем преимущества и недостатки?

Возможность использования водяного пола строго регламентирвана законом и зависит от города и типа строения. Например, в Москве запрещено подключать в квартирах водяной пол, так как он связан с системой отопления. Чаще всего теплый пол делают в частных домах: для этого нужен отдельный нагревательный бак для воды и насосы для циркуляции. Основной плюс – нагрев водяного пола более экономичный, чем у электрического.

4. Используя теплый пол, не буду ли я греть потолок у соседей? Как избежать дополнительных теплопотерь?

В конструкции теплого пола возможно использование теплоизоляционных матов на основе минеральной ваты или полистирола. Их нужно положить на ровное основание перед укладкой мата с теплым полом. Этот метод позволит изолировать ваш пол от квартиры снизу – что поможет снизить затраты электроэнергии.

Куда и зачем класть теплый пол? + пример » Теплый пол Thermo

Не так давно я затеял в квартире капитальный ремонт и передо мной очень остро встал вопрос: стоит ли класть электрический пол и если да, то в каких именно помещениях?

Отремонтировать требовалось четыре комнаты: гостиная – (напольное покрытие – паркетная доска), прихожая-коридор (керамогранит), ванная (керамогранит) и туалет (декоративная плитка). Работа предстояла немаленькая, а вот бюджет немного подкачал, поэтому вопрос о необходимости теплых полов был насущным.

Больше всего хотелось уложить их во всех помещениях, чтобы сразу сделать все на совесть, жить в комфорте и ближайшие 10-15 лет ни о чем не думать. С другой стороны, меня крайне волновали затраты, даже не столько на саму установку теплого пола, сколько на электроэнергию и последующие обслуживание системы. Кроме того, я очень старался найти действительно значимое обоснование необходимости установить систему во всех помещениях.

Чтобы найти верное решение, я предпринял целый ряд шагов. Сначала прошерстил самые популярные интернет-ресурсы и строительные форумы, потом пообщался со своими знакомыми и подробно расспросил их, куда и зачем они уложили теплые полы. Результат у меня получился следующий.

Почти все мои источники были едины в том, что электрический теплый пол для городской квартиры – вариант просто идеальный. Продается на каждом шагу, по цене вполне доступен, а монтажные работы может выполнить фирма-продавец. Плюс ко всему, можно купить и установить теплый пол своими руками, руководствуясь инструкцией, и долгосрочная гарантия при этом сохраняется.

По гостиной мой вопрос закрылся практически сразу. Я узнал, что максимальная допустимая мощность теплого пола под паркет или ламинат – 130 Вт/кв.м. Это предел, на который производители дают гарантию. Можно и выше поставить, но только под собственную ответственность. При этом максимально допустимая температура на поверхности ламината или паркета без риска его рассыхания – всего +26°С. По правде говоря, совершенно не впечатляет, да еще напольное покрытие повредить может. Некоторые утверждают, что даже при такой невысокой температуре с поверхности пола исчезают сквозняки, но в моей комнате их и так нет, поэтому от укладки теплого пола под ламинат или паркет я решил воздержаться.

Следующими на очереди были туалет и ванная. В этих помещениях преимущества теплых полов для меня были более-менее очевидны, особенно это касалось ванны, но не буду забегать вперед, а расскажу все по порядку.

Теплый пол под плитку в туалете, что мы имеем?

100% эффект «теплого пола» и равномерное распределение обогрева. В большинстве случаев температура на поверхности плитки достигает +28…30°С, хотя некоторые утверждают, что может быть и больше. Зависит это от теплопотерь помещения. У меня санузел – одно из самых холодных мест в квартире и это преимущество теплого пола перевесило все остальные доводы и стало для меня решающим. Общее подсушивание воздуха тоже актуально, учитывая повышенную сырость, особенно, весной и осенью.

Для ванны под керамогранит, все те же доводы, что и для туалета.

На поверхности керамогранита температура держится в районе +28…30°С. В помещении станет намного суше воздух, не будет плесени под самой ванной и на плитке из-за сильной влажности. Поверхность пола начнет высыхать намного быстрее, а это гарантирует безопасность, потому что полы больше не будут скользкими от воды. Ну и в самом помещении станет значительно теплее. Другими словами, выгода от укладки теплых полов в туалете и ванной была настолько очевидна, что я без колебаний внес их в смету приближающегося ремонта.

На закуску у меня остался коридор.

Из главных преимуществ теплого пола для этого помещения я отметил следующие позиции:

1.         Как и в случае с ванной и туалетом, температура на поверхности керамогранита от 28°С до 30°С.

2.         На полу больше не будет скользко.

3.         Сквозняки исчезнут с поверхности пола, особенно по направлению от входной двери в сторону балкона и жилых комнат.

4.         Следы от грязной обуви перестанут расползаться по всей квартире, так как очень быстро высохнут и их можно будет легко убрать.

5.         Больше не нужны специальные приспособления для сушки обуви. Все высыхает стоя прямо на полу.

6.         Коврик у входа будет высыхать практически мгновенно.

После всех этих доводов к смете на ремонт добавился теплый пол и для коридора.

Подводя итог, хочу сказать, что выгода, которую дают теплые полы во влажных и холодных помещениях под керамогранит, плитку и гранит, более чем очевидна.

Акустический теплый пол для роскошных квартир

Требования

Верхние этажи — комбинированное акустическое решение с высокопроизводительным низкопрофильным напольным отоплением (UFH).

Цоколь — Пол с высокой теплоотдачей UFH.

Решение

Верхние этажи — 784 м2 AcoustiPanel®14 (объединение UFH и акустического настила пола, достигающее улучшения акустики до +9 дБ).

Подвал — 122 м² SC14 (ручная стяжка UFH).

Высококачественная реконструкция офисного здания периода Паддингтон, в результате чего в нем будет 14 роскошных апартаментов и 3 первоклассных пентхауса.

  • Местонахождение проекта: Паддингтон, Лондон, W2 1XT
  • Тип проекта: Преобразование офиса в жилой
  • Стоимость недвижимости: В среднем 1,172 млн фунтов стерлингов за единицу
  • Местонахождение проекта: Паддингтон, Лондон, W2 1XT
  • Общая площадь UFH: 906 м 2
  • Подрядчик: Golden Houses Developments Ltd
  • Клиент: Linton Property Developments Ltd
  • Архитектор: Архитектура Клайва Салла
  • Консультант: Syntegra Consulting Ltd
  • График проекта: декабрь 2016 г. – лето 2017 г.

Краткое описание проекта

Nu-Heat было поручено спроектировать и поставить индивидуальную комбинированную систему акустического и напольного отопления (UFH) для Norman House.

Требования UFH

  • Низкий профиль для сохранения высоты потолка;
  • Высокая тепловая мощность, совместимая с высокими потолками и подвесными деревянными полами;
  • Снижение воздушного и ударного шума между этажами;
  • Подходит для установки непосредственно над настилом несущего пола.

Проектное решение

AcoustiPanel

® 14 для верхних этажей

Nu-Heat указала и поставила AcoustiPanel ® 14 для верхних этажей здания.Эта низкопрофильная, высокопроизводительная система UFH предлагает выдающиеся акустические улучшения до +9 дБ, которые были проверены независимыми экспертами, значительно снижая воздушный и ударный шум, создавая при этом сверхгладкую поверхность, идеально подходящую для роскошной отделки пола.

  • Комбинированное решение UFH и акустических характеристик
  • Устанавливается непосредственно над несущим настилом пола
  • Индивидуальная конструкция для оптимального размещения систем отопления и трубопроводов
  • Быстрая теплопередача и высокая теплопроизводительность до 96 Вт/м2
  • Может способствовать превышению требований Части E при правильной установке в составе кассеты акустического пола
  • Сверхгладкая, малопрогибаемая поверхность
  • Высота всего 31 мм
  • Независимые испытания на акустическую и прогибающую нагрузку
  • Полное возмещение проектных показателей
  • Может получить до 3 баллов BREEAM

Стяжка SC14 UFH для цокольного этажа

Стяжка пола с подогревом Nu-Heat SC14 была выбрана для цокольного этажа Norman House.Система состоит из 14-мм трубы FastFlo ® UFH, удерживаемой на месте с помощью Cliptrack, поверх которой нанесен слой стяжки, укладываемой вручную.

  • Высокая тепловая мощность
  • Гибкая 14-мм трубка FastFlo ®
  • Простой процесс установки
  • Экономичное решение

Системная информация и рекомендации по проекту

Nu-Heat предлагает помощь и поддержку на всех этапах вашего проекта напольного отопления и звукоизоляции. Мы гордимся тем, что разрабатываем и поставляем индивидуальные системы, отвечающие строгим требованиям проекта и требованиям клиентов.

Используйте наш опыт, чтобы с уверенностью определить индивидуальные решения для напольного отопления и акустики, которые подкреплены бесплатной пожизненной технической поддержкой системы для вашего клиента.

Позвоните в Nu-Heat по телефону 01404 549770 или напишите по адресу [email protected], чтобы обсудить ваши предстоящие проекты. Вы также можете просмотреть нашу страницу Теплые полы для получения дополнительной информации.

Что нужно знать, прежде чем выбрать полы с подогревом

Ответ:

Если вам нужны полы с подогревом, вы, безусловно, должны их установить, но не ожидайте значительного увеличения стоимости вашей квартиры, говорят наши эксперты.

РайондзманахАТАНБРОНКБРУКЛЫНКЕЕНСШТАЦАТЕН ЛЮСТРОКВЕСТЧАЩЕСТРЕЙНЕЙНЕЙНЕЙСКИЙ ПРОИЗВОДИТЕЛЬСКИЙ

На целях до 500 000 упад до $ 750 000UP до $ 1 000 000UP до $ 1250 000UP до $ 1 500 000UP до 2 000 000UP до $ 3 000 000UP до $ 5 000 000up до $ 6 000 000UP до $ 7 000 000 000UP до $ 8 000 000 000 000 000 US не менее чем на $ 70005

. Спальня спальнине менее 3 спаленне менее 4 спален5 и более спален

ванныене менее 1 ваннойне менее 1,5 ванных комнатне менее 2 ванных комнатне менее 2.5 ванных комнат не менее 3 ванных комнат не менее 3,5 ванных комнат не менее 4 ванных комнат 4,5 ванных комнаты или более «в новостройках и ремонте ванных комнат.

«В Нью-Йорке мы обычно используем электрическое лучистое тепло только в ванных комнатах и ​​на кухне», — соглашается Агустин Аюсо, архитектор из компании Bolster (которая, кстати, является спонсором Brick).

Когда они все-таки появляются в зданиях Нью-Йорка, они чаще представляют собой полы с электрическим тепловым излучением, чем те, которые пропускают горячую воду по трубам под полами, которые трудно установить в больших зданиях и чаще встречаются в недавно отремонтированных дома на одну семью.«Электрические полы с подогревом хорошо укладываются под паркетные полы и плиточные полы», — объясняет Аюсо.

Тем не менее, поскольку они будут использовать дополнительную электроэнергию, вам необходимо согласовать планы с советом директоров или управлением здания. Но вряд ли они поднимут тревогу, по крайней мере, в отношении того, сколько энергии им понадобится. «Обычно электрическая нагрузка на эти дополнительные нагревательные маты летом намного ниже нагрузки на кондиционирование воздуха, если только не планируется более крупная установка», — говорит Аюсо.«Многие здания, вероятно, одобрят электрический радиатор, если электроснабжение позволит увеличить спрос».

Что касается стоимости, говорит Аюсо, в типичной ванной комнате площадью около 30 квадратных футов ожидайте, что напольный коврик с лучистым подогревом будет стоить около 400 долларов, хороший программируемый термостат — около 180 долларов, затем 300 долларов за электрические соединения. «Добавьте 600 долларов на оплату труда, и общая стоимость составит около 1500 долларов, если предположить, что снос и перекладка пола уже учтены в других расходах на ремонт», — говорит он.

Однако, если вы ожидаете, что ваши напольные покрытия повысят стоимость недвижимости, вам, возможно, придется отказаться от этой идеи. «Из-за отсутствия данных о продажах квартир с полами с подогревом трудно количественно оценить какое-либо увеличение стоимости», — говорит Кори. «Я бы установил теплые полы только в том случае, если вы оцените все, что они могут предложить».

Другими словами, делайте это, чтобы улучшить качество своей жизни, а не для потенциального повышения продажных цен в будущем.


Проблемы дома? Получите ответы на свои вопросы о жителях нью-йоркских квартир от эксперта! Присылайте нам свои вопросы.

Просмотреть все Спросите эксперта.



Теплые полы: лучшие виды и плюсы

Нет ничего хуже, чем выскользнуть из уютной кровати или дивана посреди зимы и ощутить сильные удары морозного пола, когда ставишь ноги на землю . Итак, если не класть ковры по всему дому, как избежать холода в ногах? Ответ — полы с подогревом. Вы слышали о полах с подогревом, и да, это кажется немного причудливым.Когда реставраторы думают об отоплении, этот вариант может прийти в голову, но многие отказываются от него из-за ошибочных представлений о высокой стоимости и сложности монтажа. К счастью, это не так сложно, как может показаться. Благодаря тому, что технологии становятся все более доступными и доступными, пол с подогревом — это разумный способ обеспечить комфорт в холодные месяцы. Просто убедитесь, что вы нанимаете нужных профессионалов, которые сделают эту работу за вас и выберите тип теплого пола, который лучше всего подходит для вашего дома.

Вот что вам нужно знать…

В отличие от потолочного обогрева и вытяжных ламп, которые обеспечивают поток тепла от потолка, теплый пол генерируется от пола, и по мере подъема горячего воздуха тепло распределяется при постоянной температуре более равномерно и эффективно. Это особенно важно для ванных комнат с высокими потолками и зонами с высокой проходимостью.

Поскольку нагревательные элементы находятся под вашим полом, у вас не будет громоздких радиаторов, нарушающих поток и дизайн вашего дома, а пространство освобождается, поскольку нет необходимости во внешних обогревателях на стене.

Полы с подогревом имеют репутацию самых современных и высокотехнологичных продуктов, поэтому они могут привлечь покупателей, которые ищут роскошь в своем доме. При ремонте ванной комнаты важно подумать о решениях по отоплению на ранней стадии процесса планирования, поскольку это дает больше возможностей для выбора. в вариантах типа теплых полов, тем более, что электрические элементы требуют разводки на этапе строительства. Компоненты напольного отопления обычно устанавливаются поверх бетонного или деревянного основания под желаемой отделкой пола.

Обычно существует два типа электрических теплых полов:

В этом случае провода прокладываются внутри самой бетонной плиты, а пол укладывается поверх. Тепло от проводов излучается через бетонную плиту в пространство пола.

На бетонную плиту (стяжку) укладывают слой песка или гравия, а нагревательные провода укладывают в стяжку с помощью сетки и фиксированных зажимов. Затем сверху укладывается напольное покрытие.

Из этих двух вариантов более разумным выбором является заливка в стяжку, так как она лучше защищает змеевики нагревательного мата во время установки.

Кроме того, по сравнению с подогревом в перекрытии время прогрева и остывания в стяжке сокращается, что позволяет более эффективно управлять температурой и потреблением энергии за счет снижения уровня температуры или полного отключения системы, если вы уходите из дома. номер.

Преимущество напольного отопления заключается в том, что системы можно подключать к газовой или солнечной энергии и интегрировать с таймером для повышения энергоэффективности.

Экономичный, невидимый и теплый пол с подогревом.

Мягкий ход с подогревом пола

Где разместить радиаторы в новом помещении открытой планировки может быть проблемой, не говоря уже о том, что они не являются самой привлекательной особенностью комнаты. Таким образом, пол с подогревом — заманчивое решение, но подходит ли оно вам?

Существует два типа систем теплого пола: водяные и электрические. Водяная система работает от системы центрального отопления и подходит для новых построек или пристроек, где создается новый пол, поскольку трубопроводы должны быть встроены в пол.Система на водной основе более энергоэффективна, чем радиаторы, поскольку она работает при более низкой температуре, и тепло будет сохраняться в полу в течение нескольких часов после достижения оптимальной температуры.

Если вы расширяетесь, вы можете подключиться к локальной цепи радиатора, но это подходит только для небольших площадей. Для более существенной площади вам понадобится независимая система. Это, вероятно, будет означать, что вам нужно будет заменить бойлер, чтобы справиться с возросшей мощностью.Если вы не планируете замену вашего котла или системы отопления в рамках работ, стоит проконсультироваться с вашим подрядчиком, чтобы убедиться, что ваш текущий котел способен поддерживать новую систему отопления.

Электрическая система обогрева пола – это система, в которой электрический нагревательный кабель проложен под полом и нагревается при включении электричества. Электрический теплый пол не зависит от остальной системы отопления, что делает его идеальным для ремонта.Так что, если ваша существующая система отопления работает на полную мощность, электрический теплый пол можно установить без необходимости модернизации вашего котла.

Эксплуатация этих систем дороже, чем водяных, но они очень эффективны в небольших помещениях, таких как ванные комнаты и примыкающие к ним ванные комнаты. Использование таймера в этих системах делает их намного более эффективными.

Регулятор тепла

Большинство напольных покрытий совместимы с напольным отоплением. Камень, керамическая и керамогранитная плитка идеальны, как и большинство отделок из дерева. Однако, когда дело доходит до деревянного пола, вам следует проконсультироваться со своим поставщиком, чтобы убедиться, что у вас есть правильные спецификации для вашей системы, поскольку могут возникнуть проблемы с растрескиванием или короблением досок, если температура становится слишком высокой.Инвестиции в изоляцию уменьшат накопление тепла и сведут эксплуатационные расходы к минимуму.

Если вы подумываете о системе «теплый пол», поговорите с друзьями, у которых есть похожая система, чтобы узнать, как они будут с ней жить. Часто распространенной причиной отказа от такой системы является неуверенность в том, как с ней работать. Поэтому убедитесь, что вы получили очень четкие инструкции от подрядчика или сантехника по всем аспектам того, как лучше всего использовать систему.

Дениз О’Коннор — архитектор и консультант по дизайну

Лучшие места для установки теплого пола

Вы хотите найти лучший способ обогреть свой дом? Есть несколько вариантов на выбор, когда вы хотите эффективно обогреть свой дом, сохраняя при этом низкие счета за коммунальные услуги.Однако ничто не сравнится с лучистым подогревом пола, также известным как просто «теплый пол». Он создает неповторимую атмосферу роскоши в любом доме. В этот продукт были внесены огромные инновации, которые могут помочь обеспечить комфортную, чистую и дизайнерскую жизнь.

Что такое теплый пол

Лучистое тепло обеспечивает полы теплом, нагревая пол снизу. Они бывают разных типов, чтобы вы могли получить индивидуальный дизайн, который удовлетворит ваши потребности. В большинстве электрических теплых полов используется сеть кабелей, проложенных под полом, нагревая их.Однако благодаря последним технологическим достижениям коврики QuietWarmth используют технологию проводящих чернил для обогрева пола. Это позволяет коврикам быть тоньше кредитной карты. Делает установку чистой и простой без необходимости использования дополнительных грязных самонивелирующихся растворов. Тепло, обеспечиваемое этой конструкцией, равномерно распределяется по всему помещению, что делает их наиболее эффективным вариантом, когда речь идет об отоплении. Нет никаких хлопот в попытках поддерживать в доме постоянную температуру. Тепло может повышаться и понижаться, чтобы поддерживать весь ваш дом в том состоянии, которое предпочитаете вы и ваша семья.

Помимо других преимуществ, эта отопительная система работает бесшумно. Вам не нужно бодрствовать всю ночь из-за жужжащих звуков, которые вы можете слышать от других систем отопления. Его эффективность также связана с тем, что не используются методы движения воздуха, такие как система отопления, вентиляции и кондиционирования воздуха или обогреватель. Движущийся воздух не будет поднимать пыль, а через вентиляционные отверстия не будет проходить тепло. Они часто увеличивают стоимость вашего дома, поскольку полы с подогревом привлекают внимание покупателей как дополнительная роскошь.

Помещения с подогревом полов

Теперь, когда вы знаете о преимуществах лучистого отопления, единственный вопрос заключается в том, где вы можете установить его, чтобы повысить ценность вашего дома. Чаще всего домовладельцы используют лучистое тепло в ванной, спальне и кухне.

Ванная

Нет ничего лучше, чем принять холодную ванну в холодный день при недостаточном отоплении дома. Теперь вы можете не дрожать в ванной и купаться еще комфортнее, установив лучистое тепло.Отопление осуществляется от пола до пола, чтобы обеспечить постоянное и эффективное тепло, когда вы принимаете ванну или готовитесь к новому дню.

С подогревом пола вам потребуется всего около 84 градусов или меньше, чтобы эффективно обогреть комнату. Он потребляет меньше энергии, и в вашей ванной комнате будет поддерживаться равномерная температура без холодных пятен, как при других видах отопления. Вы быстро и удобно достигнете желаемой температуры с лучистым отоплением.

С теплым полом ваши гостевые ванные комнаты также получат больше пространства и свободы.Нет установки радиаторов, которые потребовали бы часть вашей комнаты. Пусть в вашей гостевой ванной комнате будет ощущение класса и роскоши с этим роскошным типом отопления.

Спальня

Для теплого и хорошего ночного отдыха необходимо наличие нескольких факторов. Вы можете спать лучше, если поддерживаете комфортную и постоянную температуру. Система лучистого обогрева пола работает почти со всеми напольными покрытиями, и вы можете использовать ее для любого пола в вашей спальне. Вы получите максимальную отдачу от своих стен и пола, поскольку нагрев работает как для плитки, дерева, камней, досок и многого другого.

Вы также хотите, чтобы спальни вашего ребенка были максимально безопасными и удобными. Лучистый теплый пол не имеет острых краев или горячих поверхностей, которые могут подвергнуть опасности ваших детей. Система отопления надежно спрятана, и ваши дети могут с удовольствием пользоваться своей комнатой и поддерживать в ней оптимальную температуру.

Качество воздуха при лучистом отоплении также лучше, чем при любой другой системе. Вы получите свежий воздух без аллергенов, обеспечив комфортную обстановку в спальне.Еще одной важной особенностью теплых полов является то, что их легко эксплуатировать. Вам не нужно постоянное обслуживание, и вы можете использовать его в течение длительного времени. Будьте спокойны, поскольку вы продолжаете обеспечивать всю свою семью удобной температурой для жизни и сна, поскольку большинство производителей предлагают гарантию до 30 лет.

Кухня

Вы проводите время на кухне, готовя еду и наслаждаясь временем со своей семьей. Кухня – очень деликатная часть дома.В нем есть продукты, которые нуждаются в защите от пыли и микробов. Система «теплый пол» не поднимает пыль, а тепло равномерно распределяется по всем углам помещения. Кроме того, пища может испортиться быстрее, если температура возле вентиляционного отверстия резко возрастет при включении печи. Удобство напольного отопления заключается в том, что температура поддерживается постоянной, и вы уверены, что ваша еда будет такой же свежей, как вы ее оставили.

Хотите чаще пользоваться своим уголком для завтрака? Вместо того, чтобы стоять на холодном полу, пока вы взбиваете яйца и блины, пол с подогревом позволяет вам готовить спокойно.Установив теплый пол сегодня, вы сможете в полной мере насладиться его услугами и преимуществами. Его легко добавить в каждую комнату, а удобство уборки всегда будет поддерживать порядок на вашей кухне.

Заключение

Пол с подогревом стоит ваших вложений. Вы будете наслаждаться его использованием в течение многих лет без необходимости обслуживания системы, сохраняя при этом фантастический внешний вид. Использование лучистого отопления имеет несколько преимуществ, и вы можете наслаждаться постоянной температурой в своем доме, которая обеспечивает комфорт вам и вашей семье независимо от погоды на улице.

Теплый пол с подогревом в торговом центре смешанного назначения и в квартире

Последние новости о нашей квартире смешанного назначения для розничной торговли и лофта на Логан-сквер, которая будет доступна для жилых и коммерческих арендаторов весной. Мартовские иды застали нас со свежеустановленным теплым полом, безрезервуарным водонагревателем и снятой крышей в рамках подготовки к надстройке нашего второго этажа. Как вы можете видеть в нашем временном промежутке, наш бетонный пол был залит, под ним находится наша лучистая система отопления.

ПОЧЕМУ МЫ ЛЮБИМ ИЗЛУЧАЮЩЕЕ ОТОПЛЕНИЕ ПОЛА
Нам нравится лучистое отопление пола по целому ряду причин, главным образом потому, что мы находим его более комфортным видом тепла из-за его близости к людям. У этого также есть то преимущество, что он не обдувает воздух, как методы принудительного воздушного отопления, которые могут усугубить аллергию у жильцов. Он также может сократить или устранить потери энергии за счет уменьшения потерь в воздуховодах, что делает его потенциально более эффективным, чем его аналогичные соседи.

Наши излучающие трубки 7/8″ PEX, они тоньше, но больше, что позволяет излучать больше тепла

Солнечные лучи сквозь открытую крышу нашего многофункционального проекта Diversey, сертифицированный Logan

Наш проточный водонагреватель состоит из двух камер: одной для жилой части первого этажа и одной для лучистого отопления. Отказ от бака повышает эффективность за счет эффективного отключения посредника (бака), который необходимо нагревать в течение дня на случай, если кому-то может понадобиться горячая вода и он захочет ее «сейчас».«Мы планировали, что излучающие трубы не будут находиться под стенами, чтобы они не прокололись во время строительства.

РЕШЕНИЕ ПРОБЛЕМ = ЛУЧШЕЕ РЕШЕНИЕ
Даже самые продуманные планы должны быть гибкими на случай неожиданного изменения маршрута, особенно в архитектуре. Мы обнаружили несколько балок там, где предполагалось построить двор, поэтому нам пришлось переделывать каркас новых стен. Одна из балок образует свес крыши, обрамляющий окна. Выступы полезны при пассивном нагреве и охлаждении.Бросание тени на окно в летний день может серьезно повлиять на то, насколько высоко вы хотите включить кондиционер.

Эскизы того, как балка будет служить навесом для окон

Мы по-прежнему укладываемся в график к дате окончания в мае 2017 года, чему мы очень рады. Весна в Чикаго прекрасна, но весна на площади? Это что-то другое!

Вид сверху на крышу



Ремонт многоквартирного дома, Роттердам, Нидерланды

Устойчивое решение

В голландском городе Роттердам офисное здание 60-х годов было полностью разобрано и перестроено.Проект подразумевал создание новых офисов и добавление еще девяти этажей роскошных апартаментов наверху. Разработчик хотел создать высокоустойчивую климатическую систему с обогревом и комфортным охлаждением. Теплоснабжение здания осуществляется через городскую систему централизованного теплоснабжения. Для достижения желаемого охлаждающего эффекта было разработано индивидуальное решение, предусматривающее забор воды из реки Маас, протекающей прямо вдоль здания. Затем вода подается в теплообменники для охлаждения.

Напольное отопление и охлаждение

Чтобы жители квартир могли наслаждаться максимально комфортным проживанием, было принято решение использовать подогрев пола. В теплые месяцы года эта система также может способствовать охлаждению квартир. Ручное переключение с режима обогрева на охлаждение гарантирует, что нагрев и охлаждение не могут работать одновременно, и позволяет избежать нерационального использования энергии.

Требуется гибкость

Во всех квартирах использовались ненесущие каркасные стены, чтобы дать будущим владельцам возможность гибко обустраивать планировку комнат в соответствии со своими личными предпочтениями.Этот выбор дизайна означал, что регуляторы температуры в каждой из комнат должны были легко перемещаться.

Беспроводное управление

Решение Danfoss с использованием беспроводной системы управления CF2 было выбрано для соответствия требованиям инновационной концепции дизайна. Это позволило устанавливать температуру индивидуально в каждой комнате. Кроме того, беспроводные термостаты CF-R обеспечили необходимую гибкость для возможных будущих изменений планировки помещений в квартирах.Благодаря двусторонней связи между комнатными термостатами и центральным мастер-контроллером на частоте 868,42 МГц беспроводная система чрезвычайно надежна.

Шкаф поквартирный

Системы отопления и охлаждения входят в квартиру и подключаются к коллектору. Ручной переключатель позволяет жильцам квартиры выбирать между управлением отоплением или охлаждением. CF2 содержит несколько функций для оптимизации управления системами охлаждения пола, а главный контроллер CF-MC автоматически открывает или закрывает электрические приводы.Каждый управляется одним из комнатных термостатов CF-R.

Страна: 9 Нидерланды 6 Тип здания 6 Квартиры
Год зданий: 2012

    Размер: 36 x 210 M2
    Тепловой эмиттер: ROTELOOR Отопление
      Cool Emitter: Подохрение Охлаждение
      Тип управления : CF2 (CF-MC, CF-RD, CF-RS, CF-EA)
      Источник тепла: Централизованное теплоснабжение
      Источник охлаждения: Речная вода
      Название компании:  Jupiter Vloerverwarming Benelux BV 8 Company Industry 90 :
       Конструкция теплых полов
      Имя частного потребителя:  Г-н.

Related Post

2022 © Все права защищены.
