Штробление стен под проводку своими руками

Проведение капитального ремонта, перепланировки, новое строительство дома или хозяйственного помещения связаны с вопросом подведения или переноса розеток, выключателей, прокладкой нового кабеля, маскировкой трубопроводных систем. В стеновую панель прячут все коммуникации размером до 1/3 толщины перекрытия.

Оглавление:

  1. Обзор инструментов для штробления стен под проводку
  2. Советы профессиональных мастеров о правилах штробления стен под проводку своими руками
  3. Технологии штробления стен под проводку
  4. Некоторые правила штробления в бетонной стене
  5. Работы по штроблению в несущей стене
  6. Монтаж проводов в штробу и установка розеток

Обзор инструментов для штробления стен под проводку

  • Классический инструмент – молоток и стамеска. Вариант пригоден для долбления недлинных канавок в мягком податливом объеме.
    Использовать данный способ для бетона или кирпича не рационально. Недостатки: большие трудозатраты, длительное ведение работы, окончательный результат низкого качества.
  • Перфоратор со специальной насадкой. Выполняются работы в твердом объеме, армированном бетоне и кирпиче. Окончательный результат среднего качества: края канавок неровные, со сколами, требуется дополнительная доработка. Недостаток инструмента – издает высокий уровень шума более 100 дБ.
  • Болгарка с алмазным диском. Отличный вариант, идеальное качество штробы. Недостаток варианта – несоразмерное к качеству выделение пыли. Достоинства: идеальный результат, быстрое выполнение работы, продуктивность, малобюджетный метод. Простой в пользовании инструмент.
  • Штроборез. Считается наилучшим вариантом для прокладки проводки в стенах. Аппарат идет в комплекте со сменными дисками, с пылеуловителем. Недостаток метода: дорогостоящий инструмент.

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

  • Несущие стеновые конструкции, плиты перекрытия, горизонтальные швы – неподходящие объекты для прокладки проводки.
  • При составлении чертежа прокладки проводки учитывают важное условие – провода располагаются строго по горизонтали или вертикали. Ведение штробы намечается на поверхности уровнем или отвесом.
  • Горизонтальную прокладку проводов производят, выдерживая расстояние в 15 см от плиты перекрытия.
  • В конструкциях от 8 см провод прокладывается по кратчайшему пути.
  • Проводку не прокладывают в углах, впритык к оконным или дверным проемам. Рекомендуемое расстояние от таких мест к штробам не меньше 100 мм.
  • Для прокладки проводки в старых стенах производят проверку мест возможного прохождения токонесущего кабеля. Используют для контроля отвертку-индикатор или искатель.

Технологии штробления стен под проводку

Прокладка проводки в бетоне выполняется на раннем этапе ремонтных работ. Шторобление в заселенном помещении нежелательно из-за большой концентрации цементной пыли. Подготовка к работе в жилой комнате предусматривает плотную консервацию оргтехники, мебели, цветов, наличие строительного пылесоса для уборки мусора и пыли.

До начала работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Технологий штробления бетона несколько:

  • Штробление с помощью молотка и зубила. Процесс для простоты разбивается на несколько этапов. На первом этапе зубилом отмечается углубление по краям штрабы на ширину одно или двух его остриев. Далее зубило ставится поперечно борозде и одна его часть вбивается в стену с помощью молотка. Вначале снимается верхний слой по разметке, а после углубляют сделанную канавку на 25 мм по всей ее протяженности. Данная последовательность действий не столь важна, так как допускается углубление сразу во время проделывания канавки. Этот способ совершенно не подходит для штробления бетонных стен под проводку, так как материал является слишком твердым для ручного изготовления отверстий.

  • Следующий способ – штробление стен под проводку перфоратором. Работы начинаются с разметки необходимого участка. Необходимые для выполнения штробы насадки – бур небольшой длины и лопатка. По всей протяженности линии, по которой будет выполняться штроба, делают отверстия глубиной 25 мм. От каждого сделанного отверстия отступают 10-15 мм и делают следующее. Далее по готовым отверстиям делают канаву. При ее обустройстве лопатку не ставят поперек намеченной линии, так как это приводит к откалыванию лишних кусков покрытия стены. С помощью перфоратора изготавливается канавка под проводку нужной ширины и глубины, и показатели эти получаются очень точными. Единственный недостаток – края штробы часто получаются рваными, она имеет не очень аккуратный внешний вид. При помощи перфоратора штробление проводится максимально быстро и аккуратно.
  • Штробление стен под проводку болгаркой. Для выполнения данных работ понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которые с данными видами материалов справляются с трудом. Даже если работа будет проводиться по штукатурке, алмазный диск сделает канавку быстрей и проще. В начале работ размечают необходимые линии, затем по разметке делают две параллельные линии, ширина между которыми равна необходимой ширине штробы. Между готовыми надрезами выбивают канавку любым удобным инструментом – зубилом или перфоратором. Канавка выбивается до необходимой глубины. Данный способ отличается от двух предыдущих только использованием болгарки, которая значительно облегчает процесс изготовления надрезов для штробы. Во время выпиливания надрезов болгаркой выделяется большое количество пыли. Рекомендуется применять для сбора пыли промышленный пылесос или же просто обезопасить все предметы в комнате от попадания на них строительного мусора.
  • Изготовление канавки для проводки с помощью штробореза. Как следует из самого названия данного инструмента, он предназначен как раз для изготовления штроб и применяется профессиональными строителями. Штроборез похож на модифицированную версию болгарки, он имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Кожух инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут вырезать канавку. Часто инструмент имеет на кожухе специальный отвод для пыли, к которому крепится труба пылесоса. Штробление проводится легко и быстро, при этом веделяется небольшое количество пыли. Когда готовы порезы по краям штробы, лишний материал между ними выбивают перфоратором или зубилом. Недостатком использования штробореза является то, что на штробление стен под проводку цена увеличивается, если применять этот аппарат. Стоит он достаточно дорого, а применяется только для специализированных работ. Для бытового штробления лучше всего останавливать свой выбор на том варианте, для которого имеются в наличии все необходимые инструменты.

Окончание работ имеет одинаковые действия, независимо от того, какая технология применялась для изготовления штробы. Когда канавка полностью готова, ее очищают от строительной пыли пылесосом или веником. Очищенную от мусора канавку обрабатывают грунтовкой.

Прокладка кабеля в стену – это еще один сложный технологический процесс, к которому необходимо подойти с максимальным вниманием. Проложенный кабель фиксируют в штробе и заделывают ее штукатуркой, шпаклевкой или гипсом.

Некоторые правила штробления в бетонной стене

Большинство строений выполняется из бетона, потому при прокладке в стене электрических коммуникаций чаще всего приходится иметь дело именно с этим материалом. Общий принцип работы по бетону ничем не отличается от описанных выше технологий. Для него подходят все описанные инструменты, кроме зубила. Однако существуют некоторые общие правила штробления по бетону.

При выборе технологии штробления, выбирая между вариантом выполнения работ болгаркой или перфоратором, лучше остановиться на втором варианте. Перфораторы являются более мощными машинами, которые рассчитаны на работу по твердым поверхностям. К тому же при изготовлении отверстий не будет выделяться такого количества пыли, как от работы с болгаркой. Работы в многоэтажных домах рекомендуется выполнять в дневное время и только по будним дням.

Уровень шума от перфоратора настолько велик, что его работу будет хорошо слышно даже через несколько перекрытий.

Во время работа рекомендуется воспользоваться услугами помощника, который увлажнит рабочую поверхность при выполнении отверстий. Данный способ широко применяют строители, он позволяет снизить количество разлетающейся по помещению пыли. Недостаток такого метода – сложность выполнения работы, влажная стена менее поддается штроблению.

Для работы по бетону строители не рекомендуют использовать штроборез, так как в данной поверхности он не удалит значительной части материала и за ним придется дочищать остатки перфоратором. Потому для облегчения работ по бетону перфоратор сразу используют как основной инструмент.

Работы по штроблению в несущей стене

Возможность проведения работ по штроблению в несущей стене – это спорный вопрос. Законом и всеми архитектурными нормами запрещено проводить в несущей перегородке какие-либо работы, которые ослабляют ее несущую способность. Штробление же относится к такому типу работ. Во время снятия верхнего слоя оголяется арматура, она становится подверженной различным воздействиям и образованию коррозии. Если же начинается коррозия арматуры, ослабляется вся конструкция дома.

Для проведения таких работ в несущей стене, необходимо получить на это специальное разрешение. Если речь идет о панельном доме, то, скорее всего, в разрешении на работы будет отказано. В кирпичных домах такие работы чаще всего разрешают. После получения бумаг все работы выполняются очень осторожно, чтобы снизить ущерб стене до минимального уровня. Чтобы определить место расположения в стене элементов арматуры, используют стандартный металлоискатель. Более подробно рассказывает о том, как выполняется штробление стен под проводку, видео в конце статьи.

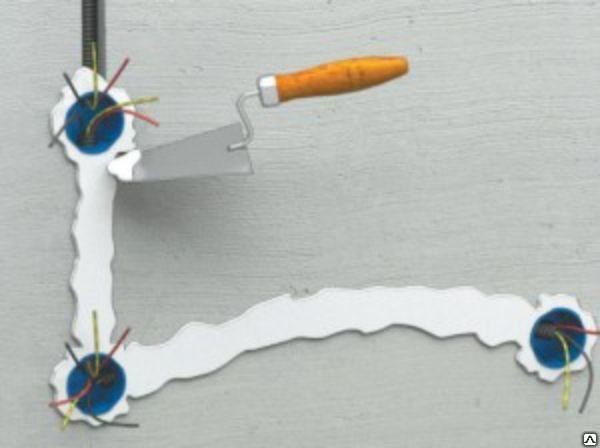

Монтаж проводов в штробу и установка розеток

Провода в штробу укладываются двумя способами. Первый предусматривает укладку кабель-каналов для проводки. В таком случае вначале укладывают в штробу саму трубу, а затем через нее тянут провода к месту размещения розеток или включателей. Провод в трубу затягивают с помощью плотной стальной проволоки. Если монтаж проводов проводится без использования трубы, то их фиксируют в канавке с помощью гипса, штукатурки или шпаклевки. Подведенные к подрозетникам провода подрезают, оставляя длину в 10-15 см, оставленный конец заправляется в отверстие для розетки.

Наиболее удобный монтаж розеток – блоками в одну рамку. В один блок размещают не только электрические розетки, но и разъемы для кабельного телевидения, телефона, интернета и т.д. Такие блоки позволяют значительно экономить место и создавать привлекательный эстетичный технический уголок в комнате. Блоки монтируют на специальные защелки, их объединяют еще до монтажа, и лишь затем цельным блоком устанавливают в подготовленные отверстия.

Отверстия для блока высверливаются цельными, между ними оставляют промежуток не более 1 мм, а центральные перегородки убирают. Таким образом блок монтируется в стену целиком. Рамки и металлические каркасы розеток должны плотно соприкасаться друг с другом. После оборудования блока и подведения к нему коммуникаций устанавливают пластиковые рамки розеток. Данная работа проводится после укладки отелочных материалов на стену, так как рамка розетки призвана скрыть все недостатки декорирующих элементов. При оклейке обоями под розетку заворачиваются их края, если же проводится окраска стены, то накладка скроет швы и сколы на месте изготовления проема для розеток.

Для установки распределительного щита штробят в стене отверстие прямоугольной формы. Размер отверстия в глубину, по ширине и по высоте подгоняют под размер будущего щита, оставляя небольшой запас. В нише сначала устанавливают корпус щита, его фиксируют раствором с гипсом. На данном этапе установка скрытой проводки считается завершенной. Оборудование распределительного щита относится к электрическим работам и проводится с учетом правил из руководства по эксплуатации.

Штробление стен под проводку своими руками

Проведение капитального ремонта, перепланировки, новое строительство дома или хозяйственного помещения связаны с вопросом подведения или переноса розеток, выключателей, прокладкой нового кабеля, маскировкой трубопроводных систем. В стеновую панель прячут все коммуникации размером до 1/3 толщины перекрытия.

Оглавление:

  1. Обзор инструментов для штробления стен под проводку
  2. Советы профессиональных мастеров о правилах штробления стен под проводку своими руками
  3. Технологии штробления стен под проводку
  4. Некоторые правила штробления в бетонной стене
  5. Работы по штроблению в несущей стене
  6. Монтаж проводов в штробу и установка розеток

Обзор инструментов для штробления стен под проводку

  • Классический инструмент – молоток и стамеска. Вариант пригоден для долбления недлинных канавок в мягком податливом объеме. Использовать данный способ для бетона или кирпича не рационально. Недостатки: большие трудозатраты, длительное ведение работы, окончательный результат низкого качества.
  • Перфоратор со специальной насадкой. Выполняются работы в твердом объеме, армированном бетоне и кирпиче. Окончательный результат среднего качества: края канавок неровные, со сколами, требуется дополнительная доработка. Недостаток инструмента – издает высокий уровень шума более 100 дБ.
  • Болгарка с алмазным диском. Отличный вариант, идеальное качество штробы. Недостаток варианта – несоразмерное к качеству выделение пыли. Достоинства: идеальный результат, быстрое выполнение работы, продуктивность, малобюджетный метод. Простой в пользовании инструмент.
  • Штроборез. Считается наилучшим вариантом для прокладки проводки в стенах. Аппарат идет в комплекте со сменными дисками, с пылеуловителем. Недостаток метода: дорогостоящий инструмент.

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

  • Несущие стеновые конструкции, плиты перекрытия, горизонтальные швы – неподходящие объекты для прокладки проводки.
  • При составлении чертежа прокладки проводки учитывают важное условие – провода располагаются строго по горизонтали или вертикали. Ведение штробы намечается на поверхности уровнем или отвесом.
  • Горизонтальную прокладку проводов производят, выдерживая расстояние в 15 см от плиты перекрытия.
  • В конструкциях от 8 см провод прокладывается по кратчайшему пути.
  • Проводку не прокладывают в углах, впритык к оконным или дверным проемам. Рекомендуемое расстояние от таких мест к штробам не меньше 100 мм.
  • Для прокладки проводки в старых стенах производят проверку мест возможного прохождения токонесущего кабеля. Используют для контроля отвертку-индикатор или искатель.

Технологии штробления стен под проводку

Прокладка проводки в бетоне выполняется на раннем этапе ремонтных работ. Шторобление в заселенном помещении нежелательно из-за большой концентрации цементной пыли. Подготовка к работе в жилой комнате предусматривает плотную консервацию оргтехники, мебели, цветов, наличие строительного пылесоса для уборки мусора и пыли. До начала работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Технологий штробления бетона несколько:

  • Штробление с помощью молотка и зубила. Процесс для простоты разбивается на несколько этапов. На первом этапе зубилом отмечается углубление по краям штрабы на ширину одно или двух его остриев. Далее зубило ставится поперечно борозде и одна его часть вбивается в стену с помощью молотка. Вначале снимается верхний слой по разметке, а после углубляют сделанную канавку на 25 мм по всей ее протяженности. Данная последовательность действий не столь важна, так как допускается углубление сразу во время проделывания канавки. Этот способ совершенно не подходит для штробления бетонных стен под проводку, так как материал является слишком твердым для ручного изготовления отверстий.

  • Следующий способ – штробление стен под проводку перфоратором. Работы начинаются с разметки необходимого участка. Необходимые для выполнения штробы насадки – бур небольшой длины и лопатка. По всей протяженности линии, по которой будет выполняться штроба, делают отверстия глубиной 25 мм. От каждого сделанного отверстия отступают 10-15 мм и делают следующее. Далее по готовым отверстиям делают канаву. При ее обустройстве лопатку не ставят поперек намеченной линии, так как это приводит к откалыванию лишних кусков покрытия стены. С помощью перфоратора изготавливается канавка под проводку нужной ширины и глубины, и показатели эти получаются очень точными. Единственный недостаток – края штробы часто получаются рваными, она имеет не очень аккуратный внешний вид. При помощи перфоратора штробление проводится максимально быстро и аккуратно.
  • Штробление стен под проводку болгаркой. Для выполнения данных работ понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которые с данными видами материалов справляются с трудом. Даже если работа будет проводиться по штукатурке, алмазный диск сделает канавку быстрей и проще. В начале работ размечают необходимые линии, затем по разметке делают две параллельные линии, ширина между которыми равна необходимой ширине штробы. Между готовыми надрезами выбивают канавку любым удобным инструментом – зубилом или перфоратором. Канавка выбивается до необходимой глубины. Данный способ отличается от двух предыдущих только использованием болгарки, которая значительно облегчает процесс изготовления надрезов для штробы. Во время выпиливания надрезов болгаркой выделяется большое количество пыли. Рекомендуется применять для сбора пыли промышленный пылесос или же просто обезопасить все предметы в комнате от попадания на них строительного мусора.
  • Изготовление канавки для проводки с помощью штробореза. Как следует из самого названия данного инструмента, он предназначен как раз для изготовления штроб и применяется профессиональными строителями. Штроборез похож на модифицированную версию болгарки, он имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Кожух инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут вырезать канавку. Часто инструмент имеет на кожухе специальный отвод для пыли, к которому крепится труба пылесоса. Штробление проводится легко и быстро, при этом веделяется небольшое количество пыли. Когда готовы порезы по краям штробы, лишний материал между ними выбивают перфоратором или зубилом. Недостатком использования штробореза является то, что на штробление стен под проводку цена увеличивается, если применять этот аппарат. Стоит он достаточно дорого, а применяется только для специализированных работ. Для бытового штробления лучше всего останавливать свой выбор на том варианте, для которого имеются в наличии все необходимые инструменты.

Окончание работ имеет одинаковые действия, независимо от того, какая технология применялась для изготовления штробы. Когда канавка полностью готова, ее очищают от строительной пыли пылесосом или веником. Очищенную от мусора канавку обрабатывают грунтовкой. Прокладка кабеля в стену – это еще один сложный технологический процесс, к которому необходимо подойти с максимальным вниманием. Проложенный кабель фиксируют в штробе и заделывают ее штукатуркой, шпаклевкой или гипсом.

Некоторые правила штробления в бетонной стене

Большинство строений выполняется из бетона, потому при прокладке в стене электрических коммуникаций чаще всего приходится иметь дело именно с этим материалом. Общий принцип работы по бетону ничем не отличается от описанных выше технологий. Для него подходят все описанные инструменты, кроме зубила. Однако существуют некоторые общие правила штробления по бетону.

При выборе технологии штробления, выбирая между вариантом выполнения работ болгаркой или перфоратором, лучше остановиться на втором варианте. Перфораторы являются более мощными машинами, которые рассчитаны на работу по твердым поверхностям. К тому же при изготовлении отверстий не будет выделяться такого количества пыли, как от работы с болгаркой. Работы в многоэтажных домах рекомендуется выполнять в дневное время и только по будним дням. Уровень шума от перфоратора настолько велик, что его работу будет хорошо слышно даже через несколько перекрытий.

Во время работа рекомендуется воспользоваться услугами помощника, который увлажнит рабочую поверхность при выполнении отверстий. Данный способ широко применяют строители, он позволяет снизить количество разлетающейся по помещению пыли. Недостаток такого метода – сложность выполнения работы, влажная стена менее поддается штроблению.

Для работы по бетону строители не рекомендуют использовать штроборез, так как в данной поверхности он не удалит значительной части материала и за ним придется дочищать остатки перфоратором. Потому для облегчения работ по бетону перфоратор сразу используют как основной инструмент.

Работы по штроблению в несущей стене

Возможность проведения работ по штроблению в несущей стене – это спорный вопрос. Законом и всеми архитектурными нормами запрещено проводить в несущей перегородке какие-либо работы, которые ослабляют ее несущую способность. Штробление же относится к такому типу работ. Во время снятия верхнего слоя оголяется арматура, она становится подверженной различным воздействиям и образованию коррозии. Если же начинается коррозия арматуры, ослабляется вся конструкция дома.

Для проведения таких работ в несущей стене, необходимо получить на это специальное разрешение. Если речь идет о панельном доме, то, скорее всего, в разрешении на работы будет отказано. В кирпичных домах такие работы чаще всего разрешают. После получения бумаг все работы выполняются очень осторожно, чтобы снизить ущерб стене до минимального уровня. Чтобы определить место расположения в стене элементов арматуры, используют стандартный металлоискатель. Более подробно рассказывает о том, как выполняется штробление стен под проводку, видео в конце статьи.

Монтаж проводов в штробу и установка розеток

Провода в штробу укладываются двумя способами. Первый предусматривает укладку кабель-каналов для проводки. В таком случае вначале укладывают в штробу саму трубу, а затем через нее тянут провода к месту размещения розеток или включателей. Провод в трубу затягивают с помощью плотной стальной проволоки. Если монтаж проводов проводится без использования трубы, то их фиксируют в канавке с помощью гипса, штукатурки или шпаклевки. Подведенные к подрозетникам провода подрезают, оставляя длину в 10-15 см, оставленный конец заправляется в отверстие для розетки.

Наиболее удобный монтаж розеток – блоками в одну рамку. В один блок размещают не только электрические розетки, но и разъемы для кабельного телевидения, телефона, интернета и т.д. Такие блоки позволяют значительно экономить место и создавать привлекательный эстетичный технический уголок в комнате. Блоки монтируют на специальные защелки, их объединяют еще до монтажа, и лишь затем цельным блоком устанавливают в подготовленные отверстия.

Отверстия для блока высверливаются цельными, между ними оставляют промежуток не более 1 мм, а центральные перегородки убирают. Таким образом блок монтируется в стену целиком. Рамки и металлические каркасы розеток должны плотно соприкасаться друг с другом. После оборудования блока и подведения к нему коммуникаций устанавливают пластиковые рамки розеток. Данная работа проводится после укладки отелочных материалов на стену, так как рамка розетки призвана скрыть все недостатки декорирующих элементов. При оклейке обоями под розетку заворачиваются их края, если же проводится окраска стены, то накладка скроет швы и сколы на месте изготовления проема для розеток.

Для установки распределительного щита штробят в стене отверстие прямоугольной формы. Размер отверстия в глубину, по ширине и по высоте подгоняют под размер будущего щита, оставляя небольшой запас. В нише сначала устанавливают корпус щита, его фиксируют раствором с гипсом. На данном этапе установка скрытой проводки считается завершенной. Оборудование распределительного щита относится к электрическим работам и проводится с учетом правил из руководства по эксплуатации.

Штробление стен под проводку своими руками

Проведение капитального ремонта, перепланировки, новое строительство дома или хозяйственного помещения связаны с вопросом подведения или переноса розеток, выключателей, прокладкой нового кабеля, маскировкой трубопроводных систем. В стеновую панель прячут все коммуникации размером до 1/3 толщины перекрытия.

Оглавление:

  1. Обзор инструментов для штробления стен под проводку
  2. Советы профессиональных мастеров о правилах штробления стен под проводку своими руками
  3. Технологии штробления стен под проводку
  4. Некоторые правила штробления в бетонной стене
  5. Работы по штроблению в несущей стене
  6. Монтаж проводов в штробу и установка розеток

Обзор инструментов для штробления стен под проводку

  • Классический инструмент – молоток и стамеска. Вариант пригоден для долбления недлинных канавок в мягком податливом объеме. Использовать данный способ для бетона или кирпича не рационально. Недостатки: большие трудозатраты, длительное ведение работы, окончательный результат низкого качества.
  • Перфоратор со специальной насадкой. Выполняются работы в твердом объеме, армированном бетоне и кирпиче. Окончательный результат среднего качества: края канавок неровные, со сколами, требуется дополнительная доработка. Недостаток инструмента – издает высокий уровень шума более 100 дБ.
  • Болгарка с алмазным диском. Отличный вариант, идеальное качество штробы. Недостаток варианта – несоразмерное к качеству выделение пыли. Достоинства: идеальный результат, быстрое выполнение работы, продуктивность, малобюджетный метод. Простой в пользовании инструмент.
  • Штроборез. Считается наилучшим вариантом для прокладки проводки в стенах. Аппарат идет в комплекте со сменными дисками, с пылеуловителем. Недостаток метода: дорогостоящий инструмент.

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

  • Несущие стеновые конструкции, плиты перекрытия, горизонтальные швы – неподходящие объекты для прокладки проводки.
  • При составлении чертежа прокладки проводки учитывают важное условие – провода располагаются строго по горизонтали или вертикали. Ведение штробы намечается на поверхности уровнем или отвесом.
  • Горизонтальную прокладку проводов производят, выдерживая расстояние в 15 см от плиты перекрытия.
  • В конструкциях от 8 см провод прокладывается по кратчайшему пути.
  • Проводку не прокладывают в углах, впритык к оконным или дверным проемам. Рекомендуемое расстояние от таких мест к штробам не меньше 100 мм.
  • Для прокладки проводки в старых стенах производят проверку мест возможного прохождения токонесущего кабеля. Используют для контроля отвертку-индикатор или искатель.

Технологии штробления стен под проводку

Прокладка проводки в бетоне выполняется на раннем этапе ремонтных работ. Шторобление в заселенном помещении нежелательно из-за большой концентрации цементной пыли. Подготовка к работе в жилой комнате предусматривает плотную консервацию оргтехники, мебели, цветов, наличие строительного пылесоса для уборки мусора и пыли. До начала работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Технологий штробления бетона несколько:

  • Штробление с помощью молотка и зубила. Процесс для простоты разбивается на несколько этапов. На первом этапе зубилом отмечается углубление по краям штрабы на ширину одно или двух его остриев. Далее зубило ставится поперечно борозде и одна его часть вбивается в стену с помощью молотка. Вначале снимается верхний слой по разметке, а после углубляют сделанную канавку на 25 мм по всей ее протяженности. Данная последовательность действий не столь важна, так как допускается углубление сразу во время проделывания канавки. Этот способ совершенно не подходит для штробления бетонных стен под проводку, так как материал является слишком твердым для ручного изготовления отверстий.

  • Следующий способ – штробление стен под проводку перфоратором. Работы начинаются с разметки необходимого участка. Необходимые для выполнения штробы насадки – бур небольшой длины и лопатка. По всей протяженности линии, по которой будет выполняться штроба, делают отверстия глубиной 25 мм. От каждого сделанного отверстия отступают 10-15 мм и делают следующее. Далее по готовым отверстиям делают канаву. При ее обустройстве лопатку не ставят поперек намеченной линии, так как это приводит к откалыванию лишних кусков покрытия стены. С помощью перфоратора изготавливается канавка под проводку нужной ширины и глубины, и показатели эти получаются очень точными. Единственный недостаток – края штробы часто получаются рваными, она имеет не очень аккуратный внешний вид. При помощи перфоратора штробление проводится максимально быстро и аккуратно.
  • Штробление стен под проводку болгаркой. Для выполнения данных работ понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которые с данными видами материалов справляются с трудом. Даже если работа будет проводиться по штукатурке, алмазный диск сделает канавку быстрей и проще. В начале работ размечают необходимые линии, затем по разметке делают две параллельные линии, ширина между которыми равна необходимой ширине штробы. Между готовыми надрезами выбивают канавку любым удобным инструментом – зубилом или перфоратором. Канавка выбивается до необходимой глубины. Данный способ отличается от двух предыдущих только использованием болгарки, которая значительно облегчает процесс изготовления надрезов для штробы. Во время выпиливания надрезов болгаркой выделяется большое количество пыли. Рекомендуется применять для сбора пыли промышленный пылесос или же просто обезопасить все предметы в комнате от попадания на них строительного мусора.
  • Изготовление канавки для проводки с помощью штробореза. Как следует из самого названия данного инструмента, он предназначен как раз для изготовления штроб и применяется профессиональными строителями. Штроборез похож на модифицированную версию болгарки, он имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Кожух инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут вырезать канавку. Часто инструмент имеет на кожухе специальный отвод для пыли, к которому крепится труба пылесоса. Штробление проводится легко и быстро, при этом веделяется небольшое количество пыли. Когда готовы порезы по краям штробы, лишний материал между ними выбивают перфоратором или зубилом. Недостатком использования штробореза является то, что на штробление стен под проводку цена увеличивается, если применять этот аппарат. Стоит он достаточно дорого, а применяется только для специализированных работ. Для бытового штробления лучше всего останавливать свой выбор на том варианте, для которого имеются в наличии все необходимые инструменты.

Окончание работ имеет одинаковые действия, независимо от того, какая технология применялась для изготовления штробы. Когда канавка полностью готова, ее очищают от строительной пыли пылесосом или веником. Очищенную от мусора канавку обрабатывают грунтовкой. Прокладка кабеля в стену – это еще один сложный технологический процесс, к которому необходимо подойти с максимальным вниманием. Проложенный кабель фиксируют в штробе и заделывают ее штукатуркой, шпаклевкой или гипсом.

Некоторые правила штробления в бетонной стене

Большинство строений выполняется из бетона, потому при прокладке в стене электрических коммуникаций чаще всего приходится иметь дело именно с этим материалом. Общий принцип работы по бетону ничем не отличается от описанных выше технологий. Для него подходят все описанные инструменты, кроме зубила. Однако существуют некоторые общие правила штробления по бетону.

При выборе технологии штробления, выбирая между вариантом выполнения работ болгаркой или перфоратором, лучше остановиться на втором варианте. Перфораторы являются более мощными машинами, которые рассчитаны на работу по твердым поверхностям. К тому же при изготовлении отверстий не будет выделяться такого количества пыли, как от работы с болгаркой. Работы в многоэтажных домах рекомендуется выполнять в дневное время и только по будним дням. Уровень шума от перфоратора настолько велик, что его работу будет хорошо слышно даже через несколько перекрытий.

Во время работа рекомендуется воспользоваться услугами помощника, который увлажнит рабочую поверхность при выполнении отверстий. Данный способ широко применяют строители, он позволяет снизить количество разлетающейся по помещению пыли. Недостаток такого метода – сложность выполнения работы, влажная стена менее поддается штроблению.

Для работы по бетону строители не рекомендуют использовать штроборез, так как в данной поверхности он не удалит значительной части материала и за ним придется дочищать остатки перфоратором. Потому для облегчения работ по бетону перфоратор сразу используют как основной инструмент.

Работы по штроблению в несущей стене

Возможность проведения работ по штроблению в несущей стене – это спорный вопрос. Законом и всеми архитектурными нормами запрещено проводить в несущей перегородке какие-либо работы, которые ослабляют ее несущую способность. Штробление же относится к такому типу работ. Во время снятия верхнего слоя оголяется арматура, она становится подверженной различным воздействиям и образованию коррозии. Если же начинается коррозия арматуры, ослабляется вся конструкция дома.

Для проведения таких работ в несущей стене, необходимо получить на это специальное разрешение. Если речь идет о панельном доме, то, скорее всего, в разрешении на работы будет отказано. В кирпичных домах такие работы чаще всего разрешают. После получения бумаг все работы выполняются очень осторожно, чтобы снизить ущерб стене до минимального уровня. Чтобы определить место расположения в стене элементов арматуры, используют стандартный металлоискатель. Более подробно рассказывает о том, как выполняется штробление стен под проводку, видео в конце статьи.

Монтаж проводов в штробу и установка розеток

Провода в штробу укладываются двумя способами. Первый предусматривает укладку кабель-каналов для проводки. В таком случае вначале укладывают в штробу саму трубу, а затем через нее тянут провода к месту размещения розеток или включателей. Провод в трубу затягивают с помощью плотной стальной проволоки. Если монтаж проводов проводится без использования трубы, то их фиксируют в канавке с помощью гипса, штукатурки или шпаклевки. Подведенные к подрозетникам провода подрезают, оставляя длину в 10-15 см, оставленный конец заправляется в отверстие для розетки.

Наиболее удобный монтаж розеток – блоками в одну рамку. В один блок размещают не только электрические розетки, но и разъемы для кабельного телевидения, телефона, интернета и т.д. Такие блоки позволяют значительно экономить место и создавать привлекательный эстетичный технический уголок в комнате. Блоки монтируют на специальные защелки, их объединяют еще до монтажа, и лишь затем цельным блоком устанавливают в подготовленные отверстия.

Отверстия для блока высверливаются цельными, между ними оставляют промежуток не более 1 мм, а центральные перегородки убирают. Таким образом блок монтируется в стену целиком. Рамки и металлические каркасы розеток должны плотно соприкасаться друг с другом. После оборудования блока и подведения к нему коммуникаций устанавливают пластиковые рамки розеток. Данная работа проводится после укладки отелочных материалов на стену, так как рамка розетки призвана скрыть все недостатки декорирующих элементов. При оклейке обоями под розетку заворачиваются их края, если же проводится окраска стены, то накладка скроет швы и сколы на месте изготовления проема для розеток.

Для установки распределительного щита штробят в стене отверстие прямоугольной формы. Размер отверстия в глубину, по ширине и по высоте подгоняют под размер будущего щита, оставляя небольшой запас. В нише сначала устанавливают корпус щита, его фиксируют раствором с гипсом. На данном этапе установка скрытой проводки считается завершенной. Оборудование распределительного щита относится к электрическим работам и проводится с учетом правил из руководства по эксплуатации.

Штробление стен под проводку в Санкт-Петербурге (СПб) цена за метр

 Одна из самых трудоемких операций – это подготовление углублений под подрозетники. Опыт мастеров подсказывает, что лучше всего подходит для штробления алмазная коронка безударного типа, буровые коронки ударного типа, либо стенорезы. Чаще всего, стенорез будет самым оптимальным выбором, потому что справляется с любым типом стен, от гипсокартона, до бетона. Второй причиной выбора именно стенореза – деликатное отношение к поверхности. Он поможет сделать красивые отверстия, без грубых неровностей.

При штроблении стен под проводку, обязательно нужно помнить о том, что выполняется она строго горизонтально и вертикально.

Как можно понять, штробление стен очень тонкий и сложный процесс, начиная с выбора инструмента, заканчивая шпаклевочными работами. Скупой платит дважды, поэтому, лучше сразу вызвать мастера, который подготовит для вас смету и сделает дело правильно, опираясь на свой большой опыт. Также, мы поможем вам сэкономить на покупке дорого инструмента, так как у наших мастеров весь инвентарь обновляется и пополняется каждый год.

К нам обращаются и вызывают мастеров для штробления стен под проводку, под розетки в бетоне, для штробления кирпичных стен и для выполнения любых других работ. Если вы из Спб, то мы с удовольствием приедем к вам и поможем справиться с нелегкой задачей! Преимуществом нашей компании будет:

  • Выполнение любых видов работ
  • Оперативный выезд по заявкам
  • Обслуживание всех районов Спб и Ленинградской области
  • Бесплатные консультации и выезд специалистов
  • Гарантии качества



Цена за метр штробления стен под проводку в Санкт-Петербурге

Цена на штробление стен под проводку рассчитывается индивидуально с каждым клиентом, потому что она высчитывается по метрам. Вы можете позвонить нам, чтобы мы отправили к вам на выезд мастера, для подведения сметы. Вы также, можете подсчитать примерный метраж сами, но точную цену может назвать только мастер, приехавший на место.

Дополнительно, мы предлагаем такие услуги как:

  • Штробление выемки под скрытую розетку, выключатель и распаечную коробку;
  • Штробление ниши под электрощит;
  • Помимо штробления стен, работаем с потолком, в особых случаях и с полом;

Есть небольшой нюанс, если у вас в помещении еще не выполнен ремонт, тогда цена за работу будет меньше.

Проще всего вам будет позвонить или оставить нам заявку, мы бесплатно проконсультируем вас и ответим на все интересующие вопросы.



Штробление стен под проводку в СПб

Никто не любит, когда провода торчат наружу, тем самым, портя окружающий интерьер. Штробление стен помогает убрать всю электропроводку и трубы во внутрь стен. Плюс к тому, такой способ обеспечивает более надежную изоляцию электрики.

Компания “Услуги электрика” предлагает вам надежный способ начать ремонт в квартире со штробления стен под проводку в Санкт-Петербурге. Мы аккуратно и безопасно спрячем всю электропроводку, обязательно правильно изолируем и профессионально заштукатурим.

Наши специалисты – опытные электрики с большим стажем работы. Они выполняли и выполняют самую сложную работу по штроблению стен. Берутся за тяжелые участки, где приходится проводить штробу наискосок вдоль лестницы, проводя провода с первого этажа на второй, к примеру, в частных домах.

Наши основные цели это:

  • Качественное штробление без изъянов
  • Гарантийное обслуживание
  • Обеспечение безопасных условий
  • Оперативная помощь
  • Ведение проекта от начала и до заключительного конца

Если вы обращаетесь к нам, то мы гарантируем вам стопроцентную отдачу мастера. Мы относимся к работе на участке клиента, как будто делаем это для себя. Ответственность и организованность присущи всем нашим мастерам. Они всегда вовремя приедут и сделают все аккуратно, быстро и качественно. Звоните прямо сейчас и получите профессиональную консультацию от опытных менеджеров!

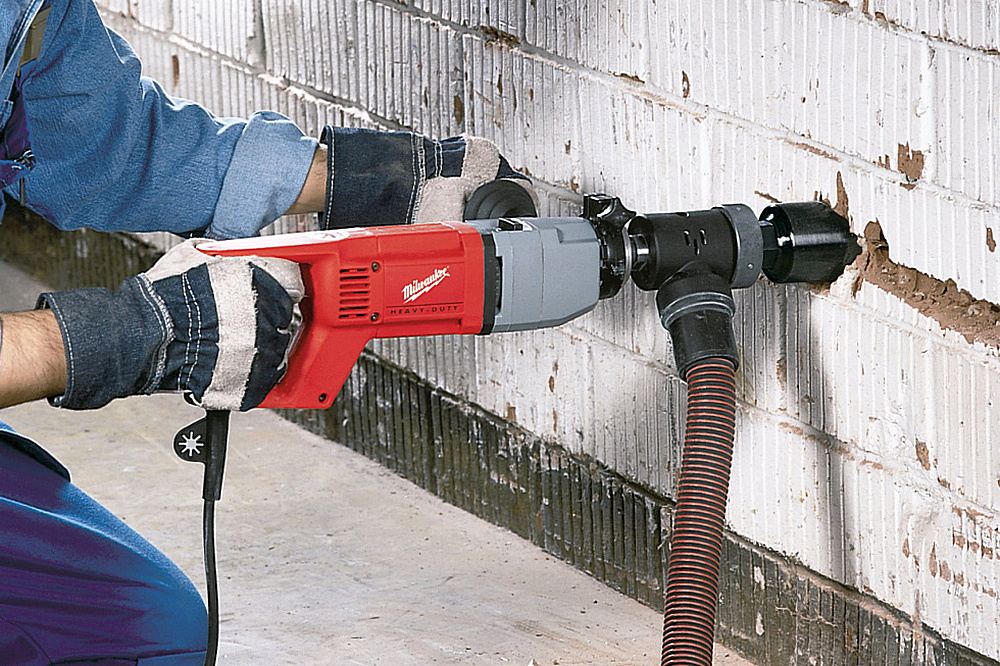

Штробление под розетки в бетоне

Выполним штробление стен под розетки в бетоне в любом районе города Санкт-Петербурга. Вопрос только в том, требуется ли выполнить работу с нуля, либо у вас уже жилая квартира, где нужно сделать дополнительное отверстие под розетку. В любом случае, мы возьмемся за работу! Привезем самое современное оборудование, которое не повредит вашу стену.

Для работы с бетоном используем профессиональные штроборезы с пылесосом. Сделаем все чисто и без пыли. С нами, вы сэкономите, потому что цена за метр очень низкая. Качество работ всегда на высшем уровне и не потребует повторного вмешательства. Изоляция проводов производится с учетом всех условий безопасности.

Обращайтесь к нам, наши мастера ездят по всем уголкам Санкт-Петербурга, обслуживая даже самые удаленные из них.

Время прибытия мастера ограничивается только городскими пробками. Обычно, в течении часа мастер стабильно приезжает на вызов. По необходимости, всегда можно договориться на определенный день и время, как вам это будет удобно. Если вы не можете находиться в помещении, чтобы смотреть за работой мастера, предлагаем вам со спокойной душой идти по своим делам. Наши клиенты всегда остаются довольны качеством работы!

Штробление кирпичных стен

Штробы – это аккуратные углубления в стенах, служащие под проведение проводки, труб и прочих коммуникаций. Преимуществом нашей компании является то, что мы знаем и практикуем разные способы штробление стен. Работаем со всеми материалами, и под каждый из них, у нас есть отдельный инструмент.

Чаще всего, с кирпичом применяется мокрый способ штробления. Это дает нам возможность сделать все максимально аккуратно, без пыли и лишнего шума.

Гарантировать что не появятся микротрещины на стыках между блоками, если вы взялись за штробление кирпичных стен сами, мы не можем. Если вы доверите нам это дело, тогда мы обязательно дадим гарантию качественного выполнения всего ряда работ.

Наши мастера знают, как избежать тех самых трещин, выбирают правильный инструмент и способ штробления, без сопротивления и повреждения стен.

Мы знаем случаи, когда наших мастеров вызывали на участки, где уже поработали какие-то ребята. Приходится исправлять все то, что они там наделали. Мы можем помочь вам в такой ситуации, но лучше всего, сразу обращайтесь к нам, потому что мы та компания, которая давно занимается штроблением стен, имеем огромный опыт и выполняем все качественно и без погрешностей.

Штробление стен под проводку, цена за метр в Екатеринбурге вас порадует

Штробление стен является неотъемлемой частью технологического процесса. Обычно изготовление отверстий в перекрытиях заказывают под прокладку проводки или установку розеток. Компания «Электродизайн» пришлет опытного специалиста для высокоточного производства каналов, борозд и углублений по вашему запросу. Работы ведутся на объектах любого назначения. Цена услуги формируется за метр.

Прайс на штробление

Штробление монолит под гофрорукав 16 350р/пм
Штробление монолит под гофрорукав 20 420р/пм
Штробление кирпич под гофрорукав 16 200р/пм
Штробление кирпич под гофрорукав 20 280р/пм
Штробление ГКЛ, шифера, ГСБ под гофрорукав 16-20 150р/пм

Особенности процедуры

После регистрации заявки ремонтник выезжает для оценки помещения. Мастер предоставляет данные в проекционный отдел, где высчитывается точное количество необходимых расходников и рассчитывается смета. После этого осуществляется само штробление стен на территории заказчика. Все манипуляции производятся оперативно, на объекте будет восстановлена чистота и порядок. Квалифицированные сотрудники тщательно соблюдают требования СНиП и ГОСТ, строго придерживаются правил техники безопасности. Высокая результативность обеспечивается благодаря применению новейших штроборезов и перфораторов. Реализация услуги от мастеров с 10-летним стажем – гарантия:

  • Качественной последующей прокладки проводки;
  • Упрощенной дальнейшей отделки;
  • Экономии расходов на ремонт.

По закону возможно осуществление лишь вертикального штробления стен. Горизонтальное запрещено. Мы гарантируем не только 100% легитимность, но и высочайший профессионализм. Для проведения работ получается разрешительная документация в надзорном органе.

Монтаж от профессионалов

Если вы хотите получить после ремонта жилище своей мечты, доверьтесь профессионалам. Выполняется:

  • Штробление кирпичных и бетонных стен под проводку и для других нужд;
  • Заделывание штроб;
  • Присоединение и обустройство монтажных коробок;
  • Наладка и тестовый запуск.

Мастера с 10-летним стажем

Бесплатное составление сметы

Гарантия на выполненные работы 24 месяца

При масштабной реконструкции вы можете рассчитывать на специалистов в вопросе сборки электрощитов, врезки выключателей и розеток и даже установки и подключения теплого пола. Безупречный уровень функциональности кабеля, коммуникаций и осветительного оборудования гарантирован!

Проточка для электроослабления стен

 Показать цитируемый текст

Никаких указателей, просто следуйте инструкциям.
Формулировка по МК например такая… «Должен быть установлен компетентным лицом (например, квалифицированным электриком) в соответствии с действующей редакцией правил электропроводки IEE» «3. Удалите только минимальное количество соответствующих вырезов для входящие/исходящие кабели. Убедитесь, что приняты меры предосторожности для поддержания степень защиты IP, например, правильное использование сальников, вырезов и выбивных отверстий. » «ВАЖНО! Изолированные блоки: все вырезы должны быть предварительно на удаление.»
Просто убедитесь, что в вырезах нет больших отверстий. o Есть много вырезов, отлитых под нож, чтобы резать вдоль o Вырезы варьируются от маленьких прямоугольников, которые в сочетании образуют большие отверстия. o Неправильно вырезать все большие отверстия для 1 маленького кабеля 🙂
«ВАЖНО: Все кабели должны быть выровнены правильно и не подчеркнул. Все иллюстрации относятся к типичному раздельному блоку нагрузки. Точный конфигурация будет зависеть от приобретенного устройства и требуемой установки».
Просто убедитесь, что кабели распределены по нескольким вырезам на ТС, а не все пытаются войти в одну точку. Это делает проводку тяжелая и более поздняя установка (скажем) высоких АВДТ физически разочаровывает.
Сальники относятся к выбивным отверстиям диаметром 20/25/32 мм в металлических тыловых коробках из медного сплава. Прокладок недостаточно, следует использовать сальники, если их недостаточно. кабели могут быть расположены так, чтобы эффективно достичь рейтинга IP. Запрещается устанавливать сальники в вырезы в изолированном блоке из-за изгиба кабеля. приводит к тому, что формованные выбивные фальцы (линии ножевого разреза) ломаются.это можно починить сальники в другом месте, но здесь это не проблема (бухание большой большой сальник SWA CW25 должно быть забавно делать на большинстве CU меньшего размера).
Hager предлагает линейку CU с некоторыми преимуществами… o Кусок пенопласта для покрытия мест выреза кабеля – лучше, чем ничего o Больше места для проводки при установке АВДТ — АВДТ выше, чем автоматический выключатель o Держатели предохранителей на DIN-рейке для распознавания неисправности вспомогательной цепи
У электрика могут быть свои предпочтения — они различаются, потому что Например, с МЭМ было особенно легко работать в 1990-х годах.

 Показать цитируемый текст

ссылка на форматирование

есть история, которая будет повторяться, так как многие установщики не с помощью люверсов на 20-миллиметровых отверстиях в металлическом С-образном штифте. Это будет весело, потому что некоторые используемые кабели являются вариациями LSH LSOH которые отличаются своей огнестойкостью — без учета риска поражения электрическим током.
То есть пере перегородки — имеется в виду одна пере все зоны (диагональ) для конечных потребителей с точки зрения «знания, где могут быть кабели».
В этом ключе… o Если ваш дом был построен до 1970 года? кабельные трассы *может варьироваться* —- зоны не были в правилах примерно до того времени —- по диагонали вокруг угла до 2 дюймов по горизонтали над дверью o Если ваш дом был построен позже, зоны могли быть проигнорированы. —- этим занимаются квалифицированные электрики, которым лучше знать
Когда Manweb вызывала электричество в доме, они использовали Brace-n-bit для проникновения в 10-миллиметровый кабель плиты на расстоянии 1 м от CU. Низкое сопротивление кабеля (R1+R2) и легкий путь к земле (Ze) помощь в идентификации маршрута кабеля: два слоя плитки, штукатурка и кирпичная кладка сдулись, как вода в сплошном кирпиче внешняя стена превратилась в пар с побочными продуктами сгорания кабеля. Кабель/патрон-предохранитель/БУ полностью разрушены, главный предохранитель был взорван, и подстанция вышла на улицу, пока не перезагрузилась.
Когда другой человек из Интернета прибыл, он нашел неисправность остался дальше вверх по основному испарившемуся кабелю. Так было сначала просто заменил главный предохранитель (и CU/предохранитель) он будет идти с потенциально более высокий ток короткого замыкания во второй раз. недоверчиво Я недавно нашел электрика (который производил тогда ремонт) повторно использовал оставшийся кабель, просто обжав и приклеив новый.
Возможно, я рад, что 17-й рег отбрасывает «зоны» (насколько я знаю). Когда люди перемещаются, снимая дома, комнаты и т. д., они могут предположим, что кабели находятся в «безопасных зонах», когда это просто ненадежно.
Таким образом, зоны больше связаны с тем, «куда проложить кабели». Они не являются руководством, на которое можно положиться в отношении того, где находятся кабели. Либо купить детектор, и не доверять ему полностью, либо отключить питание снимите и соскребите штукатурку отверткой VDE, чтобы подтвердить Вы только что выбрали одно место на стене, где есть кабель! Вам нужно всего несколько миллиметров, немного расширьте его, заполните и добавьте нужный гвоздь, шуруп, плоская панель, картина тещи.

Проводка существующего дома через стены

Прокладка проводов в существующем доме

В этом руководстве объясняется, как провести провода через стены существующего дома после установки гипсокартона. Вы также можете прочитать некоторые другие наши руководства для получения дополнительной информации. Панель проводки обеспечивает подключение всех проводов к центральному месту вместо прокладки проводов из комнаты в комнату. На странице «Типы проводов» описаны различные типы проводов, которые вы можете использовать. В Руководстве по окончательной обработке объясняется, как заделывать провода (надевать концевые соединители) после того, как вы подведете их к розетке.В Руководстве по запчастям перечислено, что вам нужно для выполнения проекта. Как минимум, вам понадобится рыболовная лента, изолента, пила для гипсокартона и искатель гвоздей. Вам также может понадобиться молоток и долото, если вы будете вырезать шпильки или балки.

Планирование участка электропроводки

Сначала вам нужно будет выбрать начальное и конечное местоположение вашего провода, а затем определить путь, по которому будет проходить провод. Прежде чем прорезать какие-либо отверстия, важно учитывать путь провода. Некоторая гибкость в расположении розетки может значительно упростить прокладку сложного провода.Некоторые моменты, которые следует учитывать при прокладке провода:

  • Используйте искатель стоек, чтобы определить точное расположение стоек в стене. Стойки имеют ширину 1 1/2 дюйма и обычно располагаются на расстоянии 16 или 24 дюймов друг от друга (за исключением необходимых окон, дверных проемов и других стен). Убедитесь, что вы не вырезаете отверстие прямо над шпилькой.
  • Определите, что находится по ту сторону стены. Возможно, вам придется сделать некоторые творческие измерения, чтобы найти одно и то же место на обеих стенах. Иногда проще посчитать стойки на каждой стене, зная, что они находятся на расстоянии 16 или 24 дюймов друг от друга.Розетки не встанут впритык к одной стене. Кабина с лекарством может создавать помехи для встроенного в стену динамика. Работа воздуховодов может мешать всему.
  • Затем определите, что находится внутри стены. Если это наружная стена, то она будет заполнена утеплителем. Это не означает, что вы не можете его использовать, но это усложняет работу рыболовной проволоки. Вы также должны пойти в подвал или чердак, чтобы увидеть, какие трубы и провода проходят через эту стену. Вы не хотите прорезать отверстия для динамика только для того, чтобы найти водопроводные трубы для ванной наверху, проходящие через эту стену.Кроме того, расположение розеток должно дать вам хорошее представление о том, где находятся провода. Розетка будет закреплена на стойке, а силовой провод будет проложен вверх или вниз от этой стойки. Любой кабель, интернет… провода должны быть проложены на расстоянии не менее 12 дюймов от силового провода. Если вашим проводам необходимо пересечь электрический кабель, это должно быть под углом 90 градусов.
  • Другая проблема заключается в том, что противопожарные упоры проходят горизонтально между двумя шпильками. Эти доски могут помешать вам провести провод по стене. Строители также иногда используют горизонтальные 2×4 по обеим сторонам двери, чтобы стена не тряслась, когда дверь захлопывается. Лучший способ найти противопожарную заглушку — это использовать искатель стоек вверх и вниз по стене, где вы будете протягивать провод, особенно если эта стена находится рядом с дверью.
  • Для проводов, проложенных внутри стен, следует приобрести огнестойкий провод, рассчитанный на прокладку через несколько этажей. Для проводов, проложенных рядом с дымоходом, вы можете приобрести провода с номинальным значением.
  • Не отрезайте проволоку от катушки, пока не закончите протягивание проволоки. Если вы обрежете провод, а затем проложите его, вы почти всегда обрежете его слишком коротко. Лучше не резать, пока вы не закончите (или, по крайней мере, частично), а затем вы должны добавить пару футов к вашей оценке.
  • Наконец, обязательно прочтите это руководство до конца, прежде чем приступать к резке. На странице прокладки проводов также есть много полезных советов по идентификации проводов, труб и воздуховодов с фотографиями того, как они выглядят до установки гипсокартона. Вы также можете найти строящийся дом в вашем районе, чтобы пройтись по нему, чтобы ознакомиться с тем, как стены выглядят внутри.

Теперь, когда вы понимаете, что находится в стене, определите, является ли выбранное вами расположение розетки/динамика оптимальным. Будет ли перемещение выхода на другую сторону шпильки в любом направлении вызывать больше или меньше проблем? Неужели столько проблем, что провод не пустить? Есть альтернативы для очень сложных установок. Acoustic Research производит плоский провод динамика, который приклеивается к вашей стене, и вы можете закрасить его.При необходимости вы можете проложить провода, спрятанные под плинтусом, по внешней стороне комнаты.

Вырезание отверстий для розеток

В этот момент вы думаете, что знаете, что находится за стеной, но никогда не можете быть уверены. Вот почему я не люблю использовать какие-либо электроинструменты, чтобы прорезать гипсокартон. Вместо этого я использую универсальный нож / лезвие бритвы с глубиной лезвия, соответствующей толщине гипсокартона. Для розетки я сначала делаю отверстие размером 1 x 1 дюйм в центре коробки с помощью канцелярского ножа.Это отверстие достаточно большое, чтобы я мог видеть и нащупывать провода или трубы, но достаточно маленькое, чтобы его можно было легко залатать, если я допустил ошибку. Как только я убедился, что все в порядке, я обводил электрическую коробку, а затем вырезал оставшуюся часть отверстия с помощью пилы для гипсокартона или канцелярского ножа. Мне также нравится использовать универсальный нож для резки гипсокартона на внешних стенах. Таким образом, он не прорезает бумажный барьер изоляции.

При трассировке электрической коробки не включайте вкладки сверху или снизу.Не забудьте протянуть провода через коробку, прежде чем вставить коробку в отверстие. Затем затяните винты на передней части коробки, чтобы открыть выступы/створки, и потяните их к гипсокартону. Вот как это должно выглядеть из-за стены, когда вы закончите.

Сверление для доступа к стене сверху или снизу

Если у вас есть доступ к подвалу/подвалу и чердаку, вы сможете проложить провода без необходимости резать и латать гипсокартон. На втором этаже по стене с чердака протянуты провода.На первом этаже протяните провода вверх по стене из подвала. При необходимости используйте существующие воздуховоды или трубопроводы, чтобы вывести провода с чердака в подвал. Обо всем этом будет подробно рассказано ниже.


Красный : Провод с чердака в подвал возле дымохода
Синий : Провод от чердака к подвалу через обратку ОВКВ на втором этаже.
Зеленый : Провод от чердака к розетке второго этажа
Фиолетовый : Провод от подвала к розетке на первом этаже.

Для установки на первом этаже вам придется просверлить половицу, а затем подошву.Внизу в подвале нижняя часть половиц не дает хорошего указания, где стены. Измерить практически невозможно. Помните, что 2 дюйма в любом направлении, и вы просверлите свой ковер. Хороший способ отметить, где просверлить отверстие для провода, — сначала просверлить небольшое направляющее отверстие от первого этажа до подвала. Прямо под розеткой, где вы хотите отверстие для провода, просверлите небольшое отверстие под молдингом плинтуса на стыке стены и пола.Затем проденьте тонкую проволоку (или проволоку от вешалки) через это отверстие, а затем найдите эту проволоку, проходящую через потолок в подвале. Этот провод должен выйти прямо под гипсокартоном. Стойки имеют ширину 3 1/2 дюйма, поэтому сдвиньте их на 1 1/2–2 дюйма по направлению к стене, чтобы получить центр стойки. Опять же, не забудьте посмотреть, прежде чем сверлить пилотное отверстие. У вас должно быть приблизительное представление о том, где сверло пройдет через пол. Убедитесь, что в этой области подвала нет проводов или труб. Также не проталкивайте сверло через пол без необходимости.Толщина пола будет максимум 3/4 дюйма.

Установка на втором этаже проще, потому что вы сможете увидеть двойную верхнюю панель с чердака. Убедитесь, что вы просверлили прямо через эти доски. На самом деле я столкнулся с тройными верхними пластинами (общая толщина 5 1/2 дюйма), и небольшой угол сверла может привести к тому, что вы выйдете через потолок или стену, а не между стойками. Примечание. Всегда надевайте лицевую маску, когда находитесь рядом с изоляцией из стекловолокна на чердаке.

Иногда сверление сверху или снизу невозможно.Возможно, у вас нет подвала или чердака. Существуют гибкие сверла, которые предназначены именно для этой цели. Эти сверла могут иметь длину до 6 футов и могут использоваться для одновременного бурения нескольких стоек или балок. Вырежьте отверстие для выхода, а затем вставьте гибкое сверло в отверстие, чтобы просверлить шпильки вверх, вниз или вбок. Обратите внимание, что определение того, что находится внутри стены, еще более важно при использовании одного из этих длинных гибких наконечников. Если вы просверлите 3 шпильки за раз, не видя, что находится между ними, вы можете легко просверлить трубу, электрический провод или воздуховод.Ищите вентиляционные отверстия, розетки, раковины… выше и ниже места, где вы сверлите (на всех этажах), чтобы определить, может ли что-то быть в этой стене.

Протягивание проводов сквозь стены

Теперь вы должны быть готовы ловить проволоку. Обычно это задание для 2 человек. Из подвала или чердака протолкните проволочную рыбную ленту через просверленное отверстие. Попросите кого-нибудь на другом конце просунуть руку через отверстие в гипсокартоне, взять рыболовную ленту и протянуть ее через отверстие примерно на фут.Затем прикрепите проволоку к рыбной ленте и протяните ее обратно.

Чтобы правильно замотать провод, сначала нужно снять изоляцию. Затем оберните проволоку вокруг крючка на рыболовной ленте, как показано выше. Наконец, заклейте все изолентой. Убедитесь, что на проводе нет выпуклостей, из-за которых он может застрять при протягивании. Убедитесь, что провод надежно закреплен, иначе он может потеряться в стене, и вам придется начинать все сначала. Большинство проводов (особенно коаксиальный кабель) не должен сгибаться под острым углом.Протянув проволоку, отрежьте согнутую часть проволоки и выбросьте ее.

Прокладка проводов с чердака в подвал

Теперь, когда вы проложили провода от розетки к подвалу или чердаку, вам может понадобиться проложить провод от чердака к подвалу. В идеале, ваш дом включает в себя будущую трубу, которая представляет собой трубу из ПВХ, идущую из подвала на чердак специально для этой цели. Если нет, то вам нужно будет найти существующую трубу или воздуховод, который уже проходит по всей высоте дома, чтобы вы могли провести свой провод в том же месте.Это может быть дымоход для печи/водонагревателя, радоновая труба, водопровод, отопительный канал/обратка или каминный дымоход. Не разрезайте дымоход или радоновую трубу, потому что это может привести к выбросу вредных химических веществ в ваш дом. Кроме того, дымоход и дымоход будут очень горячими и могут привести к возгоранию проводов. В этом руководстве рассматриваются два разных метода: прокладка провода рядом с дымоходом (красный провод в приведенном выше примере) и прокладка провода в обратке ОВКВ на втором этаже (синий провод в приведенном выше примере).

Если вам необходимо проложить провода рядом с дымоходом, всегда соблюдайте расстояние не менее 1 дюйма от дымохода и используйте огнестойкий провод. Для дымохода провод должен быть на расстоянии 12 дюймов от дымохода. С чердака опустите рыбную ленту до самого подвала, подключите провод, а затем протяните его обратно. Плотно закрепите провода с помощью скоб для проволоки внизу и вверху прогона, чтобы убедиться, что провод не изгибается посередине и не приближается к дымоходу. Иногда к доскам пола прикрепляют горизонтальный квадратный кусок листового металла, чтобы удерживать дымоход на месте.Если вам необходимо просверлить его, убедитесь, что он находится на расстоянии не менее 1 дюйма от самого дымохода. Острые края этого отверстия могут со временем перерезать провод, поэтому используйте втулку для защиты провода. Вы также можете обрезать края отверстия ножницами по металлу и отогнуть неровные края. Обратитесь к местным строительным нормам для получения дополнительной информации о прокладке проводов рядом с дымоходом. Строительные нормы различаются в разных городах и округах. Неправильная проводка может привести к тому, что вы не пройдете проверку дома и не сможете продать свой дом.

Прокладка проводов через возврат HVAC сложнее, но и безопаснее. Во-первых, найдите обратку на втором этаже по внутренней стене, проходящей во всю высоту дома. По сути, это означает найти вентиляционное отверстие (например, внизу слева), где, как вы знаете, есть стена на первом этаже прямо под стеной на втором этаже. Выверните винты и снимите решетку со стены. С фонариком и зеркалом посмотрите вниз по стене, чтобы убедиться, что путь к подвалу свободен.Строители будут использовать пространство между стойками и гипсокартоном для формирования обратного канала, поэтому для возврата не требуется листового металла, пока вы не доберетесь до подвала. Следующий шаг — найти дно этого воздуховода в подвале. Скорее всего, он будет закрыт куском листового металла, прибитым к двум балкам, как показано на рисунке ниже справа. Подденьте листовой металл, используя либо молоток с когтями, чтобы удалить гвозди, либо отвертку с плоской головкой, чтобы приподнять листовой металл. Нет необходимости удалять его полностью.Достаточно провести через него провод. Еще раз посветите фонариком через возврат на втором этаже и убедитесь, что вы видите его в подвале, чтобы убедиться, что это правильный воздуховод. Теперь, когда вы знаете, что воздуховод будет работать, просверлите отверстие через двойную верхнюю пластину на чердаке. Я предпочитаю воткнуть дрель в вентиляционное отверстие и просверлить чердак, а не сверлить с чердака. Только не бросай дрель. Прежде чем сверлить, зайдите на чердак и найдите верхнюю пластину 2×4, которая находится прямо над вентиляционным отверстием, и убедитесь, что прямо над ней не проходят провода, которые могут быть перерезаны дрелью.Теперь вы готовы проложить провода. Вы можете позволить гравитации сделать всю работу и просто вытолкнуть провода из вентиляционного отверстия на втором этаже, а затем протолкнуть другой конец через отверстие на чердак. Если это не сработает, используйте рыбную ленту. Когда вы закончите прокладывать провода, прибейте провод к одной из шпилек так, чтобы он не был виден через решетку на возврате.

Проволока через потолок

Если вам нужно провести провод к потолку первого этажа (для потолочного динамика), вам придется вырезать и залатать гипсокартон.То, сколько гипсокартона вам нужно отрезать, зависит от того, насколько правильно вы выбрали путь провода. С помощью искателя гвоздей определите, в каком направлении балки проходят по потолку. Вы хотите провести провод вместе с балкой (зеленый провод внизу), а не против балки (красный провод внизу).

Сначала вам нужно будет просверлить отверстие из подвала через подошву в область между стойками, как если бы вы подключали розетку на первом этаже. Убедитесь, что у вас достаточно большого сверла для всех проводов, которые вы собираетесь проложить.Обычно 1-дюймовая насадка позволяет проложить несколько коаксиальных проводов и проводов категории 5. Затем вам нужно будет вырезать и удалить Г-образный кусок гипсокартона над тем отверстием, где стена встречается с потолком. При резке гипсокартона старайтесь вырезать его целиком и сделать как можно меньше повреждений. Повторное использование вырезанной секции облегчит исправление гипсокартона. Используя молоток и долото, проделайте дорожку в верхней пластине стены, чтобы можно было провести провод от стены к потолку. Затем выловите провод из подвала наверх стены и протяните его в комнату.

Если ваши балки идут неправильно, попробуйте вместо этого проложить провод в другой стене. Если вам нужно протянуть провод вдоль балок, вы можете использовать длинное гибкое сверло или вырезать участок гипсокартона потолка на каждом брусе и сделать надрезы с помощью молотка и зубила, чтобы освободить место для провода. Согласно кодексу, вы не можете делать надрезы на балках размером 2 x 6 дюймов или меньше. Более того, вы не можете надрезать более 1/6 его высоты. На самом деле вам не нужно делать надрезы более чем на 1/2 дюйма.

После того, как вы сделаете надрез в стойке или балке, закройте его металлической пластиной, чтобы потом случайно не просверлить или не прибить его гвоздями. Затем отремонтируйте гипсокартон над пластиной, используя тот же кусок гипсокартона, который вы вырезали, и немного шпаклевки.

Последним шагом будет вырезание отверстия под динамик. Используйте искатель стержней на потолке, чтобы найти балки. Потолочные балки могут располагаться на расстоянии 12 дюймов друг от друга или даже ближе. Иногда между балками едва хватает места для динамика. Для динамиков я предпочитаю сначала вырезать небольшое пилотное отверстие (точно так же, как и розетки) на случай, если отверстие находится в неудачном месте.Используя это маленькое отверстие, убедитесь, что в потолке нет воздуховодов или водопроводных труб, которые могли бы помешать вам установить динамик, и убедитесь, что балки действительно находятся там, где вы думаете. Затем вычертите отверстие динамика, используя шаблон, прилагаемый к динамику, и вырежьте гипсокартон потолка канцелярским ножом или пилой для замочной скважины в гипсокартоне. Используйте проволочную рыбку, чтобы протянуть провод динамика к отверстию для динамика, а затем прикрепите провода динамика, следуя инструкциям, прилагаемым к динамику.

Чтобы использовать гибкое сверло, сначала вырежьте отверстие для динамика, а затем протолкните сверло через это отверстие и просверлите балки из отверстия динамика. к стене. Если сверло недостаточно длинное, вам также может понадобиться сверлить от стены обратно к динамику. Чем больше балок вы просверлите, тем труднее будет позже выловить проволоку. Вы будете сверлить между лагами, не зная, что там есть, поэтому определите, есть ли стены (с розетками, воздуховодами…) или любые ванные комнаты над этой зоной на втором этаже. Если есть вероятность того, что между скрытыми балками может быть какая-либо сантехника, электрический провод или воздуховод, то это, вероятно, безопаснее. чтобы вместо этого разрезать гипсокартон и вырезать балки.

Вы также должны проверить нашу страницу о прокладке проводов в новом доме, где есть много реальных фотографий того, что вы можете найти в своих стенах.

Прокладка проводов в SIP — заботы домовладельца

Когда вы строите дом с традиционным каркасом, вы не задумываетесь о предварительном планировании электрической системы.Конечно, вы можете говорить о достаточном количестве розеток на кухне или о том, что в вашей комнате для хобби достаточно мощности для различных источников света и оборудования. Однако, как правило, это не проблема при строительстве стандартного дома 2×4. Прокладка проводов в SIP-панелях требует немного больше предварительного планирования.

Людям, которые строят дома из деревянного каркаса с SIP, нужно быть немного более активными, чем людям, строящим дома из бревен. Причиной для беспокойства являются закрытые панели, используемые для создания внешних стен их дома.Эти структурные изолированные панели более известны как SIP. Эти жесткие панели с твердым сердечником являются основным материалом, используемым для наружных стен вашего дома. Они обладают отличными изоляционными свойствами и предварительно изготавливаются перед доставкой на строительную площадку. Они готовы к установке и установке по прибытии, поэтому любая нестандартная работа выполняется на предприятии производителя.

Как провести провод через стену SIP?

Поскольку SIP представляют собой твердую изоляционную пену, окруженную жесткими панелями, это не так просто, как взять Sawzall и прорезать отверстие в гипсокартоне.Вы должны отметить на своем электрическом плане расположение всех розеток, осветительных розеток и выключателей, соединений проводки, телефонной розетки, розеток кабельного телевидения и компьютерных цепей.

Производитель вашего SIP будет использовать эту информацию для размещения кабелепроводов и расположения электрических коробок на стеновых панелях вашего дома. Горизонтальные каналы обычно размещаются на стандартной высоте выключателей и розеток.

В зависимости от конструкции производителя вертикальные канавки могут проходить через тело панелей или располагаться вблизи края панели.Эти горизонтальные и вертикальные кабелепроводы позволяют электрику прокладывать провода по периметру конструкции и прокладывать проводку с одного этажа на другой.

Если у вас есть особые потребности, вы должны обсудить свой план со своим подрядчиком или поговорить напрямую с представителем SIP, чтобы убедиться, что ваши идеи физически возможны и будут надлежащим образом реализованы во время строительства ваших SIP.

Поскольку все панели предварительно изготавливаются до того, как они будут доставлены на вашу рабочую площадку, хорошей идеей будет не усложнять внешние стены.Ограничьте свою проводку в стенах SIP переключателями, освещением и розетками и спланируйте минимальные требования кода.

Попробуйте разместить свои каналы на других уровнях дома через обычные внутренние стены и полы. Возможно, вы захотите рассмотреть стену с обычным каркасом, на которой расположен электрический щит. Там много проводов, и это может быть более практичным решением для этой конкретной области. Поговорите со своим подрядчиком о том, какой метод наиболее эффективен для этой области вашего дома.

Как каналы влияют на изолирующий фактор SIP?

Теплоизоляционные свойства SIP-панелей делают их очень привлекательной альтернативой для строительства. Однако, когда вы ставите под угрозу твердое ядро, вы снижаете изоляционную способность материала. Часть работы заключается в том, чтобы убедиться, что после завершения проводки дорожки и пустоты заполнены пеной. Это восстанавливает R-фактор и гарантирует, что у вас будет правильно изолированный дом.

Этот сегмент в строительстве вашего дома как бы невидим.Это область, в которой можно сделать плохо или не сделать вообще, и на первый взгляд никто не мудрее. Изоляция этих каналов требует много времени и дополнительных трудозатрат для установщика. Вы и ваш подрядчик должны внимательно следить за тем, чтобы все полости были должным образом заполнены пеной после протягивания проводов и завершения электромонтажных работ.

Прокладка проводов в SIP-панелях — минимизация потребности в электроснабжении наружных стен

Один из способов сократить ваши расходы на изготовление большого количества изготовленных на заказ SIP-панелей с электрическими кабельными каналами — это проложить большую часть вашей проводки через внутренние стены вашего дома.Несмотря на то, что ваш деревянный каркасный дом имеет специально построенные наружные стены, ваши внутренние перегородки представляют собой стандартную конструкцию 2×4. Исключив все требования к электропитанию вашей SIP-стены, кроме основных, вы сэкономите время, труд и деньги.

Подумайте о своих будущих потребностях, пока планируете план электроснабжения. Гораздо проще и экономичнее добавить доступ для будущих нужд сейчас, чем потом. Не пренебрегайте своими будущими целями, урезая текущий бюджет.Планируйте хорошо и планируйте с умом.

советов по электромонтажу бревенчатого дома

Прокладка электрических проводов в бревенчатом доме сильно отличается от прокладки их в традиционном каркасном доме. Ключом к проводке бревенчатого дома является тщательное планирование расположения всех розеток, выключателей и светильников. Оттуда вы должны определить, как вы будете подводить провода к этим местам, используя стратегию предварительного сверления и предварительной проводки в процессе сборки бревенчатой ​​стены.Вот несколько советов.

Электропроводка к бревенчатому дому

Поскольку бревенчатые стены сплошные, проводка для настенных розеток, выключателей и светильников часто проходит ниже уровня пола и проходит по каналам, просверленным во время строительства. Вот где начинается планирование.

Следует заранее проконсультироваться с лицензированным электриком, чтобы составить план расположения электрических коробок на наружных стенах. Этот человек должен знать код минимального расстояния между настенными розетками. Прежде чем приступить к строительству бревен, пол должен быть четко обозначен местом, где именно будет происходить бурение.

Бригада строителей бревенчатых домов (или лицензированный электрик) должна быть готова к вертикальному бурению каждого ряда бревен по мере укладки бревен.Это создаст канавку, по которой можно будет провести провода внутри бревенчатых стен. Мы рекомендуем использовать сверло диаметром 1 дюйм, чтобы оставить достаточно места для прокладки проводов. Провода можно прокладывать через стены во время или после строительства. Выходы можно вырезать в бревенчатой ​​стене с помощью кольцевой пилы или сабельной пилы.

Эту стратегию также можно использовать для прокладки проводов к выключателям и светильникам, закрепленным на бревенчатых стенах. Для освещения и выключателей возле наружных дверей также принято прокладывать провода вдоль дверных косяков и сверлить сбоку к электрической коробке.Затем этот провод закрывается тщательно установленной дверной коробкой.

Прокладка проводов на второй этаж

Поскольку на второй этаж будет идти много проводов, предварительно сверлить для них бревенчатые стены нецелесообразно и не нужно. Вместо этого выберите полую внутреннюю стену, которая соединяется с внешней, и используйте эту стену, чтобы провести все необходимые провода. После того, как провода доведены до второго этажа, их можно проложить вдоль плинтуса, чтобы добраться до розеток наверху.

Электропроводка системы деревянной крыши

Когда используются бревенчатые и деревянные кровельные системы, крыши бревенчатых домов обычно изолируются в процессе возведения каркаса. Это затрудняет сокрытие проводов внутри крыши после завершения строительства крыши. Из-за этого провода, идущие к потолочным вентиляторам, светильникам и датчикам дыма, должны быть установлены до того, как крыша будет завершена.Для этих областей лучше всего прикрепить провода скобами к верхней части настила крыши до установки изоляции. Опять же, вы должны спланировать расположение любых приспособлений, прикрепленных к крыше, чтобы убедиться, что провода опущены в нужном месте.

Наконец, всегда помните, что черновая электропроводка бревенчатого дома на этапе возведения каркаса регулируется теми же правилами, что и другие электромонтажные работы. Это означает, что работа должна выполняться лицензированным электриком и проверяться местным должностным лицом.

вертикальных чейзов в каждой SIP-панели?

Следуйте этим рекомендациям по прокладке электрических проводов с помощью лотков.

Беседы с теми, кто плохо знаком с SIP, неизбежно приводят к проблемам и вопросам о том, как провести электричество через структурно-изолированные панели. Большинство считает, что прочная сердцевина SIP препятствует усилиям вашего электрика по эффективной прокладке проводов через стены и крышу. На самом деле, с небольшим предварительным планированием и опытными установщиками SIP, Sparky может проложить провода от А до Б с минимальными усилиями.

Никакое планирование и общение с вашим электриком не могут привести к этому сценарию..

В качестве стандарта большинство производителей панелей заранее определили расположение кабельных каналов, которые соответствуют общим требованиям к электропроводке в здании. Например, если электрические розетки должны быть размещены на высоте 16 дюймов от готового пола, большинство производителей размещают на этой высоте горизонтальную прорезь во всех стеновых панелях. Точно так же, поскольку над кухонными стойками требуются электрические розетки, логично разместить дополнительную горизонтальную прорезь в панели на высоте 42–44 дюйма от пола. Некоторые производители размещают верхнюю горизонтальную направляющую на высоте переключателя.Однако мой опыт показывает, что 99% всех выключателей находятся рядом с дверью, поэтому я рекомендую вертикальную канавку на расстоянии 6 дюймов от края двери. Если проектировщик SIP не знает, в какую сторону открывается дверь, вполне разумно разместить вертикальный желоб по обеим сторонам двери на расстоянии 6 дюймов от чернового проема. Этот вертикальный канал позволит электрику протянуть провод к распределительной коробке и продолжить его к внешнему свету или даже к системе верхнего этажа или за ее пределами.

В производственном процессе SIP используются заранее заданные местоположения коробок для проектирования их расположения стандартных пазов.Многие размещают вертикальную канавку в каждой панели для системы панелей шириной четыре фута или каждые четыре-восемь футов, если это гигантская панель. Следовательно, если вы позволите производителю диктовать расположение чейзов, у вас может быть много чейзов, которые никогда не будут использоваться. Что случилось с этим? Теперь вам нужно заделать много дыр в вашей стеновой системе.

Здесь стенные и напольные штробы четко обозначены монтажной бригадой СИП.

Я хочу, чтобы оболочка моего здания была как можно более герметичной, поэтому в моем подходе используется небольшое предварительное планирование, чтобы указать как вертикальные, так и горизонтальные каналы только там, где они необходимы.Если планы меняются и требуется дополнительный путь, существуют простые методы, которые позволяют устанавливать канавки прямо в поле. Моя идеальная планировка фабричной установки будет включать вертикальную канавку во всех известных распределительных коробках. Добавьте к этому горизонтальную канавку на высоте 42 дюйма над полом для панелей в кухонной зоне и не забудьте поискать прилавки в других местах, например, в прачечных. Наконец, я добавлю вертикальные погони по мере необходимости, чтобы обеспечить доступ к любым отдаленным областям или местам, для которых нет лучшего варианта.

Как насчет дюбелей в наружных стенах? Я просто поручу своим обученным установщикам SIP просверлить пластину на месте, отметить настил для определения местоположения, пробурить снизу панели с помощью бурового долота 1 ½ дюйма до высоты около 16 дюймов, а затем отметить панель. Эта простая подготовка покажет электрику, где именно у него есть доступ к стене, и ему не придется сверлить пластину — сложное упражнение, когда SIP уже на месте. С помощью этой процедуры мой электрик остается довольным и движется вместе с проводкой с невероятной скоростью.Подвал или подвальное помещение становятся «горизонтальной погоней», и мы просто протягиваем трос на 14 дюймов в каждом предварительно просверленном месте. Есть бетонная плита? Это один из немногих случаев, когда я заказываю на заводе нижнюю горизонтальную канавку.

Так что, когда ваш клиент или строитель начинает говорить о том, чтобы сделать вертикальные прорези в каждой панели, подумайте, как молекула воздуха. Многочисленные пути прохождения воздуха через ограждающие конструкции усложняют победу в битве за энергоэффективность (герметичность).Если пути созданы электрическими погонями, вы должны запланировать вернуться и заполнить или заткнуть их все. Мой совет: планируйте заранее полную электрическую схему и устанавливайте чеки только там, где они вам нужны.

Прокладка электрического провода через шлакоблоки

Каждому домашнему мастеру приходится сталкиваться с неизбежной проблемой прокладки электрического провода через кирпичную стену или бетон. Это может быть как строящийся дом, так и уже существующий. В зависимости от того, сможете ли вы сделать это правильно, будет определяться ваш уровень мастерства.

Одной из самых больших проблем, с которой вы, скорее всего, столкнетесь при работе над своим проектом, является соблюдение Кодекса. Конечно, вы можете провести провод где угодно, но вопрос в том, позволяет ли это код или нет. Возникает вопрос, можно ли прокладывать электрический провод через шлакоблоки? Если да, то как вы можете это сделать?

Вы должны быть в порядке при прокладке провода через шлакоблок, если это провод подземного фидера (UF). При любых обстоятельствах следует избегать использования неметаллических (NM) проводов, таких как Romex.Если вы проводите электропроводку в новостройке, вам не придется ломать стену — просто просверлите ее. Однако, если вы планируете провести электрический провод через засыпанный шлакоблок, вас ждут трудные времена.

Прокладка электрического провода через шлакоблоки

Одна из основных причин, по которой вы можете захотеть проложить электрический провод через шлакоблоки, заключается в том, что все стены вашего дома, включая внутренние стены, сделаны из одного и того же материала.Допустим, вы хотите провести провод от холодильника через стены в одну из комнат. Лучше всего было бы запустить то же самое через чердак или подвал.

У вас есть еще один вариант: протянуть провод через стены. Возможно, вам придется просверлить отверстия или даже немного разбить его, чтобы проложить провод и снова оштукатурить стену. Тем не менее, у вас может быть еще один вариант — проложить провод через шлакоблоки. Лучшее время для этого — когда ваш подрядчик укладывает эти блоки.

Проблема в том, что если вы пропускаете провода BX 12-го или 14-го калибра через шлакоблок, это противоречит Кодексу, независимо от того, является ли это проводом NM или UF. Вместо этого код  рекомендует сначала пропустить через блок втулку, которая будет действовать как канал. Эта втулка может быть как EMT, так и PVC. Избегайте металлических кабелепроводов, так как они подвержены эрозии и, следовательно, могут привести к появлению отверстий, ведущих к вашим проводам.

При прокладке этих трубопроводов через шлакоблоки важно помнить, что ни в коем случае нельзя сращивать провод, который собираетесь через него пропустить, а также не крепить распределительную коробку посередине, т.е.д., где у вас нет прямого доступа к нему.

Некоторые шлакоблоки являются блоками брандмауэра, и в этом случае вам нужно будет заделать отверстия огнестойким герметиком, если это возможно. В противном случае вы можете использовать любой тип герметика.

На наш взгляд, наилучшим способом действий было бы установить распределительную коробку только по бокам шлакоблока, т. е. в точке входа и выхода, , а затем провести прямой отрезок провода от коробки к коробке. Затем вы можете проложить провод оттуда в любом другом месте, даже если вы хотите проложить провода NM.

Пластиковые втулки на обоих концах также являются отличным способом защиты провода, если они размещены на обоих концах. Это защитит ваш провод от кабелепровода, если углы (или распределительные коробки) слишком сильно нагреются.

Как провести провода через шлакоблок

Первое и самое важное, что необходимо сделать при прокладке электрического провода через шлакоблоки, — это проверить, заполнены ли блоки или нет. Подрядчики или строители обычно не утруждают себя заполнением этих отверстий самостоятельно, если только здание или стена не должны быть чрезвычайно прочными, например, в качестве подпорной стены.

Тем не менее, самодельщики часто заполняют эти стены, фактически делая невозможным прохождение проводов.

Вы можете либо спросить у строителя, засыпали ли они его, либо просто постучать по шлакоблоку, чтобы проверить его, однако последний способ требует большого опыта. Вы также можете просверлить отверстие в стене, чтобы проверить, заполнены ли блоки.

Вам понадобится;

  • Сверла
  • Пластиковый якорь
  • Распределительные коробки (2)
  • трубопровод
  • проволока
  • проволочная съемник
  • какая-либо электрическая лента
  • Долобие
  • Молоток

в зависимости от сложности вашего задача, вам также могут понадобиться дополнительные инструменты.Например, если отверстие (или выход) ваших отверстий в шлакоблоке покрыто плиткой, чтобы убедиться, что вы аккуратно обнажаете все это, вам понадобится угловая шлифовальная машина, чтобы разрезать эти плитки.

Для подачи проволоки,

  1. Начните с того, что просверлите отверстие там, где вы знаете, что отверстие в шлакоблоке . Опять же, попросите вашего подрядчика или строителя для более надежной оценки. В США нередко покрывают шлакоблок куском дерева или непосредственно гипсокартоном, что делает этот процесс методом проб и ошибок.В Великобритании в большинстве случаев есть кирпичи с отверстиями, покрытые простым слоем краски или бетона. Вы можете измерить, где будет отверстие, и начать сверлить там.
  2. Сверлите, пока не дойдете до полой части шлакоблока или кирпича . Отметьте, насколько глубоко вошло сверло, а затем вытащите его.
  3. Возьмите молоток и долото и осторожно начните отламывать лишний материал . С другой стороны, вы также можете просверлить больше отверстий или использовать более крупную фрезу, чтобы открыть вход достаточно, чтобы в конечном итоге протолкнуть ваш канал.
  4. После того, как отверстие станет достаточно широким, вставьте понемногу кабелепровод . Следите за тем, сколько вы хотите вставить и сколько уже вставлено.
  5. Теперь установите первую распределительную коробку рядом с точкой входа .
  6. Просверлите отверстие, аналогичное первому, в конце, а затем расширите его так же, как с другой стороны . Здесь вы можете расширить его ровно настолько, чтобы вы могли поймать и потянуть провод.
  7. Установите вторую распределительную коробку рядом с точкой выхода .
  8. Вставьте провод UF с одного конца, убедившись, что он находится в кабелепроводе, когда вы проталкиваете его вдоль . Нажимайте на него, пока он не выйдет с другого конца или пока он не коснется его.
  9. С помощью плоскогубцев или даже пинцета вытяните провод с другого конца . Срастите и зачистите провод, чтобы установить его в распределительную коробку.
  10. Подсоедините провода и на другом конце к распределительной коробке и отрежьте излишки с обеих сторон .
  11. Теперь прикрепите провод NM с обоих концов и вуаля! Вы сделали!

Осталось заклеить обе стороны.Теперь, когда внутри него есть провод, и поскольку в проводе фидера нет стыка, не стесняйтесь заделывать его бетоном, если хотите. Однако, на наш взгляд, гораздо безопаснее использовать герметик или даже силиконовый герметик.

Это связано с тем, что бетон может упасть и повредить проволоку в процессе сушки, если только вы не профессионал и не уверены в своих силах. При прокладке электрического провода через шлакоблоки многое может пойти не так довольно быстро, поэтому всегда будьте бдительны и внимательны.

Cable Raceway: поверхность, стена и пол — укладка кабелей

Поверхностный кабельный канал используется для прокладки проводов через незаметный настенный укрыватель шнура, который улучшит внешний вид практически любой комнаты и является отличным и доступным способом скрыть и защитить кабели как дома, так и в офисе. Наши пластиковые кабельные лотки доступны во многих различных стилях, включая защелки (1 часть), скользящую крышку и J-образные версии, а установка проста. Многие стили кабельных трасс имеют самоклеящуюся основу, их можно обрезать до любого желаемого размера и окрашивать в соответствии с вашим декором.Аксессуары для крышки настенного шнура помогут вам добавить порты питания и данных или соединительные узлы для изменения направления и/или разделения кабельных трасс.

Существует также несколько разновидностей специальных кабельных каналов для промышленного, коммерческого или наружного применения: проволочные ограждения для опор электропередач, сплошные кабельные лотки для чувствительных волоконно-оптических кабелей, напольные кабельные каналы, соответствующие требованиям ADA, и многое другое!

Поломка кабельного канала

Канатная дорога, на языке управления кабелями, — это, по сути, любой жесткий закрытый или полузакрытый канал, который защищает, прокладывает и скрывает кабели и провода.Поверхностный кабельный канал — отличный выбор для сокрытия неприглядных проводов в ряде помещений: домашних кинотеатрах, офисах, конференц-залах, рабочих станциях и т. д. Но какой тип подходит для вашего приложения? Мы рассмотрим различные стили гоночных дорожек, которые мы предлагаем, и расскажем вам о преимуществах каждого из них.

Поверхностная дорожка

Поверхностный кабельный канал используется для прокладки проводов через незаметный настенный укрыватель шнура, который улучшит эстетику практически любой комнаты и является отличным и доступным способом скрыть и защитить кабели как дома, так и в офисе.Наш пластиковый кабельный канал доступен в различных исполнениях, включая защелки (1 часть), скользящую крышку и версии с J-образным каналом, а установка проста. Многие стили кабельных трасс имеют самоклеящуюся основу, их можно обрезать до любого желаемого размера и окрашивать в соответствии с вашим декором. Аксессуары для крышки настенного шнура помогут вам добавить порты питания и данных или соединительные узлы для изменения направления и/или разделения кабельных трасс.

Существует также несколько разновидностей специальных кабельных каналов для промышленного, коммерческого или наружного применения: проволочные ограждения для опор электропередач, сплошные кабельные лотки для чувствительных волоконно-оптических кабелей, напольные кабельные каналы, соответствующие требованиям ADA, и многое другое!

Канатная дорожка с фиксатором

Кабельный канал с защелкой можно узнать по откидной или сдвижной крышке, которая полностью закрывает кабели внутри канала.Чтобы добавить или удалить провода, просто откройте люк или снимите крышку. Он доступен во многих различных размерах и отлично подходит для проводов по дому, таких как провода для колонок или телевизионные шнуры. Клей позволяет ему прилипать к плоским поверхностям, таким как стены или столы. Кабельный канал с защелкой — это незаметный способ скрыть и полностью закрыть бытовые провода.

Цельный кабельный канал с фиксацией и аксессуары
Экономичный кабельный канал со сплошной стеной

Канал J

Каналы качения J или J Hook названы так потому, что поперечное сечение имеет форму буквы «J».Кабели вставляются, опуская их через верхнюю часть, где изгиб буквы «J» зацепляется, чтобы удерживать их на месте. Это обеспечивает легкий доступ к кабелям, когда это необходимо, но также означает, что кабели не полностью закрыты. Из-за открытого характера их нельзя использовать вертикально, например, с защелкой, и обычно они используются на столах для аккуратной прокладки компьютерных кабелей и других связанных проводов на достаточном расстоянии от земли. Как и фиксирующие дорожки качения, они часто имеют клейкую основу для простоты установки.

J Channel Raceway
Настольные кабельные организаторы NeatLinks Unxer в масштабе человека

Угловой воздуховод

Угловой воздуховод похож на защелкивающийся канал, но имеет уникальную четверть круглую форму, которая позволяет ему сливаться со стеной и/или потолком для придания завершенного и завершенного вида. В нем используется раздвижная крышка, чтобы полностью скрыть кабели, и его можно использовать горизонтально или вертикально практически в любом углу, даже имитируя внешний вид лепного украшения короны, чтобы еще больше скрыть свое назначение.Они подходят для мультимедийных кабелей, кабелей динамиков и домашнего кинотеатра, расположенных в углу комнаты, или для кабелей, свисающих с потолка.

Угловой канал

Power Raceway

Power raceway включает источник питания непосредственно в кабелепровод. В то время как обсуждавшиеся ранее кабельные каналы обычно изготавливаются из ПВХ, силовые кабельные каналы могут быть изготовлены из пластика или металла. В отличие от других типов кабелепроводов, в которых обычно размещаются обычные силовые кабели или провода громкоговорителей, в кабельных лотках обычно проходят коммуникационные кабели, включая проводку для передачи голоса/данных, оптоволокно или другие низковольтные кабели.Это делает его идеальным для лабораторий, офисов, школ и других коммерческих приложений, хотя для его установки часто требуется более опытный установщик, в отличие от большинства других каналов, которые может легко установить любой самостоятельный мастер.

Опоры Tele-Power от Wiremold
HellermannTyton Infostream Multi-Channel Raceway

Специальные беговые дорожки

…И остальные. Есть много других типов кабельных каналов, которые называются «кабелепроводами», но не вписываются в опрятные ниши, определенные выше.Такие, как проволочные ограждения для столбов электропередач или наружных стен зданий, например, или системы поддержки кабелей, такие как Cable Runway или Fiber Runner от Panduit. Направляющие из экструдированного алюминия долговечны и прочны для наружного промышленного использования, и металлические кабельные каналы над полом предлагают полупостоянное решение для низковольтных кабелей, которое имеет дополнительное преимущество: Совместимость с ADA, позволяющая пешеходам, инвалидным коляскам, тележкам и другим транспортным средствам катиться прямо по нему.

.

Related Post

2022 © Все права защищены.
