Что такое мостик холода и о проблемах

  • Главная::
  • Старые проблемы

    Мостик холода, как следует из названия, это путь, по которому тепло утекает из помещения наружу. Монтажный шов – узел, где происходит стыковка конструкций стены и окна ПВХ, обладающих совершенно различными свойствами, в том числе, и в плане теплотехники. Мостики холода зачастую возникают на оконных откосах, чему виной как раз некачественный монтаж окна ПВХ, но нередко проблема мостиков холода – это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.). В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с низкой температурой. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень).

    То же самое относится к проемам без четвертей. При их отсутствии опасность мостиков холода серьезно возрастает, и здесь следует особо внимательно продумать теплотехнику узлов примыкания.

    Как быть

    Разумеется, саму стену не заменить, поэтому стоит хотя бы выжать из окна ПВХ максимум пользы. При отсутствии четвертей стоит применять оконные коробки шириной не менее 130 мм. При узкой оконной коробке качественная заделка шва затруднена и высока вероятность мостиков холода. Это интуитивно ясно — толстый оконный профиль является более тёплым, нежели тонкий. Приведенные в ГОСТе варианты с фальш-четвертями из уголков или из наличника возможны только при наличии наружной штукатурки, и все равно остаются проблемными с точки зрения теплотехники. При наличии в стене эффективного утеплителя (минеральной ваты или негорючих пенополистиролов) окно ПВХ должно стоять или в плоскости утеплителя, или за четвертью из утеплителя. В стенах, где комбинируются газобетон с наружной облицовкой и четвертями из кирпича, как правило мостиков холода также не возникает благодаря хорошим теплотехническим качествам газобетона.

    Заказывая монтаж окна ПВХ у себя дома или в офисе, стоит подробно обсудить со специалистом эти вопросы. Окно из металлопластика — вещь, которая служит много лет, и лучше потратить лишнее внимание на монтаж окна, чем на его ремонт.



    13 января 2012

    «Мостики холода» в квартире – как распознать?

    « Назад Опубликованно 12.03.2014. Размещено в рубрике: Теплоизоляция

    Чтобы герметичность здания была максимальной, когда идет строительство обращайте внимание на то, как примыкают двери и окна к стенам, на соединения полотнищ пленки, на штукатурку на кладке дома,  и на выступающий коньковый прогон снаружи.



    Давайте рассмотрим такое понятие как мостик холода. Для того чтобы сберечь энергию в постройке, нужно как можно тщательней теплоизолировать пространство, идеальным вариантом была бы непрерывно уложенная теплоизоляция (используйте, например,

    Пеноплекс).



    Но это, к сожалению, невозможно, так как есть такие места, где теплоизоляционная оболочка просто должна быть прервана, к примеру, вокруг проемов окон и дверей. От того насколько правильно и тщательно будут выполнены эти узлы соединения, будет зависеть, сможет ли через них уйти тепло.



    Если сравнивать эти места с другой частью стены, то  такие места охарактеризованы низким сопротивлением передачи тепла, поэтому они и получили название «мостики холода». Наличие таких мостиков повышает расход отопления. Подсчитано, что из-за этих «мостиков холода» теряется около 1/3 всей энергии тепла помещения.

    Из-за мостиков на стенах появляются высолы и плесень. Если температуру изнутри стены понизить, то тогда точка росы сдвинется, благодаря чему на окнах и вокруг них появится конденсат. А там, где влажно и сыро, оседает и собирается пыль, по истечению времени на этом месте будут черные пятна. Так как пыль является прекрасным местом, где могут жить и размножаться микроорганизмы и другие грибки, пятна покрываются плесенью.



    Места, где могут образоваться «мосты холода», достаточно много. В каркасной постройке мостики холода появляются в стойках, промеж которых укладывается утеплительный материал. При условии, что стойки сделаны из дерева, «мостики холода» будут плохо выражены, поскольку дерево плохо проводит тепло. Также у балок перекрытий будут образовываться «мостики холода» при изоляции потолочного пространства.



    Стропильная система будет «мостиком холода», когда будет

    теплоизолироваться крыша. Если стены сделаны из нескольких слоев, то будет проблематично установить коленчатые мансардные стены и лестницы из железобетона снаружи. Самое слабое место при многослойных стенах – это плита из железобетона, которая выступает в роли перекрытия.



    О мостиках холода

    Мостики холода — это элементы конструкции сооружения или монтажного шва с высокой теплопроводностью, по сравнению с остальными элементами конструкции.

     Возможны различные условия для образования тепловых мостов, например:

    • cтыкуются материалы с различной теплопроводностью;
    • неизолированные детали входят в изолированные площади;
    • стеновые зоны расположены структурно и, следовательно, термически слабее.

     Таким образом, в зависимости от причин повышенных утечек тепла/холода, существуют два основных типа тепловых мостиков холода:

    • конструктивные мостики холода — возникают из-за сочетания строительных материалов, имеющих разные коэффициенты теплопроводности, например сквозное крепление саморезом;
    • геометрические мостики холода — результат геометрических переходов формы здания, например внешние углы.

    На практике часто наблюдается сочетание этих типов.

    Тепловые мосты имеют целый ряд негативных последствий. В первую, очередь это потери тепла/холода сооружения, а следовательно,  и увеличение затрат на отопление/охлаждение.

    Кроме этого, понижение температур внутренних поверхностей из-за наличия холодных стыков негативно влияет на комфорт внутри помещения и может привести к следующим проблемам:

    • конденсату влаги внутри и на поверхности конструкций;
    • коррозия металла;
    • появление плесени грибков;
    • образование трещин и т.
      д.

    Поэтому целесообразность устранения мостиков холода не вызывает сомнения. Произвести необходимые расчеты и получить больше технической информации для ликвидации мостиков холода можно ознакомившись со сводом правил СП 50.13330.2012 «Тепловая защита зданий» (скачать можно здесь или посмотреть по ссылке). Что касается частного случая устранения мостика холода, возникающего при креплении с помощью самореза – существует надежное решение, суть которого заключатся в термо- и гидроизоляции места крепления с помощью термовтулки.  (рис.)



    посмотреть на сайте

    Мостики холода в жилом доме

    Мостиком холода называют ту точку в конструкции здания, через которую в помещение проникает холод. Подобные элементы или составляющие стен, кровли или фундамента делают дом менее комфортным, ведь из-за потери герметичности происходит постоянное выхолаживание жилого пространства. Вдобавок происходит снижение энергоэффективности хозяйства, что проявляется в увеличении затрат на отопление помещений.

    Учитывая все это, вполне разумным есть стремление застройщиков построить дом, из которого не будет уходить наружу тепло и в который не сможет проникать холод с улицы. Для этого нужно достичь максимальной монолитности стен и применить при возведении дома пористые, то есть, обладающие малой теплопроводностью, строительные материалы. Но жить в бетонном бункере без окон и дверей мало кто согласится, поэтому приходится делать в стенах «дыры» для проникновения через них солнечного света. И именно окна и становятся одним из самых явных мостиков холода, что вынуждает жильцов уже на стадии проживания искать методы борьбы с данным явлением.

    Во многих квартирах и домах окна в холодное время года «плачут», то есть стекла в них обильно покрываются влагой. Это и есть признак наличия в этом месте мостика холода. Стена массивнее тоненького стекла, поэтому в месте нахождения окна происходит более интенсивное проникновение в помещение холода. Появление на стекле конденсата свидетельствует о том, что произошло смещение точки росы этой строительной конструкции.

    Дабы победить запотевание стекол строители оборудуют под окном точки обогрева: радиаторы отопления при обычных окнах и конвекторы при витражных.

    Если проигнорировать необходимость утепления оконных откосов, то из-за проявления в этом месте мостиков холода помещение может потерять треть произведенного для отопления тепла. Кроме откосов местом проникновения холода могут стать стойки, колонны и ригеля в зданиях, построенных по каркасной методике.

    Стены и стойки

    Именно стойки каркаса, которые являются несущим элементом каркасной конструкции, быстрее всего образовывают мостик холода. Дабы пресечь это явление нужно качественно уложить утеплитель при сборке стен. Еще одним инструментом противодействия образованию мостика холода есть использование деревянных стоек, которые обладают меньшей теплопроводностью, чем бетонные аналоги.

    Плита перекрытия и армопояс

    Есть такие мостики холода, которые в принципе можно «победить», а есть те, которые невозможно устранить никакими методами. К примеру, перекрытие в здании, сделанное из железобетонной плиты, в любом случае будет иметь несколько мостиков холода. Своими краями такая ж/б плита опирается на несущие наружные стены и в месте этого соприкосновения образовывается своеобразная невидимая глазу «дыра», сквозь которую и будет проникать в помещения холод.
    Конечно же строители производят утепление плиты и места ее соприкосновения со стеной. Но на практике это помогает мало и приходится прибегать к кардинальному методу – разрыву бетонного слоя и теплоизоляции арматурного «скелета» плиты. Это трудоемко и дорого, поэтому подобный метод является редко используемым. Также хорошим проводником может быть залитый армопояс.

    Двери и окна

    Выше уже было сказано о более высокой степени теплопотерь в месте, где стена теряет свою целостность и монолитность по причине обустройства дверных или оконных конструкций. Кроме обязательного утепления откосов нужно очень ответственно подойти к самой процедуре монтажа и запенивания дверей, окон. Дверные короба и оконные рамы нужно установить настолько плотно в стену, что бы эти места стыков были максимально герметичными.

    О проблеме снижения теплопроводности мест, где будут установлены окна, стоит задуматься еще на стадии разработки проекта дома. Лучше по максимуму использовать для обустройства источников солнечного света южную стену, а северную можно сделать и глухой. Все дело в том, что зимой глядящие на север окна будут пропускать в комнату холод, а вот «южные» днем впустят в помещение тепло от солнца.

    Балкон

    Что бы понять, почему балкон выступает в роли мостика холода, нужно присмотреться к его конструкции. По сути, он состоит из железобетонной плиты, соприкасающейся со стеной и плитой перекрытия. Именно эта, вынесенная за пределы помещения балконная плита и является «проводником», который впускает в комнату холодные массы. Исключением выступают только специально утепленные балконные плиты, в которых обычная арматура заменена на нержавеющий или стеклопластиковый каркас. Такие плиты на треть менее теплопроводные, чем обычные, но встречаются они крайне редко, разве, что в современных элитных новостройках. Устранить мостик холода в месте примыкания балкона можно с помощью размещения по его периметру специальных вкладышей из полиуретана.

    Крепежный анкер

    Зачастую при возведении дома используется метод крепления некоторых элементов к стене с помощью анкеров из металла. Если речь идет о наружной стене, то металлическое крепление станет проводником холода в помещение. Дабы устранить такой мостик холода нужно использовать не обычные анкера, а специальные химические: инъекционные или ампульные.

    Обе эти разновидности крепежа имеют возможность «оградить» металл анкера от соприкосновения с холодной наружной стеной. Различным у них есть только метод установки. Ампульный анкер монтируется путем внедрение этой самой ампулы в отверстие, куда позже будет установлен сам анкер. В процессе установки анкера ампула лопнет и вытекший из нее химический состав впоследствии застынет, образовав защитную пленку. Инъекционный же вводят с помощью пистолета, позволяющего внедрить состав в отверстие, в которое уже установлен анкер.

    Что бы минимизировать количество мостиков холода нужно при возведении дома внимательно инспектировать все имеющиеся стыки. Утепление фасада здания нужно осуществлять таким образом, что бы все соединения утепляющих плит были максимально плотными. Не нужно эти стыки заливать клеем, нужно просто крепить их по максимуму плотно друг к дружке.

    Кладку нужно монтировать так, что бы шов между рядами кирпича был максимально тонким, а изготавливать кладочный раствор следует из перлитового песка. Именно это снижает вероятность образования в кирпичной стене мостиков холода.

    почему они появляются и как этого не допустить?

    Представьте себе, обзавестись одним из титулов сказочного короля Мелиота — «повелитель Нижних Мхов и Трех Мостов» — может любой домовладелец. Например, «нижние мхи» будут ему обеспечены, если развести сырость в подвале. Что же касается «мостов», то в одной только крыше, утепленной с нарушениями, их можно насчитать куда больше трех. Правда, называются они не мостами, а мостиками холода. Но в запущенных случаях могут превратиться и в мосты…

    Сегодня мы поговорим о том, как избежать возникновения мостиков холода в конструкции мансардной крыши. Ведь в конечном итоге они оборачиваются потерей тепла из здания и, как следствие, повышением расходов на его отопление; выпадением конденсата в промерзающих участках кровли, а значит — намоканием и порчей слоя утеплителя, гниением деревянных элементов крыши, разрушением отделки в помещении мансарды.

    Как правило, стандартный кровельный «пирог» выглядит так. Теплоизоляционные плиты или маты из волокнистых материалов укладывают враспор между стропильных ног. Изнутри дома все это выстилают пленкой пароизоляции, а снаружи — гидроветрозащитной паропроницаемой мембраной, поверх которой устраивают вентзазор с приточными отверстиями на карнизном свесе и вытяжными — у конька. Данные меры призваны предохранить утеплитель от намокания под воздействием водяных паров, стремящихся под крышу из помещений, а также атмосферной влаги, могущей проникнуть в стыки между элементами кровельного покрытия.

    Если все слои «пирога» на своем месте, то тогда из-за чего же появляются мостики холода?

    Материал утеплителя. При покупке плит или матов из каменного или стекловолокна важно выбрать качественный продукт авторитетной марки, который соответствует требуемым физико-механическим характеристикам и со временем не даст усадки.

    Применяемые для теплоизоляции кровли волокнистые утеплители относятся к классу негорючих материалов (НГ). А вот не уступающие им по теплоэффективности экструдированный пенополистирол и пенополиуретан являются пожароопасными: первый считается сильногорючим (Г4), второй — умеренно или слабогорючим (Г2—Г3)

    Подрезка плит. При монтаже утеплителя в ендовах, хребтах и узлах примыканий неминуемо встает проблема подрезки плит. Делать это следует с припуском, чтобы изоляция укладывалась плотно и без щелей. Поскольку на таких сложных участках кровли очень трудно добиться идеальных стыков, специалисты рекомендуют создавать здесь дополнительный слой теплоизоляции, который перекрыл бы возможные мостики холода. Одно из решений — проложить со стороны помещения лист фольгированного вспененного полиэтилена.

    Утепление скатов. Чтобы плиты, вставленные между стропильными ногами, прилегали к ним без зазоров, они должны быть шире проема на 10–20 мм. При установке плиты поджимают, а на месте они расправляются, вставая враспор. Но поскольку сами стропила могут иметь кривизну, щели все равно не исключены. Некоторые строители практикуют такой прием: разрезают плиту по диагонали и при монтаже немного сдвигают верхнюю часть вниз для лучшего уплотнения.

    Все обнаруженные в теплоизоляционном контуре пазухи и зазоры необходимо заделать кусками того же утеплителя. Кроме того, имеет смысл укладывать не один слой изоляции, например, из 150-миллиметровых плит, а три — из плит толщиной 50 мм, располагая их со смещением стыков.

    Утепление в зоне мауэрлата

    Мауэрлат. Так называется рама из бруса, установленная по верху ограждающих стен и служащая опорой для стропил. Изоляция зоны мауэрлата является одной из ключевых мер по недопущению мостиков холода в конструкции крыши. Сложность в том, что теплый контур скатов должен без единого разрыва сомкнуться со слоем фасадного утепления (если таковой имеется) либо протянуться до края стены, если стеновой материал не предусматривает наружной теплоизоляции. А значит, требуется надежное утепление зазора под свесом с внешней стороны мауэрлата. Это легко сделать при монтаже плит с улицы, но чаще всего работы проводят изнутри здания после того, как по стропилам настелена гидроветрозащита или даже уже уложена кровля, — так утеплителю не грозит намокание под дождем и ему не нужно укрытие, а кровельщики не зависят ни от погодных условий, ни от длины светового дня. Только вот фрагменты плит в данном случае придется буквально проталкивать за мауэрлат под гидроветрозащитной мембраной, так что обеспечить отсутствие щелей в этой зоне будет очень трудно. Кроме того, существует опасность, наоборот, переборщить с количеством утеплителя и перекрыть вентзазор, тем самым нарушив движение воздуха в подкровельном пространстве.

    Как вариант, можно снять контробрешетку, которая прижимает мембрану, свободно уложить утеплитель и закрепить бруски снова. Но лучше изначально скорректировать порядок действий. Сначала со стороны улицы уложить теплоизоляцию перед мауэрлатом и непосредственно над ним, затем настелить мембрану, а далее продолжать работу изнутри помещения.

    Если из-за неровности поверхностей мауэрлат неплотно прилегает к основанию (верхней плоскости стены), то щели между ними лучше заделывать не строительной смесью, а монтажной пеной. Обладая теплопроводностью всего 0,033–0,04 Вт/м•°С, она не даст образоваться в этих местах мостикам холода

    Узел соединения крыши с фронтоном. Верхняя часть фронтонной стены часто выполняется по бокам в виде лесенки, каждая «ступенька» которой — потенциальный не то чтобы мостик, а именно что мост холода, поэтому для ее выравнивания целесообразно использовать не обычный строительный раствор, а смесь с «теплой» перлитовой добавкой или же заполнять пустые места фрагментами утеплителя.

    Гидроизоляционная мембрана с утеплителем

    Традиционный способ защиты этой зоны от промерзания — 1) прокладка между крайней стропильной ногой и фронтоном слоя волокнистой теплоизоляции толщиной минимум 50 мм; 2) утепление верхних, наклонных плоскостей фронтонной стены теми же 50-миллиметровыми плитами с доведением их до плотного прилегания к «пирогу» кровли; 3) монтаж полосы изоляции по верхнему контуру фронтона со стороны улицы. Фактически таким образом создается П-образный теплоизоляционный контур, надежно защищающий стык крыши с фронтонной стеной и переносящий точку росы за пределы толщи утеплителя. К сведению: отечественный рынок предлагает диффузионные гидроветрозащитные мембраны со слоем утеплителя 30 мм из нетканого материала, которые могут служить для организации данного узла примыкания.

    Стыки деревянных элементов. Мостики холода могут возникать в местах стыка деревянных элементов крыши, пребывающих на границе теплой и холодной зон, а также в зоне сращения двух балок, образующих составное стропило. Соединяемые детали могут изначально неплотно прилегать друг к другу или «разойтись» из-за подвижек стропильной системы в процессе осадки деревянного дома. Одно из решений — прокладывать стыки синтепоном или вспененным полиэтиленом еще при монтаже конструкции, однако существует мнение, что это ослабляет соединительный узел.

    Конструкция мансардной крыши с перекрестным утеплением

    Для уплотнения стыков в уже собранном каркасе крыши рекомендуют применять специализированные герметики или ПСУЛ. А вот монтажная пена для этих целей не слишком подходит, так как она неэластична и обладает низкой стойкостью к деформациям.

    Тепло из дома может утекать сквозь щели, образующиеся в местах выхода через стены наружу таких элементов крыши, как коньковый брус и промежуточные прогоны, на которые ложатся стропила для козырька. Эти щели обязательно надо уплотнить, а «разрывы» в пароизоляционном и гидроветрозащитном контурах вокруг балок — герметизировать клеем или специальной клейкой лентой.

    Мансардное окно. Одна из причин промерзания крыши в зоне мансардного окна — отсутствие теплоизоляции по периметру оконной коробки в силу нехватки места в межстропильном проеме для ее монтажа. Чтобы обеспечить необходимый для этого зазор в 20–30 мм, может понадобиться подгонка стропильной конструкции, например, с помощью установки продольных и поперечных перемычек. Зазор заполняют волокнистым утеплителем, соединяя его с «теплым» слоем кровельного «пирога», либо монтируют здесь готовый теплоизоляционный контур из вспененного полиэтилена. Как вариант, можно приобрести модель окна с уже интегрированным в раму изоляционным поясом.

    Теплоизолировать коробку мансардного окна монтажной пеной нельзя. Под деформирующими нагрузками (ветровой, снеговой и пр.) она начнет крошиться, и «теплый» контур утратит свою целостность

    Чаще всего причиной проблем не только в зоне мансардного окна, но и по всей крыше становится увлажняющий, а значит, лишающий утеплитель теплоизоляционных свойств конденсат. Его выпадение может являться следствием негерметизированных стыков и примыканий пароизоляционной и гидроветрозащитной пленок, а также нарушений при организации проветривания подкровельного пространства (не предусмотрены приточные или вытяжные отверстия в свесе и в районе конька, не соблюдена величина вентзазора и т. п.).

    Мостики холода могут также стать результатом нарушения технологии при установке подоконного желоба, который должен отводить воду, стекающую по гидроветрозащитной мембране. Пленку подрезают, затем укладывают желоб и заводят внутрь него ее край, фиксируя кляммером, после чего верхний край оконного гидроизоляционного фартука заводят под желоб.

    Дымоход. Не только дымовая труба, но и любые проходящие через конструкцию крыши элементы нарушают целостность слоев кровельного «пирога», а следовательно, места таких проходок должны быть тщательно утеплены (негорючей каменной ватой высокой плотности) и герметизированы с помощью специальных фартуков и пластичных самоклеящихся лент. Края изоляционных пленок в узлах примыкания обязательно проклеивают.

    Выявить в конструкции крыши или кровельного «пирога» дефекты, приводящие к потерям тепла и протечкам в мансарде (и, что важно, обойтись при этом без частичного демонтажа кровли или отделки помещения) поможет проведение энергодиагностики здания с помощью тепловизионной съемки

    Дополнительный слой утепления

    Дополнительный контур утепления под стропилами

    Даже при условии качественного выполнения всех работ по устройству кровли совершенно исключить вероятность появления в ней мостиков холода нельзя. Особенно это касается крыш со сложной геометрией — многощипцовых, вальмовых, с большим количеством узлов примыканий, ендов, люкарен и т. п. Помимо того, требуемая СНиПами для среднерусского региона толщина контура утепления, а именно — 200 мм, выдерживается далеко не всегда. Обычно несущую конструкцию крыши изготавливают из бруса 150 × 50 мм, что и определяет соответствующую толщину теплоизоляции, укладываемой между стропил. Да и сами стропила являются своего рода мостиками холода. А значит, будет целесообразным создание дополнительного «теплого» контура, который «нарастит» толщину утепления и изолирует стропила.

    Устраивать такой контур можно как над стропильными ногами, так и под ними. Утеплитель укладывают между прибитыми к ним поперечными брусками. Если теплоизоляция находится поверх стропил, то ее застилают гидроветрозащитной мембраной, монтируют деревянную подоснову (контробрешетка плюс обрешетка или сплошной настил), а затем материал покрытия. Если утеплитель кладут снизу балок, его закрывают пароизоляцией и выполняют отделку.

    Первый вариант обеспечивает лучшую теплозащиту, отсекая стропила от холодной зоны под кровлей, но усложняет деревянную конструкцию, служащую основанием для кровельного покрытия.

    Мостики холода в загородном доме. Как от них избавиться? | Stroikadialog.ru

    Наверное каждый собственник загородного дома или дачи знает это одновременно пугающее и уменьшительно-ласкательное определение «мостик холода». Даже если и не знает, то с высокой вероятностью в его доме есть места, которые по каким-то причинам более холодные, чем остальные. Также многие строители и рабочие оперируют этим термином, заявляя, что мостики надо обязательно ликвидировать. А возможно ли их все ликвидировать в принципе?!

    Содержание:
    Определение «мостик холода»
    Виды мостиков холода
    Чем опасны мостики холода
    Примеры мостиков холода

    Я не исключение, ведь в процессе строительства и проживания в своем загородном доме из сухого профилированного бруса поставил себе задачу сделать его максимально теплым и комфортным! В одно время приобретя тепловизор и обследовав свой дом внутри и с улицы, понял, что не все так хорошо, как хотелось бы! Утечек тепла было достаточно на экране тепловизора! В этой статье я хочу поделиться своими наблюдениями и перечислить эти пресловутые «мостики», о которых знаю по своему дому и домам соседей.

    Определение «мостик холода»

    Я попытался найти толкование данного термина в профессиональной литературе типа СНИПов или ГОСТов. Но ничего не нашел кроме определений в статьях или на сайтах компаний, занимающихся утеплением или теплотехническим расчетом.

    Напишите в комментарии ссылку на документ, если знаете!

    Мостик холода или по другому температурный мост — это участок ограждающей конструкции здания (стены, кровли, перекрытий), имеющий пониженное термическое сопротивление. Другое определение гласит, что мостик холода – это ограниченная по объему часть элемента дома, через которую происходит повышенная теплоотдача.

    Если принять во внимание свод правил по тепловой защите зданий СП 50.13330.2012 я для себя определил мостик холода как часть конкретной ограждающей конструкции дома, которая имеет меньшее сопротивление теплопередаче чем основная часть конструкции. Пример – в кровле есть отверстие под дымоход, которое плохо утеплено, это место будет мостиком холода. Или в участке каркасной стены спрессовался утеплитель, образовав пустоту – эта пустота и есть мостик холода.

    Логично – такие ограждающие конструкции как окна или двери практически всегда будут иметь меньшее сопротивление теплопередаче чем стена или кровля, и считать их мостиком холода с точки зрения дефекта будет некорректно!

    Виды мостиков холода

    Почему же появляются эти мостики холода, и когда вероятность их появления возрастает? Рассмотрим причины и условия возникновения:

    Мостики холода могут быть обусловлены геометрией конструкции. Самый простой пример – угол здания. Мостик появляется из-за того, что внутри нагреваемая поверхность меньше, чем поверхность снаружи, через которое тепло уходит.

    Конструкционные – обусловлены самой конструкцией. Стыки и примыкания разных элементов дома выступают потенциальными мостиками холода. Хороший пример – это место примыкания мансардной кровли и стены.

    Материальные – возникают вследствие комбинирования материалов с более высоким и более низким коэффициентом теплопроводности. Пример – оконная или дверная перемычка из бетона в кладке из газобетона.

    Если первые мостики предсказуемы, о них знают и их можно предотвратить или максимально минимизировать, то от кривых рук ничего не спасет. Поэтому я для себя выделил еще одну причину. Человеческий фактор – зачастую мостики холода возникают попросту при ошибках утепления, нарушении технологии использования материалов или просчете в проектировании и строительстве.

    Получается, что есть потенциальные мостики холода, которые при грамотном подходе можно избежать!

    Чем опасны мостики холода

    1) во-первых, в отопительный период придется больше тратить на отопление, если хотите поддерживать комфортную температуру. Чем больше утечек тепла через мостики, тем больше надо компенсировать потери отоплением.

    2) во-вторых, встреча холодного и теплого воздуха способна закончиться образованием конденсата внутри, который может скапливаться в утеплителе или образовываться на внутренней части ограждающей конструкции. Или появляются сосульки на свесах кровли, изморозь на стенах, что влечет к постепенному повреждению внешней отделки.

    3) постепенное ухудшение свойств материалов ограждающей конструкции

    4) излишняя влага как правило приводит к образованию грибка или плесени, что может негативно отразиться и на здоровье жильцов

    Последние три варианта по моему мнению возникают только в случае серьезных нарушений строительного процесса и использования материалов. Больше хлопот возникает из-за того что попросту холодно и приходится тратиться на отоплении!

    Обязательно поделитесь статьей в социальных сетях со своими друзьями и знакомыми! Может кто-то из них планирует построить дом!

    Примеры мостиков холода

    Я хочу перечислить мостики холода, которые я обнаружил через тепловизор в своем доме и домах соседей. Напишите в комментарии свои примеры мостиков холода! Это будет полезно знать всем!

    1) Перерубы и стыки венцов в деревянном доме – это самое слабое место. Чем больше перерубов, тем больше появляется геометрических мостиков холода в виде углов.

    2) Если вы используете шпильки для стягивания венцов деревянного дома, то имейте ввиду, что смотровое окно, через которое шпильку подтягивают в доме, является очень серьезным мостиком холода, так как в процессе монтажа выбирается толстый слой из стены. У меня лично во внешних стенах дома было больше 20 таких отверстий.

    3) Деревянные лаги цокольного перекрытия и стропила кровли. Допустим пол над неотапливаемым подполом сделан по деревянным лагам высотой 200 мм и шириной 100 мм, утеплитель минвата между лагами соответственно тоже 200 мм. Казалось бы неплохо, но коэффициент теплопроводности сосны почти в три раза больше чем у минваты. И если минвата даст нам условно сопротивление теплопередаче 4,5 м2С/Вт, то лага только 1,4 м2С/Вт, тогда как для московского региона требуется 4,12 м2С/Вт. Ширина стандартного утеплителя 600 мм. Получается, что 1/7 часть вашего перекрытия имеет сопротивление теплопередаче в 3 раза меньше требуемого.

    4) Это же относится и для чердачного перекрытия из деревянных лаг. Выход – дополнительное утепление вперехлест на лаги.

    5) Тоже самое касается и деревянных стропил кровли – если стропила сделаны из доски шириной 50 мм, а шаг стропил 600 мм, то 1/11 часть вашей кровли также выступает мостиком холода. Выход – перехлестное утепление.

    6) Различные дымоходы и вентканалы в кровле – здесь понятно, нарушается целостность кровельного пирога, требуется очень внимательно подойти к монтажу таких элементов.

    7) Мансардное окно – в отличие от стандартных окон, мансардное является необязательным элементом, а для кровли действуют самые высокие требования по сопротивлению теплопередаче, чем окна не могут похвастаться.

    8) Примыкание мансардной кровли и стены – гуляя по своему населенному пункту зимой я обращаю внимание на то, что у большинства домов на кровле именно в районе примыкания не лежит снег, а тает, так как выходит тепло, а значит плохо учтен конструкционный мостик холода.

    9) Примыкание стены и цокольного перекрытия

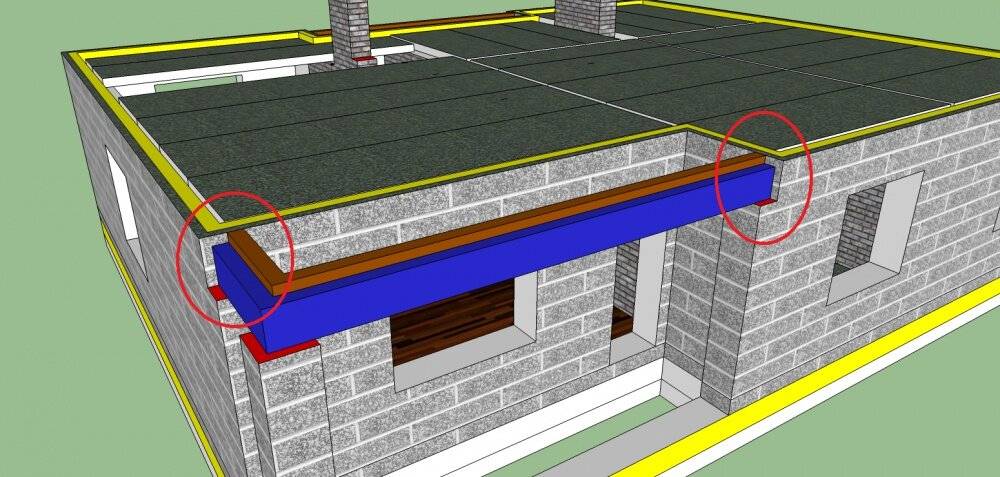

    10) Армопояс, оконные и дверные перемычки в каменных домах

    11) Кладочный шов в домах из блоков или кирпича. Стена из блоков также как и деревянная стена из венцов получается не полностью однородной, так как присутствует стык блоков. Выходом является использование специального «теплого» раствора или пены для кладки.

    Для себя я сделал вывод, что «мостик холода» это часть конструкции дома, которая попросту требует более внимательного подхода к утеплению. Напишите в комментарии, какие мостики холода вы знаете, или которые были/есть у вас в доме! Ваш лайк и подписка помогут развивать канал!

    Как утеплить деревянный дом читайте в статье по ссылке!

    Что такое мостик холода в строительстве, устранение + видео

    Наверно каждый, кто сталкивался с вопросами утепления дома, слышал выражение «мостик холода» через который из помещений уходит тепло, а снаружи проникает холод. Тема статьи — «мостик холода» в строительстве, что это такое и как его убрать?

    А что именно значит, этот термин знают не все, да и листать научную литературу и вычитывать, что это все значит не так и заманчиво. Поэтому я в этой статье хочу кратко рассказать о мостике холода, как говорится, на пальцах, простыми словами. Эта статья будет полезна для тех, кто вообще это выражение слышит впервые, а для тех, кто более осведомлен в теме утепления, лишней тоже не будет. Так, что читайте статью до конца, будет интересно и познавательно.

    Итак приступим, говорили мы о том, как из помещений уходит тепло, а снаружи проникает холод. Такое явление действительно существует, но правильно оно называется – «температурный мост». Мы будем использовать более привычное название и рассмотрим в статье пути появления таких мостиков и способы их предотвращения.

    Что такое «мостик холода» и чем он опасен?


    Мостик холода (или температурный мост) – это участок здания, который имеет более низкие теплоизоляционные свойства в сравнении с близлежащими материалами, обладающими более высоким термическим сопротивлением. Если говорить, проще, то мостики холода – это такие места в конструкции дома, через которые прохладный воздух из окружающей среды проникает внутрь помещения, а тепло наоборот выходит наружу.

    Чем опасны такие мостики? Прежде всего, они оказывают влияние на теплотехнические характеристики дома, а именно:

    • увеличивают до 50% потери тепла;
    • снижают срок эксплуатации здания;
    • являются причиной образования конденсата;
    • способствуют появлению трещин и разрушению несущих стен;
    • способствуют образованию плесени и других отложений.

    Как возникают мостики холода и методы их обнаружения?

    Появление мостиков холода – следствие ошибки проектировщиков и строителей, осуществляющих монтаж конструкций. Однако в среде профессиональных строителей бытует мнение, что их появления невозможно избежать даже при самом тщательном проектировании и соблюдении всех технологий монтажа. В пользу этой версии можно сказать, что мостики холода действительно появляются на стыках конструкций:

    • местах примыкания кирпичной кладки к элементам из бетона;
    • стойках в каркасном доме;
    • в оконных, дверных проёмах;
    • между плитами перекрытия и т. д.

    Относительно утеплителя «мостик холода» наиболее часто встречается в строительстве в следующих случаях:

    • при использовании в качестве теплоизоляционного материала плит, а не рулонов или напыления;
    • неправильный монтаж теплоизолятора;
    • места крепления утеплителя при помощи металлических дюбель-гвоздей;
    • использование теплоизоляционных материалов, дающих усадку.

    Понятно, что в стене, которая утеплена методом напыления полиуретанового утеплителя появление мест утечек тепла сводится к минимуму, тогда как при использовании пенопластовых, минеральноватных плит, такая возможность возрастает. Особенно это касается материалов, крепление которых производится «встык», а не «внахлест».

    Что касается утеплителя Velit, хоть он и плитный теплоизоляционый материал, в нем «мостик холода» не образуется вообще, так, как у него есть капиллярная активность. Поэтому утеплитель Velit смело монтируется встык, и не о чем беспокоится не надо.

    Обнаружить «мостики холода» можно, используя специальный прибор – тепловизор. С его помощью за считанные минуты можно обнаружить места утечки тепла. Результатом работы прибора является снимок, на котором изображено строение с цветовыми показателями теплосбережения: синий цвет будет говорить о хорошем сохранении тепловой энергии, красный и зелёный – покажет места утечек.

    Иногда для поиска холодовых мостиков опытные строители применяют влагомеры, ведь там, где есть мостик, практически всегда есть повышенная влажность. Без применения специальной аппаратуры обнаружить места, где образовался «мостик холода» в стене, на крыше, на перекрытиях и т. д., практически невозможно, однако соблюдая некоторые правила можно ещё на этапе строительства свести их появление к минимуму.

    Как избежать образования мостов холода и снизить их влияние?

    Избежать образования «мостиков холода» можно на этапе проектирования, тщательно проводя расчёт теплопотерь будущего дома. Такой расчёт производится при помощи специальных формул или компьютерных программ. В уже построенном доме снизить негативное влияние холодовых мостов можно при помощи грамотно проведенного утепления.

    Причём в утеплении нуждаются не только стены, но и фундамент и балкон. При использовании утеплителя при монтаже, которого образуются швы, необходимо тщательно их герметизировать. Иногда целесообразно использовать рулонные теплоизоляционные материалы.

    А также важное значение имеет предварительная подготовка поверхности, наличие трещин, сколов со временем приведет к образованию участков утечки тепла. Поэтому перед началом монтажа утеплителя поверхность необходимо тщательно подготовить: замазать трещины, стыки плит, устранить сколы.

    Но также обратите внимание, что наиболее высокие показатели теплопотерь имеют кирпичные дома, поэтому их утепление является необходимостью.

    Борьба с «мостиками холода» в доме

    Двери и окна – это, наверное, самые слабые места в доме, с точки зрения удержания тепла. Учитываю их конструкцию у них больше теплопотеря. В принципе они и сами есть «мостиками холода».

    Что же делать? Как минимизоровать потери тепла? Первое, что надо сделать – это выбрать правильно сами стеклопакеты и оконные рамы. Также необходима теплоизоляция «мостиков холода» между окном и стеной. Это можно сделать плотно состыковав оконную раму со стеной. Не забываем о герметизации швов между стеной и окном.

    «Мостик холода» на стыке стены и пола. Обычно при строительстве дома сначала бетонируют фундамент и строят стены первого этажа. В энергоэффективном доме пол обязательно должен быть утеплен. Вот как раз на стыке этих трех элементах и может возникать «мостик холода».

    Устранение «мостика холода» в этом месте возможно. Для этого необходимо. Чтобы теплоизоляция стен фундамента была соединена с теплоизоляцией стен непрерывным слоем. В свою очередь, теплоизоляция пола должна быть соединена с теплоизоляцией стен.

    Крыша и наружная стена. Здесь может возникнуть проблема из-за того, что наружная стена и крыша, сделанные из разных материалов, да и утеплены они разными теплоизоляторами. Еще надо обратить внимание на то, что крыша гибкая, а стена жесткая. Следовательно, очень важно утеплить место стыка, чтобы была непрерывная теплоизоляция и тогда не будет никакого «мостика холода».

    Видео: Как найти мостики холода в доме

    Видео: Мостик холода в кирпичном доме

    Видео: Мостики холода в каркасном доме

    Как предотвратить потери тепла в домах из-за теплового моста

    Легко посмотреть на значение R материала и предположить, что вся наша стеновая сборка соответствует ему. Но если учесть тепловые мосты, вызванные материалами каркаса и любыми неоднородностями в конструкции стены, можно быстро прийти к выводу, что это не так.

    Не нужно дорогого оборудования или инженера, чтобы определить тепловой мост в доме, проведите рукой по стенам в очень холодный день, и они найдут вас.

    Речь идет не только о теплопотерях и связанных с этим высоких счетах, речь идет о комфорте и качестве жизни. В очень холодные дни это может сделать пребывание слишком близко к стенам довольно неприятным, иногда делая часть вашего дома несколько непригодной для использования.

    Дерево, металл и бетон в наружных стенах действуют как тепловые мосты, проводя гораздо больше тепла, чем изоляция по обе стороны от них. Но с большинством типов стеновых сборок у нас нет другого выбора, кроме как использовать какой-либо теплопроводный материал в качестве стенового каркаса; пенопластовые шпильки не выдержат нагрузки канадского снега.

    Что вы можете сделать, так это учесть это на этапе проектирования, чтобы добиться фактических характеристик стены, которые вы хотите. Установка изоляционных плит R19 с деревянными шпильками R5 с обеих сторон приводит к тому, что характеристики стены приближаются к R13 или даже ниже, в зависимости от количества шпилек. На истинное или «эффективное» значение R стены влияет качество и количество установленных окон.

    Если вы запустили имитационную модель энергопотребления, чтобы выяснить, насколько хорошо будет работать стена, но пренебрегли расчетом тепловых мостов, вы попытаетесь решить математическое уравнение без использования всех переменных и ваши выводы будут просто неверными.

    Конструкция без мостиков холода:

    1- Обратите внимание на использование и тип элементов внешнего каркаса. Часть древесины, используемой для наружного обрамления, может быть безопасно удалена — перемычки на ненесущих стенах, ненужные калеки, лишние стойки в углах и т. д.

    2- Избегайте металлических крепежных деталей любого типа, которые охватывают всю стену в сборе.

    3- Спроектируйте стену подвала так, чтобы она была лучше защищена от влаги и повреждения водой. Это может позволить вам использовать дерево вместо металла в качестве меры предосторожности.

    4- Оставьте полости для металлических стоек на наружных стенах пустыми, а вместо этого используйте деньги, которые вы бы потратили на войлочные доски, для утолщения бесшовного слоя теплоизоляции. Вы можете потерять пару дюймов внутреннего пространства, но это пространство будет более удобным, и вы получите гораздо большую отдачу от своих инвестиций в изоляцию.

    Изоляция между металлическими стойками:

    Металлические шпильки становятся все более распространенными в жилищном строительстве, и не всегда с отличными результатами.Некоторым строителям они нравятся, и для внутренних стен это нормально, но энергетические характеристики зданий, в которых дерево заменено металлом на наружных стенах, могут серьезно пострадать, если мы игнорируем тепловые мосты.

    Металл так легко проводит тепло, что нет смысла размещать изоляцию с обеих сторон. Подсчитано, что металлические шпильки с прокладками в полостях могут снизить общую эффективность этой изоляции на 60–70% и более.

    По данным Building Science Corporation, » R-значение стальных шпилек глубиной 6 дюймов, установленных с межцентровым расстоянием 16 дюймов, с изоляцией полости R-21 снижено до R-7.4, значение всего 35% от номинального «.

    Если размещение теплопроводов по обе стороны от войлочной изоляции снижает их эффективность хотя бы наполовину, это означает, что вы, по сути, заплатили двойную цену за значение R, которое, по вашему мнению, вы приобрели. Таким образом, ваши деньги могут быть лучше инвестированы, используя альтернативы.

    Строительные нормы и тепловые мосты:

    Решение проблемы тепловых мостов в строительстве не только разумно, но и становится законом. Недавние поправки к строительным нормам и правилам повысили тепловые требования к ограждениям зданий во многих регионах, в том числе требуют термического разделения.

    Вопреки распространенному мнению, значения теплоизоляции в строительных нормах не предназначены для продвижения наиболее эффективных и экономичных стеновых систем, они существуют для защиты покупателей жилья, гарантируя, что существует нижняя ступень производительности, ниже которой мы не опустимся.

    Итак, если разрушение тепловых мостов теперь включено в код как обязательная практика, то вы знаете, эффекты значительны. Тепловые мосты влияют на энергетические характеристики дома, но они также влияют на здоровье и долговечность, вызывая холодные точки, которые увеличивают риск образования конденсата.Таким образом, помимо потери тепла и комфорта, качество воздуха и структурная целостность также могут быть факторами с точки зрения плесени, грибка и гниения.

    Мы не должны прекращать делать изоляцию стоек наружных стен, но мы не должны игнорировать общий эффект тепловых мостов, когда мы добавляем всю эту древесину, и мы определенно не должны заменять изолированные деревянные рамы металлом, если этого можно избежать. .

    Использование металлических шпилек в качестве средства удержания изоляции было названо «мерзостью» Джо Лстибуреком из Building Science Corporation, который красноречиво объяснил это следующим образом:

    »Прокладывать изоляцию между металлическими стойками — все равно, что есть свитер, чтобы согреться.

    Тепловые мосты, вызывающие значительные потери тепла, не ограничиваются только стойками в стене. К ним относятся разрывы в изоляции, угловые соединения, плохо установленная изоляция (конвективные тепловые мосты), стыки бетонных плит на стенах и балконах, служебные отверстия (конструктивные тепловые мосты) и «проникающие» тепловые мосты, такие как металлические двутавровые балки, проходящие через стеновые сборки.

    Расчет теплового потока через ограждения зданий намного сложнее, чем расчет его через отдельные материалы, особенно когда речь идет о компонентах с высокой проводимостью, таких как сталь или бетон.Таким образом, значение R, указанное на вашей изоляции, указывает на то, на что она способна, насколько хорошо она работает на самом деле, зависит от проектировщика и строителя.



    Сокращение тепловых мостов создает энергоэффективные здания в Великобритании

    Почему следует обращать внимание на тепловые мосты?

    Поскольку здания становятся более энергоэффективными с лучшей изоляцией, важно решить проблему теплового моста на стыке стены с полом, который может составлять до 30% общих теплопотерь здания.

    Термоблок представляет собой несущий изоляционный элемент и, следовательно, стоит дороже, чем, скажем, газобетонный блок, однако при использовании термоблока другие изоляционные материалы могут быть удалены или уменьшены до , чтобы компенсировать затраты . Нажмите здесь, чтобы посмотреть.

    Руководствуясь Директивой ЕС по энергоэффективности и зданиям, все строительные нормы Великобритании и Ирландии теперь гласят следующее: предотвратимых тепловых мостов в слоях изоляции, вызванных зазорами в различных элементах.

    1. Уменьшение тепловых мостов в конструкциях соединения стены с полом

    Мостики холода возникают там, где стена соприкасается с полом, но до недавнего времени было невозможно разместить изоляцию под несущей стеной, поскольку изоляция могла быть разрушена. Именно по этой причине был разработан Marmox Thermoblock.

    Термоблок представляет собой блок несущего изоляционного материала с теплопроводностью 0,047 Вт/мК, достаточно прочный, чтобы выдерживать нагрузку 9 Н/мм 2 . Его функция заключается в устранении или уменьшении теплового моста на стыке стены с полом. Для получения дополнительной информации и технических характеристик термоблоков Marmox посетите нашу страницу термоблоков.

    Термоблок Marmox используется в кирпичной кладке И стенах с деревянным и стальным каркасом.



    2. Уменьшение образования мостиков холода в конструкциях соединений стены с крышей

    Мостики холода также возникают на карнизах. Размещение Marmox Thermoblock в месте соединения может устранить эту потерю тепла и значительно снизить риск образования конденсата.













    Традиционно балконы строились путем расширения бетонной плиты через стену наружу. Такая конструкция балкона является ярким примером теплового моста, который позволяет теплу внутри здания легко отводиться по этой бетонной плите.Это приведет к образованию конденсата, росту плесени, а также к значительным потерям тепла и более высоким затратам на отопление.

    a.Строительство новых, теплоэффективных балконов

    В стальных балконах используются структурные терморазрывы, которые Marmox не производит. Тем не менее, Marmox Thermoblock можно использовать в стене как непосредственно над, так и под проникающей плитой для термической изоляции внутренней стены от внешней среды.

    b.Реконструкция существующих балконов

    Тепло отводится из здания, поскольку площадь внутренней поверхности значительно меньше, чем площадь внешней поверхности, контактирующей с гораздо более низкой температурой.Эта проблема может быть уменьшена за счет значительного уменьшения площади внешней поверхности, контактирующей с холодной наружной температурой, и достигается путем внешней изоляции плиты с помощью Marmox Multiboard или Marmox Sloping Board. Дополнительную информацию см. на нашей странице «Балконы». Плиты Marmox любой толщины являются теплоизоляционными плитами для наружных работ и могут крепиться к бетону с помощью плиточного клея на цементной основе. При уменьшении количества обнаженной плиты значение  будет уменьшено.

    Компенсация стоимости включения термоблока

    Термоблоки Marmox не являются сменными блоками, это не улучшенная версия газобетонных блоков, а элементы несущей изоляции, предназначенные для устранения мостиков холода.Поэтому с точки зрения цены их не следует сравнивать с кирпичными блоками.

    Включение одного слоя термоблока по периметру отдельно стоящего дома может добавить от 600 до 900 фунтов стерлингов к стоимости строительства.

    С учетом окупаемости

    Включение в состав термоблока снизит расходы на отопление. Исследования показали, что если не устранить мостик холода на стыке стены с полом, расходы на отопление могут быть на 15% выше, чем должны быть, потенциально до 150 фунтов стерлингов в год дополнительно.Таким образом, окупаемость составляет примерно от 4 до 6 лет.

    Удаление других изоляционных материалов

    Замена блока или кирпича термоблоком будет явно дороже, но теперь можно удалить другие изоляционные материалы от периметра до изоляции перемычки.

    Включение термоблока в конструкцию устраняет необходимость в дополнительной изоляции. Как правило, изоляция периметра может быть удалена, межстворчатая изоляция, уходящая в пустоту, может быть удалена, а толщина изоляции стен может быть уменьшена.Все детали будут другими, но Marmox-UK может предоставить бесплатное тепловое моделирование для расчета наиболее экономически эффективного способа достижения цели изоляции по запросу. Использование лучшего значения Y позволяет использовать меньше изоляции в другом месте. Это часто может привести к общему снижению затрат.

    Пример 1 — Удаление изоляции периметра, пустота изоляции

    м до 103кв.м и утепление по периметру снято полностью.

    Пример 2. Уменьшение толщины изоляции жесткой стены на 20 %

    Требовалась МЭД 112 Вт/К, которая изначально была достигнута с использованием 125 мм изоляции полостей без блока теплового моста

    (100 Вт/К + 12 Вт/К = 112Вт/К)

    Изоляция полости толщиной 00 мм с изоляцией теплового моста дала такую ​​же общую изоляцию

    (110Вт/К + 2Вт/К = 112Вт/К)

    Это привело к тому, что вся плита для полости была более дешевой версией толщиной 100 мм вместо типа толщиной 125 мм.

    Для получения дополнительной информации нажмите на ссылки ниже



    Что такое тепловой мост? (Определение/Важность)





    Знаете ли вы, что тепловые мосты являются основным источником потерь энергии в вашем доме?

    Из-за этой потери у вас большие ежемесячные счета за электроэнергию и неудобный дом. Итак, что такое тепловой мост и почему он разрушает вашу жизнь?

    Это может быть немного радикальным, но это определенно будет стоить вам денег.

    RetroFoam из Мичигана изолирует дома пенопластом с 2002 года. За это время мы увидели проблемы, которые могут вызвать тепловые мосты.

    Прежде всего, мы объясним, что такое тепловые мосты и как они связаны с вашей изоляцией.

    Что такое тепловой мост в строительной изоляции?

    При объяснении того, что такое тепловой мост, лучший и быстрый ответ – наука.

    По крайней мере, так сказал мне один из наших оценщиков, Джон Кушон, когда я спросил.

    Давайте разберем эту науку, чтобы вы поняли тепловые мосты.

    Тепловой мост возникает при разрыве оболочки здания, например, изоляции. По сути, если в вашей крыше, полу или стенах есть слабое звено, нарушающее изоляцию, то есть пространство, через которое воздух может проникать в ваш дом и выходить из него.

    Тепловой мост не только означает, что ваш дом теряет тепло, он также может привести к тому, что теплый воздух в вашем доме остынет, когда он соприкасается с холодной поверхностью.Этот контакт приведет к образованию конденсата, который, в свою очередь, может стать плесенью.

    Когда это произойдет, через гипсокартон на потолке начнут проступать характерные черноватые точки. Это особенно характерно для соборных потолков.

    Другие признаки того, что в вашем доме есть тепловые мосты, появляются зимой.

    Если вы видите полосы на крыше там, где снег растаял, и полосы там, где снег не растаял, у вас на чердаке есть тепловые мосты. Это связано с тем, что изоляция на вашем чердаке не подключена должным образом, что позволяет воздуху двигаться вокруг него.

    Если вы страдаете от наледи каждую зиму, это еще один верный признак того, что у вас нет необходимого изоляционного покрытия. Тепловой мост заставит снег таять, а затем собираться и образовывать ледяную дамбу на краю крыши.

    Источником теплового моста, о котором вы даже не подозреваете, являются деревянные стойки вашего дома. Дерево не является отличным изолятором, поэтому даже если у вас есть традиционная изоляция, такая как стекловолокно, в ваших стенах, все равно есть потери энергии через древесину между стойками.

    Теперь, когда вы знаете, что такое тепловой мост, вам нужно знать, как его починить, если это возможно.

    Как починить тепловой мост

    Хотя в некоторых случаях устранить тепловые мосты невозможно, добавление сплошной изоляции — лучший способ борьбы с ними.

    Дело в том, что тепловые мосты — это неотъемлемая конструктивная ошибка соборных потолков. Лучший способ борьбы с тепловыми мостиками в сводчатом потолке — это установка непрерывной изоляции с обеих сторон ферм, из которых состоит потолок.К сожалению, это часто не делается, когда конструкция построена, что делает ее очень инвазивным процессом при модернизации.

    В конечном счете, большинство домовладельцев предпочитают отказаться от этого инвазивного процесса и просто изолировать полости для шипов.

    Вы можете утеплить свой дом в таких областях, как чердак, потолок собора и стены. Вы также можете сломать тепловой мост в своих стенах, добавив новый сайдинг с контурной пенопластовой подложкой, прикрепленной к панели.

    Создание воздушного затвора в вашем доме также является хорошим способом уменьшить потери энергии.Традиционная изоляция не обеспечивает воздушной герметичности, поэтому использование пенопластовой изоляции по всему дому уменьшит утечку воздуха и энергии.

    Если вы хотите узнать больше об изоляции пенопластом и его преимуществах, посетите учебный центр на нашем веб-сайте.

    Почему тепловые мосты и терморазрывы имеют значение в строительстве

    Тепловой мост снижает общую производительность дома. Термические разрывы решают эту проблему.Теоретически это просто, но тепловые мосты десятилетиями бросали вызов высокопроизводительным строителям домов. Это влияет на ЕЁ рейтинги. Это влияет на непрерывную изоляцию. Это влияет на возможность продажи. Это сказывается на домашнем комфорте. Так что это тема, которую стоит пересмотреть.


    Что такое тепловой мост?

    Тепловые мостики возникают, когда более проводящий (или плохо изолирующий) материал обеспечивает легкий путь для теплового потока через тепловой барьер. Классическим примером этого является использование стальных шпилек для перекрытия изолированной стены.Сталь создает путь для отвода тепла из дома с гораздо большей скоростью, чем остальная часть стены. Его часто прячут — чаще всего это шпильки в стене, — но вы должны помнить об этом, когда думаете о потерях тепла (и счетах за отопление) в вашем доме.

    Области в стеновой сборке могут передавать тепло быстрее, чем изоляция вокруг нее, например стойки, пластины, перемычки и стенные стойки. В стене из деревянных стоек с плитами R-20 тепловые мосты могут снизить эффективное значение R-значения до R-15.Если вы поместите войлок R-20 в стену из стальных стоек, вы можете получить только эффективное значение R примерно R-4. Ключевое слово здесь «эффективный». Поскольку строительные нормы и правила начинают требовать эффективных значений R, а не числа на упаковке, тепловые мосты становятся более важными.

    Но дело не только в коде встречи; это также касается счетов за электроэнергию. Цены на энергоносители имеют тенденцию к росту, поэтому инвестиции в меньшее потребление энергии — это инвестиции, которые ежегодно приносят большие дивиденды.

    Еще одна проблема с тепловыми мостиками в изолированных стенах – накопление влаги. Вы можете видеть это внутри дома в виде темных пятен, которые телеграфируют участников. Это происходит на потолках и в шкафах, где много обрамления смешано. Это часто называют « двоением », потому что влажный прохладный воздух притягивает пыль и образует на потолке темные линии, которые «затуманивают» балки.


    Как предотвратить тепловой мост

    Таким образом, если тепловые мосты действуют как путь для более быстрого отвода тепла из здания, терморазрыв или тепловой барьер помогает блокировать этот путь.С научной точки зрения, это «элемент с низкой теплопроводностью, помещенный в сборку для уменьшения или предотвращения потока тепловой энергии между проводящими материалами». Например, стеклопакеты являются терморазрывом для окон. Воздух или газ между стеклами препятствует прохождению теплопроводящей энергии через стекло.

    В зданиях с металлическим и деревянным каркасом покрытие ограждающих конструкций слоем сплошной изоляции устраняет тепловые мосты . Однако распространенные проблемы, на которые следует обратить внимание, включают разрывы изоляции, особенно в местах соединения и вокруг отверстий. Изоляционные материалы, такие как жесткий пенопласт, должны быть обрезаны так, чтобы они плотно прилегали друг к другу, и герметизированы термоизолирующей лентой, чтобы еще больше предотвратить появление зазоров.


    Ленты для терморазрыва и шва

    Общие способы уменьшения тепловых мостов в строительстве

    Существует несколько способов, с помощью которых подрядчики и строители выполняют термическое разрушение. Вот некоторые из наиболее распространенных:

    • Использование передовых технологий каркаса, которые уменьшают количество древесины за счет увеличения расстояния между элементами каркаса.Например, 16 дюймов по центру становится 24 дюйма по центру для стены с каркасом из стоек. Стена из двойных стоек с термическим разделением также может использоваться с усовершенствованным каркасом. (Вся полость заполнена изоляцией. Это может устранить тепловые мостики в стенах, но не затрагивает пол. Вы можете изолировать краевую балку, но все остальные балки перекрытия телепортируются наружу. )
    • Рассмотрите возможность добавления непрерывного слоя внешней изоляции, такой как жесткий пенопласт или минеральная вата (минеральное волокно), поверх стены перед ее обшивкой.
    • Более новый подход включает в себя нанесение полосок изоляции поверх деревянных стоек для обеспечения термического разделения.
    • Используйте альтернативную настенную систему. Например, шлицы деревянных двутавровых балок в конструкционных теплоизоляционных панелях тоньше, чем у большинства стоек, а панели обычно имеют 48 дюймов в центре (или больше), что еще больше снижает тепловые мосты.
    • Обеспечьте надлежащую изоляцию и термоизоляцию вокруг фундамента/плиты. Хорошо изолированная плита может означать две заливки: одну для фундаментной стены и одну для плиты, поэтому вы можете обеспечить слой жесткой пены между двумя компонентами.
    • Избегайте металлических крепежных деталей любого типа, которые охватывают всю стену в сборе.
    • Спроектируйте стену подвала так, чтобы она была лучше защищена от влаги и воды. Это может позволить вам использовать дерево вместо металла в качестве меры предосторожности.

    По мере развития строительных норм и правил и повышения сообразительности домовладельцев все больше внимания будет уделяться тепловым мостам на всех уровнях. Независимо от того, строите ли вы новый дом, готовый к нулевому потреблению энергии, или модернизируете существующее здание, всегда следует проявлять осторожность, чтобы свести к минимуму и устранить ненужные тепловые мосты.Если вам нужна высокоэффективная клейкая лента для вашего следующего проекта, свяжитесь с нами. Мы любим решать задачки с лентами!

    Что такое свободная конструкция теплового моста?

    Это запись в блоге, посвященная основам пассивного дома, в которой дается обзор определенного аспекта стандарта пассивного дома.

    Тепловые мосты (иногда называемые «мостиками холода») в оболочке здания оказывают заметное влияние на энергоэффективность и тепловой комфорт. Воздействие может быть относительно низким на здания, которые не очень хорошо изолированы. Однако в зданиях с хорошей теплоизоляцией и энергоэффективностью относительное влияние тепловых мостов является значительным.

    Строительные нормы и правила в настоящее время начинают признавать это, и в некоторых местах требуется или рекомендуется сводить к минимуму тепловые мосты.

    Стандарт Passivhaus признает важность тепловых мостов и значительное влияние, которое они могут оказать на высокоэффективную оболочку здания Passivhaus. Стандарт Passivhaus требует непрерывной тепловой оболочки: это означает отсутствие тепловых мостов.

    Этот пост в блоге отвечает на следующие вопросы:

    • Что такое тепловой мост?
    • Какие существуют типы тепловых мостов?
    • Почему возникают тепловые мосты?
    • Что такое строительство без теплового моста?

    Стандарт Passivhaus требует конструкции без тепловых мостов, чтобы обеспечить прочную высококачественную оболочку здания, обеспечивающую радикальную энергоэффективность и исключительный комфорт.


    Что такое тепловой мост?

    Тепловой мост — это элемент или место с меньшей изоляцией или сниженными характеристиками изоляции по сравнению с соседними областями тепловой оболочки.Это означает, что элемент или расположение обеспечивает путь наименьшего сопротивления («мост») для прохождения тепла через ограждающие конструкции здания. В холодном климате это означает, что через эти конкретные места будет теряться дополнительное тепло. В жарком климате тепловой мост позволит нежелательному дополнительному теплу проходить через тепловую оболочку в здание.

    Тепловой мост обеспечивает более высокую теплопередачу, чем окружающая тепловая оболочка.

    Какие бывают тепловые мосты?

    Существует два совершенно разных типа тепловых мостов: геометрические тепловые мосты и строительные тепловые мосты.

    Геометрические тепловые мосты

    Это те места, где геометрия тепловой оболочки приводит к повышенным потерям тепла в определенных местах. Геометрические тепловые мосты не образуют буквальный мост, как это делают строительные тепловые мосты. И они могут возникать там, где сохраняется полная толщина и непрерывность изоляции. Обычно геометрический тепловой мост возникает там, где внешняя площадь тепловых потерь больше, чем соответствующая внутренняя площадь тепловой оболочки. Некоторые примеры этого включают:

    • Углы наружных стен.
    • Карнизный узел.
    • Примыкание первого этажа к внешней стене.
    • Вокруг оконных и дверных проемов.

    Геометрические тепловые мосты неизбежны. Однако геометрические тепловые мосты увеличиваются по мере усложнения формы здания. Следовательно, его можно свести к минимуму, сохранив простую форму здания.

    Геометрические тепловые мосты можно рассматривать как поправочный коэффициент площади потерь тепла для соединений. Стандарт Passivhaus измеряет площадь тепловых потерь на наружную сторону тепловой оболочки, что имеет тенденцию слегка переоценивать геометрические тепловые мосты. Другие методы измерения тепловых потерь, такие как SAP в Великобритании, используют внутреннюю сторону тепловой оболочки и, следовательно, немного недооценивают геометрические тепловые мосты. Отсюда необходимость в поправочном коэффициенте в некоторых ситуациях.

    Тепловые мосты строительные

    Это самый простой для понимания и визуализации тип теплового моста. Строительный тепловой мост — это место, где буквально есть физический материал, зазор или компонент, который проходит через изоляцию.Материал или компонент проводит тепло лучше, чем изоляция, и поэтому эффективно образует мост, позволяющий передавать тепло между внутренней частью и внешней стороной. Некоторые примеры этого включают:

    • Стропила, проходящие через тепловую оболочку для поддержки карниза (или для украшения!)
    • Деревянные стойки или балки в зоне изоляции.
    • Консольная конструкция, проходящая через тепловую оболочку.
    • Перемычки, прерывающие изоляцию полости.
    • Зазоры между изоляционными плитами.

    Тепловых мостов при строительстве обычно можно избежать или свести к минимуму при тщательном проектировании. Любые строительные тепловые мосты, которые действительно возникают, будут способствовать измеримым потерям тепла. Для зданий Passivhaus должны быть рассчитаны и учтены потери тепла от любых тепловых мостов.

    Комбинированные тепловые мосты

    Во многих случаях геометрические тепловые мосты также включают элемент строительного теплового моста.Например, внешний угол стены, будучи геометрическим тепловым мостом, также имеет тенденцию иметь дополнительную структуру, создающую строительный тепловой мост. Подобный стык первого этажа и внешней стены часто включает в себя некоторую степень теплового моста конструкции.

    Подтипы тепловых мостов

    Геометрические, строительные и комбинированные тепловые мосты можно разделить на следующие подтипы:

    • Линейные тепловые мосты: там, где есть тепловые мосты определенной длины, например, перемычка.
    • Точечные тепловые мосты: где тепловые мосты существуют только в определенных точках, например, в каменных стенных связях.
    • Повторяющиеся тепловые мосты: где тепловые мосты повторяются через равные промежутки времени внутри элемента тепловой оболочки, например, деревянных стоек в утепленной стене.
    • Неповторяющиеся тепловые мосты: при наличии одноразового теплового моста, например, несущая колонна в изолированной стене.

    В любом здании, даже в здании Passivhaus, неизбежны тепловые мосты.Тем не менее, хороший дизайн и конструкция могут свести к минимуму количество и влияние тепловых мостов.

    Почему тепловые мосты являются проблемой?

    В зданиях с очень плохой изоляцией вряд ли возникнут тепловые мосты. Тем не менее, с высокопроизводительной тепловой оболочкой тепловые мосты имеют решающее значение. Когда потери тепла в здании очень низки, значительную часть потерь могут составлять тепловые мосты. Кроме того, тепловой мост может работать намного хуже, чем соседняя тепловая оболочка, что создает значительные риски температуры и влажности.

    Тепловые потери
    Тепловые мосты являются самым слабым местом в тепловой оболочке и поэтому могут способствовать значительным потерям тепла. Это снижает энергоэффективность здания и увеличивает расходы на отопление.

    Нежелательное тепло
    Тепловые мосты пропускают тепло, а также отводят его через тепловую оболочку. Летом это может привести к дополнительному нежелательному притоку солнечного тепла.

    Холодные внутренние поверхности
    Там, где тепло уходит через тепловой мост, температура внутренней поверхности падает, создавая холодную точку.Таким образом, относительная влажность поверхности увеличится. Это создает риск образования конденсата на внутренних поверхностях, что может привести к росту плесени. Это может быть неприглядно и представлять опасность для здоровья людей, находящихся в здании.

    Холодные пятна в строительной ткани
    Хотя тепловые мосты могут вызывать внутренние холодные точки, они также могут вызывать холодные точки внутри строительной ткани. Возникают те же проблемы – падение температуры и повышение относительной влажности. В этом случае существует риск внутритканевого конденсата, плесени внутри строительной ткани и возможного повреждения элементов строительной ткани.В течение длительного периода ущерб может быть значительным.

    Опасность для комфорта и здоровья
    Холодные места неудобны для проживания и могут вызывать сквозняки. Если образуется конденсат или, что еще хуже, плесень, качество воздуха в помещении пострадает вместе с людьми, которые им дышат. Влага и плесень могут привести к проблемам со здоровьем у людей в здании.

    Тепловые мосты снижают эффективность тепловой оболочки и создают нежелательные риски.

    Что такое свободная конструкция теплового моста?

    Тепловая оболочка пассивного дома должна быть непрерывной.Изоляция должна пройти испытание ручкой на каждом чертеже. Однако ни один из этих способов не гарантирует отсутствие теплового моста.

    Для стандарта Passivhaus строительство без тепловых мостов означает, что расчет тепловых потерь от всех тепловых мостов не увеличивает общий расчет тепловых потерь здания. Это возможно даже при наличии некоторых тепловых мостов, таких как неизбежные геометрические тепловые мосты, потому что пакет планирования пассивного дома (PHPP) немного завышает потери тепла в здании.Небольшое завышение гарантирует, что расчеты PHPP являются скорее консервативными, чем оптимистичными, и поэтому очень надежными.

    Расчет всех тепловых мостов здания был бы очень трудоемким. Вместо этого стандарт Passivhaus использует следующий прагматичный подход:

    • Если внешнее psi-значение (коэффициент потерь теплового моста Ψe) линейного теплового моста равно или меньше 0,01 Вт/мК, нет необходимости его рассчитывать. Некоторые потери все равно будут, но они ничтожны даже в высокоэффективной тепловой оболочке Passivhaus.Доступны стандартные данные, которые уже были рассчитаны в соответствии с этим и могут быть использованы без необходимости проведения каких-либо дополнительных расчетов. Кроме того, некоторые производители продуктов имеют проверенные данные, указывающие на то, что их продукт соответствует требованиям; точно так же нет необходимости проводить какие-либо дальнейшие расчеты.
    • Точечные тепловые мосты считаются свободными от тепловых мостов, за исключением материалов с высокой проводимостью, таких как сталь.
    • Если сохраняется две трети толщины изоляции или эквивалентная проводимость, нет необходимости рассчитывать тепловой мост.
    • Повторяющиеся тепловые мосты внутри элементов тепловой оболочки, например деревянных стоек, учитываются при расчете коэффициента теплопередачи элемента.
    • Тепловые мосты, связанные с оконными и дверными проемами, учитываются при расчете коэффициента теплопередачи для окон и дверей.

    Тепловые мосты, которые не соответствуют ни одному из этих критериев, должны рассчитываться индивидуально и, как и все тепловые мосты, должны быть сведены к минимуму, насколько это возможно.

    Если с самого начала была учтена термическая непрерывность, можно добиться конструкции без теплового моста. Если это не было учтено или на конструкцию влияют другие факторы, то каждый тепловой мост требует тщательного рассмотрения. Некоторые из них можно легко свести к минимуму или исключить путем тщательной детализации. Другим могут потребоваться дорогие и сложные компоненты терморазрыва и детализация. Например, бетонная или стальная конструкция, проходящая через тепловую оболочку, потребует структурного теплового разрыва.

    Строительство без теплового моста Passivhaus возможно при тщательном и своевременном учете непрерывности тепловой оболочки.

    Высококачественная тепловая оболочка без тепловых мостов

    Стандарт Passivhaus требует конструкции без теплового моста, чтобы обеспечить то, что он обещает: радикальную энергоэффективность и исключительный комфорт.

    Тепловые мосты могут серьезно повлиять на энергоэффективность и комфорт высокоэффективных зданий. Тепловые мосты также увеличивают ряд нежелательных рисков, которые могут повредить строительную ткань. Конструкция без теплового моста сводит к минимуму или устраняет эти риски.

    Конструкция без мостиков холода обеспечивает неизменно высокое качество тепловой оболочки, которая является прочной и долговечной.

    Предварительное рассмотрение тепловой оболочки может исключить критические тепловые мосты за счет конструкции. Как и форм-фактор тепловых потерь, тепловые мосты — это еще одна область, в которой архитекторы могут влиять на энергоэффективность и стоимость, а также на комфорт и долговечность.(Однако, если вы архитектор, понимание тепловых мостов может вызвать у вас головную боль — см. первый пункт здесь.)

    Тепловые мосты увеличивают потери тепла и, следовательно, затраты на отопление. А устранение тепловых мостов, разработанных в , со сложными конструктивными деталями теплового разрыва часто бывает дорогостоящим.

    Конструкция без тепловых мостов необходима для зданий Passivhaus, чтобы обеспечить радикальную энергоэффективность и исключительный комфорт. Он позволяет архитекторам создавать экономически эффективную высокопроизводительную архитектуру.

    Полезный иллюстрированный справочник:

    Была ли эта запись в блоге полезной? Пожалуйста, отправьте его своим друзьям и коллегам и поделитесь им на своем любимом канале в социальных сетях.

    Введите свой адрес электронной почты по этой ссылке, чтобы подписаться. Вы будете уведомлены о каждом новом сообщении и будете получать эксклюзивную информацию о Passivhaus (не опубликованную в блоге) каждые 2 недели прямо на свой почтовый ящик.

    Маллет-Холл — Смягчение теплового моста на плите * Студия архитектуры и ландшафтной архитектуры The Figure Ground, PLLC

    Опубликовано 9 апр. 2019 г.

    Слишком часто ко мне обращаются в конце этапа разработки проекта и просят создать схему наложения для энергоэффективности.Один из основных недостатков этого подхода заключается в том, что подход к уменьшению тепловых мостов должен быть разработан на самом раннем этапе проекта.

    Точно так же, как висячий мост создает легкий путь над водоемом, тепловой мост создает легкий путь для передачи тепла через ограждающие конструкции.

    В строительной отрасли и среди широкой общественности существует широкое понимание важности изоляции, и, кажется, существует довольно широкое понимание концепции «R-значения».«При проектировании здания с высокими эксплуатационными характеристиками крайне важно не ограничиваться значением теплостойкости изоляции, а включить в него как воздухонепроницаемость (о чем я расскажу в следующем посте), так и тепловые мосты.

    В большинстве списков теплоизоляции стен (как вы могли бы увидеть на внешней стороне упаковки изоляции в большом магазине) указана центральная стоимость теплоизоляции стен.

    В Маллет-Холле (ранее известном как 1 Испытание Храбрых Разведчиков) мы внедрили различные стратегии для смягчения тепловых мостов, как я обсуждал в этом предыдущем посте.

    Основания колонн
    Основание стальной колонны Armatherm

    Основным проводником тепла и, следовательно, основным тепловым мостом является любое проникновение металла через ограждающие конструкции здания. Чтобы уменьшить тепловые мосты через стальные колонны в основное жилое пространство (и в гараж), мы разместили стальные колонны на основаниях Armatherm.

    Переход фундамент/перекрытие

    Основная точка теплового моста приходится на переходы между элементами здания: фундамент/стена; первый этаж/второй этаж; стена/крыша и т.д.

    Во всех этих переходах обычно присутствует пластина порога или другая несущая плоскость, которая создает непрерывный стык, который обычно неизолирован и, следовательно, является основным тепловым мостом. При всех этих переходах наша стратегия заключается в попытке чрезмерно изолировать — другими словами, мы изолируем тепловой мост, чтобы смягчить его последствия.

    На переходе фундамент/стена мы спланировали участок стены так, чтобы изоляция фундамента была непрерывной с изоляцией стены выше, как показано на этой модели THERM.

    Кромка плиты модель THERM.

    Этот чертеж воплощен в жизнь, и вы увидите 4-дюймовую непрерывную изоляцию Rockwool, непрерывно идущую от периметра фундамента до каркаса.

    Изоляция на краю фундамента/порожка

    На изображении выше вы можете видеть 4-дюймовую изоляцию Rockwool на фундаментной стене и плиту порожка, расположенную таким образом, что эта изоляция может простираться в непрерывной плоскости над каркасной стеной. . Это уменьшает тепловой мост на подоконнике.Кроме того, на детали модели THERM вы можете видеть, что плита на уклоне удерживается от стены фундамента, а пространство создается полосой пиломатериала, затем вытягивается и заменяется полосой минеральной ваты. Это уменьшает тепловые мосты между стеной фундамента и плитой.

    Холодные мосты — Глобальное потепление

    Мостики холода — самая опасная из всех проблем, заложенных в здании. Они невидимы и тем не менее могут нанести огромный ущерб зданию и здоровью находящихся в нем людей.

    План (A) и разрез (B) через окно Oxford Ecohouse, демонстрирующий, как устранить мостики холода с деревянными подрамниками вокруг окна, расщепление перемычек и устранение возвратов кирпича (Дэвид Вудс).

    Мостики холода, наряду со слишком большим количеством остекления, были термальным врагом «современной архитектуры». Мостик холода — это путь между внешней холодной поверхностью здания и внутренним теплым воздухом помещения. Мостик холода, чаще всего сделанный из металла, отводит тепло через стену, охлаждая внутреннюю поверхность стены здания.Стена может быть мостиком холода, если она построена из монолитной кладки. Исследования показали, что, скажем, в 100-миллиметровой сплошной кирпичной стене температура внутренней поверхности может быть очень похожа на наружную температуру. Стены особенно уязвимы для мостиков холода в углах, где они имеют более одной поверхности, подверженной воздействию элементов, как показано на рис. 3.8. Изоляция полости может значительно улучшить тепловые характеристики стены. Наиболее распространенными мостиками холода в зданиях являются металлические перемычки, стеновые связи, оконные рамы и бетонные и металлические колонны и балки, соединяющие внутренние и внешние листы стен.

    Эффективность мостика холода зависит от проводимости материала, из которого он изготовлен. На рис. 1.1 показано, что, хотя медь и сталь являются очень хорошими проводниками тепла, древесина и стекло — нет. Чтобы продемонстрировать разницу в проводимости материалов, алюминий проводит тепло в четыре раза лучше, чем сталь, в 200 раз лучше, чем стекло, в 1200 раз лучше, чем древесина и ПВХ, и в 8000 раз лучше, чем воздух.

    Углы стен очень быстро теряют тепло, так как они открыты с двух сторон.Изотермы и коэффициенты разности температур (TDR) в углу изолированной и неизолированной стены. А, кирпич 100 мм, U = 3,3 Втм-2 К, TDR — 0,54. Б, кирпич 100 мм — изоляция 50 мм — кирпич 100 мм, U = 0,6 Втм-2 К, TDR — 0,14 (Орешчин, 1992).

    Существует ряд причин, по которым следует избегать мостиков холода:

    1 Они стоят денег владельцу здания, потому что они являются эффективным путем для отвода тепла из здания или, в странах с жарким климатом, тепла в здание, что требует дополнительных затрат на обогрев или охлаждение зданий.

    2 Они могут причинять серьезный дискомфорт в зданиях, создавая холодные (или горячие) стены, окна или зоны в помещении.

    3 Они вызывают конденсацию. Потому что, когда температура наружного воздуха ниже, чем в помещении, мостики холода холоднее, чем внутренняя окружающая стена и воздух в помещении. Таким образом, они заставляют соседнюю стену и воздух быстро охлаждаться. Поскольку более холодный воздух может удерживать меньше влаги, чем теплый воздух, влага конденсируется на поверхности более холодной стены. Эта влага может повредить структуру здания и стать субстратом для роста плесени.Вот почему плесень обычно появляется на краях металлических оконных рам или в углах стен, а также на участках стены перед мостиком холода. Плесень очень вредна для здоровья, как описано в главе 6.

    Во избежание образования мостиков холода в новых зданиях необходимо следить за тем, чтобы не было металлических или бетонных элементов, перекрывающих внутренние и наружные листы стен:

    • Замените металлические стяжки на нейлоновые.

    • Не возвращайте кирпичную кладку вокруг дверей и окон, а используйте деревянный подрамник, как показано на рис. 3.7 (см. также Vale and Vale, 2000, стр. 162-166).

    • Устранение необходимости в сквозных металлических воздуховодах за счет разумной конструкции открывающихся окон и вентиляционных отверстий, а также использования пассивных систем дымовой вентиляции.

    • Раздельные перемычки, так что имеется внешняя перемычка для внешнего листа стены, деревянный подрамник для изоляции и отдельная внутренняя перемычка для внутреннего листа стены. Следует избегать одиночных металлических перемычек вдоль стены.

    • Тщательно выбирайте окна, чтобы значение U (или R) соответствовало значению стен.Если в очень хорошо изолированной стене есть одно застекленное окно, оно будет притягивать конденсат из-за того, что температура его внутренней поверхности намного ниже температуры стены. Старайтесь избегать металлических оконных рам.

    Одним из методов оценки серьезности мостика холода является коэффициент разности температур (TDR). Это коэффициент, определяющий, насколько холодна поверхность по отношению к внутренней и внешней температуре (Орешчин и Литтлер, 1989; Орешчин, 1992). TDR рассчитывается по следующей формуле:

    Окно часто является самым большим мостиком холода в стене.Верхний ряд — алюминиевые рамы. Второй ряд слева — простая древесина. Следующие три представляют собой комбинации дерева и алюминия. В центре третьего ряда внизу все из ПВХ, а последние 4 рамы — из комбинации ПВХ и алюминия. Термически разорванные прокладки (с 4 внутренними линиями) улучшают характеристики. (Ричард Харрис, 1995 г. и Центр оконных и облицовочных технологий, Бат).

    TDR = Температура внутреннего воздуха — температура мостика холода Температура внутреннего воздуха — температура наружного воздуха

    Чем серьезнее мост холода, тем больше TDR.Мостики холода с TDR более 0,3 недопустимы, поскольку мостик холода будет ниже, чем температура поверхности смежного стеклопакета, следовательно, конденсат появится на стене раньше, чем он сформируется на окне.

    Таблица 3.3. Классификация мостиков холода

    Тип мостика холода

    TDR

    Примеры

    Незначительная

    меньше 0.15

    Гладкие стены — коэффициент теплопередачи менее 1,2 Вт м-2 K

    Внешние углы коэффициент теплопередачи менее 0,6 Wm-2 K. Утепленные перемычки.

    Умеренная

    0,15-0,2

    Гладкие стены, коэффициент теплопередачи более 1,2 Вт·м-2·К 3D-угол, коэффициент теплопередачи более 0,6 Вт·м-2·К

    Тяжелая

    0,2-0,3

    Внешние углы Коэффициент теплопередачи 0,9-1.5 Вт м-2 К. Неизолированные перемычки. Бетонная стена или пол.

    Недопустимо

    больше 0,3

    2D-значение углов U более 1,5 Вт м-2 K 3D-значение углов U более 1,0 Вт м-2 K Сторона пола и стены из сухой стены.

    Related Post

    2022 © Все права защищены.
